Схема подключения стеклоподъемников ваз 2110

Содержание:

Установка дополнительной кнопки ЭСП для ВАЗ 2110
Установка электростеклоподъемников на ВАЗ
Не работает стеклоподъемник на Приоре? Распространенная проблема, но решаемая
Чистка контактов кнопки стеклоподъемника на ВАЗ-2114
Установка электростеклоподъемников на ВАЗ
Lada 2115 › Logbook › Кнопки ЭСП на современный лад
Когда нужно менять стеклоподъёмник двери
Особенности новой модели
- Подкапотное пространство
- Салон автомобиля
Установка и схема подключения стеклоподъёмников ВАЗ 2109: пошаговая инструкция с фото

Установка дополнительной кнопки ЭСП для ВАЗ 2110

Важно знать! У каждого автомобилиста должно быть универсальное устройство для удаления царапин на автомобиле любой окраски. Эффект виден уже через 10 минут, а действие RENUMAX приятно удивит Вас своей простотой и эффективностью

Стандартная схема подключения ЭСП

Изменена на вот такую схему (тут без задних ЭСП)

Схема подключения дополнительной кнопки ЭСП.

Как сделана дополнительная кнопка ЭСП на Калине

Для установки одной дублирующей кнопки в двери Вам понадобится:

2Х контактная (пластмассовый разъем) колодка папа+мама 1 пара
Клеммы папа большие 2 шт.
Мама большие 2шт.
Мама маленькая 7шт
Земля 1шт.
Кнопка стеклоподъемников 1 шт.
Установочный стакан кнопки 1шт.
Разъем кнопки стеклоподъемников 1шт.
Провод диаметр 0.75 4 мет.
Пистоны двери 7шт

Если кнопки ЭСП у вас перенесены в двери, то врезка в жгут для доп. кнопки будет выглядеть так

За подробную инструкцию спасибо Kachan‘у

Смысл такой, что в каждую дверь нам надо протянуть 3 провода:

Масса (Массу, по идее, можно взять в двери, но там не всегда хороший контакт, поэтому лучше протянуть отдельный провод массы)
+12В «после зажигания» (с реле стеклоподъемников у ЧЯ)
Подсветку кнопки (возьмем с прикуривателя, т.к. он посередине между дверями.)

Отключаем минусовую клемму с аккумулятора.

+12В ищум на реле ЭСП (черно белый провод) к нему и прикручиваем оба наших красных +12В

Дальше лезем в дверь. На мотор ЭСП идут 2 провода — серый и голубой, через разъем. Разъем расцепляем:

Берем 2 провода (у меня черный и черно-белый), такой длины, чтоб дотянулись от родной фишки с голубым и серым проводом идущей в дверь из гофры до нашей будущей кнопки. Обжимаем на них 2 большие клеммы «папа» и всовываем в разъем.Одеваем на фишку с голубым и серым идущую в дверь из гофры, так, чтобы черный шел от серого, а черно-белый — от голубого:

Вставляем провода в разъем кнопки:

Красный +12В
Черный массу
Белый подсветку
Черный с серого провода фишки
Черно-белый с голубого провода фишки

Обжимаем маленькими «мамами» и вставляем в разъем кнопки ЭСП.

Делаем по схеме:

Красный +12В в гнездо 2
Черный масса — в гнездо 5
Белый подсветка — в гнездо 4
Черный провод с серого провода фишки — в гнездо 6
Черно-белый с голубого провода фишки — в гнездо 3 (ТРИ).

Не перепутайте гнезда разъема кнопки !Это не все, нужно еще два недлинных провода, через которые мы теперь соединим нашу кнопку с мотором ЭСП, типа сделаем, как было.Для красоты — берем те же цвета проводов, которые цепляли к родной фишке идущей в дверь из гофры, т.е. черный и черно-белый. Будет как бы продолжение родных проводов, а посередине их — нашу кнопку.Черный провод вставляем в гнездо 1 разъема кнопкиЧерно-белый — в гнездо 7.

Другие концы этих проводов обжимаем большими «мамами» и одеваем на них купленный разъем так, чтобы при одевании этого разъема на болтающуюся фишку идущую на мотор ЭСП:

Черный провод шел на серый фишки мотора ЭСП
Черно-белый — на голубой провод фишки мотора ЭСП.

В принципе, все На оранжевый провод на фото внимания не обращайте — это масса на подогрев зеркал.

Окончательный вариант.

Можно использовать кнопку от Калины, она красивее и чуть дороже чем от ВАЗ 2110.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Установка электростеклоподъемников на ВАЗ

Схема проводки стеклоподъемников ваз 2110

Выполняется процедура в такой последовательности:

временно удаляем уплотнитель стекла, расположенный с внутренней стороны двери;
извлекаем стекло, после чего демонтируем механизм крепления стеклоподъемника;
монтируем устройства, которые будут работать от электрического привода;
подсоединяем минусовую клемму к аккумуляторной батарее и проверяем работу нового стеклоподъемника;
монтируем на место стекло и осуществляем обшивку двери.

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Монтаж подъемного устройства осуществляется достаточно просто. Начинается он с отключения аккумуляторной батареи. После этого фигурной отверткой откручиваются 3 самореза, отстегиваются защелки дверной обивки и демонтируется дверной карман. С помощью тонкой отвертки поддевается ручка (фиксатор) стеклоподъемника — острие инструмента для этого вставляют в углубление между фиксатором и розеткой.

Саму ручку извлекают. На следующем этапе демонтируется ручка открывания двери автомобиля. Для этого необходимо отверткой поддеть накладку ручки и извлечь ее. Теперь отверткой отворачиваются 2 винта крепления, которые были скрыты накладкой. После этого ручка снимается без особого труда. С помощью отвертки убирается также кнопка стеклоподъемника, которая служит для блокировки двери.

Сняв 6 пистонов, убирают также облицовку, закрывающую механизм регулировки автомобильного зеркала. В результате остается легко демонтировать дверную обивку. Вооружившись гаечным ключом на 10, откручивают 2 болта, которые удерживают обоймы автостекла. Далее последовательно отворачиваются 2 гайки крепления механизма подъемника, гайки верхнего и нижнего креплений, 3 гайки, обеспечивающие фиксацию подъемного механизма.

По завершении описанного этапа наступает очередь вывести нижнюю направляющую шпильку подъемного приспособления из дверной панели. Для облегчения и упрощения подобной операции верхнюю шпильку направляющей необходимо отогнуть с помощью отвертки. Теперь весь подъемный механизм можно спокойно извлечь через образовавшийся проем в дверном каркасе.

Стеклоподъёмники — неотъемлемая часть управления автомобилем. Водителю стоит быть в курсе основных неисправностей этого узла и способов их самостоятельного устранения, а также знать, что делать, если стекло заклинило, упало или возникла необходимость снятия/установки стелоподъёмника. Практический интерес также представляет выбор и самостоятельная установка электростеклоподъёмников на ВАЗ 2107.

Не работает стеклоподъемник на Приоре? Распространенная проблема, но решаемая

Подогрев сидений ваз 2110 схема подключения проводов

Часто можно услышать от автолюбителей, что не работает стеклоподъемник на Приоре и многих это приводит к тому, что вынуждены обращаться за помощью в автосервис. Но ведь на самом деле, если разобрать все по деталям, нет ничего сложного и можно смело справиться самому. К тому же сэкономив денежные средства и драгоценное для каждого время.

Не работает стеклоподъемник на Приоре и этому способствует ряд причин, в сути которых подробно разберемся. Итак, автомобиль легкового класса автомобиль ВАЗ-2170 Приора заводом-изготовителем может комплектоваться электрическими стеклоподъемниками на:

Двух передних дверях. Как правило, две задние двери укомплектованы ручными подъемниками реечного типа (на них стеклоподъемники ставятся отдельно);
На всех четырех дверях.

По видам различают устройства тросового и реечного принципа действия. По типу существуют неисправности связанные с электрической и механической частью.

К механическим неисправностям относятся чаще всего:

«Слизывание» зубьев на шестерни подъемного механизма;
Дефекты тросового механизма, которые привели к его повреждению или чрезмерному растягиванию, впоследствии чего происходит соскакивание с направляющих роликов.

Как видим причин по механической части мало и они встречаются крайне редко.

Если случается так, что отказывают все четыре стеклоподъемника то причину изначально необходимо искать в предохранителе под номером F31, который располагается в центральном блоке управления электропитания. Завод-изготовитель разместил монтажный блок предохранителей и реле под рулевой рейкой. Так что добраться и проверить состояние не составит труда для любого водителя, пусть даже не опытного.

Необходимо лишь вскрыть пластиковую панель под рулевым колесом и произвести визуальный осмотр, чтобы отыскать поврежденный (перегоревший) механизм.

Если возникли проблемы с открытием задних дверей с помощью кнопок управления, которые расположены на дверных отсеках, но при этом стекла приводятся в движение с помощью центрального блока управления, то причину начинаем искать механизме под названием выключатель задних стеклоподъемников. Зачастую механизм произвольно блокирует подачу тока, в следствии чего стекла не приводятся в движение.

Диагностика проводится с помощью прибора – тестера. Если изделие не пропускает ток, то его следует заменить на исправный, так как починке он не подлежит. Стоимость устройства мала, так что больших трат не будет.

Следующий вариант поломки когда неисправен один стеклоподъемник и его не возможно привести в движение с помощью центрального блока управления. Первым делом тестируем механизм на соответствующем дверном проеме. Если претензий нет к работе кнопки-реле, тогда ищем причину в головном блоке питания, в противном случае производим замену неисправного реле. Окончательно проверяем на исправность всю систему.

Кроме того возможной поломкой может быть банальное механическое повреждение электропровода, в народе говорят, перетерся. Устраняется путем скручивания или спаивания двух концов провода с последующей обязательной изоляцией в целях безопасности.

Теперь что касается самого электродвигателя, то здесь причиной поломки может быть, и, как правило, оно так и есть, существенный износ щеток коллектора (зависание). Такое зависание случается в следствии того, что конструктивно деталь изготовлена из пластмассы и из-за нагрева может деформироваться и видоизменяться.

Щетка стает неподвижной или малоподвижной и не способна выполнять свои функции в полном объеме. Еще одна причина, по которой не работает стеклоподъемник на Приоре. Как видим устранить причину поломки можно самому, при этом не имея надлежащего опыта, все достаточно просто и понятно.

Чистка контактов кнопки стеклоподъемника на ВАЗ-2114

Стеклоподъемники ваз-2114: схема подключения. распиновка кнопки стеклоподъемника

Если вдруг кнопка стеклоподъемника на ВАЗ-2114 начала подклинивать или вообще отказывается работать, нужно провести ряд мероприятий по ее диагностике и исправлению проблем.

Для начала проводят демонтаж кнопки. Для этого острием ножа или жалом плоской отвертки подковыривают край корпуса детали. А затем руками извлекают ее из гнезда. Аккуратно вынимают кнопку вместе с креплением-фишкой и проводами. Если этого не сделать, то для поиска гнезда придется снимать подиум.
Фишка остается в отверстии корпуса, а саму кнопку с зажимами и контактами нужно продиагностировать и при необходимости отремонтировать.
Для этого необходимо поместить деталь на чистую светлую ровную поверхность в хорошо освещенном помещении.
С помощью жала плоской отвертки нужно открыть кнопку. С обеих сторон обе части устройства соединены специальными защелками-«пчелками». Поочередно отмыкая одну за одной, кнопку разделяют на две части.
Верхняя часть – это контакты. Ее отставляют.
Нижняя часть – «мозги», среди которых находится электронная плата. Ее демонтаж производят лишь после того, как на корпусе будут сделаны отметки о ее точном расположении.

Контакты аккуратно отгибаются под углом до 90 градусов, после чего проводится их зачистка. А затем переходят к анализу правильности порядка подключения контактов

Для этого важно понимать принцип распиновки кнопки стеклоподъемника

Установка электростеклоподъемников на ВАЗ

Выполняется процедура в такой последовательности:

временно удаляем уплотнитель стекла, расположенный с внутренней стороны двери;
извлекаем стекло, после чего демонтируем механизм крепления стеклоподъемника;
монтируем устройства, которые будут работать от электрического привода;
подсоединяем минусовую клемму к аккумуляторной батарее и проверяем работу нового стеклоподъемника;
монтируем на место стекло и осуществляем обшивку двери.

ВАЗ-2114 — автомобиль, у которого неисправность стеклоподъемника — нередкое явление. Это одна из тех неприятностей, которая не мешает езде, но изрядно портит нервную систему автолюбителю. Невозможность проветрить воздух в салоне, уменьшить температуру летом зачастую снижает хладнокровие, столь необходимое человеку за рулем.

Lada 2115 › Logbook › Кнопки ЭСП на современный лад

У многих владельцев автомобилей ВАЗ любая поломка — к тюнингу. Я не исключение. Одним злосчастным утром подвела меня кнопка привода электростеклоподъёмника на водительской двери. Чуть приоткрыл окно, а при попытке закрыть…щёлк, щёлк…»кончилась» кнопочка. Пришлось переставлять местами с той, что отвечает за работу ЭСП пассажирской двери. Откладывать в «долгий ящик» не стал, после честно отработанной недели добрался до гаража. Знал точно, что есть там кнопка такая. Быстро нашёл её…

… а еще нашел 2 вот таких кнопки.

Такие стоят на сколько знаю в калинах и приорах на всех дверях кроме водительской. О их существовании в гараже знал давно, но должного внимания не уделял. А нужно было. Разъём точь в точь как на кнопках Самар.Как думаете каков был ход моих мыслей)))… Конечно решено ставить «модные» и современные вместо родных. Место для установки новых — подлокотники на дверях. Но кнопки только 2, а надо 3, да и как врезать в водительскую…Если 2 рядом, то сами кнопки нужно подрезать, а этого ох как не хотелось. Да и получится не очень красиво. Гоняя в голове такие вот мысли я отправился в магазин, за 3ей кнопкой. В магазине было найдено решение проблемы. Вот оно

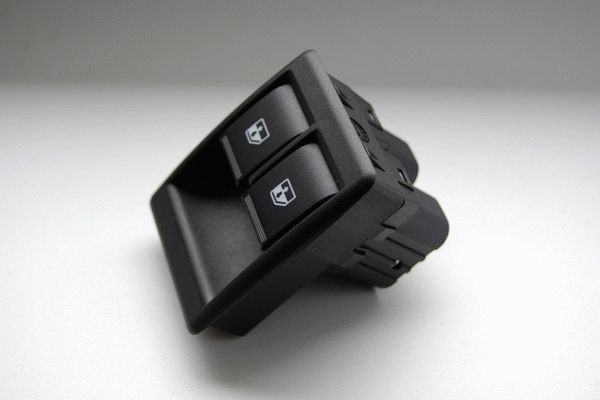

Это спаренные кнопки от лада Гранта, на них тоже точно такие же разъёмы как на кнопках Самар. При цене отдельной кнопки 140р., эта стоит 190р., разница совсем не большая, а получил то, что хотел. Плюс одна кнопка остается в гаражных запасах))). Так же приобрёл заглушки в штатные отверстия на дверях.Половина дела сделана, оставалось установить. Снял обшивки дверей, выковырял сразу старые пистоны, на которых они держались. Потом воспользовался маркером, ножом и золотым правилом: 7 раз отмерь, 1 отрежь. Кнопки сели ровно и плотно. Проводка на водительской двери проблем не создала, а вот на пассажирской пришлось наращивать. Не хватало буквально 3-4 см. Можно конечно было поднатянуть её, но вдруг чего оборвется или перетрется со временем. Хочется, чтобы все доработки были надежными и я терпеливо наращивал недостающие провода, изолируя все термоусадкой. Теперь все с запасом, нигде не тянет и не трет.Обшивки благополучно встали на место, вместо родных кнопок поставил купленные заглушки, только вот новые пистоны подвели, пришлось идти в магазин снова. Там я купил хорошую альтернативу для них и все встало с 1 раза плотно и надежно. Об этой «альтернативе» отдельно в моём БЖ. А здесь остались фото готового результата:

Когда нужно менять стеклоподъёмник двери

Если речь идёт об электрическом стеклоподъёмнике, то как правило при выходе его из строя, стекло перестаёт подниматься и опускаться при нажатии на соответствующую кнопку, кроме того на некоторых автомобилях (Вы скорее всего обращали на это уже внимание) бывает что стекло кой как опускается (Медленно) и почти не поднимается (Рукой приходиться помогать), это тоже говорит о том что стеклоподъёмник пришёл в негодность и требует своей замены, но кстати в некоторых случаях из-за того что стекло плохо поднимается и опускается, даже не стеклоподъёмник может быть виноват а само стекло, просто со временем его крепление слабнет и тем самым стекло встаёт на перекос из-за чего и происходят проблемы с опусканием и подниманием стекла на автомобиле, но что же касается механических стеклоподъёмников, то здесь всё просто, если посредством вращения ручки стекло перестало регулироваться, то сам стеклоподъёмник вышел из строя и требует своей замены

Особенности новой модели

Электропроводка ваз 2114 имеет иную конструкцию, нежели ее предшественница:

В салоне автомобиля;
В подкапотном пространстве;
В задней части кузова.

Новые моторы оснащались более мощной системой зажигания, в результате чего схема электропроводки ваз 2114 на инжектор имела некоторые особенности.

Добавился жгут проводов для подключения к клемме модуля зажигания, который подавал импульсы на свечи;
Добавился жгут проводов для подключения к электронному коммутатору;
Добавилась проводка для подключения клапана адсорбера к контроллеру системы впрыска.

Фото распиновки модуля зажигания

Справочно: бытует ошибочное мнение, что модуль зажигания заменяет собой катушку. На самом деле, в модуле зажигания сразу 2 катушки и 2 коммутатора. Первая катушка подает импульс на 1-й и 4-й цилиндры, а вторая – на 2-й и 3-й цилиндры.

Проводка для ваз 2114 претерпела изменения не только из-за добавления новых электронных устройств, но и благодаря дальнейшим планам автопроизводителя модернизировать функциональность автомобиля.

Предусмотрена возможность для подключения обогрева наружных зеркал;
Предусмотрена возможность для установки подогрева передних сидений;
Предусмотрена возможность для установки передних противотуманных фар и т.п.

Схема подключения противотуманных фар: инструкция для ВАЗ 2114

Подкапотное пространство

Первое, на что обращают внимание владельцы карбюраторной системы питания, это измененная схема проводки ваз 2114 на инжектор. Для работы на обедненной смеси автомобиль оснащается:

Для работы на обедненной смеси автомобиль оснащается:

Принудительной системой впрыска топлива непосредственно в каждый цилиндр;
Установкой на автомобиле системой зажигания увеличенной мощности;
Самообучающемуся ЭСУД – электронной системе управления работой двигателя.

Модуль зажигания на ВАЗ 2114 позволяет увеличить мощность искрообразования

Справочно: особенностью нормативов ЕВРО 3 является низкое содержание в выхлопных газах несгоревших компонентов топлива. С этой целью топливная система автомобиля снижает количество бензина в топливовоздушной смеси, компенсируя это лучшей наполняемостью цилиндров за счет принудительного впрыска топлива.

Чтобы поджечь в цилиндрах двигателя обедненную топливовоздушную смесь, необходимо обеспечить более мощную искру в тот момент, когда поршень находится в ВМТ (верхней мертвой точке).

Реализовано это с помощью установки модуля зажигания, принцип работы которого реализован:

Генератор вырабатывает переменный электрический ток;
Он подается на ЭБУ, который преобразует его в постоянный ток;
Из блока управления ток подается на обмотки катушек модуля зажигания;
Высокое напряжение генерируется во вторичной обмотке (по закону индукции) катушек;
Подается на свечи зажигания в момент начала фазы поджига.

Совет: если у вас есть желание разобраться в работе системы зажигания и питания автомобиля, неплохо бы посмотреть видео материалы из школьного курса физики. Или найти ролики на сайтах автомобильной тематики.

Салон автомобиля

На модель ВАЗ 2114 автопроизводитель разработал и установил новую торпедо, которая отличалась от предшественницы:

отсутствием в верхней части бардачка – он был перенесен ниже;
новой панелью приборов;
появлением бортового компьютера

Справочно: бортовой (маршрутный) компьютер давал показания о температуре наружного воздуха, о напряжении в бортовой сети автомобиля, текущем расходе топлива, запасе хода и другие параметры.

Торпедо ВАЗ 2114 с новой панелью приборов, более известная как «европанель»

Появление новых электронных компонентов привело к тому, что изменилась схема проводки панели ваз 2114.

добавился жгут проводки с разъемом под бортовой компьютер;
появился датчик температуры наружного воздуха, устанавливаемый перед радиатором;
появилось реле вольтметра.

Схема подключения стеклоподъемников на ВАЗ 2114

Кроме того, добавился жгут проводов к панелям передних дверей, которые комплектовались электрическими стеклоподъемниками.

На представленной схеме обозначены:

монтажный блок с выводом «А» к источнику питания и «Б» — к выключателю наружного освещения;
реле включения электрических стеклоподъемников «К5»;
переключатель правой передней двери «2» и «5» — левой двери;
моторедуктор правой двери «»3» и «4» — левой двери;
выключатель зажигания «6».

Проводка на ваз 2114 стеклоподъемников комплектовалась и исполнительным блоком

Установка и схема подключения стеклоподъёмников ВАЗ 2109: пошаговая инструкция с фото

Перед началом работ необходимо отключить питание бортовой сети автомобиля от аккумулятора. Либо отключаем отдельно цепи питания прикуривателя и подсветки панели приборов и кнопок, т.к. к этим цепям в дальнейшем будет подключаться проводка питания стеклоподъёмников.
Снимаем обивку двери. Она снимается достаточно просто, при этом лучше запастись крепежными пистонами.
В первую очередь демонтируем механизм штатного ручного стеклоподъёмника, зафиксировав стекло (например при помощи канцелярского скотча) в положении, обеспечивающем доступ к месту его крепежа к подъемному механизму.
Откручиваем болты крепления дверного стекла к механизму штатного стеклоподъёмника.
Демонтируем направляющую штатного механизма стеклоподъёмника (трапецию). Откручиваем нижнюю гайку:
Две гайки посередине:
Верхнюю гайку:
Направляющая свободна, теперь остается открутить три гайки крепления нашего стеклоподъёмника в районе ручки вращения.
Вынимаем весь механизм стеклоподъёмника двери. Для этого выводим нижнюю шпильку направляющей в отверстие в двери (см. фото).
Надавив отверткой, извлекаем верхнее крепление направляющей.
Готово, механизм стеклоподъёмника отсоединен. Вынимаем его из дверной полости.
Все, штатный механизм демонтирован, приступаем к установке нового. Крепится новый механизм при помощи штатных креплений, ничего нового сверлить не придется. Помещаем механизм стеклоподъёмника во внутреннюю полость двери через самое большое технологическое отверстие в «собранном» виде (иначе не влезет), как бы в положении стекла «открыто».
Механизм внутри двери крепим за две шпильки, которые вставляем в два отверстия, ранее державшие среднюю часть направляющей штатного стеклоподъёмника ВАЗ 2109. Совмещаем их и наворачиваем гайки.
Следующая задача – совместить крепления на рычажной системе стеклоподъёмника с креплением на стекле. Это можно сделать, подав питание на контакты электродвигателя стеклоподъёмника напряжение от внешнего источника питания, например, любого рабочего автомобильного аккумулятора.
Когда механизм подъёмника совмещен с планкой на стекле, соединяем их при помощи болтов из комплекта.
Трущиеся детали желательно хорошенько смазать.
Механическая часть на этом завершена, переходим к электрической.
Прикидываем трассу для проводки из двери от электромотора привода стеклоподъёмников до места установки кнопок – активаторов. Штатное место для кнопок в высокой панели ВАЗ 2109 – две заглушки справа от прикуривателя, туда их и устанавливаем. Самое сложное – протащить проводку из двери в стойку, а затем вывести из стойки под приборную панель. Для этого в стойке есть технологические отверстия. Возможно, придется воспользоваться специальным щупом. Проводку делаем проводом сечением не менее 1 мм. кв. Провода прокладываем с таким расчетом, чтобы они не касались каких-либо движущихся частей двери и самого механизма ЭСП. Питание электростеклоподъёмников будем брать от прикуривателя. Электрические соединения производим по следующей схеме:Когда схема собрана, необходимо подключить питание аккумулятора и проверить правильность работы нашей системы. Включаем габаритные огни и проверяем правильность работы подсветки клавиш-активаторов ЭСП. Если подсветка не работает, меняем местами гнезда на контактах клавиш, обозначенных на схеме как 3 и 6. Можно поставить стеклоподъёмники штатным способом, вот две схемы:

Схема подключения электростеклоподъемников на ВАЗ 2109 с монтажным блоком 17.3722 (до 1998 г.)

Схема подключения электростеклоподъёмников на ВАЗ 2109 с монтажным блоком 2114-3722010-60, 2114-3722010-10 и 2114-3722010-18 (нового образца)

Подробнее про виды монтажных блоков переднеприводных ВАЗов можно почитать здесь.

Осуществляем проверку работоспособности стеклоподъёмников. Стекло должно двигаться плавно, без заеданий и рывков и не должно выходить из направляющих. Для облегчения движения стекла в уплотнителе его можно обработать силиконовой смазкой.
Осталось установить на место обшивку дверей.
Все, монтаж стеклоподъёмников закончен, наслаждаемся выполненной доработкой!
