Подогрев сидений ваз 2110 схема подключения проводов

Принцип работы подогрева сидений

Во главе системы стоит нагревательный элемент, который подключен к бортовой сети машины. Детали помещаются в эластичную панель и устанавливаются в фронтальные сиденья. Системы делятся на два вида: одни встраиваются в кресла, другие выполнены в виде накидок на сиденья. Механизм работы обоих видов фактически схож.

Нагревательные элементы обработаны особенным покрытием, которое изолирует их от прямого контакта с обивкой. Есть конструкции с одним либо 2-мя элементами для нагрева. Нагреватели подключаются к электронной сети автомобиля через управляющий блок. Некие модели систем позволяют регулировать температуру.

Рядом с нагревателем располагается датчик, контролирующий нагрев. При достижении нужной температуры система отключает питание. Может быть также наличие функции автоматической поддержки уровня нагрева, который задается водителем. Другие системы управляются таймером.

Встраиваемые устройства с 2-мя элементами могут обеспечивать резвый прогрев, после которого система перебегает на наименьшую мощность и наименьший нагрев. Количество режимов находится в зависимости от модели обогревателя.

Возможные неисправности с подогревом кресел

Устройство обогрева в обязательном порядке обладает предохранителем. На ВАЗ-2114 за стабильную работу подогрева отвечает два таких элемента. Один предохранитель находится в монтажном блоке (F16), другой располагается под приборной панелью.

Если вы заметили, что при включении обогрева контрольные лампы не загораются – проблема, скорее всего, кроется в предохранителях.

Проблемы с реле:

1. Включение системы происходит в электромагнитном реле, которое располагается под приборной панелью.
2. После срабатывания узла, проверьте мультиметром напряжение на 87-й клемме.
3. Если срабатывание не происходит, тогда нужно омметром исследовать обмотку реле на выводах 86 и 87.
4. Если проблема кроется в реле, его нужно заменить.

Еще одной проблемой может быть обыденное отсутствие питания. Чтобы проверить это, сделайте следующее:

1. Необходимо проверить питание при выключенном питании на разъемах под креслами.
2. Черный провод – масса автомобиля, второй – это питание, на котором должно быть 12 вольт.
3. Омметром проверьте сопротивление обмоток нагревателей. Как показывает практика, проблема чаще всего кроется именно здесь. Обмотки обгорают или обрываются.

В зависимости от ситуации, проблему с подогревом сидений удается решить самостоятельно. Однако для этого необходимо разбирать кресла.

Подводя итог статьи, отметим, что мы рассмотрели далеко не все возможные причины, почему может не работать подогрев сидений. Но используя вышеизложенную информацию, вы будете знать, в каком направлении нужно двигаться, чтобы определить проблему.

Если у вас есть опыт в проведении подобного плана ремонта, тогда найти неисправность для вас не будет трудным делом. В ином случае мы рекомендуем обратиться к специалисту.

Почему не работает обогрев сидений ВАЗ-2114

Функция обогрева сидений на автомобилях российского производства уже издавна не новинка. Такая функция должна находиться на каждой машине. С пришествием первых заморозков больше хозяев ВАЗ задаются вопросом, о том, почему не работает обогрев на четырнадцатой. В особенности это касается тех, у кого машины стоят на улице.

Первыми начали ставить обогрев сидений на выпускаемые машины концерны северных государств. Вначале функция появилась на дорогостоящих машинах, а потом этим уже никого не удивишь и на российском автотранспорте.

Естественно, что те, кто уже испробовал эту опцию, только положительно отзываются о ней.

На данный момент мы разглядим предпосылки, по которым может не работать система подогрева сидений на ВАЗ-2114. Информация, заложенная в статье, отчасти понадобится и автолюбителям других машин, поэтому как механизм работы обогревателей похож.

Сразу обратим ваше внимание на то, что процесс поиска неисправности довольно хлопотный и востребует от вас опыта в проведении ремонтных работ электронной сети автомобиля и наличия определенных устройств

Расположение дополнительных предохранителей и реле

На рисунке ниже видим как добраться к дополнительным предохранителям автомобиля. Находятся справа от центральной панели, шурупы скручиваются и крышка легко снимается.

Снятие крышки для диагностики и замены дополнительных предохранителей и реле

Ниже видим сами предохранители, их 6 штук по 15 Ампер каждый.

Расположение дополнительных предохранителей

1. Контроллер зажигания,
2. Датчики кислорода, расхода воздуха, расчета скорости,
3. Топливный насос и реле, форсунки,
4. Вентилятор,
5. Бензонасос,
6. Зажигание.

Напоминаем, что F1-F20 являются так называемыми плавкими предохранителями. Это значит что перемычки и другие «хитрости» не приемлемы при работе. Если вы замените такой предохранитель своими руками на перемычку, то рискуете отказом системы.

Распиновка, тюнинг, подсветка и снятие панели приборов ВАЗ-2114

Приборная панель ВАЗа имеет электронную комбинацию, а также удобно расположенную подсветку. Лампы освещаются изнутри, что является особенностью 14 – ой “Лады”.

За счет панели приборов водителю известна вся нужная ему информация, каков запас и расход бензина, километраж и т. д. Панель должна быть легкой в управлении с четким обзором значков, шкалы, датчика и индикаторов.

В каком состоянии находятся автомобильные системы, отвечающие за безопасность на дороге, скорость движения, остаток пути до намеченного объекта, рациональная работа двигателя и расход бензина, работа ходовки и электрооборудования – все это должно быть отражено на панели управления.

Обязательными на панели должны быть лампы сигнальные, приборы для управления оборудованием. Всего на панели насчитывается 19 обозначений.

Вопрос/ответ по предохранителям на ВАЗ 2110, 2111, 2112

Подскажите, ваз 2110 перестал работать левый указатель поворота и дальний свет фар в чем может быть причина?Откройте блок предохранителей и реле, возможно отошел контакт, пошевелите провода, посмотрите и проверьте и если надо замените предохранители своими руками.

Подскажите пожалуйста уже замучился, замыкает моторчик омывателя, свет в салоне с часами и перегорает при этом предохранитель F17?Ставьте лампочку вместо предохранителя, отключайте все приборы, которые на этом предохранителе висят. Включайте зажигание. Если лампа не горит — поочередно подключайте все обратно. На каком загорится, там и проблема. Если горит сразу — короткое в проводке.

Подскажите что может быть, тускло горят огни заднего хода, если одну лампочку убрать, то вторая начинает гореть нормально, ставишь на место обе горят в пол силы. Стоп сигналы на этой же плате горят нормально.Эта проблема связана с плохим контактом массы.

Почему плавится предохранитель F8?Посмотрите под ополиком с водительской стороны. Если забивался катализатор, то тогда провода которые идут на обогрев переломились.

Машина заводится только периодически включаю зажигание приборы горят. Завожу на прямую стартер и заводится. Подскажите в чем проблема?Поставьте между замком и стартером реле, не поможет — то замок зажигания.

Подсветка панели приборов

Роль подсветки на панели выполняют лампы накаливания, находящиеся наверху панели. Еще выше, расположен зеленый светофильтр. Стандартный цвет подсветки можно изменить на красивый, светодиодный цвет.

Для этого понадобится три светодиода, наличие к ним патронов, фольга и скотч. Зеленый светофильтр можно убрать вообще, или сменить на другой цвет.

А если сверху фильтра наложить светодиод белого цвета, свечение станет ярче и красивее. Срок службы АКБ станет заметно больше, если заменить лампы накаливания, на диоды. Установить светодиоды несложно.

Осторожно следует обращаться со стрелками они очень хрупкие. Для демонтажа консоли следует снять стрелки, стекло, вкладку, подобрать лампы

Всего берется 28 лампочек, 5 красных, остальные – по желанию.

Верх ламп нужно сточить напильником для правильного направления света. Припаять сопротивление к каждому светодиоду. К красным диодам – сопротивление в 1,5 Ом, к остальным – в 1,1 Ом.

Берется кусок пластика, по размеру вырезается форма для установки новых ламп, на форме проделываются отверстия для установки новых лампочек.

Дорожки с выходом на блок питания припаиваются с обратной стороны формы. Поменять подсветку жидкокристаллических экранов можно таким же образом. В конце работы подвести питание и собрать панель.

Также можно поменять подсветку кнопок на стеклоподъемниках.

Для замены подсветки ЖК экрана пластмассовый цоколь убирается вместе с лампочкой. Метод припаивания можно заменить подсветку индикаторов.

Важно знать, бесперебойная работа светодиодов возможна только при соблюдении полярности подключения. Кстати, таким образом, в автомобиле не будет все дребезжать, что часто бывает в ВАЗах

В качестве варианта можно наложить под каждую стрелку красный светодиод, сверху щитка надеть термоусадку, чтобы свечение было прямым. В итоге подсветка станет насыщенно – красного цвета. Подсветка шкал приборов делается таким же образом.

На самом деле подсветка важна при езде ночью, и хорошо видеть панель приборов в темноте очень важно

Встраиваемый (заводской) комплект обогрева сидений в сборе (на 2 сидения) для автомобиля Лада Самара / ВАЗ 2113-15

 Уважаемые покупатели, во избежание ошибок при отправке комплекта электрообогрева сидений 2115-6513010 с проводами и кнопками на ВАЗ 2113-15, в строке “Комментарий” указывайте модель вашего автомобиля, комплектацию, год выпуска.

                Когда в лютый холод приходится садиться за руль Лада Самара, и ощущать спиной и тем, что пониже студеное сидение, невольно приходится задумываться о том, что весьма не мешало бы заиметь в машине подогрев сидений.

Дело в том, что штатный подогрев сидений на ВАЗ 2113-2115 встречается только в люксовом варианте последних годов выпуска, а во всех остальных машинах этой серии обогрева не предусмотрено.

Обратите внимание

Однако отчаиваться не стоит, ведь самостоятельный ремонт и подключение подогрева по силам каждому.

         Большинство современных автомобилей оборудуется множеством систем обеспечивающих комфорт водителю и пассажиру, одним из которых является обогрев сидений.  Он управляется с помощью блока, выглядит привлекательно, современно, не только красиво вписывается в салон, но и очень прост в использовании.

         Несмотря на то, что подогрев сидений сравнительно молодая опция на рынке “наворотов”,  это не помешало ей, за такой небольшой промежуток времени завоевать мировое признание всех автомобилистов мира. Благодаря подогреву сидений водитель автомобиля может избавиться от неприятных ощущений, которые сопровождают его каждый раз, когда он садится в “холодный” автомобиль.

•          Производители подогрева сидений стали выпускать комплекты подогрева сидений, для автолюбителей у которых данной опции нет в комплектации, что позволяет им  установить своими руками, избавив тем самым свою «пятую точку» от неприятных ощущений.
•          Встраиваемый (заводской) комплект обогрева сидений в сборе (на 2 сидения) устанавливаются заводом, на «люксовые» автомобили для автомобиля Лада Самара (2113, 2114, 2115) по умолчанию.
•          Изделие создано по формуле “длина нагревающей нити – сопротивление материала – напряжение бортовой сети”.
•          Это значит что нагревательная нить такой длины (при напряжении 12 Вольт) не может нагреться более 53°С.

         Тканевая основа обогрева сделана из негорючего материала. В совокупности полностью исключает вероятность возгорания изделия.

1. Комплектация:
2. – Нагревательный элемент (напряжение 12 В) – 4 шт.
3. – Кнопки обогрева  –  2 шт.
4. – Монтажный набор для подключения – 1 шт.
5. – Схема монтажа – 1 шт.
6. – Товар сертифицирован.
7.          Штатный обогрев сидений 21150-6513010 на автомобили семейства ВАЗ 2113-15 поставляются на конвейер ОАО “АВТОВАЗ”, товар тестирован и обладает высокой степенью надежности.
8.          Кнопки  выключателей подогрева передних сидений расположены в салоне автомобиля ВАЗ 2113/2114/2115 на  кожухе туннеля пола.
9. Неприятные ощущения — всего лишь вершина айсберга, холодное сидение чревато более серьезными последствиями, нежели кажется на первый взгляд.
10.          Кнопки управления  обогревом сидений предназначены для включения / выключения  подогрева сидения (коммутации электрических цепей обогревателей сидений водительского и пассажирского) в двух положениях на автомобилях Лада Гранта.
11.          Установка электрообогрева сидений 21150-6513010 автомобиля в сборе с проводами и кнопками  выключателей подогрева передних сидений ВАЗ 2113, 2114, 2115  Лада Самара и её модификаций,  может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.
12. Другие артикулы товара и его аналогов в каталогах: 21150651301000.
13. ВАЗ 2113, ВАЗ 2114, ВАЗ 2115.
14. Любая поломка – это не конец света, а вполне решаемая проблема !
15. Как самостоятельно установить подогрев передних сидений в автомобиле семейства Лада Самара.
16. С интернет – Магазином Дискаунтер AvtoAzbuka  затраты на ремонт будут минимальными.

 Просто СРАВНИ и УБЕДИСЬ !!!

 Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

Популярные

Поскольку реле разомкнуто, повторное включение зажигания оставляет обогрев отключенным и для его включения необходимо снова нажать на кнопку. Сей процесс фотографировать не стал — все равно все делается по месту.

Когда они вставлены, сверху пассатижами зажимается металлическая зубастая пластинка она прорезает изоляцию.

Как установить подогрев сидений в автомобиль собственноручно? Кстати, не ленитесь и установите и другие подогревы.

Теперь можно накидывать на крючки задний элемент обшивки. В этом случае бортовая сеть при выходе подогрева из строя не пострадает. Специалисты рекомендуют выбирать штатные, предусмотренные для ВАЗ Подключение управления, индикации и подсветки кнопок осуществлялось двухжильным проводом.

Рекомендуем: Пуэ периодичность проверки заземления

Простой универсальный подогрев сидений и схема подключения его к автомобилю

Плюхнулся на ледяное сиденье на пару секунд, завел машину, нажал кнопку включения подогрева, и в течение пары минут сиденье уже тепленькое. Элемент Пояснение Нагревательные элементы Они требуются для спинок и сидений.

Пользуетесь ли вы системой обогрева сидений? Такое расположение включателей будет наиболее удачным с точки зрения эргономики и комфорта. Самой хорошей возможностью для самостоятельной установки элементов подогрева, остаются автомобили, на которых уже предусмотрена система, но не установлена заводом — изготовителем.

При правильно собранной схеме обогрев будет функционировать только при включенном зажигании. Не нашли интересующую Вас информацию?

Отогните покрытие в ногах у пассажира и снимите крышку короба для ЭБУ. Идеальный вариант — либо центральная консоль если есть место под установку кнопок , либо в промежутке между кулисой КПП и ручником. Данная опция встречается довольно редко на машинах бюджетного класса. Отщелкните накладку на приборной панели, где находятся различные кнопки.
УСТАНОВКА ПОДОГРЕВА СИДЕНИЙ НА ШЕВРОЛЕ НИВУ СВОИМИ РУКАМИ. КАК ПОДКЛЮЧИТЬ ОБОГРЕВ СИДЕНИЙ.

Демонтажные работы

Чтобы установить подогревательные элементы, для начала нужно провести процедуру демонтажа. Она включает в себя следующие мероприятия.

1. Открутите пластмассовые крепления, которые соединяют кресла с кузовом вашего автомобиля.
2. Демонтируйте салазки. Две штуки располагаются впереди, а еще две — сзади.
3. Извлеките кресла из салона, иначе работать будет крайне неудобно.
4. Отделите от кресла спинку. Для этого предусматривается наличие болтов по бокам, которые демонтируются ключом на 10 миллиметров.
5. На спинке располагается заглушка под подголовники, которая извлекается.

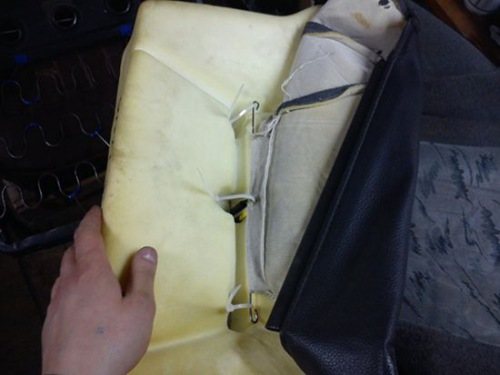

6. Снизу с крючков снимается обивка. Для этого крючки немного разгибаются.
7. Теперь вы можете полностью снять всю обшивку.
8. Аналогичную процедуру проведите со вторым сиденьем, если планируете ставить подогрев на него тоже.

Пока вы занимаетесь установкой подогрева, закиньте обивку в стиральную машину. Это ей не повредит, а салон будет выглядеть новее и приятнее.

Установка элементов подогрева

Многие забывают о необходимости надежной фиксации элементов, отвечающих за подогрев кресел. В итоге со временем они могут смещаться, тем самым нарушая работоспособность системы.

Чтобы избежать подобных ситуаций, специалисты советуют пришивать элементы подогрева непосредственно к внутренней стороне обивки. Хотя сегодня некоторые автовладельцы отдают предпочтение другому варианту, при котором используется двухсторонний скотч. На нем элементы удерживаются достаточно надежно, а скотч крепится к самому поролону.

Процесс подключения

Вне зависимости от выбранного способа фиксации, обратная сборка выглядит для всех вариантов одинаково. Это наиболее сложный этап, потому строго придерживайтесь указанной последовательности операций.

На спинку, где уже был зафиксирован обогрев, натяните обратно обшивку.
С помощью киянки заглушки вбиваются на свои места. Речь идет о заглушках для подголовников.
Далее протягивается ткань. Передняя просовывается сквозь отверстие, а задняя расправляется вниз.
Ткань от передней части накидывается на крючки, а затем натягивается

Только следите за степенью натяжения, дабы ткань не порвалась.
Теперь можно накидывать на крючки задний элемент обшивки.
Следующий шаг — вставка проволоки в переднюю часть и натяжение обшивки.
Если вы планируете поменять поролон, вырезайте новые элементы в строгом соответствии с размерами старого материала.
Обратите внимание на участки, где контактирует пружина с корпусом и стяжками кресел. Чтобы избежать скрипов, воспользуйтесь кусочками от трубки омывателя, либо просто намотайте изоленту в несколько слоев.
Подогрев для нижней части кресла автомобиля часто монтируют с помощью двухстороннего скотча или пришивают к обшивке с ее внутренней стороны

Можно воспользоваться хомутами из пластика или скобами из проволоки, что позволит избежать смещения обогревательных элементов со своих установочных мест. После этого натягиваются пластиковые крепежи.
Соедините спинку и сиденье.
Через отверстие в раме и поролон протягивается провод, с помощью которого подогрев будет подключаться в бортовой сети.
Подключение проводки осуществляется строго по схеме. Она обязательно прилагается к комплекту элементов обогрева, потому ничего дополнительно искать не придется.
Стандартным местом для монтажа кнопок включения и отключения подогрева выступает зона возле ручного тормоза. Хотя вы можете разместить их на свое усмотрение.
Не редко автовладельцы идут альтернативным путем, устанавливая штатную систему обогрева сверху кресел, после чего поверх надевают автомобильные чехлы.

Существует современное и очень простое решение — накидки с подогревом, которые можно надевать зимой и снимать в теплый период. Их недостаток заключается в свободно идущем проводе, который может мешать водителю. Плюс накидки неплотно прилегают к креслам.

Вариант с накидками

Вопрос здоровья

Сегодня сотрудники медицинской сферы до сих пор активно спорят относительно вреда подогрева на креслах внутри автомобилей. Одни считают, что обогрев вредит мужскому здоровью. Другие же напротив, считают это нормальным и даже полезным дополнением для машины.

Решение в любом случае за вами. Но рекомендуем не увлекаться высокими температурами. Просто прогревайте немного сиденья перед тем, как отправиться в путь. А потом отключайте систему.

 Загрузка …

Что для этого нужно?

Первым делом нужно разобраться, какие элементы, материалы и инструменты вам пригодятся в процессе установки подогрева.

Элемент	Пояснение
Нагревательные элементы	Они требуются для спинок и сидений. Специалисты рекомендуют выбирать штатные, предусмотренные для ВАЗ 2110. Они продаются в комплектах на два кресла. Их стоимость составляет от 1000 до 1400 рублей. В комплекте предоставляется также проводка и кнопки включения, отключения подогрева
Кнопки	Не всегда идут в комплекте. Они служат для включения и выключения работы системы подогрева сидений
Проводка	Она служит для соединения подогрева с бортовой сетью автомобиля
Поролон	Если сиденья уже достаточно изношены, не помешает замена поролона, который недолговечен

Выбирайте только качественные материалы, приобретайте комплекты в проверенных торговых точках. Нагрев осуществляется за счет электричества, что всегда опасно для жизни и здоровья человека.

Кнопки включения/отключения

Также ознакомьтесь

• Как без обращения в СТО сделать акустические подиумы на ВАЗ 2110
• Замена жидкости ГУР ВАЗ 2115 без обращения в СТО
• Самостоятельная регулировка фар ВАЗ 2110 в домашних условиях

1. Выклеить нагревательный элемент на спинку. После этого можно собирать сидения.

Делаем подогрев сидений ВАЗ 2110 своими руками

1. Натянуть обшивку. В отверстия подголовников с помощью деревянного молотка следует забить заглушки.
2. На переднюю часть натягиваем ткань, причем нужно тянуть через расположенную с лицевой стороны щель. На заднюю же часть – просто тянем ткань вниз.
3. После натяжки ткани следует накинуть ее на крючки, набросить на них задний конец обшивки.
4. В переднюю часть обшивки установить проволоку, натянуть ее.

О замене лобового стекла можно прочесть в этой статье

1. Чтоб устранить скрип в местах соприкосновения пружины с корпусом, нужно подмотать слой изоленты. Для этого следует воспользоваться трубкой омывателя.

Делаем подогрев сидений ВАЗ 2110 своими руками

1. Зафиксировать обшивку, чтобы она не сдвигалась. Можно воспользоваться скобами из проволоки и пластиковыми хомутами. Нагревательный элемент закрепить тем же двусторонним скотчем.

Делаем подогрев сидений ВАЗ 2110 своими руками

1. Собрать верхнюю и нижнюю части, пропустить провода в отверстие в поролоне, чтоб удалось их подключить дальше.

Делаем подогрев сидений ВАЗ 2110 своими руками

Схема, по которой были подключены сиденья с подогревом, представлена на фотографии.

Делаем подогрев сидений ВАЗ 2110 своими руками

Плюс» был извлечен из блока предохранителей (с его задней стороны) путем подключения к красно-синему проводу фишки.

На этом установка подогрева сидений завершена.

Самодельный, своими руками

В современном подогреве, используется так называемый — греющий кабель (либо маты), которые сейчас продаются в широком доступе. Иногда, даже просто берут проволоку нихромовую и используют в качестве нагревательного элемента. Так вот при помощи этих элементов можно сделать подогрев самому, в прямом смысле этого слова.

Например, кабель можно нашить на ткань и приделать под сидение. Маты вообще уже готовы для установки.

Идея не нова. Я разберу, пожалуй самую интересную с проволокой.

Берем 3 метра проволоки и делим пополам, 1,5 на «сидушку», 1,5 на спинку.

Пришиваем ее на кусок материи, подойдет даже старые джинсы. Самый удачный способ зигзагом.

Далее подключаем к 12В и проверяем, проволока начнет медленно раскаляться, и примерно через 3-5 минут сидение будет теплым, не огненным, а именно теплым.

Что хочется сказать, такая схема достаточно дешевая в реализации, проволока стоит просто копейки. Однако желательно ее подключать к кнопкам с терморегуляторами, либо как-то мерять ее сопротивление. Иначе если оставите ее долго включенной тут и до пожара недалеко. В общем стоит выполнять все знающим людям.

Обрыв

Чтобы проверить, не случилось ли самое не приятное необходимо достать разъемы подогрева. Это можно сделать как, не снимая кресла, так и сняв его и всю мешающую нам обивку. Тут каждый выбегает для себя более предпочтительный вариант. Как отремонтировать подогрев сидений самостоятельно в этом случае? По моему мнению, проще разобрать сиденье и спокойно заняться делом, однако не хочется так напрягаться, не являясь уверенным на все 100%.

Для этого нужно достать сами разъемы из щели между спинкой и подушкой (засунув туда руку). Когда разъемы окажутся наружи — обязательно их «прозваниваем». Если сопротивления нет — значит, обрыв. Только после этого снимаем всю обивку и ищем проблемное место.
