Нива шевроле замена передних ступичных подшипников

Подшипник генератора: рекомендации по замене

По замене подшипника генератора Нивы Шевроле даются следующие рекомендации:

На первом шаге снимается сам генератор. Сначала ослабляются крепления генератора, потом отпускается болт регулировки. Следующие шаги — это удаление ремня и отсоединение массы от аккумулятора. Речь идет о минусовой клемме. От самого генератора также требуется отсоединить провода. Снимается конструкция через нижнюю часть. Для чего откручивается само крепление.

• После этого мастер приступает к разборке генератора. Первый шаг – снятие шкива. Владельцу потребуется отвертка, чтобы заблокировать ротор. Главное – аккуратный подход к работе. Шкив откручивается соответствующим ключом. Оттянуть защелки потребуется, чтобы снять кожух. Деталь вытягивается на себя. Все соединения с болтами дополнительно обрабатываются. Тогда их будет легче откручивать.
• Следующие шаги – откручивание винтов, снятие регуляторного блока напряжения. От щеток тоже надо на время избавиться. Крышка генератора отсоединяется от стартера, иначе не удастся получить доступ к самим подшипникам. Главное – не повредить обмотку во время такой работы.
• После полной разборки генератора открывается доступ к подшипникам. Остается проверить детали на предмет появившихся дефектов, среди которых – трещины и сколы. Легкое ли вращение у деталей? Есть ли люфт между ними? От износа могут пострадать посадочные места, поэтому их также нужно осмотреть.
• Далее необходимо выбить подшипник из гнезда. Для этого молоточком небольшого размера постукивают по поверхности. Удары должны быть сильными, но аккуратными, иначе результата не добиться. Кусок трубы подходящего размера станет отличной подставкой. Снятие задних подшипников невозможно, если не используется специальный съемник.
• Свойства старых и новых деталей должны оставаться аналогичными. Та же наставка используется при запрессовывании в корпус. Якорь – место установки заднего подшипника.
• При сборке действуют в обратном порядке.

Ниже смотрите видео о том, как разобрать и отремонтировать генератор Нивы.

Как поменять подшипник ступицы на Ниве Шевроле своими руками?

Для ремонта потребуются:

• Мощный торцевой ключ на 30.
• Съемник для пальца рулевой тяги.
• Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
• Набор накидных ключей или головок с трещоткой.
• Баллонный ключ.
• Молоток.
• Круглогубцы.
• Домкрат.
• Противооткатные упоры.
• Тиски.
• Монтировка.
• Динамометрический ключ.
• Доски или деревянный брусок.

Процесс замены делится на пять этапов:

1. Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
2. Выпрессовка старых подшипников.
3. Установка новых деталей.
4. Сборка узла и установка его на место.
5. Затяжка регулировочной гайки.

Чтобы поменять подшипники, необходимо выполнить следующие действия:

• Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
• Поддомкратить колесо.
• Открутить болты крепления колесного диска.
• Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
• Поддомкратить нижний рычаг, сжимая пружину подвески.
• Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).
• Открутить и снять скобу, суппорт и тормозные колодки.
• Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
• Выкрутить руль в противоположную сторону.
• Снять датчик ABS.
• Расшплинтовать и открутить гайку рулевой тяги.
• Снять палец с помощью съемника.

• Открутить гайку ступицы.
• Демонтировать болты крепления шаровых опор.
• Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
• Демонтировать защитный экран суппорта.
• Снять тормозной диск.
• Открутить рулевую сошку.
• Зажать в тисках поворотный кулак.
• Удалить сальники монтировкой или мощной отверткой.
• Подставив оправку, выбить внешние обоймы подшипников.
• Протереть и очистить посадочное место.
• Разобрать новые подшипники.
• Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.

• Заложить смазку, заполнив ⅔ пространства обойме.
• Установить кольцо и внутреннюю обойму подшипника.
• Аккуратно запрессовать новый сальник.
• Повторить операцию монтажа для подшипника со второй стороны ступицы.
• Поставить узел на шлицы ШРУСа.
• Наживить ступичную гайку.
• Прикрутить шаровые и рулевую сошку.
• Установить защитный кожух и скобу суппорта.
• Закрутить болты крепления защитного экрана и застопорить.
• Поставить суппорт с тормозными колодками на место.
• Поддомкратить машину.
• Поставить и закрепить колесо.
• Затянуть гайку ступицы, постукивая по колесу в направлении 6 и 12 часов.

А еще интересно: Правильно прокачать тормоза шевроле нива с абс

Подробное видео о замене ступичных подшипников

Хотите доработать Ниву, но располагаете небольшим бюджетом? Тогда покажем, как переделать передние ступицы на Ниве своими руками. Потребуется:

• двухрядный подшипник от Москвича 2141 (каталожный номер: 2141-3103020), либо аналог Craft (артикул: CR4172370);
• два стопорных кольца от этого же автомобиля (номер детали 366553-15).

Берем чертежи и обращаемся за услугами к токарю. Мастер должен расточить ступицу под посадку новых подшипников, расшлифовать поворотные кулаки и изготовит детали по схеме. Кстати, некоторые владельцы Нивы 4х4 также используют ступичный подшипник AUDI 74х40х74, в этом случаи протачивается только поворотные кулаки.

После того, как детали изготовят, останется только запрессовать двухрядный подшипник и выполнить обратную сборку уже нерегулируемых ступиц. По окончанию работ гайку ступицы затягиваем уже с большим моментом «от души». Регулировка их больше не требуется, можно забыть про гул и вой во время движения!

Ключевые слова: передняя подвеска 4х4

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Каким может быть Lada Largus после рестайлинга

Сколько стоит ремонт вариатора Jatco

Официальные фото обновленной Lada 4×4 2020 года

Доработка сидений (регулировка по высоте) автомобилей Лада

Замена подшипников

Для начала нужно снять механизм передней ступицы, затем извлечь механизм скольжения и установить новые детали. Вот простая схема. Разберем ее более подробно. С помощью домкрата снимаем ступицы. Отсоединяем суппорт с колодками. Отвинчиваем регулировочную гайку и извлекаем все детали из механизма переднего колеса. Теперь, когда все лишние детали сняты, можно перейти к извлечению подшипника. Он снимается с помощью специального съёмника. Затем вынимается сальник и кольцевая пластина. После чего нужно снять внутренний подшипник, он снимается зубилом

Им нужно работать осторожно, чтобы не повредить важные компоненты машины. Таким же образом снимается наружное кольцо

Как поменять ступичный подшипник на Ниве

Выполнение действий по замене переднего подшипника, после снятия гайки, можно условно разделить на 4 этапа:

1. Снятие и отсоединение поворотного кулака и тормозного барабана вместе с шарнирами, от стойки и ШРУСа.
2. Выпрессовка старых деталей.
3. Запрессовка новых ступичных подшипников (их по два на каждое колесо).
4. Обратно собираем узел и затягиваем гайку и производим регулировку зазора.

Для ремонта потребуется стандартный набор слесарного инструмента.

• Съемники для выпрессовки шарового пальца и внутреннего кольца изношенной детали.
• Еще нужен мощный торцевой ключ размером 30 мм, чтобы ослабить гайку.
• Отвертка, чтобы открутить тормозной суппорт.

Устанавливаем авто на ровную поверхность, включаем первую передачу, снимаем с ручного тормоза, подкладываем упоры под колеса. На этом подготовка закончена

Так же перед ремонтом необходимо изучить расположение элементов ходовой части авто согласно схеме: (обратите внимание на поворотный кулак — позиция 27, подшипник — позиция 9)

Требуемый комплект инструментов для работы:

• Торцевой ключ с длинным основанием;
• Набор головок и трещотка;
• Круглогубцы;
• Молоток;
• Оправка или труба для выпрессовки;
• Съемник с лапками (по возможности);
• Домкрат и тиски;
• Динамометрический ключ для правильной затяжки гайки ступицы.

Начинается первый этап со следующих действий:

1. Ступичную гайку надо ослабить еще до подъема машины.
2. Снимаем переднее колесо, общеизвестным способом, освобождая от болтов.
3. После чего вынимаются колодки и откручивается болты суппорта, его присоединяют чем то к верхнему рычагу, например проволокой.
4. Далее необходимо снять весь поворотный механизм со шлицов ШРУСа вместе с шаровыми опорами. Для этого производится несколько операций:
5. Выпрессовать шаровый палец рулевой тяги с помощью съемника, предварительно открутив крепёж, как показано на фото;

1. Открутить болт пальца верхней шар. опоры и вытащить ее из гнезда;
2. Нижнюю шаровую опору надо отсоединить от рычага, отвернув 3 гайки.
3. Когда все шарниры отсоединены от ходового узла, можно спокойно снять весь узел и приступить к замене.
4. К слову, разборка проводится так же, когда надо поставить двухрядный элемент с целью усиления подвески Нивы.

Что такое нерегулируемый подшипник и зачем его ставят на Ниву Шевроле

Проблема штатных ступичных подшипников в том, что в ходе эксплуатации автомобиля их нужно постоянно регулировать. Если этого вовремя не сделать, они выйдут из строя, создавая при движении вой или гул. Избавить себя от таких проблем можно путем установки нерегулируемых ступиц или двухрядных подшипников.

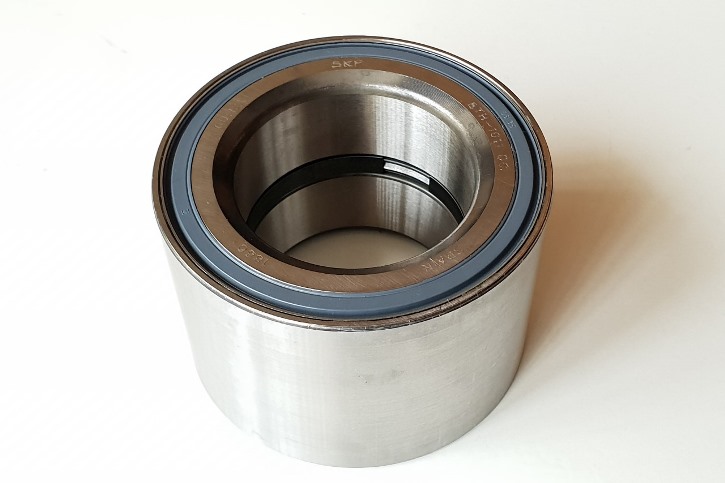

В продаже можно встретить усиленные, нерегулируемые ступицы с двухрядными подшипниками. По данным производителя этот модернизированный узел имеет следующие преимущества:

1. нет необходимости регулировать (затяжка подшипника точно выставляется при его производстве);
2. нет необходимости в регулярной смазке;
3. исключает проворачивание подшипников на ступице;
4. исключает износ посадочных мест подшипников на поворотном кулаке и ступице;
5. шаровый подшипник уменьшает трение в ступичном узле;
6. срок службы ступицы увеличен за счет утолщения

Хороший способ усилить подвеску — это поставить нерегулируемые двухрядные ступичные роликоподшипники на Ниву вместо штатных. Но есть один нюанс — такие изделия имеют другой наружный диаметр, для решения этой проблемы есть 2 пути:

• 1) Расточить «родные» кулаки под двухрядный п/ш;
• 2) Вставить комплект распорных втулок и зафиксировать оба роликоподшипника, сделав их нерегулируемыми;
• 3) Купить и поставить готовый комплект.

Для 1 и 3 варианта подойдет подшипник фирмы SKF с маркировкой SKF IVECO BTH-1024 C. Для второго варианта — нужно прибрести специальный комплект втулок, об установке которых рассказано на видео ниже.

Источники

• https://carfrance.ru/niva-shevrole-zamena-stupichnogo-podshipnika/
• https://NewNiva.ru/ustroystvo-perednikh-stupits-nivy.html
• https://NewNiva.ru/niva-regulirovka-peredney-stupitsy.html
• http://zamena-podshipnikov.ru/zamena-podshipnika-perednej-stupicy-niva-shevrole.html

Доставка Почтой России (наложенным платежом, без предоплаты)

Преимущества: самая распространенная сеть в России, доставляет в любой уголок страны, включая удаленные. Недостатки:

• высокая стоимость доставки тяжелых или габаритных посылок, а так же масса одной посылки не должна превышать 20 кг;
• долгий срок доставки и очереди в крупных городах для получения.

Для отправки вашего заказа Почтой России:

Срок доставки может различаться в зависимости от того, насколько далеко находится Ваш населенный пункт от г.Тольятти и обычно составляет от 5 до 14 дней.

Стоимость доставки рассчитывается, исходя из объема, массы выбранного товара и расстояния до населенного пункта получателя.

Необходимо для отправки:

• указать Ф.И.О. получателя;
• Ваш почтовый адрес;
• Ваш номер телефона (контактный);
• Индекс почтового отделения.

Комиссия Почты России за услугу наложенный платеж:

• стоимость покупки до 1.000 руб. – 70 рублей + 5% от суммы;
• стоимость покупки от 1.000 до 5.000 руб. – 80 рублей + 4% от суммы;
• стоимость покупки от 5.000 до 20.000 руб. – 180 рублей + 2% от суммы;
• стоимость покупки от 20.000 до 500.000 руб. – 280 рублей + 1.5% от суммы.

Почта России — Доставка грузов до 20 кг по России. https://www.pochta.ru

Срок и стоимость доставки Отследить посылку Рассчитать доставку почтой

Регулировка ступичного подшипника Шнивы

Для работы понадобится индикатор и динамометрический ключ.

Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:

• Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
• Надеть на шпильки накидные ключи и закрепить их гайками.
• Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
• Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
• Если ход превышает 0,15 мм, отрегулировать люфт.

Регулировка выполняется следующим образом:

• Расправить поясок гайки.
• Открутить ее накидным ключом.
• Установить новую гайку и затянуть с усилием 2 кгс*м.

• Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
• Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
• Проверить люфт ступицы.
• Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
• Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:

• Потуже затянуть гайку.
• Провернуть колесо на несколько оборотов.
• Проверить люфт.
• При необходимости немного ослабить или подтянуть гайку.
• Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
• Застопорить поясок гайки.

Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.

Для работы понадобится:

• Домкрат, баллонный ключ, зубило, молоток.
• Стандартный комплект отверток и ключей.
• Съемник полуоси.
• Газовая (бензиновая) горелка или муфельная печь.
• Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
• Труба диаметром 40-45 мм, длина которой превышает размер полуоси.

Замена подшипников выполняется следующим образом:

• Установить машину на ровную площадку.
• Поставить противооткатные башмаки или кирпичи под передние колеса.
• Поддомкратить машину.
• Снять колесо.
• Подставить упор под задний мост.
• Открутить крепление тормозного барабана.
• Демонтировать деталь.
• Открутить гайки, удерживающие подшипник.
• Нагрузить задний мост, опустив его на подставку.
• Выдернуть полуось при помощи съемника.
• Подвесить тормозной механизм на проволоку.
• Сбить стопорное кольцо, используя зубило, молоток и болгарку.
• Расколоть обоймы подшипника ударами зубила.
• Удалить ржавчину и грязь с посадочной поверхности.
• Поставить новый подшипник на место.
• Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
• Заменить сальник.

Сборка выполняется в последовательности, обратной разборке. Подшипник не нуждается в регулировке.

https://www.youtube.com/watch?v=RdXcXbHjaRI

Наглядный процесс замены подшипника полуоси Нивы Шевроле

• Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
• Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
• Проверить люфт ступицы.
• Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
• Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

Видеоинструкция по регулировке ступичного подшипникаНа Шеви Ниву можно установить нерегулируемые подшипники ИВЕКО. Для этого нужно купить соответствующие ступицы или переделать старые. Для переделки понадобится координатно-расточной станок. Кроме расточки посадочного отверстия придется изготовить дистанционные кольца. Чертежи деталей приведены по ссылке.

Как выбрать деталь для замены и номер подшипника

Убедившись в необходимости ремонта подшипников — следует подобрать в торговой сети подшипник ступицы по трем основным критериям (по умолчанию установлены конические роликовые однорядные подшипники — в новом комплекте должна быть гайка):

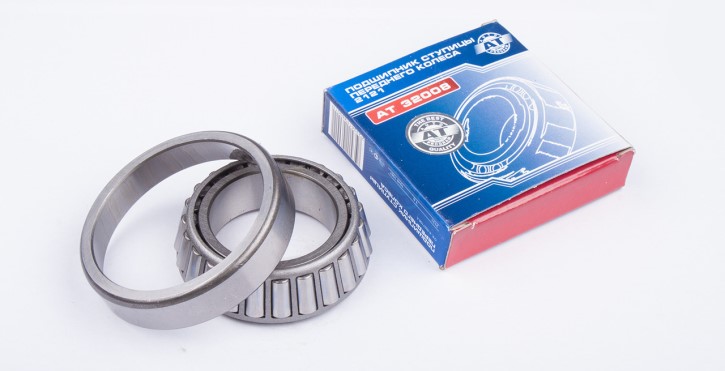

1. Номер детали передней ступицы Shevrole Niva: 2007108 (каталожный номер — 2121-3103020-10, подшипник по ГОСТу — 2007108, зарубежный аналог по ISO — 32008).
2. В комлект неообходимо покупать два роликоподшипника.
3. Размеры подшипников передней ступицы Нивы Шевроле: высота – 19 мм, диаметр внутренний – 40 мм, диаметр наружный – 68 мм.
4. Стоимость нового комплекта деталей в ступицу, в том числе двухрядных подшипников, а так же подходящие производители, представлены в таблице ниже.

Таблица — Рекомендуемые производители, номера и артикулы подшипников ступиц

Особенности замены подшипника полуоси Нивы Шевроле своими руками

Владельцы популярного вседорожника Нива Шевроле часто используют автомобиль по своему прямому назначению – преодолевают бездорожье, грязь, броды, снег. В результате такой активной эксплуатации быстро выходят из строя детали подвески, трансмиссии, сальники и подшипники.

Слабое место конструкции — подшипник задней полуоси, который может потребовать замены на Шевроле Нива уже через 30-40 тыс. км. Несмотря на рекомендацию завода по замене всей полуоси в сборе, большинство автолюбителей предпочитают менять отдельно сальник и опорный шарикоподшипник. Несложная операция обходится в разы дешевле, чем покупка и установка всего узла в сборе. Разберем порядок действий по замене задней полуоси на автомобилях семейства Нива.

Алгоритм замены передней ступицы состоит из таких этапов, как:

1. Изъятие поворотного кулака, а также барабана для торможения из стойки и ШРУСа.
2. На каждом колесе запрессовать по два ступичных подшипника.
3. Заново собрать узел и отрегулировать зазор.

Для выполнения работ по замене подшипника передней ступицы Нивы Шевроле необходимо иметь стандартный набор инструмента, а именно:

1. Съемники, необходимые для прессования.
2. Для ослабления гайки не обойтись без мощного торцевого ключа.

Подготовительный этап заключается в размещении транспортного средства на ровной поверхности. После этого авто снимается с ручника, а под колеса подкладываются специальные упоры.

Для выполнения ремонтных работ еще понадобятся такие инструменты, как:

• ключ торцевой, имеющий длинное основание;
• головки и трещетки в наборе;
• круглогубцы;
• молоток;
• инструмент для выпрессовки, а именно труба или оправка;
• съемник, снабженный специальными лапками;
• домкрат для подъема и тески для фиксации транспортного средства;
• ключ для затягивания гайки в ступице динамометрического типа.

• ослабить гайку ступичную (это необходимо сделать непосредственно до подъема транспортного средства);
• выкрутив предварительно болты, снять переднее колесо;
• затем достать колодки и открутить суппорт;
• извлечь весь механизм для осуществления поворотов со ШРУСа и приступить к замене.

Подобная подготовка обеспечит быстрое и качественное выполнение последующих ремонтных действий.

Этапы выполнения процедуры, как заменить подшипник ступицы Шевроле Нива

Машина фиксируется на ремонтной площадке, и перед тем, как поменять подшипник ступицы на ниве шевроле, надо обеспечить доступ к детали

Для этого применяется домкрат, и снимается переднее колесо.

Снимается осторожно тормозной барабан, при этом шланги не открепляются, а сама демонтированная система немного оттягивается и укладывается на опору, чтобы освободить доступ к ступице.

Снимается еще перед тем, как заменить подшипник ступицы шевроле нива, ступичный колпачок.
Выпрессовывается шаровый палец с применение специального съемника, в обратном случае применить стоит зубило и отвертку. Выбиваются из посадочных гнезд подшипник, сальник.
Ступица хорошо очищается от старой смазки и пыли, все готовится для разрешения ситуации, как поменять подшипник ступицы на ниве шевроле и выполнить последний этап ремонтных работ.

Самое сложное – запрессовка нового комплекта запчастей

Любые неточные движения приводят к поломке демонтированного комплекта и возникают сложности с дальнейшей его эксплуатацией. Рекомендуется данную процедуру проводить медленно и со знанием дела.
Все посадочные места обрабатываются обильно смазкой, задача которой – обеспечение функционала всех подвижных деталей, а также защита от грязи. Известно, что подшипник будет поврежден, если в него попадет хоть крупица грязи или песка.

Нива Шевроле

Во-первых, подшипник передней ступицы состоит из пары роликовых сепараторов, расположенных на внутреннем  и внешнем круге изделия. И вот эти самые ролики – важная деталь подшипников, ведь от их состояния и работоспособности зависит мягкий оборот колес относительно оси. Эти ролики чаще всего изготовлены из качественного металла – легированной стали, которая в процессе движения транспортного средства может получать нагрузку в плане температуры, равную 200 градусам.

8. После работы со ступицей, снова производится ее крепление на привычное место и уже практически подходит к завершению процесс решения вопроса, как заменить подшипник ступицы шевроле нива. Надо лишь все в обратном порядке монтировать на свое посадочное место.

Таким образом, выполняется процесс, как поменять подшипник ступицы на ниве шевроле, нельзя назвать этот процесс легким, но интересный он уж точно. Ведь придется работать с разными видами креплений, проводить процедуру прессовки, а в самом начале надо будет правильно закупить запчасти. А вот выбирать отечественные или импортные изделия – решать потребителю или человеку, который будет выполнять ремонтные работы.
