Когда и как менять шаровые опоры на логане: советы и инструкции

Что это

Шаровой опорой называют элемент подвески или шасси автомобиль, необходимый для соединения автомобильной ступицы и рычага на передней подвеске. Это не менее важный компонент, чем та же амортизаторная стойка, либо же рассматриваемый в недавней статье опорный подшипник передней стойки.

Шаровая является неотъемлемым компонентом поворотного кулака, давая возможность ему двигаться. При этом сам кулак Логана и не только взаимодействует с автомобильным рулевым управлением. И если подводить итоги, то опора принимает непосредственное участие в повороте колес. А потому без нормально работающего элемента поворачивать на своем Логане вы просто не сможете должным образом. Вот вам и ответ на вопрос, почему не стоит игнорировать проблемы шаровой опоры, а также стоит ли менять этот элемент.

Ни о каком частичном ремонте здесь речи не идет. Просто разобрали узел, вытащили старую опору, и поставили новую.

Кстати, Рено Логан 2014—2015 года, как и более новые версии этого бюджетного автомобиля, оснащаются довольно распространенной передней подвеской, называемой МакФерсон. Это означает лишь то, что в конструкции предусмотрена только одна опора снизу на каждой из сторон на передней оси машины. Найти элемент вы сможете в районе нижнего рычага, непосредственно под колесной ступицей. Если вывести машину или поставить на смотровую яму, вы легко увидите.

Признаки поломки

Есть несколько характерных признаков, указывающих водителю на то, что с шаровой явно что-то не так. Возникла неисправность, а потому нужно принимать быстрое решение по ее устранению.

Выявить неполадки можно по:

• Глухому стуку при прохождении неровностей;
• Скрипу во время движения (особенно хорошо их слышно зимой из порванного пыльника);
• Увеличенному усилию, необходимому при повороте руля;
• Стукам и нехарактерным скрипам при вращении рулевого колеса;
• Ускоренному и неравномерному износу шин;
• Плохой и нестабильной курсовой устойчивости Логана (не едет по прямой, если не подруливать).

Если вы вовремя не заметите, что ваша шаровая опора на Логане вышла из строя, цена ремонта будет намного выше, чем стоимость новой опоры.

Напомню, что главными элементами детали выступает корпус и палец. Когда наступает критический момент от постоянных ударных опасных нагрузок, между компонентами увеличивается постепенно нормальный зазор. Палец буквально начинает болтаться внутри самого корпусу. В итоге он может вырваться из корпуса, после чего ваше колесо Логана в нижней части элемента ступицы сразу же отделится.

Если вы столкнулись с подобным, ни в коем случае не едьте дальше своим ходом. Остановитесь и вызывайте эвакуатор.

Проверка состояния ходовой части и трансмиссии

Проверку состояния ходовой части и трансмиссии выполняем через каждые 15 тыс. км пробега. На деталях ходовой части (колесах, рычагах подвесок, стабилизаторе поперечной устойчивости, подрамнике передней подвески, балке задней подвески, амортизаторах и пружинах подвесок) и трансмиссии (валах приводов передних колес) не должно быть деформаций, трещин и других механических повреждений, влияющих на форму и прочность деталей. Поочередно вывешивая передние и задние колеса (при этом автомобиль должен быть надежно зафиксирован на подставках), проверяем состояние подшипников ступиц колес.

Используйте подставки только заводского изготовления. Колесо от руки должно вращаться равномерно, без заеданий и стуков.

Взявшись за колесо в вертикальной плоскости, поочередно резко тянем верхнюю часть колеса на себя, а нижнюю — от себя, и наоборот. Убеждаемся в отсутствии люфта (стука). При наличии стука на переднем колесе просим помощника нажать педаль тормоза. Если при этом стук пропал, значит неисправен подшипник ступицы, а если стук остался — то, скорее всего, изношена шаровая опора. Подшипники ступиц передних и задних колес не регулируются и при наличии люфта подлежат замене. Для проверки исправности шаровой опоры вставляем монтажную лопатку между проушиной поворотного кулака (в которую входит палец шаровой опоры) и рычагом подвески.

Отжимая большой отверткой или монтажной лопаткой рычаг от поворотного кулака, следим за перемещением корпуса шаровой опоры относительно проушины поворотного кулака. При наличии люфта в соединении заменяем шаровую опору.

Шаровые опоры с порванными или потрескавшимися чехлами заменяем. Для проверки сайлент-блока рычага передней подвески…

…поочередно вставляем монтажную лопатку враспор между подрамником и торцом наружной втулки сайлент-блока, с одной стороны, и подрамником и головкой рычага, с другой стороны сайлент-блока… …и пытаемся сдвинуть головку рычага вдоль оси болта сначала в одну, а затем в другую сторону. Если головка рычага перемещается свободно, без усилий, значит, сильно изношен или поврежден сайлент-блок рычага и его необходимо заменить. Разрывы, растрескивания и вспучивания резиновой втулки сайлент-блока недопустимы. Аналогично проверяем состояние другого сайлент-блока рычага.

Осматриваем подушки штанги стабилизатора поперечной устойчивости. При обнаружении разрывов, растрескиваний и сильной деформации на резиновых подушках их необходимо заменить. Взявшись рукой за штангу стабилизатора рядом с ее точкой крепления к рычагу…

…резко качаем штангу вверх–вниз. При обнаружении люфта в соединении штанги стабилизатора с рычагом передней подвески заменяем резиновые втулки винта крепления штанги к рычагу. Для проверки состояния сайлент-блока рычага балки задней подвески…

…вставляем монтажную лопатку враспор между кронштейном кузова и торцом наружной втулки шарнира и пытаемся сдвинуть головку рычага вдоль оси болта. Если при этом обнаружатся разрывы или отслоения резины шарнира, то заменяем сайлент-блок. Проверяем состояние пружин и амортизаторов…

…передней…

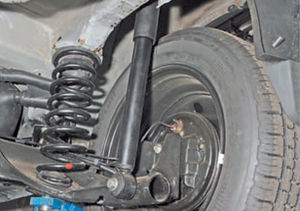

…и задней подвесок. Пружины подвесок не должны иметь повреждений. Разрывы, растрескивания и сильная деформация резиновых втулок, подушек и буферов сжатия амортизаторов недопустимы. Не допускается подтекание жидкости из амортизаторов. Незначительное «отпотевание» амортизатора в верхней его части при сохранении характеристик не является неисправностью. Поочередно вращая и поворачивая передние колеса…

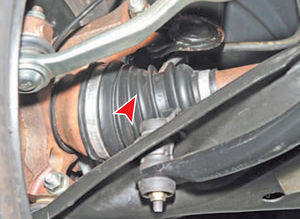

…осматриваем защитные чехлы наружных… …и внутренних шарниров приводов передних колес, проверяем надежность их крепления хомутами. Потрескавшиеся, порванные или потерявшие эластичность чехлы подлежат замене. Чехол внутреннего шарнира привода левого колеса должен быть герметично закреплен на картере коробки передач.

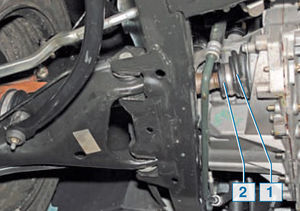

Подтекание масла из коробки передач через чехол 1 и сальник 2 внутреннего шарнира привода левого колеса не допускается. Проверяем отсутствие течи масла из коробки передач…

…через сальник корпуса внутреннего шарнира привода правого колеса. При наличии течи заменяем сальник.

Это интересно: Как раскладываются задние сиденья на рено дастер — рассказываем во всех подробностях

Какую шаровую опору ставить?

С июня 2013 года французский производитель применяет шаровые опоры нового типа, в которых пальцы смонтированы сбоку, и не имеют циркулярной проточки. Артикулы у старой и новой детали различаются. У прежнего образца каталожный номер 401604793R (круговой паз под болт), а у нового — 401602523R (паз с одной стороны). При этом не обязательно, что на Рено Логан, выпущенных после 2013 года, установлены шаровые опоры нового типа.

Чтобы выяснить этот вопрос, необходимо выбить опору из кулака.

На заводе, как правило, устанавливаются шаровые опоры двух марок — Lemforder и TRW. Детали обеих марок производятся в Германии, но некоторые заводы Lemforder базируются на территории Румынии. Шаровые опоры машин Рено Логан 1-го и 2-го поколения, как правило, мало чем отличаются, поэтому являются взаимозаменяемыми.

Если не удалось найти оригинал детали, можно установить аналог — TRW JBJ721 (для автомобилей первого поколения), а также Lemforder 37809 01 или 29469 01. Хорошо себя зарекомендовали изделия марки Teknorot R-585.

Важность рычага передней подвески, а также шаровой опоры Рено Логан нельзя недооценивать. Разрушение этих элементов во время движения может стать причиной непредсказуемых последствий и ДТП

Вот почему при выявлении симптомов поломки важно сразу диагностировать поломку, выполнить проверку, а при необходимости — замену вышедшей из строя детали.

В передней подвеске Рено Логан шаровая опора остается одной из самых ненадежных деталей. Это не вина конструкторов, а, скорее, объективная реальность, с которой нужно просто смириться. Как проверить шаровую опору на Логане, как поменять и какие лучше не ставить, будем разбираться вместе.

Какие симптомы указывают на поломку опоры?

О
несиправности ШО говорят такие «симптомы»:

• При езде по неровной
  дороге доносится глухой стук.
• Зимой слышится сильный
  скрип. Причина — порванный пыльник. Через него проникает влага, что
  приводит к замерзанию смазки.
• При повороте руля
  приходится прилагать усилие. При этом слышатся глухой стук и скрип.
• Ухудшается курсовая
  устойчивость автомобиля, даже когда он движется по прямой. Все время
  требуется производить корректировку движения рулем.
• Покрышки начали
  изнашиваться быстрее обычного, причем этот процесс происходит
  неравномерно.

ШО
требует замены по окончании регламентного срока эксплуатации. Если машина часто
передвигается не только на трассе, но и по участкам со сложными условиями,
замену узла лучше производить через 50 тыс. км. При «мягкой» эксплуатации ШО прослужит все 100 тыс. км.

Замена шаровой опоры Рено Логан и Сандеро

В зависимости от того, какой способ замены опоры был выбран (с рычагом, или отдельно), сложность выполнения работы будет разной. Дело в том, что при замене только опоры без рычага придется выпрессовывать старую и запрессовывать новую. Конечно, это можно сделать проставками и кувалдой, тем не менее куда безопаснее для рычага использовать пресс.

Теоретически замена шаровой опоры возможна и без демонтажа рычага, но только в том случае, если владелец собирается продавать машину. Мы же понимаем, что любая неестественная ударная нагрузка на рычаг все-таки скажется на его геометрии. Последствия могут быть самыми разными и в худшем случае покупка нового рычага нам будет казаться манной небесной. Поэтому все же стоит подумать.

Тем не менее меняют опору по такой методике:

1. Вывешивается передняя часть автомобиля, снимаются передние колеса.
2. Откручиваем грязезащитный кожух в колесной арке.
3. Откручиваем гайки крепления рычага.
4. Откручиваем гайку болта фиксации стяжного болта шарового пальца на поворотном кулаке.
5. Вынимаем болт из кулака.
6. Выпрессовывем шаровый палец из кулака.
7. Снимаем рычаг в сборе с шаровой опорой.
8. Используя проставку, которая больше опоры по диаметру снизу, выпрессовываем опору из рычага с помощью пресса.
9. Очищаем рычаг от пыли и грязи. Берем новую шаровую и, установив срез корпуса опоры параллельно ходу движения машины наружу, вставляем новую опору в рычаг.
10. С помощью той же оправки и пресса запрессовываем новую опору в рычаг.
11. Проверяем пыльник и его стопорное кольцо, при необходимости набиваем смазкой пыльник.

Сборку проводим в обратной последовательности.

При неисправности шаровой опоры Рено Логан существует несколько вариантов устранения поломки. Можно, как рекомендует производитель, заменить весь передний нижний рычаг подвески в сборе. С точки зрения безопасности — это лучший вариант, но не самый дешёвый. Дешевле заменить шаровую опору отдельно, но в этом случае есть несколько нюансов при замене.

Шаровая опора — это важная составляющая ходовой части практически любого современного автомобиля. У Логана она неразборная, необслуживаемая и официально поставляется только вместе с рычагом. Состоит из шарового пальца, который запрессован в металлический корпус вместе с пластиковой втулкой.

Предназначена для соединения ступицы рулевого колеса с основным рычагом передней подвески. Если «запустить» этот узел до критического состояния, то переднее колесо может самопроизвольно повернуться в сторону, отдельно от другого. Такая ситуация аварийно опасна, особенно на скорости более 30 км/ч.

Общий вид устройства передней подвески: 1 — подрамник подвески; 2 — рычаг подвески с сайлентблоками и шаровой опорой; 3 — поворотный кулак со ступицей и подшипником; 4 — амортизационная стойка; 5 — штанга стабилизатора поперечной устойчивости.

Признаки неполадок (проверка состояния шаровых опор)

Подвеска Логана

Ходовая Рено Логан достаточно надежна, но не вечна. К возможным неисправностям относятся:

1. Поломка опорных подшипников и треск при вращении рулевого колеса, стоя на месте.
2. Повреждение или износ амортизаторных стоек. Раскачивание машины на неровностях, при торможении и в поворотах.
3. Проседание пружин или обламывание витков. При этом уменьшается дорожный просвет, ухудшается курсовая устойчивость и появляются вибрации.
4. Износ рулевых наконечников. Автомобиль начинает «рыскать» при движении по прямой, а на скорости на руле возникают вибрации.
5. Износ шаровой. При преодолении неровностей ходовая стучит.
6. Повреждение или деформация подрамника, рычага, стабилизатора поперечной устойчивости. При движении машина уходит в сторону.
7. Износ деталей крепления штанги и износ втулок стабилизатора. В поворотах возникают крены кузова и нарушается курсовая устойчивость.
8. Износ сайлентблоков. На неровностях слышны посторонние звуки от подвески.
9. Износ ступичного подшипника – возникает гул, нарастающий при наборе скорости.
10. Негодность шарнира равных угловых скоростей. Вы услышите треск при повороте колес в стороны.
11. Разбалансировка колес. На скорости возникают вибрации.

Не забывайте, что внешние признаки – это косвенные показатели неисправности ходовой Рено Логан. Признаки износа ШРУСов и ступичных подшипников позволяют с высокой вероятностью определить причину, то понять, откуда именно возникает стук, иногда очень трудно.

К признакам вышедшего из строя узла можно отнести:

1. Глухой стук при проезде неровностей.
2. Скрипы, издающиеся по ходу движения автомобиля в холодное время года. Они могут появляться в связи с порванным пыльником, через который проникает влага и смазка замерзает.
3. Увеличившееся усилие и появление скрипа и стуков при повороте рулевого колеса.
4. Плохую курсовую устойчивость машины даже при движении по прямой. Требуется корректировка курса рулем.
5. Ускоренный и неравномерность износа покрышек.

Чем грозит

Если не следить за состоянием шаровой опоры, то в конечном итоге это может выльется в крупный ремонт. Основу узла составляет корпус и так называемый палец.

Порванный пыльник — шаровая нуждается в замене

На изношенность детали указывают такие признаки:

1. Неравномерно изнашивается резина на передних колесах.
2. Во время езды будет слышен стук.
3. При повороте будет слышен скрип в передней части автомобиля.

Если обнаружится хоть один из перечисленных выше симптомов, то, скорее всего, шаровую опору надо менять. Перед началом ремонта надо снять с автомобиля рычаг подвески. Работа производится на смотровой яме или эстакаде.

Сломалась шаровая на автомобиле Форд Фокус 2

Проверка шаровых опор

Езда с изношенными шаровыми опорами может привести к тому, что колесо при движении неожиданно выворачивается в обратную сторону. По этой причине необходимо регулярно проводить диагностику шаровых. На отечественных дорогах средний ресурс опор составляет около 80 тыс. км.

На износ шаровых опор указывает:

• снижение остроты управления (замедлены реакции на руль);
• машина слегка раскачивается при движении;
• заметны отклонения от прямолинейного движения (нужно подруливать);
• на неровностях слышен глухой металлический стук;
• наблюдается активный износ покрышек автомобиля.

Чтобы проверить шаровые опоры Рено Логан, необходимо загнать авто на смотровую яму или поднять на подъемнике. Основная задача — вывесить передние колеса. Далее необходимо осмотреть резиновые пыльники шаровых и другие элементы ходовой части.

1. Если внешних повреждений не видно, тогда следует проверить шаровые на предмет разрушения втулки между корпусом и шаровым пальцем. Если зазор увеличен (шаровая разбита), палец начинает болтаться в корпусе.
2. Шаровая опора Логан диагностируется при помощи нажатой педали тормоза и раскачки вывешенного колеса. Для этого помощник в салоне нажимает на педаль тормоза до упора, после чего нужно взяться за верх и низ колеса и покачать его. Если обнаружен люфт, тогда зазор между пальцем и корпусом шаровой опоры сильно увеличен.
3. Для более точной проверки можно приложить ладонь к кожуху шаровой опоры, чтобы захватить корпус и палец. При этом помощник должен раскачать колесо. В случае, когда люфт ощущается явно, шаровая опора Рено Логан разбита и деталь нужно менять.

Как происходит замена шаровой опоры на авто Рено Логан и видео технологических операций

Как и любая ремонтная процедура, смена ШО требует наличия комплекта инструментария. Никакие специальные приспособления здесь не понадобятся, а нужные ключи всегда найдутся в наборе любого водителя.

Необходимые инструменты

• Домкрат.
• Шлицевая отвертка.
• Баллонный ключ.
• Гаечный ключ «на 13».
• Два ключа «на 16».
• Два ключа «на 18».
• Торцевой гаечный ключ «на 30».
• Отрезок металлической трубы с чуть меньшим внутренним диаметром, чем основание опоры.

Алгоритм действий

Грамотная замена шаровой на Рено Логан на видео предполагает обеспечение условий безопасности. Для этого автомобиль фиксируют с помощью ручного тормоза и упорных башмаков. Последующие действия выполняются в следующем порядке:

• Ослабить баллонным ключом колесные болты и поднять нужную сторону машины с помощью домкрата.
• С обеих сторон авто установить жесткие подпоры.
• Выкрутить полностью колесные болты и снять колесо.
• Окрутить болт, крепящий штангу поперечной устойчивости.
• Отвинтить шаровой опоры и вытащить его из поворотного кулака путем разжимания щели шлицевой отверткой.
• Отвернуть гайку болтового соединения переднего сайлентблока и рычага, соединенного с подрамником.
• Таким же образом вынуть болт из соединения заднего сайлентблока и рычага; далее вынуть рычаг из передней подвески.
• Удалить фиксирующее кольцо пыльника и снять резиновую защиту шарнира.
• Установить под рычаг в месте крепления шарнира отрезок трубы и выбить опору молотком.
• Очистить установочное место от коррозии и грязи.
• Установить на штатное место новую ШО и для надежности запрессоватьпри помощи молотка. При этом нужно следить, чтобы пазы шлицов и зубья рычага и шарнира совпадали.
• Сборку узла произвести в обратной последовательности.

Несколько рекомендаций

Определенная часть доступных видео по замене неисправной шаровой опоры на автомобиле Рено Логан содержит ряд полезных рекомендаций для автолюбителей:

• Практика показывает, что зачастую вместе со сменой шарнира приходится менять и рычаг. Поэтому есть резон сразу объединить эти операции – так можно сэкономить массу времени.
• Чтобы увеличить эксплуатационный срок службы опоры, ее нужно обработать консистентной смазкой (литол или солидол).
• Пред проведением работ все элементы ходовой части следует тщательно очистить от грязи и коррозии.

Замена Рычага Шаровой Опоры На Рено Логан ~ VESKO-TRANS.RU

Как поменять шаровые опоры на Рено Логан?

Если автомобиль, в нашем варианте Рено Логан, находится в неизменной эксплуатации, смена шаровых опор

должна осуществляется вовремя, непринципиально, без помощи других ли вы станете проводить данные ремонт либо доверитесь спецам. Когда, поменять шаровую опору не в такой мере уж и трудно, главное, соблюдать поочередный ход работ для удобства снять рычаг фронтальной подвески. Однако обо что остается сделать нашему клиенту все по порядку.

Почему конкретно шаровой опоре уделяется столько внимания.

Нашему клиенту остается что существует, что условия эксплуатации автомобиля оказывают влияние на состояние данного узла самым конкретным образом, а потому что состояние дорожного покрытия в нашем государстве часто не самое наилучшее, то шаровые опоры приходят в негодность резвее, чем мы и производитель этому рассчитываем.

Диагностика шаровых опор на Рено Логан

Диагностику шаровой (она непременно должна проводить на подъемнике, чтоб колеса машины находились в подвешенном состоянии) на Рено Логан следует начинать с проверки состояния не только лишь самих шаровых опор, да и всей подвески целиком

При всем этом повышенное внимание необходимо уделить:

• тем элементам, на страницах которых бывают вариации появляться механические повреждения, к примеру, рычагам;
• резинотехническим изделиям (резинометаллическим шарнирам, шаровым шарнирам подвески, резиновым подушкам, верхней опоре фронтальной стойки), при наличии на данных элементах разрывов, трещинок, скручиваний и т.п. изъянов, эти детальки следует поменять;
• всем наконечникам, ну и понятно, самим шаровым опорам.

Замена рычага подвески и шаровой опоры на Сандеро, Логан

Меняем на Сандеро

,Логан в домашних условиях без подъемника и ямырычаг подвески передний в сборе сшаровой .

Чиатйте также: Как Снять Спинку Заднего Сиденья Мерседес 124

Далее проверка передней подвески производится следующим образом.

• Втулки стабилизатора проверяются в местах крепления к подрамнику и рычагам подвески.
• Пыльники шаровых осматриваются на предмет износа (при наличии надрывов проводится замена шаровой в сборе).
• При выжатой педали тормоза проводится покачивание колеса по вертикали. Наличие люфта также свидетельствует о том, что шаровую нужно менять.

Необходимые инструменты

Допустим, в результате диагностики было выявлено, что замена шаровой опоры вам необходима, тогда для возможности осуществления дальнейших работ потребуется подготовить следующий инструмент: молоток, ключ «на 13», плоскую отвертку, рожковые ключи «на 16» и «на 18», а также ключ торцовый «на 30».

ЭТО ИНТЕРЕСНО: Снятие бампера рено дастер

Непосредственно процесс замены

• Машина ставится на ручной тормоз, задние колеса блокируются. Передняя часть авто поднимается домкратом и устанавливается на козлы. Теперь нужно демонтировать колеса.
• С верхнего и нижнего болта откручиваются гайки, которые располагаются на креплении соединительной тяги (ее также демонтируют). Затем выкручивается гайка, удерживающая болт крепления штанги поперечной устойчивости. Вытягивается болт.
• После откручивается болт самой шаровой. Из поворотного кулака вытягивается ее палец. Болт с переднего и заднего сайлентблока также снимается.
• Снимается рычаг передней подвески, теперь можно заменять и саму шаровую.
• Демонтируется пыльник шаровой и металлическое кольцо фиксации. С помощью молотка шаровая выбивается. На ее место устанавливается новая деталь – так, чтобы пазы шлица и зубья шаровой совпадали.

Все остальные действия осуществляются в обратной последовательности, с учетом того, что в идеале замена

шаровых опор Рено Логан должна проводиться вместе с заменого рычага.

Как распознать поломку?

Определить наличие дефекта можно не только путем внешнего осмотра, но и по ряду других признаков:

• Появление глухого стука в процессе проезда неровных участков на дороге.
• Усложнение вращения рулевого колеса, появление посторонних стуков и скрипов.
• Ухудшение курсовой устойчивости авто, в том числе при прямолинейном движении. Для удержания транспортного средства приходится постоянно подруливать.
• Появление скрипов в процессе движения зимой при низкой температуре. Причиной проблемы часто является разрушение целостности пыльника и попадание внутрь шаровой влаги. Последняя при минусовой температуре замерзает, что и приводит к проблемам.
• Шины автомобиля изнашиваются быстрее.

Игнорирование проблемы и отсутствие контроля состояния шаровой опоры часто приводит к необходимости дорогостоящего ремонта.

Сильные ударные нагрузки в процессе движения являются причиной повышенного трения между пальцем и корпусом. В результате увеличивается зазор, и палец начинает болтаться внутри кожуха.

При дальнейшей эксплуатации деталь вырывает из корпуса, а колесо разделяется снизу ступицы. Эксплуатировать машину в этом случае будет невозможно, а для ее перемещения на СТО или в гараж придется вызывать эвакуатор.

Это интересно: Как поменять термостат на рено логан — освещаем по полочкам

Замена рычагов рено логан своими руками — Автомастер

Основные детали передней подвески – это стойки и рычаги. К стойке подобраться сложно, а вот рычаг, если необходимо, можно заменить за 10 минут. Обычно такую замену проводят, если износились сайлентблоки.

Всё выглядит просто: снимают тягу стабилизатора, затем откручивают крепление шаровой опоры.

В общем, замена рычага передней подвески Рено Логан мало отличается от аналогичной замены в других авто, где применена независимая подвеска Мак-Ферсон.

пример замены рычагов и шаровых на Рено Логан:

Как выглядит рычаг

Сам узел обычно заменяют в сборе, вместе с шаровой опорой ( о том, как выбрать шаровую на Логан здесь) и сайлентблоками. Последние два элемента запрессованы в плоскость рычага (см. рис.).

Рычаг передний левый

В каталоге Рено используются обозначения:

• 54 50 042 69R (60 01 547 519) – рычаг в сборе, правая сторона (в скобках – альтернативный артикул);
• 54 50 113 62R (60 01 547 520) – левая сторона.

Ещё отдельно продают сайлентблоки (60 40 002 245), но мы будем менять узел в сборе. Кстати, в конструкции предусмотрен пыльник, закрывающий опору. Пыльники с заменяемых рычагов можно снять, чтобы оставить их про запас.

ЭТО ИНТЕРЕСНО: Замена сайлентблоков рено логан

С завода будут установлены рычаги LUCAS/TRW. Фирма TRW их обозначает так: JTC 1241 (правый), JTC 1240 (левый).

Особенности конструкции стабилизатора

Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.

Рычаг передней подвески правый

Гайку на шпильке выкручивают, придерживая шляпку болта сверху.

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

• Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
• Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Когда пыльник сдвинут, можно откручивать гайку 9. Рассмотрим все шаги по порядку.

Все действия от «А» до «Я»

Для выполнения демонтажа понадобятся два плоских ключа «на 13», а также ключи «на 19» – плоский, накидной и торцовый. Шпилька стабилизатора рассчитана под ключ Torx T30. Он понадобится на «шаге 3»:

1. Переднее колесо поддомкрачивают и снимают;
2. Надо снять основную тягу подвески (см. рис.), для чего откручивают верхнюю и нижнюю гайку; Основная тяга – трубка и гайки
3. Откручивают гайку на шпильке стабилизатора. Шляпку винта придерживают ключом Torx;
4. С помощью ключей «на 19» скручивают гайку крепления шаровой опоры. Затем отвёрткой разжимают стяжное крепление, чтобы вытащить опору вниз; Предпоследний шаг по демонтажу
5. Рычаг теперь удерживают только винты сайлентблоков. Их легко будет выкрутить ключом «на 19».

Монтаж выполняют в порядке, обратном рассмотренному. Значения тяговых усилий приводятся ниже. Кстати, гайки на винтах сайлентблоков надо зажимать в последнюю очередь.

Рекомендуемые моменты сил

По идее, замена рычагов передней подвески Рено Логан не проводится без ключа, позволяющего регулировать усилие. Придерживайтесь указанных значений, закручивая любой элемент крепления (винт или гайку).

Передняя подвеска в сборе

Всё, что было разобрано, должно вернуться к первоначальному виду:

• 2, гайки и винты сайлентблоков – 105 Н*м (затягивать после установки колеса);
• 3, болт и гайка основной тяги – 62 Н*м;
• 8, гайка крепления тяги к кузову – 21 Н*м;
• 12, гайка на шпильке стабилизатора – 14 Н*м;
• 13, болт и гайка стяжного крепления – 62 Н*м.

На практике диапазон может составлять +-10% от указанного.

Регламент

Под пыльником опоры, такой, как на фото, всегда находится шар. Если на нём напечатана буква R, значит, опора была куплена отдельно от рычага.

Шаровая опора (не Рено)

Фирма Рено выпускает и опоры по отдельности (40 16 047 93R), и рычаги в сборе. В первом случае буква R будет присутствовать. Более подробно в материале: замена и диагностика шаровой опоры на Рено Логан своими руками.

Регламентные операции:
