Как заменить прокладку головки блока цилиндров (гбц)

Замена седел клапанов

При прогаре седел и их разрушении, а также если сильно утоплены в
тело головки («просажены») или подвергались неоднократной зенковке требуется их
замена. Замена седел производится на фрезерном станке. Дефектное седло растачивается фрезой и удаляется из гнезда. Затем головку, согласно технологии, помещают в термопечь и нагревают до 120-150 градусов. Заготовки седел в виде колец помещают в жидкий азот для снижения их температуры до минус 40 град. Щипцами укладывают охлажденные кольца будущих седел в гнезда и легким постукиванием запрессовывают в тело головки. Дальнейшие операции по обработке фасок седел выполняются на специальном фрезерном станке или вручную набором фрез.

Прокладка головки блока цилиндров

Прокладка ГБЦ устанавливается в месте соединения блока цилиндров и его головки. В области размещения прокладки находятся каналы водного охлаждения двигателя и системы смазки, кроме того внутрь цилиндра поступает топливо-воздушная смесь, которая при сгорании вырабатывает большое количество энергии. Среда очень неблагоприятная, поскольку происходят постоянные скачки температуры и давления. Соответственно, чтобы выдерживать такие серьезные нагрузки, прокладки ГБЦ изготавливают из прочных, стойких к высоким температурам материалов.

Детали, которые мы называем сальниками, на самом деле ими не являются. Сальник — устаревшая конструкция из металлической обоймы и набивки (пропитанной маслом пеньковой веревки)

Материалы, из которых изготавливают прокладки ГБЦ, можно поделить на две группы: металлические и неметаллические.

Неметаллические прокладки

Неметаллические прокладки, в свою очередь, делятся на асбестовые и безасбестовые. Первые делаются из листового асбеста. Как правило, центральные отверстия для цилиндров таких прокладок укрепляют стальными кольцами, надетыми на кромку вырезов. Такими же кольцами снабжены отверстия для крепежа, проходящего сквозь прокладку. Существует разновидность прокладок из резиновой смеси, которую прессуют с добавлением асбестового волокна и порошка графита.

Существует безасбестовая разновидность материала; сформированные из него прокладки дороже в производстве, но отличаются повышенной износостойкостью. Его изготавливают из синтетического волокна и каучука, которые прессуют при высокой температуре.

Металлические прокладки

Металлические прокладки ГБЦ — наиболее распространенный тип. Чаще всего прокладки изготавливают из многослойной тонкой листовой стали или листовой меди. Места, соприкасающиеся с плоскостями деталей, нередко покрывают похожим на резину составом для обеспечения надежного уплотнения. Такие прокладки, в отличие от неметаллических, обладают большей износостойкостью и служат дольше. Прокладки из меди встречаются реже из-за высокой стоимости материала. Следует помнить о том, что прокладка ГБЦ — изделие одноразового использования, даже если вы не видите на ней признаков повреждений. При затяжке она принимает форму соприкасающихся с ней поверхностей, и поставить ее на сто процентов в то же положение невозможно. По этой причине, каждый раз, снимая ГБЦ, необходимо приобрести новую прокладку.

Основная причина преждевременного выхода из строя прокладки ГБЦ — перегрев двигателя. При замене прокладки необходимо правильно затянуть крепежные болты или шпильки с соблюдением момента затяжки. Делать это необходимо при помощи надежного и качественного динамометрического ключа и строго в порядке, описанном в руководстве по ремонту данного двигателя.

Как менять прокладку головки блока цилиндров

Такую работу по ремонту авто, как замена прокладки ГБЦ своими руками можно и нужно научиться делать тем, кто любит различные технические устройства, кто любит проводить выходные в теплую погоду у себя в гараже. Чтобы заменить, особых заумных навыков не требуется, просто надо узнать последовательность замены, какие инструменты для этого потребуется, какую прокладку правильно выбрать прежде, чем купить и, как правильно поставить и собрать. Кстати, нужно ли использовать герметики при замене прокладок? Узнать подробнее о герметиках для клапанной крышке и других соединительных деталей.

Как менять прокладку ГБЦ:

1. Демонтировать все навесное оборудование (что мешает снятию головки). Это воздушный фильтр и т.д.
2. Открутить болты крепления. Здесь есть свое правило — сначала ослабить болты посередине и от середины по симметрии. Сначала, каждый болт следует отворачивать только на 1 оборот. Соблюдение этого правила защитит от микродеформаций плоскости ГБЦ, так все болты изначально капитально затянуты, если ослабить сразу резко пару болтов с одного края, то головку может «повести», потом придет везти на шлифовку.
3. Снять старую ГБЦ.
4. Снять старую прокладку ГБЦ. Кто не знает как выбирать прокладки, лучше пусть сразу не выкидывает старую прокладку. С ней можно съездить в автомагазин. Потому что есть разные прокладки для одних и тех же марок и моделей автомобилей. Надо проверить, отверстия каналов охлаждения соответствовали отверстиям на прокладке. Потому что лично видел, когда однажды примерял прокладку, смотрю, а там на прокладке не вырезаны некоторые отверстия, которые должны быть в соответствии с каналами блока.
5. Хорошо очистить посадочную поверхность на блоке цилиндров. Если есть твердые смолы, очистить ножичком.
6. Установить новую прокладку на блок цилиндров.
7. Очистить посадочное место головки и установить ее на блок. Делать это аккуратно, не повредив прокладку.
8. Затягивать болты по определенной схеме. Затяжку болтов производить строго по указанной схеме, разработанной производителем двигателя конкретной машины. Момент затяжки очень важен для соединения таких деталей.
9. После установки и затяжки в определенном порядке, и с требуемым оптимальным моментом затяжки, монтируем снятое навесное оборудование.

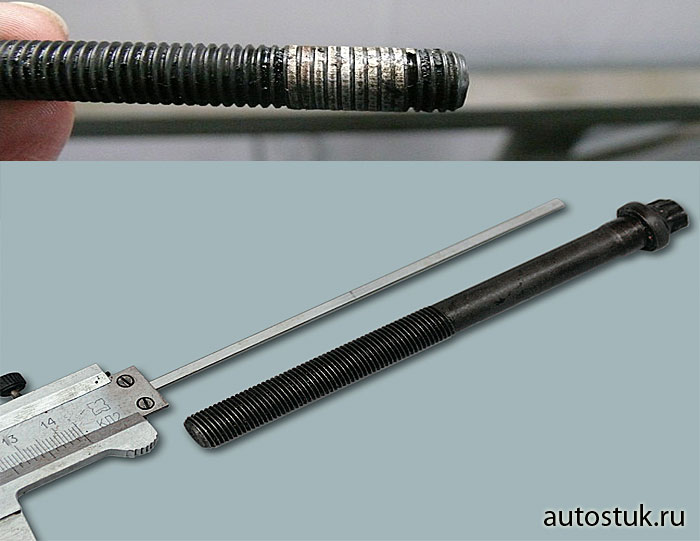

Обязательно менять болты при замене прокладки?

Эту тема (по какой схеме затягивать ГБЦ) была рассмотрена в материале: как снять головку блока цилиндров на двигателе различных авто. Если коротко, то, узнать надо ли менять болты для крепления ГБЦ очень просто, достаточно измерить линейкой длину «бывших» болтов.

Узнать длину новых болтов для определенного ДВС и сравнить. Если длина стала больше, то есть болт вытянулся больше, чем на 2 мм, то болт надо менять. Если состояние резьбы и длины болта и граней для ключа в норме, то менять не обязательно. В целом, прокладка ГБЦ требует внимательный осмотр перед заменой, потому как новая прокладка головки уже может быть повреждена.

Комментарии: 25Публикации: 324Регистрация: 04-03-2016

Признаки пробитой прокладки ГБЦ

Необходимость в смене данной детали может наступить в самое неожиданное время. Однако время, которое она будет служить рассчитать невозможно, так как это чисто индивидуальный ресурс, зависящий ио стиля вождения, качества прокладки, марки и модели машыны и т.п. Стандартная гарантия на прокладку ГБЦ в магазинах — 1 год.

Но понимая симптомы, говорящие о необходимости смены этой детали, можно не пропустить этот важный момент. Самые распространенные среди них:

• В местах соединения ГБЦ и блока наблюдается протекание масла из мотора или жидкости охлаждения.
• На проверяющем щупе уровня масла видна субстанция беловатого оттенка, что говорит о протекании жидкости охлаждения сквозь прокладку.
• Если выхлопы вашего авто имеют белый цвет, даже после того, как машина прогрелась – это сигнализирует, что жидкость охлаждения уже в цилиндре.
• Повреждённая прокладка может пропускать масло и в радиаторную жидкость и в расширительный бачок. Другими словами масло начало циркулировать в охлаждающей системе автомобиля.

  Масло попало в охлаждающий бачок

• Еще один признак пришедшей в негодность прокладки – это поступление выхлопов в охлаждающую систему. Это можно определить, по наличию пузырей в радиаторной жидкости или в расширительном бачке.

  Пузыри в охлаждающем бачке

Эти признаки — еще не конечный диагноз, но не прислушиваться к ним нельзя. Так или иначе необходимо найти причины и исправить их до того, как двигатель выйдет из строя.

Функция прокладки

Перед тем как поменять прокладку клапанной крышки, необходимо приобрести качественную замену изношенной детали. Не стоит экономить в такой ситуации и приобретать дешевую подделку или делать покупку невысокого качества в сомнительном месте.

Вся работа по монтажу/демонтажу может оказаться бесполезной, и ее нужно будет проводить буквально через пару-тройку тысяч километров пробега снова. При этом понадобится очередная мойка двигателя и затраты на обслуживание.

В подкапотном пространстве даже начинающий водитель сумеет заметить крышку клапанов, так как некоторые автопроизводители ставят их окрашенными в яркие цвета. Данный элемент обеспечивает закрытие газораспределительного механизма. Между крышкой и корпусом располагается прокладка.

Прорезиненый материал длительное время сохраняет свойства при работе со значительными температурными перепадами и агрессивной химической средой. По всей поверхности прокладка под клапанную крышку прижимается болтами к корпусу через саму крышку.

Техобслуживание и диагностика ГБЦ

Соблюдение температурного режима и своевременное проведение сервисных регламентных мероприятий обеспечит бесперебойную работу головки блока цилиндров на протяжении всего срока службы двигателя. Основные операции по обслуживанию головки блока цилиндров связаны с газораспределительным механизмом, подверженным наибольшим механическим и тепловым нагрузкам.

Следует упомянуть о:

нормальном функционировании клапанов;
контроле эластичности сальников клапана;
сальниках шкивов распредвала;
и, самое важное, целостности прокладки ГБЦ.

Повреждения прокладки головки блока цилиндров – самая распространенная неисправность. Она может прогореть, и тогда в ней появляются каналы, по которым жидкости и газы начинают перемешиваться. Например, охлаждающая жидкость может попадать в камеру сгорания.

Диагностировать такую неисправность можно по беловатому цвету выхлопных газов. Если есть сомнения, то надо выкрутить свечи зажигания и внимательно их рассмотреть. Одна из них (в том цилиндре, где появилась течь) будет отличаться цветом и состоянием электродов от остальных.

Еще бывает, что масло попадает в антифриз. При этом последний теряет свои свойства, и мотор начинает перегреваться. Охлаждающая жидкость бурлит, меняет цвет, начинает выдавливаться через пробку расширительного бачка или радиатора. Если же тосол попадает в масло, то оно пенится, на поверхности образуется эмульсия, при этом смазывающие свойства значительно ухудшаются.

Ранняя диагностика и ремонт в начале проявления неисправности существенно продлят жизнь головке блока цилиндров

После ремонта особое внимание обратите на порядок и момент затяжки болтов ГБЦ. Подробно процесс описан в руководстве по ремонту.

В некоторых случаях ремонт возможен только после демонтажа головки. Рассмотрим их подробнее:

• расточка и хонингование цилиндров;
• замена направляющих втулок клапанов и их седел;
• замена клапанов или притирка рабочих фасок к седлам;
• проточка или шлифовка седел;
• проточка привалочных плоскостей ГБЦ;
• замена пробитой прокладки ГБЦ;
• заваривание микротрещин и дефектов в корпусе головки блока цилиндров.

Большинство ремонтных работ, связанных с головкой блока цилиндров, требует высокой квалификации мастера и специализированного инструмента. Поэтому тщательно взвесьте все за и против, прежде чем самостоятельно браться за сложные операции.

В некоторых случаях ошибка может стать фатальной, и придется покупать новую ГБЦ. Самая трудоемкая операция связана с демонтажем изношенных направляющих втулок и запрессовкой новых.

Перед выполнением операции головка должна быть нагрета до определенной температуры. Превышение температурного порога чревато ее короблением и выходом из строя. Особенно это касается силуминовых ГБЦ.

Направляющие втулки, наоборот, должны быть глубоко охлаждены. Тепловая деформация металла позволяет смонтировать их в посадочные места, а после выравнивания температур появляется требуемый натяг детали.

Гораздо проще выполнить операцию замены втулок (подшипников скольжения) шкива маслонасоса. По крайней мере, здесь не надо создавать специальный температурный режим сопрягаемых деталей.

Замена прокладки ГБЦ в Москве — цены

1. 18.06.2019
   Сергей:
   Запрос. Сколько стоит поменять прокладку ГБЦ ВАЗ 21120? И антифриз в системе?
   1. Техцентр «Автопилот» Речной вокзал:
      Отечественные авто не обслуживаем
   1. Автоцентр Автосервис в Филино:
      Доброе утро! 8000 руб. вместе с заменой антифриза..цена без учета запчастей
   2. Автоцентр Автосервис в Филино:
      Доброе утро! 8000 руб. вместе с заменой антифриза..цена без учета запчастей
   1. Устрада Авто на Речном:
      Добрый день!
      Цена по работам — 15000р.
2. 28.05.2019
   Эмил:
   Сколько стоит? По временному сокола.
   1. BigAutoDrive_чип тюнинг:
      Здравствуйте. Мерседесами не занимаемся .
   1. Автотехцентр «АвтоЮр»:
      Добрый день!
      Какой двигатель?
   2. Автотехцентр «АвтоЮр»:
      Добрый день!
      Какой двигатель?
   1. ООО ТрансЭнергоСервис:
      Здравствуйте мы занимаемся ремонтом грузовых автомобилей европейского производства
3. 14.04.2019
   Василий:
   Замена прокладки Г Б Ц Хонда аккорд
   1. Ремонт тракторов Рем-Трактор:
      15000 рублей замена прокладки ГБЦ
   1. Автотехцентр Гараж плюс:
      Добрый день к сожалению не поможем не профильный автомобиль
   1. Srt-team автосервис:
      15000р можем начать завтра
      это работа головка и прокладка в стоймость работ не входят
   1. Japancars:
      Здравствуйте Василий.
      Работы
      № п/п Работа Время (н/ч) Цена Стоимость
      1 Замена прокладки ГБЦ 14.<…>.00 <…>
      2 Переборка ГБЦ 5.<…>.<…>.66
      3 шлифовка ГБЦ 1.<…>.<…>.39
      Итого: 21.68 <…>

      Стоимость ремонтных работ: <…>

      Запасные части и расходные материалы
      № п/п Орги.Номер Наименование Срок Ед. изм Кол-во Цена Сумма
      1 Прокладка ГБЦ 1-2 раб. дня шт. 1.<…>.<…>.00
      2 Прокладка клапанной крышки шт. 1.<…>.<…>.00
      3 Прокладка колодца свечного шт. 4.<…>.<…>.00
      4 Прокладка впускного коллектора шт. 1.<…>.00 960.00
      5 Прокладка выпускного коллектора шт. 1.<…>.<…>.00
      6 Маслосъемный колпачек (впуск) шт. 8.<…>.<…>.00
      7 Маслосъемный колпачек (выпуск) шт. 8.<…>.<…>.00
      8 Кольцо уплотнительное топливной форсунки шт. 1.<…>.00 150.00
      9 Сальник коленвала передний PNA-003 (43x58x7) шт. 1.<…>.00 650.00
      10 Прокладка глушителя шт. 1.<…>.<…>.00
      11 Масло моторное Shell Helix Ultra 5W40 1л шт. 5.<…>.<…>.00
      12 Фильтр масляный шт. 1.<…>.00 620.00
      13 Прокладка под сливную пробку HON, SUZ шт. 1.000 50.00 50.00
      14 Антифриз готовый 1л. шт. 8.<…>.<…>.00
      15 Формирователь прокладок «Ультра Грей» серый 95г шт. 1.<…>.00 650.00
      16 Очиститель масляных загрязнений шт. 1.<…>.00 250.00
      17 WD-40 100мл Liqui Moly шт. 1.<…>.00 250.00
      Итого: 45.00 <…>

      Стоимость запчастей и материалов: <…>
      Общая стоимость ремонта: <…> РУБ

   2. Japancars:
      Адрес: Москва, Старокоптевский переулок, дом 6
      Телефон: <…>

      Адрес: Москва, Южнопортовая улица, 15 с 23А
      Телефон: <…>

4. 01.10.2018
   Роман:
   Пропадает антифриз из бачка и присутствует белый дым из выхломной, подозреваю прокладку, надо бы посмотреть и поменять если нужно. Ваз калина 1 2009гв
   1. Автосервис Авто-Моторс:
      замена прокладки гбц 8000,00 рублей
   1. ООО»Белый Сервис»:
      Здравствуйте,Вам нужно подьехать к нам на диагностику посмотрим и сделаем точное заключение по поломке
   1. Автосервис Гудзон:
      Добрый день, по Вашему описанию подозрение на прокладку ГБЦ, но возможно и засорение вентиляции картера. В любом случае, точно сможем сказать после диагностики. Стоимость — 500 рублей. Сообщите, что обратились через этот сайт и Вам предоставят скидку — 10%. Так же можно записаться по телефону — <…>
5. 29.03.2017
   Владимир:
   Форд торнео коннект <…>V 1.8 I бензиновый zetek 1.8 диагностика ДВС , замена прокладки ГБЦ и маслосьемных колпачков
   1. Автотехцентр МЭД:
      Добрый день Владимир. Стоимость работ по ремонту составит 15000 рублей. Обращайтесь

Проверка на микротрещины

При проверке прокладки ГБЦ важно обратить внимание на наличие трещин. Здесь используется несколько методов

Магнитно-порошковая проверка

Алгоритм действий имеет следующий вид:

Поставьте магниты со всех сторон головки. Насыпьте сверху ГБЦ стружку металла

Обратите внимание на «рисунок». Стружка потянется к магнитам, а в местах углублений и повреждений она остается

С помощью жидкости

Для проверки сделайте следующее:

1. Подготовьте подкрашенную жидкость с помощью керосина, ацетона или иного растворителя.
2. Нанесите состав.
3. Выждите пять-десять минут.
4. Удалите лишнюю жидкость.

При наличии дефектов их легко заметить даже без детального осмотра.

Проверка под давлением

Здесь применяется два пути — с окунанием в воду или без этого.

При погружении в воду сделайте следующее:

1. Закройте все каналы контура.
2. Вставьте его в тару и налейте теплую воду.
3. Подайте сжатый воздух в месте, где появляются пузырьки.

Без окунания:

1. Закройте отверстия.
2. Налейте в канал еще больше жидкости.
3. С помощью насоса нагоните воздух для создания давления в 0,7 Мпа.
4. Дайте головке отстояться два-три часа. В случае «ухода» воды можно говорить о необходимости ремонта.

Для ремонта применяется газовая установка с присадками с обязательным прогревом проблемных мест до температуры 200 градусов Цельсия и более. После завершения сварочных работ шов зачищается и опрессовывается.

Какую выбрать прокладку для клапанной крышки?

К выбору герметизирующего материала следует отнестись со всей серьёзностью. Последствий несвоевременной замены изношенного резинового материала не так много, но в некоторых случаях они могут приобретать серьёзный характер. Даже незначительная потеря моторного масла может стать причиной повышенного износа деталей двигателя. Через образовавшиеся щели внутрь узла может проникать грязь, пыль и прочие включения. А в дождливый период незащищенные элементы двигателя становятся уязвимыми перед водой.

Рекомендованы к монтажу следующие аналоги оригинальных резинотехнических изделий:

Что касается оригинала, то такое изделие, например, для автомобилей ВАЗ имеет артикул 2108-1003270. Цена на оригинальную прокладку составляет около 500 рублей. Основное её преимущество – она идеально вписывается в посадочное место, поэтому от водителя не требуется никаких доработок. В случае с аналогом вполне вероятно придется подгонять резиновый материал под соответствующие размеры.

Неисправности после ремонта гбц или замены прокладки

Машина не заводится

В случае отсутствия запуска машины после замены прокладки необходимо проверить наличие искры на свечах зажигания, давление топлива в рампе. Убедиться в отсутствии подсоса воздуха через штуцер на ресивере, предназначенный для трубки вакуумного усилителя тормозов.

Двигатель троит

Также, как и при капитальном ремонте головки, замена
прокладки ГБЦ сопряжена с снятием головки и, соответственно,
разъединением с датчиков разъемов, снятием высоковольтных проводов, трубок,
подключаемых к впускному коллектору (ресиверу) от вакуумного усилителя
тормозов, адсорбера, регулятора давления топлива.

Если двигатель троит после монтажа ГБЦ необходимо проверить все
электрические соединения и наличие подсоса воздуха, а также тепловые зазоры клапанов ГРМ. Реабилитация
после замены клапанов обычно длится на протяжении 500 км пробега, но
возможны случаи, когда после первого запуска необходимо корректировать тепловые
зазоры.

Неисправность, связанная с троением двигателя после ремонта может носить и временный характер, так как свечи зажигания могут быть мокрыми и после нескольких запусков, благодаря продувке и прокалке двигатель начинает работать ровно.

Двигатель дымит

После замены прокладки двигатель с увеличением температуры дымит. Такая ситуация является вполне нормальной. Сливается тосол, при разборке на поверхность двигателя попадает моторное масло и в процессе нагрева двигателя все эти жидкости испаряются, вызывая задымление.

После замены клапанов жрет масло

Заменили маслосъемные колпачки без снятия ГБЦ. Возможно установлены дефектные маслосъемные колпачки или произошло их повреждение во время запрессовки неисправной оправкой.

После замены клапанов нет компрессии

После замены клапанов рекомендуется прогреть ДВС и произвести измерение компрессии. В случае выявления низкой компрессии в одном или нескольких цилиндрах проверить и отрегулировать тепловые зазоры клапанов. Если нет компрессии во всех цилиндрах, и она равна нулю, то необходимо снять ГБЦ с целью ревизии целостности деталей газораспределительного механизма и при необходимости произвести комплексный ремонт двигателя.

Сколько стоит замена прокладки головки блока цилиндров?

Наиболее низкая стоимость на эту операцию для «Жигулей». В этих автомобилях системы двигателя хорошо доступны. Для замены прокладки придется демонтировать небольшое количество узлов. Помимо этого присутствуют шпонки, фиксирующие распределительные валы и цепные звездочки или ременные шкивы в определенном положении. На деталях и узлах нанесены метки, позволяющие собрать их без специальной оснастки.

Цена за работу в мастерской составляет в среднем 2000-2500 рублей. При этом еще 1500-2000 рублей уйдет на покупку запчастей, если конечно не покупать откровенную халтуру, стоящую копейки. Всего за замену прокладки планируем потратить около 4000 рублей.

Примерно в эту же сумму обойдутся работы по замене прокладки головки блока цилиндров на восьмиклапанных двигателях, например, «Восьмерок» и «Десяток». При этом следует понимать один факт, что болты крепления головки – одноразовые. Так как при монтаже они затягиваются определенным моментом, а потом доворачиваются на 90 градусов до начала деформации. Поэтому для повторного использования они уже непригодны.

Цена нового комплекта болтов составляет около 500-800 рублей. Планируемая итоговая стоимость будет составлять около 5000 рублей. Кстати приблизительно такую же сумму потребуют за работу по замене прокладки двигателя на «Ниве».

Если же у вашего автомобиля 16-клапанный мотор, например ВАЗ 2112, то конечная стоимость за работу обойдется на 1000 рублей дороже. Поэтому за все готовьтесь выложить около 6000 рублей.

Еще на 1000 рублей дороже ценятся работы по замене прокладки головки блока цилиндров на бюджетных иномарках с 16-клапанным двигателем. Сама прокладка, например для «Шевроле Лачетти», «Рено Логан», «Шкоды Фабия» может обойтись по стоимости не больше, чем для автомобиля «ВАЗ». Однако комплект болтов обойдется около 2000-2500 рублей. Поэтому в итоге готовимся отдать приблизительно 8000-8500 рублей.

На более дорогие иномарки стоимость по замене прокладки и покупки новых деталей могут сильно различаться. И многое зависит от того, в фирменный сервис вы обратитесь или нет. Например, для автомобиля «Мазда 3» и «Мазда 6» представленные цены колеблются в диапазоне от 4200, до 10500 рублей.

Можно предположить, что нижний предел может быть существенно увеличен за счет различных неполадок, выявленных при разборке. Хотя их там может и не быть, но цену за ремонт вам могут значительно поднять. В любом случае стоимость прокладки для автомобиля «Мазда» будет находиться в районе 2000-2500 рублей, а комплект болтов – 3000 рублей. Итоговую сумму, с учетом плавающей стоимости за работу не составит труда посчитать самостоятельно.

В эту же сумму за комплектующие можно вложиться, приобретая прокладку и болты для шестицилиндрового мотора «BMW 525». Цена работ по замене прокладки ГБЦ для такого автомобиля начинается с 6000 рублей. И может варьироваться в соответствии с формулировкой: «цена ремонта зависит от цены оборудования», а «BMW» никогда не относился к дешевым автомобилям.

В премиальном сегменте цены за работы и запасные части тоже стремятся вверх. Моторы дорогих автомобилей обычно включают множество дополнительных систем, делающих их рабочий цикл наиболее близким к идеалу. Но в то же время все эти новшества не делают современный автомобиль сверхнадежным. Наоборот, машина становятся менее надежной, так как установленные новшества сильно усложняют конечную конструкцию и существенно удорожают ее содержание, обслуживание и ремонт.

Однако рост стоимости расходных заменителей совсем не так велик, как цена самого автомобиля. Например, для «Мерседеса» за замену прокладки головки блока цилиндров на рядном 6-цилиндровом двигателе на специализированных сервисах потребуют от водителя 11160-12660 рублей и примерно 16880 на V-образном. Стоимость деталей, как ни странно, вполне соизмерима со стоимостью аналогичных деталей на более демократичных автомобилях, а вот цена работы на порядок выше.

Как купить прокладку ГБЦ

Для того, чтобы приобрести правильную запасную часть необходимо обладать следующей информацией:

• для иномарок необходим VIN машины;
• для отечественных авто — модель автомобиля и установленного двигателя.

Выбор производителей достаточно широк, можно приобрести оригинальную запчасть с клеймом производителя автомобиля или так называемый неоригинал. Во втором случае следует отдавать предпочтения изделиям известных компаний, специализирующихся на производстве компонентов для ремонта моторов. Их изделия дешевле оригинальных, но по качеству им ничем не уступают.

Приобретать уплотнительные элементы лучше в крупных сетях магазинов автозапчастей, с устоявшейся репутацией. Даже если приобретенная запчасть окажется некондиционной, что бывает крайне редко, у крупных торговцев проблем с заменой или возвратом, как правило, не возникает.

Когда необходима замена прокладки ГБЦ

Визуально определить, когда деталь пришла в негодность, очень сложно

Для этого следует обратить внимание на признаки и моменты, которые подскажут, что требуется ремонт. Необходимо помнить, что они не могут на 100% подтвердить, что прокладка требует немедленной замены, но закрывать глаза на симптомы нельзя

1. Ремонт. Прокладка ГБЦ – это одноразовая деталь, которая нуждается в замене при любой разборке двигателя. Не стоит экономить и оставлять старую, даже при идеальном внешнем виде. Устранить последствия будет дороже, чем покупка новой запчасти.

2. Антифриз в цилиндрах и пятна на щупе. Бывают случаи, когда прокладка прогорает между отверстиями, и в масло начинает попадать охлаждающая жидкость. Тогда на щупе образовывается пена, а также уменьшается уровень антифриза

Чтобы окончательно удостовериться в этом, следует обратить внимание на глушитель. Белый дым или густой пар говорит, что в цилиндрах присутствует жидкость

3. Течь моторного масла. Прокладка негерметична и пропускает техническую жидкость. Однако сначала следует узнать степень натяжения головки. Бывают моменты, когда она не закреплена как необходимо. Проверку можно сделать самостоятельно. Нужно только учесть последовательность и усилие затяжки шпилек. Для этого используется динамометрический ключ и руководство по эксплуатации. Если затянуть шпильки в неправильной последовательности, то образуется просвет, через который проникает масло. А чрезмерное усилие может сорвать крепежные элементы в гнездах.

Если течь исчезла, значит, причина была в протяжке. Если осталась – поможет только замена прокладки ГБЦ.

4. Пятна в антифризе. При неисправной прокладке масло попадает в охлаждающую жидкость, и образуется налет в радиаторе или расширительном бачке. Проверить это можно следующим образом. Открутив крышки емкостей, визуально убедиться в наличии посторонних примесей в технических средствах.

5. Пузырьки в радиаторе либо бачке. К их образованию приводит попадание выхлопных газов через прокладку ГБЦ в охлаждающую жидкость.

Особенности ремонта головки блока цилиндров лада гранта

Двигатель автомобиля лада Гранта имеет различия с мотором Калины. Головка блока, в сравнении с «калиновской» увеличина по высоте на 1,2 мм. Это связано с изменением камеры сгорания. Установлены облегченные поршня. Ремень ГРМ фирмы «Гейтс» доработан, работает в диапазоне температур от минус 40 до плюс 40 градусов. Заявленный пробег ремня до 200 тысяч километров.

Основной
особенностью ремонта ГБЦ гранты является применение металлокерамических седел.
На автомобиле Калина, 2114 и т.д. применены чугунные седла, которые возможно
обработать вручную, используя комплект отечественных шарошек.

Обработка металлокерамических седел требует износоустойчивого режущего инструмента. С целью успешной их обработки, головку устанавливают на станок NEWENContour—BB, разработанный специально для оперативной обработки седел и направляющих клапанов с цифровым управлением или вручную инструментом Neway.

Замена прокладки клапанной крышки своими руками

Чтобы поменять прокладку под крышкой клапанов, особых усилий не потребуется, это можно сделать даже у себя в гараже. Чтобы сделать замену прокладки клапанной крышки надо сделать такие действия:

1. купить новую прокладку, герметик и обесжириватель. Герметик должен быть подходящим для ГБЦ, чтобы он выдерживал высокую температуру и перепады температур;
2. далее надо отсоединить от крышки блока цилиндров все патрубки и другие элементы. Также если есть резиновые колечки под болты, то их тоже надо снять, чтобы они случайно не упали внутрь ГБЦ;
3. когда сняли крышку клапанов, то пришло самое время почистить места, где соединяется крышка и ГБЦ. Убрать все остатки старой прокладки и герметика, поверхность — обезжирить;
4. берем новую прокладку и с обеих сторон наносим герметик и устанавливаем на ГБЦ. Далее крышку устанавливаем на свое место и закручиваем болты.

В целом, в замене прокладки между ГБЦ и крышкой нет никаких сложностей. Если после замены прокладки масло все равно продолжает течь или даже еще больше стало течь масло, то причина может быть в следующем:

• прокладка бракованная или просто низкого качества;
• болты плохо или неравномерно затянуты;
• неравномерно был нанесен герметик.

Но как вы понимаете это все несерьезные причины, если человек «рукожоп» — тогда возможно сделать такие глупости. Если все делать нормально и на совесть: купить подходящую прокладку и герметик, и все ровно установить, то проблем точно не будет и масло не будет вытекать. На ремонте мотора экономить не стоит и лучше покупать оригинальную прокладку.

Если все-таки масло течет в месте соединения, то это значит, что крышка могла быть деформирована, но это маловероятно.

Что касается затягивания болтов, то лучше это делать с помощью динамометрического ключа в правильной последовательности и с необходимым усилием. Все эти тонкости можно посмотреть в инструкции, которая прилагается к конкретному автомобилю.
