Маслосъемные колпачки ваз 2107: замена своими руками

Порядок действий при замене

Если требуется замена маслосъемных колпачов ВАЗ 2110 8 клапанов, предназначающихся для иных авто, то необходимо учитывать следующие моменты:

Должны совпадать диаметры, что имеет клапанный стержень и направляющая втулка, местом расположения которой служи подсадочный поясок.
В сравнении с «родным» клапаном не должно быть превышения высоты более, чем на 0,5 миллиметра. В противном случае ход клапана будет очень большим и может повредиться тарелка пружины.
У колпачка не должно быть слишком большого диаметра. При этом обеспечится свобода прохода внутри клапанной пружины

Наиболее важно это для тех двигателей, клапан которых имеет две пружины. В этом случае наружный диаметр колпачка будет ограничиваться внутренней пружиной.
Близкими по размеру должна быть длина посадочного места на колпачке и направляющей втулке
Если поясок короткий, он может повреждаться краем втулки.
Обращают внимание и на внутренний профиль, который имеет поверхность колпачка.
При замене ВАЗ 2110 маслосъемных колпачков учитывается, в каком году он выпущен.

Как самому изготовить приспособления

Пользоваться специальным приспособлением удобно, так как нет необходимости его держать руками, оно удерживает пружины сжатыми при помощи болта. Если нет такого приспособления, можно изготовить его своими руками. Для этого достаточно иметь два стальных квадратных прутка 10х10 мм, длиной 300 мм. Их нужно скрепить в трех точках, по концам и посередине, таким образом, чтобы между ними, на подобии рельсов, оставался промежуток 12 мм, тогда цена будет значительно дешевле. Итак:

• Крепить можно любым способом; болтами, хомутами, сваркой, в местах крепления между прутками нужно поместить металлические пластинки толщиной 12 мм., которые и обеспечат необходимый зазор между прутами.
• В зазор будет входить шток клапана при отжиме пружин. Для установки клапанов, вместо оправки, можно использовать стальную трубку длиной 120 мм, с внутренним диаметром 14 мм, и медную шайбу с отверстием, подобранным по ободу колпачка.

Предварительная подготовка

Перед началом работ желательно посмотреть видео, замена маслосъемных колпачков ВАЗ 2106, однозначно нужно тщательно вытереть поверхность верхней части блока и крышку головки. Для удобства нужно снять корпус воздушного фильтра. Карбюратор закрыть пленкой или тканью от попадания грязи за время работы. Выкрутить свечи, снять крышку с прокладкой.

• Установить четвертый цилиндр в верхнюю мертвую точки при такте сжатия. Для этого коленчатый вал вращается до положения, при котором впускной и выпускной клапана четвертого цилиндра, остаются в закрытом состоянии до и после прохождения поршнем ВМТ. Это определяется по зазору клапана с коромыслом.
• Положение поршня определяется замером любым стержнем через свечное отверстие. Проверить совпадение меток на звездочке и корпусе.

Проверка совпадения меток

• Отверткой разогнуть стопорную шайбу, накидным ключом17 мм. освободить, но не откручивать, гайку крепления звездочки к распределительному валу.
• Накидным ключом13 ммоткрутить на два оборота колпачковую гайку фиксации натяжного устройства.
• Максимально освободить цепь.
• Открутить полностью гайку, аккуратно снять звездочку с оси распределительного вала.
• Чтобы цепь не упала со звездочки, нужно ее обвязать проволокой и вместе со звездочкой подвесить на краю блока цилиндров.

Последовательность разборки

Итак:

• Открутить девять гаек, удерживающих корпус распределительного вала, и снять его вместе с валом.
• Отверткой приподнять прижимную пружину, с небольшим усилием вытащить нажимной рычаг, пружину выдвинуть из-под стопора и выбрать наружу.
• Через свечное отверстие между днищем поршня и клапаном плотно вставляется мягкая проволока, чтобы клапан не падал при отжимании пружин. Чем выше будет часть штока, в которую вставляются фиксирующие сухарики, тем меньше нужно будет отжимать пружины для их установки.

• На ближайшую к клапану шпильку крепления корпуса распределительного вала, как на фото накручивается гайка, за которую захватом цепляется специальный съемник или конец самодельного приспособления. Оно с двух сторон охватывает шпильку, упирается в нижнюю плоскость гайки и ложится на верхнюю тарелку пружин.
• Шток клапана с сухариками пропускаются между прутками приспособления.

Отжимание пружин и снятие пинцетом сухариков

Нажимаем на рычаг, пружины сжимаются, тарелка с сухариками уходит вниз, сухарики попадают в зону более узкой части штока, и получают возможность выйти из отверстия тарелки. Нужно пинцетом или плоскогубцами их выбрать.

Приспособление освобождается и последовательно снимаются:

• тарелка;
• наружная пружина;
• внутренняя пружина;
• нижняя шайба внутренней пружины;
• шайба наружной пружины.

Чтобы снять нижние шайбы, нужно их поддеть отверткой.

• Плоскогубцами захватывается колпачок, покачивая, поднимается по штоку клапана.
• Затем устанавливается новый маслосъемный колпачок, и клапан собирается в обратной последовательности.
• Последовательно разбираются и собираются с новыми колпачками клапана четвертого и первого цилиндров.
• После этого, придерживая звездочку, поворачивается коленчатый вал до перехода в ВМТ поршней второго и третьего цилиндров. Последовательно на их клапанах производятся аналогичные работы. Можно считать, замена масляных колпачков на ВАЗ 2106 произведена.

https://youtube.com/watch?v=%250A

Установка новых колпачков

Обычно в комплект для установки маслосъемных колпачков входит втулка. Ее нужно надеть на стержень клапана, чтобы избежать повреждения рабочей каймы колпачка.

Выполняются следующие действия:

• внутренняя поверхность маслосъемного колпачка смазывается моторным маслом;
• перемещается по втулке до упора в направляющую клапана;
• достается установочная втулка;
• берется оправка, входящая в комплект съемника;
• новый колпачок напрессовывается на втулку направляющего клапана;
• все элементы системы монтируются в обратной последовательности;
• оловянный пруток извлекается, молотком наносятся несколько легких ударов по торцу клапанного стержня для установки сухарей;
• заменяются маслосъемные колпачки первого и четвертого цилиндров;
• фиксируется звездочка распределительного вала с цепью, коленвал поворачивается на 180 градусов;
• в положении ВМТ монтируются поршни второго и третьего цилиндров;
• колпачки этих цилиндров заменяются;
• после этого коленвал поворачивается на 540 градусов, и в положении ВМТ устанавливается поршень 4-го цилиндра;
• на шпильки головки блока монтируется корпус с распределительным валом, равномерно закручиваются гайки крепления;
• проводится установка звездочки с цепью;
• цепной натяжитель монтируется на прежнее место.

Данная пошаговая инструкция поможет начинающим и опытным водителям.

Сообщества › Клуб Любителей Классики (и не только) › Блог › Как заменить маслосъемные колпачки на ВАЗ-2107 своими руками

Внешним признаком износа маслосъемных колпачков (сальников клапанов) является кратковременное появление голубого дыма из выхлопной трубы при пуске двигателя после продолжительной стоянки или при торможении двигателем после длительного движения под нагрузкой. Причем, постоянное дымление обычно не наблюдается.

Также, косвенными признаками является увеличенный расход масла, замасленные электроды свечей зажигания, масляные подтеки на клапанах.

Аналогичные признаки наблюдаются и при соскакивании колпачков с посадочных мест направляющих втулок клапанов.Заменить колпачки можно без снятия головки блока цилиндров. Целесообразнее эту операцию проводить совместно с заменой деталей ГРМ или при плановой настройке тепловых зазоров клапанов.

Для этого нам понадобится:— Комплект маслосъемных колпачков Ø8 мм— Пара сухариков (не обязательно)— Установочная втулка (при наличии) или термоусадочная трубка Ø8-10 мм— Пруток оловянного припоя Ø7-8 мм или другого мягкого металла— Обрезок шнура или проволоки— Динамометрический ключ— Гаечные и торцовые ключи на 7,8,10,13,17— Рассухариватель клапанов— Цанговый съемник-оправка (желательно) или узкогубцы для съема колпачков— Оправка для запрессовки колпачков— Щуп 0,15 мм или рейка для настройки теплового зазора клапанов— Пинцет или магнитная отвертка— Отвертка, молоток

Итак, глушим двигатель и даем ему остыть. Снимаем крышку головки блока цилиндров и совмещаем метки ГРМ по верхней мертвой точке (ВМТ) 4-го цилиндра.

В этом положении поршни 1-го и 4-го цилиндров установятся в положение ВМТ, что исключит падение клапана в цилиндр при “рассухаривании” и облегчит его фиксацию оловянным прутком.

Ослабляем натяжитель цепи, отворачиваем гайку крепления и снимаем звезду распределительного вала вместе с цепью. Не допуская перескакивания цепи, связываем их вместе и фиксируем от падения в картер двигателя, чтобы не сбились фазы газораспределения.

Снимаем постель с распредвалом.

Откручиваем свечи, с помощью фонарика удостоверяемся, что поршень 1-го цилиндра находятся в верхнем положении. Преодолев усилие пружины, снимаем рокер (рычаг) клапана, а затем и саму пружину.С помощью подходящей торцевой головки наносим легкий удар молотком по верхней тарелке оттяжных пружин клапана для облегчения процесса “рассухаривания” в дальнейшем.

Вставляем оловянный прутик в свечное отверстие под клапан, надеваем рассухариватель и, продавливая тарелку, вынимаем освободившиеся сухарики пинцетом или магнитной отверткой. Затем снимаем рассухариватель, верхнюю тарелку с пружинами, а также опорную шайбу малой пружины.

С помощью цангового инерционного съемника легкими ударами бойка снимаем колпачок с направляющей втулки клапана. При отсутствии данного приспособления, в крайнем случае, можно воспользоваться узкогубцами.

Однако, работать следует очень осторожно, так как ими легко повредить направляющую втулку из хрупкой металлокерамики, что грозит внеплановым ремонтом головки

Протираем посадочное место, надеваем на стержень клапана установочную втулку (обычно идет в комплекте с колпачками) или подходящую по диаметру термоусадочную, чтобы не повредить рабочую кромку колпачка об выточку под сухари.

При значительном люфте и износе рабочих поверхностей направляющих втулок и стержня клапана желательно и необходимо тщательно обезжирить посадочные места, чтобы предотвратить соскальзывание колпачков с направляющих.

Надеваем колпачок и продвигаем до направляющей, предварительно смазав его рабочую кромку моторным маслом. Убираем установочную втулку, снимаем пружинку с колпачка, надеваем оправку и легкими ударами запрессовываем колпачок до упора, одеваем пружинку обратно.

Ставим пружины, тарелки и “засухариваем” клапан обратно, снимаем рассухариватель.После этого, пока поршень еще находится в ВМТ, вынимаем прутик и наносим несколько несильных ударов молотком по стержню клапана, чтобы убедиться, что сухарики надежно встали по месту.

Устанавливаем пружину и рокер на место.Аналогично меняем колпачки на втором клапане и на клапанах 4-го цилиндра. Затем, придерживая звездочку с цепью, проворачиваем коленчатый вал на 180°, а распредвал, соответственно, на 90° и заменяем колпачки 2-го и 3-го цилиндров. Для этого очень удобно использовать заднее колесо, вывешенное на 4-ой передаче.Заново выставляем коленчатый вал в положение ВМТ 4-го цилиндра и устанавливаем распредвал с звездочкой на место. Затяжку производим динамометрическим ключом с усилием 2,2 кгс·м согласно схеме затяжки.

После установки распредвала и натяжки цепи обязательно настраиваем тепловые зазоры в клапанах.Видео процесса:

Когда наступает время замены

Со временем уплотняющий материал маслосъемных колпачков становится твердым. В результате он теряет свою упругость, что приводит к просачиванию масла в цилиндр. Эта же проблема возникает и при неисправности поршневых колец.

Колпачки меняют в тех случаях, когда утечка масла происходит без видимых мест. Следите за тем, как ведет себя выхлоп во время движения. Резко затормозите автомобиль двигателем, а затем также резко нажмите на педаль газа. Если это приведет к появлению густого дыма из глушителя, значит пора осуществлять замну сальников.

Густой дым сизого цвета может появляться на автомобиле и после длительной стоянки.

Это легко объяснить. Если износились колпачки, это приводит к попаданию масла в цилиндр двигателя. Если же были изношены или закоксованы кольца поршней, то мотор ведет себя немного по-другому. За автомобилем будет оставаться дым только при движении на подъем или при быстром разгоне.

Если в дополнение к дыму вы наблюдаете повышение топливного расхода, снижение динамики мотора и проблемы во время запуска, это все может быть свидетельством об износе механизмов.

Зачем нужна регулировка клапанов

Многие автовладельцы думают, что регулировка клапанов требуется для того, чтобы снизить уровень шума работы двигателя. На самом деле все гораздо сложнее.

У каждой детали в силовом агрегате есть коэффициент расширения при нагревании. То есть, когда она нагреется до рабочей температуры, размеры немного увеличатся. Так происходит даже с самыми мелкими частями мотора. Именно поэтому зазор в приводе клапанов называют тепловым. Так, вот, представьте себе, что зазор недостаточно велик, и после нагрева распределительный вал будет постоянно держать открытым клапан. Это называется «зажат». Отсюда мы получаем уйму неприятностей и головных болей:

• Падение компрессии в цилиндре, как следствие — затрудненный запуск двигателя, недостаточная мощность, повышенный расход топлива, недостаточная температура сгорания и еще много чего;
• Постоянно открытый клапан — это неминуемое его сгорание. Сначала это будет нагар, потом он превратится в постоянно раскаленный осадок, который будет зажигать рабочую смесь тогда, когда ему вздумается. Закончится это все дорогим ремонтом. Кроме того, если двигатель инжекторный, есть риск уничтожить форсунку, и не только ее, потому что раскаленные газы будут вырываться во впускной коллектор. Естественно, если зажат будет впускной клапан. Тут будут и выстрелы карбюратор, и в воздушный фильтр, если первый установлен.

Если же клапан будет свободным, то есть, зазор слишком велик, то это приведет к неполному открыванию клапана, соответственно, к падению мощности, тут же будет и перерасход топлива, потому что придется подливать больше топлива.

Подготовка к ремонту

Обязательно нужно тщательно вымыть автомобиль, особое внимание уделить моторному отсеку. Но следует соблюдать аккуратность – не мочите компоненты системы зажигания, колодки проводов, датчики

Перед началом мойки обязательно отключите аккумуляторную батарею, а лучше полностью снимите ее с автомобиля.

Обязательно установите под задние колеса автомобиля противооткатные башмаки, включите первую скорость и выжмите ручной тормоз. И самое главное – нужно приобрести новые маслосъемные колпачки на ВАЗ-2107. Какие лучше – решать только вам, но старайтесь отдавать предпочтение тем производителям, продукция которых рекомендована заводом «АвтоВАЗ».

Выполнение настройки

Проверка и регулировка клапанов производится со стороны свечей зажигания.

Нумерация цилиндров и клапанов идет спереди, от радиатора охлаждения. Не забудьте установить рычаг коробки передач в нейтральное положение.

Чтобы правильно отрегулировать механизм, необходимо ключом для храповика совместить метку на шкиве коленчатого вала с отметкой I на корпусе мотора. Убедитесь, что поршень в 4 цилиндре находится в самом верху (ВМТ), опустив в свечной колодец отвертку. Если она провалилась, то в положении ВМТ находится поршень 1 цилиндра, а не 4-го, и нужно сделать полный оборот коленчатого вала. Дальше действуйте по следующему алгоритму:

1. Вставьте щуп между рычагом и шейкой распредвала на клапане №6 3 цилиндра. В идеале щуп должен входить в просвет с небольшим усилием.
2. Легкий ход щупа или невозможность его вставить свидетельствует о том, что клапан слишком отпущен либо зажат и нуждается в перенастройке.
3. Ключом на 17 ослабьте фиксирующую гайку, а с помощью регулирующей увеличивайте либо уменьшайте зазор. Эта гайка вращается ключом на 13.
4. Убедившись, что щуп ходит в зазоре туго, затяните фиксирующую гайку. Учтите, что при затяжке зазор уменьшается и нужно делать небольшую поправку.
5. Таким же образом отрегулируйте клапан №8 цилиндра №4.

При дальнейшей работе повторяется та же схема, а порядок регулировки показан в таблице. Каждый раз нужно поворачивать коленвал на 180° по часовой стрелке и производить настройку соответствующих номеров клапанов. Точность поворота поможет определить круглая метка на шестерне распределительного вала.

Сборка осуществляется в обратном порядке. Но прежде проверьте состояние цепи, накладки успокоителя и башмака натяжителя. При необходимости подтяните цепь. Также не помешает проверить прокладку клапанной крышки: она должна оставаться эластичной и не пропускать масло. После сборки запустите двигатель и оцените его работу на слух. Для верности стоит измерить давление в цилиндрах.

Конструктивным отличием большинства отечественных автомобилей, выпущенных в прошлом веке, является необходимость регулировки многих параметров вручную

Не является исключением и ВАЗ 2106, для поддержания которого в исправном состоянии важно своевременно проводить техническое обслуживание всех систем, в том числе и проводить периодическую регулировку тепловых зазоров клапанов

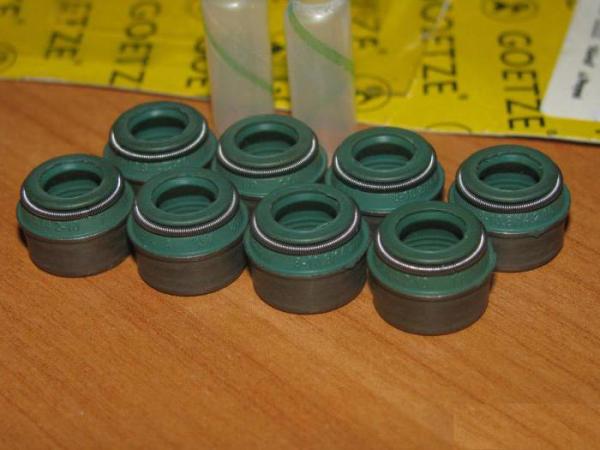

Маслосъемные колпачки нива, немецкий производитель Goetze

МС колпачки Goetze С 2020 года я работаю с данным производителем, немецкой фирмой Goetze. В данный момент бренд входит в концерн Federal Mogul. Перешел на него по причине комплектности изделий. В каждой упаковке идут 2 защитных «презерватива», для одевания колпачков на клапан. А в коробочки Victor Reinz, их почему то класть перестали. Это было основной причиной, перехода с одного производителя на другого. Данные маслосъемные колпачки сделаны для клапанов с ножкой 8 мм, поэтому подходят для широчайшего спектра двигателей (ВАЗ, УАЗ, Газель). Опыт работы и статистика накопились по ним в очень большом объеме. По качеству все как должно быть – на морозе не дубеют, безболезненно купаются в бензине и горячем масле. В общем, делают то, что положено МС колпачкам. На данный момент может быть круче только японские колпачки NOK, но на данные клапана их продукции я не нашел. Наверное потому, что 8 мм клапан в японских двигателях, это мезозойская эра.

Демонтаж маслосъемных колпачков

Замена маслосъемных колпачков ВАЗ 2107 начинается с разборки части газораспределительного механизма и снятия старых колпачков. Для этого необходимо выполнить следующие операции:

выкрутить свечи зажигания, используя специальный ключ;

Примечание: после снятия свечей следует проверить их состояние и при необходимости заменить.

• выкрутить болты крышки ГРМ;
• снять крышку;
• выставить положение распредвала по меткам;
• отогнуть лепестки стопорной шайбы, предотвращающей откручивание болта крепления звездочки распредвала;
• выкрутить болт;

Совет: чтобы предотвратить проворачивание распредвала, необходимо включить первую скорость КПП.

• открутить крепление натяжителя цепи;
• снять натяжитель;
• снять звездочку;

Совет: чтобы не пришлось заново выставлять положение цепи на зубьях звездочки, надо привязать цепь к звездочке проволокой и положить на блок цилиндров.

• открутить гайки крепления корпуса подшипника распредвала;
• извлечь корпус с распредвалом;
• снять рокера (коромысла) клапанов.

Для снятия маслосъемных колпачков проделать следующие операции с каждым из впускных и выпускных клапанов:

• вставить в отверстие свечи оловянный пруток (диаметром 8 мм), препятствующий опусканию клапанов;
• закрепить съемник (рассухариватель) на шпильках так, чтоб кронштейн упирался в тарелку пружины клапана;
• нажать съемником на тарелку, сжать пружину клапана и вытащить сухари из проточки клапана;
• снять рассухариватель;
• демонтировать пружины с тарелкой и опорной шайбой;
• поддеть отверткой и снять маслосъемный колпачок.

Примечание: замена клапанов ВАЗ 2107 также производится с помощью рассухаривателя. Но перед операцией необходимо снять головку двигателя, чтобы обеспечить возможность снятия и установки клапанов.

Немного теории

Основная задача маслосъемных колпачков – уплотнение пары, клапан-направляющая. Дабы в камеру сгорания не попадало масло, которое совершенно там не нужно. К слову сказать, колпачки важны только на впускных клапанах, поскольку именно во впускном тракте образуется разряжение. В выпускном тракте у нас образуется избыточное давление, поэтому по большому счету маслосъемные колпачки играют там, скорее «декоративную роль». В этом плане отличились америкосы, иногда в полном комплекте прокладок на двигатель, ВООБЩЕ НЕТ колпачков на выпускные клапана. В старые, давние времена колпачки делались из резины, каучука и фторопласта. Сейчас материалы, уже сплошь синтетические. Самые популярные — это Акрил (рабочий температурный диапазон -40C до +180С) и Витон (рабочий температурный диапазон -40C до +250С). Второй материал более современный и служит более долгий срок. Выбор маслосъемных колпачков на наши клапана очень большой. Elring (Германия), Goetze (Германия), Victor Reinz (Германия), Corteco (Италия). Пару раз меня подвело качество колпачков и манжет, производителя Ajusa (Испания). После этого я их не рекомендую. Очень хорошее соотношение цена-качество у кировочепецкого бренда «резерв», но к сожалению очень трудно найти оригинальную продукцию. Иногда на форумах можно услышать фразу, я поставил на машину колпачки Audi или BMW. Это заблуждение, поскольку автопроизводители сами не производят данные артикулы, а делают заказы и закупают продукцию, как раз у вышеозначенных производителей резинотехнических изделий.

Снятие старых колпачков

рассухариватель

• Убирается воздушный фильтр, а за ним – крышка с головки блока;
• Коленвал вручную вращается до тех пор, пока метка, имеющаяся на звездочке распределительного вала, не совпадет с отметкой на корпусе его подшипников. Эта манипуляция ставит поршни 1 и 4 цилиндров в положение, при котором гарантировано удерживание клапана и предотвращение его падения в цилиндр. Заодно будет проще временно зафиксировать клапан;
• На стопорной шайбе отжимаются лапки, затем отпускается (но не откручивается вовсе) болт, которым крепится звездочка распредвала;
• Колпачковая гайка на натяжителе отворачивается приблизительно на пол-оборота;
• Его башмак отжимается отверткой, ведомая ветка цепи ослабляется, и гайка затягивается обратно;

• Ослабленный болт откручивается полностью, звездочка распредвала демонтируется (придерживайте цепь!), и вместе с цепью крепится проволокой, чтобы они не упали;

• На корпусе подшипников свинчиваются 9 гаек, после чего он снимается;
• На свече с 1 цилиндра отсоединяется провод; она убирается;
• Снимается рычаг от привода клапанов. Тут понадобятся силы, поскольку пружина будет противодействовать этому. Затем она выводится из-под пластины-стопора и тоже убирается;
• Контргайка на регулировочном болте отпускается, сам болт выкручивается, а вместо него вворачивается устройство для сжатия клапанных пружин (рассухариватель);
• В дырку от свечки вставляется прутик из мягкого металла подходящего диаметра – он застопорит клапан закрытым после проведения рассухаривания;
• Болт на устройстве закручивается, оно сжимает пружины клапана, и сухари высвобождаются. Если они несколько прикипели внутри, через оправку по тарелке наносится несильный удар;
• После рассухаривания по очереди снимаются: тарелка, обе пружины (внешняя и внутренняя), шайбы с них (в обратном порядке, первой снимается внутренняя), и за ними – истертый маслосъемный колпачок;
• При демонтаже колпачка нельзя поддевать его отвертками и тащить. Втулка, на которой он надет, выполнена из металлокерамики, вы можете отколоть ее кромку.

Регулировка клапанов

В первую очередь, на карбюраторном автомобиле снимаем карбюратор и воздушный фильтр, а на инжекторном только патрубки, которые помешают снять крышку клапанов.

Затем откручиваем по периметру все гайки на 10 при помощи торцевого ключа, обязательно собираем шайбы в тару, чтобы не потерять, поскольку они достаточно специфичны. Конечно, можно потом и приобрести их в магазине, но это может значительно затянуть процесс работы.

Теперь берем кривой стартер или ключ, затем вращаем коленвал по часовой стрелке до того момента, пока метка на шкиве не совпадет с последним по ходу отливом на лобовой крышке. Этим действием мы установили поршни первого и четвертого цилиндров в верхнюю мертвую точку. Именно в этот самый момент клапана в данных цилиндрах должны быть полностью закрыты, соответственно именно в таком положении проводится регулировка.

Двигатель ВАЗ 2106 работаем по схеме 1-3-4-2. То есть, когда поршни первого и четвертого цилиндров находятся в верхних мертвых точках, поршни третьего и второго находятся в нижних.

Итак, после того, как мы выставили поршни как надо, приступаем к регулировке клапанов. Определить те, что нам нужны, можно простым покачиваем коромысел — будет слышно легкое постукивание. Нам нужны клапаны 8 и 6, считаем от переда автомобиля.

Для регулировки вставляем щуп между кулачком распредвала и коромыслом. Если щуп входит с натягом, и выходит так же, то регулировать ничего не надо. Если он легко проходит, то надо открутить контргайку и выкрутить регулировочный болт. В это время, пока выкручиваем, ерзаем щупом, чтобы поймать оптимальное положение.

После того, как оно определено, затягиваем контргайку

Очень важно следить, чтобы регулировочный винт не крутанулся ни на градус. В любом случае, надо проверить

Для этого снова ерзаем щупом. Если это невозможно, или на оборот, щуп передвигается без усилий, повторяем процедуру.

В этот момент, если посмотреть на шестерню распределительного вала, метка на ней совпадает с отливом на корпусе распредвала. Так вот, это самый лучший ориентир, потому что коленвал надо будет провернуть ровно на 180 градусов, распредвал же сделает поворот на 90 градусов. Проводим регулировку 4 и 7 клапана. Далее проворачиваем коленвал снова и проводим регулировку клапанов в соответствии с таблицей.

Обсуждать сборку смысла нету

Единственное, на что стоит обратить внимание — это на плоскость плиты крышки клапанов. Со временем ее продавливает шайбами, поэтому требуется правка

Если видны углубления в местах затяжки, то ее надо править на наковальне.

Диагностика дымления двигателя в гаражных условиях

Итак,  чтобы понять, почему мотор дымит, а также когда кольца или колпачки являются проблемой, можно использовать методы первичной диагностики. Кстати, определить, что становится  причиной дымления двигателя, вполне можно самостоятельно.

Для этого не нужно иметь специальное оборудование, достаточно будет только компрессометра. Чтобы понять причины появления такой проблемы, нужно немного изучить принцип работы двигателя внутреннего сгорания и процессы внутри ДВС.

Для воспламенения горючей смеси её необходимо сжать. Сжатие в цилиндрах обеспечивает поршень, на который для уплотнения устанавливаются поршневые кольца. Между поршнем, кольцами и стенками цилиндра происходит трение. Для снижения износа трущихся деталей в их рабочую зону (на трущиеся поверхности) подается моторное масло. Износ маслосъемного кольца является виновником попадания масла в камеру сгорания.

Второй путь, по которому моторное масло может попасть в камеру сгорания, является зазор между клапаном и направляющей втулкой. Для того чтобы избежать попадания масла в камеру сгорания топлива, стержень клапана и направляющую втулку уплотняют с помощью маслосъемных колпачков (сальников клапанов).

Когда материал, из которого изготовлены сальники клапанов, теряет свою упругость, открывается доступ масла в цилиндр. Но бывает и так, что обе неисправности совпадают, моторное масло проникает в цилиндр как через изношенные кольца, так и через маслосъемные колпачки.

Методы диагностики колец и колпачков

• Наблюдение за состоянием мотора. Диагностика нужна тогда, когда было замечено резкое уменьшения уровня масла без видимых протечек. Клубы дыма из двигателя при резком надавливании на педаль газа при разгоне – признак износа маслосъемных колпачков.
• Несколько иначе ведёт себя мотор при износе или закоксовывании поршневых колец. В этом случае сизый дым проявляется при работе мотора под нагрузкой, при движении на подъём, при обгонах и резком наборе скорости. В зеркало заднего вида можно увидеть, как за автомобилем тянется дымный след.
• Потеря мощности двигателем, трудный пуск и повышенный расход топлива-показатель износа поршневых колец. О проблемах с кольцами может указать и состояние свечей зажигания. Выкрутите свечи и внимательно их осмотрите. Если рабочая зона свечи имеет чёрный цвет, это верный признак износа поршневых колец.

Еще можно также воспользоваться компрессометром. Проверку компрессии двигателя нужно проводить только на прогретом до рабочей температуры силовом агрегате.  Для диагностики потребуется:

1. Вывернуть свечи из головки блока цилиндров, затем поставить машину на ручной тормоз, а рычаг переключения передач перевести в нейтральное положение.
2. С усилием вставить головку компрессометра в отверстие для установки свечи зажигания.
3. На несколько секунд провернуть стартером коленчатый вал двигателя. Прибор покажет компрессию в этом цилиндре. При её низком значении рекомендуется произвести повторную проверку, но перед этим залить в цилиндр 20-30 грамм моторного масла. Увеличение показателя компрессии после заливки масла подтвердит  предположение об износе поршневых колец.
