Замена подшипника полуоси ваз 2107 своими руками

Содержание:

Как менять подшипник?

Работы по ремонту и замене можно выполнять в гараже или на улице. Главное – выбрать относительно ровную поверхность покрытия для работы, что бы авто при ремонте стоял более устойчиво.

Для начала запаситесь необходимым инструментом, подготовьте торцовый (можно рожковый) ключ на «десять», торцовый ключ на «семнадцать» (если есть головка такого диаметра, то это только плюс), подготовьте домкрат.

Учтите, что обычный ключ на «17» не очень удобно использовать, поэтому лучше оптимизировать инструмент – приварить головку к воротку в виде буквы «Т».

Запчасти лучше покупать после того как вы все разберете, так как бывают случаи, что после демонтажа придется покупать новую полуось.

Итак, вам понадобится:

Последовательность действий по смене подшипника на полуоси ВАЗ 2107:

1. Ставьте машину на ровную поверхность, устанавливайте фиксирующие башмаки по заднее и переднее колесо с другой стороны.

2. Немного выкручивайте винты на заднем колесе и поднимайте машину домкратом.

3. Устанавливайте специальный подпор, который убережет от случайного падения одной из сторон автомобиля. Как вариант, можно использовать пустую металлическую канистру.

4. Выкручивайте болты до конца, и демонтируйте колесо.

5. С помощью торцового ключа на десять вкручивайте направляющие и аккуратно «выдавливайте» тормозной барабан (самый простой способ – сбить его с помощью деревянного бруска и молоточка).

Если эти методы не помогли, тогда попробуйте еще один способ. Убедитесь, что машина хорошо зафиксирована, выжмите сцепление, поставьте ручку КПП в положение второй передачи запустите движок отпустите сцепление, раскрутите немого барабан (сильно не газуйте). После этого резко нажмите на педаль тормоза. Как правило, уже через несколько попыток барабан легко снимается.

Обратите внимание! При снятии барабана таким образом нужно действовать предельно аккуратно, возле машины находится не кого не должно, так как барабан может слететь. 6

Ключом на «семнадцать» через специальные отверстия фланца выкручивайте крепежные болты, которые фиксируют полуось

6. Ключом на «семнадцать» через специальные отверстия фланца выкручивайте крепежные болты, которые фиксируют полуось.

7. Демонтируйте полуось. Если сделать это не удается, посадите колесо на два болта и, подергивая его, (движения должны быть как можно резче) снимите изделие. Если оно не поддается, то действуйте путем раскачивания.

Далее занимайтесь заменой подшипника. Учтите, что если под рукой нет специального съемника, то эта операция займет у вас много больше времени.

Когда и почему выходит из строя подшипник полуоси на Нива Шевроле

Свою историю Chevrolet Niva ведет от обычной Нивы или ВАЗ 2121, которая встала на конвейер более 40 лет назад. В свою очередь этот вазовский внедорожник разработан на узлах и агрегатах ВАЗ 2106 и имеет много общих с ним конструктивных решений — как удачных, так и сомнительных. Слабым местом стали шарикоподшипники задней полуоси.

Подшипник размещен внутри чулка заднего моста ближе к ступице и запрессован с натягом на полуось. Второй конец полуоси свободно входит в дифференциал заднего редуктора и ничем там не фиксируется. Со стороны колеса полуось крепится пластиной с 4 болтами. Поэтому при езде по бездорожью или установки колес большего диаметра на сам подшипник действуют как осевые, так и радиальные силы. Этой нагрузки достаточно, чтобы быстро прикончить относительно слабый однорядный подшипник. Если на жигулях эта проблема стоит не так остро, то на более массивном автомобиле поломка встречается гораздо чаще.

Основные причины выхода из строя:

  • неаккуратная езда на бездорожье, особенно в сочетании с резкими ударами;
  • преодоление бродов и попадание влаги внутрь моста;
  • износ сальника и попадание масла из заднего редуктора;
  • смещение запорного кольца из-за его неправильной установки или брака;
  • радиальное биение полуоси (обычно возникает из-за деформации самого вала);
  • повреждение посадочных площадок на полуоси или внутри чулка моста;
  • установка колес большего диаметра и вылета, чем рекомендуемые заводом.

Полуось ваз 2107, 2106, 2101 — снятие и замена.

Описываемый подшипник автомобиля выполняет важную функцию обеспечения перемещений и вращения сопряженных с ним деталей задней полуоси. Ниже перечислены некоторые основные признаки, которые могут указывать на его неисправность.

  1. При езде по неровной дороге с небольшой скоростью появление в районе полуоси постукиваний различной частоты. Звук может исчезать или приглушаться при выезде на гладкую, ровную дорогу с повышением передачи на 4-ю и 5-ю.
  2. Появление непривычного постоянного повышенного гула при движении авто со стороны задних колес.
  3. Появление люфтов.
  4. Шаткость колес.
  5. Появление непривычных шумов при разгоне, торможении и повороте транспортного средства.

Немаловажное значение играет то, как ухаживает за машиной хозяин. Подшипник нуждается в периодической смазке, которая способна значительно продлить срок его эксплуатации

Тянуть с диагностикой и ремонтом не советуют. Ведь если подшипник заклинит, задняя полуось с колесами может полностью потерять управление.

Вывешиваем заднюю часть автомобиля на опоры, снимаем сначала заднее колесо, затем тормозной барабан. С помощью домкрата приподнимаем край балки заднего моста, чтобы после снятия полуоси не выливалось масло.

Головой на 17 через отверстия во фланце задней полуоси ваз 2107 отворачиваем четыре гайки.

На фланце полуоси закрепляем ударный съемник и выбиваем заднюю полуось ваз 2107 из балки.

Вместо этого можно использовать снятое колесо. Разворачиваем его и ставим обратной стороной. Прикручиваем на два болта и резко выдергиваем заднюю полуось.

Полуось вынимается вместе с маслоотражателем, пластиной крепления, подшипником и запорным кольцом.

Между фланцем балки и щитом тормоза установлено резиновое уплотнительное кольцо.

Не очень сильными ударами молотка по торцевой головке, или отрезку трубы подходящего диаметра, запрессовываем новую манжету.

При деформации полуоси, больших радиальных и осевых зазорах в подшипнике, смещении запорного кольца, износе шлицев – полуось необходимо заменить на новую в сборе. Самостоятельная замена только подшипника и запорного кольца не рекомендуется. Устанавливаем полуось в порядке, обратном снятию. Замена полуоси на ваз 2106 — это не ремонт ниссан, поэтому не нужно использовать дорогостоящую смазку. Перед установкой смазываем рабочие поверхности манжеты смазкой Литол-24.

После этого можно производить замену либо самой полуоси, либо же ее подшипника в случае необходимости (об этом как-нибудь в следующих статьях напишу). Установка проходит в обратной последовательности и не занимает много времени. Единственное, что стоит отметить, что при установке необходимо, чтобы она совпала по шлицам и небольшим ударом по ней набить. Но думаю, что из видео ролика все итак видно. Что касается цена новой полуоси на ВАЗ 2106, то она может оставлять от 100 до 1300 рублей.

К основным поломкам полуосей можно отнести:

  • деформацию вала;
  • перелом;
  • износ или срезание шлицев;
  • повреждение резьбы крепления колёсного диска.

Деформация

Полуось, хоть и изготовлена из высокопрочной стали, под воздействием высоких нагрузок может деформироваться. Такая неисправность, зачастую, является следствием заклинивания редуктора, проблем в работе подшипника, а также попадания соответствующего колеса в глубокую выбоину. Признаком деформации полуоси является сильная вибрация колёсного диска, иногда сопровождающаяся гулом, стуком, треском.

Перелом

Естественный износ шлицев полуоси может проявиться после 200–300 тыс. км пробега. Чаще встречается их срезание, возникающее при заклинивании одного из колёс и неисправности редуктора. Также шлицы срезаются вследствие износа зубьев шестерни полуоси, которые входят с ними в зацепление.

Признаком повреждения шлицев является хруст со стороны редуктора

Признаком износа или срезания шлицев является хруст (треск) со стороны полуоси, возникающий, обычно, при старте или движении под гору. Хруст свидетельствует о том, что зубья шестерни проскальзывают между шлицами полуоси.

Повредить резьбу на фланце довольно сложно, но все же подобные неприятности случаются. Причиной этому могут быть несоблюдение момента затяжки колёсных болтов, неправильно заданное направление болтов при закручивании, нарушение резьбового шага на болтах. Признаком повреждения резьбы является вертикальный люфт колеса, биение в задней части машины во время движения.

При обнаружении перечисленных неисправностей полуось (одну или обе) нужно заменить. Продолжать движение на автомобиле с неисправными полуосями крайне опасно.

Замена подшипника полуоси

Полуось — неотъемлемая часть заднего моста ВАЗ 2107. Сама полуось практически не ломается, но подшипник, посредством которого она крепится к чулку моста, иногда выходит из строя. Его назначение — плавно и равномерно вращать полуось во время движения автомобиля. Признаки неисправности подшипника такие же, как и у ступичных элементов. При возникновении неполадок необходимо демонтировать полуось и заменить неисправную деталь.

Снятие подшипника

Перед началом работ нужно подготовить следующий перечень инструментов:

  • комплект торцевых ключей с воротком;
  • молоток;
  • плоскую отвёртку;
  • зубило;
  • болгарку;
  • новый подшипник полуоси со стопорным кольцом.

Для замены выполняют следующие шаги:

  1. Вывешивают заднее колесо при помощи домкрата, после чего снимают его, не забывая установить упоры под передние колёса.
  2. Демонтируют тормозной барабан.

  3. С применением плоскогубцев и отвёртки демонтируют тормозные колодки.
  4. Торцевым ключом на 17 откручивают крепление полуоси.

  5. Вынимают полуось из чулка заднего моста.

  6. Демонтируют изношенный подшипник путём наставки подходящего по размеру ключа и нанесения по инструменту ударов молотком. Довольно часто для снятия подшипника приходится разрезать обойму болгаркой, поскольку деталь довольно прочно сидит на полуоси.

Установка новой детали

После снятия подшипника можно тут же приступать к обратной сборке:

  1. Очищают полуось от загрязнений и протирают ветошью.
  2. Напрессовывают новый подшипник на полуось, после чего насаживают стопорное кольцо. Для монтажа последнего его желательно разогреть при помощи паяльной лампы, что обеспечит более лёгкую посадку и надёжное удержание после остывания.

  3. Удаляют старый сальник полуоси из чулка заднего моста при помощи отвёртки или пассатижей.

  4. Забивают новый уплотнитель через подходящую по размерам наставку.

  5. Монтируют полуось на место. Гайку крепления пластины подшипника полуоси затягивают с моментом 41,6–51,4 Н·м.

Видео: замена подшипника полуоси на «классике»

Замена ступичного подшипника на ВАЗовской «семёрке» не является сложной процедурой. Для её проведения потребуется подготовить необходимый инструмент и материалы, а также ознакомиться с пошаговой инструкцией. При выборе качественного изделия и правильном проведении ремонтных работ подшипник будет работать длительное время без каких-либо проблем.

Замена полуоси и ее манжеты (сальника) Ваз-2107

Замена полуоси и ее манжеты

ПОРЯДОК ВЫПОЛНЕНИЯ

Вывешиваем заднюю часть автомобиля на треноги, снимаем заднее колесо и тормозной барабан. Домкратом приподнимаем разбираемый край балки заднего моста, чтобы после снятия полуоси масло не выливалось.

Головкой «на 17» через отверстия во фланце полуоси отворачиваем четыре гайки.

Снимаем пинцетом упругие шайбы.

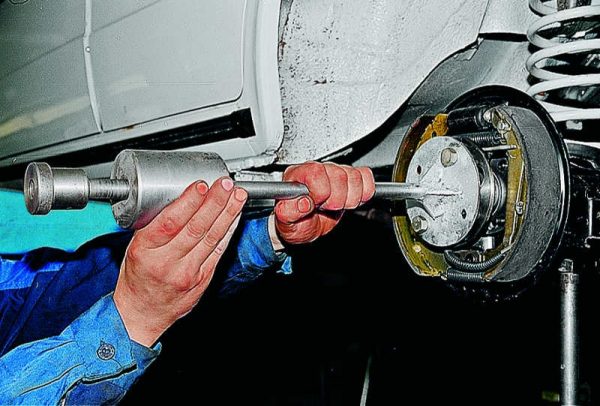

На фланце полуоси закрепляем ударный съемник и выбиваем полуось из балки.
Вместо этого приспособления можно воспользоваться снятым колесом. Устанавливаем его обратной стороной на двух болтах и резким движением выдергиваем полуось.

  • Полуось вынимается вместе с маслоотражателем, пластиной крепления, подшипником и запорным кольцом.
  • Между фланцем балки и тормоз-ным щитом установлено резиновое уплотнительное кольцо.

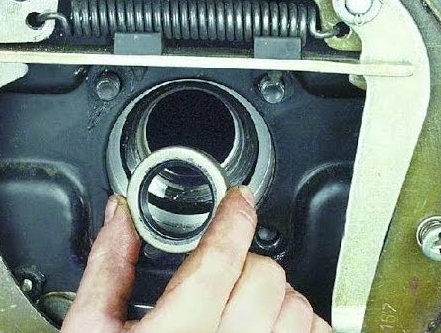

  • Раздвижными пассатижами вынимаем манжету полуоси из гнезда в балке заднего моста.

Легкими ударами молотка по торцевой головке (отрезку трубы подходящего диаметра) запрессовываем новую манжету.
При деформации полуоси, больших радиальных и осевых зазорах в подшипнике, смещении запорного кольца, износе шлицев – полуось необходимо заменить на новую в сборе. Замена только подшипника и запорного кольца не рекомендуется.

Устанавливаем полуось в порядке, обратном снятию. Перед установкой смазываем рабочие поверхности манжеты смазкой Литол-24.

HdSxozARNdCZoZ0rmlIZmTSTN29TNdkrbraqebaqo3I5Ndk9etIUo3AwmLs6nl5wnl5SFlEwN2GVh3OUMDIuhRk4gDA4h2QSnlOuOBu0gBAypbefebaqebAsmLIQFlCsFlGwnlKxOB0rm2cWoDKrFJcZgBk2hJgZgBm4GJszhBarbraqebaqMdC0mj1QMb1ZNd90HjeZhBi4hBq0gZg4eR48F2SxoZ4=

Признаки неисправности

Как только водитель заметил какие-либо изменения в работе заднего моста (например, появились посторонние звуки, которых раньше не было), он должен как можно быстрее отреагировать на эти перемены, чтобы не усугубить возможную неисправность. Наиболее типичным признаком таких неполадок может быть повышенный уровень шума:

  • исходящий от задних колёс;
  • во время работы заднего моста;
  • при разгоне машины;
  • при торможении мотором;
  • при разгоне и торможении мотором;
  • во время поворота транспортного средства.

Помимо этого, свидетельствовать о неисправности заднего моста могут стук в начале движения авто и утечка масла.

Утечка масла свидетельствует о неисправности заднего моста ВАЗ 2107

Скрежет при движении

Причинами скрежета со стороны заднего моста при движении автомобиля могут быть:

  • износ или разрушение подшипников полуоси или дифференциала;
  • деформация балки или полуосей;
  • неправильная регулировка, повреждение или износ шестерён или подшипников редуктора и дифференциала;
  • износ шлицевого соединения с полуосевыми шестернями;
  • неправильная регулировка зацепления зубьев шестерён главной передачи;
  • недостаточное количество масла.

Кардан крутится, а машина не едет

Если карданный вал вращается, а машина при этом стоит на месте, причиной может быть выход из строя шлицевого соединения полуоси или износ зубьев шестерён дифференциала или главной передачи. В любом случае если кардан крутится, а машина не едет, это свидетельствует о достаточно серьёзной поломке и, скорее всего, потребуется замена полуосей подшипников или шестерён.

Течь масла из корпуса и со стороны хвостовика

Наиболее вероятные причины течи масла из корпуса заднего моста:

  • износ или повреждение сальника ведущей шестерни;
  • износ сальника полуоси, определяемый по замасливанию тормозных щитов, барабанов и колодок;
  • ослабление болтов крепления картера редуктора заднего моста;
  • повреждение уплотнительных прокладок;
  • осевой люфт хвостовика;
  • заклинивание сапуна.

Колёса заклинены и не вращаются

Если заклинило задние колёса, но барабан и колодки при этом в порядке, причиной такой неисправности может быть выход из строя подшипников или самой полуоси. Скорее всего, в этом случае подшипники рассыпались или полуось деформировалась (например, вследствие удара) и детали нуждаются в замене.

Основные технические характеристики полуосей ВАЗ 2107 и их элементов

Полуоси для «семёрки» в России выпускаются под каталожным номером 21030–2403069–00. Правая и левая детали, в отличие, от некоторых других заднеприводных машин, у ВАЗ 2107 абсолютно идентичные. Они имеют диаметр 30 мм (под подшипник) и 22 шлица. В продаже можно встретить и так называемые усиленные полуоси с 24 шлицами, но для их установки потребуется менять конструкцию редуктора.

Подшипник полуоси

Подшипник — это именно тот элемент, на который приходится большая часть нагрузок. И хотя его заявленный ресурс составляет порядка 150 тыс. км пробега, он может прийти в негодность гораздо раньше. Все зависит от условий эксплуатации автомобиля, исправности других деталей трансмиссии, а также качества его изготовления. Самыми надёжными, на сегодняшний день, считаются подшипники Вологодского подшипникового завода, выпускаемые под артикулами 2101–2403080 и 180306. Импортные аналоги имеют каталожный номер 6306 2RS.

Таблица: размеры и технические характеристики подшипника 2101–2403080

Позиция Показатель
Тип Шариковый
Число рядов 1
Направление нагрузок Двухстороннее
Диаметр наружный/внутренний, мм 72/30
Ширина, мм 19
Грузоподъёмность динамическая/статическая, Н 28100/14600
Масса, г 350

Сальник

Манжета полуоси имеет гораздо меньший ресурс, нежели подшипник, так как её основным рабочим материалом является резина. Менять её нужно через каждые 50 тыс. км пробега. Сальники полуоси выпускаются под каталожным номером 2101–2401034.

Таблица: размеры и технические характеристики сальника полуоси ВАЗ 2107

Позиция Показатель
Тип каркаса Обрезиненный
Тип резины по ГОСТ 8752–79
Диаметр внутренний, мм 30
Диаметр наружный, мм 45
Высота, мм 8
Диапазон температур, 0С -45 – +100

Признаки неисправности

Как только водитель заметил какие-либо изменения в работе заднего моста (например, появились посторонние звуки, которых раньше не было), он должен как можно быстрее отреагировать на эти перемены, чтобы не усугубить возможную неисправность. Наиболее типичным признаком таких неполадок может быть повышенный уровень шума:

  • исходящий от задних колёс;
  • во время работы заднего моста;
  • при разгоне машины;
  • при торможении мотором;
  • при разгоне и торможении мотором;
  • во время поворота транспортного средства.

Помимо этого, свидетельствовать о неисправности заднего моста могут стук в начале движения авто и утечка масла.

Утечка масла свидетельствует о неисправности заднего моста ВАЗ 2107

Скрежет при движении

Причинами скрежета со стороны заднего моста при движении автомобиля могут быть:

  • износ или разрушение подшипников полуоси или дифференциала;
  • деформация балки или полуосей;
  • неправильная регулировка, повреждение или износ шестерён или подшипников редуктора и дифференциала;
  • износ шлицевого соединения с полуосевыми шестернями;
  • неправильная регулировка зацепления зубьев шестерён главной передачи;
  • недостаточное количество масла.

Кардан крутится, а машина не едет

Если карданный вал вращается, а машина при этом стоит на месте, причиной может быть выход из строя шлицевого соединения полуоси или износ зубьев шестерён дифференциала или главной передачи. В любом случае если кардан крутится, а машина не едет, это свидетельствует о достаточно серьёзной поломке и, скорее всего, потребуется замена полуосей подшипников или шестерён.

Течь масла из корпуса и со стороны хвостовика

Наиболее вероятные причины течи масла из корпуса заднего моста:

  • износ или повреждение сальника ведущей шестерни;
  • износ сальника полуоси, определяемый по замасливанию тормозных щитов, барабанов и колодок;
  • ослабление болтов крепления картера редуктора заднего моста;
  • повреждение уплотнительных прокладок;
  • осевой люфт хвостовика;
  • заклинивание сапуна.

Колёса заклинены и не вращаются

Если заклинило задние колёса, но барабан и колодки при этом в порядке, причиной такой неисправности может быть выход из строя подшипников или самой полуоси. Скорее всего, в этом случае подшипники рассыпались или полуось деформировалась (например, вследствие удара) и детали нуждаются в замене.

Устройство заднего моста

Конструкцию заднего моста ВАЗ 2101 составляют два основных элемента: балка и редуктор. Эти два узла объединены в один механизм, но при этом выполняют разные функции.

Мост состоит из двух основных узлов: балки и редуктора

Что такое балка

Балка представляет собой конструкцию из двух жёстко соединённых при помощи сварки чулок (кожухов). В концы каждого из них вварены фланцы, предназначенные для размещения полуосевых сальников и подшипников. Торцы фланцев имеют по четыре отверстия для установки тормозных щитов, маслоотражателей и пластин, прижимающих подшипники.

Средняя часть задней балки имеет расширение, в котором размещён редуктор. Спереди этого расширения есть проём, закрывающийся картером.

Задняя балка состоит из двух соединенных между собой пустотелых чулок

Полуоси

Полуоси машины установлены в чулках. На внутренних концах каждой из них имеются шлицы, при помощи которых они соединены с полуосевыми шестернями редуктора. Их равномерное вращение обеспечивается при помощи шариковых подшипников. Наружные концы оснащены фланцами для крепления тормозных барабанов и задних колёс.

Полуоси передают вращающий момент от редуктора к колесам

Редуктор

Конструкция редуктора состоит из главной передачи и дифференциала. Роль устройства заключается в том, чтобы равномерно распределить и перенаправить усилие от карданного вала к полуосям.

В конструкцию редуктора входят главная передача и дифференциал

Главная передача

В механизм основной передачи входят две шестерни конической формы: ведущая и ведомая. Они оснащены спиральными зубьями, обеспечивающими их соединение под прямым углом. Подобное соединение называется гипоидным. Такая конструкция главной передачи позволяет существенно улучшить процесс притирки и приработки шестерён. Кроме этого достигается максимальная бесшумность во время работы редуктора.

Шестерни основной передачи ВАЗ 2101 имеют определённое количество зубьев. У ведущей их 10, а у ведомой — 43. Отношение количества их зубьев определяет передаточное число редуктора (43:10 = 4,3).

Главная передача состоит из ведущей и ведомой шестерен

Ведущая и ведомая шестерни подбираются в пары на специальных станках в заводских условиях. По этой причине в продаже они представлены также попарно. В случае ремонта редуктора замена шестерён допускается исключительно комплектом.

Дифференциал

Межосевой дифференциал необходим для обеспечения вращения колёс машины с разными значениями скорости в зависимости от нагрузки на них. Задние колёса авто во время поворачивания или преодоления препятствий в виде ям, выбоин, выступов проходят неодинаковое расстояние. И если бы они были соединены с редуктором жёстко, это приводило бы к постоянным пробуксовкам, вызывая быстрый износ шин, дополнительную нагрузку на детали трансмиссии, а также потерю контакта с дорожным покрытием. Перечисленные проблемы решаются при помощи дифференциала. Он делает колёса независимыми друг от друга, тем самым давая возможность машине свободно входить в поворот или преодолевать различные препятствия.

Дифференциал обеспечивает вращение задних колес с разными скоростями при преодолевании автомобилем препятствий

Дифференциал состоит из двух полуосевых шестерён, двух шестерён-сателлитов, регулировочных шайб и чугунной коробки, выполняющей роль корпуса. Полуоси входят своими шлицами в полуосевые шестерни. Последние опираются на внутренние поверхности коробки при помощи регулировочных шайб, имеющих определённую толщину. Между собой они контактируют не напрямую, а посредством сателлитов, которые не имеют жёсткой фиксации внутри коробки. Во время движения автомобиля они свободно перемещаются вокруг своей оси, но ограничены поверхностью ведомой шестерни, что препятствует смещению оси сателлитов из посадочных гнёзд.

Корпус дифференциала с механизмом установлен внутри редуктора на роликовых подшипниках, напрессованных на опорные шейки корпуса.

Снятие редуктора заднего моста ВАЗ 2107

Перед снятием редуктора необходимо слить трансмиссионное масло, которое залито в задний мост ВАЗ 2107. Для этого надо подставить под сливное отверстие моста емкость для масла и выкрутить сливную пробку.

Важно: после ремонта следует залить в редуктор новое трансмиссионное масло. Последующий порядок действий такой:

Последующий порядок действий такой:

  • выкрутить болты крепления кардана к фланцу редуктора;
  • отстыковать заднюю часть кардана и опустить вниз;
  • поддомкратить машину (если она не на подъемнике) и снять задние колеса;
  • выкрутить направляющие винты тормозных барабанов;
  • снять тормозные барабаны;
  • открутить 4 болта крепления полуосей;
  • вытащить полуоси, освободив редуктор;
  • открутить 8 болтов крепления редуктора;
  • извлечь редуктор.

Что понадобится для работы

Диагноз поставлен и владелец «семерки» решает поменять деталь сам. Что же нужно для корректного проведения работы?

  1. Молоток.
  2. Зубило.
  3. Электрическая угловая шлифмашина, по-народному болгарка.
  4. 80 или чуть меньше сантиметров трубы внутреннего диаметра 32 миллиметра.
  5. Торцевая головка № 32 и ключ № 17.
  6. Ключ рожково-накидной № 10.
  7. Машинное масло: моторное или трансмиссионное, 100 грамм.
  8. Литиевая смазка.
  9. Наковальня или предмет, способный ее заменить.
  10. Паяльная лампа или другая горелка подобного типа.
  11. Новый исправный подшипник.
  12. Втулка запорная и набор сальников для полуоси.
  13. Домкрат.
  14. Башмаки-упоры.
  15. Монтировка.
  16. Ветошь.

Конструктивное решение классических моделей «Жигули» простое. Разобраться в системе будет нетрудно. Берете руководство по эксплуатации, там четко описано, что и где находится. Для того чтобы поменять деталь, вовсе не обязательно вставать на смотровую яму или поднимать машину автокраном. Хотя эти девайсы способны значительно облегчить и ускорить проведение операции.

Характеристика подшипника полуоси для ВАЗ 2107 классика

Подшипники российского производства на ваз выпускаются с артикулами 2101-2403080 и 180306. А детали зарубежного производства имеют артикул 6306 2 RS.

К основным характеристикам подшипников полуоси относятся:

  • тип детали. Подшипник относится к группе шариковых, однорядных;
  • радиальное двухстороннее направление нагрузок. Величина показывает какую подшипник выдерживает нагрузку перпендикулярно осям вращения;
  • внешний диаметр подшипника – 72 мм;
  • внутренний диаметр – 30 мм;
  • ширина изделия составляет – 19 мм;
  • грузоподъемность динамическая, или возможный ресурс эксплуатации – 28100 Н;
  • грузоподъемность статическая на остаточную деформацию – 14600 Н;
  • его вес – 0,35 кг.

Замена полуоси

Рассмотрим процесс замены полуоси, её подшипника и сальника в деталях. Из инструментов понадобятся:

  • баллонный ключ;
  • домкрат и страховочная подставка (в крайнем случае пенёк или несколько кирпичей);
  • упоры для колёс;
  • обратный молоток;
  • гаечные ключи на 8 мм, 17 мм;
  • шлицевая отвёртка;
  • болгарка;
  • круглогубцы;
  • молоток;
  • зубило;
  • верстак с тисками;
  • паяльная лампа или газовая горелка;
  • проставка из дерева или мягкого металла;
  • отрезок стальной трубы с диаметром стенок 33–35 мм;
  • смазка типа «Литол»;
  • сухая чистая тряпка.

Снятие полуоси

Чтобы демонтировать полуось, следует:

Поставить автомобиль на ровной поверхности, установить упоры под передние колёса.
Баллонным ключом отвернуть колёсные болты.
Поднять кузов машины домкратом.
Выкрутить колёсные болты, снять колесо.
Используя ключ на 8 выкрутить направляющие шпильки барабана.
Демонтировать барабан

В случае если он не сходит с колодок, осторожно сбить его, используя проставку и молоток.

Как снять сломанную полуось

При переломе полуоси, демонтировать её обычным способом не получится. Но есть и другие методы. Если вал сломался непосредственно перед фланцем и его обломанный конец торчит из кожуха моста, к нему можно приварить отрезок арматуры, а потом уже с его помощью вытаскивать остаток полуоси.

Если же полуось сломалась внутри кожуха, можно попробовать его выбить куском арматуры, вставленным с обратной стороны моста, предварительно сняв противоположную полуось. В крайнем случае, чтобы извлечь обломок вала, придётся разбирать редуктор.

Демонтаж и установка подшипника на полуось

При замене полуоси на новую рекомендуется заменить и подшипник, но если старый ещё вполне рабочий, можно установить и его. Вот только чтобы его снять потребуется демонтировать фиксирующее кольцо. Для этого необходимо:

  1. Надёжно зафиксировать полуось в тисках.
  2. Используя болгарку, пропилить внешнюю часть кольца.

Установка сальника

Для установки нового сальника следует:

  1. Чистой сухой тряпкой протереть посадочное гнездо.
  2. Смазать поверхности гнезда пластичной смазкой.
  3. Смазать смазкой сам сальник.
  4. Установить деталь в посадочное гнездо.

Установка полуоси

Когда подшипник и сальник будут установлены, можно ставить и полуось. Монтаж производится в следующем порядке:

  1. Ставим уплотнительную прокладку.
  2. Вставляем полуось в кожух до упора. Проверить, как шлицы вошли в зацепление с зубьями шестерни, проворачивая полуось в разные стороны.
  3. Нанести несколько несильных ударов молотком по фланцу полуоси, чтобы убедиться, что она правильно «села».
  4. Установить пружинные шайбы на шпильки крепления полуоси. Наживить и закрутить гайки крепления полуоси торцевым ключом на 17.
  5. Надеть барабан на колодки и зафиксировать его при помощи направляющих шпилек.
  6. Произвести монтаж колеса.
  7. Проверить, нет ли люфта полуоси или подшипника, пробуя пошатать колесо вдоль вертикальной и горизонтальной осей.
  8. Опустить кузов, убрать упоры из-под передних колёс.
  9. Закрутить колёсные болты.
  10. Проверить, исчезли ли признаки неисправности полуоси, проехавшись по ровному участку дороги.

Видео: замена полуоси на ВАЗ 2107

Как видите, устранить неисправность полуоси не так уж и сложно. И для этого совсем необязательно обращаться на станцию технического обслуживания.

http://semerkavaz.ru/transmissiya/zamena-podshipnika-poluosi-na-vaz-2107/http://ladaprofi.ru/vaz-2107/kak-proizvesti-zamenu-podshipnika-poluosi-na-vaz-2107.htmlhttp://autorn.ru/vaz/2107/451-zamena-podshipnika-poluosi-vaz-2107.htmlhttp://7vaz.ru/remont/remont-poluosi.htmlhttp://bumper.guru/klassicheskie-modeli-vaz/zadnij-most/poluos-vaz-2107.html

Признак неисправности ступичного подшипника ВАЗ классика.

Неисправный подшипник обычно издаёт посторонние звуки в виде гула или скрежета, а так же колесо может болтаться на таком подшипнике из — за выработки или из-за плохо затянутой ступичной гайки.

Для диагностики подшипника достаточно вывесить колеса (или каждое по отдельности) и покачать колесо в разные стороны. Если люфт при покачивании присутствует во всех плоскостях (поворот колеса влево-вправо и наклон вверх-вниз), ступичный подшипник возможно под замену. Но так же люфт может быть и из-за усталых сайлентблоков или шаровых. Для исключения неисправности подвески нужен второй человек, который будет смотреть шатается ли колесо вместе с поворотным кулаком или ходит отдельно от него. Если колесо ходит отдельно от поворотного кулака, вот тогда неисправен точно ступичный подшипник (в таком случае подтяжка ступичной гайки может ненадолго спасти ситуацию).

Признаком неисправности могут быть и посторонние звуки во время вращения колеса (обычно гул, иногда скрежет) или его неравномерное вращение.

Определить неисправный подшипник можно еще и по черезмерно греющемуся колесу (например если передний правый диск колеса гораздо теплее переднего левого). Но нельзя сравнивать по температуре задние и передние колёса т.к. на них стоят тормоза разной конструкции.

И так, подведём итоги всего прочитанного. Ступичный подшипник меняется если:

  • Колесо болтается отдельно от поворотного кулака.
  • Слышен гул, скрежет при вращении колеса.
  • Колесо крутится неравномерно.
  • Колёсный диск сильно греется.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
