Как переделать карбюратор на инжектор и возможна ли установка инжектора вместо карбюратораустановка инжектора вместо карбюратора зачем и как это возможно сделать

Плюсы перехода на инжектор

Положительных моментов при переходе с карбюратора на инжектор довольно много. Главными причинами можно назвать следующие:

1. Экономия топлива за счёт его подачи непосредственно в цилиндр двигателя.
2. Повышается мощность мотора, особенно на низких оборотах.
3. Увеличивается стабильность работы на холостом ходу.
4. Уменьшаются выбросы углекислого газа в атмосферу при использования 90% всего потенциала топливной смеси.

Инжекторная система считается более современной и экологичной. Она обеспечивает выполнение нормы Евро-2, чем не может похвастаться карбюраторный двигатель. За счёт наличия специального контроллера даже на холодном ходу автомобиль будет легко заводиться и стабильно работать.

Плюсы и минусы карбюратора

Карбюраторы известны давно. Их использовали еще на первых автомобилях. Карбюратор смешивает топливо и воздух в заданной пропорции, поставляя двигателю подготовленную воздушно-топливную смесь. У обычного карбюратора соотношение воздух-топливо зависит от режима работы. При работе на холостых оборотах, когда не нажата педаль газа, работает система холостого хода. Когда педаль нажата, карбюратор работает в обычном режиме. Резкое нажатие на педаль газа приводит к впрыскиванию в поток воздуха дополнительного количества бензина. При работе на максимальных оборотах и полностью нажатой педали газа, увеличивается подача топлива. Все эти системы имеют жесткие настройки, и зависят от размеров жиклеров. Поэтому точная подстройка под изменение работы двигателя невозможна. Карбюратор не способен тщательно перемешать воздух и топливо.

Важно Карбюраторные двигатели проще инжекторных, но имеют жесткие режимы работы, поэтому состав воздушно-топливной смеси хуже соответствует режимам, выходящим за рамки стандартных

Установка 16 клапанного двигателя на ВАЗ 2109. Больше мощности милорд

Установка инжектора на автомобили ВАЗ

• Установка целого агрегата;
• Замена ГБЦ.

• Сначала демонтируется старый мотор, здесь все происходит по обычной схеме;
• Подготавливаем новый двигатель к установке. Для этого нужно заменить все расходники. Обычно меняют сальники, прокладки, ремни;
• Силовой агрегат ставят на место и крепят к подушкам;
• Ставят бак от 2112. Он полностью подходит. Разница в устройстве бензонасоса и наличии датчиков. Если такого бака под руками нет, то можно оставить родной. Но придется установить внешний бензонасос от «Волги»;
• Следующим этапом является установка топливной магистрали. Лучше всего использовать медную трубку. Она более гибкая. Если решили ставить стальную, то перед подгонкой нагрейте ее на огне. Это позволит без проблем выгнуть ее как потребуется;
• Устанавливается проводка. На машинах моложе 2002 года никаких доводок делать не придется. Там уже предусмотрено отверстие для проводов, идущих от инжектора, а также прочие необходимые для крепления элементы. Если машина старше, то придется прорезать отверстие самостоятельно. Под днищем ставят шпильки для крепления абсорбера и бензинового фильтра;
• Проводку придется переделать. Некоторые датчики имеют короткие провода. В таком случае их удлиняем;
• Для установки генератора придется купить новые крепления, иначе вы не сможете его поставить;
• Коробка чуточку не сойдется. Нужно ее примерить и лишние углы стачивают болгаркой. Это дело пары минут;
• На стартере стоящем на 2109 имеется 11 зубьев, он не будет сходиться с маховиком. Поэтому замените бендикс, возьмите с 9 зубами;
• Выхлопную систему также придется переваривать и подгонять.

• Сначала двигатель снимается с машины и разукомплектовывается. Для этого снимают ГБЦ, поддон, демонтируют поршни;
• Устанавливаются новые поршни от 2112. Они имеют более усиленные шатуны, также на них имеются выемки под клапана;
• Заменяют топливный насос;
• Укорачивают болты крепления головки блока. В новой ГБЦ рассверливают отверстия на 12;
• В блоке сверлят отверстие на 8, и нарезают резьбу под датчик детонации;
• Ставят помпу от 2112, заодно устанавливают термостат от «Самары»;
• Меняют сапун;
• Остается только собрать весь обвес на двигатель, поставить проводку и настроить агрегат.

AutoFlit.ru

Салон

Салон девятки разрабатывался в прошлом веке, поэтому на сегодняшний день его нельзя назвать образцом. Чтобы сделать его более современным, есть много вариантов тюнинга. Не забывайте, что некрасиво, когда внешний тюнинг автомобиля выполнен очень качественно, а открывая его двери, видишь затёртый салон. Своими руками могут быть выполнены следующие изменения салона:

• дополнительная шумоизоляция помогает сделать авто более комфортным. Чтобы защитить салон от внешнего шума, проводится дополнительная оклейка перегородки, отделяющей двигатель от салона, днища, дверей, моторного отсека. Для этого используется специальный шумоизоляционный материал, толщина которого 1,5–2 мм. Делают его из бутил-каучукового композитного герметика. Материал имеет клеевой слой, при помощи которого крепится к кузову автомобиля;

Возможно, не стоит ставить карбюратор на инжекторное авто

Если на вашем автомобиле установлена инжекторная система подачи топлива, значит, вы владеете более современным транспортом, а установка карбюратора отбросит вас на шаг назад в эволюции автомобилей. Конечно, в карбюраторной системе также есть свои преимущества, но они довольно зыбкие. Тем более, качество нынешнего бензина рассчитано именно на инжекторную подачу топлива. Давайте рассмотрим определенные минусы замены инжектора на карбюратор:

• если вы решили произвести такой процесс, ваш автомобиль может начать потреблять больше бензина;
• карбюратор рискует снизить мощность автомобиля на 5-7 процентов от изначального потенциала;
• агрегат может быть настроен исключительно под прямой впрыск, часть топлива может вылетать в трубу;
• придется отказаться от использования нормальных топливных фильтров, поставив дешевые бочонки под капот;
• потратиться также придется немало — покупка карбюратора, а также других запчастей для реализации процесса затянет на большую сумму.

В плане обслуживания карбюраторы ничуть не дешевле и проще, чем инжекторы. Сегодня прочистка форсунок системы инжектора стоит недорого, так как на каждом СТО есть специальное оборудование для выполнения этих задач. Вы можете считать инжектор неэффективным, нежным и слишком непродуманным агрегатом в вашем автомобиле, но мировая автомобильная промышленность так не считает. Этот узел экономит топлива и позволяет несколько увеличить потенциал двигателя

Переделка

Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:

• ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
• Датчик детонации;
• Дроссельный патрубок с датчиком положения заслонки;
• ДМРВ и ряд других элементов.

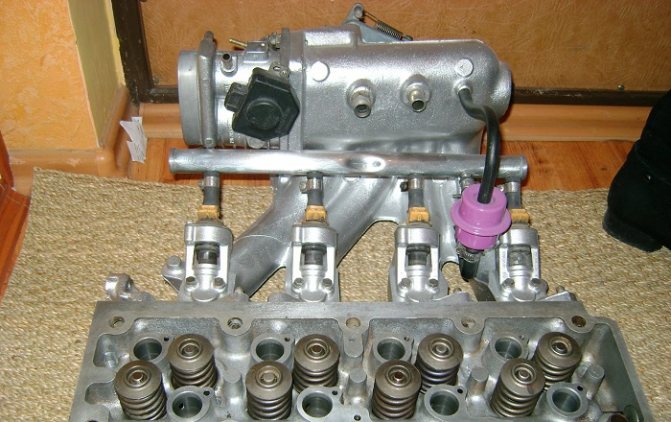

Комплект для замены

Когда все готово, можно приступать к работе.

1. Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
2. Снимите генератор, термостат, шкивы и ремни.
3. Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
4. Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
5. Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
6. Снимите поддон.
7. Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
8. Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
9. Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
10. Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
11. Установите новые топливные магистрали от донора.
12. Соедините с магистралями ваш новый бензобак.
13. К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
14. Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
15. Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
16. Обязательно замените водяную помпу, взяв агрегат от донора 2112.
17. Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
18. Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
19. Установите термостат, позаимствованный у ВАЗ 2112.
20. Соедините патрубки охлаждающей жидкости.
21. Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
22. Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
23. Расставьте по своим новым местам все датчики.
24. Посадите крышку клапанов на качественный герметик.
25. Соберите модуль зажигания, провода, свечи и прочие компоненты.
26. Установите воздушный фильтр.
27. Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
28. Проводка соединяется с торпедо и замком.
29. Залейте новое масло, заправьте автомобиль качественным топливом.
30. Заведите двигатель и выполните пробный заезд.

Что можно получить

Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.

Характеристика	Карбюратор	Инжектор
Диаметр цилиндров	76 миллиметров	82 миллиметра
Мощность двигателя	64 кВт	78 кВт
Расход топлива по городе и по трассе	9/8,7 литров на 100 км	9,5/7 литров на 100 км
Разгон с 0 до 100 км/час	16 секунд	13 секунд
Максимальная скорость	148 км/час	155 км/час

Переделка карбюратора на инжектор — это серьезный шаг по модернизации вашего ВАЗ 2109. Несмотря на кажущуюся сложность, процесс выполняется даже своими руками. Но только при условии наличия достаточного опыта.

 Загрузка …

Технические характеристики

Все моторы, которые устанавливались на ВАЗ 2109 были малого объема, но имели достаточные мощностные характеристики и динамику. А вот с тяговой мощностью уже не сложилось. Мощность двигателя ВАЗ 2109 колеблется от 54 до 81 лошадиной силы. Стоит рассмотреть, каждый из вариантов двигателя и его технические характеристики по отдельности.

21081 (1,1 8V)

Наименование	Показатель
Объем	1,1 литр (1099 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Карбюратор
Расход топлива	6,7
Диаметр цилиндра	76
Порядок работы цилиндров	1-3-4-2

2108 (1,3 8V)

Наименование	Показатель
Объем	1,3 литра (1289 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Карбюратор
Расход топлива	7,0 л
Диаметр цилиндра	76
Порядок работы цилиндров	1-3-4-2

21083 (1,5 8V)

Наименование	Показатель
Объем	1,5 литра (1499 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Карбюратор
Расход топлива	7,0 л
Диаметр цилиндра	76
Порядок работы цилиндров	1-3-4-2

2111-80 (1,5i 8V)

Наименование	Показатель
Объем	1,5 литра (1499 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Инжектор
Расход топлива	7,5 л
Диаметр цилиндра	82
Порядок работы цилиндров	1-3-4-2

11183-20 (1,6i 8V)

Наименование	Показатель
Объем	1,6 литра (1596 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Инжектор
Расход топлива	9,5 л
Диаметр цилиндра	82
Порядок работы цилиндров	1-3-4-2

Как видно эволюция двигателей дошла от карбюраторного типа до инжекторного. Хотя при увеличении объема двигателя, пропорционально увеличивался и расход топлива.

Еще одним немаловажным фактом остается вопрос: где находиться номер двигателя на старых образцах моторов? Как известно, номер двигателя набивался на блоке цилиндров только с 1984 года и на более ранних версиях, которые шли на экспорт. Поэтому, на силовом агрегате 1983 года выпуска даже не стоит искать этот идентификатор, поскольку его попросту нет.

Трудности при переделке

Так как работа довольно трудоёмкая и занимает немало времени, рекомендуем выполнять действия поэтапно. Важную роль при работе играет качество комплектующих и их сборка. У новичков могут возникнуть трудности с закреплением некоторых элементов, поэтому лучше позвать на помощь знакомого специалиста автосервиса или человека, который менял карбюратор на инжектор ранее.

Работа по замене карбюратора на инжектор потребует от вас внимательности и аккуратности. Потребуется заменить немало деталей, и сделать это новичку довольно сложно. Но при желании и чётком выполнении инструкций вы сможете выполнить действительно серьёзную модернизацию автомобиля и хорошо сэкономить на услугах автосервиса.

Это интересно: Подготовка дизеля к эксплуатации зимой

Какие плюсы карбюратора?

Несмотря на действительно устаревшую систему карбюраторного впрыска, у нее есть свои преимущества. Конечно, мы должны сразу заметить, что недостатки этой системы превосходят ее преимущества, но в сравнении с дешевым и постоянно выходящим из строя инжектором все же привилегии есть. Карбюратор является классической разработкой, и, как правило, такие разработки несут в себе довольно много положительных моментов.

В частности, можно отметить такие плюсы:

1. Надежность. Если сравнивать недорогие инжекторы в бюджетных автомобилях и качественные карбюраторы, разница в надежности будет колоссальной. Карбюраторы работают с небольшим обслуживанием сотни тысяч километров без проблем.
2. Простота конструкции. Даже если вы остановились в дороге, при наличии небольшого опыта и знаний по системе карбюраторного двигателя, вы можете восстановить устройство с помощью подручных средств и доехать до ближайшей станции своим ходом. С инжектором это не всегда возможно.
3. Дешевизна обслуживания. Карбюратор максимально простой – вам нужно лишь иногда менять ремкомплект и производить мелкие настройки на сервисе, чтобы устройство ходило долго и радовало своей надежностью.
4. Дешевизна всей детали. Если сравнить стоимость замены системы инжекторного впрыска и стоимость замены карбюратора, вы будете очень удивлены разницей. Поменять карбюратор в десятки раз дешевле, чем установить полностью новую инжекторную систему.

По этим причинам владельцы некоторых бюджетных автомобилей на хотят оставаться на инжекторе, а желают переключиться на более практичный, простой и дешевый в эксплуатации карбюратор. Тем не менее, эта затея далеко не всегда может оказаться удачной. Нужно внимательно изучить основные преимущества и недостатки, а также понять, стоит ли игра свеч. Для каждого владельца автомобиля ответ в этом случае будет индивидуальным. Никаких общих рекомендаций давать не стоит.

Основные трудности при замене инжектора на карбюратор

Работа по смене и модификации любой из составляющих двигателя достаточно трудоемкая, требует определённых навыков и времени. Запчасти, а также проводка должны быть подобраны при соответствии с параметрами качества, иначе переделка карбюратора автомобиля ваз 2109 в инжектор может быть выполнена зря

В случае использования деталей с разборки, важно не поддаться низкой ценой, а обратить внимание на износ детали, потребовать гарантию от продавца. В одиночку производить работы не рекомендуется, необходимо пригласить помощника, еще лучше будет, если он разбирается в автомобильной технике

Работу возможно выполнить самостоятельно, сэкономить большие деньги на услугах специалистов при грамотном распределении сил. Подобранные детали перед установкой очищаются от грязи и пыли, переход стоит сделать с требуемым регламентом.

Существуют определенные риски, к примеру сумма затрат не окупиться экономией топлива. Переделка осуществляется большинством случаев для удобной эксплуатации автомобиля, установив и грамотно настроив карбюратор можно добиться низких показателей расхода горючей смеси. После модернизации не получается новый агрегат, который отличается надежностью, замена утратившего ресурс агрегата новым дает гарантию на несколько лет без прихотливой эксплуатации, значительно дешевле.

Как переделать: пошаговая инструкция

Перед началом работы хорошо помойте машину и уберите пыль и грязь вокруг двигателя.

1. В задней части автомобиля снимаем старую карбюраторную топливную систему.
2. Вытягиваем бензобак и топливные патрубки.
3. Прикручиваем новый кронштейн и закрепляем с его помощью новые инжекторные магистрали.Устанавливаем кронштейн на прежнее место и закрепляем магистрали
4. Проводим установку фильтра для топлива вместе со шлангами.Закрепляем топливный фильтр со шлангами
5. Закрепляем на инжекторном бензобаке бензонасос.
6. Переходим в моторный отсек и снимаем зажигание.
7. Отсоединяем провода, которые идут от датчиков к косе зажигания.
8. Вытягиваем старый тройник зажигания и устанавливаем вместо него инжекторный тройник. Перед этим полностью сливаем тосол из системы.Устанавливаем инжекторный тройник зажигания на место карбюраторного
9. На месте трамблёра делаем заглушку с уплотнителем и обрабатываем её герметиком.
10. Снимаем карбюратор вместе с впускным коллектором.Демонтируем старый карбюратор вместе с коллектором
11. Заменяем прокладку и монтируем новый инжекторный коллектор.Устанавливаем инжекторный коллектор на место карбюраторного
12. Проводим установку форсунок на рампу и закрепляем её на коллекторе.
13. Присоединяем шланги и устанавливаем ресивер.Устанавливаем инжекторный ресивер и подключаем к нему шланги
14. Если на вашей модели установлен маслонасос без отливки, то его также нужно сменить.
15. Генератор на девятке подлежит замене, но вот сам шкив подходит для новой системы и его можно оставить.
16. Вместо карбюраторной косы зажигания устанавливаем косу проводки ЭБУ.
17. Подключаем проводку к контроллеру и двигателю.
18. В нашем случае датчик топлива останется прежним, достаточно просто подключить его к новому насосу.
19. Включаем зажигание и проверяем работу бензонасоса. Вся топливная система должна быть герметичной и без протечек.
20. Меняем карбюраторный модуль на инжекторный.Снимаем карбюраторный модуль зажигания и на его место ставим инжекторный модуль
21. Устанавливаем новую систему зажигания (свечи и модуль).
22. Устанавливаем воздухофильтр.
23. Высверливаем отверстие для датчика детонации (глубина 16 мм).
24. Запускаем двигатель и проверяем его работы.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

• На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
• На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
• При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
• Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
• Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

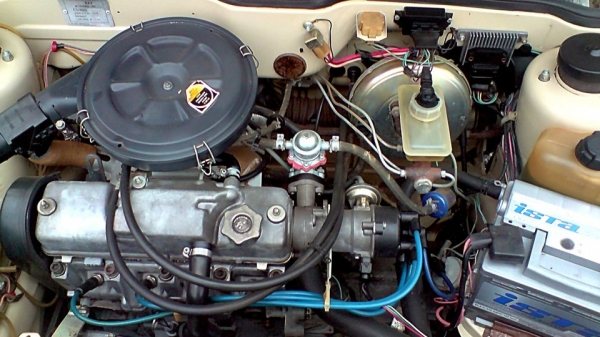

Карбюратор девятки

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

• Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
• Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
• Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
• При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Поменять местами пару бронепроводов и сделать продувку — это простой вариант быстрого самостоятельного ремонта карбюратора. Инжекторный мотор такие фокусы не понимает.

Статья в тему: Особенности замены заднего тормозного цилиндра 2114

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

• Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
• Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
• Стоимость обслуживания инжектора выше;
• Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
• Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
• Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
• Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
• Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Зачем проводить замену инжектора на карбюратор?

Карбюраторные системы подачи топлива практически полностью вытеснены инжекторами по причине ужесточения экологических норм использования автомобилей, а также по множеству других особенностей. Несмотря на это можно выделить множество преимуществ карбюратора над инжектором.

Замена инжектора на карбюратор связана со следующими особенностями:

• Простота проведения ремонта и обслуживания. Ремонт подобной системы можно провести самостоятельно, а величина затрат будет не значительной.
• Низкое качество топлива в этом случае не играет важную роль, так как карбюраторные системы могут работать даже на бензине АИ-76, который более не используется.

Учитывая данные особенности, многие используют именно карбюраторную систему подачи топлива. Переход от одной системы на вторую проводиться абсолютно идентично тому процессу, который был приведен ранее, за исключением использования элементов карбюраторной системы.

Какие запчасти потребуются для переделки на инжектор?

Вопрос покупки необходимых запчастей для переделывания карбюраторной машины на инжектор достаточно сложен

Важно придерживаться параметра качества. Если вы будете покупать оборудование низкого качества, придется смириться с тем, что автомобиль будет работать очень плохо

Стоит учитывать это при обращении на разборку, где вы вряд ли сможете найти оптимальные варианты технических средств. Главные запчасти следующие:

• новая дроссельная заслонка с новым приводом и типом управления, которая подходит для установки в инжекторный тип впрыска топлива и не будет заедать в работе;
• рампа с установленными форсунками для последующей настройки всех деталей, с подключенными трубками для подачи топлива в систему сгорания в двигателе;
• бортовой компьютер, который является одним из самых главных элементов системы и предлагает достаточно качественные решения для выполнения каждой задачи;
• новая проводка, которая будет включать в себя БК и прочие элементы управления, а также позволит проводить диагностику методом подключения компьютерного оборудования;
• новый бензонасос, который сможет развивать необходимое давление в системе, позволит подавать топливо на форсунки с достаточными параметрами и характеристиками.

Нужно учитывать качество покупаемых запчастей. К примеру, бензонасос покупать подержанный не имеет смысла. Такой элемент не сможет выжить долгое время в вашем автомобиле. Отдавать предпочтение подержанным форсункам можно смело, если вы можете визуально отличить качественные детали от некачественных. Иногда лучше воспользоваться помощью специалиста с большим опытом работы.

Чем отличается инжектор от карбюратора

Топливная система в автомобиле предназначена обеспечивать бесперебойную подачу топливной смеси при любых условиях эксплуатации машины, причем, ее двигатель должен одинаково хорошо работать и на холостых оборотах, и на повышенных нагрузках, также при резком ускорении. Чем отличается инжектор от карбюратора? На карбюраторном авто подача топлива (бензина) и смешивание его с воздухом осуществляется с помощью механики, инжекторной ТС управляет электроника.

Карбюраторная система (КС) включает в себя следующие элементы:

• бензобак;
• механический бензонасос;
• топливопроводы (трубки и шланги);
• карбюратор;
• воздушный фильтр с корпусом;
• топливные фильтры.

За счет работы бензонасоса топливо из бака по магистрали, проходя через фильтры, поступает в карбюраторный узел (КУ), где смешивается с воздухом в нужной пропорции, а затем уже попадает в цилиндры и сгорает под давлением. Нередко для предотвращения избытка давления системы такого типа оборудуются обратным клапаном с дополнительной магистралью для слива бензина в бензобак, еще ее называют «обраткой».

Инжектор или система распределенного впрыска (СРВ) в отличие от КС не имеет механического узла смешивания топлива с воздухом, зато в ней более точный контроль и дозирование обеспечивает электронный блок управления (ЭБУ или контроллер). В зависимости от модификации схема СРВ может несколько отличаться, но принцип у всех подобных систем одинаков, в ее состав обычно входит:

• бензиновый бак;
• топливные фильтры;
• электробензонасос (погружной или выносной);
• магистраль, состоящая из трубок и шлангов;
• форсунки (одна на каждый цилиндр);
• дроссельный узел;
• топливная рампа;
• обратный клапан;
• ЭБУ;
• электропроводка;
• воздушный фильтр с корпусом;
• регулятор холостого хода (или РХХ);
• различные датчики – расхода воздуха (расходомер, ДМРВ), температуры (ДТОЖ), окружающего воздуха (ДТОВ), детонации (ДД), положения заслонки дросселя (ДПДЗ), распределительного (ДПРВ) и коленчатого (ДПКВ) валов.

Также СРВ нередко дополняется абсорбером, электромагнитным клапаном (ЭМГ) холостого хода, лямбда-зондами (кислородными датчиками). Со временем в инжекторах схема лишь усложняется, она «обрастает» все большим количеством датчиков и систем контроля. Разобравшись, в чем разница между этими двумя топливными системами, теперь рассмотрим, как можно установить на автомобиль ТС другого типа.

Устройство топливной рампы ВАЗ 2109

Топливная рампа, или, как ее еще называют, рампа форсунок представляет собой один из главных элементов системы подачи топлива в двигателе инжекторного типа ВАЗ 2109. Главное предназначение топливной рампы – крепление форсунок и подача на них горючего. В инжекторном двигателе автомобиля ВАЗ 2109 рампа находится на впускном коллекторе. Крепится рампа двумя болтами под шестигранник на «5».

Рампа на двигателе «девятки» представляет собой рейку, пустую внутри. С одного конца к рейке крепится шланг подачи топлива из бака. На другом конце находится штуцер для контроля давления горючего в топливной системе. Кроме этого, на рампу крепятся все четыре форсунки и регулятор давления топлива. Форсунки крепятся стопорными пружинными скобами через уплотнительное резиновое кольцо.

Принцип работы рампы следующий: бензонасос качает горючее из бака в рампу (давление 2.8 – 3.2 атмосфер). Давление внутри рампы регулируется регулятором давления, который закреплен на рампе (излишки топлива сбрасываются обратно в бензобак через обратную магистраль). По команде, поступающей с контроллера, топливо из рампы через форсунки впрыскивается в цилиндры двигателя.

Из самых распространенных неисправностей рампы можно отметить ее механические повреждения и разгерметизацию соединений (в местах крепления форсунок, топливной трубки, штуцера контроля давления). Все неисправности без особого труда выявляются при визуальном осмотре рампы. Это могут быть подтеки топлива, деформация, вмятины, прочие повреждения.

Трудности при переделке

Так как работа довольно трудоёмкая и занимает немало времени, рекомендуем выполнять действия поэтапно. Важную роль при работе играет качество комплектующих и их сборка. У новичков могут возникнуть трудности с закреплением некоторых элементов, поэтому лучше позвать на помощь знакомого специалиста автосервиса или человека, который менял карбюратор на инжектор ранее.

Работа по замене карбюратора на инжектор потребует от вас внимательности и аккуратности. Потребуется заменить немало деталей, и сделать это новичку довольно сложно. Но при желании и чётком выполнении инструкций вы сможете выполнить действительно серьёзную модернизацию автомобиля и хорошо сэкономить на услугах автосервиса.

Особенности переделок с бензонасосом — сложный этап работы

Один из самых сложных и специфических этапов работы с автомобильными системами при переделке с инжектора на карбюратор — это работа с топливной системой. В частности, бензонасос для инжектора в некоторых автомобилях нагнетает давление в системе подачи топлива до 5 бар, а для карбюратора необходим показатель давления в десять раз ниже этого значения. Вот поэтому и возникают проблем при неквалифицированной работе — возникает перелив карбюратора. Решения данной проблемы существуют следующие:

• установка на выходе из бензобака определенной системы или прибора, который изменяет давление потока среды в топливных путях в нужном нам значении;
• реализация обратного потока бензина сразу же в баке, что позволит снизить давление бензина в системе, но на непонятное значение;
• выполнение более качественной обратки потока бензина в карбюраторе, но в таком случае не исключена возможность перелива топлива;
• замена бензонасоса на более подходящий для системы карбюратора, но тогда придется поставить заглушку в топливном баке на месте старого бензонасоса.

Если вы пойдете на автомобильный рынок или в большой магазин, вам предложат комплекты запчастей и инструментов для выполнения каждого типа этих работ. Вполне демократичное решение — поставить обратный поток топлива в баке. Конечно, не гарантируется, что в карбюратор будет попадать только нужное количество топлива, но это значительно дешевле любых других решений в данной связи.

Вас может заинтересовать

Структура и принцип работы тормозной системы

Основным типом тормозов, что встречаются в автомобилях, является гидравлическая система. Она функционирует на гидравлическом прессе.

Ремонт системы охлаждения двигателя

Система охлаждения мотора одна из важнейших элементов в моторах внутреннего сгорания, поэтому необходимо знать ее устр

Ремонт тормозной системы автомобиля

Как понять что тормозная система вашего автомобиля требует проверки?Тормозная система автомобиля – одна из самых важнейших систем, которая

Прокачка тормозной системы с ABS

Прокачка тормозной системы с ABS практически ничем не отличается от прокачки классической тормозной системы.

Показать еще

Плюсы и минусы

Плюсы машины

• Недорогой автомобиль советского производства;
• Передний привод, несомненно, можно считать преимуществом;
• Приемлемая высота дорожного просвета;
• Неплохая динамичность, высокая скорость, приятная управляемость и достаточная устойчивость на разных покрытиях;
• Отопление и вентиляция хорошо справляются со своими задачами и подают воздух сразу в несколько точек, что улучшает равномерное распределение теплового воздуха по салону;
• Приемлемое потребление топлива;
• Идеально подходит для тюнинга;
• Доступность запчастей и хорошая ремонтопригодность.

Минусы машины

• Коррозия металла;
• Внешность явно на любителя;
• Небольшой ресурс некоторый деталей;
• Посредственная шумоизоляция салона;
• Низкая комплектация;
• Очень мало свободного пространства, особенно для сидящих сзади пассажиров;
• Маленькое багажное отделение;
• Плохая проходимость;
• Некачественный салон;
• Низкий уровень безопасности;
• Силовому агрегату явно не хватает мощности.

Диагностическое оборудование

Перед покупкой сканера для диагностики следует уточнить, какой ЭБУ установлен на автомобиле.

Существующие диагностические адаптеры можно разделить на следующие группы:

1. USB- сканеры. В их основе лежит преобразователь COM-USB (RS232). Основной их недостаток — что они работают только с программным обеспечением для ПК. Кроме того, они больших размеров и ограничены длиной кабеля.

USB-сканер с диском Bluetooth-сканеры. В их основе используется микрочип ELM327. Они небольших размеров, для подключения не нужен шнур. Могут быть оборудованы кнопкой включения. К ним можно подключить большое количество устройств: планшет, ноутбук, смартфон, компьютер и др. устройства. Если в компьютере отсутствует bluetooth-модуль, можно купить USB-Bluetooth адаптер. Преимущество этих сканеров, что они не требуют установки драйверов.

Вывод

Двигатель ВАЗ 2109, а точнее его разновидности, которые устанавливались на автомобиль стали легендами советского автопрома. Так, имея достаточно малые размеры, он был мощным, что дало ему большую популярность среди автомобилистов. Еще одним положительным фактором являлось то, что ремонт двигателя ВАЗ 2109 проводится достаточно легко своими руками, что позволяет любому автолюбителю сократить затраты на автосервисе.

С популяризацией тюнинга, большинство водителей, которые имели в собственности моторы 2109 стали проводить доработки и, как показывает практика, достаточно успешно.
