Установка карбюратора солекс на классику

Важные моменты регулировки

После того как устанавливаемый элемент конструкции обретёт оптимальное положение, необходимо понажимать педаль «газа»: автомобилист должен проверить функциональность мотора, который без перебоев будет «поднимать» частоту вращения коленчатого вала. Вместе с тем не должно быть резкого глушения движка, после того как педаль будет отпущена. При наличии негативных моментов придётся заново проводить регулировку карбюратора.

Подлежит проверке и содержание СО в выхлопных газах силового агрегата, согласно правилам, после подобных манипуляций оно должно уменьшиться. При идеальной работоспособности всех составляющих СО должно колебаться в пределах 1,5%.

Когда винты не помогают нормализовать обороты, автовладельцу придётся дополнительно проверить силовой агрегат, так как подобные моменты свидетельствуют о том, что топливо «идёт» в смесительную камеру, минуя систему холостого хода

В этом случае нужно обратить внимание на электромагнитный клапан карбюратора, чтобы его закрыть. Вместе с этим следует измерить диаметр отверстия жиклёра, который иногда больше нужного

Тюнинг карбюратора ВАЗ 2107

Чтобы улучшить эксплуатационные характеристики своего «железного коня», владельцы в большинстве случаев предпринимают попытки тюнинга. Тюнингование «классики» вошло в привычку у многих российских водителей — ведь почти всегда можно улучшить как качество езды, так и внешний вид авто без больших финансовых вложений.

Тюнинг карбюратора ВАЗ 2107 — одна из таких возможностей. Зачастую при доработке карбюратора не требуется тюнинг всего силового агрегата, что можно считать значительной экономией при работе со старым автомобилем.

Тюнинг карбюраторной установки нужен машине по нескольким причинам:

  • экономия на тюнинге мотора;
  • сокращение расхода топлива;
  • увеличение мощности двигателя;
  • придания автомобилю дополнительной тяги.

Что может понадобиться

Первым делом необходимо приобрести запасные части, которые понадобятся в процессе установки “Солекс” на ВАЗ классической модели:

  • Следует купить тонкие прокладки из паронита. Но нужно, чтобы они были изготовлены именно для «Солекса». Отверстия в прокладке под диффузоры отличаются от «Веберов» и «Озонов».
  • Вместо двух прокладок можно приобрести одну, где два отверстия. Ее ставят между карбюратором и прокладкой из гетинакса. Кроме того, берут еще одну — с овальным отверстием. Она предназначена для установки между коллектором и гетинаксовой прокладкой.
  • Еще приобретают шланг «обратки». Длина его должна быть не менее 80 сантиметров. В противном случае он не дотянется до топливопроводной магистрали под насосом.

Виды карбюраторов

Следует сказать, что карбюраторы на ВАЗ существуют всего трех типов. Это карбюраторы Вебер, Солекс и Озон. Все три с успехом применяются на отечественных автомобилях, так как почти все они разрабатывались для этой цели. Исключением является карбюратор типа Вебер. Его история начинается с Италии, а поскольку некоторые российские авто тоже имеют эти корни, итальянский карбюратор как нельзя лучше чувствует себя в них. Создателем является Эдуард Вебер — человек, который подарил миру улучшение динамических показателей авто, а также меньший расход топлива.

Следующим карбюратором является Озон. Главной задачей при его разработке было уменьшение расхода топлива. На данный момент Озон еще можно встретить на многих автомобилях, однако попадаются они все реже. Дело в том, что карбюратор часто ломается. Конечно, назвать его совсем бесполезным нельзя, ведь свою задачу (создать меньший в сравнении с Вебером расход топлива) он выполнил на отлично. А если его правильно настроить, то динамические показатели тоже будут неплохие.

Следующий карбюратор — Солекс 21053 1107010. 21053 1107010 20 — это карбюратор Солекс пятой модификации. Солекс — это французская фирма, которая давно уже перестала выпускать свою продукцию. Ее дело подхватил ДААЗ (Димитровский Автоагрегатный Завод), который делает это и по сей день. Отличие Солекса от Озона минимальное, но существенное. Оно заключается в том, что карбюратор не ломается. При этом его показатели неплохие, их можно улучшить, правильно наладив устройство. Однако процесс настройки карбюратора не самый простой, и именно по этой причине выше упомянут карбюратор Солекс 21053 1107010. Дело в том, что модификация 21053 1107010 20 уже максимально налажена, и от вас требуется просто правильная его установка. В ней, кстати, тоже можно немного подкорректировать характеристики на устройство.

Неполадки карбюратора ДААЗ 2107

Несмотря на то, что устройство отличается надежностью и долговечностью, сегодня эксплуатируются и агрегаты, которым более 30 лет. За такой срок использования вероятность того, что автовладелец столкнется с разного рода проблемами, довольно высока.

Какие неисправности характерны для карбюраторов Димитровградского производства:

Двигатель глохнет при нажатии на газ

В момент старта или при работе на холостом ходу силовой агрегат может заглохнуть, когда водитель плавно нажимает на педаль.

Почему это случается:

  • Могут засориться отверстия переходной системы 1 камеры. Их необходимо продуть или обработать очистителем.
  • Сломался ускорительный насос. Его меняют или ремонтируют.

Также возможна ситуация, когда при передвижении во время подачи газа мотор дергается и может остановиться. Чтобы этого не допустить, необходимо срочно еще раз нажать на педаль.

С чем это связано:

  • Засорились каналы, жиклеры или эмульсионный колодец. Устранить дефект можно прочисткой элементов.
  • Не до конца ввернут жиклер дозирующей системы 1 камеры. Его необходимо завернуть.
  • Не правильно подобраны жиклеры.
  • Недостаточен уровень топлива в поплавковой камере, который регулируется настройкой поплавка и клапана.
  • Загрязнен фильтр, установленный на входе. Его требуется демонтировать и прочистить.
  • Плохое состояние уплотнительных элементов, которые подлежат замене.

Также может быть неисправна система зажигания.

Переливает бензин

С этой проблемой сталкиваются довольно часто. Обычно она кроется в неисправности дозирующих узлов или топливной системы автомобиля.

Причины неполадок:

  • неисправность или негерметичность игольчатого клапана;
  • негерметичность или пробой поплавка;
  • поплавок при перемещении по камере задевает за стенки;
  • уровень горючего в поплавковой камере превышен;
  • жиклеры, подающие воздух, засорены;
  • выход из строя бензонасоса.

Зная устройство карбюратора, источник проблемы найти не составляет труда.

Стреляет

Силовой агрегат может стрелять в карбюратор. Такие хлопки могут раздаваться и при старте, и при движении на скорости. Это приводит к высокому расходу топлива, перегреву двигателя, неустойчивости работы на холостых оборотах, а также к тому, что мотор не может развить полную мощность. Прострелы сигнализируют о неправильной регулировке системы приготовления топливно-воздушной смеси и газораспределения.

Бензин не подаётся

Если топливо не подается в карбюратор, причин может быть множество.

Основные источники проблем:

  • загрязнение топливного фильтра;
  • образование льда в бензопроводе;
  • утечки в местах соединения топливопровода;
  • помехи в шланге, который идет от бензобака;
  • выход из строя бензонасоса;
  • загрязнение фильтрующего элемента карбюратора.

Не работает вторая камера

В карбюраторах с двумя камерами получается повысить экономичность силового агрегата с сохранением отличных мощностных параметров. Однако 2-й отсек часто выходит из строя.

Связана неисправность может с:

  • заливом из-за загрязнения топливных каналов;
  • ошибочной настройкой зазоров;
  • неисправностью привода дроссельной заслонки;
  • плохим состоянием диафрагмы пневмопривода;

выходом из стоя каких-либо элементов: жиклеров, диффузора, экономайзера ХХ и др.

Не работает ускорительный насос

Проблемы в функционировании этого узла приводят к тому, что бензин не поступает или подается под неправильным напором, в результате чего возникают сложности с разгоном. Как правило, причиной отсутствия поступления горючего  является засорение топливного жиклера ускорительного узла или прилипание шарика ко втулке обратного клапана

Если струе не хватает напора, стоит обратить внимание на состояние шарика и его положение, а также негерметичность соединения диафрагмы, которая расположена между верхней крышкой и корпусом. Для устранения проблемы нужно очистить комплектующие и оценить их состояние

Важные моменты регулировки

После того как устанавливаемый элемент конструкции обретёт оптимальное положение, необходимо понажимать педаль «газа»: автомобилист должен проверить функциональность мотора, который без перебоев будет «поднимать» частоту вращения коленчатого вала. Вместе с тем не должно быть резкого глушения движка, после того как педаль будет отпущена. При наличии негативных моментов придётся заново проводить регулировку карбюратора.

Подлежит проверке и содержание СО в выхлопных газах силового агрегата, согласно правилам, после подобных манипуляций оно должно уменьшиться. При идеальной работоспособности всех составляющих СО должно колебаться в пределах 1,5%.

Когда винты не помогают нормализовать обороты, автовладельцу придётся дополнительно проверить силовой агрегат, так как подобные моменты свидетельствуют о том, что топливо «идёт» в смесительную камеру, минуя систему холостого хода

В этом случае нужно обратить внимание на электромагнитный клапан карбюратора, чтобы его закрыть. Вместе с этим следует измерить диаметр отверстия жиклёра, который иногда больше нужного

?Таблица топливных жиклеров карбюратора Солекс 21083

Для карбюраторов Солекс существует несколько категорий жиклеров, позволяющих достичь желаемых характеристик двигателя:

  • Для тех, кто предпочитает спокойный стиль вождения, подойдет вариант «экономичный»;
  • Любителям увеличенной динамики и оптимального расхода можно остановиться на «умеренном» или «нормальном»;
  • Для максимального тюнинга устанавливаются «спортивные» жиклеры.

Не всегда установка топливного жиклера с минимальным сечением приводит к экономии бензина. Если в цилиндры поступает обедненная смесь, водителю приходится сильнее открывать дроссельную заслонку, от чего всасывается больший объем смеси.

Вот какие жиклеры используются в карбюраторах Солекс 21083 (указана производительность элементов для каждой модификации карбюратора в см3/мин):

Вид жиклеров 21083-1107010 21083-1107010-31 21083-1107010-35 21083-1107010-62
Топливный ГДС (1-я камера) 95 95 95 80
Топливный ГДС (2-я камера) 97,5 100 100 100
Воздушный ГДС (1-я камера) 155 155 150 165
Воздушный ГДС (2-я камера) 125 125 125 125
Топливный СХХ 39-44 38-44 38-44 50
Воздушный СХХ 170 170 170 160
Топливный переходной системы (2-я камера) 50 50 80 50
Воздушный переходной системы (2-я камера) 120 120 150 120

Большинство жиклеров, приведенных в таблице, взаимозаменяемые, благодаря чему возможна доработка карбюратора путем установки аналога с меньшей или большей производительностью.

Заменить можно следующие жиклеры:

  • Топливные ГДС;
  • Воздушные ГДС;
  • Топливный СХХ.

Остальные элементы являются частью конструкции устройства и их невозможно вывернуть, чтобы заменить на другие.

Модернизация карбюратора производится за счет индивидуального подбора элементов для конкретного мотора. Прежде чем производить тюнинг, необходимо проверить систему зажигания, отрегулировать клапаны, проверить зазоры в свечах, заменить топливный и воздушный фильтр, почистить карбюратор.

Процедура производится в следующей последовательности:

  1. Выбирается пустой прямой участок дороги протяженностью около 5 км.
  2. Подбираются жиклеры (для главной дозирующей системы первой камеры, вторая активируется на высоких скоростях, поэтому ее не трогают) с разной пропускной способностью в соответствии с желаемыми параметрами (повышение мощности или снижение расхода топлива). Заранее на 2-литровой пустой пластиковой бутылке делается градуировка по 100 мл. на каждое деление.
  3. Двигатель должен поработать на холостых оборотах на протяжении около 10 минут. Если дорога находится далеко от гаража, то настройку системы можно производить сразу после поездки.
  4. От бензонасоса отсоединяется входной шланг. Вместо него на всасывающий штуцер устанавливается другой шланг, который опускается в бутылку с чистым бензином.
  5. Отрезок дороги проезжается на скорости 60-70 км/ч. После остановки проверяется уровень топлива в бутылке. Это контрольный замер. По этому параметру будет определяться изменение настроек производительности данного мотора.
  6. Снимается «кастрюля» и крышка карбюратора. Главный топливный жиклер меняется на аналог с другой пропускной способностью (меньший для уменьшения расхода или больший для увеличения мощности). Не стоит устанавливать сразу максимально отличающийся элемент. Доработку лучше делать плавно, до появления провалов или других неестественных реакций мотора.
  7. Делается повторный замер расхода (пункт 5).
  8. Как только при езде появятся «провалы», следует установить предыдущий жиклер. Затем настраивается система холостого хода, так как расход топлива можно уменьшить благодаря жиклеру СХХ.
  9. Замена этого элемента должна производиться до тех пор, пока не появится эффект троения двигателя. В этом случае устанавливается предыдущий жиклер с большим значением производительности.

Помимо замены топливного и воздушного жиклеров для повышения мощности двигателя можно воспользоваться и другими способами модернизировать карбюратор: доработав ускорительный насос или установив другие эмульсионные трубки, немного доработав диффузоры и дроссельную заслонку.

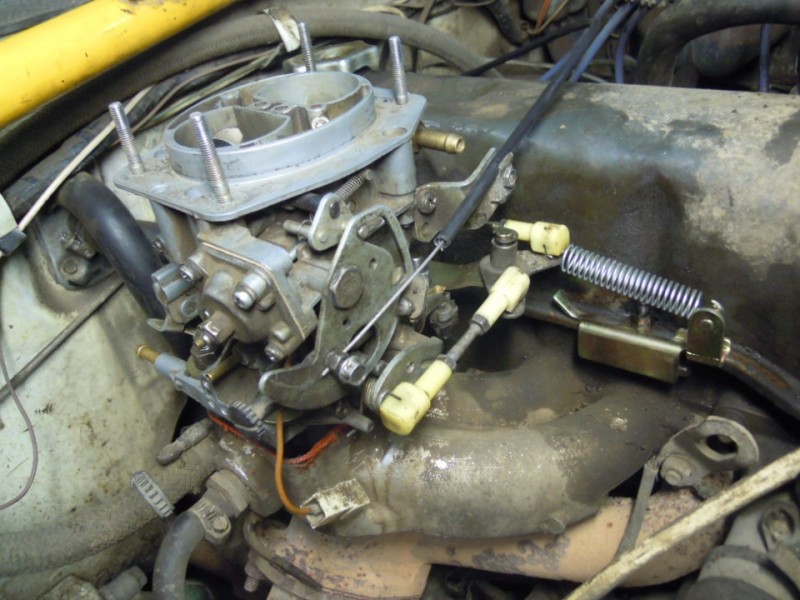

Процесс установки

Теперь можно приступить к установке:

  • Чтобы защитить коллектор от попадания грязи, моторный отсек обязательно тщательно вымывают.
  • Затем от штатного карбюратора отсоединяют привода и тросики, а также шланги.
  • Чтобы снять кожух тросика воздушной заслонки, на панели «подсоса» убирают скобу.
  • Поверхность коллектора аккуратно зачищают, наносят герметик.
  • После этих операций нужно установить прокладки в виде бутерброда. Вначале ставится тонкая, затем толстая, после – снова тонкая. Задача толстой прокладки – обеспечить теплоизоляцию. А чтобы процесс установки был удобней, карбюратор устанавливают на коллектор без крышки. Привод заслонки должен быть спереди авто.
  • Монтируют кулису дроссельной заслонки – на ВАЗ-2104 удобнее будет, если она окажется со стороны ГБЦ. Кулису или «вертолет» иногда пропиливают по центру, чтобы она ровно ложилась на карбюратор. А чтобы в штатном режиме работы заслонка не заклинивала на пружине, на тяги устанавливают пластиковые наконечники.

  • Далее протягивают тросик привода подсоса над крышкой ГБЦ и подгоняют его по необходимой длине. Регулировка осуществляется изменением длины кожуха. Затем тросик подсоединяют к карбюратору.
  • После этого можно устанавливать верхнюю крышку.
  • Далее с карбюратором соединяются шланг подачи топлива, «обратки», подогрева. Шланг «обратки» оснащают обратным клапаном. Возвратная пружина цепляется за ось старой кулисы на крышке головки блока цилиндров.

  • Теперь электромагнитный клапан следует подключить к реле освещения, к положительному контакту.
  • Далее на свое место монтируется воздушный фильтр и его крышка.

Все, на этом работы по установке агрегата завершены. Но к эксплуатации переходить еще рано. Нужно правильно настроить карбюратор. Ниже мы расскажем, как это сделать верно.

Новый или б/у?

Можно купить новый «Солекс» на классику, но есть возможность приобрести и бывший в употреблении карбюратор. Во втором случае необходимо провести ему ревизию – тщательно прочистить каналы, отполировать диффузоры. Кроме того, лучше приобрести и заменить жиклеры.

Но при этом не стоит покупать современные изделия – лучше попросить у знакомых и друзей те, которые делались в СССР. Современные жиклеры, находящиеся в ремонтных комплектах, часто не соответствуют тарировочным размерам.

Чтобы диффузор работал эффективно, с его элементов надфилем убирают заусенцы и выступы. Такие дефекты создают завихрения воздуха, а это не лучшим образом влияет на наполнение цилиндров.

Совет 1: Как поставить карбюратор 2108 на ВАЗ 2107

  • Как поставить карбюратор 2108 на ВАЗ 2107
  • Как отрегулировать карбюратор «Озон»
  • Как выставить зажигание без стробоскопа
  • — ключ на 13;
  • — толстая теплоизолирующая (10-15мм) пластмассовая прокладка;
  • — паронитовая прокладка на впускной трубопровод;
  • — картонная под карбюратор;
  • — тонкого шланга для тосола 80см;
  • — два хомута;
  • — заглушки для неиспользуемых патрубков;
  • — комплект переходников и тяг для привода акселератора;
  • — обратный клапан;
  • — тройник;
  • — трос подсоса от 2108.
  • Метки: как установить карбюратор солекс ваз 2108 на ваз классику
  • как ставить один карбюратор на урал и от чего брать карбюратор?

Важные мелочи

Любые «Солексы» (кроме 21073) имеют жиклеры с очень тонкими отверстиями. Нужно отметить, что из-за этого жиклеры очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. По причине этого следует регулярно менять топливные фильтры. Чтобы повысить надежность, можно установить инжекторный топливный фильтр. Это выйдет немного дороже, но зато можно увеличивать интервал между ревизией агрегата.

Если решение установить карбюратор «Солекс» на классику принято, то кроме карбюратора могут понадобиться дополнительные запасные части. Агрегат может быть установлен с воссозданием системы ЭПХХ или же без нее – останется только неподключенный электромагнитный клапан. Проще всего обойтись этой системой. Но специалисты утверждают, что ЭПХХ хоть и позволяет добиться 5 % экономии топлива, но при этом система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не мог перекрывать подачу горючего в канал холостого хода «Солекса» (ведь блок ЭПХХ не устанавливается штатно), необходимо удалить иглу клапана из корпуса. Но проще всего подключить клапан от замка зажигания.

При установке «Солекса» на заднеприводные ВАЗы нужно заглушить «обратку» пробкой или же подключить ее через обратный клапан в систему подачи топлива к топливному фильтру.

Регулировка холостого хода

Регулировкой холостого хода добиваются минимального содержания токсичных веществ в отработавших газах. Регулировка производится на прогретом двигателе, с установленным воздушным фильтром.

Так как регулировка холостого хода происходит при помощи газоанализатора, эту работу лучше провести на станции тех. обслуживания

Вращая пластмассовый винт регулировки количества смеси установить холостые обороты величиной 750 – 800 оборотов. Газоанализатором измеряется содержание СО в отработавших газах. Норма составляет 1% с допуском 0,3 процента.

При необходимости величина СО регулируется винтом качества, закрытом одноразовой пластмассовой заглушкой. При заворачивании винта содержание СО уменьшается, при отворачивании – увеличивается.

Далее винтом количества восстанавливают прежние обороты холостого хода и снова проверяют содержание СО. Регулировку повторяют до достижения оптимального результата. После регулировки резко нажмите на педаль газа – двигатель должен без провалов увеличить обороты, а после отпускания педали не должен глохнуть.

Регулировка карбюратора 2108 — 21099

Подготовительные мероприятия

Если автомобилиста интересует регулировка карбюратора Солекс ВАЗ-2107 своими руками, он должен предварительно произвести ряд подготовительных действий.

Изначально нужно прогреть силовой агрегат до рабочего состояния (температура 85–90 градусов).

На следующем шаге нужно выжать до упора рукоятку приводного механизма воздушной заслонки, в народе называется это просто — «подсос». После этого заслонка, должна быть в положении, при котором воздушный канал полностью свободен, т. е. расположен по направлению движения воздуха.

https://youtube.com/watch?v=gWwZJETZFSI

Установка карбюратора СОЛЕКС на ВАЗ классика

в этом видео рассказывается как правильно,при минимальных финансовых и временных затратах установить

Установка карбюратора Солекс на ваз классика (2106) ч.1

Сегодня Наиль Порошин расскажет и покажет основные нюансы установки 53-ого Карбюратора на Классику! Всем…

При наличии тахометра прибор должен быть подсоединён к заглушённому движку. В противном случае, при отсутствии агрегата, пункт следует пропустить. Плюсовая сторона устройства должна идти к катушке зажигания, а минусовая — к «массе» транспортного средства (кузову, мотору или минусу АКБ). Прежде чем подключать прибор, следует прочитать инструкцию по эксплуатации.

Последним действием должен стать запуск движка, включение дальнего света оптики и отопительного устройства.

Совет 5: Как поставить бесконтактное зажигание

Использование бесконтактного зажигания позволяет повысить напряжение, подаваемое на свечи и, соответственно, улучшить показатели пуска двигателя. В бесконтактной системе зажигания для размыкания цепи низкого напряжения вместо прерывателя используется электронный коммутатор, в котором функции размыкания цепи выполняет выходной транзистор.

  • — бесконтактный трамблер;
  • — коммутатор;
  • — катушка зажигания;
  • — комплект проводов бесконтактного зажигания;
  • — свечи;
  • — инструмент (ключи на 8 и 10 для установки катушки, ключ на 13 для снятия и установки трамблера, отвертка и дрель со сверлом по металлу).

Важные мелочи

Любые «Солексы» (кроме 21073) имеют жиклеры с очень тонкими отверстиями. Нужно отметить, что из-за этого жиклеры очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. По причине этого следует регулярно менять топливные фильтры. Чтобы повысить надежность, можно установить инжекторный топливный фильтр. Это выйдет немного дороже, но зато можно увеличивать интервал между ревизией агрегата.

Если решение установить карбюратор «Солекс» на классику принято, то кроме карбюратора могут понадобиться дополнительные запасные части. Агрегат может быть установлен с воссозданием системы ЭПХХ или же без нее – останется только неподключенный электромагнитный клапан. Проще всего обойтись этой системой. Но специалисты утверждают, что ЭПХХ хоть и позволяет добиться 5 % экономии топлива, но при этом система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не мог перекрывать подачу горючего в канал холостого хода «Солекса» (ведь блок ЭПХХ не устанавливается штатно), необходимо удалить иглу клапана из корпуса. Но проще всего подключить клапан от замка зажигания.

При установке «Солекса» на заднеприводные ВАЗы нужно заглушить «обратку» пробкой или же подключить ее через обратный клапан в систему подачи топлива к топливному фильтру.

Новый или б/у?

Можно купить новый «Солекс» на классику, но есть возможность приобрести и бывший в употреблении карбюратор. Во втором случае необходимо провести ему ревизию – тщательно прочистить каналы, отполировать диффузоры. Кроме того, лучше приобрести и заменить жиклеры.

Но при этом не стоит покупать современные изделия – лучше попросить у знакомых и друзей те, которые делались в СССР. Современные жиклеры, находящиеся в ремонтных комплектах, часто не соответствуют тарировочным размерам.

Чтобы диффузор работал эффективно, с его элементов надфилем убирают заусенцы и выступы. Такие дефекты создают завихрения воздуха, а это не лучшим образом влияет на наполнение цилиндров.
