Где находится стартер

Обозначение и местоположение предохранителей в монтажном блоке Приоры ВАЗ 2170

№ предохранителя Сила тока, А «Стандарт» и «Норма» «Норма» с кондиционером и «люкс»
F1 25 Вентилятор радиатора системы охлаждения двигателя Резерв
F2 25 Обогрев заднего стекла Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодки ХР2. Элемент обогрева заднего стекла.
F3 10 Правая фара, дальний свет Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4 10 Левая фара, дальний свет
F5 10 Звуковой сигнал Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6 7.5 Левая фара, ближний свет
F7 7.5 Правая фара, ближний свет
F8 10 Тревожный сигнал Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9 25 Предохранитель печки Приоры Резерв
F10 7.5/10* Освещение салона, панели приборов, стоп-сигнал Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11 10/20* Стеклоочиститель Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».
F12 20/10* Клемма 15 приборов Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13 15 Предохранитель прикуривателя Приоры
F14 5 Левая фара, габаритный огонь, освещение номерного знака, освещение багажника Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2
F15 5 Левая фара, габаритный огонь Лампы габаритного света(правый борт) Плафон освещения вещевого ящика
F16 10 Клемма 15 АБС Гидроагрегат, контакт «18»
F17 10 Левая противотуманная фара
F18 10 Правая противотуманная фара
F19 15 Обогрев сидений Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений
F20 5/10* Блок управления иммобилизатором Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1»
F21 7.5/5* Задние противотуманные фонари Переключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»
F22 -/20* Резерв Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
F23 -/7.5* Резерв Блок управления стеклоочистителями и внешним освещением, контакт «20»
F24-F30 Резерв
F31 30 Блок управления электропакетом Контроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери
F32 Резерв

Lada Largus

Снять кожух (при наличии) электронного блока управления ЭСУД, отжав два фиксатора (отвертка плоская). Вывернуть 2 гайки (№1) крепления расширительного бачка (№2) (ключ «на 10»). Снять и отвести в сторону расширительный бачок, не отсоединяя шлангов.

Для комплектаций с коробкой передач JR5:

  • отсоединить шарниры (№1) тросов выбора и переключения передач от коробки передач (отвертка плоская);
  • нажать с двух сторон на фиксаторы и отсоединить стопоры оболочек тросов выбора и переключения передач от кронштейна коробки передач.

Для комплектаций с коробкой передач JH3:

  • снять чехол (№1) шарнира тяги привода переключения передач;
  • отвернуть болт (№2) крепления тяги привода переключения передач, снять дистанционную втулку и отсоединить тягу (ключ «на 10»).

Вывернуть 3 болта (№1) крепления стартера (головка «на 13»).

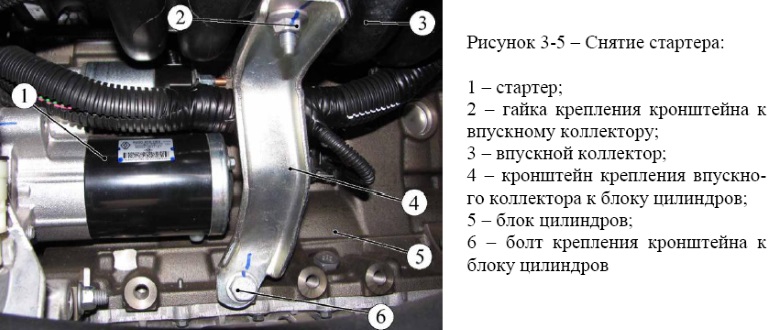

Поднять автомобиль и вывернуть гайку (№2) крепления кронштейна (№4) к впускному коллектору (№3) (головка «на 13»). Вывернуть болт (№6) крепления кронштейна (№4) к блоку цилиндров (№5) (головка «на 17»). Снять кронштейн (№4) крепления впускного коллектора (№3).

Вывернуть гайку (№2), рисунок 3-7, и отсоединить жгут (№1), рисунок 3-6, проводов системы зажигания от стартера (№3) (головка «на 10»).

Отвернуть гайку (№4), рисунок 3-7, крепления провода стартера (№5) (головка «на 10»). Отсоединить провод стартера. Отвернуть гайку (№3) крепления провода электромагнитного реле стартера (№5) (головка «на 8»). Снять стартер.

Процесс также показан на видео:

Lada Largus

Снять кожух (при наличии) электронного блока управления ЭСУД, отжав два фиксатора (отвертка плоская). Вывернуть 2 гайки (№1) крепления расширительного бачка (№2) (ключ «на 10»). Снять и отвести в сторону расширительный бачок, не отсоединяя шлангов.

Для комплектаций с коробкой передач JR5:

  • отсоединить шарниры (№1) тросов выбора и переключения передач от коробки передач (отвертка плоская);
  • нажать с двух сторон на фиксаторы и отсоединить стопоры оболочек тросов выбора и переключения передач от кронштейна коробки передач.

Для комплектаций с коробкой передач JH3:

  • снять чехол (№1) шарнира тяги привода переключения передач;
  • отвернуть болт (№2) крепления тяги привода переключения передач, снять дистанционную втулку и отсоединить тягу (ключ «на 10»).

Вывернуть 3 болта (№1) крепления стартера (головка «на 13»).

Поднять автомобиль и вывернуть гайку (№2) крепления кронштейна (№4) к впускному коллектору (№3) (головка «на 13»). Вывернуть болт (№6) крепления кронштейна (№4) к блоку цилиндров (№5) (головка «на 17»). Снять кронштейн (№4) крепления впускного коллектора (№3).

Вывернуть гайку (№2), рисунок 3-7, и отсоединить жгут (№1), рисунок 3-6, проводов системы зажигания от стартера (№3) (головка «на 10»).

Отвернуть гайку (№4), рисунок 3-7, крепления провода стартера (№5) (головка «на 10»). Отсоединить провод стартера. Отвернуть гайку (№3) крепления провода электромагнитного реле стартера (№5) (головка «на 8»). Снять стартер.

Процесс также показан на видео:

Диагностика стартера для определения причины неисправности

Для того чтобы определить, какая именно деталь стартерного механизма Приоры дает сбой, необходимо проверить абсолютно все – проблема может быть даже с предохранителем, который находится далеко от детали. Диагностику проведите в следующем порядке:

  1. Отключите зажигание, зафиксируйте машину ручным тормозом. Снимите минус с АКБ.
  2. Достаньте воздушный фильтр и впускной шланг.
  3. Отключите токопроводящий кабель от детали, который подключен к плюсу АКБ. Для того чтобы снять его, демонтируйте верхнюю шпильку втягивающего реле ключом на 13.
  4. Поставьте нейтраль на рычаге КПП.
  5. Понадобится рабочий автомобильный аккумулятор. Если Вы полностью уверены, что АКБ, стоящая в Вашей Приоре, полностью исправна, используйте ее. Кабель с крокодилами подключите к минусовой клемме АКБ, второй конец – к болту на корпусе стартерного узла. Перед этим удостоверьтесь, что место соединения чистое. Если на нем есть пыль и грязь, зачистите его щеткой.
  6. Второй кабель с крокодилом подсоедините к плюсу аккумулятора, второй его конец – к плюсу на тыльной стороне стартера. Когда Вы все подключите должен сработать щелчок. Он будет означать, что вы все сделали правильно. Если щелчка не будет, нужно на всякий случай проверить массу.
  7. Отключите отрицательный провод от корпуса и подключите его на нижний винт втягивающего реле. Положительный провод подключите к тыльной части реле. Если щелчок раздался, значит, вышел из строя щеточный узел. Если не раздался, то придется покупать новый стартер – сломалось реле.
  8. Минусовой провод нужно вновь подключить к корпусу, положительный – к нижнему винту реле. При подключении стартерный узел должен начать вращаться, и Вы услышите характерный шум. Обороты могут подняться до 11 тысяч в минуту. Если обороты слишком низкие, и якорь крутится медленно, проблема заключается в щеточном узле или якоре.
  9. Если якорь не крутится вообще, проблема в обмотке.
  10. Наконец, нужно плюс подключить к верхней шпильке вытягивающего реле и замкнуть контакты. Если услышите посторонние звуки, стоит проверить бендикс и редуктор.

Проверка реле

Для начала стоит изучить расположение реле стартера Приоры, которое находится в стартерном узле в малом корпусе. Проверка его исправности проводится в два этапа.

  • Во-первых, нужно попросить товарища покрутить ключ зажигания и прислушаться к подкапотному пространству. Если есть щелчок, значит, с деталью все в порядке. Если же щелчка нет, или с щелчком якорь не крутится, придется перейти к следующему шагу.
  • Замкните клеммы, идущую от АКБ, с клеммой, которая соединена со стартерным узлом отверткой. Если узел заработал, значит, реле неисправно.

Предохранитель

Блок предохранителей Приоры располагается над левым коленом водителя. Снимите пластмассовую крышку, предварительно открутив три винта крепления. Предохранитель стартера Приоры – К3, то есть, третий слева в первой «строчке».

Можно проверить дополнительный блок, который находится под обивкой тоннеля пола. При этом проверяется предохранитель F1 на 15 Ампер – крайний слева, иногда достаточно его поменять, так как не всегда требуется ремонт этого механизма.

Для того, чтобы провести замену стартера автомобиля Приора, приготовьте 13-й и 15-й ключи. Перед тем, как снять механизм, обязательно снимите минус с аккумулятора – в этот раз эта маленькая процедура очень важна. Далее следуйте инструкции:

  1. Снимите воздушный фильтр, затем его корпус.
  2. На стартерном узле отверните гайку, которая крепит клемму.
  3. Снимите клемму с контактного болта.
  4. Разъедините провод и клемму.
  5. Снимите гайки крепления стартерного узла (их 2 или 3 – в зависимости от типа).
  6. Достаньте стартерный узел. Новый установите в обратном порядке.

Принцип работы

  1. В момент поворота ключа зажигания появляется напряжение на обмотке втягивающего реле, которое притягивает сердечник.
  2. Сердечник вытягивает бендикс из корпуса стартера и приводит его в зацепление с маховиком.
  3. Как только бендикс зацепляется с маховиком, происходит замыкание, напряжение подается на щеткодержатель и приводит во вращение ротор стартера.
  4. Ротор начинает вращать бендикс через редукторную передачу, тем самым вращая коленчатый вал двигателя и запуская его.
  5. Как только двигатель запускается, вы отпускаете ключ зажигания, на всех элементах стартера пропадает напряжение и втягивающее под воздействием обратной пружины выводит бендикс из зацепления с маховиком.

Реле стартера приора где находится фото

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность как самого стартера, так и цепи его включения. Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

Стержнем отвертки перемыкаем вывод тягового реле и наконечник провода, соединенного с «плюсовым» выводом аккумуляторной батареи. Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле. Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта. Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле, контактной группы замка зажигания. Для поиска неисправности в цепи включения стартера…

…в салоне автомобиля вынимаем из монтажного блока реле и предохранителей реле стартера. Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11. Для этого можно использовать соседнее реле обогрева заднего стекла. Если с вновь установленным реле стартер включается, то реле стартера вышло из строя и его необходимо заменить. В противном случае необходимо проверить силовую цепь и цепь управления реле стартера. Для проверки силовой цепи вынимаем реле стартера из монтажного блока.

Вставляем перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87». Переводим ключ в замке зажигания в положение «II» — «стартер». Если стартер включится — силовая цепь исправна, если нет — то тестером поверяем…

…подводится ли «+12 В» к гнезду «30» реле стартера при нахождении ключа в замке зажигания в положении «II». При этом второй («минусовый») щуп тестера можно подсоединить к головке винта крепления панели приборов. В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера. Если же напряжение к гнезду «30» не подводится — проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле. Если цепь исправна — необходимо заменить контактную группу замка зажигания. В том случае, если силовая цепь включения стартера исправна — проверяем цепь управления реле стартера. Для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп подсоединяем к «массе». При включенном зажигании проверяем…

…подводится ли «+12 В» от главного реле системы управления двигателем к гнезду «86» реле стартера. Затем вставляем щупы тестера в гнезда реле «85» и «86» и проверяем…

…есть ли «масса» в гнезде «85» реле… …соединенного с выводом «50» контроллера. В противном случае проверяем целостность цепей управления реле стартера: от главного реле системы управления и вывода «50» контроллера — соответственно к гнездам «86» и «85» реле стартера.

Разборка стартера

Разбираем стартер 2110-3708010-02 для замены тягового реле, щеткодержателя со щетками и элементов привода. Замену тягового реле можно выполнить на автомобиле. Для наглядности замену тягового реле показываем на снятом стартере.

Головкой «на 13» отворачиваем гайку нижнего контактного болта тягового реле и снимаем с него наконечник провода.

Крестообразной отверткой отворачиваем два винта крепления тягового реле…

…и снимаем его. Вынимаем из передней крышки пружину и якорь тягового реле.

Ключом «на 8» отворачиваем два стяжных болта.

Разъединяем корпус и переднюю крышку.

Вынимаем из корпуса якорь со щеткодержателем и задней крышкой.

Крестообразной отверткой отворачиваем два винта…

…и снимаем заднюю крышку. В гнезде подшипника задней крышки установлена волнистая пружинная шайба.

Снимаем изолированные щетки со щеткодержателя.

Снимаем крышку планетарного редуктора.

Вынимаем три сателлита планетарного редуктора привода.

Снимаем резиновую заглушку. Нажимая пальцем на торец вала привода…

…вынимаем привод в сборе из передней крышки.

Двумя отвертками разжимаем проушину опоры и снимаем рычаг привода. Опираем торцевую поверхность коронной шестерни о деревянный брусок. Расположив губки рожкового ключа «на 13» на ограничительном кольце хода шестерни привода…

…и ударив молотком по ключу, спрессовываем ограничительное кольцо.

Поддеваем отверткой запорное кольцо и снимаем его. Снимаем ограничительное кольцо хода шестерни привода.

Снимаем обгонную муфту с шестерней привода в сборе.

Отверткой сдвигаем из проточки вала стопорное кольцо и снимаем его.

Снимаем с вала привода коронную шестерню планетарного редуктора.

Вставляем две металлические пластины между подшипником и коллектором якоря и опираем их на губки тисков, нанося удары молотком, через выколотку из мягкого металла в торец вала, спрессовываем подшипник. Внешним осмотром проверяем состояние коллектора и обмоток якоря. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллектора якорь следует заменить. Задиры и наволакивание материала подшипника скольжения на шейку вала якоря устраняем самой мелкой шкуркой с последующей полировкой. Омметром проверяем замыкание обмотки якоря на его сердечник. Концы обмоток должны быть хорошо припаяны к ламелям. Почернение обмоток и отделение от них лаковой изоляции не допускается. При износе щеток меняем щеткодержатель в сборе. Сборку стартера выполняем в обратной последовательности. Щеткодержатель монтируем до установки якоря в статор. Перед монтажом щеткодержателя на коллектор якоря снимаем пружины всех четырех щеток для того, чтобы щетки вдвинулись в направляющие.

Для этого, отогнув четыре фиксатора держателя пружины…

…вынимаем пружину. После установки щеткодержателя на коллектор якоря устанавливаем пружины и загибаем фиксаторы держателей пружин. Устанавливаем заднюю крышку и крепим к ней щеткодержатель. На шестерни планетарного редуктора наносим смазку ШРУС-4.

Ограничительное кольцо хода приводной шестерни устанавливаем на стопорное кольцо при помощи раздвижных пассатижей.

При установке корпуса на якорь придерживаем ручкой молотка якорь от притягивания его постоянными магнитами статора и опускаем статор на заднюю крышку.

реле стартера приора где находится

Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае поломки автомобиля связанной с электрооборудованием, в первую очередь проверяют предохранители и реле. Если предохранитель перегорел, то перед его заменой следует сначала определить причину его перегорания. Главный монтажный блок Приоры закрыт крышкой и расположен у левой ноги водителя. Чтобы открыть его потребуется поверните на 90 три фиксатора и отщелкнуть крышку. Блок предохранителей под капотом, который находится возле расширительного бачка.

Еще один монтажный блок, который находится возле левой ноги переднего пассажира. Для получения доступа к предохранителям и реле следует открутить несколько винтов крестовой отверткой. Далее описание каждого блока предохранителей и реле по порядку. F2 (60 А) предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета; F3 (60 А) предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель; F4, F6 (60 А) предохранители силовой цепи генератора; Блок реле и предохранителей кондиционера Halla предохранитель цепи питания электровентилятора левого (30 А). реле компрессора.

Блок реле и предохранителей кондиционера Panasonic F2 (7,5 А) предохранитель цепи питания ЭБУ (контроллера); K2 место, где находится реле бензонасоса Приоры.

Напомним, что на нашем сайте вы можете найти подробные. На автомобиле большинство цепей электрооборудования защищено плавкими предохранителями, установленными в монтажном блоке. Он расположен в панели приборов с левой стороны внизу и закрыт крышкой. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи (табл. 10. 3), которые защищены данным предохранителем.

Замена предохранителей и реле в монтажном блоке Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей. Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальный пластмассовые пинцеты 1 и 2 (см. фото). 1. Поверните на 90 три замка крышки блока предохранителей и реле.

Описание приоровского стартера

Прежде чем мы расскажем о том, как произвести ремонт стартера, давайте ознакомимся с основным описанием механизма. Начнем с предназначения и места расположения.

Предназначение и местонахождение

Электростартер представляет собой узел, использующийся для преобразования электрической энергии в механическую, что необходимо для запуска мотора. Фактически этот механизм представляет собой электрический двигатель постоянного тока, оснащенный механическим приводом. Принцип работы устройства заключается в замыкании втягивающей и удерживающей катушек, а также перемещении сердечника, что способствует выталкиванию бендикса. В результате бендикс входит в зацепление с маховиком силового агрегата, а под воздействием якоря этот маховик начинает раскручиваться. Соответственно, это приводит к запуску мотора. В автомобилях Лада Приора стартерный узел расположен на коробке передач, под корпусом воздушного фильтрующего элемента мотора.

Обозначение конструктивных элементов стартерного узла

Какой стартер лучше поставить на Приору?

На сегодняшний день в продаже можно найти множество моделей стартеров от различных производителей, но все они делятся между собой на редукторные и безредукторные. И один, и второй вид обладает как своими преимуществами, так и недостатками. Основным достоинством безредукторного варианта считается надежность и возможность ремонта в случае поломки, что обусловлено его достаточно простой конструкцией. Что касается недостатков, то такие механизмы характеризуются большие потребляемым напряжением и большим весом.

Редукторные устройства стали использоваться относительно недавно, добавление редуктора в конструкцию позволило улучшить технические характеристики узла в целом. Основным преимуществом считается более высокая надежность запуска мотора, в частности, при пониженных температурах. Это достоинство достигается в результате увеличения крутящего момента. Сам электромотор имеет меньше габариты, однако частота вращения устройства более высокая, соответственно, для запуска мотора понадобится меньше тока. При производстве редукторных устройств используется меньше дорогостоящих материалов, соответственно, их стоимость на порядок ниже, чем у безредукторных.

Что касается непосредственно выбора стартера, то на практике редукторные устройства более надежны и выходят из строя значительно реже, чем безредукторные. Но в данном случае нужно помнить, что допускать работу стартерного механизма при запущенном силовом агрегате ни в коем случае нельзя. Все потому, что частота вращения якоря будет выше в несколько раз, соответственно, его проводники могут выйти из пазов и задевать неподвижные компоненты устройства, таким образом, разрушая его конструкцию (автор видео — CompsMaster).

Замена бендикса на ВАЗ-2110

Для проведения работ потребуются такие инструменты, материалы и приспособления:

Бендикс для стартера ВАЗ-2110 с девятью зубьями.

Этапы работы

Проводится она так:

  • Снять минусовую клемму от аккумулятора. Машину можно при этом поставить на смотровую яму. Это облегчит работу.
  • Открутить плюсовой провод от стартера.

Откручиваем крышку стартера.

Сняв старый бендикс, сравниваем его с новым.

Полезные советы

При покупке бендикса потребуется иметь при себе старый. Часто на авто могут отличаться некоторые элементы этой запчасти, в частности втулки. Покупать деталь надо только отечественного производства. Артикулы у запчасти могут быть разные, так как авто может иметь другую модификацию. Обычно на ВАЗ-2110 подходит стартер только от производителя. Эти моменты стоит уточнять у менеджера на точке продаж.

Разборка стартера

Разбираем стартер 2110-3708010-02 для замены тягового реле, щеткодержателя со щетками и элементов привода. Замену тягового реле можно выполнить на автомобиле. Для наглядности замену тягового реле показываем на снятом стартере.

Головкой «на 13» отворачиваем гайку нижнего контактного болта тягового реле и снимаем с него наконечник провода.

Крестообразной отверткой отворачиваем два винта крепления тягового реле…

…и снимаем его. Вынимаем из передней крышки пружину и якорь тягового реле.

Ключом «на 8» отворачиваем два стяжных болта.

Разъединяем корпус и переднюю крышку.

Вынимаем из корпуса якорь со щеткодержателем и задней крышкой.

Крестообразной отверткой отворачиваем два винта…

…и снимаем заднюю крышку. В гнезде подшипника задней крышки установлена волнистая пружинная шайба.

Снимаем изолированные щетки со щеткодержателя.

Снимаем крышку планетарного редуктора.

Вынимаем три сателлита планетарного редуктора привода.

Снимаем резиновую заглушку. Нажимая пальцем на торец вала привода…

…вынимаем привод в сборе из передней крышки.

Двумя отвертками разжимаем проушину опоры и снимаем рычаг привода. Опираем торцевую поверхность коронной шестерни о деревянный брусок. Расположив губки рожкового ключа «на 13» на ограничительном кольце хода шестерни привода…

…и ударив молотком по ключу, спрессовываем ограничительное кольцо.

Поддеваем отверткой запорное кольцо и снимаем его. Снимаем ограничительное кольцо хода шестерни привода.

Снимаем обгонную муфту с шестерней привода в сборе.

Отверткой сдвигаем из проточки вала стопорное кольцо и снимаем его.

Снимаем с вала привода коронную шестерню планетарного редуктора.

Вставляем две металлические пластины между подшипником и коллектором якоря и опираем их на губки тисков, нанося удары молотком, через выколотку из мягкого металла в торец вала, спрессовываем подшипник. Внешним осмотром проверяем состояние коллектора и обмоток якоря. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллектора якорь следует заменить. Задиры и наволакивание материала подшипника скольжения на шейку вала якоря устраняем самой мелкой шкуркой с последующей полировкой. Омметром проверяем замыкание обмотки якоря на его сердечник. Концы обмоток должны быть хорошо припаяны к ламелям. Почернение обмоток и отделение от них лаковой изоляции не допускается. При износе щеток меняем щеткодержатель в сборе. Сборку стартера выполняем в обратной последовательности. Щеткодержатель монтируем до установки якоря в статор. Перед монтажом щеткодержателя на коллектор якоря снимаем пружины всех четырех щеток для того, чтобы щетки вдвинулись в направляющие.

Для этого, отогнув четыре фиксатора держателя пружины…

…вынимаем пружину. После установки щеткодержателя на коллектор якоря устанавливаем пружины и загибаем фиксаторы держателей пружин. Устанавливаем заднюю крышку и крепим к ней щеткодержатель. На шестерни планетарного редуктора наносим смазку ШРУС-4.

Ограничительное кольцо хода приводной шестерни устанавливаем на стопорное кольцо при помощи раздвижных пассатижей.

При установке корпуса на якорь придерживаем ручкой молотка якорь от притягивания его постоянными магнитами статора и опускаем статор на заднюю крышку.

Стартер автомобиля задает старт запуску двигателя. Приора не заводится без его участия. Без него начало движения просто невозможно. Иногда Лада Приора не заводится из-за того, что предохранитель перегорел, или рэле стартера дает сбой, оно имеет маркировку К3. Иногда он щелкает, но не крутит. Причины в деталях. Стартер на Приоре состоит из следующих деталей: бендекс, втягивающее реле, якорь и другие — полный список того сколько деталей содержит стартер автомобиля Приора, смотрите ниже по статье. Автовладельцам желательно знать, где этот механизм находится на автомобиле Лада Приора — он стоит сразу под воздушным фильтром. Цена детали — стартер на Приору в двигатель (16 клапанов): от 2750 до 4500 рублей. Когда случается поломка, устройство на Приоре перестаёт крутить.

Ничего не поделать – придется его достать и разобраться в проблеме. Несмотря на достаточно «грубую» силу, которую стартерный узел «прикладывает» для того, чтобы запустить двигатель, его устройство достаточно сложное и состоит из нескольких достаточно мелких деталей. Так, придется детально разбираться с механизмом реле, потому что в нем тоже могут возникнуть проблемы. Фото детали ниже.

Ремонт обгонной муфты

Возможен ли ремонт бендикса стартера своими руками? Вполне! Один из «народных» способов заключается в следующем. Полностью погрузите неразобранный стартер в подходящую емкость с бензином. Выдержите 5-6 часов (можно оставить на ночь). Не вынимая устройство из емкости, шестерню обгонной муфты, чтобы лучше прочистить пазы. Стартер выньте и хорошо просушите. Иногда эта нехитрая операция помогает. Но если этого не случилось, устройство придется разбирать. Сняв бендикс, осмотрите вилку, которая его толкает: если деталь изношена, то необходимо поставить другую. Проверьте зазор на валу якоря: при наличии люфта восстановить механизма не получится – придется покупать новый. Если же «болтанки» нет, то бендикс ремонтируем.

Процедура начинается с разборки корпуса, чтобы добраться до пружин и роликов. Их нужно вытащить, очистить, промыть в бензине и протереть насухо. Обычно эти детали не изнашиваются и замены не требуют, но все же на ролики посмотрите внимательнее: если они утратили цилиндрическую форму, то придется подыскать нормальные (менять нужно полным комплектом).

Однако чаще всего проблема кроется в смолистых отложениях на внутренней части обоймы, которые нужно удалить. Также не забудьте осмотреть корпус муфты на предмет наличия трещин. Если таковые имеются, деталь замените. Еще нужно осмотреть зубчики шестеренки: если они сносились, то придется искать новую или менять весь привод. Теперь соберите бендикс и проверьте, зажав в тисках: исправное устройство будет проворачиваться в одну сторону. Перед установкой восстановленный механизм смажьте моторным маслом.

Основные неисправности

Стартер имеет несколько основных неисправностей, которые встречаются довольно часто.

  • Аккумулятор;
  • Втягивающее реле;
  • Щетки;
  • Бендикс;
  • Обмотки ротора и статора.;

АКБ

Если нет вращения стартера или появляются щелчки при повороте ключа зажигания, то вероятнее всего разрядилась аккумуляторная батарея. Если АКБ заряжена, то следует проверить состояние клейм на ней. Плохой контакт или окись на клеймах будут мешать запуску автомобиля, так как для вращения двигателя стартером необходим большой ток, а послабление контакта клейм или их окисление будут повышать сопротивление, что приведет невозможности запуска ДВС.

Втягивающее

Если при повороте ключа стартер вращается, но не запускает двигатель, то скорее всего виновником является втягивающее реле. Основным виновником выхода из строя реле является обрыв его обмотки.

Щетки

Щетки являются наиболее часто выходами из строя элементами стартера. При их износе запуск двигателя невозможен, так как они не обеспечивают контакта с коллектором ротора. При износе щеток до 4 мм их необходимо менять.

Бендикс

Бендикс — это своего рода обгонная муфта, которая приводит в зацепление шестерни с маховиком. Выход его из строя является механической поломкой стартера. Починить ее невозможно лишь только заменить на новую.

Обмотки

Обмотка выходит из строя вследствие повышенных токов, образующихся в момент пуска двигателя в холодное время или при заклинивании бендикса. Проволока, намотанная на шихтованную сталь, просто не выдерживает такие скачки тока и обрывается. Это решается заменой ротора или статора, а лучше всего стартера.

Порядок замены стартера на Приоре своими руками

Ремонт этот весьма несложный, поэтому РЅР° РІСЃРµ РЅРµ уйдет более 25-20 РјРёРЅСѓС‚ времени. Рдеальный вариант работать либо РЅР° смотровой СЏРјРµ, либо же снять СЃ подушек РєРѕСЂРїСѓСЃ воздушного фильтра, после чего открывается очень хороший доступ Рє стартеру.

Первым делом отсоединяем клемму «-» РѕС‚ РђРљР‘ автомобиля, после чего отключаем РІСЃРµ РїСЂРѕРІРѕРґР° РѕС‚ стартера, РѕРґРёРЅ РёР· которых прикручен гайкой.

После чего необходимо отвернуть три гайки крепления стартера, одна сверху:

Рдве удобнее отворачивать именно снизу, как наглядно показано на фото ниже.

Когда они откручены, можно беспрепятственно снимать его, так как никаких креплений больше не остается.

Установка нового при полной замене происходит в обратной последовательности, и сложности не возникнет никакой при выполнении данного ремонта.

Важно иметь ввиду, что стартеры на Приоре устанавливались как с тремя креплениями, так и с двумя  (старого и нового образца). Поэтому, прежде, чем покупать новый, удостоверьтесь в том, какой именно стоял у вас на автомобиле.

Цена нового на 2170 может составлять от 3500 до 4000 рублей, хотя можно найти китайские варианты немного дешевле, но относительно сомнительного качества. Самыми надежными и беспрблемными являются заводские производства КЗАТЕ, которые спокойно могут пройти без ремонта свыше 200 000 км пробега автомобиля.

Устройство и характеристики стартера Лада Приора, Lada Priora

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
