Регулировка фар Лада Гранта своими своими руками
Делаем реснички для фар
Как производится регулировка фар на Ладе Гранте

Как отрегулировать ПТФ?

Перед процессом регулировки следует позаботиться о дополнительной нагрузке на авто – подойдет любой предмет, который по габаритам сможет разместиться в автомобиле. Заправляем бак и располагаем Лада Гранта максимально вровень с горизонтальным дорожным полотном. На поверхность аналогичной стены наносим линии, выступающие в роли контрольных точек. Размечаем расстояние до центра. Добиваемся разлинованного с двумя контрольными точками полотна.

После нанесения разметки отъезжаем на LADA Granta на 10 м. Далее, воспользовавшись отверткой, выполняем регулировку винтов, чтобы обеспечить достижения фокуса во всех контрольных точках. Теперь вы знаете, как на Гранте регулировать фары. В этом процессе нет ничего сложного.

Особенности регулировки

Секреты установки и подключения противотуманок на гранту своими руками. рекомендации по самостоятельной установке противотуманных фар на лада гранта лифтбек реле противотуманных фар лада гранта

Нужно знать, как на Гранте регулировать фары правильно и своими руками. Находим ровную поверхность, чтобы ее сторона подходила к стене. На стене не должно присутствовать выступов и прочих неровностей. Подъезжаем на LADA Granta до упора к стене и намечаем на ней центральные точки осей ламп и сам центр симметрии авто. Чтобы обеспечить корректную разметку, замеряем и фиксируем расстояние от ламп до земной поверхности. Затем прочерчиваем линию, которая располагается в 5 см ниже первых отметок. После отъезжаем на определенное расстояние и размечаем на поверхности стены линию, которая предназначена для соединения центральных точек ламп. Затем наносим вертикальные линии (через те же центры ламп). Теперь вы понимаете принцип, как отрегулировать фары.

По завершении процедуры разметки включаем фары и настраиваем углы наклона ламп до совмещения светового пучка с горизонтальной разметкой. Участок подъема светового пятна (верхняя граница) по вертикали вверх должен совпадать с ранее нанесенной пересекающейся линией.

Как отрегулировать фары до идеального пучка следует вращать регулировочные винты, находящиеся в подкапотном пространстве. Оптимальная настройка будет в том случае, когда свет начнет попадать в участок, располагающийся ниже линии отметки центров.

Важно! Настройку дальнего и ближнего светового пучка следует осуществлять в раздельном порядке. Параметры разметки будут немного разниться

У ближнего света они идентичны описанной здесь схеме, а у дальнего пучок должен попадать точно в разметку центра.

Рекомендуется воспользоваться специальным оборудованием и изучить видеоматериал как отрегулировать.

Как самостоятельно произвести регулировку фар на автомобиле Лада Гранта

Ремонт гидрокорректора фар лада гранта своими руками

Lada Granta с первых дней продаж стала популярным автомобилем в России. Автоконцерн предлагает три комплектации, которые с удовольствием покупают и каждый день используют водители. Регулировка фар на Гранте требуется нечасто, процедуру проводят специальным оборудованием в автосервисе, а также своими руками с применением минимального количества инструментов.

При использовании специальной схемы и определенных требований регулировка фар Гранты займет 20-30 минут.

Почему нарушается настройка

Регулировки угла наклона света сбиваются по нескольким причинам:

после механического воздействия при аварии;
из-за глубоких выбоин, ям, лежачих полицейских и неровных стыков дорожного полотна;
вследствие установки некачественных ламп сомнительного производства.

Угол светового пучка может сбиться из-за случайного наезда на глубокую выбоину при высокой скорости. Подвеска Гранты не может полностью поглотить силу мощного удара колеса об асфальт, и инерция передается по кузову.

Рефлектор фары получает резкое ускорение вверх или вниз, регулировочный винт проскакивает, и световой луч светит неправильно. Также такое влияние могут оказать частые перекаты по бордюрам или высокий порог гаража.

Во время пути водители попадают в разные дорожные ситуации, случайно залетают в глубокие ямы или на высокой скорости проезжают по лежачим полицейским. Все это со временем сбивает положение регулировочного винта в рефлекторе фары.

Однако монтаж китайских ламп ближнего или дальнего света влияет на угол светового пучка. На этот параметр воздействует расположение нити накаливания. Если колба установленной детали немного смещена по вертикали, то штатная оптика не сможет правильно собрать световой пучок и передать его на дорожное полотно.

В таком случае также потребуется настройка угла света или замена ламп.

В момент ДТП на кузов передаются сильные вибрации, которые могут не только сбить настройки, но и повредить гидрокорректор Гранты. Также после аварии может потребоваться регулировка ПТФ.

Когда следует проводить регулировку света в Ладе Гранте

На ежегодном техническом осмотре сотрудники станции всегда проверяют угол света с помощью прибора. Если в ходе работ обнаруживаются отклонения от установленных требований, то требуется отрегулировать фары Гранты.

Как разобрать фару и установить линзы своими руками

Также операция может потребоваться после смены перегоревших ламп. Настройки легко сбиваются при сильном давлении на цоколь. Поднять фары можно с помощью шайбы корректора, расположенной в салоне. Однако, если сбилась высота одного пучка, то придется открывать капот и настраивать угол вручную.

В чём опасность запотевания оптики на машине

Как снять обшивку на двери на ладе гранта своими руками: инструкция

Если на Гранта потеет передняя фара, задние сигналы, то в скором времени могут появиться проблемы:

Снижается качество освещения. Появление конденсата может значительно исказить поток света и эффективность освещения.
Окисляются контакты, на металлических деталях появляется коррозия. Металл начинает ржаветь, окисляются другие детали, имеющие отражающее покрытие, оно теряет свойства, нарушается функционирование электроники, часто заливает блоки.

Очень важно устранить данные проблемы быстро, чтобы приборы работали нормально. В противном случае может потребоваться ремонт фар или замена отдельных элементов

Подготовка автомобиля

Для корректной настройки света фар автомобиль нужно подготовить: полностью залить топливный бак, уложит на штатное место запасное колесо, привести в норму давление в шинах.

Фары и отражатели должны быть чистыми, желательно отполированными, не запотевшими. Необходимо установить лампочки одинакового размера, марки и электрической мощности.

Затем машина в темное время суток устанавливается на ровную горизонтальную площадку на расстояние 3 метров (или 5-10 метров для других марок автомобилей, согласно их инструкции) от стенки с нанесенной разметкой для настройки светового потока. Такие тестовые стенки (стенды) есть на станциях технического обслуживания и автосервисах. Нанести эту разметку можно и самостоятельно.

Это нужно для того, чтобы выровнять по высоте уровень ближнего света фар. Регулятор коррекции фар, имеющийся в салоне автомобиля, устанавливается в положение «один человек».

Настройка ближнего света проводится при заведенном двигателе (на холостом ходу) и включенном ручном тормозе или с установленными под задние колеса противооткатными устройствами.

➤ Регулировка фар на Ладе Гранте — описание процесса

Заводская регулировка фар на Лада Гранта не идеальная, зачастую владельцы самостоятельно настраивают оптику под «свои нужды».

Процесс корректировки не сложный, под силу каждому водителю. При отсутствии времени обратитесь в сервисный центр для оказания помощи.

Почему сбивается настройка света фар

Некачественная сборка комплектующих, недостаточная фиксация крепежными элементами;

Брак при изготовлении;
Из-за повреждения не работает регулятор наклона фары;
Нарушение условий эксплуатации;
Несоответствие температурных режимов, вследствие чего разрушается, деформируется отражатель, цоколь, посадочное гнездо;
Негативные последствия аварии, удара, столкновения;
Износ пружин, передних / задних стоек, снижается клиренс, кузов машины наклоняется вперед.

Приведенный перечень причин, по которым невозможна регулировка фар, исчерпывающий.

Порядок действий при регулировке фар Лада Гранта своими руками

Подготовка инструмента: отвертка, шестигранник.

Установка машины в периметр ремонтной зоны, на ровную платформу.
Проверка давления в колесах, наличие запасного колеса в багажнике, вес груза на водительском сиденье в 75.0 кг.
Регулировка / корректировка светового луча на расстоянии не более 3.0 метров от стены.
Поочередная проверка угла освещения каждой из фар.
Завершение работ, тестирование на исправность и точность освещения.

Система освещения на Лада Гранта (лифтбек) полностью идентична с Калина, Приора, Веста. Поворотник, дальний свет, дневные ходовые огни (далее – ДХО) расположены вместе, в одном модуле.

Каждая из ламп помещается в отдельный патрон с возможностью автономной корректировки гидроцилиндром. Регулировка света фар осуществляется двумя шестигранными винтами:

верхний отвечает за горизонтальное положение светового луча,
нижний за вертикальное.

Подготовка и настройка фар в соответствии с ГОСТом

Схема корректировки

Предварительно проверяем давления в шинах, размещаем груз (75.0 кг.) на переднем сиденье, выжимаем рычаг стояночного тормоза;
На стене (преграде) рисуем горизонтальную линию на расстоянии 550 мм. от земли. Это и будет уровень видимости зрачков водителя на расстоянии трех метров от переднего бампера;
Перпендикулярно прорисовываем линию, проходящую по центру светового луча для каждой из фар: линия 1 и 2.
Проводится вертикальная линия по центру.

Корректировка и настройка фары вручную

Замеряем расстояние линий 1 и 2, они должны быть равными. Для объективности данных, качнем бок машины, проверим точность восстановления кучности луча, имитируя дорожный ухаб;
При помощи гидрокорректора завершаем настройку фар по высоте. Изначально рычаг устанавливаем в положение «0». Мастера рекомендуют настраивать каждую из фар по отдельности, предварительно закрыв неактивную непрозрачным материалом;
Регулировка ближнего света фар на Лада Гранта считается завершенной, когда световые пятна на стене полностью совпадают с горизонтальной линией;
При необходимости, повторите процесс настройки вновь.

Улучшаем качество проделанной работы

С целью повышения эффективности освещения дорожного полотна проверяем элементы кузова на наличие дефектов, повреждение, деформацию. Игнорируя искривления на кузове невозможно добиться максимальной концентрации светового луча.

Проверяем целостность стекла фар, герметичность уплотнительных элементов. Внутри модуля оптики имеется пыль, грязь — признак плохой герметизации. Замените резиновый уплотнитель, обновите силиконовый герметик.

Длительная эксплуатация машины на пересеченной местности, грунтовом покрытии приводит к повреждениям, царапинам на оптике. Менять фары вовсе не обязательно, достаточно тщательно отполировать специальными средствами.

При повреждении отражателя, зеркальной поверхности безоговорочная замена оптики. Такой дефект восстановлению не подлежит.

Установка ламп строго в соответствии с каталожными артикулами. Покупка комплектующих, отличных от заводских, не гарантирует качество освещения, длительность ресурса эксплуатации.

Улучшаем качество проделанной работы

Общая информация

Настройки фар сбиваются по самым различным причинам – начиная от бездорожья и заканчивая мелким дорожными происшествиями.

Симптомы тоже могут различаться, к примеру, проблемы с ближним светом чаще всего возникают из-за поломки реле или предохранителя.

Оговоримся и о том, что устанавливаемый на Грантах подкорректор фар способен лишь компенсировать различную нагрузку автомашины, однако, выравнивать горизонтальную плоскость владелец автомобиля должен самостоятельно.

Главным мотивом регулировки фар является недостаток света при освещении дороги, имеющий в основе несколько возможных причин:

Обычно сошедший с конвейера автомобиль настраивается под массу среднестатистического автовладельца (75 кг). Если вес вашего тела отличается от веса, предусмотренного настройками, то регулировку лучше провести сразу после приобретения автомобиля;
При поломке гидрокорректора, что выражается в искривлении света фар и затруднении корректировки;
После проезда по бездорожью;
При покупке б/у машины, поскольку в этом случае регулирование фар производилось прежним хозяином автомобиля под собственные потребности и вес.

Остановимся чуть подробнее на гидрокорректорах. Эти устройства устанавливаются на автомашинах производителем и призваны регулировать фары выше либо ниже, в зависимости от степени загруженности авто.

Поскольку автоматическая настройка у них отсутствует, то и регулировку требуется осуществлять самостоятельно, органы управления корректором расположены у рукоятки включения света.

Нулевое положение соответствует машине с одним человеком в салоне (водителем).

Принцип работы прибора заключается в следующем:

управление цилиндром корректора осуществляется благодаря рукоятке;
цилиндр ответственен за регулировку уровня давления в трубках, идущих к толкателю;
толкатели расположены непосредственно в фарах, и чем выше будет подниматься давление в трубке, тем активнее станет давить на шток жидкость, расположенная во внутренней части толкателя;
важнейшим для регулировки фар положением является то положение, в котором находится шток.

При поломке корректора, которая часто выражается в том, что одна из фар перестает на него реагировать, нужно отремонтировать толкатель – именно его неисправность в абсолютном большинстве случаев ведет к неисправности прибора в целом. Существует два метода ремонта толкателя. Первый из них не предусматривает его последующей регулировки, для претворения этой методики в жизнь вам понадобится:

Извлечь из фары сломанный толкатель;
Прогреть трубку толкателя (это придаст ей большую эластичность), после чего снять с нее толкатель;
Закрутить со стороны трубки саморез (обязательно закручивайте его под углом, от глубины закрутки самореза прямо зависит степень выпирания штока);
Затем отрегулируйте длину самореза для получения необходимого вам итогового результата.

Второй метод предусматривает возврат гидрокорректора в полностью функциональное состояние. Для этого нужно:

Извлечь из фары толкатель;
После согревания трубки снять ее с толкателя;
Попробовать подвигать толкатель с помощью плоскогубцев (прибор не будет функционировать, если в нем недостаточно жидкости, либо отсутствует должное давление);
При движении штока в толкатель докачивается тосол (с помощью обычного шприца), после чего система собирается обратно;
При отсутствии движения штока следует закачать в толкатель незначительное количество тосола (до необходимого уровня), и попробовать разработать шток;
Определить оптимальный уровень жидкости, находящейся внутри толкателя, можно как опытным путем, так и методом сравнения неисправного гидрокорректора с рабочим прибором.

Регулировка фар Лада Гранта своими своими руками

Продольная ось симметрии автомобиля должна проходить по линии 0 на экране.
Вертикальные линии 1 и 2 расположены на равном расстоянии от линии 0.
Расстояние А между линиями 1 и 2 должно быть равно расстоянию между центрами ламп ближнего света фар.
Измерьте высоту центров фар от земли — это будет расстояние h на экране.
Установите гидрокорректор в положение 0 (автомобиль с одним водителем).
Включите ближний свет фар и на время регулировки одной фары вторую закройте непрозрачным материалом.
Откройте капот и отрегулируйте свет фары, вращая регулировочные винты через специальное отверстие.

Регулировка фар Лада Гранта считается выполненной если верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Рассмотрим, что нужно для быстрой и пошаговой регулировки головного света на ВАЗ 2190:

помещение с ровной стеной на расстоянии не менее пяти метров от автомобиля;
крестовая отвертка либо шестигранник на шесть;
рулетка или длинная линейка;
вес, равный вашему, чтобы разместить на водительском сиденье (человек вашей комплекции либо 2-3 мешка штукатурки – цемента – соседский ).

Продольная ось симметрии автомобиля должна проходить по линии 0 на экране.
Вертикальные линии 1 и 2 расположены на равном расстоянии от линии 0.
Расстояние А между линиями 1 и 2 должно быть равно расстоянию между центрами ламп ближнего света фар.
Измерьте высоту центров фар от земли — это будет расстояние h на экране.
Установите гидрокорректор в положение 0 (автомобиль с одним водителем).
Включите ближний свет фар и на время регулировки одной фары вторую закройте непрозрачным материалом.
Откройте капот и отрегулируйте свет фары, вращая регулировочные винты через специальное отверстие.

На водительском сиденье – ваш вес. Гидрокорректор фар выставлен на 0. Шины накачаны, как требуется с завода, запаска на месте.

Гидрокорректор выправляет высоту светового пучка в зависимости от того, насколько загружен автомобиль (по шкале от 0 до 5)

Третье — отступаем вниз 35мм. и делаем еще одну отметку. Для чего – показано на рисунке.

Свет фары на Гранте ложится по такой форме. Верхняя граница пучка имеет излом: его верхний край должен быть равен высоте ваших фар до земли. Нижний край излома – на этой же высоте минус 35 миллиметров

Пятое – с помощью барашка для регулировки света корректируем высоту света. Цель – чтобы верхний край соответствовал нашим отметкам на стене. Пример на рисунке выше.

Здесь нужна длинная крестовая отвертка. Можно взять шестигранник на 6.

Доступ к регулировке фары на Гранте не затруднен. Данный разъем корректирует только высоту света

Шестое – закрываем другую фару и проводим регулировку второй.

Крутите эти рукоятки для корректировки света по горизонтали – право/лево Если свет отрегулирован правильно по горизонтали, то верхние линии излома светового пятна будут на таком же расстоянии, что и между самими лампами ближнего света.

Чтобы избежать опасности для водителя, который едет по встречной, нужно отрегулировать правильно свет фар автомобиля.

Действенных способов того как проходит регулировка фар гранта существует три: регулировка фар Лада Гранта своими руками видео ролики помогут выполнить ее качественно, регулировка фар Лада Гранта специалистом автосервиса, нужным оборудованием.

Делаем реснички для фар

Реснички можно сделать самостоятельно или купить уже готовые

Наиболее простой вариант — купить готовые реснички на фары Лада и наклеить их на верхнюю часть переднего светильника. Чтобы придать им нужную форму, можно воспользоваться строительным ножом с лезвиями или канцелярским резаком. Реснички можно сделать своими руками из пленочных материалов. Для этого нужно приобрести виниловую пленку. Работа начинается с изготовления шаблона. Вначале его вычерчивают на бумаге, а затем вырезают ресничку по нему из винила. Наклеивается деталь при помощи мыльного раствора. Если одного слоя будет недостаточно, то можно наклеить и второе покрытие.

Третий способ — реснички из пластика. Он более сложен, так как понадобится снять оптику. Фары снимают и прикладывают пластик к стеклянному колпаку светильников. Пластмассу нагревают феном и разглаживают по форме фары. Затем их закрепляют изоляционной лентой, чтобы она не сдвинулась, пока не остынет. Нужный контур наносят маркером на пластмассу и вырезают резаком.

Полученные детали окрашивают краской и приклеивают на места. Чтобы познакомиться с другими методами производства таких работ, можно посмотреть многочисленные видео, посвященные этой теме. Для правильной настройки оптики и украшения автомобиля не нужно каких-либо особых навыков или знаний. Это можно сделать самостоятельно и долгое время пользоваться полученным результатом своей работы.

Как производится регулировка фар на Ладе Гранте

Регулировка фар Лада Гранта может быть произведена самостоятельно на всех модификациях этого автомобиля. Принципы проведения работы схожи практически для всех машин. Регулировка фар должна быть сделана и на абсолютно новой машине, так как при езде она от тряски может дать сбой. Чтобы правильно отрегулировать оптику, надо знать технологию проведения такой работы.

Проверка и настройка фар Гранты

Для работы надо взять крестообразную отвертку, ящик с инструментами, запасное колесо и полностью заправить бак бензином. Теперь можно начать:

Автомобиль выставляют на горизонтальную поверхность.
Оставляют двигатель работающим на холостом ходу.
Выжимают ручной тормоз.
Надо проверить давление в шинах, и если это нужно, то подкачать их или спустить.
Перед автомобилем устанавливают искусственную стенку. Она должна быть высотой 1,8-2 метра и находиться на расстоянии 2,8-3,2 м. Ее можно изготовить из ДСП или подобных ей материалов.
На кресло водителя надо положить груз весом 55-70 килограмм, чтобы выровнять линию фар.
Затем надо сделать следующие замеры: расстояние между фарами, их высоту над дорожным полотном. Находят середину между ними. Все эти данные надо перенести на искусственную стену при помощи мела. Должна получиться точечная проекция, где будут обозначены края и центры фар Лада.Для регулировки света необходимо создать давление в кресле т.е. сесть в авто
Чтобы снять колебания кузова и амортизаторов, надо его слегка покачать.
Регулятор коррекции света фар Лада надо перевести в положение «один человек». Именно для этой операции положен груз на кресле водителя. Затем надо включить ближний свет. Теперь надо внимательно рассмотреть выход и фактическое отклонение каждого луча фары на Ладе.
Поднимают капот и находят корректоры. Отверткой выравнивают выход световых пучков. Они должны соответствовать точкам на искусственной стене и по вертикали, и по горизонтали.
Оптика считается хорошо отрегулированной, если лучи будут выходить прямо на свои проекции на стенке.
Проводят тестовый заезд для закрепления сделанной регулировки и проверки сделанной работы. Главное, чтобы пучки света от фар автомобиля не ослепляли других водителей.

Если что-то непонятно, то можно посмотреть видео по проведению такой регулировки.

Модернизация оптики на автомобиле

Чтобы не нарушалась геометрия светового потока, надо своевременно устранять деформации кузова автомобиля. Если внутри и снаружи стекол собралась пыль, убрать ее можно пылесосом. Фару при этом снимать не надо, а можно просто выкрутить галоген вместе с проводами. Если замечены дефекты или повреждения в отражателе, то его надо сменить.

Обязательно должны быть установлены лампы равной мощности и габаритов на фарах. Если этого нет, то и регулирование не поможет. Для того чтобы автомобиль выделялся из общей массы машин, можно попробовать изменить его внешность:

установить реснички на фары Лада;
укрепить подвеску из светодиодов — так называемые ангельские глазки;
покрасить фары в темные цвета или затонировать их.

Однако тюнинг фар — работа достаточно сложная, из-за того что надо выполнить требования по безопасности и различные регламенты, установленные государством. Передние фары машины должны светить с вполне определенной яркостью, а это можно достичь только с применением специального оборудования.

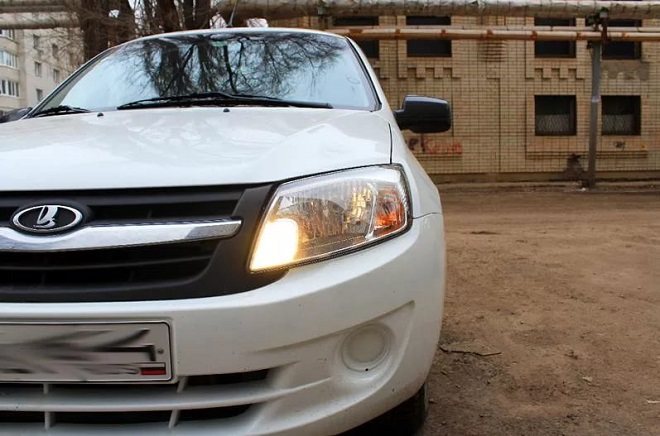

Делаем реснички для фар

Для этого нужно приобрести виниловую пленку. Работа начинается с изготовления шаблона. Вначале его вычерчивают на бумаге, а затем вырезают ресничку по нему из винила. Наклеивается деталь при помощи мыльного раствора. Если одного слоя будет недостаточно, то можно наклеить и второе покрытие.
