Рено логан 1 и 2

Блок предохранителей и реле рено логан 2

Блок предохранителей и реле в моторном отсеке рено логан 2.

Блок расположен около аккумуляторной батареи.

Для доступа к элементам блока отжимаем два фиксатора и снимаем крышку блока.

Схема расположения предохранителей и реле в блоке.

Назначение. Таблица.

№	Сила тока.	Защищаемые цепи
Ef1	40	правый элемент обогрева ветрового стекле, реле правого элемента обогрева ветрового стекла Er2
Ef2	40	левый элемент обогрева ветрового стекла, реле левого элемента обогрева ветрового стекла ER1
Ef3	50	блок управления ABS/ESP
Ef4	60	иммобилайзер, цепи питания предохранителей F28, F29. F30 и F31 в блока предохранителей и реле в салоне
Ef5	60	цепи питания предохранителей F11, F23, F24, F25, F26. F27. F34 и F39 в блоке предохранителей и реле в салоне
Ef6	30	блок управления ABS/ESP
Еf7	30	обогрев заднего стекла, обогрев наружных зеркал заднего видь
Ef8	15	передние противотуманные фары
Ef9	15	обогрев передних сидений
Ef10	15	муфта компрессора кондиционера через реле компрессора кондиционера Ег4 (комплектация с кондиционером)
25	реле 1 -й скорости электровентилятора Er4. электровентилятор системы охлаждения двигателя (комплектация без кондиционера);
Ef11	25	главное реле ЭСУД Er5; реле топливного насоса Er3, топливный насос, датчик уровня топлива, катушка зажигания (двига­тель 1,6 8V К7М), катушки зажигания 3 и 4 цилиндров (двигатель 1,6 16V К4М); главное реле ЭСУД Er5, обмотка реле компрессора кондиционера Er4 (комплектация с кондиционером), обмотка реле 1-й скорости вращения электровентилятора Ег4 (комплектация без кондиционере), цепь предохранителя Ef 13, электронный блок управления двигателем
Ef12	40	блок реле электровентилятора системы охлаждения двигателя
Ef13	15	система управления двигателем
Реле
Er1	35	реле левого элемента обогрева ветрового стекла
Er2	35	репе правого элемента обогрева ветрового стекла
Er3	20	реле топливного насоса
Er4	20	реле компрессора кондиционера (комплектация с кондиционером) реле 1-й скорости вращения электровентилятора (комплектация без кондиционера)
Er5	35	главное реле ЭСУД

Блок предохранителей в салоне Renault Logan 2.

Находится с левой стороны панели приборов. Для доступа к предохранителям откройте дверь, затем плоской отверткой подденьте нижний край крышки и снимите ее.

Расшифровка предохранителей и реле рено логан 2.

№	Сила тока, А	Защищаемые цепи
F1	30	электростеклоподъемники передние
F2	10	дальний едет (левая фара)
F3	10	дальний едет (правая фара)
F4	10	ближний свет (левая фара)
F5	10	ближний свет (правая фара)
F6	5	габаритный сеет (левая сторона)
F7	5	габаритный едет (правая стороне), подсветка
F8	30	электростеклоподъемники задние
F9	7.5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	антиблокировочная система/система курсовой устойчивости, сигналы торможения
F13	10	плафон освещения салона, фонарь освещения багажного отделения, блок управления климатической установкой
F14	5	датчик угла поворота рулевого колеса (с системой курсовой устойчивости)
F15	15	стеклоомыватель, стеклоочиститель фонарь света заднего хода, блок управления парковочным радаром
F16	5	аудиосистема, блок управления парковочным радаром, блок сигнализации не пристёгнутого ремня безопасности, выключатель ограничителя регулятора скорости, реле обогрева заднего стекла R2 (обмотка), реле обогрева ветрового стекла Er1 и Ег2 (обмотка)
F17	7.5	лампы дневных ходовых огней
F18	7.5	сигналы торможения
F19	5	система управления
F20	5	система подушек безопасности
F21	—	резерв
F22	5	резерв
F23	—	резерв
F24	15	указатели поворота
F25	10	блок управления электрооборудованием, противоугонная система
F26	15	блок управления электрооборудованием, габаритные огни, электропривод наружных зеркал, боковые указатели поворота, выключатель центрального замка и аварийной сигнализации
F27	20	под рулевые переключатели
F28	—	резерв
F29	25	под рулевые переключатели
F30	—	резерв
F31	10	щиток приборов
F32	7.5	аудиосистема
F33	15	предохранитель прикуривателя renault logan 2
F34	15	диагностический разъем, разъем для аудиосистемы
F35	5	обогрев наружных зеркал заднего вида
F36	5	электропривод наружных зеркал заднего вида
F37	30	стартер, блок управления электрооборудованием
F38	30	стеклоочиститель
F39	40	климатическая установка
Реле
	Ток, А	Наименование
R1	35А	реле климатической установки
R2	35А	реле обогрева заднего стекла

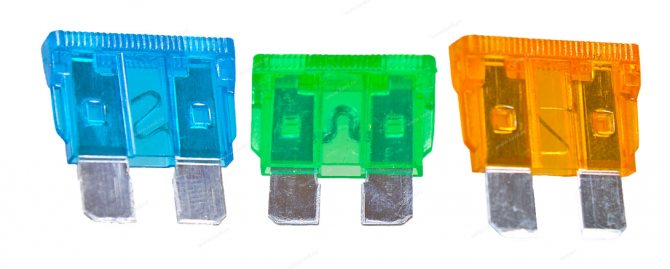

Какие предохранители используются

Большинство предохранителей установлено в монтажном блоке предохранителей, расположенном в салоне. По внешнему виду защитные элементы друг от друга не отличаются, за исключением обозначения (цифры, символы или последовательности букв) на корпусе предохранителя и цвета.

Французский кроссовер использует защитные устройства от F1 до F39, каждое из которых имеет свое наименование, силу тока и подходит только для определенной цепи в схеме, связанной с конкретным электрооборудованием.

Учитывая, что автомобиль выходил в свет различных модификаций, то при покупке авто на рынке, под капотом могут оказаться предохранители, так называемые рестайлиноговые.

Поэтому, никогда не лишним будет сверить номиналы имеющихся устройств с теми, которые должны стоять на автомобиле. Если брать машину новую в салоне, то можно быть уверенным, что в ней установлены оптимальные варианты устройств.

Какие предохранители используются

Большинство предохранителей установлено в монтажном блоке предохранителей, расположенном в салоне. По внешнему виду защитные элементы друг от друга не отличаются, за исключением обозначения (цифры, символы или последовательности букв) на корпусе предохранителя и цвета.

Французский кроссовер использует защитные устройства от F1 до F39, каждое из которых имеет свое наименование, силу тока и подходит только для определенной цепи в схеме, связанной с конкретным электрооборудованием.

Учитывая, что автомобиль выходил в свет различных модификаций, то при покупке авто на рынке, под капотом могут оказаться предохранители, так называемые рестайлиноговые.

Основной блок в «Рено-Логан» первого поколения

Зачастую этого можно избежать и исправить ситуацию самостоятельно. Неработающий электроприбор не говорит о том, что он сам или цепь пришли в негодность. В 90 случаях из 100 виновником является сгоревший предохранитель.

Для тех, кто впервые слышит о блоке предохранителей (далее – БП) «Рено-Логан» 1 или 2, следующий материал будет очень интересен.

Традиционно в автомобили устанавливают два БП: монтажный или основной и дополнительный. Основным принято считать тот, что находится под капотом (еще одно название этого БП – внешний). Дополнительный БП находится в салоне и часто именуется внутренним. Мы рассмотрим варианты для автомобилей «Рено-Логан» 1 и 2.

Рубрика: Renault

30.04.2019   ·  : к записи Блок предохранителей на «рено-логан 1—2» отключены   ·  На чтение: 4 мин

Второй столбик таблицы показывает на какие токи рассчитаны ПП.

Реле в монтажном БП отвечают за:

1. левый элемент обогрева лобового стекла;
2. правый элемент обогрева лобового стекла;
3. топливный насос;
4. компрессор системы кондиционирования воздуха, если данная опция предусмотрена комплектацией, или вентилятор при его малых скоростях (при отсутствии кондиционера);
5. электронный блок управления двигателем.

Вариант 1

Фото — схема

Описание

597А — F1	(60А) Охранная сигнализация, переключатель наружного осве­щения, реле системы освещения дневного движения (блок 1034)
597А — F2	(60А) Переключатель наружного освещения, монтажный блок предохранителей в салоне
597В — F1	(30А) Питание платы реле
597В — F2	(25А) Цепь питания реле системы впрыска
597В — F3	(5А) Цепь питания реле системы впрыска, ЭБУ системы впрыска
597C — F1	(50А) ЭБУ ABS
597C — F2	(25А) ЭБУ ABS
597D — F1	(40А) Реле большой скорости вращения электровентилятора (реле 236), плата реле
299 — 231	(20А) Противотуманные фары
299 — 753	(20А) Насос омывателя фар
784 — 474	(20А) Реле включения компрессора кондиционера
784 — 700	(20А) Реле малой скорости вращения электровентилятора
1034 — 288	(20А) Реле освещения дневного движения
1034 — 289	(20А) То же
1034 — 290	(20А) То же
1047 — 236	(20А) Реле топливного насоса
1047 — 238	(20А) Реле блокировки впрыска
233	(40 А) Реле вентилятора отопителя
236	(40 А) Реле большой скорости вращения электровентилятора

Предохранители и реле Рено Логан 2 (с 2014 года)

ПодробностиРодительская категория: Устройство и ремонт Рено Логан

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.

Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.

Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

Перед вами предстанет примерно следующая картина.

Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице

Таблица: Цепи, защищаемые плавкими предохранителями

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

1-й вариант расположения предохранителей в моторном отсеке

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

таблица 10.2

2-й вариант расположения

Реле:

Замена предохранителей

№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем

Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.

F1	30	электростеклоподъемники передние
F2	10	дальний свет левая фара
F3	10	дальний свет правая фара
F4	10	ближний свет левая фара
F5	10	дальний свет правая фара
F6	5	задние габариты, подсветка номера, подсветка
F7	5	передние габариты
F8	30	электростеклоподъемники задние
F9	7.5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	ABS/ESP
F13	10	освещение салона, климатическая установка
F14	5	датчик угла поворота руля
F15	15	стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5	аудиосистема, обогрев стекла, ограничитель скорости
F17	7.5	ДХО
F18	7.5	стоп сигнал
F19	5	система управления
F20	5	подушки безопасности
F21	—	резерв
F22	5	резерв
F23	—	резерв
F24	15	указатель поворота
F25	10	противоугонная система
F26	15	блок управления электрооборудованием
F27	20	подрулевые выключатели (вход на ближний свет)
F28	—	резерв
F29	25	подрулевые выключатели (вход на дальний свет)
F30	—	резерв
F31	10	щиток приборов
F32	7,5	аудиосистема
F33	15	прикуриватель
F34	15	диагностический разъем
F35	5	обогрев наружных зеркал
F36	5	привод зеркал
F37	30	стартер
F38	30	стеклоочиститель
F39	40	кондиционер
R1	35	реле кондиционера
R2	35	реле заднего обогрева стекла

Электрооборудование: Предохранители

Монтажный блок реле и предохранителей в моторном отсеке:F01–F09 — предохранители; К1–К8 — реле (назначение предохранителей и реле см. в таблицах 1 и 2)

Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор отопителя, вентилятор системы охлаждения двигателя, кондиционер и другие) подключаются через реле. Все реле (кроме реле включения обогрева заднего стекла), силовые предохранители и предохранители системы управления двигателем установлены в монтажном блоке реле и предохранителей, расположенном в моторном отсеке слева, за аккумуляторной батареей.

Монтажный блок предохранителей в салоне (для наглядности показано на снятом блоке; назначение предохранителей см. в таблице 3)

В моторном отсеке

Свой монтажный блок находится и под капотом автомобиля Рено Дастер. Чтобы его вскрыть, нужно освободить две защелки, удерживающие крышку. Если ее открыть и перевернуть, то на обратной стороне можно увидеть схему расположения предохранителей. Снятие и установка старых устройств на новые выполняется при помощи пинцета. При чем, материал инструмента должен быть таким, чтобы не проводил электрический ток, например, пластик.

Пинцет лежит в самой коробке, поставляемой заводом-изготовителем. Все операции по замене деталей выполнить несложно, если это классическая модель Дастера. В случае приобретения рестайлингового образца можно столкнуться с неприятностью.

В чем она заключается? Дело в том, что такие модели, а именно крышки монтажного блока под капотом авто, не имеют схемы расположения защитных предохранителей с описанием электрооборудования. Решение проблемы напрашивается само – необходимо распечатать схему и наклеить на крышку

Очень важно, чтобы новая схема, взятая из интернета, была достоверной. Это в значительной степени облегчит дальнейшую замену запчастей

Некоторые умельцы прячут под крышкой целое произведение в виде нескольких листков приклеенных скотчем. А если их заламинировать, то им сносу не будет.

Замена и ремонт деталей монтажного блока

Подобные узлы на современных автомобилях делаются необслуживаемыми. Блочная конструкция не подразумевает возможности ремонта или замены отдельных частей.

Логан не заводится, перегорает предохранитель f19

Если постоянно горит 9 вставка – проблема скрывается в работе модуля АБС. Устройство запитано отдельно от общей магистрали. При этом, управление модулем происходит через ЭБУ. Головной блок видит, что механизм поврежден (отключен) и не дает запустить силовую установку.

При подобной проблеме следует тщательно проверить все провода и датчики системы.

Не заводится стартер, не крутит, реле щелкает

Самыми распространенными причинами являются.

1. Износ щеток стартера. Когда нет питания – устройство работать не будет.
2. Поломка бендикса или втягиваюшего реле.
3. Отошел или окислился силовой провод, что препятствует нормальному прохождению электричества.
4. Повреждены обмотки мотора.

Изначально следует показать машину проверенному мастеру для диагностики. .

Led на Логан, обманка из реле

Когда пользователь хочет установить на машину новый, диодный свет, часто возникают проблемы с работой обновленной оптики. При постоянном мерцании диода или прочих неприятностях следует понимать, что сопротивление и принцип действия диода отличается от классической системы.

Решается проблема просто. Для исправления «бага» требуется врезать в проводку обычную релюшку. Как это сделать указано на схеме.

В моторном отсеке

Свой монтажный блок находится и под капотом автомобиля Рено Дастер. Чтобы его вскрыть, нужно освободить две защелки, удерживающие крышку. Если ее открыть и перевернуть, то на обратной стороне можно увидеть схему расположения предохранителей. Снятие и установка старых устройств на новые выполняется при помощи пинцета. При чем, материал инструмента должен быть таким, чтобы не проводил электрический ток, например, пластик.

Пинцет лежит в самой коробке, поставляемой заводом-изготовителем. Все операции по замене деталей выполнить несложно, если это классическая модель Дастера. В случае приобретения рестайлингового образца можно столкнуться с неприятностью.

Какие предохранители используются

Большинство предохранителей установлено в монтажном блоке предохранителей, расположенном в салоне. По внешнему виду защитные элементы друг от друга не отличаются, за исключением обозначения (цифры, символы или последовательности букв) на корпусе предохранителя и цвета.

Французский кроссовер использует защитные устройства от F1 до F39, каждое из которых имеет свое наименование, силу тока и подходит только для определенной цепи в схеме, связанной с конкретным электрооборудованием.

Учитывая, что автомобиль выходил в свет различных модификаций, то при покупке авто на рынке, под капотом могут оказаться предохранители, так называемые рестайлиноговые.

Расположение и электросхема

В автомобилях Рено Логан есть два блока предохранителей (далее — БП). Один из них находится в салоне машины, а именно — с левой стороны торпеды под приборной панелью, напротив водительского сидения. Второй блок установлен производителем в моторном отсеке, в районе аккумуляторной батареи.

БП в салоне

Для начала рассмотрим схему и назначения предохранителей в салоне. Как сказано выше, этот блок расположен с левой стороны торпеды, в районе рычага открытия капота. Чтобы добраться до него, вам нужно будет снять пластмассовую декоративную накладку — под ней находятся все элементы устройства.

Схема устройства, которое находится в салоне автомобиля

На вашем автомобиле в зависимости от комплектации могут быть установлены не все детали устройства. Тем не менее, мы рассмотрим предназначение каждого из элементов. Ниже представлена расшифровка.

Таблица предназначения деталей БП, расположенного в салоне транспортного средства Рено Логан

Здесь же следует рассказать вам о . Этот компонент чаще других выходит из строя, что можно назвать «болезнью» Рено Логан. Источник питания подает ток на предохранитель мощностью 10 ампер. Уже от БП через провода подается напряжение на гнездо в консоли. Потребителем тока может быть не только непосредственно сам прикуриватель, но и любое другое устройство, подключенное к нему напрямую: видео-регистратор, очиститель воздуха и т.д.

Если вы заметили неполадки в работе, то в первую очередь стоит проверить предохранитель прикуривателя. Он маркируется красным цветом и имеет номер 38. Помните о том, что непосредственно устройства, отвечающего за прикуриватель, в машине нет, поскольку он потребляет напряжение от медиа-системы или магнитолы, в зависимости от того, что установлено в авто. Поэтому при проверке детали на работоспособность нужно проверить функционирование именно номера 38.

 Загрузка …

В том случае, если в определенный момент напряжение будет больше 10 ампер, то предохранитель в салоне перегорит — в этом не сомневайтесь. Тем не менее абсолютным лидером по количеству перегорания деталей в автомобилях Рено Логан является электронасос. А он также . Поэтому, если вы решили подкачать колеса, то магнитолу желательно выключить. Кроме того, перед тем как подсоединить шланг насоса к ниппелю колеса, дайте ему поработать немного на холостых оборотах.

Также одной из распространенных проблем является несоответствие размеров штекера прибора и . Если контакт между штекером подключаемого устройства и клеммами недостаточный, то это может привести к перегреву последних. Соответственно, в случае перегрева клеммы могут расплавиться, в результате чего в проводке может возникнуть короткое замыкание. Если это произошло, то решить проблему одной только заменой элемента БП не удастся. Придется производить замену и прикуривателя.

БП под капотом авто

Далее, рассмотрим схему и назначение каждого реле, установленном в БП, который находится в подкапотном пространстве.

Схема и назначение компонентов БП, установленного в подкапотном пространстве Рено Логан

Рено сандеро 1

Блок в салоне

Он находится в торце панели приборов.

Схема

Расшифровка

F01 (20A)	Очиститель ветрового стекла; обмотка реле обогрева заднего стекла
F02 (5A)	Электропитание комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания
F03 (20A)	Ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла
F04 (10A)	Цепи: блока управления подушками безопасности; ламп указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзера
F09 (10A)	Цепи: лампы головного света левой блок-фары (ближний свет); сигнализатора включения ближнего света фар в комбинации приборов; насоса омывателя фар
F10 (10A)	Лампы головного света правой блок-фары (ближний свет)
F11 (10A)	Лампы головного света левой блок-фары (дальний свет); сигнализатора включения дальнего света фар в комбинации приборов
F12 (10A)	Лампы головного света правой блок-фары (дальний свет)
F13 (30A) и F14 (30A)	Цепи электро стеклоподъемников задних и передних дверей соответственно
F15 (10A)	ЭБУ АБС
F17 (15A)	Сигнал
F18 (10A)	Лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока
F19 (7,5A)	Лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика
F20 (7,5A)	Лампы и сигнализатора включения заднего противотуманного фонаря
F21 (5A)	Цепь элементов обогрева наружных зеркал заднего вида
F28 (15A)	Лампы плафона освещения салона; лампы плафона освещения багажника; постоянного электропитания головного устройства звуковоспроизведения
F29 (15A)	Цепи: выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем
F30 (20A)	Силовая цепь центрального замка
F31 (15A)	Цепь обмотки реле К8 противотуманных фар
F32 (30A)	Силовая цепь реле обогрева заднего стекла
F36 (30A)	Силовая цепь реле К1 вентилятора отопителя
F37 (5A)	Цепи электроприводов наружных зеркал заднего вида
F38 (10A)	Прикуриватель; электропитание головного устройства звуковоспроизведения от замка зажигания
F39 (30A)	Цепь обмотки реле К1 вентилятора отопителя

Посмотрите видео пример доступа к блоку, а так же замены предохранителя прикуривателя.

Блок под капотом

Схема

Обозначение предохранителей

F01 (60A)	Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения
F02 (30A)	Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера)
F03 (25A)	Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем
F04 (5A)	Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем
F05 (15A)	Не используется
F06 (60A)	Цепь электропитания блока предохранителей в салоне
F07 (40A)	Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F08 (50A) и F09 (25A)	Цепи ЭБУ АБС

Назначение реле

• К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
• К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
• КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
• К4 — реле кондиционера, электромагнитная муфта компрессора. См. информацию про F36.
• К5 — реле топливного насоса и катушки зажигания.
• К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
• К7 — реле насоса омывателя фар.
• К8 — реле противотуманных фар. См. информацию про F31.

Типовые неисправности

Предлагаем рассмотреть наиболее распространенные неисправности задних фонарей Рено Логан 1.

Плата. Несмотря на то что автомобиль предполагался как бюджетный, к надежности платы фар конструкторы подошли исключительно серьезно. Питание ламп выполнено не тонюсенькими дорожками или даже проводами, а буквально шинами, которые сжечь нереально, даже вставив вместо предохранителя лом и замкнув их накоротко.

Единственная неприятность, которая может случиться, – окисление или подгорание контактов патронов. Снимаем лампочку, осматриваем контакты, при необходимости чистим. С патроном может быть еще одна проблема – проседание нижнего контакта, который одновременно является поджимающей пружиной. Если правильно установленная лампа «болтается», то этот контакт нужно немого выгнуть наружу шилом или отверткой.

Важно! Прежде чем лезть в патрон отверткой, обязательно сбрасываем одну клемму с аккумуляторной батареи. В патроне лампы габарит/стоп-сигнал таких пружинных контактов 2

В патроне лампы габарит/стоп-сигнал таких пружинных контактов 2

Разъем. Достаточно распространенная проблема – подгорание контактов. Обычно подгорание происходит при плохом электрическом контакте между колодкой и ее ответной частью на плате осветительного прибора. Если проблема вовремя замечена, то контакты колодки можно привести в порядок – почистить, поджать, смазать.

Но если выгорело окончательно, то придется колодку заменить.

Такая колодка, конечно, ремонту не подлежит

Нередко вместе с колодкой выгорает и разъем платы заднего фонаря Рено Логан (артикул 6001548137). В этом случае есть только один выход – покупка новой платы (фото есть выше), которая стоит в районе 1 500 рублей. Предохранитель.

Точнее, предохранители – их несколько и каждый отвечает за свою цепь. Расположены они в монтажном блоке, а сам блок можно найти в салоне слева от рулевой колонки.

За фару, расположенную сзади автомобиля, отвечают предохранители со следующими номерами:

• F03 – стоп-сигналы, указатель заднего хода;
• F04 – указатели поворотов;
• F18 – габаритные огни, левый борт;
• F19 – габаритные огни, правый борт;
• F20 – задняя противотуманная фара.

Найти их несложно – достаточно сориентироваться по картинке, приведенной ниже.

Размещение и нумерация предохранителей внутрисалонного монтажного блока Рено Логан 1

Выключатель стоп-сигнала. Эта проблема, конечно, касается только указателей торможения, которые автоматически включаются при нажатии на педаль тормоза. За их работу отвечает концевой выключатель, расположенный под рычагом педали тормоза.

Это, по сути, обычная кнопка с двумя контактами, и прозвонить ее не составит проблемы – достаточно уметь пользоваться мультиметром.

Выключатель сигнала заднего хода. Здесь принцип тот же, что и у стоп-сигналов, только концевик расположен не в салоне, а ввернут в коробку переключения передач. Включаем заднюю передачу, специальная тяга внутри КПП нажимает на концевик – лампочка заднего хода загорается.

Местоположение концевика указателя заднего хода в Рено Логан 1

Диагностируется проблема так же – отключаем от концевика колодку питания, прозваниваем мультиметром при отключенной и включенной задней передаче.

Проводка. В основном это нарушение изоляции и замыкание питающего провода на кузов. В этом случае сразу же сгорает предохранитель. Если замыкание «надежное», то новый сгорит тут же. Если «плавающее», то сгорит во время очередной поездки (из-за вибрации). Внимательно осматриваем жгут питания неисправного светового прибора от фонаря до монтажного блока, ищем перетертую изоляцию, устраняем.

О мерах в плане безопасности

В числе наиболее распространенных факторов, вызывающих пожар, присутствует выход со строя прикуривателя ввиду халатности при обращении с ним.Чтобы предотвратить подобную аварийную ситуацию потребуется:

• тщательным образом знакомиться с особенностями инструкций к подключаемым приборам (наиболее опасны преобразователи напряжения бортовой сети в 220В);
• приобретать исключительно качественные предохранители и реле;
• правильно выбирать штекер, что обеспечит его плотную посадку внутри гнезда питания и исключит самопроизвольное выпадение в условиях сильной тряски;
• питающий устройство кабель не должен подвергаться натяжке, что позволит штекеру удерживаться в гнезде;
• настоятельно рекомендуется не оставлять включенными приборы без присмотра в тех случаях, когда при отключении зажигания гнездо прикуривателя не обесточивается в машине Renault Logan.

Вариант 2

Схема

Обозначение

F01 (60A)	Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения
F02 (30A)	Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера)
F03 (25A)	Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем
F04 (5A)	Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем
F05 (15A)	Не используется
F06 (60A)	Цепь электропитания блока предохранителей в салоне
F07 (40A)	Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F08 (50A) и F09 (25A)	Цепи ЭБУ АБС

• К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
• К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
• КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
• К4 — реле кондиционера, электромагнитная муфта компрессора. См. информацию про F36.
• К5 — реле топливного насоса и катушки зажигания.
• К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
• К7 — реле насоса омывателя фар.
• К8 — реле противотуманных фар. См. информацию про F31.

Предохранители и реле в салоне

Так же как и у 1 го поколения данный блок установлен в торце слева.

Схема

Назначение

F1	30А электро стеклоподъемники передние
F2	10А дальний свет левая фара
F3	10А дальний свет правая фара
F4	10А ближний свет левая фара
F5	10А дальний свет правая фара
F6	5А задние габариты, подсветка номера, подсветка
F7	5А передние габариты
F8	30А электро стеклоподъемники задние
F9	7,5А задний противотуманный фонарь
F10	15А звуковой сигнал
F11	20А центральный замок
F12	3А ABS/ESP
F13	10А освещение салона, климатическая установка
F14	5А датчик угла поворота руля
F15	15А стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5А аудиосистема, обогрев стекла, ограничитель скорости
F17	7,5А ДХО
F18	7,5А стоп сигнал
F19	5А система управления
F20	5А подушки безопасности
F21	7,5А лампы заднего хода, блок управления АМТ
F22	5А электро насос гидроусилителя рулевого управления
F23	резерв
F24	15А указатель поворота
F25	10А противоугонная система
F26	15А блок управления электрооборудованием
F27	20А подрулевые выключатели (вход на ближний свет)
F28	резерв
F29	25А подрулевые выключатели (вход на дальний свет)
F30	резерв
F31	10A щиток приборов
F32	7.5A аудиосистема
F33	15A прикуриватель
F34	15A диагностический разъем
F35	5A обогрев наружных зеркал
F36	5A привод зеркал
F37	30A стартер
F38	30A стеклоочиститель
F39	40A кондиционер
R1	35A реле кондиционера
R2	35A реле заднего обогрева стекла

За прикуриватель отвечает предохранитель 33 на 15А.
