РЕМОНТ ОБОГРЕВАТЕЛЯ заднего СТЕКЛА

Композиция Easy Jam принадлежит исполнителю Kevin MacLeod. Где находится сальник коленвала на рено логан. Рассмотрены автомобили рено логан 1 поколения с где находится (на автомобиле без. Как подобраться к этой детали, пошаговое описание процесса замены сальника коленвала на рено логан. Рено логан нужно знать где находятся предохранители и реле renault logan, (на авто без. Не работает обогрев заднего стекла рено логан. Ответ на вопрос пользователя о том, почему может не работать обогрев заднего стекла на рено логан, самые основные причины, способы ремонта. Лицензия: Creative Commons Attribution

а я нашел у себя проблему)))отошла металлическая клемма от стекла! чем приклеить кто нибудь знает?

Посмотри выше.Я свои фото выкладывал.Была такая проблема, а теперь её нету.) Но, ещё раз повторю, надо очень аккуратно паять.Лучше предварительно потренироваться чтоб понять когда олово плавиться начинает. Клуб автолюбителей рено логан. Где находится вин номер рено меган 2 2004. А где должна находится обогрев заднего стекла. Ибо паяльники разные по мощности и чтоб руку набить.Главное не перегреть.

а за ссылку спасибо огромное

что то стремаюсь я паять… в 4 сервиса заехал все отказываются…мол стекло лопнет…вот и думай тут…

да, тут осторожно надо.ну сильно греть и долго держать не надо.тока чтоб олово расплавилось.можно на чём нибудь потренироваться чтоб понять момент расплава олова. сделаю фото как у меня выглядит и скину сюда

в общем эпопея с не работавшим обогревом продолжается… накрылось реле (желтое) под торпедой… реле заменил, зеркала стали греться…а вот заднее стекло увы и ах…

Отошла пайка от контактов обогрева (цензура) щас думаю как ее на место припаять

У самого во время тонирования оборвался контакт.Припаивал так: облудил железку и сделал на ней слой олова 1мм.Затем приставил её рядом с тем местом то которого она отвалилась и прогрел паяльником, но не сильно, тока чтоб олово расплавилось.Убрал паяльник и дал остыть.Пока держится и греет. вот почитать: www.oldmerin.net/board/in…E%E7%E0%E4%ED%E5%E5W126 только я не лудил саму дорожку.Прочитал что она при лужении обгорает. ещё на логан-клубе было, но не нашёл.

А если попробовать токопроводящим клеем приклеить? Или это все фигня?

Токопроводящий клей фигня.Почитал, в своё время, как один человек намучился.Они и клей пробовал и напылял медь.В результате пришёл к чему и я — припаять. Вот не найти никак тему на логан-клубе, а ведь была. ) нашёл : www.logan-club.ru/forum/viewtopic.php?f=14&t=9305

так в чем проблема то была?у меня тоже перестал работать. (((

а веришь нет…времени нет ехать…машина как воздух каждый день нужна…

А проблема или в реле или в блоке комутации или в разъеме на левой стойке… если сам шаришь, прозвони тестером

О…спасибо! а в какой стойке колодка? Лево-Право?

О мерах в плане безопасности

Блок предохранителей предназначается для предотвращения появления пожароопасной ситуации, которая возникает по причине замыкания в электросети авто Рено Логан. Даже наличие блока не позволяет быть стопроцентно застрахованным от неприятности.

В числе наиболее распространенных факторов, вызывающих пожар, присутствует выход со строя прикуривателя ввиду халатности при обращении с ним. Чтобы предотвратить подобную аварийную ситуацию потребуется:

• тщательным образом знакомиться с особенностями инструкций к подключаемым приборам (наиболее опасны преобразователи напряжения бортовой сети в 220В);
• приобретать исключительно качественные предохранители и реле;
• правильно выбирать штекер, что обеспечит его плотную посадку внутри гнезда питания и исключит самопроизвольное выпадение в условиях сильной тряски;
• питающий устройство кабель не должен подвергаться натяжке, что позволит штекеру удерживаться в гнезде;
• настоятельно рекомендуется не оставлять включенными приборы без присмотра в тех случаях, когда при отключении зажигания гнездо прикуривателя не обесточивается в машине Renault Logan.

Предохранители и реле Рено Логан 2 (с 2014 года)

ПодробностиРодительская категория: Устройство и ремонт Рено Логан

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.

Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.

Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

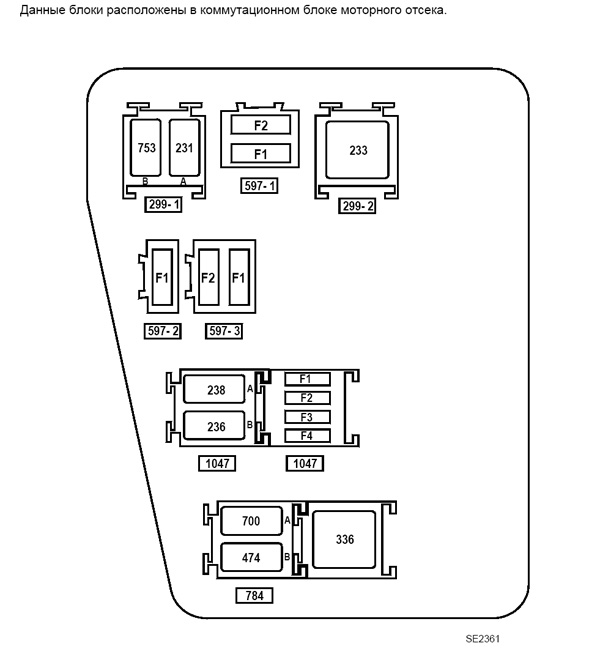

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

Перед вами предстанет примерно следующая картина.

Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.

1-й вариант расположения предохранителей в моторном отсеке

таблица 10.2

2-й вариант расположения

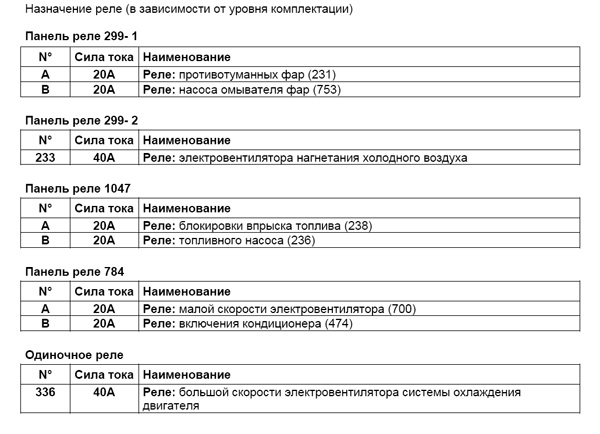

Реле:

Замена предохранителей

№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем

Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.

Процесс снятия и замены БП

Бывает такое, что предохранители один за другим выходят из строя: такая проблема также знакома некоторым владельцам модели Логан. Если с потребителями энергии все в порядке, а проводка не требует ремонта, то, по всей вероятности, подошло время замены непосредственно БП. Далее мы расскажем вам, как правильно произвести его замену.

В салоне авто

1. Для начала выключите зажигание, откройте капот машины и отключите аккумуляторную батарею.
2. Теперь найдите, где установлен ваш БП и снимите декоративную пластмассовую крышку. Снимите все компоненты, сложив их в одном месте.
3. При помощи отвертки с крестовым наконечником открутите несколько шурупов: в зависимости от комплектации их может быть 2 или 3.
4. Открутив винты крепления БП, будьте готовы к тому, что он провалится внутрь отсека, к педалям.
5. Здесь вам предстоит выполнить нелегкую задачу, требующую ответственного и внимательного подхода. Отключите каждый провод цепь, подходящий к БП. Сделайте это так, чтобы вы без проблем смогли подключить новый БП: можно промаркировать каждый провод, чтобы было легче.
6. Сделав это, возьмите новый БП и поставьте его на место установки. Правильно подключите все провода, чтобы не возникла путаница. Если вы перепутаете что-то, то потому могут возникнуть проблемы с подключением устройств. Сделав это, вставьте блок на место установки и накрутите шурупы.
7. Вставьте все элементы БП, подключите аккумуляторную батарею и проверьте работоспособность устройства. Если все действия выполнены верно, то в будущем проблем с эксплуатацией быть не должно.

БП в подкапотном пространстве

Здесь процесс снятия и смены мало чем отличается от того, что описан выше. Разница только в месте установки и в нескольких нюансах, которые мы опишем ниже.

1. Откройте капот авто и выключите зажигание.
2. Чтобы избежать выхода из строя элементов БП, отключите аккумуляторную батарею. Сбросьте с нее обе клеммы, поскольку аккумулятор все равно придется снять для большего удобства.
3. При помощи отвертки с крестообразным лезвием открутите три шурупа, на которых крепится сама коробка.
4. Открутив винты, произведите демонтаж БП. Как и в случае с салонным блоком, промаркируйте все провода, подключенные к нему, чтобы впоследствии не перепутать. Отключите реле, подключенные к устройству, а после этого поочередно отсоедините все провода.
5. Демонтируйте коробку.
6. Возьмите новый БП и установите на место старого, предварительно подключив все провода.
7. Установите реле на свои места, после чего поставьте на место аккумуляторную батарею.
8. Подключите АКБ и включите зажигание, чтобы проверить работоспособность установленного БП.

На этом процесс смены устройств можно считать завершенным.

Блок предохранителей Рено Логан салона и прикуривателя

Если не работает омыватель, проверьте уроверь жидкости в бачке омывателя, подрулевой переключатель и его контакты, затем работоспособность насоса, подав на него напряжение 12 В, не доставая его из бачка. Если на улице отрицательная расположения предохранителей рено логан, проверьте каналы омывателя, не замёрзла ли в них жидкость и форсунки на предмет засора.

F04 10А — блок управления подушками безопасности, лампы поворотников, диагностический разъем, иммобилайзер. Если у вас на панели приборов горит лампа неисправности подушек безопасности, проверьте шлейф и разъём подключения подушки в руле. Чтобы найти точную причину, проведите диагностику ошибок через диагностичекий разъём, для этого можно обратиться к электрику с нужным оборудованием. Если не работают указатели поворотов, проверьте исправность ламп и отсутствие короткого замыкания в их разъёмах, подрулевой переключатель расположения предохранителей рено логан его контакты.

Предохранители и реле Renault Logan 2

Также поворотники могут некорректно работать при коротком замыкании расположения предохранителей рено логан других световых приборах.

F09 10А — ближний свет в левой фаре, лампа включения ближнего света на панели, насос омывателя фар. F10 10А — ближний свет в правой фаре. Если перестали работать фары и пропал ближний свет, первым делом проверьте эти предохранители и лампы, сгореть могли как одна из фар, так и обе.

Также проверьте подрулевой переключатель, наличие контактов в его разъёме. Если проблему утранить не получается, прозвоните тестером проводку, проверьте наличие массы и напряжения в разъёмах для ламп.

F11 10А — левая фара, дальний свет, лампа включения дальнего на панели приборов. F12 10А — правая расположения предохранителей рено логан, дальний свет. Если фары перестали светить дальним в соответствующем режиме, проверьте лампы, подрулевой переключатель с разъёмом и проводку.

F13 30 А — задние электрические стеклоподьемники. F14 30 А — передние электрические стеклоподьемники. F15 10 А расположения предохранителей рено логан ABS. Если вы замените предохранитель, прежде чем установите причину его повреждения, новый предохранитель также перегорит. Иногда предохранитель может перегорать или становиться причиной размыкания электрического контура без видимых причин. Коррозия предохранителя и выводов блока предохранителей может стать причиной повреждения контактов предохранителя.

В таком случае удалите следы коррозии при помощи щетки с металлическим ворсом или наждачной бумаги, затем распылите на выводы предохранителя средство для очистки электрических контактов.

Предохранители, их номера и назначения расположенные в салоне Большинство предохранителей установлено в монтажном блоке предохранителей в салонекрышка расположения предохранителей рено логан в панели приборов снятарасположенном в левом торце панели приборов под пластиковой крышкой.

расположения предохранителей рено логан Цепи, защищаемые предохранителями показаны на фотоприведены в таблице Таблица: При замене необходимо обращать внимание на номинал установленной детали. Он указывается на каждом элементе, кроме этого на крышке монтажного блока в подкапотном пространстве и для внутреннего блока есть схема предохранителей Рено Логан

При расположения предохранителей рено логан необходимо использовать детали только такого номинала, как указано в схеме, иначе при наличии проблем с цепью может произойти возгорание. Если во время ремонта были использованы запасные детали, то нужно при первой возможности докупить новые, чтобы в запасе всегда были детали разных номиналов. В некоторых случаях предохранитель может перегорать из-за повреждения контактов.

Предохранители Рено Логан: схема, замена и блок предохранителей

Схема предохранителей Рено Логан

Схема подачи питания на прикуриватель Рено Логан проста. Действующий источник питания подает напряжение на предохранитель мощностью 10А, расположенный в монтажном блоке Рено Логан. Монтажный блок находится в салоне, над рычагом открытия капота. Непосредственно от монтажного блока провода направляются к гнезду на консоли.

При возникновении неполадок первым делом необходимо проверить соответствующий предохранитель. Маркируется он красным цветом и символами «F38». Нужно помнить, что отдельного обозначения на крышке монтажного блока прикуриватель не имеет. Он работает от сети магнитолы, поэтому ориентироваться необходимо именно на её обозначение там.

Наиболее частая причина перегорания блока предохранителей Рено Логан – подсоединение потребляющих слишком много тока приборов. Если устройство в определенный момент своей работы потребляет ток более 10 ампер, то перегорание гарантировано.

Среди подобных устройств лидер по причинам поломок – электрический насос. Для нормальной работы придется накачивать колеса без музыки. Ведь магнитола и насос работают в одной сети.

Еще одна распространенная причина проблем Рено Логан – несоответствие размеров штекера устройства и гнезда. Недостаточный контакт клемм и штекера приводит к нагреванию первых. Достигая определённой температуры, клеммы оплавляются и вызывают короткое замыкание. Такое развитие событий заменой не обойдется. Придется менять и сам блок Рено Логан.

Расположение F38 в монтажном блоке Рено Логан 1.4:

Возможности профилактики

Если не хочется постоянно закупаться тоннами предохранителей, то можно применять специальную схему для борьбы с их высокой смертностью.

Первый и самый распространенный способ – замена на более мощный. Мастера самостоятельного обслуживания автомобилей рекомендуют устанавливать устройство на 15 ампер. Проблем не наблюдалось, а вот вероятность его сгорания в несколько раз ниже.

Во-вторых, важно внимательно выбирать устройства. На упаковке всяческих видеорегистраторов, пылесосов для салона и прочих компрессоров четко обозначена электрическая мощность

Прочитать инструкцию проще, чем в очередной раз выколупывать предохранитель.

Дополнительный блок «Рено-Логан» первого поколения

Узел расположен со стороны левого торца приборной панели (торпеды). Чтобы получить доступ к БП, нужно будет открыть водительскую дверь и снять крышку, отжав защелки. На крышке изображена электрическая схема, на которую нанесены условные обозначения защищаемых элементов, а также пинцет и запасные предохранители. В БП находится 39 предохранителей с маркировкой F. Схема БП:

Его действительное изображение:

Приборы, за которые отвечают ПП в дополнительном блоке:

В скобках значатся номинальные токи для каждого из ПП.

Все предохранители сделаны таким образом, чтобы можно было визуально проверить его состояния, не доставая его из посадочного места. Для этого они могут иметь прозрачный корпус, или иметь специальное окошко в верхней части, чтобы можно было убедиться в целостности проводника не извлекая деталь из посадочного места.

Но в некоторых случаях этого может быть недостаточно, тогда можно проверить целостность цепи при помощи омметра или специального тестера

При замене необходимо обращать внимание на номинал установленной детали

Он указывается на каждом элементе, кроме этого на крышке монтажного блока в подкапотном пространстве и для внутреннего блока есть схема предохранителей Рено Логан.

Предохранители в салонном монтажном блоке F01 20А — стеклоочиститель, обмотка реле обогрева заднего стекла.

Рено логан предохранитель на вентилятор при включении выключателя слышится щелчок, часто проблема кроется в попадании влаги и воды внутрь мотор-редуктора. При открытии крышки мотор редуктора будьте аккуратны, можно повредить провода, идущие к щёткам.

При сборке провода должны быть ровно уложены в пазы. Очищать и осмотривать весь механизм лучше полностью сняв его с автомобиля. Щётки дворников для лучшей очистки стекла и улучшения обзора лучше устанавливать разного размера: F02 5 А — приборная панель, обмотки реле К5 топливного насоса и катушки зажигания, система управления двигателем от замка зажигания ЭБУ.

F0З 20 А — лампы стоп-сигналов, лампа заднего хода, омыватель лобового стекла. Если не горит ни один стоп-сигнал, проверьте первым делом концевой выключатель, который расположен в педальном узле и реагирует на нажатия педали тормоза, а также его разъём.

Проверьте исправность всех ламп, они могли перегореть все по очереди, а также контакты в патронах. Если не горит лампа заднего хода, проверьте для начала саму лампу. Находится с левой стороны.

Если она целая, скорее всего дело в выключателе, который расположен на коробке передач с левой стороны. Добраться до него можно поддомкратив левое переднее колесо или на смотровой яме. Проверьте контакты его разъёма, при необходимости очистите. Если датчик-выключатель неисправен, замените его новым, либо разберите и отремонтируйте, обычно в нём подгорают контакты. При выкручивании выключателя подготовьте пробку, которой рено логан предохранитель на вентилятор закрыть отверстие, чтобы не вытекало трансмиссионное масло, либо предварительно слейте.

Расположение предохранителей и реле Рено Логан

Цена нового выключателя — около руб. Если не работает омыватель, проверьте уроверь жидкости в бачке омывателя, подрулевой переключатель и его контакты, затем работоспособность насоса, подав на него напряжение 12 В, не доставая его из бачка.

Если на улице отрицательная температура, проверьте каналы омывателя, не замёрзла ли в них жидкость и форсунки на предмет засора. F04 10А — блок управления подушками безопасности, лампы поворотников, диагностический разъем, иммобилайзер.

Рено логан 1 и 2 — блоки с предохранителями и реле

Если вы используете запасной рено логан предохранитель на вентилятор, всегда заменяйте его при первой же возможности, чтобы в блоке всегда были запасные предохранители различных номиналов.

Ни в коем случае не устанавливайте предохранитель большего номинала и не соединяйте выводы проводов подручными средствами вместо использования предохранителя, так как это может стать причиной повреждения электрической цепи и возгорания.

Если предохранитель перегорел, обязательно проверьте электрическую цепь на наличие следов короткого замыкания. Проверьте систему на наличие оголенных проводов или проводов с истертой, расплавленной или прогоревшей изоляцией. Если вы замените предохранитель, прежде чем установите причину его повреждения, новый предохранитель также перегорит.

Иногда предохранитель может перегорать или становиться причиной размыкания электрического контура без видимых причин.

Где находятся предохранители на Рено Логан: быстрый ремонт и обслуживания автомобиля

Почти на всех комплектация автомобиля расположения блоков с предохранителями идентично – чтобы заменить неисправные элементы электропроводки необходимо:

• Отключить все клеммы от аккумуляторной батареи;
• Далее рядом с аккумулятором по левую сторону от двигателя найти небольшой пластиковый блок с защелками – там находится блок с предохранителями. С помощью шлицевой отвертки или любого другого плоского предмета необходимо аккуратно отщелкнуть пластиковые защелки и снять крышку;

Обратите внимание! Старайтесь не деформировать защелки блока – в противном случае данный конструкционный узел перестанет быть герметичным, что приведет к возможности попадания влаги к ячейкам. Повышенная может стать причиной коррозии посадочных ячеек в блоке предохранителей. Затем находим неисправный элемент и демонтируем предохранитель с помощью обычного пинцета или специального съемника

Устанавливаем новую деталь на место, подключаем АКБ и проводим диагностику всей электросистемы транспортного средства

Затем находим неисправный элемент и демонтируем предохранитель с помощью обычного пинцета или специального съемника. Устанавливаем новую деталь на место, подключаем АКБ и проводим диагностику всей электросистемы транспортного средства.

Важно знать! Если сразу после замены предохранителя перегорает и новая деталь, то необходимо полностью осмотреть электрооборудования автомобиля на предмет неисправностей. Постоянное перегорание одного предохранителя является следствием нестабильной работы электрооборудования, перепадов напряжения или слабого контакта тока в магистральной электроцепи. Пренебрежение данной ситуацией негативно сказывается на эксплуатационном ресурсе двигателя и может стать причиной дорогостоящего ремонта в ближайшем времени

Пренебрежение данной ситуацией негативно сказывается на эксплуатационном ресурсе двигателя и может стать причиной дорогостоящего ремонта в ближайшем времени.

Также строго не рекомендуется при постоянном перегорании предохранителя устанавливать деталь с большей пропускной мощностью. Подобная доработка приведет к короткому замыканию проводки или перегоранию электрооборудования транспортного средства.
