Самостоятельная регулировка тепловых зазоров клапанов на дизеле ямз 238

Послесловие

Эксплуатируя автомобиль МАЗ не редко приходится серьезно напрягаться, многих из нас поджидает радикулит и тому подобные болезни. Поэтому, когда будете поднимать некоторые детали, помните о своем здоровье.

В юности я ходил заниматься штангой, больших результатов не достиг, но запомнил слова тренера. Он говорил, что если хотите дружить со штангой, то тренируйте ноги. Ведь у среднего человека становой пресс тянет около 200 кг, потому нагружайте ноги держа прямой спину.

Для справки, головка двигателя ЯМЗ-238 весит около 90 кг, а коленвал 120 кг. Детали отечественных двигателей легкостью не отличаются.

Однако, мне приходилось много раз снимать одному головку с двигателя ЯМЗ-238: то оторвешь ее от прокладки монтировкой, то за счет ног при прямой спине и вытянутых руках удается ее приподять со шпилек и переставить на колесо.

Надеюсь, что такие упражнения дались мне без ущерба для здоровья. Однако, бесспорно лучше такие детали перетаскивать вдвоем или используя подъемные маханизмы.

Резюме

Перекрыв подачу топлива, демонтировав клапанную крышку и проверив затяжку осей коромысел ГРМ, приступают к регулировке выпускного и впускного клапанов ЯМЗ 238 согласно установленного диапазона (0,25-0,3 мм):

• вращая коленвал за шкив или маховик, выставить клапаны исследуемого цилиндра в такт сжатия;
• проверить зазор, вставив щуп между качающимся рычагом и торцом клапана;
• ослабить гайку подналадочного винта;
• снова смонтировать щуп;
• вращением винта добиться рекомендуемой величины тепловой компенсации;
• зажать гайку;
• вновь проверить регулируемую величину щупом, при необходимости – повторить;
• произвести дальнейшую наладку в порядке 5-4-2-6-3-7-8;
• провернуть коленвал и вновь идентифицировать расстояние (допускается 0,20…0,35 мм);
• пустить двигатель и удостоверится в отсутствии стуков;
• установить крышки ГБЦ.

Основное предназначение ГБЦ.

У данного двигателя головка блока крепится к блоку при помощи стальных шпилек. ГБЦ охлаждается посредством водяной рубашки, соединенной с блоком. Транспортные средства и специальная техника, использующие V-образный ЯМЗ-236 применяют дизельное топливо для работы. Воспламенение топлива происходит в рабочих камерах мотора. Движение поршней приводится посредством «взрывов» топлива в рабочих камерах, в результате чего выделяются газы. Правильное функционирование двигателя обеспечивается посредством вывода отработавших газов через выпускной коллектор в атмосферу. Вывод газов и подача топлива осуществляется посредством системы газораспределения. Главным элементом данной системы считается ГБЦ. Она обеспечивает герметичность между поршнями двигателя и поверхностью камеры. Головка блока производится литейным способом из различных металлов. Как правило, это либо чугун, либо сплав алюминия.

Конструктивные особенности ГБЦ.

Головка блока силового агрегата ЯМЗ 236 состоит из следующих элементов:

1. Рабочие камеры.
2. Впускные и выпускные клапаны.
3. Газораспределительный механизм.
4. Система охлаждения.
5. Отверстия для свечей зажигания.
6. Система смазки.
7. Прокладка.

Для того, чтобы отработавшие газы из рабочих камер сгорания, охлаждающая жидкость и смазка не выходили наружу, а также попадали внутрь, между ГБЦ и блоком двигателя устанавливается прокладка.

Какие силы действуют на ГБЦ при функционировании двигателя ЯМЗ 236.

Интенсивная работа мотора оказывает высокое давление на различные детали, в том числе на головку блока цилиндров. В момент такта сжатия в камере сгорания возникает давление более 15 атмосфер. Вместе с этим температура сгорания топлива превышает 500 градусов Цельсия. Кривошипно-шатунный механизм так же оказывает сильное воздействие на ГБЦ. Герметичность между ГБЦ и поршнями обеспечивает прокладка, имеющая определённую толщину. Прокладки изготавливаются из стойких материалов, которые способны выдерживать не только силы сжатия, но и высокую температуру. После затягивания крепежных элементов ГБЦ осуществляется усадка прокладки, в результате чего детали плотнее прилегают друг к другу. Что бы не произошло деформации ГБЦ в процессе затяжки, болты должны закручиваться в определённом порядке и с определенным силовым моментом.

Какие силы действуют при затяжке гаек на ГБЦ.

Затягивание сопровождается повышенным воздействием на поверхность головки блока. Это часто приводит к изгибанию «подошвы» блока, облому шпилек

Что бы этого не произошло важно применять регламентированный силовой момент посредством использования специального инструмента. Неправильное затягивание и нарушение последовательности закручивания болтов может привести к выходу в дальнейшем отработавших газов из камер сгорания через прокладку, что влечет за собой разгерметизацию системы

Признаком выхода выхлопных газов через прокладку является снижение мощности мотора и громкий свист в подкапотном пространстве. Все это повлечет за собой необходимость монтажа ГБЦ и дополнительных финансовых затрат.

При покупке прокладки следует обратить внимание на марку производителя. Ряд производителей указывают на прокладках момент силы затягивания

Это очень важный параметр, который не должен расходиться с рекомендацией завода производителя мотора ЯМЗ 236. Так же стоит учесть, что применяемые болты должны находиться в хорошем состоянии. Не рекомендуется использовать старые крепежные детали, так как зачастую их резьба не соответствует техническим требованиям. При затяжке крепежных элементов силовой момент должен равняться началу его движения. Любой металл имеет предел эластичности. Поэтому при обнаружении нарушения целостности болта или растягивании, рекомендуется аккуратно выкрутить и заменить его на качественный. Потеря основных характеристик болтов связана с условиями работы: они постоянно греются и остывают.

В каких случаях производится затяжка ГБЦ?

При текущем и любом другом ремонте двигателя автомобиля, а также замене прокладки, необходимо проводить затяжку гаек с силовым моментом 235-245 Нм (24-26 кгс*м) начиная от середины головки блока и далее к краям

Важно помнить, что для силовых агрегатов ЯМЗ 236 евро с металлической прокладкой в силу её конструктивных особенностей не допускается подтяжка болтов

Стоит учитывать, что для замены прокладки необходимо иметь специальное оборудование и необходимый инструмент. Помимо этого, ремонт должен проводиться при хорошей погоде или в тёплом гараже, помещении. Окружающая температура оказывает большое влияние на установку головки блока цилиндров мотора ЯМЗ 236. Помимо этого протяжка болтов проводится при прохождении технического обслуживания. При проведении регулировки зазора клапанов ГРМ двигателя рекомендуется проводить профилактическую протяжку. Появление влаги в области крепежа и блока так же свидетельствует о необходимости протяжки. Данное явление характерно при утечке масла

Внимательный водитель обязан сразу обратить внимание на состояние ГБЦ, если требуется постоянное добавление масла или тосола в систему. Перегревание мотора может привести к деформации деталей силового агрегата, что влечет за собой необходимость дополнительной протяжки

Используемый инструмент.

Для затягивания крепежных элементов ГБЦ потребуется торцевая головка необходимого размера и динамометрический ключ. Он бывает следующих видов:

1. Щелчкового типа. Данный инструмент применяется для оперативной затяжки. При достижении заданного усилия ключ издает характерный звук-щелчок. Появление повторных звуков сигнализирует о необходимости остановки затяжки. Если настроить ключ правильно, то погрешность работы не превысит 5 %.

1. Стрелочный ключ представляет собой рычаг со шкалой момента и стрелкой. Простота использования является главным отличием такого ключа, однако его погрешность может достигать 20 %. Потеря упругости стали делает невозможным регулировку стрелочного ключа.

1. Цифровой ключ считается самым точным инструментом. Он практически не имеет погрешности.

Не рекомендуется использовать обычные накидные ключи или простые головки, так как можно сорвать резьбу или провести неправильную затяжку ГБЦ.

Этапы проведения регулировки

Регулировка клапанов ЯМЗ 236 проводится ручным способом и не требует специальных инструментов, а для подготовки механизма к последующему ремонту потребуется сделать следующее:

Отключите подачу топлива. Для полного перекрытия подачи используется скоба регулятора, данное действие необходимо для соблюдения требований пожарной безопасности.
Откройте механизм для ручной настройки. Привод с цилиндрами закрыт специальными крышками, которые предстоит полностью снять. Для этого раскрутите гайки, которые удерживают крышку, и полностью снимите все крепежные элементы. Прокладка клапанной крышки ЯМЗ 236, которые перекрывает доступ к зазорам и может помешать нормальной работе, должна быть устранена.
Проверьте состояние затяжки. Теперь необходимо провести диагностику момента затяжки на креплениях, которые удерживают ось коромысла. Чтобы получить точные данные, нужно использовать специальный диномометрический ключ, а снятые показания не должны превышать границы разрешенного диапазона 12-15 кГм.
Механическая прокрутка. Вал предстоит поворачивать по часовой стрелке относительно вентилятора. Чтобы запустить движение, можно использовать лом или ключ на 32 мм, которым проворачивают болт на шкиве вала

Когда движение запущено, обратите внимание на крышку клапана, которая начнет медленно закрываться. В момент, когда крышка полностью закрылась, можно приступать к последующей настройке

В таком положении вал проворачивается еще на четверть оборота в направлении своего движения.
Проверка зазоров. После того, как крышки полностью закрылись, используйте щуп для проверки зазоров. Проверьте расстояние между стенками деталей у цилиндра, который вы регулировали по движению вала. Полученные показания нужно сравнить с установленными допущениями, если они реальные цифры значительно отличаются, то следует произвести регулировку.

Редукционный клапан ЯМЗ 236 регулируется по следующей схеме:

• Подготовка. Сначала ослабьте контрольную гайку на винте, но не следует снимать ее полностью, поэтому во время работы двигается только гайка, а винт остается в неподвижном состоянии.
• Замер. Полученный зазор измеряем щупом с толщиной не более 0,25 мм, теперь вращайте винт до соприкосновения стенок с щупом.
• Закрытие. После того, как полученный зазор получил требуемый размер, затяните контрольную гайку, придерживая винт.

На последнем этапе нужно проверить результаты регулировки клапанов ЯМЗ 236. Чтобы убедиться в правильности настроек, снова возьмите щуп на 0,25 мм и вставьте его в зазор. Он должен входить свободно, но не болтаться из стороны в сторону. В качестве последней проверки можно использовать щуп с толщиной 0,30 мм и снова вставить его в зазор. Если вы правильно выставили размер, такой щуп тоже войдет в отверстие, но будет плотно прижиматься к стенкам.

Клапанной механизм на ЯМЗ 236 состоит из ряда цилиндров, а регулировке подвергается каждый цилиндр в отдельности. Одновременно можно работать с двумя клапанами, но двигаться нужно с краев к центру. Процесс регулировки клапанов ЯМЗ 236 не так сложен, как может показаться поначалу, а после нескольких пробных процедур вы сможете произвести такие работы самостоятельно.

Регулировка затяжки

Итак, если решили заняться затяжкой винтов ГБЦ и регулировкой момента, то нужно соблюдать определенный порядок и последовательность. Болты крепления ГБЦ не должны быть слишком затянуты или не дотянуты. Усилие нужно прикладывать, но не увлекаться. Если не имеете опыта, то за помощью лучше обратиться к профессионалам.

Инструменты

Динамометрический ключ, необходимый для затягивания элементов ДВС Несмотря на то что этот процесс ремонтных работ требует особенного индивидуального подхода, подготовка к нему проходит быстро. Все потому что для этого не надо подготавливать целый набор инструментов. Если решили заняться этим самостоятельно, то понадобится приготовить только динамометрический ключ.

В хозяйстве такой ключ вряд ли получится найти, придется его приобретать в магазине. Сегодня средняя стоимость такого инструмента составляет около 800 рублей (250 гривен). Это более дешевый вариант. Можно приобрести и профессиональный ключ, его стоимость составляет около 1 500 рублей (500 гривен) и больше.

Схема затяжки

Так выглядят штифты головки двигателя Рассмотрим схему процесса. Сразу же отметим, процедура затяжки осуществляется в несколько этапов, каждый имеет определенные шаги. При первом этапе порядок действий такой:

• Если не знаете, какой должен быть порядок затяжки, то все элементы необходимо закрепить моментом 3,5 — 4,1 кгс*м;
• На следующем этапе эти элементы нужно закрепить, чтобы момент составлял 10,5 — 11,5 кгс*м;
• Последний, одиннадцатый болт нужно закрутить моментом 3,5 — 4,0 кгс*м.

Что касается второго этапа работ, то он осуществляется в несколько шагов:

• Сначала нужно соблюдать момент обтяжки, он должен составлять 2,0 кгс*м;
• После этого элементы ГБЦ необходимо провернуть на 90 градусов;
• Затем следует еще раз довернуть их на 90 градусов.

Этапы

Номерами отмечены винты под демонтированной крышкой блока, которые надо затянуть Рассмотрим поэтапную инструкцию по затягиванию болтов. Как сказано выше, она будет индивидуальна для каждого транспортного средства. Поэтому, если хотите заняться этим делом самостоятельно, то вам в любом случае необходима сервисная книжка к своему авто. В частности, вам потребуется:

• ознакомиться с процессом и схемой затягивания винтов ГБЦ в своей машине;
• также необходимо знать время силы для затягивания винтов ГБЦ;
• ознакомиться со штифтами, которые используются для затягивания, возможно, они имеют специфическую форму или другие нюансы, которые следует учесть.

Процесс затягивания штифтов головки при помощи динамометрического ключа Как сказано выше, процедура по затягиванию штифтов ГБЦ происходит в несколько этапов. Рассмотрим этот процесс на примере автомобиля ВАЗ 2109:

1. Все регулировочные штифты следует затянуть таким образом, чтобы момент был равен 2,0 кгс*м.
2. Затем эти же винты нужно закрепить. Для этого момент должен быть равен примерно 8 кгс*м.
3. Все винты следует провернуть, но не более, чем на 90 градусов.
4. Затем нужно довернуть штифты не более, чем на 90 градусов.

Особенности двигателя

ЯМЗ 236 был разработан в 50-е годы, и до сих пор устанавливается на более чем 40 моделях машин, в том числе военных, а также тракторах и китайских большегрузных тягачах. Незначительные изменения его технических параметров коснулись, в основном, турбонаддува, системы питания, а также выпуска газов. Они позволили повысить его мощность и экономичность, а также уменьшить уровень загрязнения выхлопных газов. ЯМЗ 236 заслужил признание автомобилистов благодаря:

• простоте конструкции;
• рациональному размещению каждого из компонентов;
• высокой степени унифицированности его узлов.

Надо проверить действительные величины «тепловых компенсаторов»

Как утверждает производитель этого мотора – регулировка клапанов нужна в том случае, если величины тепловых компенсаторов вышли за пределы 0,25-0,30 мм. Чтобы точно замерить зазоры 2-х клапанов каждого цилиндра, надо дождаться, когда настанет такт сжатия, а далее надо:

• сфокусироваться на первом цилиндре;
• по часовой стрелке (если смотреть на радиатор со стороны передней части авто) провернуть коленвал;
• также по часовой стрелке с той же стороны, до того момента, пока не закрылся впускной клапан (пока не завершился такт всасывания), то есть торец, который контактирует с носком коромысла, должен подняться в самую верхнюю точку;
• продолжать крутить коленвал еще на 1/3 оборота или 120 градусов в том же направлении.

Определить номер цилиндра можно так:

• смотреть на вентилятор со стороны передка авто;
• самый ближний цилиндр слева – это первый;
• ближний цилиндр справа – пятый;
• самый левый – 4-й цилиндр, а самый правый – 8-й.

Прокручивать коленвал можно так:

• спереди прокручивать коленвал накидным ключом за крепление шкива;
• сзади за маховик крутить специальным воротком.

Размер зазора можно определить по толщине щупа, который помещается между торцом клапана и приливом коромысла. Клапана не получится откорректировать, если щуп с толщиной 0,25 свободно входит, а уже щуп с толщиной 0,30 входит с натягом. Примерно все тоже самое надо делать и во время тюнинга Москвича, если в нем требуется регулировка клапанов.

Перед регулировкой клапанов на моторе ЯМЗ 238 надо прижать передающие рычаги коромысла:

• цилиндры 1-4, которые с правой стороны, их выпускные элементы прижать к торцу оси, а впускные детали – к упорной шайбе;
• с цилиндрами 5-8, которые находятся на левой части головки блока – надо наоборот прижимать.

Как работает перепускной клапан ТНВД?

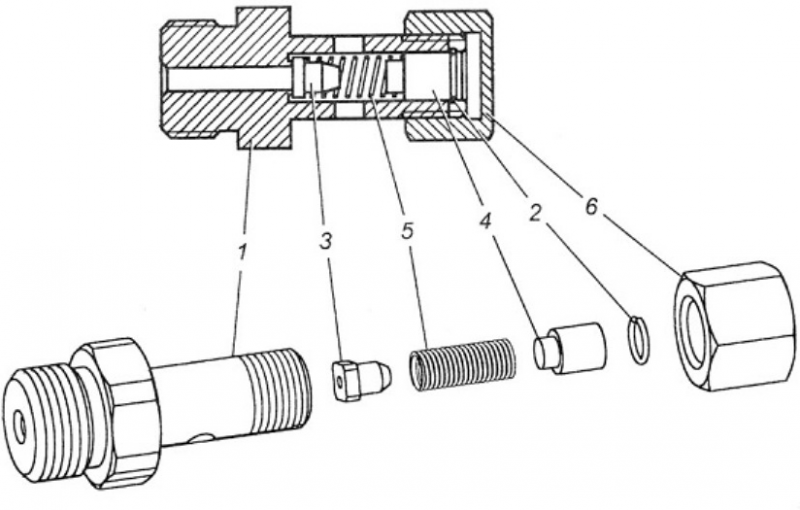

Перепускной клапан ТНВД находится в самом начале магистрали, которая отправляет остатки топлива в бак. Его задача — осуществлять сброс излишков топлива.

1. Корпуса;
2. Запорного кольца;
3. Клапана;
4. Упора;
5. Пружины;
6. Гайки.

Принцип работы клапана следующий.

Когда силовой агрегат выключается, давление в системе питания падает. В этом случае пружина давит на клапан, тот поднимается и запирает отверстие доступа в сливной трубопровод.

Когда же двигатель запускается, давление в системе поднимается. Давлением топлива отжимается пружина, и клапан открывает путь для слива остатков солярки в магистраль «обратки».

После того как излишки топлива сброшены, давление падает и клапан снова закрывает магистраль.

Уход за системой питания дизелей ЯМЗ 236

Для того, чтобы мотор ЯМЗ 236 работал долго и бесперебойно, а эти силовые агрегаты при должном уходе способны пройти миллион километров и больше, ему требуется тщательный и бережный уход

Особое внимание при этом нужно уделить системе питания, как одной из самых важных систем данного силового агрегата

Правила ухода за системой питания ЯМЗ 236, достаточно простые, и соблюдать их несложно.

Прежде всего, нужно тщательно следить за качеством топлива и всегда применять солярку, которая соответствует сезону эксплуатации. То есть нужно зимой использовать обязательно зимнюю солярку, а в районах крайнего севера — арктическую.

Другим важным элементом ухода за дизелем ЯМЗ 236 является своевременная очистка и промывка топливных фильтров и воздухоочистителя.

Также нужно не лениться, как можно чаще производить подтяжку всех соединений и креплений системы питания. При необходимости нужно своевременно удалять воздух из системы. Нужно не забывать ежедневно проверять уровень масла в картере топливного насоса и при снижении уровня, своевременно его доливать.

Другой важной процедурой по уходу за мотором является ежедневная очистка топливных фильтров. Эта операция производится следующим образом

В конце рабочего дня, сразу после остановки мотора, пока он ещё горячий, из фильтров предварительной и тонкой очистки сливается 100-200 грамм грязной солярки. После этого двигатель запускается на холостых оборотах и производится прокачка системы. Так при этом проверяется герметичность системы питания и при необходимости подтягиваются ослабленные соединения.

Ещё одним важным этапом ухода за топливной системой является сезонный уход. При смене сезонов и при переходе с одного вида топлива на другое нужно снять бак и промыть его. При этом нужно не забыть продуть все топливные магистрали.

При проведении технического обслуживания-2 (ТО-2) нужно проделать разборку топливных фильтров и тщательно промыть их. Также при этом нужно эту же процедуру проделать с воздухоочистителем и заполнить его маслом.

Собственно, это всё. Если вы будете скрупулёзно соблюдать эти правила, ваш ЯМЗ 236 будет служить вам долго и бесперебойно.

В каких случаях производится затяжка ГБЦ?

При текущем и любом другом ремонте двигателя автомобиля, а также замене прокладки, необходимо проводить затяжку гаек с силовым моментом 235-245 Нм (24-26 кгс*м) начиная от середины головки блока и далее к краям

Важно помнить, что для силовых агрегатов ЯМЗ 236 евро с металлической прокладкой в силу её конструктивных особенностей не допускается подтяжка болтов

Стоит учитывать, что для замены прокладки необходимо иметь специальное оборудование и необходимый инструмент. Помимо этого, ремонт должен проводиться при хорошей погоде или в тёплом гараже, помещении. Окружающая температура оказывает большое влияние на установку головки блока цилиндров мотора ЯМЗ 236. Помимо этого протяжка болтов проводится при прохождении технического обслуживания. При проведении регулировки зазора клапанов ГРМ двигателя рекомендуется проводить профилактическую протяжку. Появление влаги в области крепежа и блока так же свидетельствует о необходимости протяжки. Данное явление характерно при утечке масла

Внимательный водитель обязан сразу обратить внимание на состояние ГБЦ, если требуется постоянное добавление масла или тосола в систему. Перегревание мотора может привести к деформации деталей силового агрегата, что влечет за собой необходимость дополнительной протяжки

Используемый инструмент.

Для затягивания крепежных элементов ГБЦ потребуется торцевая головка необходимого размера и динамометрический ключ. Он бывает следующих видов:

1. Щелчкового типа. Данный инструмент применяется для оперативной затяжки. При достижении заданного усилия ключ издает характерный звук-щелчок. Появление повторных звуков сигнализирует о необходимости остановки затяжки. Если настроить ключ правильно, то погрешность работы не превысит 5 %.

1. Стрелочный ключ представляет собой рычаг со шкалой момента и стрелкой. Простота использования является главным отличием такого ключа, однако его погрешность может достигать 20 %. Потеря упругости стали делает невозможным регулировку стрелочного ключа.

1. Цифровой ключ считается самым точным инструментом. Он практически не имеет погрешности.

Не рекомендуется использовать обычные накидные ключи или простые головки, так как можно сорвать резьбу или провести неправильную затяжку ГБЦ.

Порядок протяжки головки блока цилиндров ЯМЗ 236

Мотор ЯМЗ-236 является одним из самых часто встречающихся силовых агрегатов, устанавливающихся на различную специальную технику и грузовые автомобили. За счет своей универсальности, хороших технических характеристик и отличной ремонтопригодности двигатель по праву заслужил репутацию надежного в эксплуатации мотора. Силовой агрегат имеет четырёхтактную систему, шесть цилиндров, 12 клапанов.

При ремонте двигателя ЯМЗ-236 нужно соблюдать технические требования и параметры, необходимые для точной работы силового агрегата. Соблюдая данные требования и выполняя рекомендациям завода-производителя, итогом ремонта будет исправный силовой агрегат. Обслуживание и ремонт двигателя должны проводить только квалифицированные специалисты, имеющие необходимые знания и практический опыт.

Установка двигателя на место разборки

При снятии и установке двигателя на место разборки, желательно чтобы основание было крепкое (к примеру асфальт или плиты). Лучше первый раз опустить на что то мягкое (например, старый баллон) и на левой стороне выкрутить болты, стягивающие крышки коренных подшипников.

Затем, перецепить стропы или чалку за одну головку (за передний и задний рым болт) и подготовить старую гильзу цилиндров или кусок бруса по длине гильзы.

Поднимать двигатель лучше за правую головку, после чего опустить его на пол таким образом, чтобы противоположная головка опиралась на коллектор, а разъем блока по поддону опирался на вертикально поставленную гильзу в середине блока. Под коллектор следует положить доску дюймовку.

Проверка действительных величин «тепловых компенсаторов»

Производитель турбодизеля оговаривает, для ЯМЗ 238 регулировка клапанов необходима лишь в случае вылета измеренного значения за установленные пределы: 0,25-0,30 мм. Точный замер зазоров обоих клапанов одного цилиндра можно осуществить только лишь в такте сжатия:

сфокусировать внимание на первом цилиндре;

провернуть коленвал по часовой стрелке (взгляд на вентилятор, со стороны передка автомобиля) до момента закрытия впускного клапана (завершение такта всасывания) – его торец, контактирующий с носком коромысла, должен подняться в верхнюю максимальную точку;
вращать коленвал еще на 1/3 оборота (120 градусов), соблюдая прежнее направление поворота.

Идентифицирование номера цилиндра производится так:

• ориентировать взгляд на вентилятор мотора (на передок автомобиля);
• левый ближний цилиндр – первый;
• правый ближний цилиндр – пятый;
• дальнейшая нумерация ведется последовательно (крайний левый – четвертый, крайний правый – восьмой).

Проворачивать коленвал можно двумя способами:

• спереди: за крепление шкива подходящим накидным ключом;
• сзади: специальным воротком – за маховик.

Определение величины зазора производится по толщине щупа, помещаемого между торцом клапана и приливом коромысла. Не подлежат коррекции клапана в случае, если щуп 0,25 проходит свободно, а 0,30 – с ощутимым натягом.

При осмотре и регулировке клапанов на двигателе ЯМЗ 238 передающие рычаги (коромысла) рекомендуется прижать:

• на правой ГБЦ (1-4 цилиндры) рычаги выпускных элементов – к торцу оси; впускных деталей – к упорной шайбе;
• на левой ГБЦ (5-8 цилиндры) – наоборот.
