Передаточное отношение передачи. это необходимо знать для максимального использования ресурса авто

Определение передаточного числа главной передачи.

Передаточ­ное число главной передачи находят исходя из максимальной ско­рости автомобиля на высшей передаче, заданной техническими условиями на проектируемый автомобиль.

Значение передаточного числа главной передачи определяют по формуле

Ur=3,6(wmaxrk)/VmaxUkUд

где vmax — максимальная скорость автомобиля, км/ч; wmах — мак­симальная угловая скорость коленчатого вала, рад/с; rk — радиус колеса, м; Uk — передаточное число коробки передач на высшей передаче; ид — передаточное число дополнительной коробки пе­редач на высшей передаче (ид = 1).

Полагают, что передаточные числа коробки передач на выс­шей передаче имеют следующие значения: ик= 1,0 — для прямой передачи и ик = 0,9…1,0 — для повышающей передачи легковых автомобилей; ик — 1,0 — для грузовых автомобилей с числом пере­дач не более шести; ик = 0,7…0,8 — для многоступенчатых коро­бок передач грузовых автомобилей.

Найденное расчетным путем передаточное число главной пе­редачи UТ должно иметь следующие значения: не более 5,0 — у легковых автомобилей; не более 7,0 — у грузовых автомобилей грузоподъемностью до 8 т; не более 8,0 — у грузовых автомобилей грузоподъемностью свыше 8 т.

Расчетное значение передаточного числа главной передачи не­обходимо сравнить с существующими передаточными числами главных передач автомобилей аналогичного типа и назначения. В том случае, если у новой модели автомобиля проектируется ве­дущий мост, то это значение передаточного числа уточняют с учетом числа зубьев шестерен главной передачи.

Определение передаточного числа первой передачи коробки передач. Определение передаточных чисел промежуточных ступеней коробки передач.

При опре­делении передаточных чисел коробки передач нужно помнить о том, что I передача предназначена для преодоления максималь­ного сопротивления дороги. Промежуточные передачи коробки пе­редач используются при разгоне автомобиля, преодолении повы­шенного сопротивления движению, работе автомобиля в услови­ях, не позволяющих двигаться с высокой скоростью (гололед, выбитая дорога, задержка впереди идущим транспортом и т.д.), а также при торможении двигателем на затяжных пологих спусках.

При расчете передаточных чисел сначала находят передаточ­ное число I передачи по заданному техническими условиями мак­симальному коэффициенту сопротивления дороги ψmах или мак­симальному динамическому фактору автомобиля по тяге Dmax на I передаче.

Это передаточное число определяют с помощью выражения, полученного из формулы для динамического фактора, пренебре­гая силой сопротивления воздуха, так как она незначительна при небольших скоростях движения:

u1=(Gaψmaxrk)/Mmaxηтрuгuд

где Ga — вес автомобиля с полной нагрузкой, Н; Mmax — макси­мальный крутящий момент двигателя, Н • м.

Полученное передаточное число I передачи коробки передач не гарантирует отсутствия буксования ведущих колес автомобиля. Чтобы не было буксования ведущих колес при движении на I пере­даче, необходимо выполнение следующего неравенства:

(Mmaxηтрuгuдu1)/ Gark≤Dсц=(mp2Ga2φx)/Ga

где Dсц — динамический фактор автомобиля по сцеплению; тР2 -= 1,20…1,35 — коэффициент изменения реакций на задних веду­щих колесах; Ga2 —- вес, приходящийся на задние колеса автомо­биля с полной нагрузкой, Н; фх= 0,6…0,8 — коэффициент сцеп­ления колес с дорогой.

Из этого соотношения определяют новое передаточное число I передачи, при котором буксования ведущих колес не будет:

u1=(mp2Ga2φxrk)/ Mmaxηтрuгuд

После проверки передаточного числа I передачи на отсутствие буксования ведущих колес автомобиля из двух найденных переда­точных чисел I передачи коробки передач для дальнейших расче­тов выбирают меньшее.

По этому значению передаточного числа I передачи и извест­ному значению передаточного числа высшей передачи определя­ют передаточные числа промежуточных передач.

Если высшая передача прямая (ип = 1), то для расчёта переда­точных чисел промежуточных передач используют следующее выражение:

Uk=

где п’ — число передач, не считая повышающую передачу и пере­дачу заднего хода; к — номер передачи.

Если высшая передача повышающая (ик < 1), то значение ее передаточного числа выбирают в соответствии с типом автомоби­ля, а остальные передаточные числа промежуточных передач рас­считывают с помощью приведенного выше выражения.

Передаточное число передачи заднего хода

Uзк=(1.2…..1,3)u1

Окончательное значение передаточного числа передачи задне­го хода определяют при компоновке коробки передач.

Рассчитанные передаточные числа коробки передач являются ориентировочными и при проектировании новой коробки пере­дач могут незначительно изменяться.

Механические передачи

См. также: Механическая передача

Передаточное число любой механической передачи (зубчатая, цепная, ременная, волновая, червячная и другие), есть отношение угловых частот вращения первичного и выходного валов. Тем самым, при значении выше 1 механическая передача является понижающей (редуктор), а ниже 1 — повышающей (мультипликатор). Наиболее частым является применение понижающих передач, поскольку двигатели имеют обычно более высокую частоту вращения, чем приводимые ими во вращение устройства.

i12=ω1ω2{\displaystyle i_{12}={\frac {\omega _{1}}{\omega _{2}}}}

Передаточное отношение механических передач может быть постоянным и переменным, причём во втором случае может меняться ступенчато (смена зубчатых пар в редукторах станков, коробках передач автомобилей, звёздочек велосипеда) или бесступенчато (клиноременной вариатор, гидротрансформатор). Ременная, а также гидромеханическая передачи имеют при работе проскальзывание, при этом передаточное отношение может меняться в зависимости от передаваемого момента. В механических передачах передаточное отношение имеет знак, и положительным оно является, если направление вращения не меняется. Однако если направление вращения значения не имеет, знак опускают.

Передаточное отношение моментов механической передачи вращением равняется отношению моментов на выходном и входном валах.

i12=M2M1{\displaystyle i_{12}={\frac {M_{2}}{M_{1}}}},

где M1,M2{\displaystyle M_{1},M_{2}} — крутящие моменты входного и выходного валов.
Между передаточными отношениями по угловым скоростям и моментам имеется разница, поскольку передачи имеют обычно КПД отличный от единицы. В результате крутящий момент валов и угловые скорости будут связаны следующим соотношением:

ω1ω2∗ηM=M2M1{\displaystyle {\frac {\omega _{1}}{\omega _{2}}}*\eta _{M}={\frac {M_{2}}{M_{1}}}},

где ηM{\displaystyle \eta _{M}} — механический КПД передачи.

Устройство ременной передачи, ее характеристики

Ременная передача представляет собой пару шкивов, соединенных бесконечным закольцованным ремнем. Эти приводные колеса, как правило, располагают в одной плоскости, а оси делают параллельными, при этом приводные колеса вращаются в одном направлении. Плоские (или круглые) ремни позволяют изменять направление вращения за счет перекрещивания, а взаимное расположение осей- за счет использования дополнительных пассивных роликов. При этом теряется часть мощности.

Для расчета привода важны следующие основные параметры:

• число оборотов ведущего вала;
• мощность, передаваемую приводом;
• потребное число оборотов ведомого вала;
• профиль ремня, его толщина и длина;
• расчетный, наружный, внутренний диаметр колеса;
• профиль канавки (для клиноременного);
• шаг передачи (для зубчатоременного)
• межосевое расстояние;

Вычисления обычно проводят в несколько этапов.

2 Построение внешней скоростной характеристики

Cкоростная
характеристика двигателя представляет
собой зависимость эффективной мощности
и крутящего моментадвигателя при установившемся режиме
его работы от угловой скорости коленчатого
вала двигателяили частоты его вращения.

Для
заполнения «таблицы 2.1 — Данные для
построения графиков внешней скоростной
характеристики двигателя и оценки
тягово-скоростной свойств автомобиля»
будем использовать следующие формулы:

Для
нахождения стендовой мощности:

где
a,b,c
взяты из пункта 1.5 .

Для
нахождения мощности двигателя при его
эксплуатации:

где

Для
нахождения стендового момента:

Для
нахождения момента двигателя при его
эксплуатации:

Для каждой
из передач определяем коэффициент
учета вращающичся масс автомобиля:

Где для одиночных автомобилей при их
номинальной нагрузке можно считать,
что

Для нахождения
скорости автомобиля:

Для нахождения
окружной силы на ведущих колёсах:

Для нахождения
коэффициента сопротивления качению:

Где коэффициент сопротивления качению
при движении автомобиля с малой скоростью
принимаем
.

Для нахождения
силы сопротивления качению:

Для нахождения
силы сопротивления воздуха движению
автомобиля:

Где
берём из пункта 1.4 .

Для нахождения
динамической характеристики автомобиля:

Для нахождения
прямолинейного ускорения автомобиля:

Результаты
расчета сведены в таблицу 2.1.

Таблицы
2.1 — Данные для построения графиков
внешней скоростной характеристики
двигателя и оценки тягово-скоростной
свойств автомобиля.

Параметры	Частота вращения коленчатого вала, об/мин
Обозна-чение	Параметр	600	1300	2000	2823,53	3400	4100	4800	5136
ne\np	—	0,13	0,27	0,42	0,59	0,71	0,85	1,00	1,07
pe ст	кВт	10,73	28,34	48,50	71,33	84,20	93,60	93,27	88,76
pe	кВт	10,19	26,92	46,07	67,76	79,99	88,92	88,61	84,32
M e ст	Нм	170,79	208,17	231,58	241,25	236,51	218,03	185,58	165,04
M e	Нм	162,25	197,76	220,00	229,19	224,69	207,13	176,30	156,79
Передача 1	U1=2.95 ,δ1=1.388	Va		6,06	13,13	20,19	28,51	34,33	41,40	48,47	51,86
Fk		5573,4	6793,3	7557,4	7872,8	7718,3	7115,0	6056,0	5385,8
f	—	0,0070	0,0070	0,0071	0,0072	0,0073	0,0074	0,0076	0,0077
Ff		123,3	123,9	125,0	126,7	128,4	130,7	133,6	135,1
Fв		1,4	6,6	15,7	31,4	45,5	66,1	90,6	103,8
D	—	0,3167	0,3858	0,4287	0,4457	0,4361	0,4007	0,3391	0,3002
ax		2,19	2,68	2,98	3,10	3,03	2,78	2,34	2,07
Передача 2	U2=2.06, δ2=2097	Va		8,68	18,80	28,92	40,83	49,16	59,28	69,40	74,26
Fk		3892,0	4743,8	5277,4	5497,6	5389,7	4968,5	4228,9	3760,9
f	—	0,0070	0,0071	0,0072	0,0074	0,0076	0,0079	0,0082	0,0084
Ff		123,5	124,7	126,9	130,5	133,9	138,7	144,5	147,6
Fв		2,9	13,6	32,3	64,3	93,2	135,6	185,8	212,8
D	—	0,2211	0,2689	0,2981	0,3088	0,3011	0,2747	0,2298	0,2017
ax		1,74	2,12	2,36	2,44	2,38	2,16	1,80	1,57
Передача 3	U3=1.43, δ3=1.128	Va		12,50	27,08	41,66	58,81	70,82	85,40	99,98	106,98
Fk		2701,7	3293,0	3663,4	3816,3	3741,4	3449,0	2935,6	2610,7
f	—	0,0070	0,0072	0,0074	0,0079	0,0083	0,0088	0,0095	0,0099
Ff		124	126	131	138	145	155	167	174
Fв		6,0	28,3	67,0	133,4	193,5	281,4	385,7	441,5
D	—	0,2	0,2	0,2	0,2	0,2	0,2	0,1	0,1
ax		1,28	1,56	1,72	1,76	1,69	1,50	1,18	0,99
Передача 4	U4=1,δ4=1.08	Va		17,87	38,72	59,57	84,10	101,27	122,12	142,97	152,98
Fk		1889,3	2302,8	2561,8	2668,8	2616,4	2411,9	2052,9	1825,7
f	—	0,0071	0,0074	0,0079	0,0088	0,0096	0,0108	0,0122	0,0129
Ff		124,6	129,8	138,9	154,5	168,6	189,3	213,8	226,9
Fв		12,3	57,8	136,9	272,9	395,7	575,4	788,6	902,9
D	—	0,1067	0,1276	0,1378	0,1362	0,1262	0,1044	0,0719	0,0525
ax		0,90	1,09	1,18	1,16	1,06	0,85	0,54	0,36
Передача 5	U5=0.9,δ5=1.0724	Va		19,86	43,02	66,19	93,45	112,52	135,69	158,86	169,98
Fk		1700,4	2072,5	2305,6	2401,9	2354,7	2170,7	1847,6	1643,1
f	—	0,0071	0,0075	0,0081	0,0092	0,0102	0,0116	0,0134	0,0143
Ff		124,9	131,4	142,6	161,9	179,3	204,8	235,0	251,2
Fв		15,2	71,4	169,0	336,9	488,5	710,3	973,6	1114,7
D	—	0,0958	0,1137	0,1215	0,1174	0,1061	0,0830	0,0497	0,0300
ax		0,81	0,97	1,04	0,99	0,88	0,65	0,33	0,14

Волновая передача

Ее работа основывается на принципе трансформации параметров движения благодаря волновому деформированию гибкого элемента механизма. По сути, такая передача является разновидностью планетарной передачи.

В состав волновой передачи входит жесткое колесо зубчатое, имеющее внутренние зубья, и вращающееся гибкое колесо с наружными зубьями. Оба колеса между собой входят в зацепление благодаря генератору волн, соединенному непосредственно с корпусом передачи.

За счет имеющихся конструктивных особенностей волновая передача наделена следующими достоинствами:

• Небольшие габариты и масса.
• Высокая кинематическая точность.
• Передаточное отношение передачи в одной ступени имеет большой показатель и вполне может достигать 300.
• Идеальная демпфирующая способность.
• Формирование в одной ступени большого передаточного отношения.

К недостаткам же относятся:

• Весьма сложная конструкция.
• Высокие потери мощности на трение и деформацию гибкого колеса (КПД составляет порядка 0,7-0,85).

Анализ с использованием виртуальной работы

Для этого анализа мы рассматриваем зубчатую передачу, которая имеет одну степень свободы, что означает, что угловое вращение всех шестерен в зубчатой ​​передаче определяется углом входной шестерни.

Размер шестерен и последовательность, в которой они входят в зацепление, определяют отношение угловой скорости ω _A входной шестерни к угловой скорости ω _B выходной шестерни, известное как передаточное отношение или передаточное число зубчатой ​​передачи. . Пусть R будет передаточным числом, тогда

ωАωBзнак равнор.{\ displaystyle {\ frac {\ omega _ {A}} {\ omega _ {B}}} = R.}

Входной крутящий момент T _A действует на входной шестерни G _A преобразуется зубчатой передачи в выходной крутящий момент T _B , оказываемого выходной шестерни G _B . Если предположить, что шестерни жесткие и нет потерь при зацеплении зубьев шестерни, то принцип виртуальной работы может быть использован для анализа статического равновесия зубчатой ​​передачи.

Пусть угол θ входной шестерни является обобщенной координатой зубчатой ​​передачи, тогда передаточное число R зубчатой ​​передачи определяет угловую скорость ведомой шестерни через входную шестерню:

ωАзнак равноω,ωBзнак равноωр.{\ displaystyle \ omega _ {A} = \ omega, \ quad \ omega _ {B} = \ omega / R. \!}

Формула для обобщенной силы, полученная из принципа виртуальной работы с приложенными крутящими моментами, дает:

Fθзнак равноТА∂ωА∂ω-ТB∂ωB∂ωзнак равноТА-ТBрзнак равно{\ displaystyle F _ {\ theta} = T_ {A} {\ frac {\ partial \ omega _ {A}} {\ partial \ omega}} — T_ {B} {\ frac {\ partial \ omega _ {B} } {\ partial \ omega}} = T_ {A} -T_ {B} / R = 0.}

Механическое преимущество зубчатой передачи является отношение выходного крутящего момента T _B к входным крутящим моментом T _A , и выше дает уравнение:

MАзнак равноТBТАзнак равнор.{\ displaystyle \ mathrm {MA} = {\ frac {T_ {B}} {T_ {A}}} = R.}

Передаточное число зубчатой ​​передачи также определяет ее механическое преимущество. Это показывает, что если входная шестерня вращается быстрее выходной шестерни, то зубчатая передача усиливает входной крутящий момент. И если входная шестерня вращается медленнее, чем выходная шестерня, зубчатая передача снижает входной крутящий момент.

Влияние передаточного числа на динамику

Передаточное число – величина вычисляемая, она находится отношением числа зубьев ведомой шестерни к количеству ведущей. Чем выше это значение, тем двигатель быстрее накрутит нужное количество оборотов и разгонит автомобиль более стремительно. «Супер!», – скажете вы, но ошибетесь в главном – максимум скорости в этом случае будет меньшим, а переключать передачи вам придется намного чаще. Поэтому производители придерживаются средних значений передаточных чисел КПП, создавая многоступенчатые конструкции.

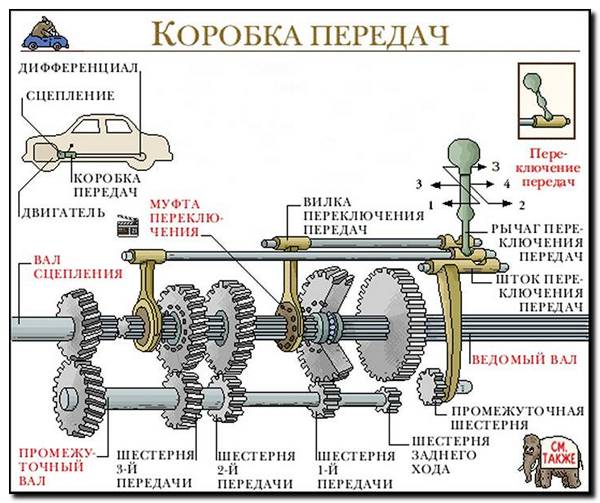

Сначала конструкции КПП содержали 3 вала, где 3-я передача являлась прямой и позволяла достигать предельной скорости. Последующая же регулировка скорости сводилась к уменьшению оборотов двигателя через подачу топлива, в этом случае эффект управления скоростью достигался, но терялась экономичность авто совершенно. Поэтому количество передач увеличили, и бывшая прямая третья стала четвертой или пятой, а далее достигла и более высоких ступней.

Передаточные числа механической коробки передач самой распространенной 5-скоростной КПП находятся в следующих диапазонах:

• 1-я передача – от 3 до 4;
• 2-я передача – от 2 до 2,9;
• 3-я передача – от 1,2 до 1,9;
• 4-я передача – от 0,9 до 1,2;
• 5-я передача – от 0,7 до 0,9;
• задний ход – от 3 до 4.

Если передаточные числа АКПП будут настроены неправильно, то комфорта от поездки за рулем добиться не удастся. А вот в АКПП передаточные числа при несбалансированности способны равномерное движение автомобиля превратить в езду на упрямом осле, сопровождающуюся постоянными рывками и необоснованно большим расходом топлива.

Оптимальными специалисты считают значения, расположенные близко друг к другу, тогда у автомобиля будет разгон без рывков при переключении скоростей. Такого дробления не удастся осуществить, если передач будет мало, поэтому чем больше передач – тем лучше для вашего комфорта при вождении. Особенно это касается машин с автоматом: если есть возможность выбора, то АКПП с 5-ю, 6-ю, 7-ю скоростями будет намного предпочтительнее 4АКПП. Здесь за вас скорости переключает автоматика, и чем чаще она будет это делать, тем быстрее выйдут из строя дорогостоящие механизмы.

Часто значения передаточных чисел указывают в характеристиках автомобиля. За этими цифрами стоит скрупулезный подбор производителем оптимальных значений. Каких-то идеальных величин, как при оценке других параметров, здесь не существует. Поэтому назвать одно значение плохим, а другое хорошим нельзя, так как коробки передач влияют на динамику машины, а тип вождения и предпочтения у владельцев авто зачастую кардинально различны, и сложно рассматривать КПП отдельно от всего «организма» машины. Все скоростные режимы и рекомендации завода-изготовителя формируются только после определения передаточных чисел, ибо они должны учитывать такие нюансы, как:

• комфорт в управлении автомобилем, исключающий частое переключение передач как на механике, так и на автомате;
• хорошие показатели динамики автомобиля;
• все передачи должны работать слаженно, чтобы ни один режим поездки не выбивался из заданного ритма;
• расход топлива должен быть нормальным и соизмерим заявленной литражности, перегазовок быть не должно;
• длинная последняя передача способна разогнать авто до максимальной скорости;
• должна быть полная совместимость двигателя и передаточных чисел.

Последний пункт поясним немного подробнее. Для каждого двигателя разработчики создают коробку с заданными передаточными числами, поэтому задумываясь о замене КПП, вариант неродной коробки даже не стоит рассматривать. С данной модификацией вы можете приобрести массу проблем. Если новая коробка взята от такого же двигателя, но более мощного, то вам гарантирован больший износ мотора и не слишком удобное переключение скоростей, но к этому со временем можно привыкнуть, а вот преждевременный износ двигателя – вещь малоприятная.

Не лучше ситуация получается и при обратной замене – коробку взяли из пары, где двигатель был слабее. Этой модификацией вы обделите себя по потенциалу машины и увеличите топливные затраты на поездку.

Таким образом, для полноценной работы автомобиля в нем должна располагаться родная трансмиссия. Но народные умельцы автомобильного тюнинга уже научились менять в машине передаточное число, используя новые шестерни в рядах и получая другие характеристики модели. Такие модификации часто проводят с автомобилями ВАЗ. Следствие этого – более интенсивный разгон автомобиля, но приходится жертвовать максимальной скоростью.

Передаточное число гоночных автомобилей также разительно отличается от серийных моделей, ибо перед ними стоят другие задачи эксплуатации.

Крутящий момент редуктора

Крутящий момент на выходном валу – вращающий момент на выходном валу. Учитывается номинальная мощность , коэффициент безопасности , расчетная продолжительность эксплуатации (10 тысяч часов), КПД редуктора.

Номинальный крутящий момент – максимальный крутящий момент, обеспечивающий безопасную передачу. Его значение рассчитывается с учетом коэффициента безопасности – 1 и продолжительность эксплуатации – 10 тысяч часов.

Максимальный вращающий момент – предельный крутящий момент, выдерживаемый редуктором при постоянной или изменяющейся нагрузках, эксплуатации с частыми пусками/остановками. Данное значение можно трактовать как моментальную пиковую нагрузку в режиме работы оборудования.

Необходимый крутящий момент – крутящий момент, удовлетворяющим критериям заказчика. Его значение меньшее или равное номинальному крутящему моменту.

Расчетный крутящий момент – значение, необходимое для выбора редуктора. Расчетное значение вычисляется по следующей формуле:

Mc2 = Mr2 x Sf ≤ Mn2

где Mr2 – необходимый крутящий момент; Sf – сервис-фактор (эксплуатационный коэффициент); Mn2 – номинальный крутящий момент.

Материал цепей

Все детали цепного механизма должны хорошо сопротивляться повышенным статическим и ударным нагрузкам, и быть достаточно износостойкими. Боковые пластины делают из высокопрочных сплавов, они работают в основном на растяжение. Оси, втулки, ролики, вкладыши и призматические элементы делаются из высокопрочных и хорошо цементируемых сплавов. Цементация проводится на глубину до 1,5 мм и обеспечивает хорошую стойкость к износу трением. После этого детали подвергаются термообработке закаливанием. Твердость доводится до 65 ед.

Зубчатые колеса делают из легированных сталей, также подвергаемых закалке до 60 ед.

Для передач малой скорости и мощности, при умеренных параметрах разгона и торможения применяют ковкие чугуны.

Для снижения шума и повышения плавности хода при ограниченных мощностях используют шестеренки из текстолита или прочных пластмасс. Применяют также наплавку металлических и нанесение полимерных покрытий на детали и узлы, работающие в агрессивных средах.

Типы главной передачи по виду зубчатого соединения

Если разделить типы главных передач, тогда можно выделить:

• цилиндрическую;
• коническую;
• червячную;
• гипоидную;

Цилиндрическая главная передача применяется на легковых переднеприводных автомобилях с поперечным расположением двигателя и коробки передач. Ее передаточное число находится в пределах 3,5-4,2.

Шестерни цилиндрической главной передачи могут быть прямозубыми, косозубыми и шевронными. Цилиндрическая передача имеет высокий КПД (не менее 0.98) но она уменьшает дорожный просвет и довольно шумная.

Коническая главная передача применяется на заднеприводных автомобилях малой и средней грузоподъемности с продольным расположением ДВС, где габаритные размеры не имеют значения.

Оси шестерней и колеса такой передачи пересекаются. В этих передачах применяют прямые, косые или криволинейные (спиральные) зубья. Снижение шума достигается применением косого или спирального зуба. КПД главной передачи со спиральным зубом достигает 0.97-0.98.

Червячная главная передача может быть как с нижним, так и с верхним расположением червяка. Передаточное число такой главной передачи находится в пределах от 4 до 5.

По сравнению с другими типами передач, червячная передача компактнее и менее шумная, но имеет низкий КПД 0.9 — 0.92. В настоящее время применяется редко по причине трудоемкости изготовления и дороговизны материалов.

Гипоидная главная передача представляет собой один из популярных видов зубчатого соединения. Эта передача своего рода компромисс между конической и червячной главной передачей.

Передача применяется на заднеприводных легковых и грузовых автомобилях. Оси шестерней и колеса гипоидной передачи не пересекаются, а скрещиваются. Сама передача может быть как с нижним, так и с верхним смещением.

Главная передача с нижним смещением позволяет расположить ниже карданную передачу. Следовательно, смещается и центр тяжести автомобиля, повысив его устойчивость при движении.

Гипоидная передача по сравнению с конической имеет большую плавность, бесшумность, меньшие габариты. Ее применяют на легковых автомобилях с передаточным числом от 3,5-4,5, и на грузовых вместо двойной главной передачи с передаточным числом от 5-7 . При этом КПД гипоидной передачи составляет 0.96-0.97.

При всех своих плюсах гипоидная передача имеет один недостаток – порог заклинивания при обратном ходе автомобиля (превышение расчетных оборотов)

По этой причине водителю необходимо проявлять особую осторожность при выборе скорости движения задним ходом

Общее определение

Значение передаточного отношения у кинематических схем рассчитывается по стандартному математическому выражению. Результат получается при проведении математической операции деления значения угловой скорости ведущего вала или шестерёнки, на такой же параметр ведомого вала. Вместо этих значений используют отношение их частот вращения.

Современные кинематические схемы реализованы с использованием следующих механических соединений:

• с зубчатым зацеплением (в разных вариациях);
• червячных;
• фрикционных соединений;
• с помощью цепей;
• посредством специальных ремней;
• планетарных соединений.

Передача вращения основана на двух физических принципах: с помощью силы трения, с использованием механизмов зацепления. В зависимости от решаемой задачи механизмы изготавливаются с замедлением и ускорением. Первые называются редукторами, вторые — мультипликаторами. Обе разновидности бывают одноступенчатыми, двухступенчатыми, многоступенчатыми.

Пространственное расположение осей определяет следующие виды механизмов:

• параллельные (в них оба вала расположены параллельно друг относительно друга);
• пересекающиеся (зацепление происходит посредством пересечения);
• перекрещивающиеся механизмы (у них валы вступают в перекрестное зацепление).

Все типы механизмов бывают замедляющие и ускоряющие движение. Наиболее частое применение замедляющих конструкций объясняется более высокой скоростью используемых двигателей и необходимостью увеличить мощность выходного элемента кинематической схемы.

Таблица передаточных отношений является сводным документом. В ней приведены значения основных технических характеристик всех типов кинематических соединений.

В сводной таблице можно найти зависимость значения передаточного числа от допустимой мощности, которая передаётся конкретным видом соединения.

Достоинства и недостатки

Применение данной кинематической схемы наглядно показало наличие преимуществ.

К положительным моментам можно отнести:

• способность изменять направление передаваемого движения;
• широкая область применения;
• эффективно реализована передача, преобразование, увеличение мощности вращательного движения между осями передачи расположенными под углом друг к другу;
• достаточно широкий диапазон задания углов передачи крутящего момента от ведущего элемента к ведомому;
• широкая вариативность при компоновке разрабатываемых зубчатых и комбинированных систем;
• высокие нагрузочные характеристики (данные устройства способны передавать мощность величиной до 5000 кВт);
• эксплуатация и обслуживание не вызывает трудностей;
• удаётся получить высокий КПД.

К недостаткам специалисты причисляют:

• нагрузочная способность ниже, чем у цилиндрических конструкций (в среднем она на 20 процентов ниже);
• невысокая несущая способность (этот показатель ниже на 15 процентов);
• сложность и трудоёмкость в изготовлении колёс с заданными параметрами зубьев (количеством, величиной, углом наклона);
• повышенные требования к точности нарезания зубьев;
• возникновение повышенных осевых и изгибных нагрузок на все валы (особенно этот эффект наблюдается между валами, расположенными консольно);
• необходимость регулировки процесса передачи вращения;
• обладают большей массой, чем другие зубчатые передачи;
• высокие затраты на производство и обслуживание;
• возникают трудно разрешимые проблемы при проектировании и изготовлении систем с изменяемым передаточным числом;
• повышенная общая жёсткость конструкции.
