Назначение ЦБКЭ

Блок ЦБКЭ предназначен для выполнения следующих функций:

• тревожная сигнализация;
• управление стеклоочистителем ветрового стекла в режиме «ручное управление»;
• управление стеклоочистителем ветрового стекла в режиме «автоматическое управление» (для ЦБКЭ 21900-3840080-20);
• управление обогревателем ветрового стекла;
• управление обогревателем заднего стекла и обогревателями боковых электрозеркал;
• управление ближним светом фар, габаритными огнями и дневными ходовыми огнями в режиме «ручное управление», предусмотренное правилами № 48-04 ЕЭК ООН;
• управление ближним светом фар, габаритными огнями, дневными ходовыми огнями в режиме «автоматическое управление» (для ЦБКЭ 21900-3840080-20);
• управление дневными ходовыми огнями в соответствии с правилами № 48-04 ЕЭК ООН;
• управление дальним светом фар;
• управление лампами указателей поворота и аварийной сигнализации;
• управление плафоном освещения салона;
• управление энергосбережением устройств внутреннего освещения автомобиля;
• центральный замок: блокировка / разблокировка замков боковых дверей от ключа, от кнопки замка двери водителя из салона, от кнопки в модуле двери водителя;
• открывание крышки багажника (двери задка) от кнопки в салоне;
• управление электроприводами стеклоподъемников;
• дистанционное управление;
• управление электроприводами боковых зеркал (для ЦБКЭ 21900-3840080-20);
• управление обогревом передних сидений;
• индикация;
• управление освещением багажника (для ЦБКЭ 21900-3840080-20)

Где находяится блок ЦБКЭ мы рассказывали ранее.

Распиновка мус лада калина

Электросхемы различных частей автомобиля лада-калина — ваз 1118 (ваз 1117 и ваз 1119). Начала описания — схему соединения жгутов, смотрите тут. Для увеличения изображения кликните на схему и сохраните на ПК. Все материалы предоставлены бесплатно.

Электросхема проводки водительской двери Ваз 1117, Ваз 1118, Ваз 1119

1 — к заднему жгуту проводов; 2 — к левому переднему динамику; 3 — электордвигатель стеклоподъемника; 4 — левый передний замок; 5,6 — к блоку переключателей; 7,8 — колодка жгута проводов блока переключателей.

Электросхема правой передней двери Ваз 1117, Ваз 1118, Ваз 1119

1 — к заднему жгуту проводов; 2 — к правому переднему динамику; 3 — электродвигатель стеклоподъемника; 4 — правый передний замок; 5 — к переключателю стеклоподъемника; 6 — переключатель стеклоподъемника.

Электросхема задней двери ваз 1118

1 — к жгуту проводов панели приборов; 2 — электродвигатель стеклоочистителя ваз-1118; 3 — датчик положения капота; 4 — датчик уровня тормозной жидкости.

Электросхема двери задка и номерного знака

1 — электродвигатель стеклоочистителя двери задка; 2 — дополнительный стоп сигнал ваз-1118; 3, 4 — к заднему жгуту проводов; 5 — моторедуктор блокировки привода замка багажного отделения; 6 — замок багажного отделения; 7 — элемент обогрева заднего стекла; 8 — к номерному знаку; 9 — от фонарей освещения к жгуту двери задка; 10,11 — фонарь освещения номерного знака.

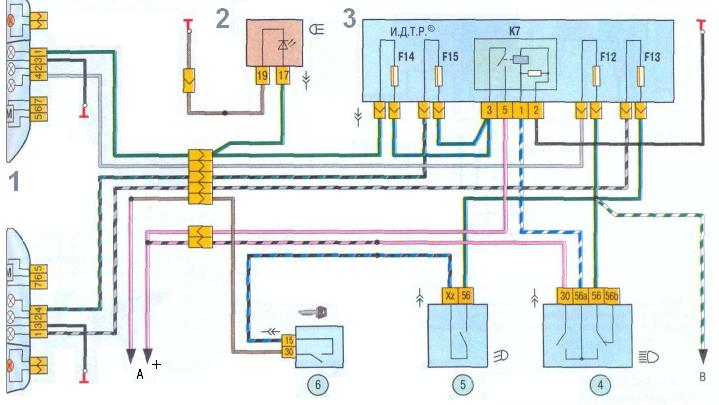

Схема подключения фар Ваз 1117, Ваз 1118, Ваз 1119

Ближни свет фар включается посредством выключателя 5 и замка зажигания. Так ток, от контаката «А» проходит через замок зажигания, через выключатель 5, через предохранители распределительного блока F12 и F 13, соответсвенно предохранители ближнего света правой и левой фары и подается на блок фары. Дальний свет фар включается через замок зажигания, выеключатель 5, затем ток поступает на переключатель 4, где через контакт 56а питается бело синий провод идущий к контакту катушке реле К7. При включении реле К7, ток протекает через его контакты (контакты 3 и 5 монтажного блока) затем через предохранители F14 и F 15, соответсвенно дальний свет правой и левой фары и подается на фары. При этом также питается и контрольный светодиод индицирующий о включении дальнего света 2.

Электросхема подключения корректора фар

Напряжение от аккумулятора, через замок зажигания 4, через предохранители в монтажном блоке F 12 и 13 поступает к корректорам фар. Смещение стержня корректора зависит от разницы напряжения между выводом 6 и 7. То есть за счет резистора в блоке управления корректором 3, происходит ограничение напряжение на корректор. При этом происходит перемещение стержня корректора, который в свою очеред и задает угол поворота для отражателя.

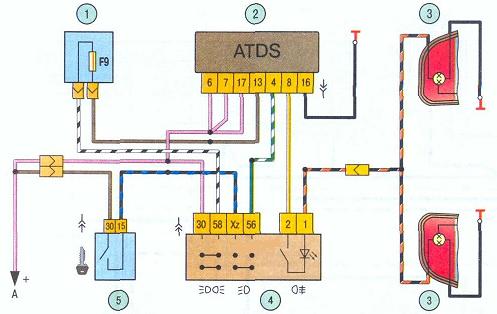

Электросхема подключения фар противотуманного света

1 — предохранитель в монтажном блоке, 2 — иммобилизатор; 3 — задние противотуманные фонари, 4 — блок управления наружным освещением, 5 — замок зажигания, А- к источникам питания.

Продолжение описания схем электрооборудования лада — ваз 1117.

Схема зажигания Калина 2

1 – датчик контрольной лампы давления масла; 2 – генератор; 3 – дроссельный патрубок с электроприводом; 4 – датчик температуры охлаждающей жидкости; 5 – колодка жгута проводов системы зажигания к колодке жгута проводов панели приборов; 6 – электромагнитный клапан продувки адсорбера; 7 – датчик давления системы кондиционирования воздуха; 8 – датчик массового расхода воздуха; 9 – датчик положения коленчатого вала; 10 – датчик концентрации кислорода; 11 – контроллер; 12 – датчик концентрации кислорода диагностический; 13 – колодки жгута проводов системы зажигания и жгута проводов катушек зажигания; 15 – катушки зажигания; 16 – свечи зажигания; 17 – форсунки; 18 – колодки жгута проводов системы зажигания и жгута проводов форсунок; 19 – датчик фаз; 20 – датчик детонации.

Распиновка ЦБКЭ

Расположение контактных разъемов ЦБКЭ показано на рисунке:

Разъем ХР1:

1. Вход / выход. Шина CAN (L – линия)
2. Вход / выход. Шина CAN (Н – линия)
3. Вход / выход. Управление обогревом заднего стекла
4. Выход. Реле обогрева ветрового стекла
5. Вход. Выключатель аварийной сигнализации
6. Вход. Выключатель привода замка багажника
7. Вход. Переключатель стеклоочистителя ветрового стекла (Положение «Прерывисто»)
8. Вход. Переключатель стеклоочистителя ветрового стекла (Положение «Малая скорость»)
9. Вход. Переключатель стеклоочистителя ветрового стекла (Положение «Большая скорость»)
10. Вход. Омыватель ветрового стекла
11. Выход. Реле обогрева сидений
12. Выход. Выключатель обогрева ветрового стекла
13. Вход / выход. Модуль управления светотехникой (Режим «Автоматическое освещение») – для 21900-3840080-20Не задействован – для 21900-3840080-10
14. Клемма 15
15. Вход. Выключатель подкапотной лампы
16. Вход. Переключатель световой сигнализации (Указатели поворота «Левый борт»)
17. Вход. Переключатель световой сигнализации (Указатели поворота «Правый борт»)
18. Вход / выход. Управление реле дальнего света фар
19. Выход. Реле ближнего света фар
20. Вход. Модуль управления светотехникой (Режим «Ближний свет»)

Разъем ХР2:

1. Выход. Тревожный звуковой сигнал
2. Выход. Электродвигатель стеклоочистителя ветрового стекла (Режим «Малая скорость»)
3. Клемма 30 (Указатели поворота, дневные ходовые огни, слаботоковые сигналы)
4. Выход. Указатели поворота «Левый борт»
5. Выход. Указатели поворота «Правый борт»
6. Выход. Дневные ходовые огни
7. Вход / выход. Парковое положение стеклоочистителя ветрового стекла
8. Выход. Электродвигатель стеклоочистителя ветрового стекла (Режим «Большая скорость»)
9. Клемма 30 (Электродвигатель стеклоочистителя ветрового стекла, внутреннее освещение)
10. Клемма 30 (Электростеклоподъемники, замки дверей и багажника)

Разъем ХР3:

1. Выход. Освещение багажника – для 21900-3840080-20Не задействован – для 21900-3840080-10
2. Выход. Питание переключателей электростеклоподъемников
3. Вход. Переключатель электростеклоподъемника задней левой двери – для 21900-3840080-20Не задействован – для 21900-3840080-10
4. Вход. Переключатель электростеклоподъемника задней правой двери – для 21900-3840080-20Не задействован – для 21900-3840080-10
5. Вход. Переключатель электростеклоподъемника передней правой двери
6. Выход. Зеркало электроуправляемое правое (Режим «Вверх / вниз») – для 21900-3840080-20Не задействован – для 21900-3840080-10
7. Выход. Зеркало электроуправляемое правое (Режим «Вправо / влево») – для 21900-3840080-20Не задействован – для 21900-3840080-10
8. Вход / выход. Шина LIN
9. Корпус (Слаботоковые нагрузки)
10. Выход. Привод замка багажника
11. Выход. Блок освещения салона
12. Вход. Сигнал срабатывания подушек безопасности
13. Вход. Регулятор чувствительности датчика дождя – для 21900-3840080-20Не задействован – для 21900-3840080-10
14. Вход. Выключатель освещения багажника
15. Вход / выход. Шина CAN (L – линия)
16. Вход / выход. Шина CAN (Н – линия)
17. Вход. Выключатель передней правой двери
18. Вход. Выключатель задних дверей пассажиров
19. Автозапуск (для системы Lada Connect)
20. Вход. Выключатель передней левой двери

Разъем ХР4:

1. Выход. Внутреннее освещение автомобиля (Режим «энергосбережения»)
2. Выход. Моторедуктор замка двери водителя
3. Выход. Электростеклоподъемник передней левой двери
4. Выход. Электростеклоподъемник передней правой двери
5. Выход. Электростеклоподъемник задней левой двери – для 21900-3840080-20Не задействован – для 21900-3840080-10
6. Выход. Электростеклоподъемник задней правой двери – для 21900-3840080-20Не задействован – для 21900-3840080-10
7. Корпус (Сильнотоковые нагрузки)
8. Выход. Моторедукторы замков дверей пассажиров
9. Выход. Общий «правого борта»
10. Выход. Общий «левого борта»

Схема подключения ПТФ на Калину

В комплекте идет инструкция по установке:

А также схема (фото слева). Схема может быть доработана (фото справа) добавлением еще одного реле, которое не позволит гореть противотуманкам после выключения зажигания.

Схема подключения кнопки противотуманок:

Для владельцев Лада Калина с МУС схема подключения противотуманок следующая:

Распиновка контактов МУС Лада Калина:

• Контакт 1 — к ЗПТО
• Контакт 2 — кнопка управления ЗПТО
• Контакт 3 — индикатор (светодиод) состояния ПТФ (включены или выключены);
• Контакт 4 — вывод включения реле ПТФ
• Контакт 30 — 12в (постоянный + приходящий от АКБ)
• Контакт 31 — Общий минус (масса).
• Контакт 56 — К ближнему и дальнему свету фар.
• Контакт 58 — К габаритным огням.
• Контакт 58b -выход (регулируемое напряжение)на подсветку ручек, кнопок и панели приборов.
• Контакт XZ — (+) от замка зажигания

Напомним, что другие фотоотчеты вы можете найти в разделе Тюнинг Лада Калина.

Замена и ремонт блока управления электропакетом 2170-3763040 Лада Приора

Блок управления электропакетом Приора 2170-3763040 (Блок комфорта)

Комплектация автомобиля как иногда пишут, не имеет значения при установленном блоке с данным номером.

Контроллер электропакета — это устройство, предназначенное для установки на автомобили ВАЗ 2170 Приора. Оно управляет многими функциями автомобиля, например, такими как поворотники, стеклоподъёмники, подсветка панели приборов, габаритные огни, ближний свет, противотуманные фары, лампа заднего хода, плафон освещения салона, обогрев заднего стекла.

Установлен данный контроллер в центральной, нижней части торпеды над блоком ЭБУ. Для снятия необходимо снять нижние боковины торпеды. Накидным ключом 10 открутить две гайки.

Корпус блока управления электропакетом Приора 2170-3763040

Плата блока управления электропакетом Приора 2170-3763040

Расположение выводов блока управления электропакетом Приора 2170-3763040

Схема блока управления электропакетом Приора 2170-3763040

Назначение деталей на плате блока управления электропакетом Приора 2170-3763040

ПОС — плафон освещения салона ЗПТО — задние противотуманные огни БС — ближний свет ПТФ — противотуманные фары МДВ — модуль двери водителя ПУП — переключатель указателя поворотов ПАС — переключатель аварийной сигнализации ППД — передняя правая дверь ПЛД — передняя левая дверь ЗПД — задняя правая дверь ЗЛД — задняя левая дверь ПС — переключатель стеклоподъемника двери пассажира ПОБ — плафон освещения багажника ЗП — зеркало правое ЗЛ — зеркало левое ГО — габаритные огни УП — указатели поворотов

По данной ссылке можно посмотреть дополнительную информацию по указанному выше блоку и другим: www.chiptuner.ru/content/usp_norma Проблема с блоком управления электропакетом 2170-3763040 Приора:

Блок управления электропакетом Приора 2170-3763040 старый

После включения обогрева заднего стекла произошёл сбой в работе данного блока. Стал мигать ИММО, включилась аварийка — отключить не возможно. После отключения обогрева перестали функционировать поворотники и аварийка, зеркала, центральный замок перестал работать, как с ключа, так и с кнопок в салоне, погасла приборка, перестали работать стеклоподъёмники.

Установлен новый блок управления электропакетом 2170-3763040 Приора:

Блок управления электропакетом 2170-3763040 новый

Процедура снятия и установки блока элементарная. Переобучать ключ не нужно, всё работает. Единственно одно, но перестала работать двух уровневая система открытия дверей. Теперь одно нажатие — открываются две двери. или одно нажатие и торцевания только водительская дверь, второе нажатие и пассажирская не открывается… Странно.

Ремонт блока управления электропакетом 2170-3763040 Приора:

В старом блоке ради эксперимента произведена замена двух микросхем VN5016AJTR-E драйвер питания (SSO-12)

VN5016AJTR-E

Перепайка микросхем VN5016AJTR-E результатов не принесла.

Перепаяна микросхема: MCZ33972EW

Микросхема MCZ33972EW под замену.

https://www.drive2.ru/l/8689917/

следующая статья:

Ключ зажигания и пульт дистанционного управления 1118-3763070-01 в Ладе Приора

Пульт дистанционного управления (ПДУ) предназначен для дистанционного управления блокировкой и разблокировкой

Рейтинг 0.00

Персонализация имеющихся функций

Завод-изготовитель предусмотрел сроки проведения регулярных технических осмотров, носящих обязательный характер. За их несоблюдение компания оставляет за собой возможность лишить автовладельца права на бесплатное сервисное обслуживание.

Наибольшей уязвимостью отличается блок комфорта, включающий множество логических схем. Его предназначение сводится к следующим функциям:

• активация освещения в салоне;
• регулировка работы автомобильной сигнализации;
• включение обогрева заднего стекла;
• автоматическая регулировка зеркал;
• контроль электростеклоподъемников;
• дистанционное управление замками.

Производитель предусмотрел возможность персональной настройки каждого элемента. Для этого блок управления электропакетом нужно перекодировать в авторизованном автомобильном центре. Используя официальное программное обеспечение, мастер добавит или уберет определенные функции. Если все сделано верно, через 20 минут после обращения за соответствующей услугой можно смело пользоваться «железным конем».

Согласно отзывам автолюбителей, автомобиль Лада Калина отличается электронной начинкой с повышенной чувствительностью к условиям эксплуатации. Агрессивный стиль вождения, незначительные повреждения приводят к сбоям в работе.

Как результат — необходимость посещения СТО для проведения замены устройства. Для этого осуществляется снятие блока управления, которое нужно проводить следующим образом:

• выключить аккумулятор;
• открутить шурупы со стороны водительского сиденья;
• ключом-трещотки снять гайку;
• пластмассовая заглушка выжимается до конца;
• аккуратно выдвинуть сиденье;
• снять сиденье путем демонтажа клемм;
• снять накладной порожек.

Модули управления светотехникой (МУС) 344.3769, 345.3769. Распиновка.

Модули управления светотехникой (МУС) 344.3769, 345.3769. Распиновка.

Подключение: колодка 1118-3724500. Применяемость: Лада Калина (1117, 1118, 1119).

Модуль управления светотехникой Лада Калина.

Модули управления светотехникой 344.3769, 345.3769 предназначены для коммутации электрических цепей управления наружным освещением, передними и задними противотуманными огнями, регулирования уровня освещения органов управления и приборов, управления углом наклона светового луча автомобильных фар.

Нумерация и назначение контактов.

Основные характеристики.

Номинальное напряжение, В: 12.

Номинальная нагрузка:

• Активная: 2 мА контакт G, 0,001-0,1 А контакт 2 (нагрузка коммутируется на контакт 31).
• Индуктивная, при 100 мГн: 0,15 А контакт 4.
• Ламповая: 35 Вт (3,3 А) контакт 58b, 10 А контакт 56 и контакт 58.

Цвет видовой поверхности: черный.

Цвет символов: белый.

Цвет подсветки символов: светло-зеленый.

Цвет подсветки сигнализаторов: задние противотуманные фонари — желтый, передние противотуманные фары — светло-зеленый.

Подключение противотуманных фар Калины

В комплекте с помимо противотуманных фар и креплений должна быть проводка, которой часто не хватает. Мы рекомендуем вам докупить несколько метров провода сечением не менее 0,75кв.мм. Провода из моторного отсека в салон протягиваем с помощью куска проволоки по правому борту через отверстие над педалью сцепления. Для получения доступа потребуется снять переднее левое колесо и подкрылок.

Самые практичные места для установки кнопку ПТФ в тоннеле, либо на панели вместо кнопки кондиционера.

Менее популярный метод — подключение ПТФ к модулю управления светом (МУС). Реле закрепляем навесным креплением в монтажном блоке.

Схема зажигания Калина 2

1 – датчик контрольной лампы давления масла; 2 – генератор; 3 – дроссельный патрубок с электроприводом; 4 – датчик температуры охлаждающей жидкости; 5 – колодка жгута проводов системы зажигания к колодке жгута проводов панели приборов; 6 – электромагнитный клапан продувки адсорбера; 7 – датчик давления системы кондиционирования воздуха; 8 – датчик массового расхода воздуха; 9 – датчик положения коленчатого вала; 10 – датчик концентрации кислорода; 11 – контроллер; 12 – датчик концентрации кислорода диагностический; 13 – колодки жгута проводов системы зажигания и жгута проводов катушек зажигания; 15 – катушки зажигания; 16 – свечи зажигания; 17 – форсунки; 18 – колодки жгута проводов системы зажигания и жгута проводов форсунок; 19 – датчик фаз; 20 – датчик детонации.

Электросхемы Лада Калина 2 хэтчбек (люкс)

Схема передней электропроводки Калина 2

1 – фара правая; 2 – электродвигатель омывателей; 3 – фара левая; 4 – стартер; 5 – батарея аккумуляторная; 6 – блок предохранителей основной; 7 – генератор; 8 – сигнал звуковой; 9, 10, 11 – колодки жгута проводов переднего к колодкам жгута проводов панели приборов; 12 – электродвигатель вентилятора климатической установки; 13 – электровентилятор системы охлаждения двигателя; 14 – гидроагрегат АБС; 15 – датчик скорости правый передний; 16 – датчик скорости левый передний; 17 – колодка жгута проводов переднего к колодке жгута проводов заднего; 18 – противотуманная фара правая; 19 – противотуманная фара левая; 20 – датчик температуры окружающего воздуха; 21 – выключатель лампы света заднего хода; 22 – компрессор кондиционера; 23 – сигнал звуковой тревожный; 24 – электродвигатель омывателя заднего стекла.

Схема панели приборов Калина 2

1,2 – колодки жгута проводов панели приборов к колодкам жгута проводов переднего; 3, 4 — колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5 – модуль управления светотехникой; 6 – выключатель зажигания; 7 – переключатель режимов бортового компьютера; 8 – переключатель стеклоочистителей; 9 – комбинация приборов; 10 – переключатель световой сигнализации; 11 – выключатель привода замка багажника; 12 – колодка диагностики; 13 – колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока; 14 – выключатель обогрева заднего стекла; 15 – выключатель аварийной сигнализации; 16 – выключатель сигнала торможения; 17 – мультимедийная система; 19 – устройство вращающееся; 20 – модуль надувной подушки безопасности водителя; 21 – выключатель звукового сигнала; 22 – монтажный блок: К1 – реле электровентилятора системы охлаждения двигателя; К2 – реле включения блокировки дверей; К3 – дополнительное реле стартера; К4 – дополнительное реле; К6 – реле стеклоочистителя; К7 – реле включения дальнего света фар; К8 – реле звукового сигнала; К9 – реле включения ближнего света фар; К10 – реле включения обогрева заднего стекла; К11 – главное реле; К12 – реле топливного насоса; 23 – электроусилитель рулевого управления; 24 – прикуриватель; 25 – плафон освещения вещевого ящика; 26 – выключатель освещения вещевого ящика; 27 – колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания; 28 – контроллер системы управления двигателем; 29 – колодка жгута проводов панели приборов к колодке жгута проводов заднего 4; 30 – педаль акселератора электронная; 31 – резистор добавочный; 32 – электродвигатель отопителя; 33 – датчик солнечной радиации; 35 – реле (К13) электровентилятора системы охлаждения двигателя 3; 36 – реле (К16) компрессора; 37 – реле (К14) обогрева ветрового стекла; 38 – реле (К15) обогрева ветрового стекла 2; 39 – регулятор корректора фар; 40 – выключатель сигнала положения педали сцепления; 41 – модуль надувной подушки безопасности пассажира; 42 – датчик температуры испарителя; 44 – элемент обогрева ветрового стекла; 46 – выключатель обогрева ветрового стекла; 47 – центральный блок кузовной электроники; 48 – микромоторедуктор заслонки распределителя воздушного потока; 50 – контроллер системы автоматического управления климатической установкой; 51 – микромоторедуктор смешивания потоков воздуха; 52 – микромоторедуктор привода заслонки рециркуляции.

Все остальные схемы подходят от комплектаций «норма» и «стандарт».

Схема передней проводки Калина 2

1 – фара правая; 2 – электродвигатель омывателей; 3 – фара левая; 4 – стартер; 5 – батарея аккумуляторная; 6 – блок предохранителей основной; 7 – генератор; 8 – сигнал звуковой; 9, 10, 11 – колодки жгута проводов переднего к колодкам жгута проводов панели приборов; 12 – электродвигатель вентилятора климатической установки; 13 – электровентилятор системы охлаждения двигателя; 14 – гидроагрегат АБС; 15 – датчик скорости правый передний; 16 – датчик скорости левый передний; 17 – колодка жгута проводов переднего к колодке жгута проводов заднего; 18 – противотуманная фара правая; 19 – противотуманная фара левая; 20 – датчик температуры окружающего воздуха; 21 – выключатель лампы света заднего хода; 22 – компрессор кондиционера; 23 – сигнал звуковой тревожный; 24 – электродвигатель омывателя заднего стекла.
