Замена шруса на ваз 2114

Замена гранаты

Инструмент для работы

Что нужно для того, чтобы замена ШРУСа ВАЗ 2112 прошла как можно быстрее и эффективнее:

• Головки и накидные ключи
• Головка на 30 (отсутствует в некоторых наборах)
• WD-40 или подобное средство
• Молоток
• Вороток – чем длиннее, тем лучше
• Пассатижи
• Домкрат
• Отвертка
• Тиски
• Бензин и щетка для очистки поверхностей
• Щетка по металлу
• Наставка (бронзовая, медная)
• Щетка по металлу
• Не обойтись без напарника
• И, конечно, ШРУС в комплекте со смазкой (если отсутствует, то следует приобрести – цена приемлемая)

Снятие полуоси (привода колеса)

Итак, начинаем наш ремонт:

• Первый этап – стандартный. Загоняем автомобиль на яму, ставим противооткатные упоры, машину на ручник и нейтралку, молимся (по желанию) и вперед!
• Когда меняется , из картера коробки переменных передач обязательно сливается масло! Для этого открутите нужную пробку, подставьте тару для масла, дождитесь окончания слития и закрутите пробку обратно.
• Снимаем колпак, если таковой имеется, садим товарища за руль и просим сильно нажать на тормоз.
• В это время берем головку на 30 и вороток побольше. При помощи данного инструмента откручиваем ступичную гайку, которая находится посередине колеса.
• Усилие затяжки гайки большое, поэтому, чем длиннее будет вороток, тем легче будет открутить ее.
• После откручивания гайки автомобиль следует приподнять при помощи домкрата. Поднимаем автомобиль, снимаем колесо. Обязательно подставьте под автомобиль подставку в виде, например, пенька. Не работайте на автомобиле, стоящем на домкрате!
• Откручиваем колесные болты и снимаем колесо с автомобиля.
• Скручиваем полностью ступичную гайку, снимаем металлическую шайбу и забрызгиваем шлицевое соединение ступицы с наружной гранатой средством для очистки ржавчины WD-40.
• Для того, чтобы снять полуось с автомобиля, необходимо освободить ступицу. При помощи нужного ключа или головки открутите два болта крепления шаровой опоры ВАЗ 2112 к ступице.
• После этого при помощи наставки бронзовой или медной, чтобы не повредить резьбу на наружной гранате, пытаемся выбить ее (гранату) из зацепления со ступицей, добавляя средство от ржавчины, чтобы легче вышло.
• Когда детали вышли из зацепления, можно отвести стойку амортизатора в сторону и вынуть полуось (помните, необходимо слить масло, иначе оно просто вытечет на пол).

Полуось ВАЗ 2112 мы достали, теперь приступим к замене ШРУСа.

Снятие и установка нового ШРУСа

Итак:

• Снятую полуось необходимо зажать в тиски для удобства в дальнейшей работе.
• При помощи отвертки и пассатижей необходимо снять пыльник. Разгибаем два хомута крепления пыльника и стягиваем его на полуось.
• Теперь при помощи наставки и молотка следует сбить гранату с полуоси. Наставку следует ставить на корпус внутреннего подшипника гранаты, а не на корпус.
• После снятия гранаты необходимо снять старый пыльник и надеть новый, если планируете. Рекомендуется менять пыльник вместе с гранатой.
• Шлицевые пазы на полуоси необходимо зачистить и желательно промыть бензином. А затем следует вытереть.

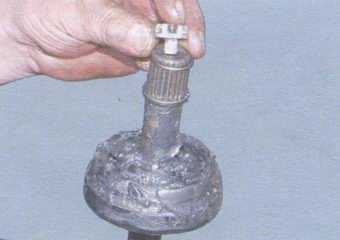

• В новую гранату следует поместить необходимое количество новой смазки. Смазка используется специальная «ШРУС», а не литол или другие!
• Смазка набивается внутрь ШРУСа пальцем, вращая подшипник для того, чтобы смазка лучше распределилась в корпусе гранаты.
• После этого можно надевать гранату на полуось. Граната наставляется на шлицевое соединение и просто защелкивается резким движением руки.

Теперь полуось с новым ШРУСом готова к установке на ВАЗ 2112.

Установка привода на автомобиль

Теперь все делаем в обратном порядке:

• Вставляем полуось в картер КПП, попадаем в шлицевое зацепление в коробке.
• Вставляем шлицы в ступицу.
• Прикручиваем два болта крепления шаровой опоры к ступице, тем самым фиксируя ступицу.
• Надеваем шайбу и накручиваем ступичную гайку на наружную гранату и закручиваем насколько возможно.
• Надеваем колесо, закручиваем колесные болты и опускаем автомобиль на колеса.
• Теперь следует протянуть болты крепления колеса, а также затянуть центральную гайку при помощи головки на 30.
• Для этого снова потребуется помощь напарника, надавливающего на педаль тормоза.
• Не забудьте залить масло в КПП.
• После залития масла в картер коробки передач проконтролируйте наличие течи масла в месте соединения внутреннего ШРУСа с коробкой передач.

При необходимости таким же образом отремонтируйте и вторую полуось, заменяя гранаты, вышедшие из строя. Следите за состоянием вашего автомобиля и тогда на нем будет приятно ездить не только вам, но и пассажирам. А самое главное – от технического состояния любого узла автомобиля может зависеть даже ваша жизнь! Удачи на дорогах!

Какие гранаты лучше на ВАЗ 2114: подбираем оптимальный вариант

Перед тем, как рассмотреть основную тему статьи — какие гранаты лучше на ваз 2114, следует сначала разобраться, что из себя представляет данная деталь. Шрус (по-другому называемый гранатой из-за его характерной формы) — это элемент передней подвески автомашины, отходящий от ступицы каждого из колес. Он имеет продолговатую форму с утолщением на конце. Основное его назначение — это передача момента вращения на максимальных углах поворота (достигающих 70 градусов).

Шрус ваз 2114

Что же касается срока его эксплуатации, то можно отметить, что изначально шрусы создавались как элементы с очень большим сроком службы (в некоторых случаях равным сроку службы самой автомашины). Но, на практике повреждения гранаты случаются довольно часто, и основная причина этого — износ или трещины на пыльнике шруса, благодаря чему внутрь попадают пыль и грязь, нарушающие целостность конструкции и вызывающие ее повреждение.

Проверить повреждение гранаты довольно просто — нужно лишь максимально вывернуть колеса автомашины в любую сторону и осмотреть подвеску. В случае, если пыльники повреждены (то есть имеют трещины или разрывы), следует немедленно их заменить. А в ситуации, когда во время движения слышны скрежет или другие посторонние шумы, исходящие от подвески, можно сделать выводы о повреждении гранаты и выходу ее из строя.

В таком случае продолжать движении категорически не рекомендуется — во-первых, это очень опасно и может привести к дорожным происшествиям, а во-вторых — езда при неисправном шрусе может повлечь за собой поломку ряда других деталей и механизмов, в результате чего общая стоимость ремонта значительно возрастет.

Место положения шруса

В случае, если поврежден шрус и слышен шум от передней подвески, продолжать поездку категорически нельзя. Это может не только повлечь за собой поломку других элементов автомобиля, но и очень опасно для жизни.

Преимущества шарикового шарнира

Конструкция с шестью шариками при компактных внешних размерах обладает высокой надежностью и износоустойчивостью. Нагрузка распределяется на большую контактную площадь, поэтому ШРУС может передавать крутящий момент высокой интенсивности без негативных последствий для детали.

Также шариковый шарнир обладает большим углом поворота сепаратора, минимальным люфтам между элементами и соответственно низкими вибрационными нагрузками при начале движения машины. Принцип работы ШРУСов при движении автомобиля смоделирован в следующем видеоролике:

Характеристики внутреннего шарикового ШРУСа с прямыми делительными канавками:

• Возможный угол изгиба до 22 градусов,
• Максимальное осевое перемещение до 50 мм.

Показатели внешнего шарнира «Рцеппа» с радиусными направляющими канавками:

• Возможный угол изгиба до 54 градусов,
• Осевое перемещение не допускается конструкцией.

Замена

При возникновении проблем с гранатами, следует определить, у каких именно образовались неполадки. Далее мы рассмотрим, как поменять привод, как его снять. Дополнительно рекомендуем посмотреть видео руководства по ремонту.

Процедура замены внутренних и наружных ШРУСов отличается друг от друга, потому каждый этап следует рассматривать отдельно.

Начнем с внутреннего.

Внутренний ШРУС

Резиновые пыльники — это уязвимый элемент конструкции гранаты. Не редко, заменив пыльник, промыв гранату с помощью бензина и заложив новую смазку, удается решить проблему. Если износ ШРУСа незначительный, подобные меры могут заменить полноценный ремонт.

Но если вы обнаружили поломку поздно, придется полностью менять внутренние шрусы.

1. Включите ручной тормоз, установите противокаты под колеса.
2. Открутите гайку ступицы с помощью воротка и торцевой головки. Аккуратно бородком удалите элементы кернения с гайки. Так вам удастся сохранить резьбу на гранате. Саму гайку при обратной сборке потребуется заменить на новую.
3. Тут главное откручивать гайку, опустив колеса на землю. Иначе вы рискуете сломать дифференциал и прочие компоненты коробки передач.
4. Поднимите автомобиль с помощью домкрата с нужной стороны, перед этим ослабив гайки колеса. Снимите колесо.
5. Слейте масло из коробки передач. Это можно сделать и раньше, как вам удобнее.
6. Освободите поворотный кулак от шаровой опоры в нижней части. Для этого откручивается пара крепежных болтов.
7. Поскольку вы уже демонтировали гайку ступицы и открутили от поворотного кулака шаровую, приступайте к извлечению шлицевой части гранаты. Для этого потяните на себя тормозной диск со стойкой в сборе. Ход у нее приличный. Просто не забудьте повернуть руль до упора так, чтобы наконечник рулевой выступил на максимальное расстояние.
8. Подденьте внутреннюю гранату монтировкой, что позволит вам извлечь привод.
9. Достав ШРУС, посмотрите на состояние сальника в КПП. При обнаружении следов потеков обязательно замените элемент.

Внутренний привод (ШРУС) предназначен для работы с меньшими углами, его пыльник менее подвержен негативным воздействиям. Потому меняют внутреннюю гранату достаточно редко.

Наружный ШРУС

Наружная граната изнашивается активнее, потому замену проводят чаще.

Ни в коем случае не извлекайте одновременно два ШРУСа из КПП. В противном случае это приведет к смещению шестерни. Снимайте поочередно или вставляйте специальные вставки на место шарнира.

Если у вас имеется большой опыт в подобных делах, наружную гранату вполне можно выбить прямо под автомобилем. Это экономит время, силы

Но подобная задача требует повышенного внимания и осторожности в действиях.
Обеспечьте неподвижность или ограниченное движение полуоси. Если этого не сделать, полуось будет перемещаться при ударах молотком по обойме гранаты

Из-за этого внутренний ШРУС попросту выйдет из контакта, разделится на части внутри пыльника. Потому придется демонтировать узел полностью, а это уже очень сложная задача.
Держать полуось можно руками, но более эффективное средство — ручные тиски, газовый ключ. Лучше заручиться поддержкой напарника. Это оптимальный вариант.
Возьмите достаточно тяжелый молоток с короткой рукояткой.
Разрежьте в случае повреждения, выверните или отведите в сторону пыльник, чтобы он не мешал наносить удары.
Удары следует делать резкие, но при этом аккуратные. С огромного размаха стучать по элементу не стоит.
За счет последовательных ударов сопротивление фиксирующего кольца должно ослабнуть, что позволит демонтировать наружную гранату с полуоси.
Тщательно обработайте бензином посадочный участок, обработайте ветошью и заложите порцию новой смазки в шарнир.
Новый пыльник надевается на полуось и монтируется новенький ШРУС.

Демонтажные работы

Для фиксации пыльника к полуоси и корпусу новой гранаты многие используют обычные сантехнические хомуты. Практика владельцев ВАЗ 2109 показывает, что они удобнее и эффективнее стандартных крепежей, предусмотренных заводом.

Поменять ШРУСы — задача не самая легкая, но и невероятно сложным этот этап никак не назовешь. Главное, использовать качественные новые гранаты, чтобы в ближайшие несколько десятков тысяч километров пробега вы про них забыли. А они о себе не напоминали.

 Загрузка …

замена ШРУС (шарниры равных угловых скоростей) на автомобилях ваз 2108, ваз 2109, ваз 21099

Если во время движения при поворотах автомобиля ваз 2108, ваз 2109, ваз 21099 слышны стуки в переднем приводе, проверьте шарниры равных угловых скоростей. Если при покачивании вала привода рукой чувствуется люфт или пыльник шруса порваны, шрус требует замены. Разбирать шрус практически не имеет смысла. Это трудоемкая работа, ремонт, а при порванном пыльнике попавшая в шарнир грязь уже привела в негодность детали шарнира. Детали шарнира по отдельности заменять нельзя, и поэтому самое оптимальное решение — произвести замену шарнира надо в сборе и его пыльник. Появление следов смазки на шрусе указывает на то, что пыльник порван. Если во время эксплуатации были замечены следы подтекания масла в местах подсоединения привода передних колес к коробке передач, сальник внутреннего шарнира требует замены. 1. Снимите привод переднего колеса с автомобиля ваз 2108, ваз 2109, ваз 21099 (см. «Снятие и установка приводов передних колес»).

2. Для замены внутреннего шруса зажмите вал привода в тисках и снимите наружный и внутренний хомуты внутреннего шруса.

3. Сдвиньте пыльник по валу привода и выверните пыльник наизнанку.

4. С помощью выколотки сбейте внутренний шрус с вала, прикладывая усилие к обойме шруса.

5

Обратите внимание: на внутреннем конце вала привода установлена пластмассовая заглушка

6. Проверьте наличие смазки в новом шрусе. В шрусе должна быть заложена смазка ШРУС-4 объемом 80 см3. Если вам кажется, что смазки мало, добавьте — лишняя смазка не помешает.

7. Устанавливая шрус, вбейте шрус несильными ударами молотка через деревянную проставку по наружному торцу хвостовика вдоль его оси до фиксации шруса на валу. При установке шруса следите, чтобы в шрус не попала грязь.

8. Установите пыльник на корпус шруса и отожмите отверткой кромку пыльника, чтобы воздух распрямил пыльник (выровняйте давление внутри пыльника и снаружи пыльника).

9. При установке пыльника внутреннего шруса выдержите размер от торца хвостовика до малой кромки пыльника, равный 210 мм, и тщательно затяните хомуты с помощью специальных клещей.

10. Для замены наружного шруса, снимите его наружный и внутренний хомуты.

11. Сдвиньте пыльник по валу и выверните пыльник наизнанку.

12. С помощью выколотки сбейте наружный шрус с вала, прикладывая усилие к обойме шруса.

13. Установите наружный шрус аналогично внутреннему шрусу. Отличия заключаются в том, что в шрусе должно быть заложено 40 см3 смазки ШРУС-4 и не надо выдерживать размер при установке пыльника.

привод передних колес автомобилей ваз 2108, ваз 2109, ваз 21099

Особенности устройства привода передних колес автомобилей ваз 2108, ваз 2109, ваз 21099

Привод каждого колеса состоит

Как самостоятельно заменить внутреннюю гранату на автомобилях ВАЗ

ШРУС (шарнир равных угловых скоростей) — механизм, позволяющий передавать крутящий момент между несоосными валами. Устройство активно используется на автомобилях переднеприводной компоновки. На каждом валу, выходящем из коробки передач их два — внутренний и внешний. Ремонт невозможен, при поломке узла его меняют в сборе.

В каких случаях требуется замена внутреннего шруса

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

• Хруст и стуки при движении и разгоне по прямой;
• Вибрация и толчки при переключении передач;
• Значительный люфт при пробе рукой;
• При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Обязательно почитайте

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Замена внутреннего ШРУСа своими руками

Процедура замены «гранаты» одинакова для всей переднеприводной линейки ВАЗ, начиная с 2108, и заканчивая ВАЗ-2115, «калина», «приора», «гранта». Перед тем, как снять внутренний ШРУС, с КПП сливают масло. Далее действуют по следующему алгоритму:

1. Расконтривают и выкручивают ступичную гайку. Чтобы облегчить работу, на ключ следует надеть отрезок трубы длиной около 1 метра.
2. Нужную сторону автомобиля вывешивают на домкрате или подъемнике.
3. Снимают колесо.
4. Вынимают шайбу, расположенную под местом установки ступичной гайки.
5. Отсоединяют рулевой наконечник.
6. Производят извлечение ШРУСа из ступицы.
7. Поддев монтировкой, извлекают привод и внутренний шарнир из КПП.

На заметку: при одновременном удалении обоих приводов на их место следует установить подходящую по размеру оправку.

Как поменять «гранату» при снятом приводе? Для этого вал зажимают в тисках, ослабляют хомуты и снимают пыльник. После этого ударами молотка сбивают шарнир со шлицов.

Новый ШРУС следует набивать, нанося легкие удары молотком по его торцу. Для этого лучше использовать деревянную киянку. Предварительно «гранату» набивают специальной смазкой.

Перед установкой нового шарнира равных угловых скоростей необходимо очистить его посадочное место от старой смазки и установить новый пыльник. Сборка проводится в обратной последовательности.

Ремонт считается оконченным после успешных ходовых испытаний. При этом со стороны привода не должно быть никаких посторонних звуков во всех режимах движения автомобиля.

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео.

Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

На заметку: экспресс-ремонт является временной мерой. Замена пыльника внутреннего шарнира может быть ненадолго отложена, но не отменена полностью. Обычно подобные методы ремонта используют, чтобы добраться до ремонта.

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

Как происходит на ваз 2114 замена внутреннего шруса

Заменил внутренний левый ШРУС. Была проблема при ускорении, а именно щелчки при резком разгоне «под ногами» и при небольшом повороте налево. Так как левый внутренний ШРУС работает при большем углу, заменил именно его. Кстати на форуме упоминали, что машины 2008 года имели дефекты левого внутреннего ШРУСа. Также под замену попали и все пыльники. Почти все имели трещины и малое количество смазки, которая к тому же и подсохла. При замене были некоторые трудности. Гайки были законтрены от души. Так что помогал срывать их зубилом. Поломал один вороток. Также приобрёл съёмник ШРУСов с привода и рулевых наконечников. Их работа меня порадовала экономией времени, ненадобностью помощника и тесов, лишней работой кувалдой.

ШРУС Автоваз.

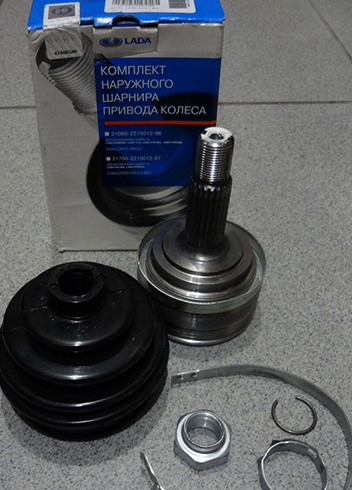

Новый ШРУС уже со смазкой.

Бил зубилом и откручивал таким рычагом. На фото запаска.

Съёмник работает на ура

Как ни крути но рвутся пыльники.

Съёмник ШРУСов тоже показал себя хорошо.

Помыл все бензином.

Промыл бензином и заново собрал. Ещё походят.

Левый привод готов.

Ещё бы одну зиму не выдержали

Правый привод готов.

Это квадрат от воротка «автодело». Купил Торекс и потом со скрипом открутил.

Хрустит ШРУС — как определить какой из них, и что делать?

Здравствуйте, уважаемые автомобилисты! Автолюбитель может считать себя настоящим только, когда его действительно беспокоит состояние узлов и агрегатов автомобиля, а каждый новый стук, скрип и другие признаки поломок авто не дают покоя.

Управление автомобилем можно назвать комфортным, только при условии исправности, налаженности всех элементов.

Однако у каждой детали, особенно, тех, которые работают в нагрузке и при трении как ШРУС, имеется свой рабочий ресурс.

Рано или поздно материал изнашивается, теряет свои свойства, что приводит к выходу из строя детали. Это объективно. И, «подсказку» о приближении поломки со стороны самой детали, нужно воспринимать серьезно. Лучше не ждать, когда автомобиль остановится в дальней дороге, а незамедлительно приступать к поиску неисправности и её устранению.

Владельцы машин с передним приводом знакомы с таким неприятным явлением как хруст ШРУСа. Учитывая, что передняя подвеска машины, кроме основных её функций, должна ещё и обеспечивать передачу вращения от шестерён дифференциала к ведущим колёсам, она снабжена уникальными устройствами: шарнирами равных угловых скоростей, что в сокращенном варианте звучит как «ШРУС».

Деталь эта очень важная и по конструкции достаточно сложная, соответственно она дорогая и требует повышенного внимания. Если хрустит ШРУС, то без всяких колебаний необходимо ставить машину на ремонт и менять его.

Почему хрустит ШРУС?

Видео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

ШРУС состоит из таких основных элементов:

• внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
• внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
• между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Как определить какой ШРУС хрустит: внешний или внутренний, правый или левый?

Как известно, каждое ведущее колесо переднеприводного автомобиля, имеет по два шарнира равных угловых скоростей: внутренний передаёт вращение от шестерен дифференциала к оси, а наружный непосредственно от оси к ступице колеса. Внешний и внутренний ШРУСы имеют одинаковую конструкцию, но разные размеры. Наружный изнашивается интенсивнее и выходит из строя быстрее.

Определить самостоятельно, какой ШРУС хрустит, можно двумя способами:

• на стоящем автомобиле, пытаясь дёргать ось поочерёдно у шарниров. В исправном ШРУСе люфта быть не должно. Если стучит, значит выработка уже достаточно большая;
• в движении, выполняя различные манёвры и прислушиваясь к издаваемым звукам.

Сначала следует попробовать диагностировать наружные ШРУСЫ. Для этого следует максимально вывернуть руль в движении по ровной площадке в одну сторону, а затем в другую.

Если стучит ШРУС при повороте вправо, значит, соответственно, неисправен правый, а при повороте влево – левый.

Износ внутреннего ШРУСА определяется при прямолинейном движении, но необходимо заведомо выбрать неровный участок дороги, где будет канава или яма, для того, чтобы колесо в движении опустилось максимально низко.

Въезжая в углубление поочерёдно правым и левым колесом можно определить, с какой стороны ШРУС требует замены. Ну и конечно же, после того, как вы диагностируете, какой хрустит, незамедлительно приступайте к замене ШРУСа.

Снятие привода

Теперь можно и снять привод. Даже замена пыльника наружного ШРУСа ВАЗ 2109 лучше и быстрее проводится, когда привод полностью снят. Но не только в этом подвох. Дело в том, что при замене пыльника стоит осуществить промывку шарнира и забить в него новую смазку. Так вы сможете увеличить срок его службы, если, конечно, не будете «убивать» приводы агрессивным стилем езды. Выкручиваете полностью гайку со ступицы. Теперь можно аккуратно извлечь внешний ШРУС из нее.

Для этого аккуратно, стараясь не повредить тормозную трубку, дергаете стойку, держась за диск. Ступица должна без труда сойти со шлицов на приводе. Вот и все, теперь нужно извлечь внутренний

Примем во внимание тот факт, что масло вы из коробки слили уже. Поэтому при помощи небольшого зубила, которое вы ставите между коробкой и шарниром, а также молотка, выбиваете ШРУС из КПП

Не стоит пробовать закладывать ломик, в этом деле спасет только слабый, но резкий удар.

Что это?

Гранату еще называют ШРУСом. Аббревиатура расшифровывается как шарнир равных угловых скоростей. Под гранатой автомастера понимают устройство, которое осуществляет передачу крутящего момента при повороте до 70 градусов относительно оси. ШРУС может иметь разное устройство. Конструкционные особенности обусловлены разновидностью детали. Независимо от вида граната состоит из нижней части, корпуса, сепаратора и металлических шариков.

ШРУС нередко выходит из строя. Причин поломок немало:

• Изделие изготовлено из бракованного металла.
• Применяется низкокачественная или неподходящая смазка.
• Загрязнение гранаты.
• Порвался пыльник.
• Естественный износ.

Заметить неисправность гранаты на ВАЗ 2109 легко по таким изменениям в работе машины:

1. Появление посторонних звуков (скрежета, щелчков, хруста).
2. Люфт вала.

Вышедший из строя ШРУС в некоторых случаях можно восстановить. Но чаще всего приходится искать исправную автодеталь.

Замена гранаты на ВАЗ 2109: пошаговая инструкция

Для автолюбителя замена гранаты на ВАЗ 2109 — дело хлопотное, но обычное и не вызывающее особых трудностей. Несколько лет назад водители нашей страны активно пересели с классических заднеприводных автомобилей на ВАЗ 2109, а в новом автомобиле познакомились с неизвестным ранее узлом привода передних колес — шарниром равных угловых скоростей (ШРУСом). Он был назван «гранатой» из-за схожей формы. Если кратко, то ШРУС — обязательный узел управляемых ведущих колес. Он обеспечивает их равномерное, без рывков, вращение при:

• повороте автомобиля;
• работе подвески (вертикальном перемещении колеса).

ШРУС — конструктивно очень крепкий элемент и может прослужить многие тысячи километров. Но его враги №1 — песок и грязь, попавшие сквозь разорванный резиновый пыльник. В этом случае жизнь ШРУСа может закончиться через пару сотен километров

Важно постоянно контролировать целостность пыльников: из-за их гармошкообразной формы трудно своевременно заметить разрыв

Обследование надо делать на поднятом автомобиле с поворотом передних колес на максимальный угол в обе стороны. Признаком разрыва пыльника может быть наличие брызг смазки на деталях автомобиля в районе ШРУСа. При своевременном обнаружении дефекта достаточно поменять пыльник, а гранату промыть в бензине и заложить новую смазку.

Порядок замены гранаты

Пошаговая инструкция.

1. 1. ШРУС соединен со ступицей шлицевым соединением. Когда гайка ступицы выкручена, а поворотный кулак отсоединен, тянем на себя тормозной диск вместе со стойкой. Имея свободный ход, ступица сходит со шлицевой части ШРУСа.
   2. Отсоединяем поворотный кулак от шаровой опоры. Для этого в нижней части выкручиваем два болта крепления опоры.
   3. Снимаем колесо и сливаем масло из КПП.
   4. Ослабляем гайки крепления колес и поднимаем автомобиль на домкрат или подъемник.

1. Снимаем защитный колпачок и отпускаем гайку ступицы. Ввиду кернения гайка повторно не используется и подлежит замене. Все усилия прикладываем к гайке на стоящем на земле автомобиле, иначе есть риск повредить дифференциал.
2. Ставим автомобиль на стояночный тормоз, используя упоры под задние колеса.
3. Поддеваем монтировкой внутреннюю часть ШРУСа в точке входа в коробку передач и выжимаем его.

Совет: после снятия гранаты обратите внимание на состояние сальника КП. При любых признаках подтекания его надо заменить

Дальнейшее решение вопроса, как заменить гранату, производим с применением слесарных тисков и ручного инструмента. Последовательность работ по разборке и сборке внешней или внутренней гранат особо не отличается. Единственное отличие — в торце внутреннего шарнира есть пластиковый наконечник, который надо вынуть. Ослабляем хомуты на гранате и снимаем пыльник.

Выбиваем ШРУС, используя молоток и колодку. Наполняем новый шарнир смазкой и аккуратно забиваем его на место с помощью молотка и деревянной наставки. Необходимость ремонта внешнего ШРУСа возникает более часто по сравнению с внутренним. Этому есть объяснение: граната, расположенная ближе к колесу, работает в более жестких условиях.

Шарнир равных угловых скоростей изгибается на большие углы из-за поворота колеса и работы подвески, что приводит к интенсивному растягиванию и сжатию пыльника. Кроме того, воздействие грязи, снега и гравия, вылетающих из-под колеса, способствует активному износу пыльника внешней гранаты.

Как проверить ШРУС? Признаки неисправностей и способы проверки «гранаты»

Автомобили с передним приводом пользуются большой популярностью во всем мире. Некоторые автомобилисты предпочитают именно переднеприводные, а не заднеприводные авто, считая их более удобными и надежными. На переднеприводных автомобилях используется подвеска типа “Макферсон” или “многорычажка”. Обе они имеют ряд позитивных сторон, отличаются надежностью и выносливостью, кроме того не дороги в ремонте, что еще надо? Однако, как и все в этом мире, передний привод не лишен недостатков, владельцам таких авто приходится чаще менять шаровые опоры, передние ступичные подшипники, а также ШРУСы (шарнир равных угловых скоростей), о которых, кстати, сегодня и пойдет речь в моей статье.

ШРУСы или, как их еще называют “гранаты”, доставляют немало хлопот автовладельцам, поэтому неудивительно, что их порой называют самым “слабым местом” переднего привода. Несмотря на прочные материалы, используемые при производстве “гранат”, а также различные напыления, из-за трения и ударов, которые приходятся на переднюю подвеску, ШРУСы довольно часто выходят из строя. Банальный разрыв пыльника ШРУСа может привести к полному выходу из строя этой недешевой детали. Для того, чтобы предупредить неисправность ШРУСа и не “попасть” на дорогой ремонт, следует время от времени производить визуальный осмотр ходовой части, а также следить за целостностью пыльника ШРУСа. Сегодня я расскажу о том, как проверить ШРУС, в случае подозрения его неисправности, вы узнаете о причинах и признаках неисправности “гранаты”.

Шарниры равных угловых скоростей бывают внутренними (устанавливаются в КПП и передают крутящий момент от трансмиссии на внешний ШРУС), а также внешними (соединяются со ступицей колеса и передают крутящий момент непосредственно на колесо, через ступицу). Срок службы тех и других — разный, несмотря на кажущуюся схожесть. Причина в том, что внешние “гранаты” контактируют с колесами, от которых очень часто получают серьезные удары. Кроме того, резиновый пыльник ШРУСа очень мягкий и подвержен разрушению в результате “старения резины”, воздействия нефтепродуктов, перепадов температуры и т. д. После того как пыльник повреждается, на внутренние трущиеся части шарниров попадает влага и песок, которые очень быстро выводят из строя внешний.
