Почему не работает прикуриватель на ваз-2114: причины и расположение предохранителя

Дополнительные советы

Гнездо прикуривателя в ВАЗ-2115, а также 14, 09 и других моделях предназначено для электропитания таких бытовых приборов:

• зарядного устройства телефона;
• планшета или ноутбука;
• насоса для автомобильных колес;
• автомобильного пылесоса и другой бытовой техники со специальным разъемом и возможностью питания от сети в 12 В.

При включении таких приборов на длительный срок или при движении происходит перегрев и подгорание контактов. Частая эксплуатация гнезда прикуривателя приводит к быстрому выходу его из строя и может спровоцировать перегорание общего с магнитолой предохранителя.

Если после замены предохранительного элемента F4 работоспособность магнитолы не восстановлена, причиной может оказаться перегорание предохранителя стартера.

Замена этой вставки (№ 14) иногда быстро решает проблему. Чтобы предохранительная вставка стартера не сгорала, при производстве работ с использованием прикуривателя во время стоянки (например, накачивании колеса, чистке салона) или прослушивании магнитолы нужно завести автомобиль для работы на холостом ходу.

Нельзя заменять сгоревшие предохранители «жучками». Самодельные вставки неспособны вовремя расплавиться при неисправностях в электроцепи или приборах. Это может привести к возгоранию проводки.

При ремонте контактов не рекомендуется применять скручивание проводов. Этот способ вызывает местный нагрев контакта и тоже может привести к пожару. В автомобильных цепях нужно хорошо пропаивать все контакты или использовать специальные крепления-разъемы.

Как найти неисправность прикуривателя

Неисправности сети прикуривателя могут заключаться во всех ее составляющих:

• патрон;
• гнездо;
• электропроводку с розетками и штекерами;
• предохранитель.

Определить причины неисправности возможно двумя способами: косвенным и прямым. Косвенным способом неисправность определяют по характерным признакам работы эелектроприкуривателя, а также других устройств. При прямом способе неисправность устанавливают при помощи вольтметра. Применение каждого из вариантов определяется характером неисправности и опытом водителя.

Косвенный способ не всегда может на 100 % определить неисправность. В таком случае придется дополнительно воспользоваться вольтметром. Но косвенный способ может существенно сузить поиск неисправности, а в отдельных ситуациях выявить ее гарантировано. Преимущество этого способа состоит в том, что он не требует дополнительного оборудования, а также ускоряет поиск. Необходимо только включить-выключить нужные приборы и сделать заключение о неисправности. Конечно, для этого должен быть достаточный опыт и познания автомобиля.

Изначально неисправность электроприкуривателя выявляется косвенно по неработающим бытовым приборам и отсутствию нагревания спирали патрона. Если, например, телефон заряжается нормально, а спираль не нагревается, то гнездо-розетка, а также вся сеть электроприкуривателя исправны. Несправен лишь патрон с перегоревшей спиралью. Это тот случай, когда косвенный метод дает точное определение неисправности.

Иногда причину неисправности прикуривателя можно определить без каких-либо дополнительных инструментов

Для полной уверенности можно проверить спираль на обрыв вольтметром. При исправной спирали омметр должен показывать сопротивление в пределах одного Ома. Более высокие значения будут указывать на обрыв. Обрыв спирали предполагает замену патрона или же устройства целиком.

Лучше всего находить неисправности при помощи мультиметра или вольтметра

Но случается, что электроприкуриватель не работает целиком: не включаются бытовые приборы, а также не нагревается спираль патрона. Это вовсе еще не говорит о его неисправности и надобности начинать кропотливую работу по замене. Электроприкуриватель в этой ситуации может не работать из-за перегоревшего предохранителя или нарушений цепи электропроводки. Здесь также можно изначально определить причину неисправности электроприкуривателя косвенно.

Для этого надлежит включить вентилятор печки, который также «питается» через предохранитель F18. Если слышно, что вентилятор работает, значит, предохранитель исправен. Правда, здесь есть вероятность того, что вентилятор также может быть неисправным, а предохранитель может оказаться исправным. Но это маловероятное событие.

Иногда для обнаружения неисправности прикуривателя приходится даже включать печку

Стоит заметить, что у моделей разных годов выпуска прикуриватель и печь могут подключаться к разным предохранителям. Известна схема, где электроприкуриватель находится в одной сети с переносной лампой и предохранителем F8. А печка и лампа освещения вещевого ящика остались в одной цепи с предохранителем F18. Это надлежит учитывать при косвенном определении неисправности электроприкуривателя. В этой цепи косвенным признаком исправности предохранителя будет горящая переносная лампа. Но для полной уверенности стоит проверить предохранитель с помощью вольтметра.

Если окажется, что предохранитель исправный, а прикуриватель все же не работает, стоит осмотреть электропроводку, почистить контакты колодочек. Если после этого прикуриватель все равно не работает, следует проверить вольтметром или лампой-пробником целостность электропроводки. При обнаружении обрывов заменить поврежденные участки, а затем снова проверить электроприкуриватель. Если и теперь прикуриватель не будет работать, значит он неисправен, и его надобно заменить новым.

Рекомендации специалистов

Как уже говорилось, предохранительный элемент или плавкая вставка рассчитана для длительного функционирования, но и этот элемент выходит из строя. Это происходит чаще всего в результате короткого замыкания в токопроводящих цепях самого транспортного средства. Еще одной из частых причин перегорания данного предохранителя является использование прикуривателя владельцем автомобиля в качестве автомобильной розетки для дополнительных электроприборов.

Поэтому специалисты рекомендуют перед тем, как подключить какие-либо приборы в эту маломощную розетку учесть величину потребляемого ними тока. Ни в коем случае нельзя допускать, чтобы их мощность была не больше, чем 12 В.

Почему на ваз 2114 прикуриватель перестал работать

Многие автомобилисты сталкиваются с довольно неприятной ситуацией, когда не работает прикуриватель ВАЗ 2114. В настоящее время указанное устройство активно используется не только курящими водителями, но и практически все, кто пользуется сотовыми телефонами или другими мобильными устройствами.

Современные зарядные устройства позволяют напрямую заряжать телефон или планшет от прикуривателя. Подобные устройства потребляют ток небольшой мощности, как правило, не более нескольких Ампер, что, в принципе, не оказывает негативного влияния на работу прикуривателя.

Кроме цифровых мобильных устройств, к прикуривателю можно подключать портативные компрессоры, позволяющие произвести экстренную подкачку шин, или же автомобильный пылесос. Однако, нужно заметить, что подобные устройства потребляют ток достаточно большой силы, практически до 15 А. Зачастую, именно указанные устройства, а не телефоны, становятся причиной выхода из строя прикуривателя. Также, довольно часто распространён случай, когда прикуриватель выходит из строя после подключения автомагнитолы.

Таким образом, многим владельцам авто будет полезно узнать наиболее частые причины поломки прикуривателя:

• Перегорание предохранителя. • Плохой контакт в колодке. • Перегорание контактов прикуривателя. • Перегорание лампы подсветки. • Короткое замыкание при подключении устройств. • Окисление контактов.

В первую очередь нужно отметить, что наиболее частой причиной поломки прикуривателя является перегорание предохранителя, в результате высокой нагрузки или короткого замыкания. Предохранитель в инструкции к авто обозначается как F4, и, как правило, представляет собой плавкий вариант детали, рассчитанный на максимальную мощность тока в 20 А. Предохранитель располагается в монтажном блоке. В ряду других предохранителей по счёту F4 третий справа.

Однако, прежде чем приступать к замене указанного предохранителя, рекомендуется выяснить причину перегорания, иначе, новая деталь также может выйти из строя. Для данной цели рекомендуется произвести визуальный осмотр проводки и контактов прикуривателя и произвести прозвонку мультиметром. И только после определения и устранения причины перегорания, можно устанавливать новую деталь.

Плохой контакт в колодке, нужно сказать, также достаточно часто встречается на практике. Для выявления данной причины, необходимо осмотреть монтажный блок, особенно колодку выходов, обозначенную на схеме как Х1. Также, необходимо осмотреть и проверить плотность контактов самого прикуривателя. При необходимости, нужно очистить и подтянуть контакты.

Перегорание прикуривателя случается в большинстве случаев из-за неправильных и нецелесообразных действий владельца авто, в момент подключения к гнезду штеккеров сторонних устройств

Очень важно помнить, что при подключении штеккера, ни в коем случае не нужно прокручивать его в гнезде. Данное действие приводит к замыканию контактов внутри прикуривателя

В результате, происходит перегорание контактных пластин в прикуривателе. В подобном случае, придётся производить замену детали.

Если вышла из строя лапочка подсветки, то прикуриватель тоже перестанет работать. Имея под рукой схему, не сложно будет найти указанную лампу и произвести замену.

Гораздо более редкими случаями являются окисление контактов и короткое замыкание проводки прикуривателя. Подобные неисправности можно определить визуально. В первом случае, следует произвести очистку контактных поверхностей от окисления, а во втором – замену проводки.

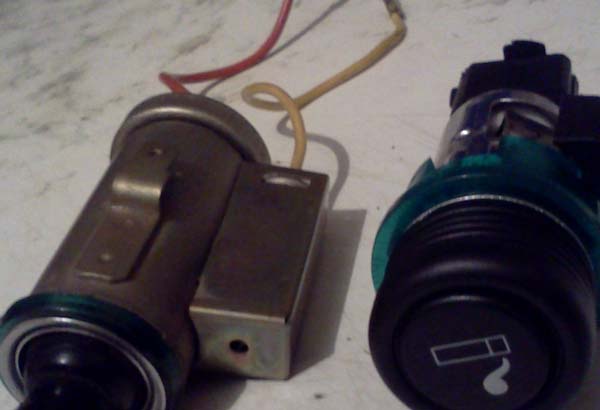

Устройство прикуривателя

Таким устройством, как прикуриватель, водители часто пользуются не по назначению – в качестве автомобильной розетки мощностью в 12 В. Как это возможно? Чтобы разобраться в этом, нужно знать конструкцию прикуривателя. Его составляющими элементами являются:

• гнездо, которое служит для подключения к массе транспортного средства, оснащается центральным выводом для подключения к « » токопроводящей бортовой цепи;
• вставка с нихромовой спиралью.

Но если убрать из гнезда-стакана вставку с нихромовой спиралью, то прикуриватель станет двенадцативольтной розеткой. Для нее понадобится подходящий штекер в виде цилиндра. Найти его нетрудно: современные электроприборы для автомобилей оборудованы подобными штекерами для удобства их в использовании. Именно от подключения к розетке прикуривателя различных электронных приборов, типа автомобильного пылесоса или компрессора для подкачки шин, может выйти из строя предохранитель данного устройства.

Это обычная силовая розетка, для которой выделена отдельная цепь со своим предохранителем. Непосредственно прикуриватель состоит из нихромовой спирали. Эта спираль при подаче напряжения разогревается и от неё можно прикурить или обжечь палец, а также проставить олимпийские кольца на передней панели.

Но этого лучше не делать. В патроне установлено термореле, которое при достижении определённой температуры отключает спираль, размыкает контакт и активирует механизм выталкивания патрона из розетки. Вся конструкция.

Общая схема электрооборудования ВАЗ 2113, 2114, 2115

Общая схема электрооборудования ВАЗ 2114 инжектор

1. — выключатель обогрева заднего стекла;
2. — выключатель задних противотуманных фонарей;
3. — переключатель света фар и указателей поворота;
4. — монтажный блок;
5. — переключатель стеклоочестителей;
6. — выключатель противотуманных фар;
7. — блок индикации бортовой системы контроля;
8. — колодка жгута панели приборов к жгуту дополнительному;
9. — комбинация приборов;
10. — колодка жгута панели приборов к жгуту борткомпьютера;
11. — колодка жгута панели приборов к жгуту системы зажигания;
12. — колодка жгута панели приборов к жгуту боковых дверей;
13. — предохранитель 16 А;
14. — предохранитель 16 А;
15. — выключатель зажигания;
16. — выключатель на освещения;
17. — электродвигатель отопителя;
18. — добавочное сопротивление электродвигателя отопителя;
19. — реле разгрузки замка зажигания;
20. — реле задних противотуманных огней;
21. — реле стартера;
22. — патрон подключения переносной лампы;
23. — прикуриватель;
24. — колодка жгута панели приборов к жгуту проводов лампы освещения вещевого ящика;
25. — осветитель;
26. — осветитель;
27. — осветитель;
28. — переключатель отопителя;
29. — регулятор освещения приборов с реостатом;
30. — выключатель сигнала торможения;
31. — выключатель звукового сигнала;
32. — выключатель аварийной сигнализации;
33. — лампа подсветки табло управления отопителем;
34. — предохранитель 16 А;
35. — реле обогрева сидений;

Ш1-Ш4 — разъёмы монтажного блока. Х1, Х2 — колодки жгута панели приборов к комбинации приборов. А — точка заземления жгута панели приборов.

Схема переднего жгута ВАЗ 2114 инжектор

1. — стартер;
2. — батарея аккумуляторная;
3. — генератор;
4. — колодки жгута АКБ и стартёра и жгута переднего;
5. — монтажный блок;
6. — сигнал звуковой;
7. — датчик указателя температуры охлаждающей жидкости;
8. — датчик уровня омывающей жидкости;
9. — фара левая;
10. — фара правая;
11. — датчик температуры окружающего воздуха;
12. — выключатель лампы света заднего хода;
13. — электровентилятор двигателя;
14. — колодка жгута переднего к жгуту системы зажигания;
15. — колодка используется на автомобилях с карбюратором;
16. — датчик уровня тормозной жидкости;
17. — датчик уровня масла;
18. — датчик уровня охлаждающей жидкости;
19. — монтажный блок;
20. — датчик контрольной лампы давления масла;
21. — электродвигатель омывателя заднего стекла;
22. — электродвигатель омывателя;
23. — электродвигатель стеклоочестителя;

Ш5-Ш8, Ш11- разъёмы монтажного блока. А1,А2,В1,В2 — точки заземления жгута переднего.

Схема боковых жгутов ВАЗ 2114 инжектор

1. — колодка жгута проводов боковых дверей к жгуту панели приборов;
2. — колодка жгута проводов боковых дверей к жгуту обогрева сидений;
3. — электроблокиратор правой задней двери;
4. — электроблокиратор левой задней двери;
5. — колодки жгута к громкоговорителю заднему правому;
6. — колодки жгута к громкоговорителю заднему левому;
7. — блок управления блокировками дверей;
8. — колодки жгута проводов боковых дверей к жгуту дополнительному левому;
9. — колодки жгута проводов боковых дверей к жгуту дополнительному левому;
10. — выводы жгута проводов боковых дверей к автомагнитолле;
11. — колодка жгута проводов боковых дверей к жгуту дополнительному правому;
12. — колодка жгута проводов дополнительного правого к жгуту боковых дверей;
13. — электродвигатель стеклоподъёмника;
14. — колодки жгута к громкоговорителю переднему правому;
15. — электроблокиратор правой передней двери;
16. — выключатель стеклоподъёмника;
17. — колодка жгута проводов дополнительного левого жгута к жгуту боковых дверей;
18. —колодка жгута проводов дополнительного левого жгута к жгуту боковых дверей;
19. — электродвигатель стеклоподъёмника водительской двери;
20. — колодки жгута к громкоговорителю переднему левому;
21. — электроблокиратор правой передней двери;
22. — выключатель стеклоподъёмника водительскойдвери;
23. — выключатель стеклоподъёмника (блокировка);

А1 — точки заземления жгута проводов.

• http://daciaclubmd.ru/lighter/ne-rabotaet-prikurivatel-vaz-2114
• https://autolirika.ru/soveti/kak-pravilno-podklyuchit-prikurivatel.html
• https://ladafakt.ru/shema-prikurivatelya-vaz-2114.html

Замена прикуривателя ВАЗ 2110 с демонтажем тоннеля

Согласно руководству по пользованию, доставать прибор необходимо со снятием декоративной крышки центрального тоннеля. Инструкция расскажет, как правильно достать прикуриватель ВАЗ 2110.

1. Выключаем зажигание, открываем капот, снимаем минусовую клемму.
2. Откручиваем по два болта крепления крышки приборного тоннеля (см. фото).
3. Аккуратно извлекаем колодку проводов.
4. Теперь необходимо снимать декоративную пластиковую накладку под стояночным тормозом.
5. Отщелкиваем защелки чехла рычага КПП и убираем его.
6. Выкручиваем винт при помощи крестовой отвертки.
7. Отодвигаем сиденья, а затем снимает винт с тоннеля возле рычага КПП.
8. Теперь защитная крышка тоннеля должна легко сниматься.
9. Демонтируем патрон вместе со светофильтром и предохранителем.
10. Извлекаем устройство для того, чтобы его отремонтировать или сменить.
11. Установка прибора осуществляется в обратном порядке.

Как подключить прикуриватель на ваз 2114

Ещё каких-то десять лет назад никто бы и не подумал, что прикуриватель станет важной частью машины. Тогда им даже курильщики постепенно переставали пользоваться из-за пожароопасности: пепел мог приклеиться к нагревающему элементу, попасть на пластик; если уронить раскалённую металлическую деталь на обшивку, она её прожжёт; если же на себя, то непременно обожжёшься… В общем, мало кто прикуривал-то от него

Но в определённый момент развития технологий почти вся внешняя электроника в машине стала работать от него. Компрессоры, пылесосы, радар-детекторы и навигаторы, мобильные телефоны и холодильники… Да даже кофеварки и чайники стали делать автомобильными, то есть с вилкой под прикуриватель. Конечно, мы не рекомендуем бездумно запихивать в него всё подряд. Это ведёт к очень неприятным последствиям. Но то, что сегодня без 12-вольтовой розетки в машине как без рук, это абсолютно точно.

Так что если он ломается, это очень неприятно. Как будто выйти из дома без мобильного телефона или обнаружить, что возле уха осталась бритвенная пена. Нелепое ощущение. Хорошо, что инженеры предусматривают достаточно лёгкий способ ремонта этой запчасти. Давайте посмотрим, как об этом позаботились конструкторы АвтоВАЗа.

РЕМОНТНЫЕ РАБОТЫ

Перед тем как снять прикуриватель на Приоре, Калине или ВАЗ-2110, ВАЗ-2114 (процесс практически идентичен), нужно разобрать тоннель. Может показаться, что это сложно, но на самом деле всё не так уж плачевно. Берём крестовую отвёртку и снимаем пластиковую накладку вокруг ручника. Предварительно отключите на всякий случай минусовую клемму с аккумулятора. Винтов на накладке всего три. После того как вы их выкрутите, посмотрите на основание рычага. Планка, которая крепит его к полу, скрывает саморез. Так вот, нам придётся снимать эту планку, потому что этим саморезом прикручен тоннель, который нам нужно снять. Освободив нижнюю часть, перейдём к верхней. Потяните тоннель на себя, чтобы в районе половых ковриков он выскочил из защёлок. Только без фанатизма, чтобы их не сломать; вы увидите ещё два шурупа, по одному с каждой стороны. Осталось открутить чехол ручки переключения передач, и тоннель можно поднимать.

Собственно, доступ к прикуривателю теперь открыт. Выдавливайте его наружу, предварительно отключив фишку проводки. Он выскочит из клипс; вставляйте на его место новый, в него — проводку и в обратном порядке собирайте тоннель.

Как видите, ничего особенно сложного в снятии прикуривателя на Калине или Приоре нет. К моделям 2110 и 2114 это тоже относится. Так что если он сломался, не спешите ехать в сервис. Лучше замените его сами. Это даст вам хороший опыт.

ПОСЛЕ РАБОТЫ

Сам по себе прикуриватель выбрать несложно. Он типовой и каких-то «наворотов» в нём попросту нет, так как у него очень узкоспециальное назначение. Поэтому единственное, чем стоит руководствоваться при выборе, — это цена. Подозрительно низкая цена должна вас насторожить: это значит, что при производстве этого прикуривателя были использованы некачественные материалы. Так как он находится под постоянным напряжением, неизбежен нагрев. Кроме того, бортовая сеть ВАЗ-2110 и ВАЗ-2114, как и Калины с Приорой, не снимает с прикуривателя напряжение, когда он не используется. Так что некачественная деталь может привести к пожару: материал нагреется выше положенной температуры, пластик панели деформируется и может загореться. Поэтому слишком уж дешёвый прикуриватель ставить не стоит.

В то же время переплачивать за неведомые функции и корпус из титанового сплава тоже не следует. Производитель может разливаться соловьём, но, по сути, прикуриватель снимает только один вопрос: как в Калине, Приоре или ВАЗ-2110 зарядить мобильник? Так что не гонитесь за невозможным, просто выбирайте качественные запчасти.

Источники

Предохранители ВАЗ 2115 (Монтажный блок) — Ремонт ваз своими руками

Достаточно распространенным вариантом поломки в автомобилях, является отключение электрического оборудования транспортного средства. Достаточно часто это связано с тем, что перегорел предохранитель. Чтобы быстро исправить такую проблему, необходимо точно знать, где расположен предохранитель, который отвечает за отключившийся электронный узел автомобиля, а также как его заменить.

Где расположены предохранители

Конструкция ни одного транспортного средства не предполагает разброса предохранителей по разным местам. В каждом автомобиле, в том числе и на ВАЗ 2115, все предохранители расположены в специальном блоке, который называется блоком предохранителей.

Как и на большинстве машин, на ВАЗ 2115 имеется два блока предохранителей. Один из них находится в салоне машины, под приборной панелью, а второй в подкапотном пространстве, около левого стакана.

Какие предохранители располагаются на ВАЗ 2115

Напомним, что в предыдущей статье мы рассматривали неисправности модуля зажигания на ВАЗ 2115, его ремонт и замену своими руками.

Каждый предохранитель, который расположен в блоке предохранителей транспортного средства, имеет свою маркировку, по которой можно определить, за что он отвечает:

1. «К1» – данный элемент блока предохранителей, несет ответственность за реле системы очистки фар.2. «К2» – тот элемент блока предохранителей, несет ответственность за реле системы переключение поворотных огней, а также за аварийную сигнализацию.3. «К3» – отвечает за систему очистки лобового стекла.4.

«К4» – отвечает за контроль работоспособности ламп.5. «К5» – отвечает за систему электростеклоподъемников.6. «К6» – отвечает за звуковые сигналы.7. «К7» – отвечает за систему обогрева заднего стекла.8. «К8» – отвечает за освещение дорожного полотна в режиме дальнего света.9.

«К9» – отвечает за освещение дорожного полотна в режиме ближнего света.

10. «F1» – «F20» – это особые плавкие предохранители.

Устройство блока предохранителей на ВАЗ 2115

Салонный блок предохранителей, является несколько иным по структуре, нежели тот, что расположен под капотом. В него входит электронный блок управления, три предохранителя, а также три реле.

Также как и в блоке предохранителей расположенном в подкапотном пространстве, тут каждый предохранитель имеет свое предназначение.

Если описывать их сверху вниз, то получится следующее:

1. Предохранитель, который отвечает за бензонасос. Его сила тока составляется 15 ампер.2. Предохранитель, который отвечает за реле электрического вентилятора радиатора, клапан, который расположен на продувке адсорбера, а также за ДМРВ, ДК и ДС. Сила тока этого предохранителя составляет 7,5 ампер.

3. Предохранитель, который отвечает за ЭБУ. Сила тока на этом предохранителе составляет 7,5 ампер.

Еще, чтобы полностью разбираться в блоках предохранителей, вам стоит знать о реле, которые расположены в салонном блоке предохранителей.

Ниже, вы можете найти их описание сверху вниз:

1. Реле, которое отвечает за включение бензонасоса.2. Реле, которое отвечает за включение электрического вентилятора радиатора системы охлаждения.

3. Главное реле.

Как определить сгоревший предохранитель и заменить его?

Как мы уже говорили выше, каждый предохранитель, который расположен в автомобиле, отвечает за свое электрическое оборудование. В связи с этим, вам нужно лишь посмотреть на крышку блока предохранителей, и по схеме, которая на нее нанесена, определить место положения нужного предохранителя.

Чтобы добраться до самих предохранителей, достаточно одной рукой нажать на защелку, а второй открыть крышку блока предохранителей.

Как удостовериться, что предохранитель сгорел?

Существует два основных способа оценки работоспособности предохранителя. Первый, более простой, но менее надежный – «на глаз». Для этого вытащите предохранитель, и посмотрите, цела ли его средняя часть.

Второй метод проверки предохранителя является более качественным. Вам нужно включить зажигание и поочередно замерить напряжение на контактах предохранителя. Если на одном оно есть, а на втором отсутствует, то предохранитель перегорел.

В заключении хотелось бы отметить, что если ваши предохранители перегорают достаточно часто, то вам следует проверить всю проводку транспортного средства. Это требует серьезного опыта и специфических знаний. Если вы ими не обладаете, то лучше обратитесь к опытному специалисту на станцию технического обслуживания.

Подключаем дополнительный прикуриватель

Некоторые владельцы машин устанавливают еще одно гнездо. Потребуются:

• дрель или шуруповерт с набором сверл по металлу;
• коронка для выреза отверстия, диаметр должен совпадать с диаметром автоприкуривателя;
• напильник;
• паяльник с припоем;
• кусачки;
• отвертки;
• мультитестер;
• термоусадочная трубка;
• провод подходящего сечения;
• предохранитель, выдерживающий силу тока, рекомендуемую производителем – 25 ампер.

1. Обесточиваем автомобиль и выбираем место для подключения дополнительного автоприкуривателя. Желательно, чтобы это была ровная поверхность.
2. Сверлим отверстие подходящего диаметра, края зачищаем надфилем.
3. Осуществляем подключение к проводке, соблюдая полярность и проведя их через предохранитель.
4. Проверяем работоспособность модели, осуществляем сборку.

Как поменять сломанный прикуриватель на ВАЗ 2114

Прежде чем приступить к работе, следует обзавестись необходимым инструментом. Чтобы снять прикуриватель модели ВАЗ 2114 потребуется:

• защитные перчатки;
• отвертка;
• мультитестер;
• плоскогубцы;
• небольшой фонарик;
• паяльник с припоем;
• изолента.

Желательно изучить схему подключения устройства на ВАЗ

Важно соблюдать правильную полярность при установке нового прикуривателя. В прибор приходит три провода – черный, красный и желтый

1. Черный – минус или масса, которая приходит на кузов автомобиля.
2. Красный – отвечает за напряжение нагревательного элемента. Подключен к плюсовой клемме аккумулятора через 20-амперный предохранитель.
3. Желтый – провод подсветки.

Далее можно снять прикуриватель ВАЗ. Работа выполняется следующим образом.

1. Открываем капот, а затем скидываем минусовую клемму с аккумуляторной батареи. Это предотвратит короткое замыкание.
2. При помощи отвертки выкручиваем крепления, присоединяющие левый боковой пластик вблизи ног водителя. Снимаем его, а затем получаем доступ к проводам соединения.
3. Отсоединяем трехконтактную колодку, отвечающую за питание прикуривателя.
4. Демонтируем лампочку подсветки для освещения пепельницы. Вынимаем ее совместно с патроном и несколькими проводами.
5. Цепляем металлический обод прикуривателя отверткой, а затем продолжаем вытаскивать элемент. Необходимо вытолкнуть его из центральной консоли.
6. Извлекаем светофильтр совместно с самим патроном.
7. Теперь можно менять элемент. Вынимаем металлический стержень, а потом устанавливаем новую запчасть.
8. Установка осуществляется в порядке, обратном снятию и показана ниже в картинках.

На какой прикуриватель заменить?

На рынке продаются разные варианты деталей для ВАЗ 2114 от оригинального производителя или китайских концернов. Поэтому многие водители интересуются, на какую запчасть заменить старую. При покупке надо выбирать оригинальные детали

Дополнительно надо обратить внимание на упаковку – она должна быть аккуратной, а внутри находиться сертификат соответствия ГОСТ

Дешевые китайские аналоги для ВАЗ 2115 сделаны из некачественных материалов и могут перегореть в первые недели после замены прикуривателя. Особенно, при подключении разветвителя для использования несколько приборов одновременно. Цена качественной запчасти на ВАЗ 2114 колеблется между отметками 300 – 900 рублей. Стоимость зависит от производителя и дополнительных возможностей.

ЧАСТО ВСТРЕЧАЮЩИЕСЯ НЕИСПРАВНОСТИ

В монтажном блоке нередко перегорает предохранитель вентилятора охлаждения, а также предохранитель прикуривателя на ВАЗ 2114. Прикуриватель на этой ВАЗовской модели часто сам по себе коротит, можно назвать этот момент заводской недоработкой. Другая причина перегорания – установка в гнездо прикуривателя различных устройств большей мощности, например, компрессор для подкачки шин. Но прежде, чем менять предохранитель на прикуриватель ВАЗ 2114, нужно проверить состояние гнезда самого прикуривателя. Часто в гнездо вставляют устройство с прокручиванием штекера, и колодка под прикуриватель начинает болтаться и коротить. При этом может перетереться или оборваться провод, идущий к прикуривателю, и по этой причине предохранитель будет постоянно перегорать.

На плавкую вставку (20А) вентилятора охлаждения нагружен еще и звуковой сигнал, поэтому определить перегоревший предохранитель F5 можно по отсутствию автомобильного гудка. Еще одна плавкая вставка, отвечающая за работу вентилятора, устанавливается в салоне автомобиля рядом с ЭБУ двигателя под приборной панелью. Предохранители могут перегорать из-за короткого замыкания в моторе вентилятора – штатные вентиляторы не очень надежны и довольно часто выходят из строя.

Часто подгорают контакты и прогорают дорожки на монтажном блоке вследствие короткого замыкания в электрической цепи. При попадании влаги на разъемные колодки контакты окисляются. БП в модели ВАЗ 2114 считается довольно слабым элементом, и требует ремонта или замены. Следует отметить, что монтажный блок 2114 ремонтировать довольно проблематично, поэтому при возникновении неисправностей в нем следует задуматься о его замене. Стоимость БП переднеприводного ВАЗ находится в пределах от 2 тыс. и до 3 тыс. рублей. Но лучше перегоревший блок заменить, чем мучиться с его восстановлением.

Нередко на автомобилях ВАЗ 2113-2114-2115 отказывается нормально работать центральный замок, и многие водители не могут причину неисправности. Все дело в том, что в электрической цепи машины очень хитро установлен предохранитель центрального замка. В районе рулевой колонки на проводах есть два предохранителя в обойме, один из них отвечает на срабатывание ЦЗ (15А). Контакт в этой обойме окисляется, и ЦЗ не работает. Если там установлена цилиндрическая плавкая вставка старого образца, лучше ее сразу поменять на плоскую нового типа.

Следите за чистотой в монтажном блоке, всегда закрывайте защитную крышку!

В процессе эксплуатации автомобиля ВАЗ 2114 может возникнуть такая ситуация, когда перестает функционировать прикуриватель, стеклоомыватели, вентилятор и другие элементы электрической системы. В такой ситуации проблему нужно искать первым делом не устройствах, а предохранителях автомобиля ВАЗ-2114. Чаще всего устройство перестаёт работать потому, что перегорели предохранители. Это относится и к прикуривателю.

Изначально прикуриватель был задуман исключительно для курящих людей, но сегодня этот элемент имеет более широкое предназначение. Прикуриватели используют для зарядки телефонов, подключения видеорегистратора, Navigator и других устройств.

Если для подзарядки телефона или планшета требуется небольшая сила тока, то подключение более мощных устройств может стать причиной выхода системы из строя. К таким устройствам относятся:

компрессоры,
автомобильные печки;
пылесосы;
автокипятильники и т.д..
