Почему не работает прикуриватель на ваз 2110

Содержание:

За что отвечает второй комплект блока предохранителей?

Обозначенные ниже на схеме электрооборудования символами F1-F20 являются элементы, которые характеризуют комплект плавких предохранителей. Электрическая цепь в автомобиле ВАЗ-2110 защищается с помощью плавких предохранителей исходя из конкретного расчета модели на указанное при покупке значение номинального тока.

В то же время плавкие предохранители не отвечают за качественную работу цепи, состоящей из образца аккумуляторной батареи, отдельного типа цепи генератора, системы зажигания и пуска клапанов двигателя. Для замены неисправного предохранителя в этом монтажном блоке нужно следовать по следующему плану:

  • Находите предохранитель, который имеет механические повреждения или его корпус сгорел;
  • По инструкции определяете и устраняете причину, по причине которой он оказался неисправным;
  • Устанавливаете новый предохранитель, используя резервный образец.

Совет: никогда не пытайтесь заменить плавкий предохранитель на специальные перемычки. В дальнейшем это приведет к выходу из работы тех устройств, которые закреплены за этим предохранителем.

Схема с обозначениями второго комплекта предохранителей в блоке

Все предохранители разделяются по взаимодействию с электрооборудованием следующим образом:

  • F1 (сила тока 5А) — предохранитель, отвечающий за комплекс ламп, которые освещают номерной знак, всю приборную доску, включающие габаритный свет и освещение в багажнике.
  • F2 (сила тока 7,5А) — элемент, регулирующий работу ближнего света на левой фаре.
  • F3, F4 (сила тока 10А) — отвечает за работу дальнего света в левой фаре и правой противотуманной фары соответственно.
  • F5 (с силой тока 30А) — отвечает за электродвигатель стеклоподъемников у передних и задних автомобильных дверей.
  • F6 (с силой тока 15А) — относится к работе переносной лампы.
  • F7 (с силой тока 20А) — регулирует работу электродвигателя вентиляторов в системе охлаждения 16-клапанного двигателя, а также работу звукового сигнала.
  • F8 (с силой тока 20А) — подает ток к элементам обогрева, находящимся на заднем стекле. Кроме того, вместе с контактами от реле передает ток к лобовому стеклу.
  • F9 (с силой тока 20А) — отвечает за работу рециркуляционного клапана. Также взаимодействует с датчиками очистителя и омывателя лобового стекла и передних фар.
  • F10 (с силой тока 20А) — является резервным предохранителем.
  • F11 (с силой тока 5А) — регулирует работу ламп с габаритным светом по правому борту.
  • F12 и F13 (с силой тока 10А) — оба предохранителя регулируют работу правой фары, отвечая за ближний/дальний свет соответственно.
  • F14 (сила тока 10А) — регулируется свет от левой противотуманной фары.
  • F15 (с силой тока 20А) — взаимодействует с электрообогревом водительского и пассажирских сидений. Защищает машину от несанкционированной блокировки центрального замка у багажника.
  • F16 (с силой тока 10А) — передает ток на реле-прерыватель для обеспечения работы указателя поворота левой и правой фары, а также используется для подачи аварийного сигнала (при использовании режима аварийной сигнализации на ВАЗ-2110).
  • F17 (сила тока 7,5А) — работает с лампой освещения в салоне машине, освещением стоп-сигналов, индивидуальной подсветки выключателей системы зажигания и регулирует работу маршрутного компьютера.
  • F18 (с силой тока 25А) — освещает вещевой ящик, подает ток на контроллеры системы отопления и прикуриватель на приборной доске.
  • F19 (с силой тока 10А) — отвечает за работу блокировки замков в дверях, также информирует водителя о наличии неисправности в лампах стоп-сигнала или элементов габаритного света.
  • F20 (сила тока 7,5А) — работает с лампами задней пары противотуманных фонарей ВАЗ-2110.

Разобравшись с предохранителями, вы также можете узнать про то, как прокачать тормоза на ВАЗ-2110. Часто работа системы торможения очень сильно сказывается на работе автомобиля в общем и электрооборудования в частности.

Перегорел плавкий предохранитель

Иногда не требуется замена прибора. Достаточно поменять плавкий предохранитель, расположенный внутри самого устройства. Процедура осуществляется так.

  1. Открываем капот, снимаем минусовую клемму с аккумулятора. Можно также вынуть предохранитель из монтажного блока, отвечающий за прикуриватель Ваз 2110.
  2. Выкручиваем четыре крепления покрытия тоннеля, снимаем обе части облицовки.
  3. Отсоединяем трехконтактный штекер, идущий к прикуривателю.
  4. Демонтируем накладку под рычагом ручного тормоза.
  5. Снимаем чехол рычага КПП.
  6. Сдвигаем сиденья назад, а затем выкручиваем три крепления верхней части тоннеля и снимаем его.
  7. Вытягиваем патрон.
  8. Плоской отверткой поддеваем защелку прикуривателя так, чтобы она вышла из посадочного места.
  9. Демонтируем гнездо из облицовки для последующего ремонта.

Внутри прикуривателя миниатюрная слюдяная пластина. Это полупроводник, который иногда ломается и плавится. Его необходимо извлечь. После этого стоит собрать узел, а затем проверить функциональность устройства.

Причины перегорания предохранителя

Все предохранители на ВАЗ-2110 плавкого типа. При превышении номинальной силы тока нить предохранителя разогревается и расплавляется. Контакт прерывается до того, как скачок в бортовой сети нанесет вред электрооборудованию авто.

В случае с предохранителем печки ВАЗ-2110 причин для перегорания может быть несколько.

  1. Неправильный выбор предохранителя. Для печки салона автомобиля ВАЗ-2110 нужен предохранитель на 25 ампер.
  2. Короткое замыкание. Явление, при котором цепь от положительной клеммы АКБ до отрицательной замыкается сама на себя без сопротивления (потребителя энергии). При этом происходит резкий скачок силы тока. Чаще всего наблюдается ситуация, при которой изоляция плюсового провода перетирается или надламывается, и провод замыкается на массу авто. В случае с отопителем салона ВАЗ-2110 это обычно происходит в районе монтажного блока, возле подключения колодок к регулятору или на пути к электродвигателю.
  3. Скачок напряжения в цепи. Некорректная работа регулятора напряжения на генераторе или сбои в работе энергоемкого электрооборудования авто приводят к скачкам напряжения.
  4. Сбои в работе регулятора отопителя. Технически скорость вращения электродвигателя печки регулируется посредством комбинирования резисторов с различным сопротивлением в цепь. Контактные пластинки внутри этого ступенчатого реостата в некоторых случаях разрушаются и замыкают контакты хаотично, что и приводит к неисправности и перегоранию предохранителя.
  5. Проблемы с электродвигателем отопителя. Есть поломки, при которых электромотор при пуске начинает брать на себя больше тока, чем ему требуется для штатной работы. В этом случае предохранитель может перегореть.

Предохранитель печки перегорает, потому что в электрической цепи есть участок, периодически создающий короткое замыкание. Если это происходит систематически, нужно пересмотреть проводку и контакты на колодках.

Схема блока предохранителей

Функциональная исправность электрооборудования сказывается непосредственно на работоспособности всех, без исключения, систем и механизмов ВАЗ 2110. И диагностики многих неисправностей можно начинать с проверки целостности определенного предохранителя или реле.

На ВАЗ 2110 блок, где собраны вместе названные элементы обеспечивает стабильную работу электрооборудования, путем препятствования перепаду напряжения в сети.

Компоновочная схема блока включает в себя зону рабочих реле и зону размещения плавких вставок – предохранителей.

Непосредственно блок реле состоит из следующих позиций:

  •  К 1 – блок работы ламп освещения автомобиля;
  • К 2 – устройство бесперебойной работы стеклоочистителей;
  • К 3 – релейное устройство, отвечающие за моргание указателей поворотов;
  • К 4 и К 5- блоки, которые, соответственно, отвечают за ближний и дальний свет;
  • К 6 и К 8 – дополнительные блоки, предназначенные для подключения при установке дополнительного оборудования;
  • К 7 отвечает за обогрев заднего стекла.

Зона размещения плавких вставок имеет маркировку от 1 до 20, где под указанными номерами размещены защитные элементы большинства цепей в автомобиле.

Для ВАЗ 2110 эти обозначения будут соответствовать таким системам:

  • F 1 – габаритные огни, подсветка номера, багажного отсека и перчаточного ящика, 5А;
  • F 2 – ближний свет левой стороны, 7,5 А;
  • F 3 – отвечает за работу дальней левой фары, 10 А;
  • F 4 – фара противотуманного света слева, 10 А;
  • F 5 – обеспечивает работу электрических стеклоподъёмников в авто, 30 А;
  • F 6 – для подключения лампочки-переноски, 15 А;
  • F 7 – вентилятор обдува двигателя, а также работы звукового сигнала, 20 А;
  • F 8 – позволяет отогреть заднее стекло, 20 А;
  • F 9 – обеспечивает работу узла рециркуляции, а также обмывку фар, лобового стекла; 20 А;
  • F 10 – свободное место;
  • F 11 – габаритное освещение правой стороны, 5 А;
  • F 12 – ближний свет справа, 7,5 А;
  • F 13, 14 – дальний свет и противотуманная фара справа соответственно, 10 А;
  • F 15 – отвечает за обогрев кресел и блокировку багажного отсека, 20 А;
  • F 16 – отвечает за работу аварийной системы, 10 А;
  • F 17 – освещение салона, работа бортового компьютера, 7,5 А;
  • F 18 – работа прикуривателя, освещения бардачка, 25 А;
  • F 19 – объединяет цепь работы центрального замка, стоп-сигнала, света заднего хода, обмотки генератора, 10 А;
  • F 20 – работа задних противотуманных фар, 7,5 А.

Причины перегорания предохранителя

Все предохранители на ВАЗ-2110 плавкого типа. При превышении номинальной силы тока нить предохранителя разогревается и расплавляется. Контакт прерывается до того, как скачок в бортовой сети нанесет вред электрооборудованию авто.

В случае с предохранителем печки ВАЗ-2110 причин для перегорания может быть несколько.

  1. Неправильный выбор предохранителя. Для печки салона автомобиля ВАЗ-2110 нужен предохранитель на 25 ампер.
  2. Короткое замыкание. Явление, при котором цепь от положительной клеммы АКБ до отрицательной замыкается сама на себя без сопротивления (потребителя энергии). При этом происходит резкий скачок силы тока. Чаще всего наблюдается ситуация, при которой изоляция плюсового провода перетирается или надламывается, и провод замыкается на массу авто. В случае с отопителем салона ВАЗ-2110 это обычно происходит в районе монтажного блока, возле подключения колодок к регулятору или на пути к электродвигателю.
  3. Скачок напряжения в цепи. Некорректная работа регулятора напряжения на генераторе или сбои в работе энергоемкого электрооборудования авто приводят к скачкам напряжения.
  4. Сбои в работе регулятора отопителя. Технически скорость вращения электродвигателя печки регулируется посредством комбинирования резисторов с различным сопротивлением в цепь. Контактные пластинки внутри этого ступенчатого реостата в некоторых случаях разрушаются и замыкают контакты хаотично, что и приводит к неисправности и перегоранию предохранителя.
  5. Проблемы с электродвигателем отопителя. Есть поломки, при которых электромотор при пуске начинает брать на себя больше тока, чем ему требуется для штатной работы. В этом случае предохранитель может перегореть.

Предохранитель печки перегорает, потому что в электрической цепи есть участок, периодически создающий короткое замыкание. Если это происходит систематически, нужно пересмотреть проводку и контакты на колодках.

Это интересно: Какой аккумулятор лучше выбрать для автомобиля ВАЗ-2114 — фото

Схема реле и предохранителей ВАЗ 2110

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

№ реле Назначение
К1 Исправность ламп
К2 Очиститель переднего стекла
К3 Реле-прерыватель указателей поворота и аварийной сигнализации
К4 Ближний свет
К5 Включение дальних фар
К6 Дополнительное реле стартера
К7 Обогрев заднего стекла
К8 Задний противотуманный свет
№ предохранителя Сила тока (ампер) Описание предохранителей
F1 5 Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
F2 7,5 Ближняя левая фара
F3 10 Дальняя левая фара
F4 10 Правый противотуманный свет
F5 30 Электродвигатели стеклоподъемников дверей
F6 15 Переносная лампа или розетка
F7 20 Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
F8 20 Обогрев заднего стекла. Включение обогрева заднего стекла
F9 20 Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
F10 20 Резерв
F11 5 Правый габаритный свет
F12 7,5 Правый ближний свет
F13 10 Правый дальний свет. Контрольная лампа включения дальнего света
F14 10 Левый противотуманный свет
F15 20 Электрообогрев сидений. Блокировка замка багажника
F16 10 Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17 7,5 Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
F18 25 Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 10 Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
F20 7,5 Задний противотуманный свет

Основной блок

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

  1. Реле электромотора вентилятора;
  2. Реле зажигания;
  3. Реле электромотора насоса подачи топлива;
  4. Предохранитель ЭБУ мотора и модуля зажигания;
  5. Предохранитель электронных элементов системы подачи топлива;
  6. Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

На схеме, буквами обозначены такие цвета:

  • Б — белый;
  • Ч — черный;
  • Ж — желтый;
  • О — оранжевый;
  • Г — голубой;
  • Р — розовый;
  • З — зеленый;
  • С — серый;
  • К — коричневый;
  • П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.

Подключаем дополнительный прикуриватель

Некоторые владельцы машин устанавливают еще одно гнездо. Потребуются:

  • дрель или шуруповерт с набором сверл по металлу;
  • коронка для выреза отверстия, диаметр должен совпадать с диаметром автоприкуривателя;
  • напильник;
  • паяльник с припоем;
  • кусачки;
  • отвертки;
  • мультитестер;
  • термоусадочная трубка;
  • провод подходящего сечения;
  • предохранитель, выдерживающий силу тока, рекомендуемую производителем – 25 ампер.

Порядок действий.

  1. Обесточиваем автомобиль и выбираем место для подключения дополнительного автоприкуривателя. Желательно, чтобы это была ровная поверхность.
  2. Сверлим отверстие подходящего диаметра, края зачищаем надфилем.
  3. Осуществляем подключение к проводке, соблюдая полярность и проведя их через предохранитель.
  4. Проверяем работоспособность модели, осуществляем сборку.

Замена предохранителей на автомобиле ВАЗ 2112

Подготовительный этап:

  • Отвертка с плоским наконечником,
  • Дополнительное освещение, фонарик,
  • Комплект новых модулей.

Последовательность действий:

  • Устанавливаем машину на ровную платформу, открываем водительскую дверь,
  • Аккуратно нажимает на пластиковый рычаг слева от рулевой колонки, где расположен монтажный блок,
  • Открываем крышку БП, отверткой нажимаем на фиксатор, выводим плату с предохранителями из пазов,
  • Отсоединяем три колодки с проводами,
  • После визуальной диагностики извлекаем неисправные модули, на их место вставляем новые,
  • Собираем конструкцию в обратной последовательности.

Если повреждено реле – коммутатор, то необходимо снять люк, расположенный в правой части центрального канала, извлечь плату с реле, заменить неисправный элемент.

Лада «Нива»

  • Панель приборов Нива Шевролет
    • Замена ламп габаритов и поворота
    • Замена лампочек приборной панели Нива Шевроле
    • Снятие мотора печки ВАЗ-2121
  • Технические характеристики ВАЗ-2121
  • Технические характеристики ВАЗ-2131
    • Делаем из Нивы «Джип»
    • Дорабатываем печку на НИВЕ
    • Кенгурятник на ниву
    • Кондиционер для Нивы ВАЗ-21214
    • Раздельное включение вентиляторов охлаждения двигателя
    • Регулируемая тяга панара
    • Тюнинг Нивы — фотоподборка
    • Фото тюнинга ВАЗ-2121
    • Фото тюнинга Нива Шевроле
    • Блок предохранителей Нива Шевроле
    • Блок предохранителей до 2009
    • Блоки предохранителей Нива 21213 и 21214
    • Схема ЭСУД ЕВРО-3MP7.0 ВАЗ-21214
    • Управления двигателем Нива 2123
    • Электросхема Niva Chevrolet
    • Электросхема ВАЗ 21213
    • Электросхема ВАЗ-2121
    • Электросхема ВАЗ-21214

Основной монтажный блок с предохранителями и реле

Схема основного монтажного блока предохранителей и реле Обозначения предохранителей и реле монтажного блока Открытая крышка монтажного блока Расположение монтажного блока в машине

Реле

№ реле.

Артикул

Назначение

К1

реле контроля исправности ламп

К2

реле очистителя ветрового стекла

K3

реле-прерыватель указателей поворота и аварийной сигнализации

К4

реле включения ближнего света фар

К5

реле включения дальнего света фар

К6

дополнительное реле

К7

реле включения обогрева заднего стекла

K8

резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается)

Предохранители

№ пред.

Ампер

Назначение

F1

5 А

Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника

F2

7,5 А

Ближний свет в левой фаре

F3

10 А

Дальний свет в левой фаре

F4

10 А

Правая передняя противотуманная фара

F5

30 А

Стеклоподъемники дверей

F6

15 А

Переносная лампа, прикуриватель

F7

20 А

Вентилятор радиатора, звуковой сигнал

F8

20 А

Обогрев заднего стекла

F9

20 А

Омыватель и очиститель лобового стекла

F10

20 А

Резервый

F11

5 А

Габарит с правой стороны

F12

7,5 А

Ближний свет в правой фаре

F13

10 А

Дальний свет в правой фаре

F14

10 А

Противотуманная фара, левая

F15

20 А

Обогрев сидений

F16

10 А

Аварийный сигнал, поворотники

F17

7,5 А

Стоп сигнал, подсветка замка зажигания, освещение салона

F18

25 А

Прикуриватель, подсветка бардачка, отопитель салона

F19

10 А

Лампа заднего хода, контроль исправности стоп сигнала

F20

7,5 А

Задние противотуманные фары

Может сгорел предохранитель?

Перед тем, как вытащить и заменить прикуриватель ВАЗ 2110, следует проверить исправность защитного элемента. Это достаточно распространенная поломка. Автомобильная цепь на данном участке защищена предохранителем, номиналом 25 ампер. Это значит, что в гнездо не могут подключаться приборы, суммарной мощностью больше 300 Вт (12 вольт*25 ампер =300 ватт).

В противном случае предохранитель на ВАЗ 2110 перегорает. Намеком, что «сдался» именно он, служит выход из строя вентилятора отопителя. Если прибор не работает, следует провести замену предохранителя. Расположение монтажного блока – слева от рулевой колонки, за декоративной накладкой панели.

Чтобы удобнее было вытаскивать предохранитель, следует взять пинцет. Менять необходимо деталь с индексом F-18. Номинал предохранителя – 25 ампер. Запрещается ставить детали, рассчитанные на большую силу тока. Неподходящий предохранитель может привести к возникновению короткого замыкания, повреждению кабелей проводки, пожару.

Расположение предохранителей на схеме для ВАЗ 2110

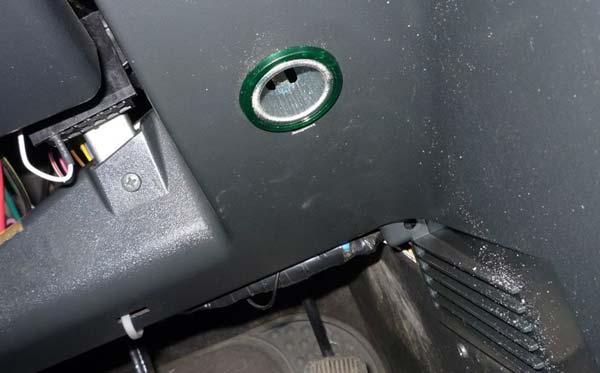

Основной блок расположен за защитной крышкой, закрывающей его от попадания влаги, пыли и грязи. Место расположения – возле левой ноги снизу приборки. Здесь сосредоточены основные предохранители и плавкие вставки автомобиля. Консоль контролирует большую часть электрооборудования авто.

Какой предохранитель отвечает за прикуриватель

В схеме автомобиля имеется ряд плавких вставок, отвечающих за защиту бортовых цепей. За устройство прикуривателя отвечает вставка F18. Предохранитель имеет номинальный предел 25 Ампер. В основном блоке предохранителей деталь найти достаточно просто. Она расположена в нижнем ряду, третья справа.

Перегорел плавкий предохранитель

Когда происходит такая поломка – вся система перестает работать. Любые манипуляции автолюбителя остаются без реакции и ответа. Если вставка сгорает, следует проверить магистрали и контакты на предмет короткого замыкания. Только после устранения поломки можно менять предохранитель ВАЗ 2110.

Замена предохранителя

Чтобы поменять перегоревший элемент следует выполнить простую процедуру:

  • найти требуемую вставку;
  • аккуратно вынуть поврежденную деталь из гнезда;
  • осмотреть гнездо на предмет повреждений, подгораний;
  • вставить новый предохранитель в посадочное место.

За что отвечает второй комплект блока предохранителей?

Обозначенные ниже на схеме электрооборудования символами F1-F20 являются элементы, которые характеризуют комплект плавких предохранителей. Электрическая цепь в автомобиле ВАЗ-2110 защищается с помощью плавких предохранителей исходя из конкретного расчета модели на указанное при покупке значение номинального тока.

В то же время плавкие предохранители не отвечают за качественную работу цепи, состоящей из образца аккумуляторной батареи, отдельного типа цепи генератора, системы зажигания и пуска клапанов двигателя. Для замены неисправного предохранителя в этом монтажном блоке нужно следовать по следующему плану:

  • Находите предохранитель, который имеет механические повреждения или его корпус сгорел;
  • По инструкции определяете и устраняете причину, по причине которой он оказался неисправным;
  • Устанавливаете новый предохранитель, используя резервный образец.

Совет: никогда не пытайтесь заменить плавкий предохранитель на специальные перемычки. В дальнейшем это приведет к выходу из работы тех устройств, которые закреплены за этим предохранителем.

Схема с обозначениями второго комплекта предохранителей в блоке

Все предохранители разделяются по взаимодействию с электрооборудованием следующим образом:

  • F1 (сила тока 5А) — предохранитель, отвечающий за комплекс ламп, которые освещают номерной знак, всю приборную доску, включающие габаритный свет и освещение в багажнике.
  • F2 (сила тока 7,5А) — элемент, регулирующий работу ближнего света на левой фаре.
  • F3, F4 (сила тока 10А) — отвечает за работу дальнего света в левой фаре и правой противотуманной фары соответственно.
  • F5 (с силой тока 30А) — отвечает за электродвигатель стеклоподъемников у передних и задних автомобильных дверей.
  • F6 (с силой тока 15А) — относится к работе переносной лампы.
  • F7 (с силой тока 20А) — регулирует работу электродвигателя вентиляторов в системе охлаждения 16-клапанного двигателя, а также работу звукового сигнала.
  • F8 (с силой тока 20А) — подает ток к элементам обогрева, находящимся на заднем стекле. Кроме того, вместе с контактами от реле передает ток к лобовому стеклу.
  • F9 (с силой тока 20А) — отвечает за работу рециркуляционного клапана. Также взаимодействует с датчиками очистителя и омывателя лобового стекла и передних фар.
  • F10 (с силой тока 20А) — является резервным предохранителем.
  • F11 (с силой тока 5А) — регулирует работу ламп с габаритным светом по правому борту.
  • F12 и F13 (с силой тока 10А) — оба предохранителя регулируют работу правой фары, отвечая за ближний/дальний свет соответственно.
  • F14 (сила тока 10А) — регулируется свет от левой противотуманной фары.
  • F15 (с силой тока 20А) — взаимодействует с электрообогревом водительского и пассажирских сидений. Защищает машину от несанкционированной блокировки центрального замка у багажника.
  • F16 (с силой тока 10А) — передает ток на реле-прерыватель для обеспечения работы указателя поворота левой и правой фары, а также используется для подачи аварийного сигнала (при использовании режима аварийной сигнализации на ВАЗ-2110).
  • F17 (сила тока 7,5А) — работает с лампой освещения в салоне машине, освещением стоп-сигналов, индивидуальной подсветки выключателей системы зажигания и регулирует работу маршрутного компьютера.
  • F18 (с силой тока 25А) — освещает вещевой ящик, подает ток на контроллеры системы отопления и прикуриватель на приборной доске.
  • F19 (с силой тока 10А) — отвечает за работу блокировки замков в дверях, также информирует водителя о наличии неисправности в лампах стоп-сигнала или элементов габаритного света.
  • F20 (сила тока 7,5А) — работает с лампами задней пары противотуманных фонарей ВАЗ-2110.

Разобравшись с предохранителями, вы также можете узнать про то, как прокачать тормоза на ВАЗ-2110. Часто работа системы торможения очень сильно сказывается на работе автомобиля в общем и электрооборудования в частности.

За что отвечают предохранители на ВАЗ-2110

Расшифровка предохранителей.

Номер

Сила тока, А

Описание предохранителей

F1

5

Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта

F2

7,5

Левая фара (ближний свет)

F3

10

Левая фара (дальний сеет)

F4

10

Правая противотуманная фара

F5

30

Электродвигатели стеклоподъемников дверей

F6

15

Переносная лампа (розетка)

F7

20

Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

F8

20

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла

F9

20

Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла

F10

20

Резервный

F11

5

Лампы габаритного света правого борта

F12

7,5

Правая фара (ближний свет)

F13

10

Правая фара (дальний сеет). Контрольная лампа включения дальнего света

F14

10

Левая противотуманная фара

F15

20

Электрообогрев сидений. Блокировка замка багажника

F16

10

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

F17

7,5

Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

F18

25

Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.

F19

10

Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)

F20

7,5

Лампы задних противотуманных фонарей

Схема и расположение блока предохранителей ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112

Предлагаем вашему вниманию ознакомиться со схемой и расположением блока предохранителей на ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Блок предохранителей и реле в ВАЗ-2110 находится в салоне автомобиля чуть левее и выше педалей.

За что отвечают реле блока предохранителей:

К1 – реле контроля исправности лампочек; К2 – реле передних дворников; K3 – реле-прерыватель повторителей и аварийной сигнализации; К4 – реле включения ближнего света; К5 – реле включения дальнего света; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; K8 – резервное реле (на автомобилях серии 110 не устанавливается);

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя некоторые устройства.

За что отвечают предохранители на ВАЗ-2110:

F1 — 5А — Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта F2 — 7,5А — Левая фара (ближний свет) F3 — 10А — Левая фара (дальний свет) F4 — 10А — Правая противотуманная фара F5 — 30А — Электродвигатели стеклоподъемников дверей F6 — 15А — Переносная лампа F7 — 20А — Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал F8 — 20А — Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла F9 — 20А — Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла F10 — 20А — Резервный F11 — 5А — Лампы габаритного света правого борта F12 — 7,5А — Правая фара (ближний свет) F13 — 10А — Правая фара (дальний свет). Контрольная лампа включения дальнего света. F14 — 10А — Левая противотуманная фара F15 — 20А — Электрообогрев сидений. Блокировка замка багажника F16 — 10А — Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации F17 — 7,5А — Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер) F18 — 25А — Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель F19 — 10А — Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер) F20 — 7,5А — Лампы задних противотуманных фонарей

Схема соединений монтажного блока

Порядок условной нумерации штекеров в соединительных колодках монтажного блока и присоединяемые к ним провода

Надеемся что материал оказался вам полезен, будем рады видеть вас у нас в клубе ВАЗ-2110

Как самостоятельно заменить предохранители на ВАЗ 2110

Заменить неисправные предохранители или перегоревшие плавкие вставки на модели ВАЗ 2110 не так уж и трудно – весь фронт работ займет не более 15 минут свободного времени, а также потребует наличие пары отверток (шлицевой и крестовой), и специализированного съемника для предохранителей или обычного медицинского пинцета.

Процедура демонтажа и замены элементов в блоках предохранителей ВАЗ 2110 осуществляется следующим образом:

  • В первую очередь необходимо отключить аккумулятор автомобиль – в противном случае при замене предохранителей можно вызвать короткое замыкание;
  • Далее переходим в салон транспортного средства и снимаем защитную заглушку монтажного блока, который скрывает единственный блок предохранителей и реле. Сам монтажный блок находиться под рулевой колонкой по левую сторону от водителя;
  • После снятия декоративной заглушки откручиваем крышку блока предохранителей при ее наличии – это зависит от серии и года выпуска автомобиля;
  • Затем с помощью съемного устройства или пинцета демонтируем неисправный предохранитель. Выявить поврежденный элемент можно по наличию следов оплавления на его корпусе;
  • Далее после демонтажа на посадочную ячейку аккуратно надавливаем новым предохранителем до появления характерного щелчка состыковки;
  • После завершения процедур обслуживания закрываем монтажный блок автомобиля и подключаем обратно аккумуляторную батарею, после чего проводим испытание всех систем транспортного средства.

Если же конкретный предохранитель регулярно выходит из строя, то необходимо срочно обратиться к квалифицированным специалистам для диагностики электросистем транспортного средства – вполне возможна проблемная работа генератора авто или наличие пробоя и слабого контакта в магистральной электроцепи.

При этом строго не рекомендуется менять предохранители и плавкие вставки местами или устанавливать элементы большей пропускной способности: в лучшем случае это чревато коротким замыканием оборудования, в худшем – полным капитальным ремонтом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
