Как проверить лямбда зонд тестером?

ВЛИЯНИЕ НЕИСПРАВНОСТИ КИСЛОРОДНОГО ДАТЧИКА ЛЯМБДА: ПРИЧИНА ОТКАЗА

Существует несколько причин, по которым лямбда датчик может выйти из строя:

• Внутренние и внешние замыкания лямбда зонда.
• Нет заземления / напряжения.
• Перегрев зонда.
• Нагар / загрязнение.
• Механическое повреждение датчика
• Использование этилированного топлива / присадок

Существует ряд типичных неисправностей лямбда-датчиков, которые происходят наиболее. В следующем списке приведены причины неисправностей выявленных в результате диагностики:

Неисправности лямбда датчика	Причины
Защитная трубка или корпус зонда забиты остатками масла	Несгоревшее масло попало в выхлопную систему, например, из-за неисправных поршневых колец или маслосъёмных колпачков
Нет доступа к эталонному воздуху, воздух не поступает.	Зонд установлен неправильно, контрольное отверстие для воздуха заблокировано
Повреждение в результате перегрева	Температура превысила 950 °C из-за неправильно выставленного зажигания или проблемы с регулировкой клапанов
Плохое соединение на контактах	Окисление проводов датчика
Обрыв проводки	Плохо проложенные провода, перетирание кабеля, укусы грызунов
Отсутствие заземления	Окисление, коррозия в выхлопной системе
Механические повреждения	При установке перетянут датчик. Момент затяжки превышен.
Химическое старение	Частые непродолжительные поездки
Свинцовые отложения	Использование этилированного топлива

Диагностика неисправностей для датчика кислорода Лямбда: основные принципы

Автомобили, оснащенные системой самодиагностики, могут обнаруживать неисправности, возникающие в цепи управления, и сохранять их в памяти неисправностей. Обычно это отображается через индикаторную лампу двигателя – «чек», «check engine». Память неисправностей затем может быть считана с помощью сканера через разъём OBD-2. Однако некоторые системы не могут определить, относится ли эта неисправность к неисправному датчику или это неисправность кабеля. В таком случае дальнейшие испытания должны быть выполнены механиком в автосервисе.

Для более точной диагностики через EOBD, мониторинг при компьютерной диагностике лямбда-датчика был расширен, чтобы считывать следующие пункты диагностики:

• Разомкнутая цепь;
• Эксплуатационная готовность;
• Короткое замыкание на массу блока управления;
• Короткое замыкание на плюс;
• Обрыв кабеля и срок службы датчика кислорода лямбда.

Для диагностики сигналов от лямбда-датчика блок управления использует форму частоты сигнала. Для этого блок управления рассчитывает следующие данные:

• Максимальное и минимальное обнаруженное значение напряжения датчика кислорода;
• Время между положительным и отрицательным положением,
• Лямбда-контроллер, регулирующий соотношение в топливо-воздушной смеси – богатая или бедная;
• Определение порога лямбда-контроля,
• Напряжение датчика и длительность периода.

О чем говорят максимальные и минимальные напряжения датчика кислорода?

При запуске двигателя все старые максимальные / минимальные значения в электронном блоке управления удаляются. Во время работы минимальные / максимальные значения отображаются в определенном диапазоне нагрузки / скорости

Амплитуда напряжения датчика: максимальное и минимальное значение больше не достигается, обнаружение насыщенности / обеднения топливной смеси больше невозможно.

Время отклика на изменение напряжения

Если напряжение датчика превышает контрольный порог, начинается измерение времени реакции между положительным и отрицательным состоянием. Если напряжение датчика не достигает контрольного порога, измерение времени прекращается. Период времени между началом и концом измерения времени измеряется счетчиком.

Время отклика: если датчик реагирует слишком медленно на изменение состава смеси то не отображает состояние в нужное время.

Определение старого или загрязненного лямбда зонда

Кислородный датчик может быть неисправенесли он старый, выработал ресурс или загрязнен, например, присадками к топливу. Это можно определить при диагностике зонда. Сигнал лямбда зонда сравнивается с сохраненным шаблоном. Медленный зонд определяется как неисправность, например, через длительность периода сигнала.

Время отклика: частота зонда слишком низкая, оптимальное управление больше невозможно.

Виды лямбда зондов на разных авто

Теперь пройдемся по неисправностям данного датчика на разных марках автомобилей.

Семейство ВАЗ.

Первыми будут автомобили ВАЗ от 2110-212. На этих машинах с инжекторными моторами до 2004 года устанавливались лямбда зонды Bosch с идентификационным номером 0 258 005 133.

На более новых моделях данного семейства, а также на ВАЗ 2114-2115, Приора, Калина стали применять тоже датчики Bosch, но уже с номером 0 258 006 537.

Элементы, устанавливавшиеся до 2004 года, не имели подогревателей, поэтому в работу он вступал только после прогрева двигателя.

Сейчас же на данные авто устанавливаются лямбда зонды с подогревом, позволяющим значительно быстрее набрать датчику рабочую температуру.

Помимо основных признаков неисправности лямбда зонда на этих авто, существует еще два:

• после останови двигателя из-под авто могут доноситься потрескивающие звуки;
• выхлопные газы у авто меняются по запаху из-за большого количества несгоревшего топлива.

Ford Focus 2.

На такой модели, как Ford Focus 2, маркировка и количество лямбда зондов зависит от силовой установки.

К примеру, на двигателях с 1,8 и 2,0 литра объема используется по два датчика.

Устанавливающийся датчик до катализатора имеет оригинальную маркировку 3М519F472FF, а лямбда зонд за катализатором — 3М519G444FF.

На двигателях объемом 1,4 и 1,6 литра тоже имелось по два датчика: первый — 3М519F472ВА, а второй — 3М519G444ВА.

На некоторых двигателях объемом 1,6 литра устанавливаются по два катализатора, поэтому количество датчиков у них – 4.

Два лямбда зонда, расположенных до катализаторов, имеют маркировку 3М519F472DA и 3М519F472ВС, а датчики после катализаторов — 3М519G444DA и 3М519G444СА.

И это только некоторые из маркировок датчиков, применяемых на Фокус 2.

Стоит отметить, что от тех же ВАЗовских датчиков производства Bosch с маркировкой 0 258 006 537 указанные датчики отличаются лишь разъемом для подключения проводки, а сами устройства идентичны.

Поэтому и особые признаки неисправности, кроме общепринятых, указаны выше.

Skoda Octavia.

На Skoda Octavia концерн VAG устанавливает свои датчики кислорода с каталожным номерами 06A906262BR, 06A906262AJ и др.

Все зависит от силовой установки и года производства авто.

Но конструктивно у них отличия от тех же Bosch сводятся опять же только к разъему проводки. В остальном конструкция идентична и признаки неисправности тоже.

Honda CR-V.

На автомобиле Honda CR-V тоже с завода установлены оригинальные лямбда зонды с каталожным номером 36531RNAJ01, но вместо них подойдет и производства Bosch, что указывает на то, что по конструкции все устройства практически одинаковы, и разница только в разъемах.

Рено Логан.

На Рено Логан заводской лямбда зонд имеет каталожные номера 8200052063, 7700109844 и 8200495791. Отличаются они между собой по цвету оплетки проводов.

Примечательно, что данные датчики используются и на ВАЗовской Лада Ларгус.

Но конструкция, как и признаки неисправности этих датчиков не отличаются от описанных выше.

Характеристика

Данная деталь представляет собой устройство для определения количества кислорода, который содержится в отработавших газах. Почему он насколько важен для автомобиля? Дело в том, что кислородный датчик регулирует оптимальное соотношение воздуха и топлива в горючей смеси на разных режимах работы двигателя. Процесс дозировки данных составляющих называется «лямбда-регулированием».

Стоит отметить, что при недостаточном количестве воздуха в горючей смеси угарный газ не окисляется полностью. А при чрезмерной концентрации О₂ в топливе оксиды азота не в состоянии разделиться на несколько компонентов (азот и кислород) в полной мере.

Разновидности лямбда-зондов

Современные машины оснащаются следующими датчиками:

• Циркониевые;
• Титановые;
• Широкополосные.

Циркониевый

Одна из наиболее распространённых моделей. Создана на основе диоксида циркония (ZrO2).

Циркониевый датчик кислорода действует по принципу гальванического элемента с твёрдым электролитом в виде керамики из диоксида циркония (ZrO2)

Керамический наконечник с диоксидом циркония с обеих сторон покрыт защитными экранами из токопроводящих пористых платиновых электродов. Свойства электролита, пропускающего ионы кислорода, проявляются при нагреве ZrO2 выше 350°C. Лямбда-зонд не будет работать, не прогревшись до нужной температуры. Быстрый нагрев осуществляется за счёт встроенного в корпус нагревательного элемента с керамическим изолятором.

Выхлопные газы поступают к наружной части наконечника через специальные просветы в защитном кожухе. Атмосферный воздух попадает внутрь датчика через отверстие в корпусе или пористую водонепроницаемую уплотнительную крышку (манжету) проводов.

Разница потенциалов образуется за счёт передвижения ионов кислорода по электролиту между наружным и внутренним платиновыми электродами. Напряжение, образующееся на электродах, обратно пропорционально количеству О2 в выхлопной системе.

Напряжение, которое образуется на двух электродах, обратно пропорционально количеству кислорода

Относительно сигнала, поступающего от датчика, блок управления регулирует состав ТВС, стараясь приблизить её к стехиометрической. Напряжение, поступающее от лямбда-зонда, ежесекундно меняется по несколько раз. Это даёт возможность регулировать состав топливной смеси независимо от режима работы ДВС.

По количеству проводов можно выделить несколько типов циркониевых устройств:

1. В однопроводном датчике существует единственный сигнальный провод. Контакт на массу осуществляется через корпус.
2. Двухпроводное устройство оснащено сигнальным и заземляющим проводами.
3. Трёх- и четырёхпроводные датчики снабжены системой нагрева, управляющим и заземляющим проводами к ней.

Циркониевые лямбда-зонды в свою очередь разделяются на одно-, двух-, трёх- и четырёхпроводные датчики

Титановый

Визуально похож на циркониевый. Чувствительный элемент датчика создан из диоксида титана. В зависимости от количества кислорода в выхлопных газах скачкообразно меняется объёмное сопротивление датчика: от 1 кОм при богатой смеси до более 20 кОм при бедной. Соответственно, меняется проводимость элемента, о чём датчик сигнализирует блоку управления. Рабочая температура титанового датчика — 700°C, поэтому наличие нагревательного элемента обязательно. Эталонный воздух отсутствует.

Из-за своей сложной конструкции, дороговизны и привередливости к перепадам температуры большое распространение датчик не получил.

Кроме циркониевых, существуют также кислородные датчики на основе двуокиси титана (TiO2)

Широкополосный

Конструктивно отличается от предыдущих 2 камерами (ячейками):

• Измерительной;
• Насосной.

В камере для измерений с использованием электронной схемы модуляции напряжения поддерживается состав газов, соответствующий λ=1. Насосная ячейка при работающем моторе на обеднённой смеси устраняет лишний кислород из диффузионного зазора в атмосферу, при богатой смеси — пополняет диффузионное отверстие недостающими ионами кислорода из внешнего мира. Направление тока для перемещения кислорода в разные стороны меняется, а его величина пропорциональна количеству О2. Именно значение тока и служит детектором λ выхлопных газов.

Температура, необходимая для работы (не менее 600°C), достигается за счёт работы нагревательного элемента в датчике.

Широкополосные датчики кислорода детектируют лямбду от 0,7 до 1,6

Устройство современных датчиков кислорода

В составе датчика кислорода есть два электрода — внутренний и внешний.

Первый делается из циркония, а второй — из платинового напыления, что делает его более чувствительным к воздействию кислорода.

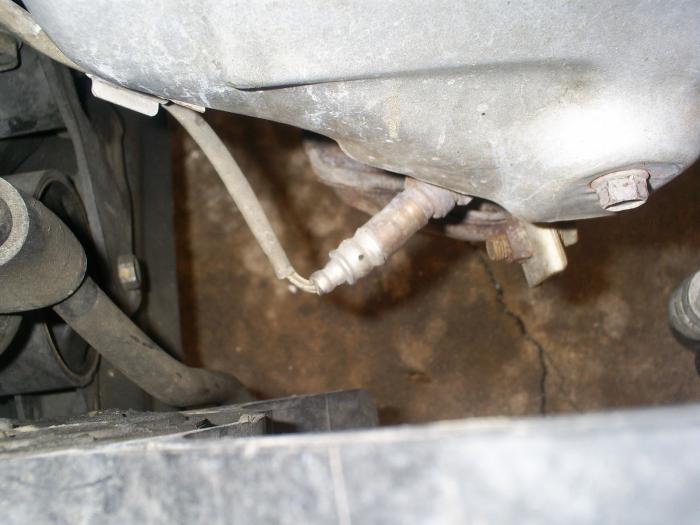

Лямбда-зонд смонтирован таким образом, чтобы он пропускал весь объем отработавших газов транспортного средства.

В процессе прохождения газов внешний электрод оценивает уровень кислорода в отработавших газах, что приводит к изменению потенциала между электродами.

Чем больше объем кислорода, тем выше уровень напряжения. Рабочая температура циркония, которым покрыт электрод — 300-1000 градусов Цельсия.

Вот почему датчики кислорода конструктивно дополняются подогревателями, необходимыми в момент пуска.

Датчики бывают двух типов — двухточечными и широкополосными. Внешне они похожи, но отличаются конструкцией и принципом действия.

Так, 2-точечный датчик состоит из двух электродов. Его задача — фиксация коэффициента повышенного объема воздуха в топливной смеси.

Что касается широкополосного устройства, то это более современная конструкция. Главная его особенность — применение силы тока закачивания.

При этом конструктивно широкополосный датчик состоит из двух керамических устройств — закачивающего и 2-точечного.

Ресурс кислородника и его неисправности

Лямбда-зонд – один из наиболее быстро изнашиваемых датчиков. Это связано с тем, что он постоянно контактирует с отработавшими газами и его ресурс напрямую зависит от качества топлива и исправности двигателя. Например, циркониевый кислородник имеет ресурс порядка 70-130 тысяч километров пробега.

Поскольку работа обоих кислородных датчиков (верхнего и нижнего) контролируется системой бортовой диагностики OBD-II, при выходе из строя любого из них будет зафиксирована соответствующая ошибка, а на панели приборов загорится контрольная лампа неисправности “Check Engine”. Диагностировать неисправность в данном случае можно с помощью специального диагностического сканера

Из бюджетных вариантов стоит обратить внимание на Scan Tool Pro Black Edition

Сканер Scan Tool Pro Black Edition

Данный сканер корейского производства отличается от аналогов высоким качеством сборки и возможностью диагностики всех узлов и агрегатов автомобиля, а не только двигателя. Также он способен отслеживать показания всех датчиков (в том числе и кислородного) в режиме реального времени. Сканер совместим со всеми популярными диагностическими программами и, зная допустимые по вольтажу значения, можно судить об исправности датчика.

Сигнал исправного кислородного датчика

При исправной работе кислородного датчика характеристика сигнала представляет собой правильную синусоиду, демонстрирующую частоту переключений не менее 8 раз в течение 10 секунд. Если датчик вышел из строя, то форма сигнала будет отличаться от эталонной, либо его отклик на изменение состава смеси существенно замедлится.

Основные неисправности кислородного датчика:

• износ в процессе эксплуатации (“старение” датчика);
• обрыв электрической цепи нагревательного элемента;
• загрязнение.

Все эти виды проблем могут быть спровоцированы использованием некачественного топлива, перегревом, добавлением различных присадок, попаданием в зону работы датчика масел и чистящих средств.

Признаки неисправности кислородника:

• Индикация сигнальной лампы неисправности на приборной панели.
• Потеря мощности.
• Слабый отклик на педаль газа.
• Неровная работа двигателя на холостых оборотах.

Как устроен лямбда-зонд (принцип работы)

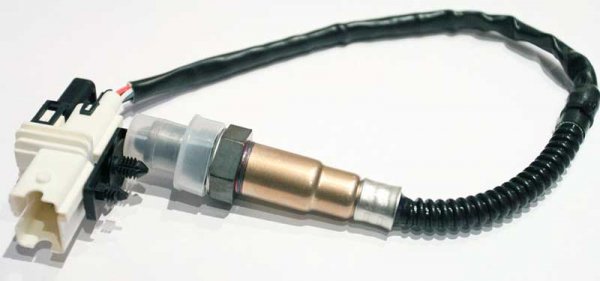

В конструкцию лямбда-зонда входят следующие комплектующие:

• корпус из металла (с нарезанной резьбой для фиксации);
• керамический изолятор;
• уплотнение (кольцо);
• проводка и специальные манжеты для ее уплотнения;
• защитный корпус, с просверленным в нем отверстием (обеспечивает вентиляцию);
• токопроводящий контакт;
• наконечник из керамики;
• спираль (помещенная в специальный резервуар);
• защитный щиток (имеет отверстие, предназначенное для выпуска газов).

Особенностью таких зондов является то, что для их производства применяются исключительно термостойкие материалы, потому как сам лямбда-зонд функционирует в условиях высокой температуры.

Существует 4 типа зондов (зависит от количества проводов, которые к нему подходят):

1. Однопроводной;
2. Двухпроводной;
3. Трехпроводной
4. Четырехпроводной.

Основные причины поломок лямбда-зонда Причинами неисправностей могут быть как сторонние факторы, так и ненадлежащий уход за некоторыми элементами автомобиля, такие как:

1. Попадание внутрь корпуса тосола или тормозной жидкости;
2. Чистка корпуса с применением средств, которые изначально для этого не предназначены;
3. Слишком высокое содержание свинца в топливе;
4. Перегрев корпуса – данная неприятность возникает в случае заправки некачественным топливом. Это случается при неисправном датчике охлаждающей жидкости, регуляторе давления, а также изношенном топливном фильтре. Все это приводит к тому, что в камеру сгорания попадает загрязненный бензин.

Последствия выхода из строя лямбда-зонда При поломке лямбда-зонда автовладелец сразу ощущает изменения в поведении машины:

• рывки в движении;
• повышенный топливный «аппетит»;
• некорректная работа катализатора;
• нестабильные обороты мотора;
• повышенная концентрация токсинов в выхлопных газах.

Все это заставляет внимательно контролировать работу датчика кислорода. Проводить его проверку стоит не реже чем раз в 10 000 км.

Как проверить лямбда зонд?

Проверить датчик кислорода самостоятельно можно мультиметром, осциллографом или старым «дедовским» способом – поставить новый рабочий и посмотреть на результат.

Видео «Как проверить лямбда зонд»

https://www.youtube.com/watch?v=HkImG-inTy0

Начать проверку лучше с визуального осмотра. Если внешняя часть датчика выглядит потемневшей, на ней есть отложения копоти, это говорит о том, что он сгорел и дальнейшая проверка уже не нужна. Если внешне всё в порядке, провода не оборваны, без следов подгорания, придется тестить.

При подозрении на нерабочую лямбду в первую очередь проверяют работоспособность нагревателя. Для этого нужно:

1. Включить зажигание;
2. Мультиметр включить в режим вольтметра, подсоединить щупы к разъемам проводов подогрева;
3. Замерить напряжение. Оно должно соответствовать напряжению аккумулятора, 12 или 24 В.

Если напряжение в цепи есть, проверяют состояние нагревательного элемента. Для этого измеряют сопротивление:

1. Снять разъем;
2. Мультиметр перевести в режим омметра, присоединить щупы к контактам нагревателя;
3. Замерить сопротивление. Норма составляет 2-10 Ом.

Если нагреватель в порядке, измеряется «опорное» напряжение:

1. Включить зажигание, не заводя двигатель;
2. Мультиметр переключить на 2 или 20 В, щупы установить на сигнальный провод и «массу» (если ее нет, на корпус автомобиля);
3. Нормальное напряжение составляет 0,45-0,50 В.

Далее можно проверить функциональность датчика. Для этого уже понадобится прогреть его до стандартной температуры, так как проверить его можно только в процессе нормальной работы:

1. Завести двигатель и дать поработать на холостых оборотах 5-10 минут;
2. Щупы вольтметра (мультиметра) присоединить к сигнальным проводам. Схема подключения должна учитывать полярность: плюс на плюс, минус на минус;
3. В норме показания вольтметра начнут «плавать» в диапазоне от 0,1 до 0,9 В. Чуть хуже – 0,3-0,7, это говорит о том, что датчик «на последнем вздохе». Если показания «зависли» на какой-то постоянной цифре, лямбда мертвая без вариантов.

Такая же диагностика делается с помощью осциллографа, что будет еще более наглядно. В идеале на 2000-3000 оборотах дисплей покажет ровный красивый график, в котором верхний и нижний пики будут на одном или почти на одном уровне, а промежутки между ними не более 120 мс. Скачки, отклонения, зависания – признаки неисправности лямбды.

Можно ли отремонтировать лямбда зонд? Существует много рекомендаций по очистке, промывке, восстановлению кислородного датчика. Но реальность сурова: ни один из них не даст нормального результата. Поврежденный лямбда зонд можно только выбросить и на его место поставить новый, соответствующий параметрам автомобиля. Причем установку лучше делать либо самостоятельно (если есть опыт), либо доверить нормальному мастеру. Даже незначительное загрязнение колпачка датчика (моторным маслом, специальной смазкой и т.д.) приведет к тому, что он вскоре выйдет из строя.

Способы диагностики кислородного датчика

Специалисты советуют проверять корректность работы лямбда-зонда каждые 10000 км пробега, даже если проблем в работе устройства не наблюдается.

Диагностику начинают с проверки надёжности соединения клеммы с датчиком и на наличие механических повреждений. Далее выкручивают лямбда-зонд из коллектора и осматривают защитный кожух. Небольшие отложения очищают.

Если в ходе визуального осмотра на защитной трубке датчика кислорода были выявлены следы сажи, сильные белые, серые или блестящие отложения, то лямбда-зонд следует заменить

Как проверить лямбда-зонд мультиметром (тестером)

Проверка датчика на работоспособность проводится по следующим параметрам:

• Напряжение в нагревательной цепи;
• «Опорное» напряжение;
• Состояние нагревателя;
• Сигнал датчика.

Схема подключения к лямбда-зонду в зависимости от его типа

Наличие напряжения в цепи подогрева определяют мультиметром или вольтметром в следующей последовательности:

1. Не снимая разъём с датчика, включают зажигание.
2. Щупы присоединяют к цепи подогрева.
3. Показания на приборе должны совпадать с напряжением на аккумуляторе — 12В.

«+» идёт на датчик от аккумулятора через предохранитель. При его отсутствии прозванивают эту цепь.

«—» поступает от блока управления. Если он не обнаружен, проверяют клеммы цепи «лямбда-зонд — ЭБУ».

Замеры опорного напряжения проводятся теми же аппаратами. Последовательность действий:

1. Включают зажигание.
2. Замеряют напряжение между сигнальным проводом и массой.
3. Прибор должен показать 0,45 В.

Для проверки нагревателя мультиметр выставляют в режим омметра. Этапы диагностики:

1. Снимают разъём с устройства.
2. Замеряют сопротивление между контактами нагревателя.
3. Показания на разных кислородниках различные, но не должны выходить за пределы 2-10 Ом.

Вольтметр или мультиметр используются для проверки сигнала датчика. Для этого:

1. Заводят двигатель.
2. Прогревают его до рабочей температуры.
3. Щупы прибора соединяют с сигнальным проводом и проводом массы.
4. Обороты мотора увеличивают до 3000 об/мин.
5. Следят за замерами напряжения. Должны наблюдаться скачки в диапазоне от 0,1 В до 0,9 В.

Если хотя бы при одной из проверок показатели разнятся от нормы, датчик неисправен и нуждается в замене.

Видео: проверка лямбда-зонда тестером

Проверка осциллографом

Главным преимуществом данной диагностики лямбда-зонда перед проверкой вольтметром и мультиметром является фиксация времени между однотипными изменениями выходного напряжения. Оно не должно превышать 120 мс.

Очерёдность действий:

1. Щуп прибора подключают к сигнальному проводу.
2. Мотор прогревают до рабочей температуры.
3. Обороты двигателя повышают до 2000-2600 об/мин.
4. По показаниям осциллографа определяют работоспособность кислородного датчика.

Диагностика осциллографом даёт наиболее полную картину работы лямбда-зонда

Превышение временного показателя или пересечение пределов напряжения нижнего 0,1 В и верхнего 0,9 В говорит о неисправном кислородном датчике.

Видео: диагностика датчика кислорода осциллографом

Другие способы проверки

Если в автомобиле есть бортовая система, то по сигналу «CHECK ENGINE», выдающему определённую ошибку, можно диагностировать состояние лямбда-зонда.

Перечень ошибок лямбда-зонда

Чтобы лямбда-зонд работал долго и эффективно, необходимо заправлять автомобиль только качественным топливом. Плановая и своевременная диагностика датчика кислорода поможет вовремя обнаружить его неисправность. Эта мера способна продлить срок эксплуатации не только самого датчика, но и катализатора.

Главная →

Устройство → Двигатель →

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

• всё время 0,1 — мало кислорода
• всё время 0,9 — много кислорода
• Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

https://youtube.com/watch?v=CxhGVt5_YUA

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

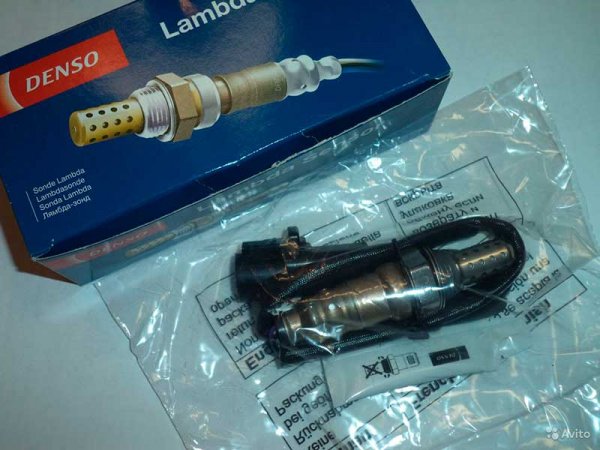

Лямбда-зонд представляет собой датчик концентрации кислорода. Механизм позволяет оценить объём кислорода, который не успел сгореть. Устройство располагается в выпускном коллекторе перед катализатором. Сигнал этого датчика поступает в электронный блок управления системы впрыска топлива. Данный блок оптимизирует состав горючей смеси, контролируя подачу топлива в цилиндры двигателя. Необходимость в лямбда-зонде возникает из-за жёстких экологических норм, распространяемых на автомобили. Оптимальный состав смеси топлива и воздуха — 14,7 части воздуха и 1 часть топлива. Этим показателем обусловлена эффективность сгорания топливовоздушной смеси.

Устройство внешне не напоминает необходимую деталь, но довольно часто у автовладельцев возникают проблемы в двигателе

Поэтому важно знать, как проверить лямбда-зонд мультиметром

Последствия поломки лямбда зонда?

В первую очередь, поломка лямбда зонда может грозить авто владельцу увеличением расхода топлива и ухудшением разгона. Основная причина таких последствий заключается в том, что при поломке показания лямбда зонда не будут соответствовать действительности. По этой же причине соотношение топлива и кислорода в результате может получиться неидеальным. Однако, даже при неисправности лямбда зонда машина все же будет на ходу. Но, критичность ситуации зависит от устройства автомобиля. Существуют модели, которые при отказе этого механизма, могут расходовать топливо в колоссальных объемах, поэтому становится необходим экстренный ремонт.

Также существует ряд причин, способных вывести лямбда зонд из строя. К примеру, механизм может сломаться лишь частично, а именно – лямбда зонд продолжает работу, однако точность показаний резко падает. Лямбда зонд также может перестать активизироваться при определенной температуре. В любом случае, установить точную причину поломки может только специалист. Стоит отметить, что если лямбда зонд окончательно вышел из строя, то менять его нужно только на аналогичный механизм. В противном случае бортовой компьютер может просто не принимать его сигналы.

В случае, если отказывают сразу два датчика, то автомобиль может полностью выйти из строя. Единственный вариант передвижения, который остается в таком случае – это буксир или эвакуатор. Стоит помнить, что лямбда зонд чрезвычайно чувствителен к поломкам. Его могут вывести из строя некачественные поршневые кольца, сложный состав топлива и пропуски зажигания. В первую очередь, усугубить поломку может использование этилированного топлива, которое благодаря содержащемуся в нем свинцу выводит из строя платиновые электроды. Достаточно пару раз заправиться таким бензином, чтобы окончательно разрушить лямбда зонд.

Особенности конструкции современных датчиков

Стоит отметить, что устройство сегодняшнего лямбда-зонда значительно отличается от конструкции его ранних прототипов. Если раньше кислородный датчик представлял собой лишь чувствительный элемент без дополнительных подогревателей, то сейчас из-за жестких норм токсичности производителям пришлось дорабатывать его конструкцию. Вся суть усложнений заключалась в установке встроенного подогревателя. Первые образцы датчиков не укомплектовывались данным элементом, а потому приводились в действие нагревом отработавших газов. Сейчас же благодаря встроенному подогревателю, лямбда-зонд вступает в работу сразу же после пуска двигателя, то есть уровень выброса СО не варьируется в зависимости от время запуска мотора и движения авто. Современный кислородный датчик оснащается 4-мя выходами. Из них два идут на подогреватель, один — на «массу», а еще один – на сигнал.
