Все про датчик коленвала ваз 2110: замена и проверка своими руками

Как можно проверить исправность ДПКВ?

Сейчас из самых популярных можно выделить 3 метода, которые проводятся быстро и с высокой точностью дают информацию о работоспособности датчика.

При измерении сопротивления у комплекта обмотки на датчике можно использовать специальный прибор – омметр (или по-другому мультиметр). При проверке прибор должен показать значение в интервале 550-750 Ом.

Процесс проверки – измеряется сопротивление катушки в индуктивном датчике. Если катушка на датчике оказалось поврежденной, то в первую очередь поломка отразится на значении сопротивления. Именно поэтому в начале диагностики устанавливается нужный диапазон и проверяется с помощью щупов корректность работы элемента.

Данный тип проверки является базовым и самым элементарным, но дать 100% уверенности в исправности запчасти он не может.

Комплексная диагностика датчика положения коленвала

Второй метод проверки датчика на работоспособность считается более трудоемким и требует для проведения целый комплекс приборов, которые есть только в автосервисах. Для проведения работ вам потребуется:

• Модель мегаомметра;
• Специальный сетевой трансформатор расшифровки данных;
• Стандартный образец измерителя индуктивности;
• Обычный цифровой вольтметр.

С помощью омметра, как и раньше, измеряем сопротивление. С помощью измерителя индуктивности меряем значение индукции на обмотке. В исправном состоянии датчик дает значение в 250-400 мГн. После этого измеряем значение сопротивления изоляции, которое при напряжении в 500 В должно составлять 20 МОм. Сетевой трансформатор в данном методе нужен при возникновении периодического намагничивания датчика. При исправном состоянии датчика все полученные данные должны находиться в установленных рамках.

Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа

Данный способ диагностики ДКПВ можно считать самым точным, так как поверяется не только комплектующая коленвал запчасть, но и сама его конструкция во время работы машины. Смысл процедуры заключается в подключении осциллографа к датчику положения коленвала и отслеживанию исходящих от него значений с помощью программы. При данном методе нет необходимости демонтировать прибор с двигателя – все работы проводятся при работающем автомобиле.

Этапы проверки работоспособности:

• Подключается зажим черного цвета, называемый среди специалистов «крокодилом», к массе мотора проверяемого транспортного средства;
• Далее устанавливается пробник щупа по параллели к сигнальным выводам самого датчика (характерный разъем с обозначением клеммы буквой А);
• Затем вторым разъемом щупа прибора осциллографа нужно подключиться к соответствующему аналоговому входу в компьютер, где установлена программа;
• При правильном подключении всех комплектующих проводов вы увидите на экране монитора сигнал от осциллографа в виде графика с напряжением сигнала непосредственно на входе ДКПВ;
• Для анализа необходимо выбрать особый режим показа построенной осциллограммы – называет он «Inductive_Crankshaft». После этого остается только запустить двигатель автомобиля и отслеживать полученные от датчика значения.

При получении сигнала от датчика, который по выходным параметрам не соответствует нормальным значениям, вы сможете наблюдать резкое подергивание мотора машины, а также затруднения при его пуске. Наличие данных нарушений при анализе выходного сигнала у ДКПВ будет свидетельствовать появлению неисправностей:

• В самой конструкции датчика;
• В элементе, задающий синхродиск;
• В зубцах.

Какая из частей прибора в итоге пришла в негодность, можно будет понять только после анализа характера изменения волн прибора на осциллограмме. Как правило, заменять требуется не сам датчик, а зубчатое колесо, которое за время эксплуатации пришло в негодность.

Признаки неисправности датчика коленвала ВАЗ-2114

Одну из самых важных ролей в стабильной работе двигателя играет датчик положения коленчатого вала. Именно из-за неисправности этого единственного датчика вся электрическая схема управления двигателем может отказаться работать, и мотор не будет заводиться

Важно знать, какие имеются у датчика коленвала ВАЗ-2114 признаки неисправности, чтобы избежать дополнительных проблем с устройством

Виды датчиков положения коленчатого вала

Датчики коленчатого вала отличаются по своим особенностям конструкции:

• магнитные;
• оптические;
• построенные на эффекте Холла.

Магниторезистивный тип датчика осуществляет свою работу под воздействием магнитного поля, которое возникает от находящегося поблизости постоянного магнита. Оптические датчики, в свою очередь, оснащены встроенным зубчатым диском. Датчик с эффектом Холла напоминает своим принципом работы распределитель зажигания, так как сила тока в нем изменяется в зависимости от силы магнитного потока.

Роль зубчатого колеса

Этот механизм обязательно должен располагаться вместе с датчиком положения коленчатого вала. Механизм взаимодействия этих деталей устроен следующим образом: когда зубья проходят в непосредственной близости с датчиком, направление магнитного потока изменяется, в это время датчик передает уже измененный сигнал в блок управления двигателем. При получении новых данных от датчика распредвала, блок проводит синхронизацию с форсунками и подает искру на цилиндр.

Особенности датчика коленвала ВАЗ-2114

Модель ВАЗ-2114 оснащена датчиком положения коленчатого вала магнитного типа. Такой датчик можно применять ко многим моделям переднеприводных ВАЗ, которые имеют инжекторный двигатель на 16 или 8 клапанов. Также большое распространение имеет датчик с маркировкой ВАЗ-2112.

Датчик коленвала располагается на кронштейне масляного насоса, в то время как зубчатый диск крепится на его шкиве. Таким образом, датчик будет расположен под капотом автомобиля в правом переднем углу. Благодаря такому местоположению, до него будет нетрудно добраться, а провести замену с легкостью сможет даже новичок.

Чтобы заменить датчик коленчатого вала, необходимо отсоединить штекер с проводами, а затем отвернуть крепежный винт. Эти несложные движения помогут без труда осуществить операцию по замене детали. Чтобы поставить датчик на место, следует провести действия в обратном порядке

При проведении работы важно следить, чтобы в месте крепления детали не было грязи. Когда вы установите датчик, необходимо обязательно проверить ширину зазора с зубчатым диском – она не должна превышать 1 мм

Признаки неисправности датчика коленвала ВАЗ-2114

Специалисты сходятся во мнении, что датчик коленвала на автомобилях ВАЗ отличается своей надежностью и выходит из строя достаточно редко. Одной из самых распространенных причин поломки этой детали является банальное обрывание проводов или же грязь и масло, которые попадают в зазор между датчиком и зубчатым диском. Также следует учесть, что функционирование датчика нередко нарушается из-за удара или столкновения во время езды.

При поломке датчика коленвала ВАЗ-2114, признаки неисправности его могут быть такими:

1. Холостые обороты двигателя «плавают».
2. Вы замечаете недостаточную мощность мотора.
3. В цилиндрах слышны детонационные стуки.
4. Двигатель может самостоятельно набирать или сбрасывать обороты.
5. Двигатель отказывается запускаться.
6. В салоне автомобиля горит предупреждающая лампочка.

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
2. Если с зазором все в порядке, до демонтируем устройство с авто.
3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

• вольтметр, желательно цифровой;
• мегаомметр;
• измеритель индуктивности;
• сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке.
Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов.
На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Варианты датчиков коленвала на ВАЗ-2114

Датчик положения коленчатого вала

Рассматривая вопрос неисправности датчика коленчатого вала, стоит обратить особое внимание на возможные варианты данной детали. По техническим данным завода изготовителя существует несколько изделий, которые можно различить по конструктивным особенностям и принципу действия:

• Индуктивный . Внутри изделия располагается металлический стержень, который окружен магнитом. Все изделие имеет медную обмотку, которая выведена к проводам подключения. Когда рядом с датчиком находится металлическая деталь, на стержне появляется импульс, уходящий к ЭБУ.
• Датчик холла расположенный внутри датчика коленчатого вала . Когда металлическое изделие присоединяется к нему, его состояние меняется.
• Частотные . В данном случае, электронный блок управления посылает определенный импульс, и когда к датчику подходит металлическая деталь, частота этого импульса меняется, чем дает сигнал ЭБУ.

Признаки неисправности

Месторасположение датчика коленвала возле маховика

Признаков неисправности датчика положения коленчатого вала не так и много. Как показывает практика, во многих случаях, проблемы с изделием вызываются тем, что на нём налипает грязь или налет, который не дает считывать данные, или делает эту операцию некорректной.

Итак, рассмотрим основные признаки неисправности ДПКВ:

Схематическое обозначение расположения датчика коленвала относительно маховика

• Нестабильный режим на холостом ходу.
• Плавают обороты. Это будет видно по показаниям тахометра на приборной панели. Выглядеть это будет так: автомобиль набирает обороты, а потом они резко падают в одном и том же режиме работы.
• Потеря мощности.
• Провалы при разгоне.
• Автомобиль заводятся очень плохо.

При этом стоит демонтировать датчик и провести ему диагностику. Ее можно сделать простым способом – мультиметром, или при наличии осциллографа – этим прибором.

Наглядный пример расположение датчика относительно маховика

Также, кроме признаков неисправности стоит рассмотреть причины, по которым датчик положения коленчатого вала может выйти из строя:

• Деформация или разрушение корпуса.
• Короткое замыкание, которое привело к повреждению обмотки.
• Износ.

Методы диагностики

При демонтированном датчике, можно провести диагностические операции, которые точно определят, состояние изделия и его работоспособность. Итак, рассмотрим, методы диагностики ДПКВ:

1. При помощи мультиметра . При этом необходимо замкнуть разъемы подачи питания на сопротивление. Нормальный показатель должен составлять 500-700 Ом.
2. Второй способ, также предусматривает использование мультиметра . На нем устанавливается показатель 200 милливольт, а к сердечнику датчика подноситься металлический предмет. Если датчик исправный, то на мультиметре будет видно колебание показателей.
3. При помощи осциллографа . Этот прибор показывает самый точный результат со всех способов диагностики. Тест проводится в разных режимах: на 800 оборотах (то есть на холостых), 2000 и по нарастающей до 6000. В зависимости от результата на экране, можно установить причину неисправности.

Осциллограмма проверки датчика коленвала

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

• Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
• Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
• Управление системой зажигания.
• Управление системой изменения фаз газораспределения;
• Управление системой абсорбирования паров топлива;
• Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Неисправности датчика

О неисправностях датчика коленвала могут свидетельствовать следующие симптомы:

• неожиданно останавливается работа двигателя;
• двигатель работает неустойчиво во время холостого хода;
• заметны явные пропуски искр;
• заметно снижается мощность двигателя, особенно на подъемах;
• обороты двигателя самопроизвольно повышаются или снижаются;
• при различных динамических нагрузках заметно появление детонации;
• сложности с запуском двигателя и многое другое.

Все вышеперечисленные примеры, взятые отдельно или вместе, свидетельствуют о том, что датчик пора менять. Чтобы полностью удостовериться в том, что обязательно нужна замена датчика коленвала на ваз 2110 или других моделях, нужно провести тестирование.

Тест датчика на работоспособность

Проверить датчик можно несколькими способами. Каждый из методов подразумевает наличие определенных приборов. Рассмотрим два основных способа проверки, которые дают точные результаты.

После снятия датчика, а как это сделать, будет подробно описано ниже, нужно его тщательно осмотреть. Визуальный осмотр поможет определить состояние сердечника, контактной колодки и самих контактов. Если заметны бывают на датчике следы от грязи, не дающие провести нормальный осмотр, следует их удалить при помощи тряпочки, намоченной в спирту или бензине. Также чистыми должны быть всегда контакты

Кроме того, при демонтаже нужно обратить особое внимание на расстояние между сердечником датчика и диском. Если оно не близко к значению 0,6-1,5 мм, значит датчик, скорее всего, имеет дефекты. Если же все в норме, это вовсе не означает, что датчик рабочий

Только омметр позволит определить наличие явных неисправностей в работе датчика коленвала. Замерять данным прибором следует сопротивление обмотки датчика синхронизации. Нормальное значение, выведенное омметром, должно быть равным 550-750 ом. Чтобы не сомневаться, рекомендуется заранее уточнить в инструкции по эксплуатации автомобиля точные параметры, которые в зависимости от производителя могут быть разными. Если значение, данное замером омметра, будет отличаться от указанных, значит с датчиком проблемы.

Если же все в норме, это вовсе не означает, что датчик рабочий. Только омметр позволит определить наличие явных неисправностей в работе датчика коленвала. Замерять данным прибором следует сопротивление обмотки датчика синхронизации. Нормальное значение, выведенное омметром, должно быть равным 550-750 ом. Чтобы не сомневаться, рекомендуется заранее уточнить в инструкции по эксплуатации автомобиля точные параметры, которые в зависимости от производителя могут быть разными. Если значение, данное замером омметра, будет отличаться от указанных, значит с датчиком проблемы.

Другой вариант проверки подразумевает более объемное тестирование. Для его проведения понадобится наличие следующих инструментов:

• вольтметра;
• измерителя индуктивности;
• мегаомметра;
• сетевого трансформатора.

При измерениях, проводимых данным способом, температура воздуха должна быть равна 20-22 градусам. Что касается сопротивления обмотки, то его измеряем методом, описанным выше.  Итак:

• Чтобы определить индуктивность обмотки датчика оборотов коленвала нужно будет применить измеритель индуктивности. Он покажет, как работает индуктивная катушка, емкость и сопротивление. Значение нормальной индуктивности должно быть равным 200-400 мГц.
• Сопротивление изоляции проверяется уже при помощи мегаомметра. При напряжении 500 В данный показатель не должен превышать 20 Мом.

Примечание

Если вдруг в процессе ремонта датчика коленвала произойдет неосторожное намагничивание диска синхронизации, придется использовать уже для тестирования сетевой трансформатор.. Исходя из тех результатов, которые дают приборы, можно выяснить точно, работает датчик или нет.. Исходя из тех результатов, которые дают приборы, можно выяснить точно, работает датчик или нет.

Исходя из тех результатов, которые дают приборы, можно выяснить точно, работает датчик или нет.

Советы и рекомендации

В процессе выполнения диагностических и ремонтных работ неопытным мастером могут быть допущены серьезные ошибки, которые негативно отразятся, как на работоспособности самой детали, так и на других устройствах и агрегатах машины. Чтобы обезопасить себя от подобных неприятностей, рекомендуется придерживаться следующих рекомендаций:

• При выполнении ремонтных работ следует отказаться от курения. При удалении датчика возможно появление определенного количества смазочной жидкости, которая является легко воспламеняющейся субстанцией.
• При измерении сопротивления мультиметр должен быть переведен в соответствующий режим работы. Некоторые режимы, с помощью которых можно определить этот параметр электрической цепи также не подходят. Например, при выставлении тумблера в диапазон измерения сопротивлений до 200 Ом, номинальное значение ДПКВ (500–700 Ом) окажется за его пределами, что приведет к ложноположительным результатам определения неисправности этой детали.
• Если ДПКВ вышел из строя по причине сильного загрязнения, то новая деталь также может прослужить очень недолго. Чтобы существенно увеличить ресурс работы ДПКВ, рекомендуется устранить протечки масла, которые способны в течение незначительного промежутка времени покрыть все детали. Такая пленка, как магнит притягивает к себе пыль и грязь.
• Приобретать новую деталь следует только в заслуживающих доверие торговых организациях. Выход ДПКВ по причине заводского брака является довольно частой причиной, если датчик приобретается на специализированных рынках. Косвенным признаком некачественной запчасти является ее стоимость. Обычно, контрафактные запчасти продаются в 2–3 раза дешевле, в сравнении с оригинальными изделиями.
• При замене датчика следует качественно подсоединить к нему провода. Если этого не сделать, то разъем может отделиться от контактов при движении по ухабистой дороге, что приведет к прекращению поступления импульсов от ДПКВ на ЭБУ автомобиля.

Как проверить датчик коленвала ВАЗ 2112, подробно изложено в этой статье. Если устранять поломку строго по инструкции, то с этой работой может справиться даже неопытный человек. При возникновении сомнений в собственных силах, не следует рисковать «здоровьем» автомобиля. Работа по замене ДПКВ осуществляется многими специализированными станциями технического обслуживания, стоит относительно недорого и не требует значительных временных затрат.

В чем заключаются функции датчика коленвала?

Принцип работы датчика положения коленвала можно выразить в генерации синхроимпульсов напряжения таким образом, чтобы они были синхронны прохождению зубьев мимо торцов датчика. Получаемая форма осциллограммы напряжения близка к синусоиде. Получаемая же амплитуда напряжения, а также частота следования импульсов прямо пропорциональна частоте вращения сердца автомобиля – его двигателя. Поэтому, если двигатель работает на холостом ходу, то амплитуда напряжения должна быть не меньше 6 Вольт. А во время прокрутки движка с помощью стартера это значение должно быть более 5 Вольт.

Функции датчика коленвала заключаются в определении положений газораспределительного механизма и коленчатого вала движка. А информация, поступающая от него на систему управления двигателем, непосредственно влияет на впрыск топлива и зажигание. Конечно, мы не можем постоянно контролировать его работу, однако, зная, как работает датчик коленвала, мы можем периодически проводить его диагностику самостоятельно.

Можно это осуществить не самым быстрым способом, но все же: демонтируем деталь с двигателя и проверяем его сопротивление, которое должно колебаться в пределах 550-750 Ом. Если же это не так, следовательно, деталь неисправна и нуждается в срочном ремонте либо же вовсе замене

Помните, что датчик коленвала играет одну из ведущих ролей, поэтому крайне важно следить за его состоянием

Датчик положения коленчатого вала – всё про датчик коленвала

Современное чудо инженерной мысли – автомобиль, очень сложно представить себе без обилия электронных систем. Электронные системы по своей функциональности можно разделить на следующие системы управления: двигателем, ходовой частью и трансмиссией и салоном (безопасность и комфорт).

Вот именно об одной из таких систем, которая контролирует работу системы впрыска топлива, по сути движения автомобиля. Это датчик положения коленчатого вала. Что собой представляет датчик коленвала

Датчик коленвала в разных источниках (книгах, инструкциях, описаниях или каталогах) может иметь несколько равноправных наименований. ДПКВ – датчик положения коленчатого вала, датчик синхронизации. Чуть реже встречается название «датчик ВМТ».

Датчик оборотов коленвала, без оговорок можно назвать единственным датчиком, неисправность которого приводит к остановке двигателя.

Почему так? Дело в том, что датчик коленвала, задача которого выполнять синхронизацию работы топливных форсунок или системы зажигания. То есть сбой в его работе приводит к сбою, соответственно системы впрыска топлива.

Датчик коленчатого вала в процессе работы подаёт сигналы (сообщает) ЭБУ о положении коленвала, частоте и направлении вращения коленвала. Принцип работы датчика коленвала может отличаться в зависимости от типа применяемого датчика на конкретной модели автомобиля. Типы датчика оборотов коленвала

Магнитные (индуктивного типа). Датчики коленвала этого типа не требуют для себя отдельного источника питания. Для сигнала ЭБУ напряжение индуцируется в тот момент, когда зуб синхронизации проходит сквозь магнитное поле, образованное вокруг датчика. Помимо контроля за оборотами коленвала, датчик коленвала используется и как датчик скорости. Датчик Холла (в основе эффект Холла). Движение тока начинается в момент приближения к датчику изменяющегося магнитного поля. Диск синхронизации перекрывает магнитное поле, и его зубья взаимодействуют с магнитным полем датчика. Датчик оборотов коленвала этого типа применяется ещё и как датчик распределителя зажигания. Оптический датчик. В датчиках этого типа диск синхронизации выполнен с пазами (зубьями) или отверстиями. Диск прерывает световой поток между приёмником и светодиодом. Приёмник, перерабатывая полученный световой поток в импульс напряжения, передаёт его в ЭБУ.

Разбираемся с датчиком кислорода

Определять артикулы датчиков нужно не по модели двигателя и даже не по нормам Евро, а только по блоку ЭБУ.

Разновидности датчиков концентрации кислорода (ДКК)

Число датчиков кислорода может равняться двум или одному – всё зависит от норм экологии. Также АвтоВАЗ использовал две разновидности датчиков – 0 258 005 133, 0 258 006 537 (артикулы BOSCH). Первые из них совместимы с контроллерами BOSCH M1.5.4, MP7.0 и Январь 5.1. Более новые датчики подключались к ЭБУ BOSCH M7.9.7 (Январь 7.2). Датчики двух разных типов отличаются даже внешне.

Красной стрелкой у нас отмечен первый, то есть основной датчик. Верхнее фото соответствует двигателю 21124 (1,6 л).

Местоположение датчиков (21124 и 21120)

Моторы ВАЗ-21120 (1,5 л) могли отвечать стандарту Евро-3, и тогда за основным датчиком приваривался «удлинённый» катализатор. Второй датчик находился за ним, то есть за «банкой». Уточним:

• Стандарту Евро-2 соответствует конструкция с одним датчиком (основным);
• При переходе к нормам Евро-3 добавился второй датчик (синяя стрелка).

Кстати сказать, 24-й мотор может отвечать нормам Евро-4.

Как заменить датчик коленвала на ВАЗ 2110: пошаговая инструкция

Процедура установки датчика коленвала на ВАЗ 2110 не предоставляет особых трудностей – алгоритм обслуживания заключается в демонтаже старого и установке нового элемента. В связи с этим для замены элемента не требуется специализированного оборудования – весь процесс выполняется парой торцовых ключей на «10», также не лишним будет изоляционная лента и герметик.

Чтобы заменить электромагнитных датчик коленвала необходимо:

• В первую очередь отключить аккумуляторную батарею, чтобы предотвратить возможность короткого замыкания, а также снять дампы памяти с датчиков самого коленвала, распредвала и ЭБУ двигателя;
• Далее находим непосредственно сам датчик – деталь находится на крышке масляного насоса, рядом со шкивов электрогенератора;

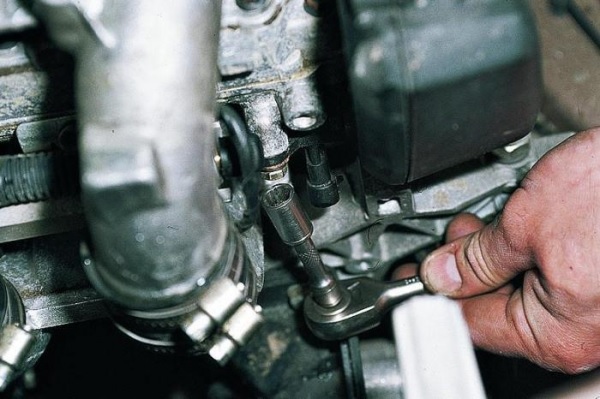

• Затем отключаем все провода, ведущие к механизму, и аккуратно с помощью гаечных ключей демонтируем сам датчик;
• Посадочные места механизма желательно зачистить надфилем от следов коррозии, а само место крепления индикатора – от следов старого герметика;
• Далее проводим диагностику прибора, после чего при необходимости перебираем механизм или устанавливаем новый элемент;
• Во время установки нового датчика не лишним будет позаботиться об изоляции проводки и герметичности самого элемента.

При завершении всех процедур необходимо обратно подключить аккумуляторную батарею и завести двигатель автомобиля. В случае успешного зажигания силового агрегата, а также при ровном холостом ходе процедуру замены датчика коленвала можно считать успешной.
Не экономьте на качестве самого индикатора – приобретайте только оригинальный набор комплектующих. Установка более бюджетного аналога из Китая скорее навредит автомобилю – в данном случае экономия на запчастях неуместна.

Немного о коленчатом вале

Коленвал – это самый важный элемент любого двигателя внутреннего сгорания. Он приводится в движение стартером (в момент пуска) и поршнями (в режиме работы). От него передается крутящий момент на коробку перемены передач, систему газораспределения, вспомогательные механизмы. И чтобы впрыск топлива был произведен своевременно, искра образовалась в нужный момент, необходим датчик коленвала ВАЗ-2110.

Он отслеживает положение шкива и передает сигнал на электронный блок управления. На шкиве имеются зубья, расстояние между ними одинаковое. Но в одном месте имеется пропуск – два зуба отсутствуют. Датчик положения реагирует на приближение металла. При прохождении возле датчика пустой области происходит генерация сигнала – блок управления оповещается о том, что произошел один оборот коленчатого вала.

Замена датчика

На рынке представлено десятки производителей, которые выпускают оригинальные реплики запчастей на ВАЗ. Мастера рекомендуют выбирать универсальный контроллер бренда MASTER SPORT, артикул дпкв на ВАЗ 2110–2115 2112–3847010. Корпус изготовлен из высокопрочного пластика, где находится стальной стержень, работа детали основана на принципе электромагнитной индукции.

Замена дпкв проводится на выключенном двигателе. При установке необходимо соблюдать расстояние между передающим зубом диска и чувствительным элементом. Для Лады минимальное расстояние должно быть 1 мм., допускается увеличение зазора до 1.2 мм.

В комплекте к датчику идет регулировочная шайба, которую необходимо использовать, элемент позволит при затяжке болта крепежа дпкв правильно отрегулировать зазор. Если водитель самостоятельно поменял датчик, но не провел корректировку зазора, ЭБУ будет получать нестойкий сигнал, это приведет к неслаженной работе ДВС.

Мастера рекомендуют иметь расходиник при себе, выйти из строя контроллер может внезапно, при этом авто просто заглохнет посреди дороги. Замена датчика занимает 5 минут и не требует большого опыта и специальных инструментов.
