Датчик кислорода на ваз 2114

Диагностика

Как всегда, перед заменой любого устройства, его необходимо проверить на работоспособность. Для диагностики лямбда-зонда сгодится обычный мультиметр, на шкале его показаний могут быть следующие значения:

• 0.8-0.9В – нормальный показатель верхнего уровня сигнала;
• 0.1-0.2В – стандарт для нижнего.

По заявлению производителя эксплуатационный срок устройства составляет более чем 80 тысяч км пробега. Но только при условии, что все требования ГОСТа в процессе изготовления датчика кислорода были соблюдены. Отзывы бывалых шоферов и правда подтверждают высокий ресурс изделия. Более того, по их словам в среднем лямбда-зонд служит в два раза дольше, а это ни много ни мало – 160 тысяч км.

Какое влияние ДК оказывает на работу двигателя?

Исправный датчик кислорода – это залог бесперебойного функционирования силового агрегата. Минимальное снижение характеристик смеси воздуха и топлива, которое контролирует именно этот прибор, приводит к снижению эффективности мотора. Устойчивые обороты, отсутствие колебаний и в принципе правильная работа двигателя напрямую зависит от лямбда-зонда.

Если при резком нажатии на педаль газа, происходят рывки автомобиля, а силовой агрегат отчетливо троит, есть вероятность выхода из строя ДК. Весьма возможно, что такое поведение машины обуславливается невозможностью лямбда-зонда подстроить смесь под обороты двигателя.

Кроме того, когда замечается повышенный выброс выхлопных газов в окружающую среду причина также скорее всего в датчике кислорода. Ведь именно он отвечает за уничтожение остатков вредных веществ в выхлопной трубе.

В чем секрет эффективности прибора?

Если нет желания прибегнуть к процедуре замены лямбда-зонда раньше выхода его эксплуатационного срока, рекомендуем придерживаться некоторых рекомендаций:

• не игнорируйте требований, указанных в руководстве к ВАЗ 2114, используйте только оптимальную марку бензина;
• добавляя отдельные присадки в топливо, убедитесь в их качестве и совместимости с вашей маркой автомобиля;
• скажите нет герметикам в качестве фиксирующего элемента во время установки датчика;
• при проблемах со стартом мотора, не стоит мучить автомобиль бесперебойно крутя стартер, всегда выдерживайте определенную паузу между попытками;
• диагностируя цилиндры никогда не отключайте свечи;
• лямбда-зонд имеет свой температурный предел, который составляет 950 градусов, поэтому избегайте перегрева выхлопной системы;
• агрессивные вещества химического типа способны навредить электродам датчика кислорода, исключите вероятность их использования для обработки главного элемента ДК;
• соединение лямбда-зонда и выхлопной трубы всегда должно быть герметичным, следите за этим.

Основные симптомы неисправностей

Каждый автовладелец знает, что машина всегда предупреждает о будущей поломке. Намеки могут совершенно разными, но факт остается фактом! Поэтому если быть предельно внимательным к поведению своего транспортного средства проблему можно решить еще до ее появления.

Если говорить конкретно про датчик кислорода ВАЗ 2114, признаки неисправностей могут быть такими:

• нестабильные обороты, машина глохнет при мягком нажатии на педаль акселератора;
• снижение динамических характеристик автомобиля;
• повышенный расход топлива;
• постоянное потрескивание в области катализатора после отключения двигателя;
• появление аромата, напоминающий протухшие яйца – объясняется такая вонь просто, в катализаторе чрезмерно много несгоревшего бензина.

Даже если выход из строя датчика кислорода на лицо, не спешите отправляться за его покупкой. Дело в том, что в зависимости от года выпуска на ВАЗ 2114 могут быть установлены разные модификации ДК. Так на старых авто производитель устанавливал однопроводные устройства, сейчас в ходу четырехпроводные.

Что будет, если отключить лямбда-зонд?

Те, кто намерен игнорировать требования производителя и отключить датчик кислорода, должен готовиться к пагубным для двигателя последствиям:

• мотор станет работать некорректно;
• уровень содержания вредных веществ в выхлопных газах существенно увеличится;
• повысится расход;
• возникнет потребность в переустановки программного обеспечения ЭБУ.

Исходя из этого каждый обладатель четырнадцатой модели должен сделать определенные выводы. Чтобы не раздувать из мухи слона проще собственными руками своевременно все исправить. Ну или на крайней случай посетить сервисную станцию обслуживания.

Как снять датчик кислорода, если WD-40 не помогает?

Если же просто обильная обработка химикатами не помогает, то можно прогреть систему, запустив двигатель. И после ее нагрева обильно смочить холодной водой и пробовать откручивать, если и это не помогает, то можно прибегнуть к прогреву датчика паяльной лампой и резко его остужать. Но тогда лямбда-зонд придет в негодность.

Такие кардинальные меры, как правило, применяются в последнюю очередь, потому что частые подобные способы расслабления резьбовых соединений не только ухудшают качество металла, но осуществляют вероятность риска возгорания около ремонтного пространства. Поэтому используйте все меры для предотвращения возникновения неожиданного огня.

Этот способ является самым продуктивным, потому что при интенсивном нагревании металла происходит его расширение, а резкое охлаждение к закалке. Тем самым осуществляется отслаивание всех инородных и производных тел, возникших на поверхности и расслаблению соединения. Если даже вы и воспользовались данным методом, то второй раз вряд ли придется это повторять, потому что к тому времени потребуется замена выхлопной системы. Это связано с прогоранием металла насквозь под постоянным воздействием высоких температур и едких газовых образований изнутри, и коррозии снаружи.

1. После некоторого времени и видимого удаления ржавчины, можно приступать к демонтажу. После проведения подобных операций, как правило, датчик легко откручивается.
2. После демонтажа, следует место установки датчика внимательно осмотреть на предмет грязи и повреждений, при обнаружении таковых требуется их удалить. А все имеющиеся неровности зачистить мелким напильником или наждачной бумагой.
3. Установка лямбда-зонда производится в обратном порядке. Надевается разъем и аккуратно укладывается и прикрепляется провод обратно к патрубку охлаждения хомутами. Специализированных настроек производить не требуется.

Обманка кислородного датчика

Если появились симптомы неисправности каталитического нейтрализатора или лямбда-зондов, то решить возникшую проблему поможет обманка. Она может быть как механическая, так и электронная. Первую можно изготовить самостоятельно при наличии требуемых инструментов и умений.

Для установки механической обманки необходимо:

• Снять родной датчик кислорода с транспортного средства.
• Вкрутить лямбда-зонд в обманку. При этом может потребоваться установка герметизирующих шайб или колец.

Собранную конструкцию из датчика и обманки следует вкрутить в посадочное место.

При применении электронной обманки она подключается к клеммной колодки взамен родного лямбда-зонда. На место датчика ставится заглушка.

Добро пожаловать! Датчик кислорода – его ещё называют лямбда-зонд, благодаря нему автомобиль устойчиво работает на холостых оборотах при прогретом двигателе, а так же у автомобиля появляется чистый выхлоп благодаря данному датчики, потому что данный датчик за этим внимательно следит и не допускает выброса в атмосферу слишком много вредных вещёств которые не к чему хорошему не приведут, и тем самым он делает выхлоп чище и контролирует его при разных температурах двигателя.

Примечание! Для того чтобы заменить кислородный датчик, вам нужно будет запастись: Основным набором гаечных ключей и обязательно перчатками, потому что при работе данный датчик нагревается до очень высоких температур из-за которых вы можете очень сильно обжечься!

Где находится датчик кислорода? На разных двигателях он находиться в разных местах, а именно на самых первых автомобилях с двигателем 1.5 данный датчик всего ставился один и располагается он на самой приёмной трубе автомобиля, в самой нижней части автомобиля для примера смотрите фото ниже на котором данный датчик указан стрелкой:

Теперь что касаемо автомобилей с двигателем 1.6 так вот на данных двигателях датчик кислорода для того чтобы его увидеть, уже не нужно лезть не под какую машину а можно просто открыть капот и вы его сразу же увидите, всё дело в том что данный датчик располагается не на приёмной трубе автомобиля как на двигателе 1.5 а сразу же он вкручен в выхлопной коллектор (На фото ниже указан красной стрелкой), но помимо этого датчика посмотрите внимательно у вас может быть ещё один точно такой же датчик (На фото он указан синей стрелкой), то есть на более новые автомобили устанавливался не один данный датчик а целых два, но повторюсь не на всех автомобилях присутствует этот самый второй датчик, поэтому внимательно выпускной коллектор осмотрите прежде чем приступать к замене самого верхнего кислородного датчика.

Когда нужно менять датчик кислорода? Он подлежит замене в том случае, если автомобиль у вас начал мягко говоря тупить, а именно стал потреблять гораздо больше топлива чем это нужно, а так же начать неустойчиво работать на холостом ходу, стал хуже разгоняться и т.д.

Все эти признаки указывают на неисправность данного датчика, ах да, примерно датчик кислорода приходит в негодность через 60.000 тыс и выше километров, поэтому если вы уже давно не меняли данный датчик и автомобиль у вас начал тупить, то скорее всего дело в нём, но всё же чтобы не ошибаться мы в данной статье выложим видео-ролик о том как нужно проверять данный датчик на работоспособность.

Из-за чего датчик кислорода может быстрее выйти из строя? Один из наиболее часто задаваемых нам вопросов, в общём данный датчик выходит из строя быстрее всего только по нескольким причинам, а именно из-за некачественного бензина, из-за пришедших в негодность маслосъёмных колец, и из-за неправильно настроенной рабочей смеси и неправильно выставленного зажигания, данный датчик выходит прежде временно из строя.

Описание кислородного датчика

Что же такое датчик кислорода ВАЗ 2114, какими симптомами поломок характеризуется это устройство, для чего оно используется? Для начала предлагаем ознакомиться с основными характеристиками регулятора.

Предназначение и местоположение

Лямбда зонд представляет собой электромеханический контроллер, использующийся для определения содержания объема кислорода в отработанных газах. Эксплуатация датчика кислорода ВАЗ 2114 и 2115 является обязательной в этих моделях из-за требований экологичности выше «Евро 2». Суть в том, что экологические нормы сегодня требуют от машин минимального содержания вредных примесей и веществ в отработанных газах. А снизить их уровень возможно только в результате образования оптимальной топливовоздушной смеси.

Что касается расположения лямбда зонда, то это устройство может быть установлено в разных местах, в данном случае все зависит от модификации силового агрегата. В «четырках», оснащенных ДВС объемом 1.5 литра, кислородный регулятор устанавливается на приемной магистрали, получить доступ к устройству можно только из-под днища. В моторах объемом 1.6 литра расположение кислородного датчика более удобное, поскольку он установлен на верхней части корпуса выпускного коллектора.

Обозначение контактов устройства

Устройство и принцип работы

Основные с оставляющие элементы регулятора:

1. Наконечники, выполненные из керамики и оснащенные защитными экранами, а также технологическими отверстиями для отбора выхлопных газов и атмосферного воздуха. Данные компоненты считаются основными, они представляют собой электроды, с которых снимается разность потенциалов.
2. Токопроводящий компонент, нагревающийся до высоких температур. Эта деталь устанавливается внутри наконечников.
3. Токосъемник электрического импульса, он располагается на средней части.
4. Металлический корпус с резьбой. В него монтируются все компоненты кроме чувствительных частей наконечников. Резьба необходима для крепления устройства.
5. Провода, зафиксированные с помощью уплотнительного элемента. Как правило, это два белых проводка, использующиеся для контакта с системой подогрева, а также один черный провод — сигнальный и белый (либо черный) — масса, то есть заземление.

Принцип действия устройства аналогичный гальваническим компонентам. Кислородный контроллер должен разогреваться до 300-400 градусов при работе, это позволяет обеспечить наиболее оптимальную проводимость циркониевого электролита. Соответственно, эти показатели обеспечивают наиболее оптимальную функциональность лямбда зонда.

Принцип функционирования заключается в замере объема концентрации кислорода в воздухе и отработавших газах авто. В том случае, если концентрация меняется, на наконечниках регулятора образуется напряжение, которое может быть слишком высоким или низким, в зависимости от ситуации. Образование низкого напряжения связано с избытком объема кислорода в системе.

Если же системе недостаточно используемого кислорода, то на наконечниках устройства будет образовываться высокое напряжение. Данные об объемах передаются на управляющий блок, который, основываясь на полученных данных, производите регулировку подачи воздуха в цилиндры. Соответственно, так осуществляется регулировка объемов горючей смеси.

Фотогалерея «Расположение и разновидности»

В «Четырках» может использоваться несколько видов регуляторов:

1. Бош, каталожный номер 0258005133, соответствует нормам токсичности Евро-2. Он долгое время использоваться на моторах объемом 1.5 л, на ВАЗ 2114 с нормой Евро-3 такие лямбда-зонды стали применяться в качестве первых, они монтировались до катализатора. В качестве второго регулятора использовались контроллеры, оснащенные «обратным» разъемом.
2. Бош, каталожный номер 0258006537. Такие девайсы стали ставиться на машины, выпущенные после октября 2004 года. В таких устройствах конструкция подразумевает использование нагревательного компонента. Допускается установка кислородных контроллеров от других производителей, главное, чтобы их конструкция была идентичной (автор видео — Дмитрий Мазницын).

Замена датчика кислорода

Если возникает какая–либо поломка, датчик нужно заменить. Можно попробовать сделать это самостоятельно. Рассмотрим ситуацию замены лямбда-зонда на ВАЗе 2114:

1. Машину ставим на эстакаду или загоняем на яму и снимаем защиту мотора (для замены датчика с нейтрализатором).
2. Ищем провода от датчика кислорода, и по ним идем к самим датчикам, стоят они на катализаторе (первый до нейтрализатора, второй после).
3. Разрезаем хомуты, разъединяем разъемы.
4. Оставляем систему остывать.
5. Берем гаечный ключом на «22» или спец. головку и откручиваем датчик.
6. Берем новый датчик и так же устанавливаем его на место старого. Прикручиваем гайки.
7. Соединяем провода с разъёмам.
8. Новыми хомутами крепим провода к системе охлаждения (не допускать соприкосновения с выхлопной трубой).
9. Устанавливаем защиту в обратном порядке.

На остальных моделях машин замена датчика будет происходить идентично.

https://youtube.com/watch?v=68L_IkIfRu4

Проблемы при замене

При замене старый датчик может прикипеть к трубе. В этом случае действуйте так:

Щедро полейте wd – 40 и пробуйте открутить
Включаем двигатель, нагреваем выхлопную систему и откручиваем датчик
Пробуем нагреть (соблюдая осторожность) сам датчик и открутить его
Несильно обстучите молотком и пробуйте открутить заново
Если не помогает, попробуйте «термоудар». На хорошо разогретый датчик вылейте холодную воду

Попробуйте снова открутить.

Цена на датчик кислорода

Цена на датчик кислорода будет зависеть от региона и модели. Колеблется она от 1000 до 3000 р. Покупайте лямбда–зонд в специализируемых магазинах и только с гарантией.

Причины поломки датчика кислорода

• На корпус датчика попала охлаждающая, либо тормозная жидкость
• В используемом топливе большое содержание свинца
• Сильный перегрев датчика, вызванный неочищенным топливом (засорение фильтров очистки)
• Датчик просто выработал свой ресурс
• Механическое повреждение датчика во время движения автомобиля.

Вышедший из строя датчик скажется на работе автомобиля в целом и повлечет за собой дополнительные проблемы. Но по ним Вы сможете сразу определить возможную поломку датчика и провести своевременную его замену.

Сопутствующие проблемы при выходе из строя датчика кислорода

• Автомобиль стал потреблять больше топлива, чем обычно
• Автомобиль стал двигаться рывками
• Двигатель стал работать нестабильно
• Нарушилась нормальная работа катализатора
• При проверке на токсичность выхлопных газов — результат дает завышенные показатели.

В завершение хочется дать совет: чтобы в будущем избежать изложенных проблем – следите за работоспособностью лямбда-зонда. Проверяйте его состояние через каждые пять – десять тысяч километров пробега.

Датчик кислорода или как его еще называют лямбда-зонд – это такое небольшое устройство напоминающее свечу зажигание. Вкручивается оно в конструкцию выпускного коллектора, откуда и производит стабилизацию работы двигателя. Контроль за работоспособностью силового агрегата, осуществляется благодаря точному определению количества свободного кислорода в выхлопных газах.

Предлагаем познакомиться с кислородным датчиком поближе прямо сейчас! Обсудим принцип работы механизма и его конструкцию, главные причины неисправностей и самостоятельный ремонт. Об этом и многом другом, далее в публикации.

ПРИЧИНЫ ВЫХОДА ИЗ СТРОЯ И ДИАГНОСТИКА ЛЯМБДА ЗОНДА

Несмотря на высокую надежность лямбда зонда, осуществлять его замену рекомендуется после пробега 80000 км. И хотя работоспособность зонда сохраняется в течении длительного времени, его чувствительность падает и показатели работы мотора ухудшаются.

Причинами, нарушающими работу лямбда зонда могут быть:

1. Перегрев корпуса.
2. Нарушение герметичности соединения с трубой коллектора.
3. Внутренняя разгерметизация.
4. Засорение контактов при использовании некачественного бензина.
5. Попадание масла в бензин.
6. Неправильно выставленный угол опережения зажигания.

Если в процессе эксплуатации ВАЗ-2114 появились признаки, характеризующие неправильную работу лямбда зонда, то необходимо:

• Выяснить, какой датчик установлен на автомобиле.;
• Визуально осмотреть лямбда зонд;
• Проверить работоспособность датчика.

Все эти операции нетрудно выполнить самостоятельно:

1. В зависимости от того, в каком году выпущен ВАЗ 2114, в его коллектор устанавливаются как однопроводные датчики, так и датчики, оснащенные устройством подогрева (четырехпроводные). Если принимается решение о замене лямбда зонда, то желательно, чтобы новый датчик был того же типа.
2. Проводя визуальный осмотр, желательно проверить работу системы подачи топлива и напряжение бортовой сети. Кроме того нужно убедиться в отсутствии внешних повреждений проводов и корпуса. Если выяснится, что наконечник покрыт сажей, свинцом или нагаром, то датчик скорее всего придется заменить.
3. Проверяют работоспособность лямбда зонда цифровым вольтметром. Для этого нужно, параллельно с вольтметром, подключить его к системе подачи топлива. При увеличении числа оборотов прогретого двигателя до 1500 об/мин, показания вольтметра должны быть на уровне 0,5 В. Другие показатели свидетельствуют о неработоспособности датчика.

Проверка датчика кислорода вольтметром

Большое значение для определения причин, вызвавших поломку кислородного датчика, имеет правильная трактовка параметров типа “ошибка лямбда зонда”, которые выдает бортовой компьютер ВАЗ 2114. Наиболее часто встречается “ошибка 0134” (нет отклика от датчика).

Именно при появлении такой информации можно попробовать осуществить ремонт лямбда зонда своими руками.

Где находится датчик кислорода (лямбда-зонд)?

Для двигателя 1,5л

Лямбда зонд (под номером 11) устанавливается в выхлопной системе на приемной трубе. Вкручивается с верху, перед резонатором или проставкой (если резонатора нет). Иными словами: ставьте автомобиль на яму, и ищите по всей выхлопной системе датчик, торчащий на верх. Датчик кислорода – единственный датчик, который устанавливается в выхлопную систему – поэтому не промахнетесь.

Для двигателя 1,6л

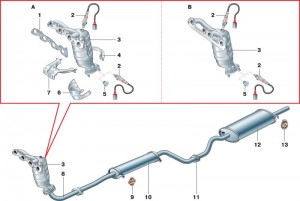

Выхлопная система для двигателя 1,6л

Выхлопная система данного двигателя немного отличается от выхлопной системы 1,5л

Обратите внимание на рисунок: В данной системе выхлопа запланированы 2 датчика кислорода (по номером 2) — оба находятся на катоколлекторе. На данные двигатели устанавливается как 1 так и 2 датчика концентрации кислорода: Норма токсичности Евро-2 — 1 датчик кислорода, Евро-3 — 2 датчика кислорода

Восстановление

Можно ли восстановить неработающий датчик? Сделать это можно лишь в одном случае – если причиной неисправности стал плохой контакт и сам датчик нормально работает. Также можно попробовать удалить нагар внутри. Но для этого датчик нужно вынуть наружу и опустить его в агрессивную среду (уайт-спирит или бензин)

Обратите внимание: для очистки нельзя использовать наждачную бумагу, надфиль и другие шероховатые предметы. Чтобы не повредить наконечник, воспользуйтесь мягкой ветошью, смоченной в растворителе

Обработав уайт-спиритом чувствительный элемент, можно вернуть работоспособность датчику. Но не факт, что после чистки он будет точно производить замеры. В идеале данный элемент необходимо менять целиком. Благо операция несложная, ее можно сделать своими руками. Как именно – расскажем ниже.

Что такое лямбда зонд, принцип действия и его виды

Итак, датчик воздуха — это небольшое устройство, которое установлено в выпускном коллекторе любого современного автомобиля и служит для оценки концентрации остаточного кислорода в отработавших газах. Благодаря показаниям этого устройства компьютерный блок вашего автомобиля получает данные на основе которых производит приготовление горючей смеси. Лямбда зонд учитывает остаточную концентрацию кислорода в сгоревшем топливе и подает сигнал на электронику о том, что вновь поступающую горючую смесь нужно либо обогатить, либо обеднить воздухом. Разумеется то, что при любой неисправности лямбда зонда может пострадать работоспособность двигателя машины.

Устройство лямбда зонда

Современный датчик воздуха представляет собой небольшое конструктивное устройство внутри которого имеется ряд взаимосвязанных деталей.

Конструкция лямбда зонда

1. Металлический корпус на котором имеется резьба. Она предназначена для фиксации датчика в посадочном отверстии;
2. Изолятор изготовленный из керамики;
3. Уплотнитель в виде кольца;
4. Проводники;
5. Защитная оболочка с отверстием для вентиляции;
6. Контакт;
7. Керамический наконечник;
8. Электрический нагреватель;
9. Отверстие для выпускного газа;
10. Стальная оболочка.

Как правило, начало измерений отработавших газов наступает при температуре 310-400 градусов. Именно при такой температуре специальный наполнитель в датчике обретает электропроводимость. Пока температура не достигла нужного значения, электронный блок управления автомобиля берет показания с других датчиков, а уже потом с лямбда зонда. Особенность его работы заключается в том, что выхлопные газы и атмосферный воздух разделены емкостью с токогенерирующим составом. В следствии определенных химических воздействий на эту емкость со стороны выхлопа и со стороны воздуха возникает разница концентрации кислорода на основе чего вырабатываться электрический потенциал. Значения этого потенциала отправляются на блок управления автомобилем.

Все датчики кислорода делятся на четыре типа в зависимости от количества проводов в их конструкции:

1. Однопроводные; 2. Двухпроводные; 3. Трехпроводные; 4. Четырехпроводные.

Виды лямбда датчиков

Все вышеперечисленные лямбда зонды бывают узкополосные и широкополосные.

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

• разгерметизация корпуса;
• проникновение внешнего воздуха и выхлопных газов;
• перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
• моральный износ;
• неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
• механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на видео:

Проверка датчика кислорода самостоятельно

Прежде чем приступать к замене лямбда зонда, необходимо убедиться в его неисправности, проверить датчик. Диагностика ДК обычно производится с помощью мультиметра или осциллографа, но прежде необходимо произвести внешний осмотр, потому что причина поломки может заключаться в оборванных проводах, плохом контакте в штекере.

Чтобы проверить кислородный датчик тестером, необходимо один из щупов прибора подключить к сигнальному проводу лямбда-зонда (плюсовой разъем, обычно с проводом красного цвета), второй подсоединить к массе (щуп с черным проводом). Выполняем измерения в следующем порядке:

• запускаем двигатель и прогреваем мотор;
• устанавливаем мультиметр в режим постоянного напряжения (предел измерения – 20 Вольт);
• не останавливая мотор, подключаем щупы к ДК, производим замер. Если движок холодный, при исправном датчике тестер обычно показывает напряжение примерно 0,5 V, по мере прогрева показания на дисплее прибора меняются от 0,1 до 0,9 V.

Следует отметить, что такая проверка дает приблизительные результаты, и судить о полной исправности датчика здесь нельзя (в этом случае не проверяется скорость срабатывания, другие характеристики). Так можно только убедиться лишь в том, что лямбда-зонд вообще работоспособен в целом.

Считывание ошибок

Проверка датчика кислорода ВАЗ 2114 может ограничиться простым считыванием ошибок с борта, вот самые распространенные, относящиеся к лямбде:

1. Ошибка Р0131 – это неполадки с уровнем сигнала, исходящего от устройства, он слишком низкий, указывающий, что смесь концентрированная.
2. Ошибка Р0132 – аналогичная неполадка с сигналом, только в случае это ошибки, сигнал высокий, указывающий на бедность топливной смеси.

Напряжение на датчике кислорода – это один из этапов проверки его работоспособности. Прежде, чем заменить или производить ремонт лямбда зонда своими руками, нужно внимательно посмотреть, поступает ли на устройство необходимое питание, каково состояние цепей контактов. Для этого процесса нужно открыть капот вашей четырнадцатой и снять датчик (его разъем закреплен небольшим хомутом на патрубке охладительной системы). Смотреть будем две цепи – элемента нагревания устройства и элемента считывания кислорода на корпусе датчика.

1. Чтобы посмотреть цепь нагревательного элемента, нужно взять мультиметр, подсоединить его минусовую клемму к движке,а плюсовую – к проводу В. Поворачиваем ключ в зажигании, смотрим на цифры мультиметра: если 12 В,то хорошо, меньше – это разряженный аккумулятор (в редком случае), обрыв цепи контактов (скорее всего). Еще вариант грешить на электронный блок управления, но тут бортовой комп обычно выдает ошибку.
2. Чтобы проверить цепь чувствительного элемента, нужно измерить напругу между проводами А и С. Ставим минусовую клемму мультиметра на провод С, плюсовую – на провод А. смотрим показатель на экране: если 0.45 В, то все в порядке. Если цифры нет или она колеблется в пределах 0.02 В – дело в цепи питания. Опять-таки вариант грешить на ЭБУ, но он не распространенный.

Полная диагностика лямбда-зонда возможна лишь при помощи осцилографа. Такого устройства нет у многих (при том, что многие в принципе не знают, что это такое и как выглядит). Проверка носит муторный характер, требуется специально обогащать и обеднять топливную смесь, чтобы сделать замеры.

Многие спрашивают, как убрать датчик кислорода ВАЗ 2114, имея ввиду то, что существуют заменители такого датчика. Не вижу смысла – устройства, имитирующие лямбду-зонд, не подходят под конструкцию выхлопной системы русского автопрома (по крайней мере, на самары). Электронный блок управления просто не считывает сигнал, который они ему подают.

Еще один момент: если пробег четырнадцатой превысил 100 тысяч километров, нужно просто поменять датчик кислорода, не дожидаясь его выхода из строя (что бывает редко). Если он и работает, то плохо, чувствительность уже не та, а это чревато увеличению расхода топлива.

Датчик кислорода (другое название – лямбда-зонд) – устройство, предназначенное для измерения уровня кислорода в смеси отработанных газов. С его помощью осуществляется корректировка пропорций кислорода и топлива в смеси, что обеспечивает максимальную эффективность работы двигателя и уменьшение расхода горючего.
