Как заменить задние колодки на рено дастер

Содержание:

Замена на полном приводе
Подробная инструкция по самостоятельной замене передних тормозных колодок
Процесс замены
Пошаговая инструкция для полноприводных авто
- Сборка механизма
Процесс замены
Замена колодок
Пошаговый процесс замены передних тормозных колодок
Характерные признаки выхода из строя тормозов
Когда менять передние тормозные колодки (регламент)?
- Какие колодки лучше выбрать?
- Передние тормозные диски на Рено Дастер
Снятие тормозного барабана на Рено Дастер 4х2
- - Renault > Duster
Выбор задних тормозных колодок на Рено Дастер
Замена колодок

Замена на полном приводе

Замена задних тормозных колодок Рено Дастер происходит примерно также как и других вариантах.

Конструкция

Берем ключ TORX-40 и откручиваем пару винтов, благодаря которым крепится к ступице барабан, и снимаем его
Снимаем и убираем при помощи пассатижей и отвертки нижнюю и верхнюю пружину
Отсоединяем пружину, которая регулирует зазор
Берем пассатижи, и откручиваем пружину опорной стойки и чашку пока в чашке не совместится наконечник стойки и отверстие
Все отделившиеся детали убираем
Вынимаем колодку
Берем отвертку и отсоединяем от рычага колодки наконечник стояночного тормоза
Отсоединяем наконечник у пружины и троса и снимаем тормозную часть
Отсоединяем пружину с планкой храпового механизма и убираем колодку
Собираем все в обратном порядке

Перед установкой новой детали, необходимо проверить состояние тормозных цилиндров, после чего чистим поверхность от грязи, и смазываем храповой механизм.

Замена колодок Рено Дастер с передним приводом имеет свои особенности.

Их необходимо свести, так же как и в первом варианте
Берем отвертку и снимаем колпачок ступицы
У подшипника ступицы выворачиваем гайку при помощи торцевой головки
Снимаем барабан делать это нужно вместе с подшипником

Далее проводим все работы, как и в версии с полным приводом. В конце барабан закрепляем при помощи новой ступичной гайки.

Как было сказано выше у внедорожника с разным приводом разные тормозные запчасти:

Полный привод имеет номер детали 440607493 R
Передний привод номер: 7701210109

Меняя колодки, меняются и стягивающие пружины с каталожным номером: 7701205518

Подробная инструкция по самостоятельной замене передних тормозных колодок

Меняем передние и задние тормозные колодки ваз 2110 самостоятельно

Итак, прежде чем приступить к замене колодок необходимо обратить внимание на уровень тормозной жидкости. Если он находится на максимальной уровне, шприцем необходимо немного откачать ее, чтобы при замене колодок жидкость не пошла наружу

Только не забудьте закачать ее обратно, после установки колодок.

Снимаем переднее колесо. Чтобы было легче открутить и вытащить суппорт необходимо как можно больше раздвинуть поршень. Для этого вставляет отвертку с широким лезвием в отверстие суппорта между колодкой и корпусом, отодвигаем поршень насколько получится.

Далее аккуратно снимаем пружинный фиксатор

С помощью плоской отвертки поддеваем и снимаем два колпачка втулок обоих направляющих пальцев

Теперь нам потребуется шестигранник на 7 с его помощью откручиваем верхние и нижние направляющие пальцы

После этого мы можем аккуратно поднять суппорт с верхней колодкой. Отсоединять тормозной шланг при этом не нужно!

Далее аккуратно вынимаем обе старые колодки, осматриваем состояние резиновых втулок, направляющих пальцев. Последние при желании можно смазать специальной смазкой для суппортов.

Устанавливаем новые колодки и производим сборку в обратной последовательности. Если перед установкой откачивали жидкость из бачка, залейте ее обратно. После замены колодок необходимо несколько раз нажать на педаль тормоза, чтобы поршень занял рабочее положение.

Процесс замены

Меняем задние и передние тормозные колодки на приоре

Для самостоятельной замены тормозных колодок на Renault Duster понадобится следующий набор инструментов:

новый расходный материал;
отвертка, имеющая широкий плоский наконечник;
шестигранный ключ на 6 мм;
пассатижи;
домкрат для поднятия автомобиля;
подставки опорные;
монтировка, молоток и другие подобные инструменты.

Самостоятельная замена расходного материала поможет сэкономить денежные средства, ведь тогда придется потратиться только на сами накладки.

Теперь можно приступить к ослаблению крепежных гаек. Перед этим кузов автомобиля следует приподнять. Гайки должны быть ослаблены не менее, чем на 3 оборота. Сразу все колеса демонтировать не нужно. Сначала для замены передних колодок снимаются передние колеса, а потом, когда они будут установлены на место, снимаются задние, или наоборот.

Домкрат необходимо устанавливать в соответствии с инструкцией, которая находится в руководстве использования автомобиля. После снятия колес автомобиль должен находиться на заранее приготовленной опоре, так как полностью полагаться на домкрат нельзя — этого требует техника безопасности. Автомобиль надо зафиксировать со всех сторон.

Полностью снять гайки с колес можно только тогда, когда автомобиль уже приподнят домкратом. Колеса снимаются легким потягиванием их на себя. Диски из легких сплавов фиксируются при помощи специальных шпилек. Перед заменой колеса их необходимо прочистить металлической щеткой и смазать. Прочистить и смазать нужно также место крепежа диска.

Берется заранее приготовленный накидной ключ необходимого размера, и с его помощью демонтируются болты суппорта. Суппорт служит для начала замедления движения колеса еще до прижатия его тормозными накладками. Сцепление с дисками происходит при помощи давления, обеспеченного гидравликой.

Суппорты крепятся одним или 2-4 болтами, которые бывает совсем непросто снять. Для облегчения данного процесса необходимо распылить на крепежные болты специальное средство — WD-40.

Находясь под давлением, суппорт может легко вылететь во время отворачивания болтов. Поэтому сначала нужно проверить их давление. Если давления нет, то суппорт будет легко двигаться вперед и назад. Но даже в этом случае нужно соблюдать предельную внимательность при откручивании болтов.

Затем необходимо снять шайбы, которые располагаются между болтами и поверхностью. При обратной сборке они обязательно должны быть установлены на место. Когда суппорт будет снят, его нужно подвесить на проволоку, чтобы он не давил на тормозную трубку, с которой он соединен.

Теперь можно приступать к демонтажу колодок. Крепятся они специальными зажимами, на которые придется надавить. В некоторых случаях приходится прилагать усилия, чтобы колодки вышли из посадочного места. Поэтому следует быть очень осторожным, чтобы не повредить тормозной шланг. После снятия накладок обязательно нужно протестировать тормозные диски — на них не должно быть механических повреждений. При их наличии диски лучше тоже заменить.

Теперь можно приступать к установке новых расходных материалов. Во избежание скрипа при эксплуатации заднюю часть колодок перед установкой необходимо смазать. Новые колодки должны быть установлены так же, как и старые. При необходимости придется добавить тормозную жидкость.

После этого необходимо установить на свое место суппорт, зафиксировав его болтами. При его установке на диск необходимо соблюдать аккуратность. Теперь устанавливаются колеса, каждый крепежный болт которых должен быть надежно закручен перед опусканием колеса на землю.

Для установки колодок на свои места следует 20-25 раз нажать на тормоз. Автомобиль в это время должен находиться на нейтралке.

Протестируйте новые колодки. Для этого проедьте на машине с небольшой скоростью и затормозите. Если торможение было нормальным, то скорость можно увеличить. Таким образом скорость постепенно должна увеличиваться до 50 км/ч. Можно попробовать затормозить на заднем ходу. Все эти процедуры будут способствовать корректной установке колодок на свои места, а водитель сможет убедиться, что он все сделал правильно.

Первое время при езде нужно вслушиваться в звуки. Небольшой скрип при торможении допускается — его вполне могут издавать новые расходники. А если слышен настоящий металлический скрежет, то это может означать, что расходники установлены наоборот. В этом случае потребуется их переустановка. Будьте внимательны!

Пошаговая инструкция для полноприводных авто

Меняем задние и передние тормозные колодки ваз 2114

Замена накладок производится комплектом, запрещается использовать элементы с разной толщиной фрикционного слоя. При неравномерном износе наблюдается уход машины в сторону при торможении.

Перед тем, как поменять колодки, проверяется количество жидкости в бачке. Уровень доводится до отметки Max (например, при помощи резиновой спринцовки или медицинского шприца). При монтаже новых накладок излишки жидкости могут вытечь в моторный отсек.

Алгоритм действий при замене колодок:

Установить автомобиль на ровную площадку и заглушить двигатель.
Зафиксировать машину противооткатными упорами и отпустить вниз рычаг парковочного тормоза.
Поднять кузов домкратом и установить под порог стальную страховочную стойку.
Отвернуть болты и снять колесо со ступицы.
Сдвинуть колодки к центру при помощи отвертки с плоским жалом, которая просовывается внутрь барабана через каналы для болтов колесного диска. В устройство механизма автоматической корректировки зазора входит распорная вставка с храповым колесом. Жало отвертки перемещается снизу вверх, уменьшая длину планки и отводя накладки от рабочей поверхности тормозного механизма. Работа регулировочного узла показана в видео, снятом владельцами машины Renault Duster.
При помощи головки Torx 40 открутить 2 винта, расположенных на фронтальной части барабана.
После того, как болты откручены, необходимо потянуть на себя металлический кожух. Если снятие детали затруднительно, то необходимо дополнительно свести колодки. После демонтажа крышки категорически запрещается нажимать на педаль тормоза, поскольку происходит выдавливание поршней из тормозного цилиндра.
Отстегнуть жалом отвертки или губками плоскогубцев кончик верхней пружины от металлического каркаса передней колодки.
Вынуть противоположный крючок пружины из отверстия в задней накладке.
Демонтировать по аналогии нижнюю пружину.
Снять дополнительный эластичный элемент, поддерживающий зазор между фрикционной накладкой и рабочей поверхностью барабана.
Утопить и провернуть плоскогубцами штампованную шайбу, удерживающую накладку на опорной штанге.
Вытащить стержень с противоположной стороны барабанного механизма.
Снять по аналогичной методике фиксатор передней накладки.
Сдвинуть от щита заднюю колодку, что позволит демонтировать наконечник троса, идущего к рычагу ручного тормоза.
Удалить колодку и пружину, установленную на металлическом наконечнике троса.
Удалить переднюю колодку, которая снимается вместе с дистанционной пластиной и механизмом регулировки.

Сборка механизма

Пружины и регулятор положения очищаются от слоя пыли, поврежденные детали необходимо заменить на элементы из состава ремонтного комплекта. Промытый винтовой механизм и храповик покрываются слоем смазки, устойчивой к воздействию высокой температуры. При обратной сборке планки следует учитывать разнонаправленную резьбу в левом и правом отверстиях. Регулятор крепится на передней накладке, которая крепится опорным стержнем. Задняя колодка фиксируется на тросе, а затем ставится фиксатор и регулировочные пружины.

С поверхности кожуха стальной щеткой удаляется слой пыли (от износа накладок и металлической поверхности), если высота бортика превышает 2-3 мм, то рекомендуется заменить деталь. После сборки узла производится корректировка положения колодок.

Для настройки необходимо нажать на педаль тормоза, а затем 4-5 раз поднять рычаг парковочного тормоза до упора (с нажатой кнопкой храповика). При каждом подъеме срабатывает храповик, который отводит колодки к рабочей поверхности.

Корректность настройки проверяется по количеству щелчков, нормой считается проворачивание колеса на 7-8 зубьев. Регулировка прекращается после прекращения щелчков в механизмах. Затем проверяется уровень рабочей жидкости в бачке, при снижении объема производится доливка.

Процесс замены

Последовательность замены деталей на машинах с моторами объемом 1,5 и 2,0 л:

Подготовить домкрат, страховочную опору и баллонный ключ. Для демонтажа суппортов и извлечения изношенных накладок требуется ключ для внутренних 6-гранников размером 7 мм.
Открыть капот, затем открутить крышку компенсационного резервуара с тормозной жидкостью.
Поднять переднее колесо, установить под порог опору, затем отвернуть болты крепления диска к ступице.
При помощи отвертки аккуратно отжать поршень тормозного суппорта до упора. Жало вставить в овальную щель на боковой кромке суппорта. Затем, используя инструмент как рычаг, отвести внутреннюю колодку.
Удалить защитные резиновые колпачки, под которым расположены болты крепления суппорта.
При помощи ключа ослабить затяжку винтов, которые затем выкручиваются из отверстий.
Жалом отвертки снять пружинную скобу, регулирующую положение подвижной части суппорта относительно диска.
Снять внешнюю часть механизма вместе с внутренней накладкой, внешняя остается на направляющих неподвижной секции суппорта.
Уложить снятый узел поверх диска, затем извлечь старые накладки.
Удалить металлической щеткой и сжатым воздухом скопившуюся пыль, затем вставить в цилиндр новую внутреннюю колодку. На внешней части детали предусмотрена металлическая скоба (“корона”), фиксирующая элемент на поверхности поршня. На машинах с тормозными дисками диаметром 269 мм подобный фиксатор не предусмотрен.
Надеть на направляющие внешнюю накладку, которая отличается от противоположной колодки отсутствием “коронки”.
Установить суппорт на место, затянуть винты и смонтировать защитные заглушки.
Поставить на место колесо и провести аналогичные манипуляции на другой стороне автомобиля Дастер 4х4.
Проверить уровень рабочей жидкости в компенсационном бачке, который затем закрыть крышкой.

Замена колодок

При подготовке к замене передних колодок машину нужно разместить на ровной площадке, открыть капот и проверить уровень тормозной жидкости. Если она находится близко к верхней отметке, стоит при помощи шприца или резиновой груши удалить ее часть, так как при вдавливании поршней в суппорта уровень жидкости поднимется.

Далее для удобства выверните колесо по направлению к себе, вывесьте эту сторону автомобиля на домкрате и снимите колесо.

Отметьте положение защитной втулки тормозного шланга (1) и извлеките ее из кронштейна стойки амортизатора. После этого при помощи мощной плоской отвертки вдавите поршень суппорта внутрь его тела. Если тормозной диск не имеет ощутимого износа (нет выступающего буртика по краю), эту операцию можно пропустить. Далее, удерживая рожковым ключом направляющую (3), ослабьте болт ее крепления (2) и извлеките его (автомобили с двигателем 1,6 л).

После этого можно поднять вверх суппорт тормоза. Пружины (4) нужно снять.

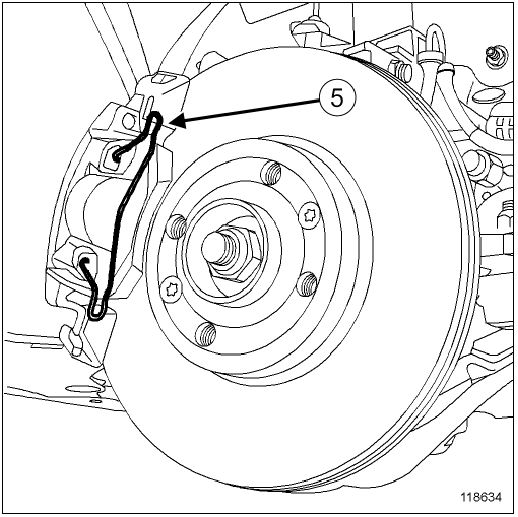

Автомобили с 280-миллиметровыми тормозными дисками имеют другую конструкцию суппорта. Для его демонтажа нужно удалить пружину (5), снять резиновые пыльники (6), после чего вывернуть направляющие при помощи шестигранного ключа на 7. Извлеченные направляющие нужно очистить и перед повторной установкой смазать специальной медной либо литиевой смазкой.

Удалив изношенные колодки, очистите суппорт и тормозной диск от грязи. Заводская технология обслуживания предполагает использование специального аэрозольного очистителя. Вы можете воспользоваться любым доступным в продаже аэрозольным очистителем тормозов. После очистки проверьте состояние всех пыльников и при обнаружении трещин или разрывов не откладывайте их замену. Установка новых тормозных колодок производится в порядке, обратном снятию. Перед этим необходимо максимально вдавить поршень в тело суппорта специальным приспособлением или подручными средствами (например, вложив в суппорт доску, надавить монтировкой)

Важно соблюдать направление тормозных колодок, если оно указано соответствующей стрелкой на их теле — она должна быть направлена по направлению вращения диска

После сборки тормозного механизма установите колесо на место и повторите все операции на другой стороне автомобиля

ВНИМАНИЕ! Перетяжка колесных болтов — самая распространенная ошибка, приводящая к постепенному повреждению резьб в ступицах. Компания Renault устанавливает норму затяжки в 120 Н*м

Собрав оба тормозных суппорта, перед началом движения обязательно несколько раз вдавите тормозную педаль, чтобы поршни суппортов вышли в рабочее положение. Далее доведите уровень тормозной жидкости в бачке до отметки «максимум».

Пошаговый процесс замены передних тормозных колодок

Для замены потребуется следующий инструмент:

новые тормозные колодки.
Плоская отвертка с широким жалом.
Шестинганник на 7 мм.
Плоскогубцы.

Итак, перед тем как приступить непосредственно к замене колодок обратите внимание на то, какое количество тормозной жидкости содержится в бачке, если её уровень находится ближе к максимуму, то с помощью медицинского шприца, откачайте её до такого уровня, что бы при замене колодок она не вышла за пределы бачка. По окончании всех операций не забудьте добавить её обратно

После того как вы сняли колесо, первоочередной задачей будет как можно дальше отодвинуть тормозной поршень от колодки. Для этого берем плоскую отвёртку с широким основанием и вставляем её в отверстие суппорта, расположенное между колодкой и корпусом. Отодвигает сам поршень на столько на сколько будет это возможным.

Давить на поршень следует медленно но продолжительно.

Далее демонтируем защитные пластиковые колпачки, закрывающие болты крепления суппорта, один находится сверху, другой снизу.

Положите эти колпачки в надёжное место, чтобы они не разлетелись.

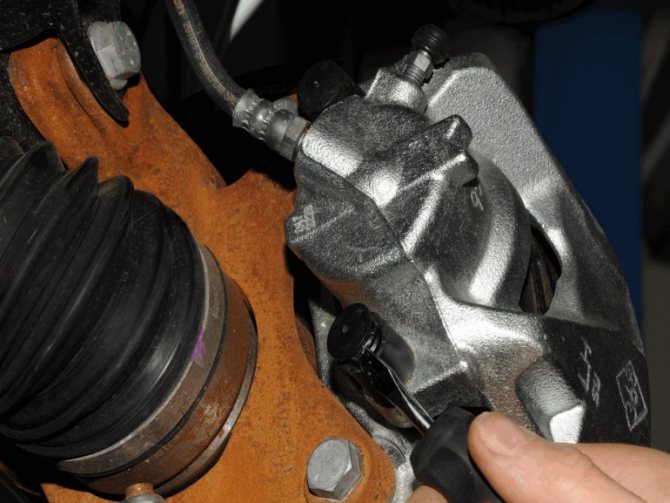

С помощью шестигранника отворачиваем эти два болта, первым сверху или снизу, не имеет значения.

Аккуратно нащупываем колодцы болтов и откручиваем их.

И крайним шагом для доступа к колодкам, будет снятие пружинного фиксатора или скобы со своего места, для этого с помощью отвертки или плоскогубцев достаём их из своих «колодцев».

При демонтаже скобы, необходимо придерживать каждую сторону дополнительно рукой.

После того как пружина удалена, аккуратно тянем суппорт от диска, не забывая о том, что к нему подсоединён тормозной шланг

При этом внешняя колодка останется на диске, а внутренняя должна выйти вместе с суппортом.

Так должен выглядеть суппорт и положение колодок при снятии.

Перед заменой новых колодок, зачищаем все участки загрязнений с помощью металлической щетки от пыли и грязи.
Затем размещаем новую колодку на внешней стороне диске, а другую кладём на суппорт закрывая её внутреннюю сторону.

Обратите внимание на различие между новыми и старыми колодками.

Фиксируем суппорт в сборе на тормозном диске и собираем всё в обратном порядке.

Такой же процесс замены проделываем и на другом колесе.

Внимание, не забудьте проверить уровень тормозной жидкости!

Обязательно перед началом движения, нажимаем на педаль тормоза несколько раз, чтобы поршень встал на своё место.

После того как вы установили новые тормозные колодки, будет наблюдаться несколько худшее торможение автомобиля, это вызвано тем, что фрикционный материал еще не полностью прилегает к всей поверхности тормозного диска, по прошествии некоторого времени эффективность тормозов будет восстановлена.

Это интересно: Замена троса ручного тормоза Рено Логан видео: разбираем внимательно

Характерные признаки выхода из строя тормозов

Главные признаки, говорящие о поломке тормозов кроссовера:

значительное увеличение степени хода тормозной педали в педальном узле, с периодическими провалами, излишней упругостью;
потеря курсовой устойчивости и уход в сторону паркетника при торможении;
резкое увеличение дистанции тормозного пути;
мгновенное срабатывание тормозных дисков и барабанов, блокировка колес скачками;
биение колес при выполнении торможения;
посторонние шумы (свист, визг) тормозов.

Основные работы

Технический центр «Гвардейский» выполняет как регламентированные, так и текущие работы, связанные с диагностикой и ремонтом тормозной системы. В обязательном порядке каждые 15 тысяч километров пробега проверяются:

тормозная жидкость и ее уровень в системе, наличие подтеков в местах соединения;
гидравлический привод тормозной системы, тормозные шланги и трубки, их степень износа и состояние;
тормозные диски Рено Дастер и колодки тормозные Рено на колесах спереди.

Отметим, что замена тормозной жидкости регламентирована французским автопроизводителем через 90 тысяч километров пробега или три года эксплуатации, в зависимости от того, какое событие наступит первым. Проверка, очистка, а при необходимости и замена колодок задних колес осуществляется через каждые 15 тысяч километров пробега.

Когда менять передние тормозные колодки (регламент)?

Износ тормозных колодок хорошо виден на фото

Замену передних тормозных колодок на Рено Дастер следует проводить при чрезмерном или неравномерном износе и в тех случаях, когда толщина фрикционного материала составляет менее 6 миллиметров

Неравномерный износ колодок может привести к шуму, скрипу во время поездок, а также неравномерному износу тормозного диска, поэтому очень важно следить за тем, чтобы тормозные колодки на автомобиле были в отличном техническом состоянии

Ресурс данных запчастей составляет в пределах 30 – 60 тысяч километров, и такой разнос в показателях в большей степени зависит от стиля вождения. Если после замены колодок, тормоза работают не эффективно, то необходимо подтянуть ручник. Когда ручник не отрегулирован, то задние колодки плохо прилегают к тормозному барабану.

Какие колодки лучше выбрать?

Оригинальные тормозные колодки на Рено Дастер, которые эксплуатируются в России с двухлитровым двигателем производит фирма Ferodo и они имеют номер 440603905R, цена такого комплекта составит в пределах 3000 – 4000 тысяч рублей.

Однако на рынке представлены и множество аналогов, которые ничуть не уступают по качеству оригинальным:

Торговая марка HI-Q от бренда SANGSIN уже достаточно давно представляет свою продукцию на Российский рынок, и заслужила достаточно признания от большого числа автолюбителей. Аналоги тормозных колодок для Дастера имеют следующие артикулы:

Sangsin Brake HP1390 (Hardron) – цена такого комплекта составляет от 2500 до 3500 рублей, (пр-во Корея). Такие колодки являются отличной заменой оригинальным.
Sangsin Brake SP1390 – цена колодок начинается от 1500 рублей, (пр-во Корея). Отличные колодки которые созданы для размеренной и спокойной езды.

Так выглядит упаковка от передних колодок для Рено Дастер.

Также есть еще пара вариантов от менее известных производителей, но производящих не менее качественную продукцию:

Hankook Frixa FPS05 и LYNXauto BD6317 цена этих комплектов начинается от 1300 рублей. Первый и второй вариант имеют достаточно неплохие характеристики и эксплуатационные качества.

Колодки для двигателей с объёмом 1.5dCi и 1.6 литра:

Renault 410608481R – Оригинальные колодки, цена такого комплекта начинается от 1500 рублей.
Bosch 0986424795 – Колодки, имеющие отличие эксплуатационные показатели с ценой комплекта от 1500 до 2500 рублей.
Sangsin Brake GP1564 – Цена комплекта начинается от 2200 рублей, являются отличной заменой оригиналу.
Fenox BP43018 – Колодки, произведенные в республике Беларусь. Цена начинается от 500 рублей, нельзя сказать, что такие колодки предназначены для интенсивной и динамичной езды.

Передние тормозные диски на Рено Дастер

Если во время смены колодок, вы установили, что вам потребуется замена тормозного диска вы должны знать их каталожные номера, однако обратите внимание, что размер дисков на автомобили с объёмом 1.5dCi и 1.6 двигателя составляет 269 мм:

Оригинал Renault 402066300R — цена начинается от 5000 рублей.
Аналог оригинала Bosch 0986479779 с ценой от 3000 рублей.

А для двухлитровых Дастеров диаметр 280 мм.

Оригинал Renault 402064151R – цена начинается от 5500 рублей.
Аналог оригинала Bosch 0986479777 цена от 2500 рублей. Кроме этой модели на рынке существуют еще несколько аналогов, однако качество их не вызывает доверия.

Снятие тормозного барабана на Рено Дастер 4х2

Переднеприводный кроссовер имеет тот же тормозной механизм, но другую конструкцию ступицы. Здесь ступица и тормозной барабан единое целое. На переднеприводном Renault Duster ступичный подшипник запрессован именно в барабан. Сводим колодки так же, как и на полноприводном Дастере с помощью отвертки, вращая через отверстие куда вставляется болт колеса.

Поддеваем отверткой защитный колпак подшипника ступицы. Снимаем колпак. Головкой «на 36» отворачиваем гайку подшипника ступицы. Снимаем тормозной барабан в сборе с подшипником. При установки барабана на место гайку подшипника ступицы затягиваем моментом 175 Нм. Желательно устанавливать новую самоконтрящуюся гайку.

Далее можно приступать к процессу замены колодок. При этом ни в коем случае не стоит нажимать на педаль тормоза пока барабан снят.

Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины. Снимаем пружину. Аналогично снимаем нижнюю стяжную пружину.

Поддеваем отверткой и снимаем пружину регулятора зазоров. Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку передней колодки.

Отводим от тормозного щита заднюю тормозную колодку. Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.

Снимаем колодку и пружину наконечника троса. Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их, предварительно отсоединив пружину.

Сборку задних тормозов Рено Дастер производим в обратной последовательности. После этого предстоит еще и отрегулировать тормоз.

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах. Добиваемся регулировкой стояночного тормоз до рабочего хода рычага в пределах 7–8 щелчков. Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

Renault > Duster

Работу проводим на ровной просторной площадке, смотровой канаве или эстакаде.

Внимание! Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении

Замену колодок показываем на левом заднем колесе. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для того чтобы снять барабан, колодки нужно свести.

Выбор задних тормозных колодок на Рено Дастер

Вне зависимости от типа колодки на Дастер должны соответствовать следующим параметрам:

размер барабана — 228х40 мм;
толщина фрикционной накладки — 4,9 мм;
минимальная толщина фрикционной накладки — 3,5 мм.

На полно- и моноприводных версиях Дастера устанавливаются различные тормозные колодки. Для кроссовера первой модификации подойдут оригинальные детали с артикулом 440607493 R, для второй версии — 7701210109.

Помимо колодок необходимо заменить стягивающие пружины, которые входят в состав тормозов. Эти элементы также подвергаются серьезным нагрузкам и сравнительно быстро изнашиваются. Артикул оригинальных стягивающих пружин — 7701205518.

Если стоимость оригинальных деталей слишком высока, либо в наличии нет таких тормозных колодок, то можно приобрести изделия следующих марок (артикул 2х4 и 4х4):

Remsa (423700 и 415200);
LPR (9890 и 1131);
Meyle (16145330016 и 16145330012);
Lucas TRW (GS8780 и GS8455);
Nibik (FN43551 и ABS8455);
Brembo (S68546 и S68525).

Существуют и другие неоригинальные задние тормозные колодки, подходящие для Рено Дастер. Основное достоинство подобных изделий заключается в низкой цене. Для полноприводных модификаций Дастера разница в стоимости деталей доходит до 2-3 тысяч рублей.

Замена колодок

После этого можно поднять вверх суппорт тормоза. Пружины (4) нужно снять.
