Внутренняя граната приора признаки неисправности

Замена гранаты на Приоре

Лада Приора — достаточно надежный автомобиль среди отечественной продукции, но, увы, ремонтировать приходится и эту машину. Да и дороги у нас, мягко говоря, не лучшего качества. Поэтому особенно страдает ходовая часть — амортизаторы, пружины, шаровые опоры и, конечно, ШРУСы.

Если требуется замена гранаты на Приоре, то по инструкции АвтоВАЗа необходимо менять весь привод целиком, для чего предполагается ехать на станцию технического обслуживания. Но сей механизм стоит немало денег, да и есть ли смысл в этой операции? Может, достаточно поменять лишь сами ШРУСы и отремонтировать все самому?

Как определить, что требуется новая граната на Приору? Каждый случай, конечно, индивидуален, но первый и самый часто встречающийся признак — хруст, который особенно проявляется при повороте руля

Но стоит обратить внимание, что если сделать вид, что ничего не замечаешь, и ездить с таким симптомом дальше, то вполне возможен плохой вариант развития событий — привод просто вырвет, что может привести к очень печальным последствиям. Поэтому ремонтировать нужно как можно быстрее

Видео инструкция по замене шрусов привода на Ладе Приоре

Сначала стоит рассмотреть сделанное мной видео руководство, а затем ниже выставленного ролика сделать небольшое описание.

Порядок выполнения работы по демонтажу и установке шрусов

1. Поддеваем пылезащитный пластмассовый колпачок и вынимаем его
2. Когда машина стоит еще на земле, срываем ступичную гайку, а также болты крепления колеса
3. Поднимаем переднюю часть домкратом и окончательно снимаем переднее колесо
4. Вынимаем шплинт шарового пальца рулевого наконечника, откручиваем гайку и при помощи съемника выпрессовываем палец из поворотного кулака стойки
5. Откручиваем шаровую опору от рычага передней подвески (выворачиваем два болта снизу)
6. Выкручиваем до конца ступичную гайку и отводим стойку вместе с тормозным механизмом в сторону, тем самым освобождая наружный шрус
7. Чтобы снять внутренний, можно при помощи монтажной лопатки поддеть его и отсоединить от КПП — делать это лучше всего на яме

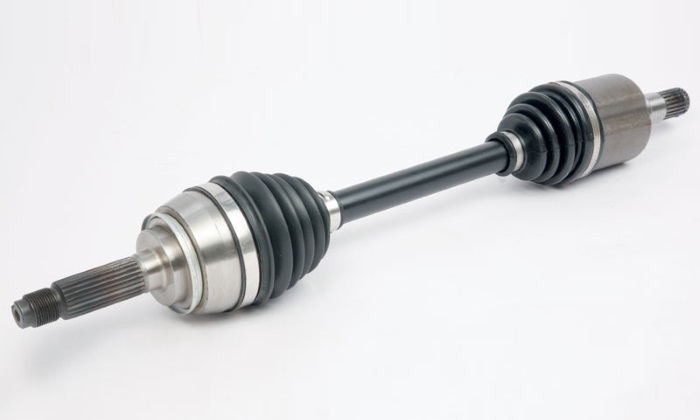

8. Вынимаем весь привод Приоры в сборе и в тисках можно сбивать при помощи молотка шрусы

Думаю, что в приведенной выше видео-инструкции весь процесс показан более наглядно и вопросов при выполнении замены шрусов на Приоре возникнуть не должно. Стоит отметить еще несколько моментов: цена новых шрусов может составлять:

• Для внутреннего — около 1200-1400 рублей
• Для наружного — не менее 800 рублей за деталь

Установка проходит в обратной последовательности и при соблюдении всех моментов, сложностей возникнуть не должно.

Порядок проведения разборки

Первая операция — не снятие колеса, а откручивание большой гайки подшипника ступицы. Она зачеканена, так что на поднятой машине ее ослабить будет значительно сложнее. После этого ослабляются колесные болты, и автомобиль поднимается домкратом.

Если на Приоре установлена металлическая защита поддона картера, то ее тоже нужно демонтировать заблаговременно. Кроме того, не помешает частично опорожнить масляный картер КПП, чтобы избежать вытекания жидкой смазки через открытое отверстие после снятия привода.

Дальнейшие шаги производятся по такому алгоритму:

Когда привод в сборе снят с автомобиля, его надо разобрать до конца и сменить износившиеся элементы, в том числе пыльники. С них и начинается разборка, для чего необходимо ослабить хомуты крепления и сдвинуть резиновый пыльник, а после зажать полуось в тиски ближе к тому концу, с которым будет вестись работа.

Когда известно, что граната подлежит замене, с ней не стоит церемониться и нужно просто сбить со шлицев молотком, придерживая рукой с другого конца, следом снять пыльник. Вторая граната демонтируется таким же образом, только полуось надо передвинуть в тисках и зажать поближе к шарниру. Если по разным соображениям гранату необходимо сохранить в нормальном состоянии, то сбивать ее нужно аккуратно, пользуясь наставкой из дерева.

Как снять внутреннюю гранату приора

При повороте слышен характерный хруст? Пора менять шарнир(-ы) равных угловых скоростей (ШРУСы, они же «гранаты»).

При выполнении какого-либо ТО или во время ремонтных работ элементов ходовой части, рулевого, а так же при обычном осмотре были обнаружены трещины на пыльнике наружного ШРУСа (шарнир равных угловых скоростей, в быту – «граната»). После трещин, обычно пыльник прорывается и в корпус ШРУСа попадает пыль и грязь, а это прямая дорога к замене шарнира в сборе, что дорого и не обосновано. Поэтому, во избежание данного обстоятельства, необходимо вовремя заменять пыльник(-ки).

Для выполнения данной операции потребуются следующие инструменты: ключ на 17 мм, ключ на 30 мм, монтировка и баллонный ключ.

Для наглядности, а также для упрощения, замену пыльника выполняем на снятом приводном вале. Для этого:

1. Устанавливаем под задние колеса противооткатные упоры, затягиваем рычаг стояночного тормоза. Срываем болты крепления колеса, поднимаем домкратом нужную сторону и подставляем под автомобиль специальную опорную стойку. Отворачиваем окончательно болты крепления и снимаем колесо.

Как выполняется замена гранаты на автомобиле Лада Приора?

По рекомендации производителя, замена гранаты на Приоре означает установку нового привода передних колес в сборе — 2 ШРУСа и полуось с каждой стороны. Так как новый узел стоит немалых денег, то вместе с работой выходит слишком большая сумма. Поэтому на практике меняют только изношенную часть данного узла — наружную либо внутреннюю гранату, а то и обе сразу. Если же знать, как поменять эти детали самостоятельно, то можно значительно сэкономить на услугах автосервиса.

В каких случаях требуется замена внутреннего шруса

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

• Хруст и стуки при движении и разгоне по прямой;
• Вибрация и толчки при переключении передач;
• Значительный люфт при пробе рукой;
• При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

» alt=»»> Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Признаки неисправности

Работа ШРУСа всегда связана с воздействием огромных нагрузок. Несмотря на применение в конструкции узла высокопрочных материалов, он иногда способен выходить из строя. Этому способствуют следующие причины:

1. Применение при изготовлении деталей узла материалов низкого качества, использование поддельных или бракованных запасных частей.
2. Отсутствие внутри механизма смазочного материала или его плохое качество.
3. Попадание внутрь механизма воды или абразивного мусора из-за повреждения пыльника.
4. Чрезмерная нагрузка на механизм из-за неудовлетворительного состояния дорожного покрытия или агрессивного стиля езды.
5. Длительная эксплуатация, при которой вырабатывается ресурс деталей.

Неисправность внутреннего ШРУСа проявляется в следующих признаках:

1. Характерный хруст при наездах на препятствия, трогании с места или резком ускорении.
2. Рывки и вибрация при разгоне.
3. Люфт в соединениях шарнира при вывешенном колесе.

Замена внутреннего ШРУСа своими руками

» alt=»»> Процедура замены «гранаты» одинакова для всей переднеприводной линейки ВАЗ, начиная с 2108, и заканчивая ВАЗ-2115, «калина», «приора», «гранта». Перед тем, как снять внутренний ШРУС, с КПП сливают масло. Далее действуют по следующему алгоритму:

1. Расконтривают и выкручивают ступичную гайку. Чтобы облегчить работу, на ключ следует надеть отрезок трубы длиной около 1 метра.
2. Нужную сторону автомобиля вывешивают на домкрате или подъемнике.
3. Снимают колесо.
4. Вынимают шайбу, расположенную под местом установки ступичной гайки.
5. Отсоединяют рулевой наконечник.
6. Производят извлечение ШРУСа из ступицы.
7. Поддев монтировкой, извлекают привод и внутренний шарнир из КПП.

На заметку: при одновременном удалении обоих приводов на их место следует установить подходящую по размеру оправку.

Как поменять «гранату» при снятом приводе? Для этого вал зажимают в тисках, ослабляют хомуты и снимают пыльник. После этого ударами молотка сбивают шарнир со шлицов.

Видео замены внешнего шруса без снятия привода с автомобиля.

Суть по теме замена наружней гранаты на приоре с абс – переходите, мы вас ждем. Мы разместили видеокурс по ремонту автомобиля своими руками. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

Категория: Ремонтировать авто

Смех в теме: Супружеское ложе. Муж с женой.Жена:— Дорогой, а давай мы будем играть в ролевые игры?Муж:— А давай.Жена:— Ты таксист, а я молодая, симпатичная девочка, которая доехала, но у меня нет при себе денег рассчитаться за проезд.Муж:— Давай.Жена:— Дяденька таксист, у меня нет денег расплатиться за проезд, отпустите меня, пожалуйста!Муж:— Иди…

Опубликовал Админ: по просьбе Фулька

Отзыв автовладельца: Мощный двигатель, подвеска просто класс, правда если c пневмой.Про салон и его интерьер могу сказать только то что сделано на совесть аккуратно и качественно, подошли люди к делу c тонким вкусом. Роскошь без лишней мишуры.

В каких случаях требуется замена внутреннего шруса

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

• Хруст и стуки при движении и разгоне по прямой;
• Вибрация и толчки при переключении передач;
• Значительный люфт при пробе рукой;
• При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Обязательно почитайте

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео. » alt=»»> Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

Альтернативным методом ремонта является герметизация отверстий с помощью силиконового герметика. Следует помнить, что для его полной полимеризации требуются сутки.

Порядок проведения разборки

Первая операция — не снятие колеса, а откручивание большой гайки подшипника ступицы. Она зачеканена, так что на поднятой машине ее ослабить будет значительно сложнее. После этого ослабляются колесные болты, и автомобиль поднимается домкратом.

Если на Приоре установлена металлическая защита поддона картера, то ее тоже нужно демонтировать заблаговременно. Кроме того, не помешает частично опорожнить масляный картер КПП, чтобы избежать вытекания жидкой смазки через открытое отверстие после снятия привода.

Дальнейшие шаги производятся по такому алгоритму:

Когда привод в сборе снят с автомобиля, его надо разобрать до конца и сменить износившиеся элементы, в том числе пыльники. С них и начинается разборка, для чего необходимо ослабить хомуты крепления и сдвинуть резиновый пыльник, а после зажать полуось в тиски ближе к тому концу, с которым будет вестись работа.

Когда известно, что граната подлежит замене, с ней не стоит церемониться и нужно просто сбить со шлицев молотком, придерживая рукой с другого конца, следом снять пыльник. Вторая граната демонтируется таким же образом, только полуось надо передвинуть в тисках и зажать поближе к шарниру. Если по разным соображениям гранату необходимо сохранить в нормальном состоянии, то сбивать ее нужно аккуратно, пользуясь наставкой из дерева.

Когда требуется замена?

Шарнирные механизмы автомобиля Лада Приора, передающие вращение от двигателя на передние колеса, считаются довольно надежными и в некоторых случаях проходят 100-150 тыс. км. Менять гранаты следует в таких случаях:

• пробег автомобиля составляет более 100 тыс. км;
• детали узла пришли в негодность, о чем свидетельствуют хрустящие звуки при повороте передних колес.

Первый тип замены — профилактический. Рекомендуется автомобилистам, для которых машина — инструмент заработка денег, долженствующий постоянно находиться в боевой готовности и служить безотказно. Замена из-за износа — более распространенный вариант, его практикует большинство владельцев Приоры.

Чтобы менять дорогостоящие детали ШРУСов как можно реже, важно вовремя обнаруживать порванные пыльники, через которые в механизм попадает грязь и пыль. Гранаты отремонтировать невозможно, их нужно только менять

Куда проще и дешевле заменить дырявые пыльники, чтобы узел прослужил как можно дольше.

В каких случаях требуется замена внутреннего ШРУСа

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

• Хруст и стуки при движении и разгоне по прямой;
• Вибрация и толчки при переключении передач;
• Значительный люфт при пробе рукой;
• При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

» alt=»»> Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Подготовка к работе

Для проведения замены гранат необходим автомобильный подъемник или смотровая канава, поскольку часть работ по разборке производится снизу. Потребуется следующий инструментарий и приспособления:

• стандартный набор накидных головок с воротком;
• монтировка;
• ключи рожковые;
• инструмент слесарный, куда входят отвертки, молоток и пассатижи;
• приспособление, помогающее выпрессовать шаровой палец рулевой тяги из гнезда в стойке.

Если съемника для рулевой тяги у вас нет, то его нетрудно найти у знакомых автолюбителей либо просто купить, он стоит недорого. Это стальной цилиндр с прорезью и дном, куда вкручен выдавливающий болт. Для проведения замены на смотровой яме также понадобится домкрат с колесным ключом, чтобы поднимать автомобиль. Для полной разборки узла желательно иметь тиски и приобрести густую смазку «ШРУС-4».

Замена гранаты на Приоре

Лада Приора — достаточно надежный автомобиль среди отечественной продукции, но, увы, ремонтировать приходится и эту машину. Да и дороги у нас, мягко говоря, не лучшего качества. Поэтому особенно страдает ходовая часть — амортизаторы, пружины, шаровые опоры и, конечно, ШРУСы.

Если требуется замена гранаты на Приоре, то по инструкции АвтоВАЗа необходимо менять весь привод целиком, для чего предполагается ехать на станцию технического обслуживания. Но сей механизм стоит немало денег, да и есть ли смысл в этой операции? Может, достаточно поменять лишь сами ШРУСы и отремонтировать все самому?

Как определить, что требуется новая граната на Приору? Каждый случай, конечно, индивидуален, но первый и самый часто встречающийся признак — хруст, который особенно проявляется при повороте руля

Но стоит обратить внимание, что если сделать вид, что ничего не замечаешь, и ездить с таким симптомом дальше, то вполне возможен плохой вариант развития событий — привод просто вырвет, что может привести к очень печальным последствиям. Поэтому ремонтировать нужно как можно быстрее

Порядок проведения разборки

Первая операция — не снятие колеса, а откручивание большой гайки подшипника ступицы. Она зачеканена, так что на поднятой машине ее ослабить будет значительно сложнее. После этого ослабляются колесные болты, и автомобиль поднимается домкратом.

Не забудьте подложить под задние колеса надежные упоры для фиксации авто.

Если на Приоре установлена металлическая защита поддона картера, то ее тоже нужно демонтировать заблаговременно. Кроме того, не помешает частично опорожнить масляный картер КПП, чтобы избежать вытекания жидкой смазки через открытое отверстие после снятия привода.

Дальнейшие шаги производятся по такому алгоритму:

Когда привод в сборе снят с автомобиля, его надо разобрать до конца и сменить износившиеся элементы, в том числе пыльники. С них и начинается разборка, для чего необходимо ослабить хомуты крепления и сдвинуть резиновый пыльник, а после зажать полуось в тиски ближе к тому концу, с которым будет вестись работа.

Когда известно, что граната подлежит замене, с ней не стоит церемониться и нужно просто сбить со шлицев молотком, придерживая рукой с другого конца, следом снять пыльник. Вторая граната демонтируется таким же образом, только полуось надо передвинуть в тисках и зажать поближе к шарниру. Если по разным соображениям гранату необходимо сохранить в нормальном состоянии, то сбивать ее нужно аккуратно, пользуясь наставкой из дерева.

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

Внутренний ШРУС – один из важнейших механизмов в трансмиссионной системе. Его назначение – передача крутящего момента от трансмиссии непосредственно на передние колеса. Данной деталью оснащается большинство современных переднеприводных авто, при этом каждый привод оснащен двумя ШРУСами: внутренними и передними.

Выход из строя этой небольшой детали при несвоевременном устранении неполадок может привести к износу и повреждению остальных важных частей трансмиссии. Для предотвращения столь неприятной ситуации автовладелец должен знать:

• признаки неисправности ШРУСа;
• основные методы диагностики.

А также уметь при необходимости заменить поврежденный механизм на новый. Для этого не требуется большой опыт в ремонте автомобилей, потому при желании справиться с задачей сможет практически каждый, кто уверенно держит в руках гаечный ключ. Далее, будут описаны особенности замены внутреннего ШРУСа.

Фото отчет по демонтажу и установке ШРУС на ВАЗ 2110-2112

Первым делом, когда автомобиль стоит еще на земле, необходимо поддеть защитный колпак ступичной гайки и снять его. Затем при помощи мощного рычага и головки на 32 открутить гайку ступицы, но не до конца:

После этого отворачиваем все болты колеса и снимаем его, предварительно подняв переднюю часть машины домкратом. После этого окончательно отворачиваем гайку ступицы и вынимаем шайбу.

Затем откручиваем два болта крепления шаровой опоры снизу:

После этого можно отводить в сторону поворотный кулак со стойкой и из ступицы вынуть один конец шруса:

Если необходимо заменить именно наружный шрус, то можно уже сейчас при помощи молотка сбить его с вала, но делать это стоит осторожно, чтобы не повредить ничего. А идеальный вариант, это конечно же — полное снятие привода

Для этого при помощи монтировки необходимо поддеть внутренний шрус и отсоединить его от КПП:

В результате можно до конца вынимать шрус из коробки передач ВАЗ 2110 и извлекать привод в сборе наружу. Затем при помощи тисков и молотка отсоединяем все необходимые ШРУСы, как внутренний, так и внешний.

Обязательно обратите внимание на состояние пыльников. Если на них есть повреждения, то следует заменить их новыми

Установка проходит в обратной последовательности и на том же видео ролике, который был представлен в начале статьи, все прекрасно видно. Стоит также сказать о стоимость новых запчастей. Итак, цена шруса наружного на ВАЗ 2110 может составлять от 900 до 1500 рублей. За внутренний придется заплатить от 1200 до 2000 рублей.

В 80-е годы прошлого века наступил важный этап в массовом производстве легковых автомобилей: переход от классической конструкции с карданным валом и задним мостом к приводу на передние колеса. Передний привод с подвеской «Макферсон» зарекомендовал себя как простая и надежная система, обладающая рядом преимуществ:

• повышенная управляемость и проходимость за счет утяжеления передней части автомобиля;
• стабильная курсовая устойчивость машины, особенно на скользком покрытии;
• увеличение полезной площади салона за счет компактных размеров моторного отсека и отсутствия карданного вала;
• снижение массы автомобиля в связи с отсутствием редуктора и элементов заднего привода;
• повышение безопасности конструкции и увеличение габаритов багажного отделения за счет установки топливного бака под задним сиденьем.

Однако для передачи вращения на ведущие колеса в конструкцию был введен ряд уязвимых деталей и узлов. Главным, тяжело нагруженным элементом трансмиссии в переднеприводных машинах являются шарниры равных угловых скоростей (ШРУСы).

Когда требуется замена?

Шарнирные механизмы автомобиля Лада Приора, передающие вращение от двигателя на передние колеса, считаются довольно надежными и в некоторых случаях проходят 100-150 тыс. км. Менять гранаты следует в таких случаях:

• пробег автомобиля составляет более 100 тыс. км;
• детали узла пришли в негодность, о чем свидетельствуют хрустящие звуки при повороте передних колес.

Первый тип замены — профилактический. Рекомендуется автомобилистам, для которых машина — инструмент заработка денег, долженствующий постоянно находиться в боевой готовности и служить безотказно. Замена из-за износа — более распространенный вариант, его практикует большинство владельцев Приоры.

Чтобы менять дорогостоящие детали ШРУСов как можно реже, важно вовремя обнаруживать порванные пыльники, через которые в механизм попадает грязь и пыль. Гранаты отремонтировать невозможно, их нужно только менять

Куда проще и дешевле заменить дырявые пыльники, чтобы узел прослужил как можно дольше.

Порядок проведения разборки

Первая операция — не снятие колеса, а откручивание большой гайки подшипника ступицы. Она зачеканена, так что на поднятой машине ее ослабить будет значительно сложнее. После этого ослабляются колесные болты, и автомобиль поднимается домкратом.

Если на Приоре установлена металлическая защита поддона картера, то ее тоже нужно демонтировать заблаговременно. Кроме того, не помешает частично опорожнить масляный картер КПП, чтобы избежать вытекания жидкой смазки через открытое отверстие после снятия привода.

Дальнейшие шаги производятся по такому алгоритму:

1. Отсоединить рулевую тягу от стойки посредством съемника. Для этого надо открутить шаровой палец и надеть на него выдавливающее приспособление. Выпрессовка выполняется закручиванием болта на съемнике.
2. Открутить 2 болта, удерживающие шаровую опору. Можно вывернуть руль до упора, чтобы ступица находилась в удобном положении.
3. Острым предметом поставить метку на полуоси со стороны КПП, а затем выдернуть ее из шлицевого соединения, взявшись руками с 2 сторон за тормозной диск.
4. Поставив под коробку передач небольшую емкость на случай вытекания масла, извлечь из шлицев внутреннюю гранату. Это производится посредством монтировки, чья лопатка опирается на корпус КПП. Если ручного воздействия на монтировку недостаточно, то по ней можно сделать несколько несильных ударов молотком, чтобы сдвинуть узел с места.

Когда привод в сборе снят с автомобиля, его надо разобрать до конца и сменить износившиеся элементы, в том числе пыльники. С них и начинается разборка, для чего необходимо ослабить хомуты крепления и сдвинуть резиновый пыльник, а после зажать полуось в тиски ближе к тому концу, с которым будет вестись работа.

Когда известно, что граната подлежит замене, с ней не стоит церемониться и нужно просто сбить со шлицев молотком, придерживая рукой с другого конца, следом снять пыльник. Вторая граната демонтируется таким же образом, только полуось надо передвинуть в тисках и зажать поближе к шарниру. Если по разным соображениям гранату необходимо сохранить в нормальном состоянии, то сбивать ее нужно аккуратно, пользуясь наставкой из дерева.

Монтаж новых шарниров

После разборки привода необходимо поставить новые детали и собрать трансмиссию в обратном порядке. Замена производится таким образом:

1. Первым на полуось надевается малый хомут, а следом — новый пыльник. Хомутом необходимо охватить конец кожуха и затянуть его. Пыльник лучше вывернуть в другую сторону, чтоб не мешал монтажу шарнира.
2. Добавить в шарнирный механизм смазки «ШРУС-4». Согласно инструкции, в наружной гранате должно быть не менее 40 см³, а во внутренней — 80 см³ густой смазки.
3. Насадить гранату на вал, следя за совпадением шлицев. Используя деревянную наставку, запрессовать ее до предела несильными ударами молотка.
4. Натянуть пыльник на гранату, наложить большой хомут и затянуть его. В том же порядке операция выполняется с другой стороны полуоси.

Теперь привод в сборе можно ставить на место. Чтобы не перепутать местами шарниры, следует ориентироваться по метке, поставленной на оси при разборке. Узел монтируется на место из смотровой канавы, первой вставляется шлицевая часть внутренней гранаты. Чтобы усадить ее в шлицы до упора, придется опереть ось на нижний рычаг и нанести с другой стороны несколько ударов молотком через деревяшку. Дальнейшая сборка идет в обратной последовательности.

Особенности устройства внутреннего ШРУСа

Основная особенность механизмов внутреннего ШРУСа на Калине и большинстве других переднеприводных авто заключается в том, что они изготавливаются из материалов повышенной прочности, так как детали работают под значительными нагрузками и поддаются воздействию агрессивной среды. Применение высокопрочных сплавов значительно увеличивает срок эксплуатации всех составляющих, тем не мене, при влиянии различных факторов и они могут быть подвержены ускоренному износу.

На каждое колесо устанавливается по две гранаты, именно так называют ШРУС в народе. Одна из них внутренняя, другая – внешняя. Обе они имеют примерно одинаковое строение, незначительные различия имеются только в форме и размере деталей.

Вот основные детали, из которых состоит ШРУС:

• корпус;
• ведущий и ведомый валы;
• внутренняя обойма;
• сепаратор, в котором находятся шесть шариков, расположенных между внутренними стенками внешнего корпуса. Они вращаются в специальных канавках.

Защищает механизм резиновый пыльник, предотвращающий попадание вовнутрь мусора, пыли и воды.

Элементы выполнены максимально точно, потому в собранном виде при движении не имеют люфта. При вращении обойма передает усилие на внешний корпус. Во время движения шариков происходит изменение угла между осями.

В ходе эксплуатации механизма материалы изнашиваются, появляется люфт, в процессе вращения возникает звук, похожий на хруст. Это и есть первый признак поломки механизма.

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео. » alt=»»> Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

Альтернативным методом ремонта является герметизация отверстий с помощью силиконового герметика. Следует помнить, что для его полной полимеризации требуются сутки.

На заметку: экспресс-ремонт является временной мерой. Замена пыльника внутреннего шарнира может быть ненадолго отложена, но не отменена полностью. Обычно подобные методы ремонта используют, чтобы добраться до ремонта.

Способы ремонта

Мы уже выяснили, что основная неисправность гранаты связана с разорванным и поврежденным пыльником.

Соответственно, чтобы устранить проблему, нужно что-то сделать с этим кожухом, по своей форме напоминающим конус.

В случае с выполнением ремонта своими руками, есть 2 варианта:

• Экстренный . Проводится тогда, когда поломка застала вас в пути. Буквально в полевых условиях требуется частично реанимировать ШРУС и его пыльник. В этом случае даже не выполняется полноценная замена пыльника шруса без снятия шруса. Но метод все равно полезный для экстренных ситуаций;
• Гаражный . Тут уже вы находитесь в гараже, имеете под рукой набор инструментов, яму или даже подъемник. Некоторые уверены, что без снятия шарнира никак не обойтись. Это заблуждение.

Теперь про каждый метод ремонта расскажем отдельно.

Оба варианта могут применяться на различных автомобилях, будь то:

• ВАЗ 2110;
• Лада Калина;
• Рено Логан;
• ВАЗ 2114;
• Лада Приора;
• Шевроле Нива (Шнива);
• ВАЗ 2115;
• Лада Гранта и пр.

Да, в основном подобные эксперименты лучше проводить на отечественных автомобилях, а также на бюджетных иномарках. У них и конструкция проще, и запчасти не такие дорогие, если вдруг потребуется исправлять собственные ошибки.

А вот цена профессиональной услуги по замене пыльника довольно внушительная. Это еще одна из причин сделать все своими руками.

Когда требуется замена?

Шарнирные механизмы автомобиля Лада Приора, передающие вращение от двигателя на передние колеса, считаются довольно надежными и в некоторых случаях проходят 100-150 тыс. км. Менять гранаты следует в таких случаях:

• пробег автомобиля составляет более 100 тыс. км;
• детали узла пришли в негодность, о чем свидетельствуют хрустящие звуки при повороте передних колес.

Первый тип замены — профилактический. Рекомендуется автомобилистам, для которых машина — инструмент заработка денег, долженствующий постоянно находиться в боевой готовности и служить безотказно. Замена из-за износа — более распространенный вариант, его практикует большинство владельцев Приоры.

Чтобы менять дорогостоящие детали ШРУСов как можно реже, важно вовремя обнаруживать порванные пыльники, через которые в механизм попадает грязь и пыль. Гранаты отремонтировать невозможно, их нужно только менять

Куда проще и дешевле заменить дырявые пыльники, чтобы узел прослужил как можно дольше.

Снятие и замена шруса Лада Приора

Артикул: Наружный ШРУС – 77205S. Внутренний ШРУС – FJ-228.

Инструменты: Для снятия и замены внутреннего и наружного шруса Лада Приора потребуются плоскогубцы, молоток и колодка или деревянный брусок.

Снятие и замена шруса Лада Приора осуществляется на подъемнике или смотровой яме. Вообще, эта процедура одинакова для всех отечественных переднеприводных автомобилей, таких как, ВАЗ 2108, 2109, 2110, LADA Granta.

Ремонт или замена шруса Лада Приора проводится при снятом приводе переднего колеса. Первым делом нужно убрать пыльник с гранаты, зажав снятый вал привода в тисках.

Замена шруса Лада Приора

При помощи плоскогубцев отгибаем внутренний хомут и открываем замок стяжки грязезащитного чехла, то же самое делаем с внешним хомутом.

Замена наружного шруса Лада Приора

Пыльник подвигаем по валу к центру и выворачиваем его наизнанку.

Теперь нужно выбить внутренний ШРУС с вала. Для этого используется молоток и выколотка из мягкого металла. При манипуляциях с молотком усилия прикладываются на обойму шарнира.

Выбиваем ШРУС с вала

Установка нового шарнира потребует его обильной смазки. Вбивают ШУРС при помощи молотка и деревянной накладки, которую прикладывают к наружному торцу хвостовика, после чего наносят резкие удары инструментом.

После установки новой гранаты на вал, ее очищают от грязи и еще раз тщательно смазывают. Смазка обладает отличными уплотняющими свойствами, которые будут обеспечивать узлы трения надежной защитой от воздействия влаги и грязи. Затем надевают пыльник и фиксируют хомутами.

Внешний или наружный шарнир заменяется после того, как будут сняты и внешний, и внутренний ШРУСы. Грязезащитный чехол также выворачивается наизнанку, вал зажимают в тисках и выбивают с него внешний ШРУС.

Замена внешнего шруса Лада Приора

Его установка аналогична внутреннему шарниру

Однако есть одно важное различие при использовании смазки. Ее должно быть в два раза меньше, чем во внутреннем ШРУСе

В заключение все снятые детали устанавливаются в обратном порядке. После установки новых гранат автомобиль плавно и без неприятных звуков проходит любые повороты, а сам процесс езды по прямой дороге становится намного тише.

Важно знать, что даже незначительное повреждение пыльника привода требует его обязательной замены. Дело в том, что основной и быстрый износ гранаты происходит, когда в привод через трещины в пыльнике попадает пыль и грязь

Чтобы увеличить срок эксплуатации ШРУСов рекомендуется периодически проводить осмотр резиновых грязезащитных чехлов на валу и при первой же необходимости проводить их замену.
