«хендай-акцент», замена ремня грм своими руками: полное руководство, особенности и рекомендации

Процедура замены ремня

Нужно обязательно приобрести новый ремень ГРМ, натяжной и промежуточный ролики. Желательно сразу менять все комплектом. В противном случае через пару месяцев начнет шуметь ролик, опять проводить ремонт – это накладно. А если ролик заклинит, то обрыва ремня не избежать. Процесс смены ремня привода выглядит следующим образом:

1. Снимите все ремни привода дополнительных механизмов (компрессора кондиционера, гидроусилителя руля, генератора).
2. Ослабьте крепление бачка гидроусилителя и сдвинуть его, чтобы не мешало проведению ремонта.
3. Снимите защитный пластиковый кожух, выкрутив четыре болта.
4. На болт коленчатого вала наденьте вороток с головкой, уприте в лонжерон.
5. Чтобы не повредить, отключите от катушки зажигания всю низковольтную часть.
6. Проверните коленчатый вал стартером, чтобы сорвать болт. Можно включить пятую скорость, выжать тормоза и пробовать выкрутить воротком болт.
7. Снимите пластину и шкивы.
8. Ослабьте и выкрутите крепление натяжного ролика. Придерживайте его, чтобы не сорвать резьбу.
9. Снимите ремень.

Теперь нужно установить новый, причем так, чтобы не нарушить синхронизацию валов на Хендай Акцент 16 клапанов. Для этого:

1. Замените промежуточный ролик.
2. Установите ремень.
3. Совместите метки на шкивах с рисками на кожухе.
4. Установите ролик натяжителя, придерживайте при этом пружину длинной отверткой. Корректировать натяжение ремня не нужно – пружина все сделает сама.
5. Затяните болт ролика.
6. Затяните основной болт.
7. Установите шкив на коленчатый вал и затяните болт.
8. Проверните на несколько оборотов коленчатый вал и удостоверьтесь в том, что метки не сместились.
9. Соберите оставшиеся элементы.

Обратите внимание на то, что затяжка болта коленчатого вала производится против часовой стрелки. У него обратная (левая) резьба

Метка шкива коленвалаМетка в виде буквы “Т” на пластинке

Несколько советов помогут вам быстрее справиться с заменой ремня газораспределительного механизма:

1. Двигателю нужно дать остыть.
2. Не проворачивайте валы после демонтажа ремня.
3. Желательно менять и ремни привода вспомогательных агрегатов.
4. Не поленитесь и замените масло с фильтром, свечи, если им осталось недолго ходить.

Самое противное в этом деле – это установка меток. На Ладе, правда, это делать сложнее – там нужно синхронизировать три вала. На Хёндай всего два. Под верхней боковой крышкой находится шкив распредвалов. На нем, ближе к болту, есть метка. Она должна располагаться напротив риски в верхней части ГБЦ. На шкиве коленчатого вала имеется выемка, которая должна быть совмещена с буквой «Т» на пластине. Если эти метки никуда не «убегут», то проблем с настройкой механизма газораспределения не возникнет, двигатель будет работать как часы.
И небольшое видео от классного и познавательного канала “Сделано в гараже” на тему замены ремня ГРМ и помпы:

Замена ремня на Акценте

Необходимо осуществлять проверку ремня ГРМ хотя бы один раз в 30 тыс. км. пробега, но замену проводить необходимо после 75 тысяч. Стоит заметить, что при редкой эксплуатации автомобиля замена ремня ГРМ должна производиться примерно один раз за три года.

При простое он теряет свою эластичность, может покрываться микротрещинами, что впоследствии приведет к неожиданному обрыву. Поэтому за ГРМ Хендай Акцент нужно постоянно следить и не упускать из виду даже малейшие детали.

Перед заменой ремня на Хендай нужно провести некоторые подготовительные работы. Сначала снимается защита ДВС. После этого выкручиваются болты, крепящие кожух отсека ременного привода. На коленчатом вале расположен шкив, от которого приводятся в движение:

• генератор;
• ГУР;
• компрессор кондиционера.

На Акценте каждый этот агрегат оснащен отдельным ремнем. Не очень удобно, так как необходимо будет ослабить три привода. На приводах ГУРа и компрессора установлены специальные ролики для натяжения. А вот последний ремень натягивается и ослабляется при помощи движения самого генератора.

Когда все ремни сняты, можно приступать к дальнейшим действиям. Чтобы поменять ремень ГРМ Hyundai Accent, вам потребуется поставить перекладину в пространстве под капотом, так как нужно снимать подушку в боковой части ДВС. Первым делом после подвешивания мотора снимается шкив, приводящий в движение вспомогательные агрегаты. Теперь осталось только ослабить натяжной ролик ГРМ, чтобы ремень провис.

Снимается он просто, достаточно только потянуть его в сторону от мотора. А теперь можно действовать двумя способами. Если валы не вращались, то без особых забот ставьте новые ролики и ремень. Но лучше провести установку по меткам. Даже на 16-клапанных моторах у Hyundai Accent только один шкив, служащий для привода распредвалов. В нем находится небольшое отверстие.

Его требуется совместить с расположенной на блоке ДВС меткой. Еще имеется метка и на шкиве коленчатого вала. Выполнив все эти несложные регулировки, можете приступать к установке и натяжению ремня ГРМ роликом. Сборка производится в обратной последовательности. Рекомендуется заменять помпу при проведении работ.

Замена ГРМ на Акценте 16 клапанном

Процедура проводится на яме или подъемнике. Специалисты рекомендуют приобретать комплект и сразу вместе с ремнем заменять оба ролика. Если этого не сделать, изношенные запчасти будут отрицательно влиять на вновь установленный ремень, что скажется на сроке службы последнего.

Порядок проведения работы:

• Открыть капот и демонтировать приводные ремни (генератора, ГУРа и кондиционера).
• Открепить бачек ГУРа и сдвинуть его так, чтобы в дальнейшей работе устройство не помешало.
• Убрать защитный кожух с того места, где находится ГРМ.
• Надеть вороток с торцевой головкой на болт в центральной части коленвала и уткнуть в лонжерон.
• Открепить от катушки низковольтные разъемы.
• Стартер проворачивать по часовой, пока не сорвется болт вала. Крепление поворачивается, пока метки шкива коленвала не совместятся. После можно удалить крепеж, снять шкивы и пластинку.
• Выкрутить крепежи ролика натяжителя (чтобы не сорвалась резьба, ролик необходимо придерживать).
• На этом разбор закончен – можно демонтировать ремень и заменить обводной ролик.
• Разместить новый ремень так, чтобы метки шкивов валов совпали с метками на кожухе.
• Поставить натяжной ролик, удерживая пружину – можно использовать длинную отвертку, необходимое натяжение ремня определится само за счет действия пружины.
• Закрутить болт регулировки натяжного ролика, потом основной болт, чтобы натянуть ремень.
• Разместить шкив коленвала и затянуть крепление.
• Повернуть коленвал на 2 оборота и проверить, совпали ли метки.
• Собрать все оставшиеся детали. Чтобы затянуть болт коленвала, необходимо использовать молоток или гайковерт – крепеж закручивается против часовой стрелки!

Теперь вы знаете, как поменять ремень ГРМ самостоятельно. Ниже даны полезные советы и инструкция по установке и проверке меток.

• Процедура проводится только на холодном моторе.
• После снятия ремня поворачивать валы запрещено!
• Если замена осуществляется после 50 тыс.км пробега, следует также заменить приводные ремни.
• Одновременно удобно менять свечи, масляный фильтр и масло – так не придется несколько раз разбирать и собирать автомобиль.

Метки ГРМ Хендай Акцент 16 клапанов

Больше всего проблем возникает с правильным выставлением меток. Фактически, чтобы сделать все правильно, необходимо сначала снять нижний шкив, затем ослабить натяжной, демонтировать ремень, выставить метки и собрать механизм. Далее, для проверки, нужно прокрутить валы несколько раз и посмотреть, совпадают ли метки. В результате прокрутки валов происходит натяжка ремня.

Проверка меток:

Снять верхнюю боковую крышку и выставить метку на шкиве распредвала.

Метка на шкиве коленвала…

должна сопоставиться с «Т» на крышке.

Что делать, если после замены появился шум?

Иногда после замены ремня в районе ГРМ может появиться шум или свист. Чаще этот звук появляется при запуске двигателя на холодную, и после прогрева он пропадает. Наиболее вероятной причиной появления шума является:

Износ компонентов системы ГРМ (если не были заменены ролики)

Замена ремня ГРМ на Акценте 16-клапанов не отличается от замены ГРМ на большинстве других легковых автомобилей с ременным приводом. В процессе работ необходимо будет снять, а в ряде случаев и заменить, еще три приводных ремня – генератора, кондиционера и ГУРа. Также при замене ремня ГРМ рекомендуется сразу менять ролики механизма.

Ремень ГРМ – важнейший элемент газораспределительного комплекса автомобиля. Именно он отвечает за согласование основных рабочих параметров коленвала и системы, отвечающей за впрыск топлива и выпуск отработанных газов. Функционируя в достаточно сложных условиях, данный агрегат требует к себе повышенного внимания и периодического осмотра, а в некоторых случаях и замены. Именно о ней и пойдёт речь в этой статье.

Замена ремня

Итак, если вы решили, что ременная передача ГРМ нуждается в срочной замене, тогда идите в магазин и покупайте новый комплект. Приготовьте все необходимые ключи и головки. Убедитесь, что домкрат находится рядом, ставьте машину на эстакаду, если она есть, конечно, и моете приступать к ремонту. Этапы его должны производиться в следующей последовательности:

1. Отворачиваем винты крепления помпы. Их 4 штуки. После этого производим демонтаж приводных ремешков.

2. Откручиваем нижнюю гайку генератора. Теперь мы сможем ослабить натяжение генераторного ремня и снять его. Что нам и нужно будет сделать на следующем шаге.
3. Берем головку на 10 и отворачиваем болты, крепящие верхнюю часть корпуса. Снимаем корпус.

3. Берем домкрат, приподнимаем переднюю часть автомобиля и демонтируем правое колесо. Теперь нужно снять защиту мотора, предварительно открутив все необходимые болты.
4. Теперь начинаем выставлять метки. Отверстие на шкиве распредвала должно совпадать с меткой красного цвета. Отметка на нижнем валу должно быть совмещено с символом “Т”.

5. Теперь отворачиваем болт крепления коленвала и снимаем его.
6. Отворачиваем болты, с помощью которых крепится нижняя часть кожуха и снимаем кожух.

7. Головкой на 14 отворачиваем винт обводного ролика. Затем приступаем к непосредственному демонтажу ременной передачи.

8. Теперь отворачиваем винты, крепящие натяжной ролик. Сам ролик необходимо снять и произвести его визуальный осмотр. В случае необходимости его тоже нужно будет заменить. Лучше это все-таки сделать, так как эта деталь также изнашивается, и если это еще не произошло на момент замены ремня, то может произойти в ближайшем будущем, что послужит причиной разбора всего механизма. А так не захочется делать этого из-за одного ролика!

9. Теперь коленвал прокручиваем 2 раза вправо. После этого проверяем совпадение меток. Если они не сошлись, то ремень придется снять и установить заново. Обязательно проверьте натяжку ремня. Все остальные узлы монтируются в порядке, обратном демонтажу.

Как видите, ничего особенного сложного здесь нет, и заменить привод ГРМ вполне сможет каждый автолюбитель. Нужно лишь проявить чуточку старания и следовать предлагаемой инструкции. Многие автолюбители меняют ременную передачу сами, у вас тоже обязательно получится.

Основная проблема

Проблема лежит в том, что чтобы добраться до самого ремня и, хотя бы просто его снять приходится выполнять много других работ, которые забирают и силы, и время и уничтожают нервные клетки.

Поэтому для тех людей, у которых мало времени или же нет желания тратить свои нервы мы рекомендуем доверить эти важные работы СТО ведь на сегодняшний день ремень ГРМ является одним из важных компонентов современных автомобильных моторов, а его правильная замена будет сильно влиять на бесперебойную работу двигателя в дальнейшем.

Кроме того, ремень ГРМ работает в очень непростых условиях, и автовладелец обязан постоянно следить за его состоянием и при малейших подозрениях в его неисправности сразу же принимать меры по замене.

Устройство ГРМ Акцент 16 клапанов

Привод газораспределительного механизма комбинированный, поскольку там одновременно используется и ремень ГРМ и небольшая цепь. Ремень передает крутящий момент от шкива коленчатого вала на один распределительный вал, а с противоположной стороны стоит небольшая цепь, которая связывает, через звездочки, второй распределительный вал, тем самым синхронизируя работу ГРМ.

Замена ремня ГРМ на Акцент 16 клапанов литра требуется раз в 50 тысяч километров, цепь необходимо менять раз в 100 километров. Обычно бряканье растянутой цепи слышно уже на 80-90 тысячах пробега.

Схема ГРМ Hyundai Accent 1.6
литра далее.

1 – зубчатый шкив привода распределительного вала выпускных клапанов;
2 – болт;
3 – промежуточный ролик;
4 – ремень привода газораспределительного механизма;
5 – метка на передней крышке блока цилиндров;
6 – метка на зубчатом шкиве коленчатого вала;
7 – зубчатый шкив коленчатого вала двигателя;
8 – болт натяжного ролика;
9 – проставка натяжного ролика;
10 – пружина натяжного ролика;
11 – натяжной ролик;
12 – метка на зубчатом шкиве;
13 – метка на опоре распределительного вала

Характеристики двигателя Хендай Акцент 16 клапанов

• Рабочий объем – 1599 см3
• Количество цилиндров – 4
• Количество клапанов – 16
• Диаметр цилиндра – 76.5 мм
• Ход поршня – 87 мм
• Привод ГРМ – ремень (DOHC)
• Мощность л.с.(кВт) – 105 (77) при 5800 об. в мин.
• Крутящий момент – 143 Нм при 3000 об. в мин.
• Максимальная скорость – 190 км/ч
• Разгон до первой сотни – 10.3 секунд
• Тип топлива – бензин АИ-92
• Степень сжатия – 10
• Расход топлива в городе – 9.5 литров
• Расход топлива по трассе – 5.4 литра
• Расход топлива в смешанном цикле – 6.7 литра

Двигатель на российском рынке можно встретить не только с 5-ступенчатой механикой, но и с 4-диапазонным гидромеханическим автоматом.

Хэндэ Accent ремень ГРМ: Меняем сами

Ремень ГРМ – важный элемент газораспределительного комплекса автомобиля. Только он отвечает за согласование главных рабочих характеристик коленвала и позволяющей вести бухгалтерский учет (софт), отвечающей за впрыск горючего и выпуск отработанных газов. Функционируя в довольно сложных критериях, данный агрегат просит к для себя особенного внимания и повторяющегося осмотра, а иногда и подмены. Конкретно о ней и пойдёт речь далее.

Hyundai Accent «Всё своими руками :)» › Бортжурнал › Замена ГРМ на АКЦЕНТЕ своими руками.

Была у меня запись про замену подшипника ГУРа www.drive2.ru/l/8838104/, заодно и глянул ГРМ. Он оказался стёртым, а ролики ржавыми, хоть и в сервиске написано, что его меняли на 60 тыс.км.

Нашёл в инете инструкцию, вот она www.avto-pulss.ru/hyundai…grm-na-henday-akcent.html, вроде бы подробная, нооо половина ньюансов, которые у меня вылезли в процессе замены, не написаны. А так как я менял в первый раз, то делал чётко по ней. Вообщем ребят, для тех кто будет менять ГРМ в первый раз пишу этот БЖ, вам в помощь. Некоторые фотки будут не мои, т.к. не до этого было, на замену ушло ашь 4 часа. Теперь уложусь за 1,5 легко :).

P/s: Запоминайте, перед снятием, как стояли шкифы, ремни, шайбы и т.д. Моменты с которыми надо крутить я не указывал, все есть выше в инструкции.

3. Снимаем шкиф и ремень помпы.

4. Дамкратим машину, со стороны ГРМ, и снимаем переднее колесо. Начинаем снимать дождевик двигателя.

5. Снимаем ремень кондиционера.

Некоторые его откручивают стартером, но я побоялся сломать ключ, т.к. он был не мой. Открутил вручную. Понадобилась вот такая горелка,

именно с такой насадкой, чтобы пламя было узкое и длинное, греем 15 мин., затем ставим 5-ю передачу, упираем монтажку, как на фото и рывками срываем болт.

(звучит легко, но я без горелки 2 часа пытался его открутить, вообщем ребят если ремень ни разу не менялся сразу в магаз за горелкой 7. Откручиваем нижнюю защитную крышку ГРМ.Крепится на 5-ти болтах

9. Снимаем старый ГРМ— Ослабляем натяжной болт ролика.— Ослабляем болт пружины.— Взводим ролик.— Затягиваем натяжной болт

К сожалению больше фоток драйв не дал загрузить. Расскажу на пальцах.

10. Снимаем пружину натяжного ролика со взвода. Для этого ослаблям на 2-3 мм. оба болта натяжного ролика. (больше нельзя, т.к. резьбы очень мало и её легко сорвать, т.к. корпус двигла, куда они крепятся алюминивый), поддеваем отверткой или монтажкой и она соскакивает, затем почти одновременно выкручиваем эти 2 болта, придерживая ролик, чтобы не перекосило болты при откручивании, снимаем натяжной ролик.

11. Откручиваем опорный ролик. Там ничего сложного (один болт, помоему на 12 или 14), и прикручиваем новый.12. При установке натяжного ролика, также будьте аккуратны с пружиной, чтобы болты не пошли не по резьбе.— Вкручиваем болт пружины (не до конца)— Затем наживляем натяжной болт и взводим пружину, затем потихоньку одновременно все прикручиваем, но не до конца, т.к. нам надо теперь взвести ролик опять, перед установкой нового ремня.13. Ремень начинаем одевать сверху через обводной ролик. После того, как одели ремень, отпускаем болт натяжителя ролика и пружина натягивает ремень, я ещё чуть пальцем дожал и затянул ролик.14. Проверяем все метки, также провернув на 360 градусов 2-3 раза весь ГРМ. Все должно идеально совпадать.

А дальше собираем в обратной последовательности. Самое сложное позади. Я Вас поздравляю Вы победили ГРМ.

ПАРТЫ:5479XS — Ремень зубчатый;532031420 (Ina) — Ролик обводной ремня ГРМ (внутри коробки GMB, так что можно брать ролик GMB, т.к. этот дороже)531011820 (Ina) — Ролик натяжной ремня ГРМ (внутри коробки GMB, так что можно брать ролик GMB, т.к. этот дороже)2442224000 HYUNDAI/KIA — Пружина ролика грм (Обязательна, при замене! Очень много БЖ разрыва ремня из-за лопнутой пружинки)

P/S: Заменил ГРМ не зря в следующем посте фотки довыложу, он тоньше от нового на 1-1,5 мм., производителя естественно не видно. Ролики все люфтили по 1,5-2 мм. и шуршали. А вот про ролик кондёра я забыл, что его тоже уже менять надо. Там ВООБЩЕ люфт 2-3 мм. ходуном все. Ролик в сборе дорогой я заказал только подшипник NSK6301DDUCM за 193р. Так что скоро замена. Следите

Основные сведения о ГРМ Хендай Акцент

Ресурс у ремня ограничен – рекомендуется производить замену каждые 60 тыс. км. Но нужно учитывать износ двигателя и его агрегатов. Поэтому дешевле будет ставить новый ремень каждые 45-50 тыс. км. пробега. А обрыв может закончиться плачевно – погнутся клапана, появятся трещины в головке блока, и многие другие неприятности. Можно сделать вывод, что замена ремня ГРМ требуется в двух случаях:

1. При достижении максимального пробега в 45-60 тыс. км.
2. При обрыве или повреждении.

Цена новых ремней для Акцента:

1. Оригинальный арт. 243 122 60 50 – свыше 2000 рублей.
2. Аналог производства CONTITECH №СТ942 – 500..600 рублей.
3. Аналог производства DAYCO №94660 – около 500 рублей.
4. Аналог AMIWA арт. 29 14 035 – 500 рублей.
5. Аналог DONGIL арт. 105RU22 – 450-500 рублей.
6. Комплекты для ремонта GATES, INA или JP GROUP обойдутся в 1000-3000 рублей. Каталожные номера K015479XS, 530042710 и 3512100919 соответственно.

Обязательно обращайте внимание на рекомендуемый производителем ремня срок замены. Превышать его не нужно

Обрыв может случиться в любой момент, даже при равномерном движении. Мотор останавливается и не заводится, стартер вращается со скоростью, большей, чем обычная. Поэтому лучше поменять весь привод, не дожидаясь, когда ремень сам порвется.

Артикулы роликов:

1. Натяжной (для DOHC 16-ти и SOHC 12-тиклапанных) – 244 102 6000.
2. Промежуточный для DOHC 16-тиклапанных моторов – 248 102 6020.

Рекомендуется ставить ремень ГРМ оригинальный, несмотря на его высокую стоимость. На Акцентах устанавливаются заводом два производителя – GATES и DONGIL. Оба корейского производства, имеют только положительные отзывы и являются эталоном с точки зрения качества изделий. DONGIL имеют немного меньшую стоимость, но качество на высоком уровне.

Назначение водяной помпы в «Хёндай Акцент»

Без водяной помпы нормальное охлаждение двигателя «Хёндай Акцент» попросту невозможно. Помпа — это центробежный насос со стальной крыльчаткой внутри. И его главная задача состоит в том, чтобы непрерывно гнать потоки антифриза через специальные охлаждающие каналы мотора. Если охлаждающая жидкость перестанет циркулировать в рубашке двигателя, он обязательно перегреется, причём произойдёт это в течение 15–20 минут.

Оригинальная помпа для «Хёндай Акцент» корейского производства

Как только температура трущихся частей двигателя повысится, они неизбежно начнут деформироваться. В первую очередь это относится к клапанам, поршням и шатунам. Замена всех этих частей — дело трудоёмкое и чрезвычайно дорогостоящее. Настолько, что порой водителю проще приобрести новую машину, чем пытаться вернуть к жизни намертво заклинивший мотор.

Признаки износа

Данный элемент имеет свой ресурс эксплуатации, обычно он составляет не более 80 тысяч километров пробега

Поэтому, если вы прошли уже на своем авто такой пробег, нужно уделить отдельное внимание работоспособности этого элемента и, при надобности, поменять его

Что касается признаков износа компонента для Hyundai Accent 2010 года с 12- и 16-клапанным двигателем:

• Если ремень ГРМ практически отработал свой срок службы, то мотор Hyundai Accent Тагазовской сборки будет работать некорректно. В этом случае из выхлопной трубы будет идти нехарактерный дым черного цвета.
• Затрудненный запуск мотора. Это не является стопроцентным признаком неисправности компонента, но это может быть с ним связано. Если трудный запуск мотора происходит постоянно, то нужно проверить работоспособность ремешка.
• Утечка расходных материалов и перегрев мотора. В частности, речь идет о моторной жидкости и антифризе.
• Посторонние звуки, возникающие при работе мотора.
• Трещины непосредственно на самом ремешке.

Проверка ремня и необходимость его замены

Компания производитель безотступно советует всем обладателям Хендай Акцент
поменять ремень приблизительно через 50 – 60 тыщ км пробега. Не следует очень уж откладывать эту функцию – данный элемент, в противоположность огромного количества других деталей и агрегатов, неспособен просигнализировать о собственной неисправности и может порваться в более неподходящий момент. Это составляет вызовет не только лишь лишнюю мигрень, да и очень значительные денежные растраты.

Читайте так же

Прежде чем приступать к замене ремня следует провести его визуальный осмотр и проверить натяжение.
Для этой цели вам необходимо демонтировать оба кожуха – верхний и нижний. По не надо сделать следов масла, потёртостей, трещинок, сколов и иных изъянов. Что касается натяжения, необходимо только надавить на ремень рядом с опорным роликом, в это время напротив натяжного элемента. Если всё в порядке, он прогнётся ровно частично регулировочного болта.

Если присутствуют недостатки либо ремень чрезвычайно растянут, следует загнать авто на эстакаду и приступить к немедленной подмене проблемного элемента.

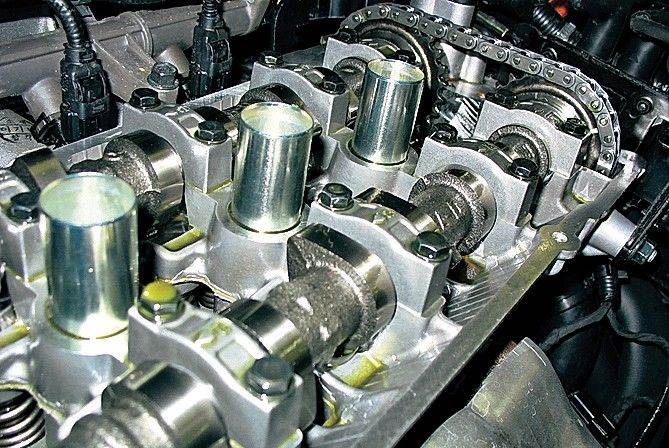

Конструкция механизма

Клапаны — это основные детали системы, они перекрывают впускные и выпускные отверстия. Клапан состоит из двух элементов:

• тарелки;
• стержня.

На моторах, выпускаемых сегодня промышленностью, клапаны находятся непосредственно в ГБЦ. А то место, в котором поверхности отверстия в головке и тарелки клапана соприкасаются, называют седлом. Различают два типа клапанов:

• впускные, имеющие больший диаметр тарелки;
• выпускные с меньшим диаметром.

При помощи пружины клапан удерживается в ГБЦ, закрывая отверстие. И лишь во время нажатия на его стержень происходит открывание. Пружина, жесткость которой строго индивидуальна для каждого двигателя, крепится с использованием сухарей и специальной тарелки непосредственно на ножке клапана.

Но часто ставят две пружины, чтобы в моторе не возникало резонансных колебаний. В таком случае навивка у пружин обратная. Клапаны, изготовленные из сплавов различных металлов, имеют усиленные кромки тарелок и разнородный состав:

• у впускных клапанов стержни полнотелые;
• у выпускных — стержни полые и имеют наполнение из натрия для улучшения охлаждения.

Самые популярные системы газораспределения — это 8-клапанные и 16-клапанные. Но есть еще 3-клапанные и 5-клапанные. При большем числе клапанов привод становится сложнее.

И не всегда получается использовать 16-клапанную систему на двигателях, в которых камера сгорания имеет небольшие размеры. Клапаны открываются и закрываются синхронно за счет привода, который передает требуемое усилие от распредвала. Две самые популярные системы привода:

• роликовый рычаг;
• гидротолкатель.

Первые надежны в работе, поэтому они и предпочтительнее. Но у вторых шума от механизма газораспределения намного меньше, двигатель работает мягче. Конструкция гидрокомпенсатора включает в себя:

• цилиндр;
• поршень и пружину;
• обратный клапан;
• каналы для подачи масла.

Распредвал необходим для обеспечения работы всей системы в полнейшем соответствии с фазами распределения газов, установленными заводом-изготовителем двигателя, а еще для обеспечения порядка работы всех цилиндров. Эта деталь изготовлена в виде вала с определенным количеством кулачков.
