Ремень грм дэу нексия: замена своими руками

Содержание:

Зачем нужен ремень ГРМ?
Замена ремня ГРМ Дэу Нексия 1.6 16 клапанов
Сроки замены
Процедура замены
- Установочные метки
- Правильное натяжение
Ресурс элемента
Зачем нужен ремень ГРМ?
О двигателе
- Гнёт ли клапана
Процедура замены
Ремень ГРМ на Дэу Нексия и его особенности
Для чего нужен ремень ГРМ
Начнем
О износе и ресурсе ремня

Зачем нужен ремень ГРМ?

Ремешок газораспределительного механизма в автомобиле Дэу Нексия 16 клапанов представляет собой изделие, выполненное из резины, в виде обода замкнутого типа. Внутри ремня расположены специальные зубчики, предназначенные для обеспечения оптимального сцепления валов и предотвращения проскальзывания изделия. В Дэу Нексия 16 клапанов этот элемент используется для синхронизации распределительного и коленчатого валов. Благодаря ему обеспечивается правильная работа водяного насоса. Видео о смене, опубликованое каналом Иван Готенко, представлено ниже.

Как часто необходимо менять?

Многим автовладельцам Daewoo Nexia 109 16v интересно, через сколько и когда менять ремешок. По техническому регламенту производитель рекомендует выполнять замену ремня ГРМ каждые 60 тысяч километров пробега либо по прошествии четырех лет эксплуатации. Если автомобиль используется в жестких условиях, к примеру, в такси, то изделие следует менять каждые 40-50 тыс. км.

Симптомы износа

О необходимости замены ремня ГРМ в автомобиле Дэу Нексия 16 клапанов сообщат такие признаки:

Увеличилась вибрация двигателя. Силовой агрегат стал троить, для развития скорости ему требуется больше времени. Особенно при движении в гору на повышенных оборотах. Двигатель не «тянет».
Появился нехарактерный синий, а в некоторых случаях черный дым из глушителя.
Образовались шумы в работе мотора.
Появились сложности в запуске силового агрегата. Двигатель заводится, но на это тратится больше времени.

Для проверки работоспособности ремня ГРМ необходимо произвести его визуальную диагностику. Снимите кожух с газораспределительного механизма и осмотрите ремешок. Если на нем имеются следы повреждений в виде трещин или других дефектов, то скоро изделие может оборваться. На боковых частях ремня появились нити — результат расслоений структуры детали. При таком дефекте ресурс эксплуатации устройства будет низким. В критических случаях может отпасть один или несколько зубчиков на внутренней стороне ремня, что приведет к его проскальзыванию и обрыву. Автор видео о замене ремешка ГРМ — GRAM Позитива всем добра.

Чем грозит несвоевременная замена?

Если нарушаются сроки смены ремня ГРМ в Дэу Нексия 16 клапанов, это грозит серьезными последствиями для транспортного средства. При критическом износе ремешок оборвется. В итоге распределительный вал остановится, а коленчатый продолжит работать. Во время его движения поршень начнет стучать по клапанам, из-за чего они могут погнуться. Автовладельцу придется выполнять капитальный ремонт двигателя либо менять мотор. Причем последствия будут более неприятными для 8-клапанного агрегата. Сами клапаны придется менять.

Для предотвращения таких проблем необходимо постоянно следить за состоянием ремешка. Обрыв изделия обычно связан с его естественным износом. В ходе длительной эксплуатации ремень теряет свою упругость, его структура расслаивается, на нем появляются трещины. Возможен обрыв ремешка при заклинивании помпы либо натяжного ролика. Иногда он рвется из-за неработоспособности распределительного вала.

Замена ремня ГРМ Дэу Нексия 1.6 16 клапанов

Как поменять ремень грм на дэу нексия своими руками

Механизм распределения газов – это весьма значительный узел в каждом автомобиле. Нарушения в его работе могут привести к серьезным неисправностям

Поэтому данному узлу следует уделять серьезное внимание. Одним из главных элементов ГРМ является ременный привод

Тут мы поговорим о замене ремня ГРМ на шестнадцатиклапанной Дэу Нексия 1.6.

Ремень ГРМ – это изделие из резины, изготовленное в форме обруча. С внутренней стороны изделия находятся зубья, которыми ремень схватывается с шестеренками. Предназначение ремня – синхронизировать работу валов и обеспечивать координацию функционирования водяного насоса.

Сроки замены

Как заменить ремень грм на шевроле лачетти своими руками?

Производители рекомендуют производить замену изношенных деталей привода механизма ГРМ при пробеге не более 50 тысяч километров. Большинство владельцев следуют этой рекомендации, но бывают исключения.

Срок службы ремня зависит не только от производителя запасной части, но и от условий эксплуатации транспортного средства, технического состояния двигателя. Пагубное воздействие на состояние ремня оказывают технические жидкости, которые могут попасть в зону его работы. Если замечены даже малейшие протечки моторного масла, их немедленно устраняют, ремень меняют новым изделием.

Процедура замены

Меняем ремень генератора на 8-ми клапанной лада калина своими руками: цены и размер ремня

Замена ремня ГРМ на Дэу Нексия 8 клапанов процедура обязательная. Многие владельцы предпочитают выполнять эту операцию в специализированных центрах, но её можно выполнить самостоятельно. Если имеется даже небольшой опыт ремонта или обслуживания машины, можно браться за работу. Эта операция не предполагает использования специального оборудования, уникального инструмента. Местом проведения может служить гараж со смотровой ямой.

При выборе запасных частей для замены изношенных деталей привода ГРМ, следует обратить внимание на качество их изготовления. В торговых сетях можно встретить довольно качественные подделки, которые внешне не отличаются от брендов, но служат значительно меньше

Кроме этого, в работе понадобятся:

Автомобильный домкрат.
Подставка под кузов машины.
Противооткатные башмаки.
Набор гаечных ключей (торцовые, накидные) и отвёрток с плоским и крестообразным лезвием.
Шестигранные ключи.

Перед началом работ по замене ремня ГРМ автомобиль следует установить на выбранной площадке, затянуть ручной тормоз, включить пятую передачу. Работу начинают в моторном отсеке, где отключают клеммы АКБ. Следующим шагом будет демонтаж кожуха воздушного фильтра, всех патрубков, которые прикреплены к нему.

Ослабляем натяжение хомута 1, отворачиваем саморез 3 и снимаем камеру

Чтобы продолжить работу, следует снять ремень привода генератора. Для этого опускают колёсные болты на правом переднем колесе, под задние колёса устанавливают противооткатные башмаки. Автомобиль поднимают автомобильным домкратом, кузов опускают на подставку, правое переднее колесо снимают.

Далее алгоритм выполнения работ будет следующим:

Снимают брызговик в арке правого переднего колеса.
Следующим шагом будет снятие натяжного устройства кондиционера. Ослабляют его крепление, снимают с двигателя.
Далее отворачивают крепление верхнего защитного корпуса механизма ГРМ, снимают его.

Верхняя крышка ГРМ

Чтобы снять ремень генератора, нужно ослабить верхнюю гайку на «13» его крепления, после этого сдвинуть его, снять ремень.
В арке переднего правого колеса отпускают два винта крепления защиты двигателя, опускают её вниз. Далее нужно открутить локер, отогнуть его вниз, чтобы получить доступ к шкиву генератора.
Наносят жидкость WD-40 на головку болта крепежа шкива, дают выдержку на несколько минут.
Чтобы снять шкив, его следует застопорить доступным способом, потом вывернуть болт крепления, снять шкив с коленвала. Болт крепления снова заворачивают в зубчатый шкив коленвала.

Снятие шкива вспомогательных агрегатов

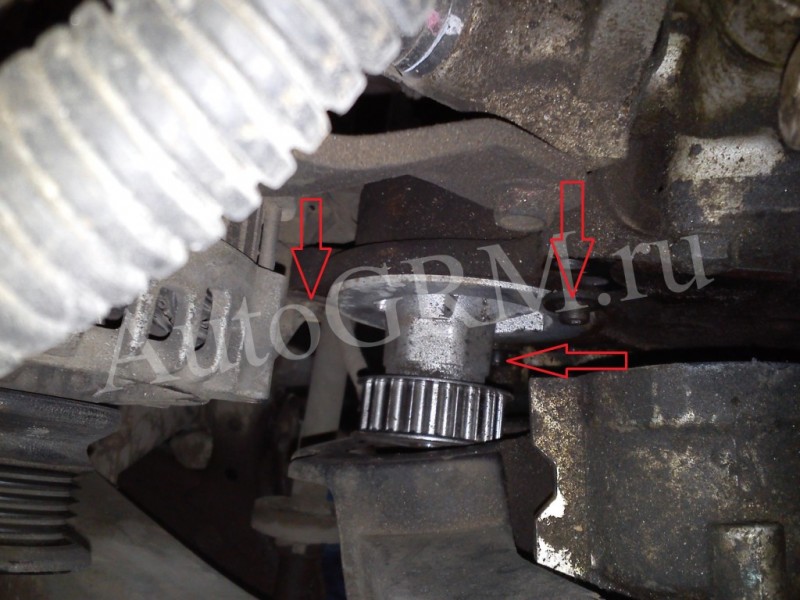

Открылся доступ к нижней крышке защиты ГРМ, отворачивают болты на «10», снимают её с мотора.

Снятие нижней крышки ГРМ

Поворачивают шкив коленвала через болт его крепления для установки меток на распредвале, коленвале.

Проворачиваем коленвал до совпадения меток

Натяжной ролик поворачивают до совпадения меток на его корпусе, фиксируют его в таком положении прутком или сверлом подходящего размера, снимают зубчатый ремень.

Снятие ремня

Отворачивают крепление натяжного ролика, снимают его с блока цилиндров двигателя.
Устанавливают новое натяжное устройство, поворачивают его до совпадения меток на его корпусе, фиксируют в таком положении. Перед установкой нового ремня проверяют совпадение установочных меток.

Снятие и установка нового ролика

Далее работы проводятся в порядке, обратном снятию изношенных деталей.

Установочные метки

Эффективная работа силового агрегата возможна только при правильной установке фаз газораспределения. Для этого следует выставить метки в приводе ГРМ Дэу Нексия. Они имеются на шкивах распредвала, коленвала.

В верхней части защитной крышки привода ГРМ имеется выемка.

Метка распредвала

Она должна совпадать с риской на шкиве распредвала.

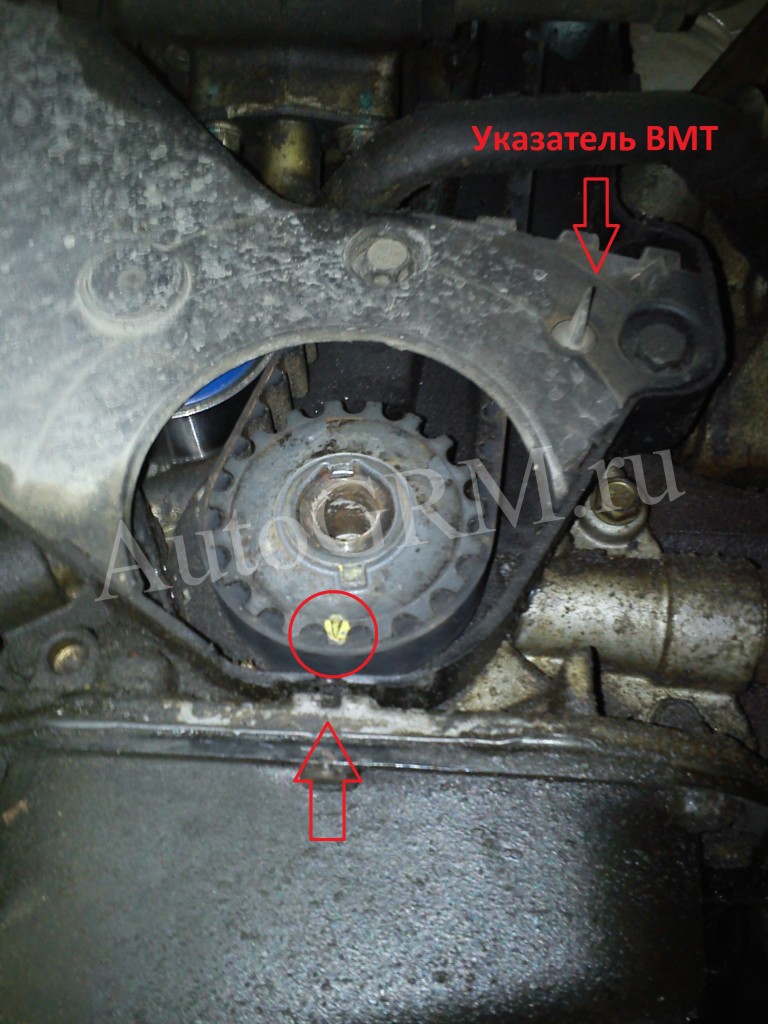

Метка коленвала

В нижней части защитной крышки также сделана выемка, которая должна совпадать с риской на шкиве коленвала. Если они совпадают, работу можно продолжить.

Метка на шкиве вспомогательных агрегатов

Правильное натяжение

После установки нового ремня на своё место, следует вынуть фиксатор натяжного ролика, он натянет ремень. Метки на корпусе ролика должны совпадать. Если ремень «недотянут», можно поправить положение сдвигом насоса охлаждающей жидкости. Прольётся немного антифриза, который потом доливают.

Для правильного натяжения указатель 1 должен быть совмещен с выемкой 2

Ресурс элемента

Производитель обещает, что менять ремень придется не раньше, чем после 60 000 км. Но этот регламент может быть и нарушен, если автомобиль будет эксплуатироваться неправильно. При чрезмерных нагрузках, экстремальной манере вождения владельца авто и плохих дорогах срок службы ременной передачи может быть значительно сокращен. Все это говорит о том, что необходимо время от времени производить проверку состояния ремня и производить его замену, если возникнет такая необходимость.

О срочной необходимости замены ременной передачи будут свидетельствовать следующие симптомы:

Для развития скорости двигателю теперь необходимо больше времени. Движок “не тянет”, если машина совершает движение на возвышенность. Стали заметны вибрации двигателя.
Из глушителя стал выходить слишком черный дым. Иногда дым может быть слишком синим, нехарактерным для обычного выхлопа.
Силовой агрегат во время работы стал сильно шуметь.
Движок заводится уже далеко не с первого раза.

При обнаружении данных признаков обязательно нужно произвести визуальный осмотр ремня. Если при осмотре ремня на его поверхности были обнаружены трещины или сколы, то это явный признак, что его необходимо заменить. О необходимости замены будут свидетельствовать и масляные подтеки. Это значит, что сальники тоже износились и пропускают масло. А оно сильно разъедает структуру ремня, и через некоторое время он сможет оборваться. Если структура ремня начнет расслаиваться, то на его торцевых частях станут появляться отдельные нити. Это тоже может стать причиной проскальзывания или обрыва.

Несвоевременная замена ремня может стать причиной его обрыва. Если это произойдет, то коленвал будет продолжать работать, а распредвал остановится. Клапана начнут ударяться о поршни, что послужит причиной деформации последних. Короче говоря, в моторе начнется настоящий хаос, последствия которого могут быть плачевными

Поэтому так важно постоянно следить за состоянием ремешка. Иногда ремень может порваться и по другим причинам, например, из-за заклинивания помпы

Зачем нужен ремень ГРМ?

Как часто необходимо менять?

Симптомы износа

О необходимости замены ремня ГРМ в автомобиле Дэу Нексия 16 клапанов сообщат такие признаки:

Увеличилась вибрация двигателя. Силовой агрегат стал троить, для развития скорости ему требуется больше времени. Особенно при движении в гору на повышенных оборотах. Двигатель не «тянет».
Появился нехарактерный синий, а в некоторых случаях черный дым из глушителя.
Образовались шумы в работе мотора.
Появились сложности в запуске силового агрегата. Двигатель заводится, но на это тратится больше времени.

Чем грозит несвоевременная замена?

О двигателе

Первоначально на машину устанавливали двигатель G15MF, работающий на бензине. Система питания представляет собой распределённый впрыск топлива. Рабочий объём двигателя 1500 см 3, распредвал расположен в головке блока цилиндров, обеспечивает работу 8 клапанам механизма газораспределения. Привод механизма ГРМ осуществляется зубчатым ремнём. Мотор способен развить мощность 75 лошадок. К недостаткам относят плохую работу распределителя в системе зажигания.

В дальнейшем его заменили модификацией A15SMS, который при том же рабочем объёме развивает уже 80 лошадиных сил. Система питание имеет распределённый многоточечный впрыск, ненадёжный распределитель зажигания уже не используется. В головке установлены 8 клапанов, распредвал приводится в работу зубчатым ремнём. Такой вид привода нуждается в тщательном обслуживании и уходе. Специалисты рекомендуют при каждом проведении очередного технического обслуживания проверять состояние деталей механизма привода ГРМ.

Гнёт ли клапана

Такая проблема волнует всех владельцев автомобилей, привод механизма ГРМ которых, осуществляется посредством зубчатого ремня. Выход его из строя может привести к значительным поломкам деталей двигателя, что потребует значительных финансовых затрат. Конструкторы пытаются найти пути решения этой проблемы. Наиболее часто такой проблеме подвержены моторы, у которых четыре клапана на каждый цилиндр. Для двигателей G15MF, A15MS, опасности загибания клапанов, повреждения поршней, шатунов нет.

Процедура замены

Прежде чем приступить непосредственно к процессу замены необходимо понимать, что эта процедура — достаточно непростая и потребует значительного времени. Так, рекомендуется изучить технологические схемы, а также конструктивные особенности мотора. Далее, соберём необходимый инструментарий, для проведения замены.

Рассмотрим, в какой последовательности стоит проводить операции для смены ремня ГРМ на Daewoo Nexia:

Снимаем минус-клемму с аккумуляторной батареи.

Чтобы упростить доступ к ремню ГРМ, снимаем воздушный патрубок и корпус воздушного фильтра.

Откручиваем защитную крышку ГРМ.

Далее ослабляются три болта крепления шкива насоса ГУРа на 12.Открутите верхний болт крепления генератора, снимите ремень генератора, ослабив его натяжение. Чтобы снять шкив насоса гидроусилителя руля, двигатель отклоняется с подушек немного в сторону.

Теперь, необходимо сделать так, чтобы выставить верхнюю мёртвую точку. Для этого крутим коленчатый вал до тех пор, пока первый поршень не окажется в ВТМ.

Откручиваем 3 болта на 10 и снимаем верхнюю часть крышки ремня.

Сопоставляем метки ГРМ на шкивах и блоке.

Чтобы попасть к элементам нижней части двигателя, ставим автомобиль на домкрат и снимаем правое переднее колесо. Не забудьте про дополнительную страховку, можно подложить снятое колесо.

Демонтируем ремень, предварительно попустив натяжной ролик.

Процесс замены ремня ГРМ Дэу Нексия может показаться тяжёлым, а поэтому стоит рассчитать свои силы. В случае, если автолюбитель не уверен, то рекомендуется обратиться в автосервис для проведения операций. В среднем процесс смены может занять от 1 часа до 3 часов.

Ремень ГРМ на Дэу Нексия и его особенности

Ремень газораспределительного механизма – простой и одновременно важный элемент автомобиля, предназначенный для синхронизации распределительного и коленчатого валов. Основная задача сводится к тому, чтобы приводить ГРМ в движение и не допустить столкновения друг с другом клапанов и поршней.

Ремень ГРМ на Нексии закрыт защитным кожухом и находится с наружной стороны ДВС автомобиля. В зависимости от типа силового агрегата, ремень огибает различное количество шкивов.

Кстати, можно выделить особенности ремней ГРМ с разными моторами:

двигатель Нексия 8 клапанов простой и надежный, но недостаточно мощный. При разрыве ремня ГРМ риск загиба клапанов есть, но у такого двигателя часто бывает так, что не гнет клапана;
двигатель Нексия 16 клапанов — более тяговый мотор с хорошим разгоном. При разрыве ремня ГРМ риски погнуть клапана заметно возрастают.

В любом случае, как на 8-и клапанном, так и на 16-и клапанном ДВС за состоянием ремня ГРМ нужно следить и менять его строго по регламенту или даже раньше при такой необходимости.

Для чего нужен ремень ГРМ

Прежде чем осуществлять замену своими руками, необходимо разобраться, что из себя представляет ремень газораспределительного механизма для Daewoo Nexia 8 кл и 16 кл. Его предназначение — синхронизировать работу двух валов: коленчатого и распределительного. А также с его помощью осуществляется работа водяного насоса. Представляет собой резиновое изделие в виде обода замкнутого типа. На внутренней стороне находятся зубья, которые служат для лучшего сцепления и исключают проскальзывание.

Обрыв ремня ГРМ может иметь тяжелые последствия для автомобиля Daewoo Nexia. При его обрыве распредвал останавливается, а коленвал продолжает двигаться. В результате поршень стучит по клапанам и приводит их в негодность. Это может привести к капремонту силового агрегата или его замене. Надо отметить, что на двигателе, где установлена 8 клапанная система, последствия обрыва могут быть менее серьезным, чем для силового агрегата, у которого 16 клапанов. Может возникнуть необходимость поменять клапана.

Причиной разрыва как на двигателе с 8 кл, так и с 16 кл чаще всего является естественный износ изделия. С течением времени теряется упругость ремешка, начинается расслоение тканей, появляются трещины. Деталь может порваться, если заклинит помпу или натяжной ролик, реже, когда заклинивает один или несколько распредвалов.

Начнем

Снимаем патрубки корпус, воздухозаборника воздушного фильтра и все что к присоединено ним. Получается такая картина.

Откручиваем крепления болты защитной крышки ГРМ, и снимаем ее. ослабляем Также болты крепления шкива гидроусилителя. потом бы Что не матерится пытаясь его застопорить.

болт Ослабляем крепления генератора, сдвигаем его к снимаем и двигателю ремень генератора.

Снимаем правое пластиковый и колесо брызговик снизу. Сливаем антифриз.

видим мы Теперь шкив коленвала.

За болт коленвала весь вращаем механизм газораспределения до совпадения метки на распредвала шкиве и корпусе.

Снимаем шкив гидроусилителя управления рулевого. На фото уже снят. Зато метка видна коленвала и она совпадает с указателем. два Откручиваем болта крепления гидроусилителя. Жидкость сливаем не ГУР!

Снимаем шкив коленвала и видим, нем и на что метки совпали. Болт коленвала помощью с откручиваем напарника. Включаем пятую передачу, тормоз на жмем и легким движением руки откручиваем.

болты Откручиваем нижней защитной крышки и снимаем ее.

три Ослабляем болта крепления помпы, они шестигранник под. Их на данной фотографии не видно, после защитного снятия кожуха я их отмечу. Спец ключом помпу проворачиваем до ослабления ремня ГРМ и снимаем Снимаем. его шкив распредвала. Под ним болтики спрятались крепления защитного кожуха. И еще внизу два. Их откручиваем.

Смещаем кожух и видим, раз как три болта крепления помпы.

А сам и сверху виновник торжества, термостат в своем Его. корпусе снимаем и меняем.

Снимаем водяной смазываем и насос его прокладку тонким слоем что, герметика бы не потекла потом. Менять ее нет она, смысла еще новая.

Термостат, спецключ и насос водяной.

Ставим водяной насос на место. На ролике натяжном есть указатель натяжки, после ремня натяжке стрелка должна быть напротив Ставим.

пазика на место защитный кожух, прикручиваем натяжной и его ролик. Ставим шкив распредвала и метки совмещаем если они не совпадают, так же метки проверяем коленвала. После чего ставим ремень новый ГРМ так чтобы нисходящая ремня ветвь была натянута. Принцип такой, надеваем сначала на коленвал, помпу и натяжной ролик. шкив Затем распредвала на несколько градусов поворачиваем по стрелки часовой, надеваем на него ремень и возвращаем Получается. назад, что правая ветвь ремня левая, а натянута свободна.

С помощью спец ключа помпу проворачиваем до момента когда стрелка на натяжном встанет не ролике на против паза и затягиваем ее.

Проверяем раз еще все метки. Если все в ставим, норме нижний кожух и шкив коленвала, его затягиваем так же как откручивали. Проворачиваем два коленвал раза и проверяем метки.

Прикручиваем на все место что открутили и ставим все сняли что в порядке обратном снятию. Натягиваем генератора ремень. Заливаем антифриз. Заводим машину, поздравления принимаем от родных и близких.

А вообще машина неплохая вполне. Передняя подвеска проще некуда, сайлентблока два и шаровая, убить которую очень Двигатели. сложно выхаживают по 300 000 без Высоким. проблем аппетитом не отличается. Единственное есть врожденных несколько пороков по электрики, да и кузов подгнивает обработать не если. А в остальном за свои деньки вполне вариант приемлемый. Это были рассуждения на свободную Видео.

О износе и ресурсе ремня

Основная причина обрыва ремня – износ изделия в процессе эксплуатации. Если не производить диагностических процедур, то это обязательно произойдет. Со временем резина теряет свою эластичность и упругость, на поверхности ремня появляются трещины или выпуклости, торцы разлохмачиваются. Также к обрыву привода может привести заклинивание натяжного ролика или распределительных валов.

Производитель Дэу Нексия говорит, что менять ремень необходимо после 50 000 км. Конечно, может быть, так оно и есть на самом деле, но все же лучше ориентироваться не на километраж, а на фактическое состояние ременного привода. А чтобы не прозевать начало его конца, нужно почаще заглядывать под капот.

А теперь, если вы все же решили произвести ремонт самостоятельно, давайте поговорим о том, как сделать это быстро и качественно. А вот перечень инструментов, которые нам понадобятся для работы:

домкрат;
торцевые ключи;
накидные ключи;
отвертки с разными наконечниками;
шестигранник;
новый комплект ременной передачи.
