Как заменить радиатор охлаждения на ВАЗ 2110

Замена радиатора 2110 не является сложной процедурой и может быть выполнена своими руками в условиях обычного гаража. Для замены необходимо снять радиатор на ВАЗ 2110, после чего выполнить ряд подготовительных процедур и установить новый.

Важно понимать, что в процессе работы система охлаждения может быть засорена, также нельзя исключать вероятность механических поломок. Еще, кроме того, чтобы заменить радиатор охлаждения 2110, параллельно рекомендуется менять охлаждающую жидкость

По этой причине необходимо:

• проверить систему на предмет наличия/ отсутствия течей антифриза на разных участках кроме радиатора;
• все работы следует проводить на холодном двигателе;
• подготовить необходимое количество свежего антифриза для замены ОЖ после установки радиатора.

Как снять радиатор ВАЗ 2110 и выполнить замену

Чтобы снять радиатор охлаждения ВАЗ 2110, потребуется выполнить следующие действия:

1. Установить автомобиль на ровную площадку (желательно с ямой) или поднять авто на подъемнике;
2. Снять защиту картера (при наличии) и выкрутить сливную пробку;
3. Слить антифриз (выполняется после остывания двигателя) в заранее подготовленную емкость;
4. Демонтировать воздушный фильтр, ослабить хомуты на патрубках и трубках, идущих к радиатору охлаждения;

Завершающим этапом будет запуск двигателя и его прогрев до рабочих температур (нужно выждать, пока вентилятор охлаждения включится не менее 1-2 раз).
Параллельно следует проверить систему на герметичность, убедиться в отсутствии перегрева двигателя по причине воздушных пробок и т.д.
Если все в порядке, нужно заглушить мотор, позволить мотору остыть, открутить крышку расширительного бачка и снова проверить уровень антифриза.

Неполадки в системе охлаждения водитель заметит сразу. Это будет отчетливо проявляться при работе мотора, особенно во время поездок на большие расстояния. Если начал закипать тосол, а из-под капота валит едкий густой дым, значит, система охлаждения отжила свое. Продолжать движение в такой ситуации категорически неразумно. Нужно сразу же вызывать эвакуатор и буксировать транспортное средство до ближайшего СТО.

Далеко не факт, что из строя вышел именно радиатор. Например, замена патрубков или вентилятора на ВАЗ 2110 осуществляется гораздо чаще. Поэтому в первую очередь автомеханику нужно провести диагностику системы охлаждения. Для этого используется специальное оборудование, позволяющее очень быстро выявить причину неполадок.

Большинство поломок радиатора связано с использованием охлаждающей жидкости низкого качества. Она имеет неправильный химический состав, поэтому во время работы на внутренних стенках агрегата образовываются следы накипи. Это явление негативно сказывается на дальнейшей эксплуатации. Во-первых, накипь приводит к разрушению радиатора изнутри. Заметить этот процесс невозможно, а его последствия заставят производить полную замену, так как запаять или заварить агрегат не получится.

Во-вторых, частички накипи иногда отламываются и тем самым мешают нормальной циркуляции охлаждающей жидкости. Это приведет к отказу системы и постоянным перегревам мотора.

Проверить радиатор системы охлаждения на предмет его исправности очень просто. Нужно предварительно снять устройство с автомобиля, а затем заглушить патрубки и опустить агрегат в ванну с водой. Если радиатор не утратил своей герметичности, то на поверхность не будут всплывать пузырьки с воздухом. Если же они появились, значит, в системе существует течь и необходима замена детали. Для получения достоверного результата необходимо наглухо закрыть патрубки, чтобы они не пропускали воздух.

При условии, что радиатор сохранил свою герметичность, его можно постараться очистить от накипи. Для этого в систему заливается специальная жидкость, которая убирает все инородные элементы с внутренних стенок. Затем необходимо слить ее, тщательно промыть радиатор и продуть его воздухом, чтобы внутри не осталось никаких частиц.

Чтобы дольше сохранить радиатор в рабочем состоянии, необходимо заливать в систему охлаждения только те марки жидкостей, которые рекомендованы официальным производителем. Все иные модели могут быть попросту несовместимы с устройством, из-за чего оно очень быстро израсходует свой рабочий ресурс.

Тест современных герметиков

Для повышения герметичности системы охлаждения и устранения протекания в радиаторе для автовладельцев предлагают специальные герметики. Их ещё называют “Стоп-течь”.

Отношение к герметикам двойственное. Такое же, как к присадкам для моторного масла и таблеткам в топливный бак. Мнение производителей автомобилей отрицательное. В книгах по обслуживанию авто в разделе, посвящённом системе охлаждения двигателя, ни слова нет про присадки типа “Стоп-течь”. Их ответ на протекание — это замена радиатора на новый.

Но что же делать если в дороге резко упал уровень антифриза а до точки назначения ещё довольно далеко? Выход есть. В магазинах и на автозаправочных станциях продают присадки, которые могут помочь и устранить течь. Это аварийный метод, позволяющий без проблем доехать до ближайшего СТО. Вылечить радиатор от протекания навсегда герметикам не под силу. Главная проблема присадок — это образование лишних отложений в системе охлаждения автомобиля.

Присадки типа ‘Стоп-течь’ — это аварийный метод устранения протекания радиатора. Герметик помогает добраться до ближайшего сервиса и провести ремонт теплообменника

Облегчить выбор поможет сводная таблица с двумя характеристиками: время закупорки отверстий разного диаметра и уровень отложений. Для оценки последнего параметра использовали массу термостата до и после применения присадки. Такое испытание герметиков проводили на кафедре “Двигателей внутреннего сгорания” Санкт-Петербургского политехнического университета.

Герметик	BBF Супер	Liqui Moly	K-Seal	Hi-Gear	Gunk	Fillin
Время закупорки калибровочных отверстий, с
0,3 мм	20	30	75	35	154	126
0,5 мм	85	62	115	96	224	612
0,7 мм	124	88	315	345	245	292
1,0 мм	146	118	380	630	218	—
Изменение массы термостата, г
Разница	+1,454	+1,324	+0,965	+1,970	+2,798	+1,735

Из таблицы видно, что герметики справляются с микротрещинами успешно, даже большие отверстия перекрываются на протяжении 2-10 минут.

Причины перегрева двигателя

К причинам перегрева двигателя ВАЗ 2110, прежде всего следует отнести недостаточно эффективную работу системы охлаждения. Причинами могут быть:

1. Засорились патрубки радиатора. Вещь, сегодня редко встречающаяся, и то – лишь при применении охлаждающей жидкости крайне низкого качества. В таком случае поможет их замена;
2. Низкий уровень ОЖ из-за подтекания в местах крепления патрубков или же возникновения трещин в самих патрубках. Нужна замена крепежных деталей или патрубков;
3. Загрязнение корпуса. Тут следует учесть маленькую деталь: за всей машиной, радиатором — в частности, требуется уход. Не следует ему позволять «обрастать» грязью, опавшими листьями, другим мусором. Из-за этого значительно снижается эффективность его работы;
4. Потек радиатор. Необходимо его снять, чтобы уже по месту, величине течи, общей изношенности агрегата решить, нужен ему ремонт или замена.

Почему перегревается мотор

Двигатель на ВАЗ 2110 может перегреваться по разным причинам. Первоочередная — это снижение эффективности работы системы охлаждения. Почему же она перестает должным образом работать?

1. Патрубки охлаждающей системы могут засориться. Сегодня подобная ситуация встречается редко. Преимущественно при условии, что для СО применяется очень низкосортная охлаждающая жидкость. Выход один — поменять патрубки и использовать нормальную ОЖ.
2. Различные подтеки, утечки приводят к снижению уровня жидкости охлаждения. Тут придется заменить все компоненты, из-за которых возникает утечка.
3. Корпус загрязнен. С течением времени на корпусе радиатора накапливается мусор, грязь, листья, трупики насекомых и так далее. Это негативно влияет на эффективность работы. Потому обязательно периодически выполняйте наружную очистку корпуса.
4. Течь радиатора. В такой ситуации вам придется его снять, оценить масштаб повреждений и решить, ремонтировать его или менять на новый.

Уважаемые читатели, в этой статье мы с вами разберемся как поменять радиатор охлаждения на автомобилях ВАЗ 2110-2112. Итак, радиатор необходимо менять в случае обнаружения утечки из него охлаждающей жидкости. Вообще радиатор охлаждения двигателя можно и отремонтировать в специальной мастерской, все дело обстоит только в том, сколько это будет стоить. Перейдем непосредственно к работе. По времени это займет около 3 часов. Нам потребуется:

Все работы производить только на холодном двигателе!

1. Первое что нужно сделать — слить охлаждающую жидкость;
2. Затем снимаем воздушный фильтр;
3. После этого ослабляем хомут нижнего подводящего шланга;
4. Отсоединяем шланг от нижнего патрубка радиатора;

Теперь ослабляем затяжку хомута верхнего отводящего шланга;

Отсоединяем шланг от верхнего патрубка;

Снимаем вентилятор системы охлаждения радиатора (читаем здесь как его снять);

Откручиваем 2 гайки верхнего крепления радиатора к шпилькам рамки радиатора (на фото ниже показана только одна гайка, вторая расположена симметрично);

Примечание: под гайками верхнего крепления радиатора к рамке радиатора находятся 2 шайбы — плоская и пружинная — не потеряйте их.

Отодвигаем радиатор немного назад к двигателю;

Ослабляем затяжку хомута пароотводящего шланга и снимаем его;

Теперь можно снимать радиатор охлаждения с автомобиля;

Далее снимаем резиновые подушки нижнего крепления радиатора (если они порвались или потеряли упругость — то меняем их).

На этом замена основного радиатора охлаждения завершена. Установку радиатора нужно производить в обратной последовательности.

Устройство

Любой радиатор на автомобиле, независимо от его марки, состоит из:

• Двух половинок (корпуса);
• Патрубков;
• Сердцевины;
• Заливной пробки в верхней части радиатора, укомплектованной клапанами (один – впускной, другой – выпускной);
• Сливного крана, в нижней половине корпуса.
  Устройство (схема) системы охлаждения двигателя

Корпус, который чаще может быть изготовлен из алюминия, реже – медный, составляют два бачка (один сверху, другой – снизу) и примыкающие к ним патрубки, по которым охлаждающая жидкость циркулирует.

Сердцевина – это ряды латунных трубок, спаянных с ребрами охлаждения. Они находятся внутри корпуса.

Через заливную пробку жидкость охлаждения попадает в радиатор, через сливной кран, соответственно, при потребности, сливается.

Кроме того, к силовому агрегату для поддержания теплового режима относятся электровентилятор и термостат.

Как заменить радиатор и вентилятор охлаждения на ВАЗ 2110-ВАЗ 2112?

Снятие: 1) Перед тем как приступить к работе, нужно вам будет слить всю охлаждающую жидкость чтобы при отсоединение шлангов от радиатора охлаждения она не полилась, о том как это сделать вы можете прочесть в статье под названием: «Замена охлаждающей жидкости на ВАЗ». (Кстати жидкость из блока цилиндров можно по сути не сливать, а слить только лишь из самого радиатора и всё, но в этом случае заливать новую жидкость после установки нового радиатора нужно будет только лишь той марки которая была залита ранее, так как при заливки другой марки и другого производителя происходит смесь которая может пагубно отразиться на двигателе вашего автомобиля)

Примечание! Жидкость сливать да и вообще все работы с системой охлаждения нужно производить только лишь на холодном автомобиле, чтобы не обжечься об охлаждающую жидкость так как при нагревании двигателя и она очень сильно нагревается (Для примера, при прогретом двигателе температура жидкости может достигать 85-110 градусов)!

2) Теперь вам нужно будет снять корпус воздухофильтра потому что он большой и попросту не даст вам вынуть радиатор и вентилятор, о том как его снять читайте в статье: «Замена корпуса воздухофильтра на автомобиле».

Примечание! После корпуса ещё и аккумуляторную батарею снимите, так как она тоже будет мешать снятию радиатора и вентилятора, о том как её снять читайте в статье: «Замена аккумулятора на ВАЗ»!

3) После того как жидкость будет слита посмотрите на все шланги которые подсоединяются к радиатору, данные шланги вам нужно будет отсоединить чтобы они не мешали (Всего три шланга подсоединяются к радиатору, два из этих шланга очень большие и один из них подсоединяется к верхнему а другой к нижнему патрубку, а третий шланг не является большим и выглядит очень миниатюрно по сравнению с другими, третий шланг называется пароотводящим шлангом и за счёт него в системе не образуется воздушная пробка), а отсоединить их проще простого, возьмите в руки для этого отвёртку и с её помощью ослабьте все хомуты которые удерживают шланги на патрубках и после этого просто их отсоедините.

4) Затем переходите к снятию вентилятора, он крепиться всего на пятью гайках для того чтобы их отвернуть нужно будет запастись воротком (Вместо воротка удлинитель можно взять) и накидной головкой, и при помощи них после этого отверните сперва две боковых гайки крепления радиатора (см. фото 2), а так же две верхних гайки (см. фото 3, одна из этих гаек кстати ещё и радиатор крепит) и одну последнюю нижнюю гайку (см. фото 4) и после чего вы можете беспрепятственно снимать вентилятор с автомобиля но только прежде чем начать снимать еще и колодку проводов которая идёт от вентилятора с разъёмом разъёдините о том как это сделать смотрите для наглядности на фото под цифрой 1.

5) Ну и в завершение понадобиться вам снять сам радиатор, для этого его просто наклоните назад (К двигателю имеется ввиду наклоните верхнюю часть радиатора) и после чего выньте его из подкапотного пространства и замените уже после этого на новый.

Примечание! Если вам вдруг понадобиться разобрать вентилятор (К примеру вы крыльчатку с большим количеством лопастей поставить хотите, чтобы двигатель охлаждался лучше), тогда возьмите в руку вороток и наденьте на него торцевую головку, после этого полностью выверните три гайки которые крепят электродвигатель к кожуху (см. фото 1) и после чего подденьте отвёрткой и выньте жгут с проводами который крепиться к кожуху (см. фото 2), и тем самым разъёдините между собой сам кожух и электродвигатель (см. фото 3), ну а после разъединения вы можете выкрутить центральную гайку которая крепит саму пластмассовую крыльчатку к электродвигателю (см. фото 4) и снять после этого крыльчатку с него и поменять её к примеру на новую, или сам электродвигатель заменить если он перестал работать и тем самым двигатель перестал охлаждать!

Установка: Устанавливаются то все детали в обратном порядке снятию, но при установке есть кой какие нюансы, а именно на нижней часть радиатора есть две резиновые подушка, данными подушками когда будете ставить радиатор внимательно проследите чтобы он зашёл ими в отверстия поперечины и прочно на них стоял, кроме того когда будете в обратной последовательности производить сборку вентилятора, обратите своё внимание то что на самой крыльчатки есть паз (см. фото 1) а на электродвигателе присутствует небольшой штифт (см

фото 2), так вот этот самый паз должен при установке крыльчатки войти в этот самый штифт, поэтому внимательно проследите за этим.

Дополнительный видео-ролик: Посмотрите видео ниже в котором рассказывается как заменять радиатор на автомобилях ВАЗ 2111, и вы уже наглядно будете представлять себе как это сделать и поймёте что ничего словного в этом по сути таки и нет.

Что делать дальше

Чтобы заменить старый радиатор ВАЗ-2110 новым прибором, повторите вышеописанное в обратном порядке, начиная с последнего пункта. Чтобы радиатор работал хорошо, стоит также проверить состояние втулки из резины на верхнем крепеже. Если деталь сильно износилась, замените на только что купленную и ее.

Последующие мероприятие по установке нового изделия выглядят следующим образом:

• зафиксируйте устройство для вентиляции воздуха;
• хорошо затяните кожух;
• определите радиатор на прежнее место в ВАЗ-2110, наденьте на штифты подушки нижнего крепежа;
• когда радиатор уже стоит, добавьте антифриз.

Инструкции по установке нового отопителя

Новый образец

«Новый» радиатор имеет следующие крепления: гайка возле фильтра, винт на нижнем торце лобового стекла и две гайки, расположенные над впускным коллектором. Если на вашем автомобиле установлена система для обогрева стекол, то нужно демонтировать расширительный бачок. Фильтр печки тоже нужно снять и заменить при необходимости. Снимаем её, открутив для этого 4 самореза, а затем достаем фильтр. Теперь замена радиатора печки ВАЗ 2110:

Стрелки указывают на крепления, которые нужно снять для доступа к радиатору.

1. Отопитель нового образца не цельный – он собран из двух половин. Они соединены при помощи трех саморезов. Два самореза можно обнаружить на лицевой стороне радиатора печки, а третий – под шлангом, который идет к вентилятору отопителя. Отыскать шланг не составит труда – он имеет Г-образную форму.

Местонахождение радиатора под капотом автомобиля.

Снятие креплений выполнено, идем дальше. При демонтаже отопителя могут возникнуть проблемы, поэтому здесь нужно остановиться. Чтобы снять левую часть, нам нужно крепко взяться за неё левой рукой, а правой, соответственно, за правую половину. Теперь надавливаем на отопитель и приподнимаем обе части вверх. Правая часть снимается проще – её нужно просто отвести вправо с усилием.

Правая часть радиатора печки. Её нужно разобрать ещё на 2 части.

Демонтируем обе части, затем через отверстие шумоизоляционного щитка выводим пароотводящий шланг.
Если левая половина отопителя цельная, то правая снова разделяется на две части. В качестве креплений установлены металлические скобы. Нам нужно демонтировать их вместе с уплотнителем. После этого правая часть сама разложится. Теперь к заслонке открылся проход. Её лучше тоже заменить, идеальный вариант – алюминиевая обклеенная.

Разобранная правая часть радиатора. Крепятся части друг к другу при помощи стальных скоб.

После этого можно устанавливать новую деталь по тому же принципу.

Для справки: жидкости должно быть около 4 литров. Осмотрите антифриз: если он относительно прозрачный, то его можно залить повторно в новый радиатор печки.

Старый образец

1. Выполняем все шаги по сливу охлаждающей жидкости. Теперь нужно снять уплотнитель, установленный в ветровой накладке – при желании его тоже можно поменять. Затем следует убрать и саму накладку, которая называется «жабо». Крепится она при помощи винта, расположенным под главным тормозным цилиндром. Выкручиваем его.

Стрелки указывают на жабо. Нам нужно снять её.

Основной винт, который держит жабо. Его следует выкрутить.

Далее нужно открутить 4 крепления верхних фиксаторов. Шланги и провода держатся за счет двух хомутов – снимаем их.

4 крепления, которые нужно снять.

Теперь следует отключить минусовую клемму аккумуляторной батареи – стандартная процедура при ремонте и обслуживании. Переходим к левой части жабо, её держат 2 винта. Откручиваем их и выдвигаем жабо на себя

Важно: полностью жабо не должно выйти

Вытаскиваем минусовую клемму аккумулятора. Это нужно сделать для обеспечения безопасности.

Следующий шаг – демонтаж накладки ветрового стекла. За ней находится датчик уровня антифриза – отсоединяем штекер от него и достаем шланг горячего воздуха. Он идет из расширительного бачка.

Омывательный шланг, иногда его сложно найти под капотом.

Теперь нужно снять шланг омывателя, который крепится на лобовом стекле четырьмя винтами. Демонтируем зажимы корпуса отопителя, стеклоочистители и накладку.

Стрелки указывает на крепления, которые нужно снять.

Перед нами должен фильтр. Он тоже снимается. В итоге нужно демонтировать шланги подачи и отвода пара, корпус фильтра, обратку антифриза и заднюю часть вентилятора (он есть не на всех автомобилях ВАЗ 2110).

Крепления воздушного фильтра. После демонтажа фильтра можно приступать к установке нового радиатора.

Готово, осталось только поменять радиатор печки. Работа выполняется в обратной последовательности.

Как своими руками сделать радиаторную решетку на ВАЗ 2110

Далее будет представлена инструкция по собственно ручному изготовлению радиаторной решетке.

В первую очередь необходимо взять требующиеся материалы:

• Для этого хорошо подойдёт металлическая сетка, у которой каждая ячейка должна быть размером от 2-5 мм.
• Пластиковый клей. В качестве клеящегося материала, так же можно использовать любой другой клей, который сможет обеспечить надежное соединение пластиковой решетки и самой сетки.
• Специальные ножницы для резки железного материала. С помощью их будет совершаться действия для резки металлической сетки нужного размера.
• Не стирающийся маркер для нанесения контура перед началом резки.

Вариант новой решетки

А теперь поле всех подготовительных работ можно начинать самостоятельное изготовление новой радиаторной решетки.

1. После снятия старой решетки в первую очередь необходимо тщательным образом удалить с ее поверхности все загрязнения и хорошенько обезжирить заднюю часть.
2. Потом старую решетку нужно положить лицевой стороной вниз на ровную и твердую поверхность.
3. Взяв в руки ножницы по металлу необходимо при помощи их вырезать из сетки заготовку, которая будет полностью соответствовать всем требующимся размерам.
4. Нужно оставить контурную часть решетки радиатора и все её крепления. И по этому контуру необходимо выпилить все элементы изделия. Поскольку тут идет речь о передней части автомобиля, то можно воспользоваться разными способами.
5. Большинство людей предпочитают использовать тонкий металлический нож, но перед началом работы с ним его необходимо сильно нагреть на огне (газу). Благодаря сильно разогретому ножу им будет легко резать пластик и удалять его излишки. В такой ситуации существенно снижается риск нанесения повреждений других элементов решетки.
6. Но так же вместо ножа можно прибегнуть к профессиональному электрическому лобзику — это конечно не безопасно, но им вполне можно выполнить качественно данную задачу.
7. Удалив все излишки пластика, места, где были сделаны срезы, следует обработать наждачной бумагой.
8. Потом нужно положить к заранее вырезанной решетке металлическую заготовку из сетки.
9. Дорабатывать ее следует постепенно так, чтобы она вошла прочно и качественно на новое место.
10. Затем необходимо следить за тем, чтобы не возникли изгибы и переломы.
11. Если во время установки решетки выявляются излишки, то их следует удалить. Воспользовавшись ножницами по металлу.
12. Когда решетка заняла правильную позицию ее необходимо зафиксировать. Некоторые предпочитают использовать холодную сварку. Но разумно было бы воспользоваться высококачественным клеем.
13. Фиксация делается по всему контуру нового образца решетки. По истечению определенного времени после полного высыхания, решетку можно начать окрашивать или дальше подвергать дополнительным доработкам.

Вывод: От радиаторной решетки зависит не только качество охлаждения, но и попадание в больших количествах различных загрязнений под сам капотом. Многие владельцы машин ВАЗ 2110 включают свою фантазию и творческие способности на всю мощь. Для того чтобы любыми способами усовершенствовать радиаторную решетку отечественного производства.

Снятие решетки радиатора на ВАЗ 2110 пошагово

В такой самостоятельной работе по замене радиаторной решетки ничего сложного нет. Это очень легкий процесс работы или доработке личного автотранспортного средства, как ВАЗ 2110.

Что же для этого необходимо сделать в первую очередь:

1. Открыть и поднять капот;

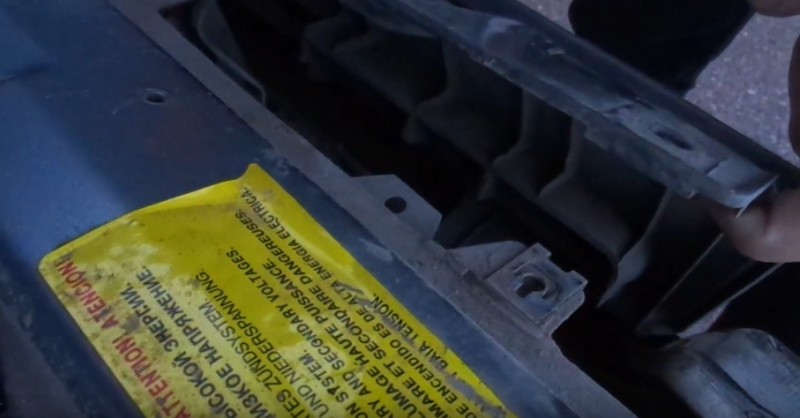

2. При помощи торцевого ключа на 10 выкрутить два винта с верхнего крепежа решетки радиатора к экрану моторного отсека;
3. Далее необходимо потянуть решетку вверх, чтобы освободить ее от нижних зажимов крепления;
4. Вытащить старую решетку и вместо нее установить новую по такому же принципу, который был прописан ранее.

Извлекая решетку радиатора, следует соблюдать осторожность во избежание поломки фиксирующих зажимов. Их качества оставляет желать лучшего, поэтому могут возникнуть серьезные проблемы при обратной установке, если впоследствии они сломаются

Если в результате не получилось сохранить их целостность, то зажимы придется заменить на новые. Для дальнейшей установке решетки.

Автолюбители предпочитающие вносить небольшие тюнинговые изменения в собственных автомобилях в первую очередь стремятся поменять решетку на радиаторе. На сегодняшний день в автомагазинах появилось большое разнообразие решеток. И, как раз это позволяет быстро сориентироваться на месте, какая радиаторная решетка придется по душе владельцу авто.

Снятие и замена радиатора:

1. Аккумулятор будет мешать демонтажу, поэтому его надо снять.

2. Для слива охлаждающей жидкости надо снять модуль зажигания. Теперь, имея доступ к пробкам на блоке цилиндров и на радиаторе, сливаем охлаждающую жидкость в предварительно подставленную ёмкость.

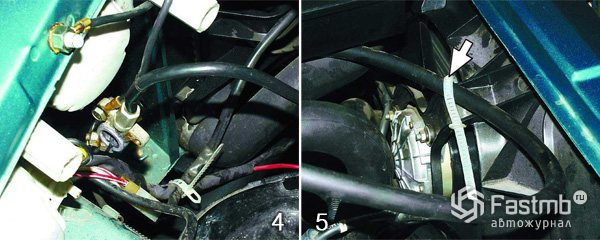

3. Если автомобиль оборудован инжекторной системой, надо снять воздушный фильтр.

4. Отключаем провода, ведущие к вентилятору. Для этого отсоединяем клеймёную колодку на вентиляторе и разрезаем хомут, фиксирующий жгут.

5. Освобождаем тягу дроссельной заслонки, которая крепится к кожуху вентилятора.

6. Предварительно ослабив хомуты, снимаем с посадочных штуцеров термостата патрубки системы охлаждения.

7. Отсоединяем патрубок для отвода пара, ведущий от радиатора к расширительному бачку в точке его крепления к бачку. Снимаем хомут.

8. Извлекаем пароотводящий патрубок из фиксирующих его хомутов. Как правило, эти хомуты есть в двух точках. Первая на шланге расширительного бачка.

9. Вторая – на трубе водяного насоса.

10. Разбираем верхнее крепление радиатора к раме автомобиля (таким образом мы одновременно освобождаем вентилятор).

11. Вынимаем радиатор из автомобиля ВАЗ 2110. Для того чтобы он без проблем «вышел» надо наклонить его к двигателю.

12. Отсоединяем от снятого радиатора все шланги и вентилятор. Для этого послабьте затяжение хомутов и отсоедините от радиатора шланг №1 (отводящий), шланг №2 (подводящий) и под номером 3 (пароотводящий). Далее открутите по два болта с гайкой.

13. Если на нижних штифтах остались посадочные подушки, снимаем их и оцениваем их состояние. В случае деформации или растрескивания — меняем на новые.

После этого, снятие радиатора ВАЗ можно считать завершённым. Теперь определяем, где в радиаторе течь, подав в него воздух с давление не более 0.2 МПа и погрузив его в воду. Но правильным решением будет доверить эту процедуру профессионалам. Хотя сложно тут ничего нет.

14. Замена радиатора 2110 модели машины ВАЗ на новый происходит в обратном порядке. Но, перед установкой нового или отремонтированного радиатора на автомобиль, проверяем состояние резиновой втулки верхнего крепления. В случае износа — меняем на новую. Устанавливаем вентилятор, фиксируя его кожух.

15. Устанавливаем радиатор на рабочее место, выполняя все пункты данной инструкции в обратном порядке, только изначально не забудьте надеть на шрифты радиатора подушки нижнего крепления.

Меняем радиатор печки на ВАЗ 2110

Радиатор печки ВАЗ 2110, как и другие запчасти автомобиля в период эксплуатации транспортного средства, может выйти из строя и обогрев салона в холодную погоду станет не возможным.

В таком случае вышедший из строя радиатор отопителя необходимо снять и поменять на новый, либо реставрировать уже потекший.

Прежде чем приступить к описанию снятия и замене радиатора печки ВАЗ 2110 хочется отметить, что разбирать торпеду в салоне автомобиля нет необходимости, так как все работы производятся в подкапотном пространстве.

На автомобилях ВАЗ 2110 выпущенных до сентября 2013 года устанавливались радиаторы печки старого образца. После сентября 2013 года АвтоВАЗ начал комплектовать свои «десятки» радиаторами отопителя нового образца. Разница снятия и установки этих деталей не значительна, так что описания процесса снятия радиатора печки ВАЗ 2110 будет изложен сразу для радиаторов старого и нового образца.

Если вы обнаружили, что нижнее пространство со стороны водителя и переднего пассажира в салоне автомобиля стало влажным или на коврике для ног появилась лужа, проверьте на запах образовавшуюся жидкость. Если обнаружится, что это антифриз или тосол, то это является признаком потекшего радиатора печки ВАЗ 2110, который нужно будет заменить.

Также подтекание радиатора печки можно определить по потекам в районе корпуса отопителя в подкапотном пространстве.

Меняем радиатор печки на ВАЗ 2110

Инструкция по снятию радиатора печки ВАЗ 2110

Прежде чем приступит к снятию радиатора отопителя, подготовьте следующие инструменты и запасные части.

1. Крестовая отвертка
2. Пинцет (для снятия защелок в труднодоступных местах)
3. Четыре металлических хомута
4. Ну и конечно необходимо купить новый радиатор печки ВАЗ 2110 (старого или нового образца, в зависимости от того какой установлен на вашем автомобиле) О том как выбрать радиатор отопителя ВАЗ и какой радиатор печки лучше читайте в этой публикации.

1. Прежде чем приступить к демонтажу, необходимо слить охлаждающую жидкость с блока цилиндров двигателя. Для этого откройте крышку расширительного бачка и за модулем зажигания откручиваем сливной болт, предварительно установив под двигателем чистую пятилитровую плоскую емкость.

После того как жидкость стекла снимаем резиновый уплотнитель в задней части подкапотного пространства, который находится на ветровой накладке, а затем откручиваем крепления и вынимаем жабо.
Далее снимаем пластиковую ветровую накладку, предварительно открутив пять винтов и по краям две гайки на 10
Под ней находится шланг омывателя лобового стекла, который разъединяем и отводим в сторону. Затем открутив крепления стеклоочистителей, снимаем их и вынимаем накладку ветровика. После этого имеем доступ к корпусу печки.

Меняем радиатор печки на ВАЗ 2110

Для того чтобы разъединить половинки корпуса и заменить радиатор печки необходимо снять металлические зажимы, которые при установке необходимо заменить на новые, так как в процессе эксплуатации автомобиля оны ржавеют и приходят в негодность.

Меняем радиатор печки на ВАЗ 2110

Также придется снять воздушный фильтр салона, предварительно открутив винты крепления на корпусе печки
Теперь необходимо отключить вентилятор печки, для этого разъединяем плюсовой разъем и откручиваем минусовую клемму от двигателя (необходимые соединения указаны на фото)
С тыльной стороны края верхней крышки корпуса имеется три самореза, которых также на нужно открутить иначе крышку вам не снять.
После снятия передней и задней крышки отопителя ВАЗ 2110 вместе с вентилятором печки, а также корпуса воздушного фильтра салона можно приступить к демонтажу самого радиатора печки. Ослабив хомуты крепления шлангов подачи и обратки охлаждающей жидкости, а также пароотводящей трубки снимаем потекший радиатор.

Меняем радиатор печки на ВАЗ 2110

Очистив от пыли и мусора внутренние и наружные поверхности печки ВАЗ 2110 в обратной последовательности устанавливаем новый радиатор отопителя.

Важно помнить! Вовремя сборки печки ВАЗ 2110 следите за тем, чтобы корпус отопителя стал на свое место, в противном случае могут возникнуть проблемы в управлении заслонки и окажется, что печка не греет.

Снятие радиатора печки

Ваша первоочередная задача — избавиться от антифриза. Охлаждающую жидкость лучше слить в чистую емкость, если вы ее заливали недавно и она в хорошем состоянии. Это позволит потом залить ее обратно.

1. Сбросьте давление, открыв крышку расширительного бачка. Только перед этим дайте машине остыть.
2. Далее сзади модуля зажигания найдите пробку, которую нужно открутить.
3. Через отверстие у вас должно выйти около 4 литров охлаждающей жидкости. Потому емкость подготовьте соответствующего объема.
4.  Или можно выполнить слив через расширительный бачок. Хотя этот вариант не особо удобен.

Слив охлаждающую жидкость, можно приступать к дальнейшему демонтажу радиатора. Но тут процедура зависит от того, с каким именно агрегатом мы имеем дело — нового или старого образца.

Рассмотрим оба варианта отдельно.

Старая печка

Снимается радиатор со стороны подкапотного пространства. Делается это следующим образом:

• Демонтируйте резиновый уплотнитель жабо;
• Под главным тормозным цилиндром найдите крепеж, который удерживает жабо. Открутите его;
• Теперь открутите винты, которые удерживают правую сторону жабо. Всего их должно быть четыре штуки;
• Отсоедините на жабо два небольших хомута. Они удерживают провода и шланги;
• Плюсовая клемма и минусовой провод отключаются от вентилятора;
• Левую сторону жабо немного продвиньте вперед, но полностью снимать не нужно. Вам достаточно будет открутить парочку крепежных элементов;
• Ветровую накладку демонтируйте;
• Если есть клемма датчика уровня охлаждающей жидкости, отключите ее;
• С расширительного бака уберите шланг для пароотвода.

Снимаем теплоизоляцию

Далее поочередно нужно снять некоторые элементы. Действуйте строго в указанной последовательности.

1. Шланг от омывателя лобового стекла.
2. Дворники.
3. Накладка на ветровое стекло.Зажимы корпуса отопителя.
4. Передняя часть отопителя с вентилятором.
5. Фильтр салона.
6. Вторая часть корпуса вентилятор.
7. Все шланги (пароотвода, обратки и подачи).
8. Корпус радиатор.

Если имеющийся у вас радиатор выполнен из меди, наличие течи не говорит об обязательной замене. Его можно запаять. Только этот вопрос лучше доверить специалисту. Пусть вы заплатите больше денег, но решение будет грамотным и правильным

Так мы разобрались, как снять радиатор печки на ВАЗ 2110 старого образца. При установке нового агрегата или отремонтированного старого, убедитесь, что педаль пластикового корпуса от вентилятора попала в паз. Если этого не сделать, редуктор не способен будет изменять положение заслонки. Следовательно, никакого тепла внутри салона не будет.

Кроме того, эту пластиковую педальку лучше заменить на алюминиевую. Не дорого, легко, зато надежно и долговечно.

Новая печка

Если вы имеете дело с печкой нового образца, тут есть свои нюансы относительно фиксации отопителя к кузову.

Чтобы снять агрегат, вам потребуется демонтировать несколько элементов. А именно:

• Снизу лобового стекла располагаются винты, средний из которых откручивается;
• Также откручивается пара гаек, которые вы найдете немного выше впускного коллектора;
• Обязательно демонтируется гайка, находящаяся слева от фильтра;
• Если есть бачок с омывающей жидкостью для заднего стекла, тогда снимается он и воздушный фильтр.

Отопитель нового поколения отличается тем, что конструкция разъединяется. Это довольно легко сделать, чтобы получить возможность заменить радиатор печки.
