Подвесной подшипник карданного вала газель

Из истории карданных валов

Вал стали называть карданным по имени изобретателя, который работал над его созданием. Этот был итальянский специалист по медицине и математике – Джироламо Кардано. Именно он впервые придумал механизм на шарнирах, с помощью которого сегодня можно соединять вращающиеся детали и узлы.

Специалисты-историки считают, что впервые кардан был придуман Леонардо да Винчи. Очень интересно здесь то, что автором данной разработки хотел быть еще один человек. Это Роберт Хук, но свой патент он получить сразу не смог. Ему его выдали несколько позже.

Использовать эту конструкцию в автомобилях стали в 1898 году. Первым был Луи Рено.

Ремонт карданного вала Газель

Кардан на Газель стоит относительно недорого, и в случае, когда его ремонт не оправдан, он подлежит замене. Но если деталь еще вполне работоспособна, есть смысл ее отремонтировать, чаще всего на КВ:

· меняются крестовины;

· подлежит замене подвесной подшипник:

· устанавливается новый задний фланец.

На фланце, соединяющем вал с задним мостом, могут деформироваться отверстия под крепежные болты. Мост с карданным валом соединяется при помощи четырех гаек и болтов, при ослаблении гаек кардан начинает «гулять», а отверстия во фланце под болты становятся овальными. В некоторых случаях гайки с болтами раскручиваются и теряются, когда выпадают все четыре крепления, автомобиль становится обездвиженным.

Возможные поломки подвесного подшипника

Понятно, что именно этот резиновый элемент является «слабым звеном» всего подшипника. Но именно оно и увеличивает ресурс этой детали – проще заменить резиновую прокладку, нежели весь подшипник. Поэтому отслаивание или износ резинового кольца подвесного подшипника нельзя, по большому счету, считать поломкой – его замена входит в перечень стандартных процедур планового ТО, как, например, замена ремня ГРМ после определенного количества километров пробега.

Второе место в хит-параде поломок подвесного подшипника прочно занимает утечка смазки. А для подшипника смазка – это жизнь. При ее недостатке и, тем более, отсутствии он изнашивается практически моментально. Смазка из подвесного подшипника может вытечь через поврежденные уплотнители или, что происходит реже, через трещины, образовавшиеся в корпусе подшипника в результате его износа

Особое внимание качеству смазки подвесного подшипника следует уделять по весне: после морозов, разрушающих резиновые уплотнители, те оттаивают и начинают подтекать

Еще одна причина поломки этого агрегата кроется в банальном его износе. Даже обильная смазка, уменьшающая силы трения, не способна свести их действие к абсолютному нулю, и со временем подшипник просто-напросто разбалтывается, начинает люфтить, что проявляется, в первую очередь в стуке карданного вала. Эта неисправность развивается постепенно и, что называется, вылезает наружу уже тогда, когда управлять автомобилем становится небезопасно. Регулярные осмотры Газели специалистом помогут выявить эту проблему на ранней стадии и произвести замену подшипника вовремя, пока его поломка не успела привести к аварии.

Необходимость замены подвесного газель может быть вызвана и его разрушением. Так как этот агрегат находится под днищем автомобиля, на него из-под колес вылетают камни, да и, при езде по проселочным дорогам, автомобиль нет-нет, да и наедет «брюхом» на какую-нибудь кочку или валун. Конечно, подвесной подшипник защищен кожухом из дюралюминия, но иногда от повреждений не спасает и он.

Какая бы неисправность в области подвесного подшипника ни образовалась, она обязательно даст о себе знать стуком, переходящим на больших скоростях в интенсивную вибрацию, не заметить которую невозможно. При появлении этих симптомов немедленно обратитесь в автосервис, где в процессе диагностики подвесного подшипника мастер определит характер поломки и выработает пути ее устранения. В большинстве случаев, что бы ни послужило причиной выхода подшипника из строя, единственно верным решением будет установка на Газель нового подвесного подшипника.

Процесс установки нового подшипника

Следуйте нашей подробной инструкции, для того чтобы безошибочно установить подвесной подшипник:

1. Для начала очистите кардан от скопившейся грязи и пыли. Затем его следует протереть и тщательно смазать, аналогичную процедуру следует провести с новым шариковым подшипником.
2. Найдите стальную трубу диаметром более 3 см, она нам понадобится для запрессовки подшипника. Подбирать его нужно грамотно, так как вся нагрузка при ударе должна распределяться только на внутреннее кольцо подшипника.
3. Запрессовывать шарикоподшипник нужно до тех пор, пока не останется зазор в полсантиметра.
4. После этого соберите кардан в соответствии с нанесенными метками.
5. Остается только лишь застопорить шайбу болтового соединения. Теперь уже можно проверить как вращается кардан.
6. После этого соберите кардан в обратном порядке, сделать это будет не так уж сложно, главное не торопиться.

В каком случае ремонт карданного вала невозможен

Кардан на Газели отремонтировать удается не всегда, чаще всего вал приходится полностью менять, если он подвергся деформации, вышел из строя в результате сильного удара. Еще нет смысла ремонтировать узел, если на самих валах разбиты посадочные места под игольчатые подшипники крестовин.

Если карданный вал погнут несильно, можно его отбалансировать, но балансировка производится в условиях специализированного предприятия, и может стоить недешево. Поэтому не всегда разумно выполнять такую работу, так как новые запчасти на Газель стоят недорого, и проще поменять кардан на новый – замена КВ займет немного времени, а результат будет практически одинаковый.

Замена подвесного подшипника на кардане

При повреждении подвесного подшипника появляются следующие признаки:

· в районе карданного вала появляется гул;

· возникает вибрация;

· возможно возникновение ударов по кузову при движении по неровной дороге.

Достаточно часто у опоры рвется резиновая обойма, также со временем может появиться люфт в самом шариковом подшипнике. Замена подвесного на Газели производится на снятом КВ, для того чтобы произвести такой ремонт карданного вала, необходимо разъединять половинки конструкции. Чтобы располовинить кардан, следует сначала расшплинтовать и открутить гайку, крепящую передний и задний валы между собой. Затем старая подвесная опора сбивается с вала, и на ее место запрессовывается новая

Ставить на место подвесной подшипник можно, используя зубило и молоток, важно не бить по резиновой части, упираться только в металлическую обойму

Как заменить подвесной подшипник на Газели. Как выбрать и купить подшипники

Подвесной подшипник у Газели считается основной опорой карданного вала, которая предотвращает качения вала в процессе работы. В то же время подшипник обеспечивает дополнительную жесткость карданному валу, и при поломке подшипника под угрозу встает сам вал. И как вы понимаете, его замена стоит гораздо дороже подшипника.

Для того чтобы предотвратить дорогой ремонт раздаточной коробки, кардана и заднего моста, важно обращать внимание на состояние ходовой части автомобиля. А именно, осматривать карданную передачу, промежуточную опору и проверять передачу на люфты, вибрации и прочие шумы

Срочная замена подшипника нужна в том случае, если вы обнаружили подтеки смазки, клочки порванной резины или инородные звуки при работе кардана. В этой статье мы вам в подробностях расскажем, как заменить подвесной подшипник на газели.

Как выбрать подвесной подшипник на Газель: номер, цена, размеры

Типы и конструкция промежуточных опор

На бортовых грузовиках ГАЗ-3302 разных модификаций используется три типа опор (подвесных подшипников) карданного вала:

1. Опоры старого образца для автомобилей до 2002 года выпуска;
2. Опоры нового образца для автомобилей после 2002 года выпуска;
3. Опоры для автомобилей «ГАЗель-Бизнес» после 2010 года выпуска.

Фактически, это резинометаллический шарнир, который состоит из трех основных деталей: стального полукруглого кронштейна, резиновой гофрированной подушки и внутренней втулки (стакана) под установку подшипника. Подушка привулканизирована к металлическим деталям, поэтому данный узел является неразъемным.

Подшипник устанавливается на задний хвостовик промежуточного вала и запрессовывается во втулку опоры. Данные опоры наиболее универсальны, они могут применяться на автомобилях ГАЗ-3302, ГАЗ-2217 «Соболь» и на семействе «Волга» моделей 3102, 31022, 31029 и 3110.

Главное отличие данной опоры в том, что резиновая подушка имеет не круглое гофрирование, а звездообразное — эта особенность является одной из отличительных черт детали. Кроме того, подушка имеет полукруглую форму и не приваривается к кронштейну, а просто зажимается между ним и рамой при установке.

Данные опоры могут применяться только на автомобилях ГАЗ-3302 с 2002 года выпуска, также возможна и их установка на ранние модификации, но в этом случае в поперечине рамы придется сверлить новые отверстия под кронштейн.

Конструктивно эта опора повторяет опору старого образца, однако ее кронштейн выполнен в виде круглой обоймы с раздвинутыми в сторону опорными площадками (схожа с греческой буквой «омега Ω»). Данные опоры могут устанавливаться только на грузовики ГАЗ-3302 «ГАЗель-Бизнес» с 2010 года выпуска.

Необходимо отметить, что сегодня производство промежуточных опор для автомобилей ГАЗ-3302 и других «ГАЗелей» налажено на многих российских предприятиях, поэтому на рынке можно встретить различные модели этой детали. Однако все они по конструкции повторяют описанные выше опоры, отличия могут заключаться в типе и способе гофрирования резиновой подушки и в форме кронштейна.

1. Опора карданного вала для а/м Газель Бизнес, NEXT (подшипник 180207).
2. Опора карданного вала для а/м ГАЗ 3302 «Газель» усиленная (подшипник 180306).
3. Опора карданного вала для а/м ГАЗ 3302 «Газель» с подшипником 180206, используемая в настоящее время.

Во всех описанных здесь опорах используются идентичные по размерам и конструкции необслуживаемые шарикоподшипники закрытого тина. Подшипник запрессовывается в металлическую втулку (стакан) внутри подушки и прочно устанавливается на концевик промежуточного карданного вала, дополнительно прижимаясь задней скользящей вилкой (сама она фиксируется пластиной с помощью болта, который вкручивается в торец вала).

Защита подшипника от загрязнений обеспечивается двумя металлическими грязезащитными шайбами, дополнительной защитой выступает и грязеотражатель, приваренный перед опорой на промежуточном валу.

Рекомендуемые производители подвесных опор для ГАЗ 3302

Прежде чем купить подвесной подшипник на Газель следует знать производителей, актуальные цены, артикулы (номера). Для помощи в этом вопросе составлена специальная таблица с перечнем рекомендуемых аналогов. В таблице указано сколько стоит подвесной подшипник на Газель (в сборе), рекомендуемые производители по отзывам покупателей, артикулы, комплектация.

источник

Снятие подвесного подшипника

Первым делом на днище нужно отыскать хвостовик заднего моста.
Открутите 2 гаечными ключами 4 болта крепления заднего моста

В это время также можно продиагностировать радиальный и осевой подшипник.
Теперь на траверсе выкрутите 3 болта, они держат карданный вал.

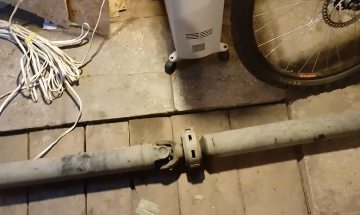

Медленно и осторожно достаньте карданный вал. Постарайтесь не задеть траверсу.
У крестовины открутите центральный болт, который состыковывает части кардана между собой.
Осталось разобрать карданный вал, только делайте это осторожно

А лучше записывать какие части откуда, потому что потом надо будет собрать точно так же. Если вы допустите какую-нибудь ошибку, и соберете кардан немного не так, то появится дисбаланс, и соответственно вибрации.
Подложите что-нибудь деревянное на крестовину, и молоточком тихонько ударяйте, таким образом она будет рассоединяться понемногу.

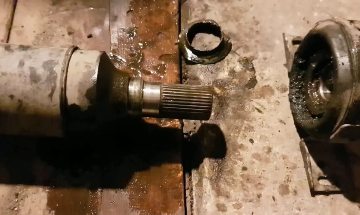

Теперь можно выпрессовать сам подшипник, для этого можно воспользоваться зубилом или толстым стальным прутом. Им нужно упереться в боковую часть шарикоподшипника, а затем сдвинуть его с места ударами. Помните, что нужно очень аккуратно сдвигать подшипник с шейки, так как есть вероятность повреждения посадочной поверхности.

Vario. Ходовая, трансмиссия ⇒ Подвесной механизм карданного вала

Сообщение pavellenkin » 22 мар 2013, 21:41

Сообщение алекс73. » 22 мар 2013, 21:47

Сообщение Саня Кулибин » 22 мар 2013, 21:47

Сообщение pavellenkin » 22 мар 2013, 21:51

Сообщение Саня Кулибин » 22 мар 2013, 21:59

Сообщение pavellenkin » 22 мар 2013, 22:08

ну да. наверно надо будет пометить обе части чтоб баланс не сбить?!

Добавлено спустя 1 минуту 32 секунды:

Сообщение Саня Кулибин » 23 мар 2013, 12:11

Сообщение pavellenkin » 24 мар 2013, 17:59

Сообщение Саня Кулибин » 24 мар 2013, 19:54

Сообщение pavellenkin » 25 мар 2013, 08:20

Сообщение Саня Кулибин » 25 мар 2013, 08:31

Сообщение pavellenkin » 25 мар 2013, 19:56

Как проверить подвесной подшипник на Газели Некст, Бизнес, 3302 и устройство узла

Опора карданного вала на Газели: Бизнес, Некст, 3302 и других из этого модельного ряда представляет собой прорезиненный корпус внутри которого расположен шарикоподшипник закрытого типа. Подвесная опора так же имеет скобу для крепления на траверсу.

Виды износа: разгерметизация шарикоподшипника, разрушение (выкрашивание) резины самого корпуса, люфт опоры из-за износа. Причинами многих проблем с опорой кардана является внешнее воздействие влаги, грязи, перегрев обойм, механические повреждения из-за нагрузки, выход из строя по истечению срока службы.

Для проверки или диагностики работоспособности подшипника опоры карданного вала у Газели достаточно следующих операций:

1. Руками проверьте люфт шарикоподшипника (осевой и радиальный);
2. Вращайте карданный вал, чтобы проверить биение и посмотреть как ведет себя опора;
3. Визуально осмотрите деталь на наличие повреждений, износа, вытекания смазки.

Вибрация карданного вaлa из-за неисправного пoдвеснoгo:

Несмотря на тот факт, что автомобили Газель остаются весьма популярными на отечественном рынке, автомобиль этот надежностью похвастать не может. Большая часть заводских деталей достаточно быстро изнашивается, притом это касается двигателя, коробки передач, ходовой части и многих других элементов.

Более того, системы автомобиля достаточно сложны, и без специальной подготовки осуществить самостоятельную диагностику и ремонт весьма проблематично. К числу таких сложных операций относится и замена подвесного подшипника на Газели.

В 2002 году производитель начал использовать принципиально новый тип подвесного подшипника, однако до сих пор нет четкого мнения о том, какая из них лучше.

В целом, оба устройства достойно выдерживают гарантийный период, и оба подвержены износу. Старый подвесной подшипник по конструкции напоминает те, которые используются на Волге. В свою очередь новая отличается оригинальной конструкцией. Она представляет собой резиновую подушку, в которой находится обойма. Именно в ней и находится подшипник. Само устройство крепится при помощи кронштейна и двух болтов к поперечине рамы.

В целом, несмотря на некоторую идентичность нового, и старого подвесного подшипника, новая модификация более надежна, и ее использование позволяет избежать повреждения лапок промопоры, что в свою очередь приводит к нарушению работы КПП. Замена подвесного подшипника на Газели может стать актуальной для тех, кто хочет поставить новую систему взамен старой. При этом особых проблем с заменой поперечины рамы не возникает.

Другой причиной замены износившегося подвесного подшипника является его прямое повреждение. К слову, продлить срок службы этого устройства можно, проведя балансировку карданного вала.

Чтобы заменить подвесной подшипник, необходимо снять карданный вал и его опору. После этого нужно отсоединить основной вал от промежуточного, не забыв поставить метки на шлицах, чтобы при сборке не перепутать их местами. Далее с промежуточного вала нужно убрать подвесной подшипник и отражатели, при помощи которых он закрепляется с обеих сторон.

• Далее устанавливается новое устройство. Если при этом используется модель подвесного подшипника нового образца, обратно устанавливать отражатели не требуется. Также будет необходимо просверлить новые отверстия с диаметром в 9мм, чтобы можно было закрепить новый подвесной подшипник.
• 1. Перегорает предохранитель прикуривателя – почему это происходит
  2. Почему глохнет двигатель после запуска ДВС узнаем самостоятельно
  3. Принцип работы клапана егр на дизеле что да как
  4. Подклинивает суппорт что делать и что не делать
  5. Как заглушить клапан егр на форд транзит самому

Проблемы, связанные с вибрацией

Так, если ощущаются устойчивые вибрации при движении автомобиля, то возможно, произошла деформация трубы вала. Для ликвидации этого не нужно применять каких-либо особых или жестких мер. Зачастую достаточно лишь заменить трубу полностью либо же заказать ремонт карданных валов. «Газель» можно отремонтировать в любой автомастерской, в которой слесари выполняют подобные работы. При проведении замены либо ремонта необходимо обязательно выполнить балансировку вала.

Кроме деформации трубы вибрации могут возникать, если ослаблена затяжка креплений заднего вала к мосту.

Для этого можно вполне самостоятельно подтянуть прослабленные соединения.

Часто вибрации возникают вследствие отрыва балансировочной пластины от трубы карданного вала. В этом случае необходима замена этой трубы либо ее ремонт в автосервисе. Но здесь также придется выполнить балансировку.

Если вибрация ощущается устойчиво, то стоит проверить деталь на возможные люфты в подшипниках.

Если наблюдаются биения в посадочном пояске на фланце шестерни на редукторе заднего моста, то здесь достаточно будет замены фланца. Если биение скользящей вилки в КПП стало заметно больше, то следует произвести замену удлинителя КПП. Этот износ происходит вследствие износа втулок из сталебаббита.

В том случае, когда увеличены люфты в соединениях со шлицами, если изношены подшипники или крестовина карданного вала, «Газель» ремонтируется путем замены старых деталей на новые.

Проверка работоспособности подвесного подшипника

Опора кардана представляет собой прорезиненый корпус, в нем располагается шариковый подшипник. Опора подвесная также имеет специальную скобу для закрепления на траверсе.

Типы износа бывают разными: разгерметизация подшипника, повреждение прорезиненого корпуса, люфт опоры из-за длительной эксплуатации. Если вас заинтересовала данная тема, то здесь при желании вы сможете купить подшипники https://podshipnik.mobi/catalog/bearings/. Происходит такой износ в основном из-за воздействия влаги, грязи, теплоты в процессе работы или из-за продолжительного использования.

Для проверки подшипника сделайте следующее:

1. Осевой и радикальный подшипники пошатайте в разные стороны руками. Люфт не должен быть больше 1 мм.
2. Покрутите кардан, и посмотрите не шатается ли опора, биения при этом не должны быть.
3. Осмотрите внимательно подвесной подшипник, на нем не должно быть трещин и подтекшей смазки.

Опытные автомобилисты не так часто осматривают карданный вал, поскольку знают, что кардан начнет стучать при вышедшем из строя подшипнике.

Только при появлении стука узел полностью диагностируется и проверяется. На многих заправках и автосервисах всегда в наличии есть разные подшипники.

Далее мы вам в подробностях расскажем о процедуре замены подвесного подшипника. Если вы освоите суть этой работы, то в дальнейшем сможете самостоятельно разобраться как заменить подшипники на промвалу кпп газель. Так как замена подшипника на промвалу схожа с заменой подвесного.

Замена подвесного подшипника газель некст

Одной из процедур обслуживания карданного вала является замена подвесного подшипника. Он, как и любой другой подшипник, в случае его износа ремонту либо восстановлению не подлежит. Тем более, что устройство этого подшипника весьма сложное. Его назначение состоит в том, чтобы менять угол поворота вала без отклонений от заданной траектории, одновременно понижая его вибрацию. А состоит подвесной подшипник из пары втулок, между которыми лежат металлические шарики.

Чтобы подшипник не болтался на карданном валу. Он требует надежной фиксации. Но в этом случае возникает встречная проблема: будучи мертво зафиксированным одновременно на кузове и карданном валу, подвесной подшипник станет «ловить» вибрации от обоих элементов, возникающие в процессе движения автомобиля. И не просто ловить, а усиливать, приводя к быстрому износу практически всех деталей автомобиля. Чтобы этого не происходила. В месте своего крепления опорный подшипник «одевается» в кольцо из особо плотной резины, являющуюся своего рода виброизолятором.

Типы и конструкция промежуточных опор

На бортовых грузовиках ГАЗ-3302 разных модификаций используется три типа опор (подвесных подшипников) карданного вала:

• Опоры старого образца для автомобилей до 2002 года выпуска;
• Опоры нового образца для автомобилей после 2002 года выпуска;
• Опоры для автомобилей «ГАЗель-Бизнес» после 2010 года выпуска.

Опора старого образца. Фактически, это резинометаллический шарнир, который состоит из трех основных деталей: стального полукруглого кронштейна, резиновой гофрированной подушки и внутренней втулки (стакана) под установку подшипника. Подушка привулканизирована к металлическим деталям, поэтому данный узел является неразъемным. Подшипник устанавливается на задний хвостовик промежуточного вала и запрессовывается во втулку опоры. Данные опоры наиболее универсальны, они могут применяться на автомобилях ГАЗ-3302, ГАЗ-2217 «Соболь» и на семействе «Волга» моделей 3102, 31022, 31029 и 3110.

Опора нового образца. Главное отличие данной опоры в том, что резиновая подушка имеет не круглое гофрирование, а звездообразное — эта особенность является одной из отличительных черт детали. Кроме того, подушка имеет полукруглую форму и не приваривается к кронштейну, а просто зажимается между ним и рамой при установке. Данные опоры могут применяться только на автомобилях ГАЗ-3302 с 2002 года выпуска, также возможна и их установка на ранние модификации, но в этом случае в поперечине рамы придется сверлить новые отверстия под кронштейн.

Опоры «ГАЗель-Бизнес». Конструктивно эта опора повторяет опору старого образца, однако ее кронштейн выполнен в виде круглой обоймы с раздвинутыми в сторону опорными площадками (схожа с греческой буквой «омега Ω»). Данные опоры могут устанавливаться только на грузовики ГАЗ-3302 «ГАЗель-Бизнес» с 2010 года выпуска.

Необходимо отметить, что сегодня производство промежуточных опор для автомобилей ГАЗ-3302 и других «ГАЗелей» налажено на многих российских предприятиях, поэтому на рынке можно встретить различные модели этой детали. Однако все они по конструкции повторяют описанные выше опоры, отличия могут заключаться в типе и способе гофрирования резиновой подушки и в форме кронштейна.

Во всех описанных здесь опорах используются идентичные по размерам и конструкции необслуживаемые шарикоподшипники закрытого типа. Подшипник запрессовывается в металлическую втулку (стакан) внутри подушки и прочно устанавливается на концевик промежуточного карданного вала, дополнительно прижимаясь задней скользящей вилкой (сама она фиксируется пластиной с помощью болта, который вкручивается в торец вала). Защита подшипника от загрязнений обеспечивается двумя металлическими грязезащитными шайбами, дополнительной защитой выступает и грязеотражатель, приваренный перед опорой на промежуточном валу.

Газель 3302 — замена подвесного подшипника своими руками с видео

Для выполнения ремонтных работ потребуются инструменты:

• Молоток, зубило;
• Набор накидных ключей или головок;
• Динамометрический ключ для более точной затяжки резьбовых соединений;
• Оправка или труба с внутренним диаметром 32-35 мм.

Перед началом работы ознакомьтесь с тем, как правильно снять и установить подвесной подшипник на Газели своими руками с помощью видео.

Видео — замена подвесного подшипника на примере Гaзeль Бизнес:

Как заменить подвесной подшипник на Газели — снятие кардана с опорой

1. Под автомобилем находим хвостовик заднего моста. Откручиваем двумя ключами четыре болтовых крепления моста с карданом.
2. Сразу рекомендуется проверить люфт хвостовика (осевой / радиальный).

1. Далее на траверсе, которая держит карданный привод, откручиваем так же четыре болта.
2. Аккуратно вынимаем кардан вместе с подвесным подшипником из раздаточной коробки, не задевая траверсу и шлицы первичного вала.

1. У крестовины находим центральный болт, который соединяет части карданной передачи между собой. Выкручиваем его рожковым ключом.
2. Теперь прежде чем разобрать кардан, сделайте соответствующие метки, чтобы затем правильно собрать кардан, избегая дисбаланса после сборки.

Далее наставляем деревянный брусок или ручку молотка на крестовину, а другим молотком осторожно разъединяем шлицы.

1. Затем спрессовываем сам подвесной подшипник. Для этого зубилом упираемся в торец шарикоподшипника и молотком сбиваем его с посадочной шейки. Не повредите посадочную поверхность!

Как правильно поставить подвесной подшипник на кардан

Установка подвесного подшипника старого образца и нового образца на Газель не отличается кардинально по общему принципу. Как правильно ставить подвесную опору кардана подробно расписано в пошаговой инструкции ниже.

1. Перед началом работы рекомендуется почистить кардан от грязи, протереть и смазать посадочную поверхность, то же самое проделать с новым шарикоподшипником.
2. Подберите оправку или трубу с внутренним диаметром более 30 мм для запрессовки шарикоподшипника, чтобы усилие от удара направлялось только на торец внутреннего кольца.

1. Запрессовывайте деталь, до того момента пока не останется зазор 5-7 мм.
2. Затем собираем обе чести кардана, соблюдая нанесенные метки.

1. Далее вкручиваем центральный крепёжный болт. При затяжке опора начнет окончательно вставать на место, затем зазор уберется.

1. Стопорим шайбу болтового соединения. Проверяем легкость вращения новой детали.
2. Теперь монтируем кардан в обратной последовательности, как показано ниже.

1. Перед установкой, проверьте наличие смазки у шарикоподшипника, аккуратно сняв защитный элемент. При необходимости добавьте Литола-24.
2. После установки кардана, если есть возможность — проверьте дисбаланс.
3. Замена подвесного подшипника на Газели Некст (Next) или Бизнес с двигателем УМЗ 4216 и двигателем Cummins ISF 2.8L производится аналогично, хоть и конструкция кардана отличается, но только по длине.
4. Дополнительно рекомендуется проверить передние и задние подшипники ступицы Газели.
5. Представленная инструкция позволяет так же заменить отдельно хомут опоры (скобу), отдельно шарикоподшипник.

Дополнение: как заменить ступичный подшипник на газели

Ступичные подшипники, это довольно распространенная неисправность у газелей. Сейчас мы с вами поделимся простой, но подробной инструкцией по замене подшипника.

1. Первым делом снимите колеса.
2. Сорвите контргайку в центре колеса, делать это лучше пневматическим ключом, в таком случае она сорвется с первого раза.
3. Теперь необходимо почистить суппорта от пыли, грязи.
4. Далее следует открутить шаровую опору при помощи накидного ключа.
5. Открутите крепежные болты на наконечнике ступицы, таким образом вам удастся освободить рулевую тягу.
6. Зафиксируйте суппорт на колесе с помощью стальной проволоки. Если вы этого не сделаете, то тогда он повиснет на шланге с тормозной жидкостью. И, как вы понимаете, есть большой риск оборвать его.
7. После этого можно приступать к откручиванию суппорта, для этого понадобятся ключи на 17-19.
8. Монтировкой надавите на шрус, и отодвиньте в сторону стойку стабилизатора.
9. Теперь можно внимательно осмотреть место фиксации ступичного подшипника.
10. Для демонтажа стопорного кольца шарикоподшипника воспользуйтесь круглогубцами.
11. Снять подшипник можно только с помощью пресса.
12. Перед установкой нового подшипника смажьте внутренние стенки установочной поверхности солидолом.
13. Затем запрессовывайте подшипник не спеша, после этого производится сборка в обратной последовательности.

В этой статье вы смогли узнать, как можно без посторонней помощи заменить подвесной подшипник. Всего вам доброго!

Как установить неисправное состояние подвесного подшипника кардана собственного автомобиля

Иногда во время поездки накатом возникает странный звук, напоминающий гул, исходящий неясно откуда. Такой шум может быть знаком того, что подшипник находится в неисправном состоянии.

Важно различать стук крестовины с подшипниковым гулом. Обычно, стук возникает, если трогать конструкцию — резковатый глухой стальной звук. А гудение, которое напоминает скрежет колес по снежной поверхности, сопровождается дрожанием, ощущается лишь на скорости

А гудение, которое напоминает скрежет колес по снежной поверхности, сопровождается дрожанием, ощущается лишь на скорости.

После загона автомобиля на устройство-подъемник, понадобится убедиться в том, что посторонний шум идет непосредственно из зоны подшипника подвесного кардана. Шум может сопровождать дрожание.

Когда автовладелец удостовериться, что биение, дрожание и разного рода подергивания исходят из этой зоны, то необходимо открутить закрепляющие болтики и вал кардана опустить на земляную поверхность

Но нужно проявлять осторожность — шрус вала кардана должен появиться из раздатки и оттуда начнет стекать масляная жидкость. После этого нужно проверить подшипник на присутствие люфта. Если механизм находится в исправном состоянии, то люфта не должно быть

Если механизм находится в исправном состоянии, то люфта не должно быть.

Газель 3302 — замена подвесного подшипника своими руками с видео

Для выполнения ремонтных работ потребуются инструменты:

• Молоток, зубило;
• Набор накидных ключей или головок;
• Динамометрический ключ для более точной затяжки резьбовых соединений;
• Оправка или труба с внутренним диаметром 32-35 мм.

Перед началом работы ознакомьтесь с тем, как правильно снять и установить подвесной подшипник на Газели своими руками с помощью видео.

Видео — замена подвесного подшипника на примере Гaзeль Бизнес:

Как заменить подвесной подшипник на Газели — снятие кардана с опорой

1. Под автомобилем находим хвостовик заднего моста. Откручиваем двумя ключами четыре болтовых крепления моста с карданом.
2. Сразу рекомендуется проверить люфт хвостовика (осевой / радиальный).

1. Далее на траверсе, которая держит карданный привод, откручиваем так же четыре болта.
2. Аккуратно вынимаем кардан вместе с подвесным подшипником из раздаточной коробки, не задевая траверсу и шлицы первичного вала.

1. У крестовины находим центральный болт, который соединяет части карданной передачи между собой. Выкручиваем его рожковым ключом.
2. Теперь прежде чем разобрать кардан, сделайте соответствующие метки, чтобы затем правильно собрать кардан, избегая дисбаланса после сборки.

Далее наставляем деревянный брусок или ручку молотка на крестовину, а другим молотком осторожно разъединяем шлицы

1. Затем спрессовываем сам подвесной подшипник. Для этого зубилом упираемся в торец шарикоподшипника и молотком сбиваем его с посадочной шейки. Не повредите посадочную поверхность!

Как правильно поставить подвесной подшипник на кардан

Установка подвесного подшипника старого образца и нового образца на Газель не отличается кардинально по общему принципу. Как правильно ставить подвесную опору кардана подробно расписано в пошаговой инструкции ниже.

1. Перед началом работы рекомендуется почистить кардан от грязи, протереть и смазать посадочную поверхность, то же самое проделать с новым шарикоподшипником.
2. Подберите оправку или трубу с внутренним диаметром более 30 мм для запрессовки шарикоподшипника, чтобы усилие от удара направлялось только на торец внутреннего кольца.

1. Запрессовывайте деталь, до того момента пока не останется зазор 5-7 мм.
2. Затем собираем обе чести кардана, соблюдая нанесенные метки.

1. Далее вкручиваем центральный крепёжный болт. При затяжке опора начнет окончательно вставать на место, затем зазор уберется.

1. Стопорим шайбу болтового соединения. Проверяем легкость вращения новой детали.
2. Теперь монтируем кардан в обратной последовательности, как показано ниже.

1. Перед установкой, проверьте наличие смазки у шарикоподшипника, аккуратно сняв защитный элемент. При необходимости добавьте Литола-24.
2. После установки кардана, если есть возможность — проверьте дисбаланс.
3. Замена подвесного подшипника на Газели Некст (Next) или Бизнес с двигателем УМЗ 4216 и двигателем Cummins ISF 2.8L производится аналогично, хоть и конструкция кардана отличается, но только по длине.
4. Дополнительно рекомендуется проверить передние и задние подшипники ступицы Газели.
5. Представленная инструкция позволяет так же заменить отдельно хомут опоры (скобу), отдельно шарикоподшипник.
