Признаки неисправности и замена крестовины кардана ваз 2106

Замена крестовины.

Для того чтобы поменять изношенную крестовину и подшипники, если это необходимо, карданный вал придется снять. У опытных водителей эта процедура особенных сложностей не вызовет. Есть распространенное мнение, что кардан можно снять только на яме или автоподъёмнике. Это совсем не так истинный профессионал своего дела справиться с задачей даже лежа под машиной. Правда, в таком случае процесс, конечно, займет гораздо больше времени и отнимет массу сил. Поэтому если вы не являетесь энтузиастов в вопросах ремонта автомобилей – лучший вариант найти гараж со смотровой ямой или заехать на эстакаду.

Крестовина кардана ВАЗ 2101

Снимаем карданный вал.

Карданный вал в случае с ваз 2101 держится всего на нескольких креплениях, поэтому его демонтаж не вызовет особых проблем. Однако обо всем по порядку:

• Для начала, если вы заехали на яму, вам придется поддомкратить одно из задних колес. Только в этом случае можно с удобством подобраться к креплениям кардана. (в случае с эстакадой или подъемником этого делать не нужно, крепления, итак, хорошо доступны).
• Теперь нам понадобится гаечный ключ на «13». С его помощью необходимо снять болты крепления подвесного подшипника кардана, те, которыми он крепится к поперечной опоре. Всего должно быть два болта.

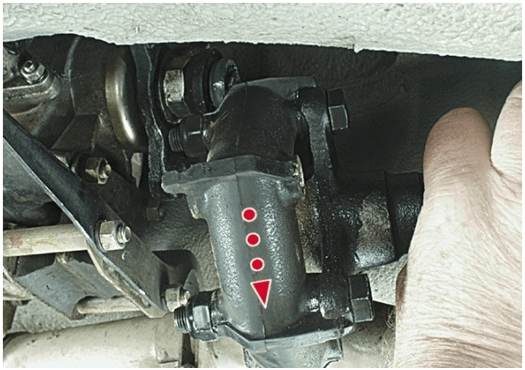

• Теперь можно открутить гайки крепления карданного вала к хвостовику заднего моста. Важный совет – прежде чем приступать к ремонту запаситесь новыми креплениями для кардана. Не исключено, что шлицы у старых гаек будут сорваны и вам придется сбивать крепления с зубилом или перфоратором.
• Крепления откручены и карданный вал можно снимать. Однако прежде обязательно поставьте метки, чтобы не забыть, как именно он был установлен. Если при сборе поставить кардан даже немного по-другому он будет бить по днищу автомобиля и все придется разбирать по новой.
• Далее, пора браться за, главное – замену крестовины. Сначала снимайте стопорные кольца и установите кардан таким образом, чтобы крестовина оказалась наверху.

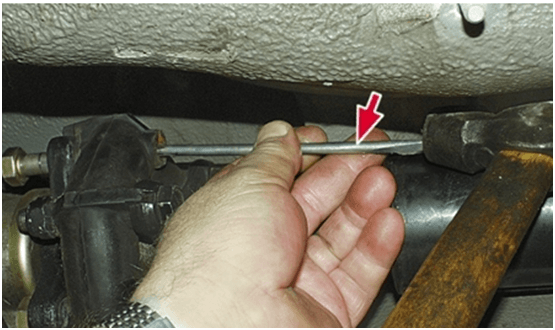

• Теперь пришла очередь молотка. Берите оправку и выбивайте чашу крестовины. Будьте внимательны, удары нужно наносить очень деликатно и как только чаша стронется с места, ее можно вытащить щипцами. Точно так же выбивайте и остальные чаши.
• Все проушины кардана очистите от грязи и старого масла. После чего обязательно смажьте запчасти и прочистите канавки для стопорных колец.
• Старую крестовину можно выкидывать не раздумывая. Ремонту эта запчасть не подлежит – ее можно только заменить, что вам и предстоит сделать.

Итак, избавившись от изношенной детали, можно смело приступать к замене и сборке карданного вала. Ничего сложного, здесь нет. Все выполняется в обратном порядке. Однако есть и некоторые особенности. Новые детали необходимо обильно смазывать. И еще есть одна хитрость при установке новой крестовины для ВАЗ 2101. Делается это следующим образом.

Вот теперь можно смело производить сборку в обратном порядке. Более никаких сложностей не предвидится. Главное, не забывайте, что все запчасти необходимо смазывать, и еще не забудьте о метках, которые вы делали. Ставиться на место крестовина карданного вала строго по ним, иначе все может закончиться гулом и стуком в салоне авто.

Замена крестовин кардана ВАЗ 2107

Неисправные крестовины восстановлению не подлежат. Теоретически карданный шарнир считается очень надёжной деталью с ресурсом более 500 тыс. км. В действительности же даже самая качественная крестовина требует замены через 50–70 тыс. км. Причиной этого являются плохие дороги, интенсивная эксплуатация автомобиля и т. п. Для замены КК ВАЗ 2107 потребуются следующие инструменты и материалы.

• набор гаечных ключей;
• молоток и прокладка из мягкого металла;

• проставка чуть меньшего размера, чем диаметр проушин крестовины;

• круглогубцы или плоскогубцы;

• съёмник для подшипников;
• острое зубило;
• щётка по металлу;
• солидол.

Демонтаж кардана ВАЗ 2107

Перед заменой КК необходимо демонтировать карданную передачу. Делается это следующим образом.

1. Если автомобиль эксплуатировался довольно долго, гайки крепления кардана заливаются составом WD-40 или керосином. После этого они легко откручиваются.
2. Острым зубилом или другим инструментом ставятся метки на фланцах кардана и моста. Это необходимо для обеспечения взаимной соосности при последующем монтаже кардана.

3. Гаечным или накидным ключом на 13 (желательно изогнутым, чтобы не повредить резьбу гаек) откручиваются гайки крепления кардана. Если болты начнут прокручиваться, следует зафиксировать их с помощью отвёртки.

4. Снимается крепление подвесного подшипника.
5. Кардан вытаскивается.

Снятие крестовины кардана ВАЗ 2107

Чашки и подшипники можно снять с зажатого в тисках карданного вала с помощью специального съёмника. Однако это приспособление не очень удобно и применяется крайне редко. Обычно используют стандартный набор инструментов. Демонтаж крестовины осуществляется в следующем порядке.

1. Круглогубцами или пассатижами с четырёх сторон крестовины снимаются стопорные кольца.

2. Из проушин выбиваются чашки с подшипниками. Обычно одна из чашек после снятия стопорных колец вылетает сама. Остальные три чашки выбиваются через проставку.

Перед установкой новых КК проушины, вилка и канавки для стопорных колец очищаются от грязи и ржавчины щёткой по металлу. Сама установка производится следующим образом.

1. С новых крестовин снимаются две любые стоящие напротив друг друга чашки.
2. Крестовина заводится в проушины конца кардана.
3. Чашки с подшипниками обильно смазываются солидолом или смазкой «G’ Energy» и устанавливаются на место.

4. С помощью молотка и мягкой металлической прокладки чашки вколачиваются до появления канавки для стопорного кольца.

5. Две другие чашки снимаются, вдеваются в проушины и собираются заново.
6. Подшипники вколачиваются до фиксации стопорных колец.

7. Вбиваются оставшиеся стопорные кольца.

Установка кардана

При установке кардана с новыми крестовинами на место необходимо:

• смазать все соединения солидолом;
• следить, чтобы на смазку не попал песок или грязь;
• проверить состояние сальников крестовины и при необходимости заменить их;
• устанавливать детали в соответствии со сделанными при демонтаже метками;
• сначала вставить во фланец шлицевую часть, а затем закрутить болты кардана.

Видео: замена крестовины кардана ВАЗ 2107

Таким образом, для замены крестовины кардана потребуется лишь желание автовладельца сделать это самостоятельно и стандартный набор слесарных инструментов. Тщательное соблюдение инструкций специалистов позволит сделать работу качественно и избежать возможных ошибок.

Снятие вала с автомобиля ВАЗ 2107

Внимание! Прежде, чем разнимать детали передачи относительно друг друга, нужно мелом нанести метки, чтобы не развернуть положение деталей по-другому и не вызвать нарушения центровки!

• Вывешиваем любое ведущее колесо с помощью домкрата;
• Рычаг переключения передач, или «палку» ставим на нейтралку, стопорим «ручник»;
• Снимаем предохранительный кронштейн, отвернув гайки и шайбы;

Теперь освобождаем муфту от фланца коробки передач, вывернув 3 гайки;

Поворачиваем кардан, вытаскиваем все болтики из фланца и муфты, для облегчения работы можно аккуратно выколотить их бородком и молотком.

Теперь можно отсоединить передний конец от фланца КПП;

Теперь выворачиваем гайки задней половины передачи от фланца дифференциала (их 4 шт.);

• Теперь можно разъединить кардан и фланец дифференциала:
• Выворачиваем гайки крепления поперечины и снимаем ее;
• И только теперь снимаем кардан с автомобиля ВАЗ 2107

Все, снятие закончено. Обратная установка проходит точно так же, только нужно следить, чтобы карданная муфта своими вкладышами (2) вошла в пазы фланца КПП (1,3).

После установки нужно проверить, как прокручивается кардан при одном вывешенном колесе.

Подготовка к работе

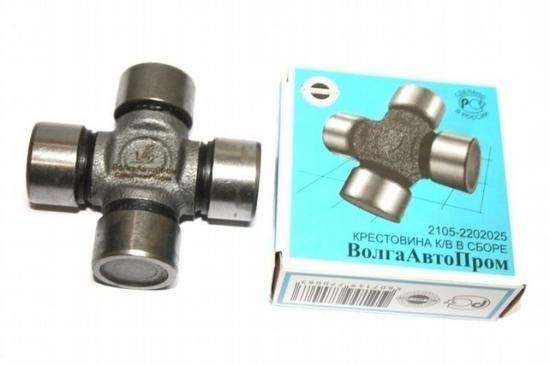

Покупая новую крестовину на ВАЗ 2107, не нужно стараться сэкономить. Всем известно, что «скупой платит дважды», поэтому лучше сразу купить оригинальную деталь, чем сменить пару-тройку крестовин за полгода.

Корпус крестовины выполнен из стали, проходящей термообработку. Это необходимо для обеспечения особой твердости шипов.  Таким образом, качество материала играет большую роль на срок службы детали. Сколько машина может «пробежать» без замены крестовин? Считается, что примерно 500 тыс. км!

Стопорным кольцам и подшипнику также нужна замена

Обратите внимание, что резина самого подшипника должна быть достаточно эластичной

Выбираем крестовину правильно

Купить первую попавшуюся крестовину — значит обречь себя на дальнейшую головную боль с карданом, поскольку в 80% случаев, то, что предлагают в автомагазинах — полнейший хлам. Размеры крестовины ВАЗ 2107 идентичны таким же крестовинам от всех заднеприводных Жигулей, однако в начале 80-х годов была выпущена специальная крестовина с индексом 2105-2202025-00. Ее называют усиленной. Ее штатно устанавливали на все Жигули после 1988 года. В принципе, крестовина 2101-2202025-01 взаимозаменяема с новой деталью, однако завод не рекомендует делать такую замену.

Инженеры объясняют это тем, что жесткость шарниров на новой крестовине не соответствует условиям работы старого карданного вала 2101. Собственно, менять можно, но на свой страх и риск. Разница в размерах настолько несущественна, что на нее можно и не обращать внимания — чуть меньше миллиметра, хотя это может быть последствием неточности при изготовлении. Основные различия между пятерочными и старыми крестовинами в следующем:

• на корпусе крестовины появилось усиленное ребро жесткости;
• в старых подшипниках было по 22 иголки, а в новом — 23;
• сальники чашек получили новую улучшенную конструкцию;
• на конце каждой из чашек установлена пластиковая пятка, за счет которой выбираются люфты при установке.

Но и это не самое главное в выборе детали. Перед покупкой необходимо проверить крестовину на соответствие плоскости. Мало кто этим занимается, в результате чего красивая новая крестовина успешно добивает хвостовик редуктора и его подшипники усиленными вибрациями.

Карданный вал. Крестовины и прочее. ВСЕ вопросы. | Автор темы: Worley

Тут про выбор, эксплуатацию, замену и т.д. Поехали.

Alexey (Zayd) Хвалёный GKN хватил на два года.

Alexey (Zayd) карданный вал автомобиля ваз 2107 — разборка и сборка | ремонт карданного вала ваз 2107 https://car-exotic.com/vaz-cars/vaz-2107-car-transmiss..

Gennady (Dritan) Доброго времени суток. Вопрос возник тут по поводу кардана. При езде скрипит, локализовать где конкретно (хвостовик, крестовина и т.д.) подвох нет возможности. Поможет ли смазка скрепляющих частей например литолом или вд40? Или тут в другом причина? P.S. подушки и прочие крепления целые

Alexey (Zayd) Геннадий, я так думаю, что если скрипит (вращательный скрип), то по любому замена крестовин для начала. В большинстве случаев при длительной эксплуатации там просто кошмар — одна ржавчина. И тут смазка не поможет — тупо меняйте и всё. Сняв кардан, в обязательно порядке проверьте затяжку гайки хвостовика. Ну и там попутно всё.

Gennady (Dritan) Алексей, спасибо большое, учту. В ближайшее время всё проверю

Alexey (Zayd) GKN — миф развенчан.

Alexey (Zayd) Установлено https://avtopasker.ru/goods/466.htm https://avtopasker.ru/goods/1862.htm Кстати, странное дело — крестовина самая дешёвая из предлагаемых — https://avtopasker.ru/catalog/index.php? search=? 4?? 4?? .. Ну, поглядим.

Vladimir (Gauri) Алексей, Пришло время менять крестовины или крестовину короче звук (звон ) при трогании на зад. Какую крестовину выбрать производителя? и менять ли все обе или только зданию клторая накрылась?

Alexey (Zayd) Владимир, я обычно меняю обе сразу. GKN хватило на 1, 5 года. Остальные тоже рулетка.

Maxim (Dash) Ребят.появилась такая фигня, при начале движения машину начинает трепать (вибрировать ужасно) в чем может быть проблема?

Alexey (Zayd) Максим, проблема может быть в сцеплении. Вероятный итог — выход из строя выжимного подшипника.

Maxim (Dash) Алексей, я только на выходных заменил его

Alexey (Zayd) Максим, Большего к сожалению Вам не скажу. Работайте над выяснением причин. О недостатках подобных описанным Вами сказано много. По крайней мере больше, чем рассказали Вы. — не упомянут тип(марка ) сцепления, температура, при которой это происходит (обычно при перегпреве в жару) и т.д.

Maxim (Dash) Сцепа валио. Выжимной пластиковый.происходит после 5 минут от старта

Alexey (Zayd) Максим, Валео — уважаемый брэнд. Работате мягко, долго и надёжно.Если не подделка.

Maxim (Dash) Сегодня поменял крестовины и подвесной подшипник.появился свист при езде.при увеличении скорости свист усиливается.в чем проблема?

Alexey (Zayd) Максим, производителя крестовин назовите плз. Мы такие не будем покупать.

Maxim (Dash) Алексей, ANDYCAR

Alexey (Zayd) Максим, Чешская республика. Или всё же Китай родной.? О_О https://avtopasker.ru/goods/29275.htm

Признаки неисправности крестовин ВАЗ 2107

Неисправности крестовин обычно связаны с износом уплотнительных манжет и попаданием внутрь подшипников грязи, которая, обладая абразивными свойствами, начинает разрушать металл. Проявляется это следующим образом.

• на скорости около 90 км/ч ощущаются характерные удары снизу;
• при включении задней скорости появляется вибрация;
• при раскачивании карданного вала из стороны в сторону обнаруживается люфт.

Горазда проще идентифицировать неисправность крестовин на снятом кардане. Если подшипники разрушены, то шарнир будет плохо вращаться в одной из плоскостей, появятся звуки, напоминающие хруст или шуршание.

Щелчки при трогании

Первым признаком неисправного карданного шарнира являются звонкие щелчки при включении первой скорости в начале движения. При появлении таких звуков, напоминающих кастрюльный звон, рекомендуется повращать руками части кардана в разные стороны, удерживая при этом шарниры. Если обнаружится большой люфт, крестовины нужно заменить. Примечательно, что иногда щелчки могут появляться лишь при резком старте с места, а при плавном начале движения их может и не быть.

Вибрация

Часто при неисправных крестовинах во время движения задним ходом появляется вибрация. Иногда она не исчезает и после замены крестовин, но начинает проявляться на средней скорости. Более того, вибрация может стать ещё сильнее, чем до замены КК. Такие ситуации являются следствием несоблюдения соосности элементов кардана при его сборке.

Иногда вибрация сохраняется даже после грамотно выполненной работы. Причиной этого обычно является использование при замене КК некачественных изделий. Специалисты советуют перед установкой новых крестовин простукать чашки со всех сторон металлической трубкой. Это позволит сдвинуть заевшие стопорные кольца, и вибрация исчезнет.

Признаки поломки крестовины карданного вала

Крестовина является одним из основных узлов карданного вала. При возникновении неполадок они должны ликвидироваться в срочном порядке. Узнать про её поломку

можно по наличию характерных признаков. К ним относятся:

• шумы (при трогании – шум, при разгоне – скрип);
• ощутимая вибрация.

Такие симптомы вызваны значительным износом крестовины карданного вала, её разрушением или заклиниванием. Работы по замене детали имеют высокую сложность, требуют наличия специальных знаний и инструментов. При возникновении первых признаков, которые говорят о неисправности этой части карданного вала, рекомендуется неотложно обратиться в сервисный центр.

Особенности механизма

Карданный вал осуществляет передачу крутящего момента, который создается двигателем автомобиля, на заднюю ось, в результате чего осуществляется вращение колес. Располагается он под днищем автомобиля ВАЗ-2107, собственно, поэтому можно обнаружить в салоне приподнятый пол.

Кардан на ВАЗ 2107 состоит из двух основных частей, которые соединяются между собой при помощи крестовины. Такая конструкция устройства необходима потому, что задняя подвеска постоянно «играет» при движении за счет амортизации. Устройство представляет собой пустотелую трубку, которая является «плечом», соединяющим двигатель с колесами. Несмотря на простоту изделия, вал, как и прочие детали авто, выходит из строя и требует проведения ремонта или замены.

Основные неисправности кардана

Основная неисправность карданного вала заключается в том, что из строя выходят такие элементы, как крестовина и подвесной подшипник. Именно эти детали являются наиболее нагруженными. Из строя крестовина и подшипник выходят по простой причине – отсутствие смазки. С течением времени требуется периодически проводить диагностику этих элементов с обязательной добавкой смазочных материалов. В редких случаях, неисправность кардана бывает связана с браком крестовины, в результате чего требуется ее замена.

Неисправности рассматриваемого механизма бывают следующие:

• выход из строя крестовин;
• разрушение подвесного подшипника;
• нарушение конфигурации(дисбаланс) вала;
• поломка фланцев, шлицев и муфт, что случается при сильных нагрузках;
• избыток влаги и грязи внутри крестовин.

При малейших признаках неисправности требуется провести диагностику механизма и устранить все вытекающие поломки. Определить неисправность можно по следующим признакам:

• появление стука при включении сцепления, что может говорить об изношенности шлицев или повреждении эластичной муфты;
• возникновение скрежета при движении автомобиля говорит об отсутствии смазки;
• появление вибрации при движении автомобиля, что свидетельствует о нарушении центровки изделия;
• стук при резком разгоне или торможении, что свидетельствует об износе крестовин.

Как осуществляется замена карданного вала ВАЗ 2107, разберем в следующем пункте.

Процесс снятия и замены кардана

Снятие механизма выполняется с целью проведения ремонтных работ или его замены на новое изделие

Зачастую сам карданный вал является неприхотливым устройством, но при этом важно периодически проверять состояние подшипника, шлицов и крестовин. Это те слабые места, на которые необходимо периодически обращать взор, и следить за их состоянием

Работы по демонтажу кардана осуществляются в следующем порядке:

Для начала необходимо зафиксировать автомобиль подложив под передние колеса упоры, а рычаг КПП расположить в положение “нейтраль”.
Далее домкратим заднюю часть автомобиля, подвесив при этом одно из ведущих колес.
Приступаем к разъединению устройства от крепления к дифференциалу. Для этого необходимо вывинтить 4 гайки крепления, после чего извлечь болты.
После вывинчивания крепления можно разъединить изделие от фланца дифференциала.

Остается вывинтить две гайки крепления поперечины, на которой закреплен подвесной подшипник. После вывинчивания можно демонтировать кардан с автомобиля ВАЗ 2107.
Деревянным молотком необходимо выбить(если требуется) вал из зацепления шлицами с эластичной муфтой.
После того, как будет произведен ремонт или замена вала, можно установить его на место. Процесс установки обратно пропорционален снятию

При установке изделия важно следить за тем, чтобы правильно поставить вал.

Карданный вал на автомобилях семейства ВАЗ является довольно надёжным узлом. Однако и он нуждается в периодическом обслуживании. Все неисправности карданной передачи следует устранять в кратчайшие сроки. В противном случае могут возникнуть более серьёзные и дорогостоящие неприятности.

Замена крестовины карданного вала на ваз 2106

Итак:

• Предварительно маркируем взаимное положение частей (вилок шарниров кардана), чтобы не нарушить при сборке заводскую балансировку карданного вала.
• Затем маркируем стопорные колечки и их посадочные места, чтобы установить их при сборке на штатные места. Снимаем стопорные кольца (по четыре с каждого шарнира).

Достаем стопорные колечки

Выпрессовываем подшипники из вилки шарниров, с помощью оправок подходящего диаметра.

Выпрессовываем подшипники

• Так как подшипники впрессовываются не полностью (крестовина шарнира упирается в его вилку), снимаем подшипник при помощи клещей
• Разъединяем карданный шарнир, сместив его крестовину в направлении снятого подшипника, немного разворачиваем крестовину и выводим ее из вилки шарнира.

Разъединяем шарнир

• Выпрессовываем противоположный игольчатый подшипник из вилки шарнира.
• Выполняем пункты 3 и 4 для других игольчатых подшипников и снимаем крестовину.
• То же самое производим со второй крестовиной при необходимости.

Как видите, замена крестовины на ваз 2106 своими руками не представляет особого труда.

Если есть необходимость, заменяем промежуточный подшипник

 Итак:

Расконтриваем гайку, крепящую вилку переднего вала. Откручиваем ее и спрессовываем вилку при помощи съемника с переднего вала.

Спрессовываем вилку

•  Снимаем отражатель пыли с переднего вала.
• Навинчиваем гайку на резьбу переднего вала, чтоб она встала заподлицо с самим валом
• Спрессовываем промежуточную опору вала (усилие прилагаем к внутренней обойме подшипника) и отворачиваем гайку.
• Снимаем с карданного вала опору вместе с кронштейном

Дефектовка деталей

Итак:

• Тщательно очищаем детали с помощью щетки перед их осмотром
• Для выбраковки элементов карданной передачи вам понадобятся: нутромер, индикатор часового вида.
• Раз уж сняли кардан и разобрали (пускай частично) проверяем целостность сварных швов. Шлицы карданного вала, чтоб не содержали следов выработки
• Для заднего вала кардана проверяем наличие балансирующих грузов, состояние швов и измеряем диаметры отверстий вилки под игольчатый подшипник. Не допустимы вмятины труб, нарушение соосности отверстий вилок кардана.

• Проверяем заодно (пока снят кардан) состояние резиновой муфты кардана.
• Наличие трещин, механических повреждений либо отслоений резины от стальных вкладышей не допустимы.
• Проверяем промежуточную опору на наличие деформаций. Трещины либо разрывы эластичной обоймы, а так же  отслоения резины  не допустимы. Меняем дефектную опору в сборе
• Проверяем подшипник промежуточной опоры, проворачиваем его внутреннюю обойму в двух направлениях, прижимая при этом к наружной обойме (внутренняя обойма должна плавно вращаться). Проверяем уплотнители подшипника, на наличие механических повреждений.
• Меняем все дефектные детали.

Собираем кардан в обратной последовательности, учитывая особенности, приведенные ниже:

• • Прежде чем установить вилку переднего вала, смазываем шлицы вилки и вала консистентной смазкой.
  • Устанавливая вилку переднего вала, затягиваем гайку крепления ее динамометрическим ключом 8,1-10 кгс•м (79,4-98 Н•м ) и законтриваем гайку зубилом.
  • Устанавливая обойму сальника, сам сальник с фланцем на шлицы переднего кардана, фиксируем обойму сальника, загибая три ее «усика».
  •  При помощи масляного шприца промазываем шлицевую часть переднего кардана. Излишки смазки удаляем ветошью.
    Выкручиваем пресс-масленку и вворачиваем пробку вместо нее.

• Установив обоймы подшипников, определяем зазоры между торцевой частью подшипников  и верхним краем кольцевой проточки находящейся на вилке шарнира при помощи плоского щупа. Допустимый зазор в пределах 1,5-1,66миллиметра.
• Подбираем по толщине стопорные колечки исходя из  полученных значений зазора (измеряем кольца микрометром).
• После установки колец наносим пару ударов с помощью резинового молотка по вилкам шарнира с обратных сторон (что обеспечивает прилегание обойм игольчатых подшипников к стопорным колечкам и свободный ход крестовины).

Вот собственно все, осталось посмотреть: Замена крестовины на ваз 2106 видео.

labavto.com

Назначение и устройство кардана и его назначение

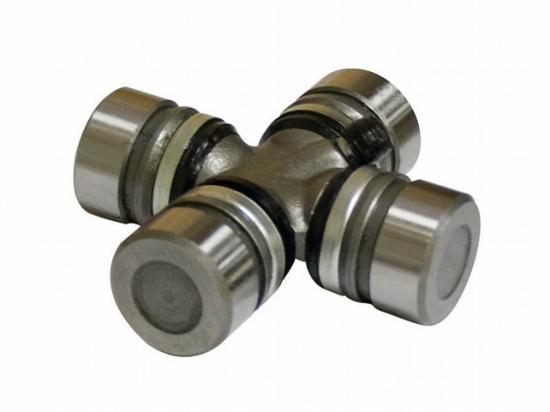

Крестовины кардана (КК) необходимы для передачи усилия под разными углами. Когда машина движется валы постоянно меняют свое положение по отношению друг к другу. Благодаря крестовинам момент вращения от КПП передается через гибкое карданное соединение к ведущему мосту с учетом угла между валами в этот момент. Так как на ВАЗ 2107 заднеприводный автомобиль, карданная передача находится под днищем, а в середине салона пол немного поднят.

Крестовина является крестообразным шарниром, состоящий из:

1. Основы в виде креста.
2. Пластмассовых манжет.
3. Резиновых уплотнителей.
4. Подшипников с внутренними иголками.
5. Фиксирующего элемента.
6. Чашек (стаканов).
7. Стопорных колец.

Подшипники обеспечивают движение крестовин. Чтобы ограничить их смещение при вращении, в чашах находятся игольчатые элементы, которые зафиксированы стопорными кольцами. Их подбирают в согласно диаметру осевого зазора.

Какую крестовину лучше выбрать?

Приобретая крестовину на ВАЗ 2107 желательно учесть такие моменты:

• не стоит экономить, следует покупать оригиналы, чтобы избежать подделки;
• в набор должны входить стопорные кольца;
• крестовины с большим количеством иголок в подшипниках и усиленные ребрами жесткости не стоит ставить на вилки карданов авто старых выпусков, это снизит жесткость узла.

Немного из общей характеристики крестовины карданного вала

Крестовина – безусловно важнейший элемент карданного вала. Её назначение заключается в том, чтобы обеспечить передачу вращающегося момента между двумя осями. Она относится к одним из самых долговечных деталей автомобиля. Несмотря на это, поломки все же происходят. Это объясняется постоянной нагрузкой на деталь и достаточно близким нахождением к дорожному полотну. Как раз эта часть, пожалуй, одной из первых поддается повреждениям во время езды по неровным дорогам с наличием ям и выбоин.

Важно! Крестовина требует постоянного хорошего ухода, а при возникновении характерных признаков неисправности — немедленного обращения в автосервис и неотложного ремонта или замены. Опытные автолюбители знают, что замена этой детали требует немалых сил и затрат

Поэтому регулярно проводят диагностику крестовины карданного вала и обновляют смазку. Также рекомендуется очищать деталь от грязи и пыли.

Подготовка к работе

Без нужного инструмента не обойтись в любой работе. Следует подготовить:

1. Ключ № 13. Лучше с головкой и трещоткой, чтобы открутить подвесное устройство, а для фланцевого соединения лучше всего подойдёт накидной ключ или рожковый.
2. Молоток — предпочтительнее бронзовый или из меди.
3. Отвёртку с плоским лезвием.
4. Плоскогубцы.
5. Специальный съёмник, если, конечно, он есть. Покупать специально или нет — дело каждого автовладельца. Можно использовать выколотку.
6. Средство типа WD-40. За отсутствием такового можно использовать и керосин, например, вкупе с маслёнкой (медицинским шприцем) и кисточкой.

И, конечно же, работы лучше производить на подъёмнике, эстакаде или осмотровой канаве — так будет и удобнее и безопаснее.

Если работы ведутся на первых двух сооружениях, то нужно зафиксировать колёса, подложив под них колодки, что исключит нежелательное катание автомобиля вперёд или назад. Нужно всегда помнить о технике безопасности прежде, чем снять крестовину с кардана ВАЗ-2107 или производить любые другие работы под автомобилем.

Признаки необходимости замены

Причиной для замены становится люфт шарнирного соединения. О его возникновении сигнализирует появление разных посторонних звуков, когда вращается кардан. Это могут быть скрипы, стуки и металлический звон. Появляется вибрация машины при трогании её с места и на скоростных режимах.

Услышав такие звуки, вы поймете, что пора проверить кардан. Для такой проверки, нужен доступ к машине снизу, то есть нужен подъемник, яма либо эстакада. Проверку осуществляем так:

• Машину закатите на яму (подъемник, эстакаду)
• Рычаг коробки передач переведите в нейтральное положение.
• Спуститесь под автомобиль.
• Одной рукой держитесь за крестовину, второй крутите кардан туда – сюда.
• Имеющийся люфт вы ощутите сразу.
• В конструкции кардана 2 крестовины, проверьте обе.

Назначение и устройство карданного вала ВАЗ 2107

Карданный вал — механизм, соединяющий коробку передач с редуктором заднего моста и предназначенный для передачи крутящего момента. Наибольшее распространение передача такого типа получила на автомобилях с задним и полным приводом.

Устройство кардана

Карданный вал ВАЗ 2107 состоит из следующих элементов:

• одна или несколько секций из тонкостенной полой трубы;
• шлицевое раздвижное соединение;
• вилка;
• крестовина;
• подвесной подшипник;
• элементы крепления;
• задний подвижный фланец.

Карданный вал ВАЗ 2107 имеет довольно простое устройство

Карданная передача быть одновальной или двухвальной. Второй вариант предполагает использование промежуточного механизма, к задней части которого прикреплён хвостовик со шлицами снаружи, а на передней через шарнир зафиксирована скользящая втулка. В одновальных конструкциях промежуточный участок отсутствует.

Передняя часть кардана крепится к коробке передач через подвижную муфту на шлицевом соединении. Для этого на конце вала есть отверстие с внутренними шлицами. Устройство кардана предполагает продольное перемещение этих шлицов в момент вращения. Конструкцией также предусмотрен подвесной подшипник, прикреплённый с помощью кронштейна к кузову. Он является дополнительной точкой крепления кардана и предназначен для ограничения амплитуды его движения.

Между средним и передним элементом карданного вала расположена вилка. Вместе с крестовиной она передаёт крутящий момент при изгибе кардана. Задняя часть вала прикреплена к редуктору заднего моста через фланец. Хвостовик посредством внешних шлицов входит в зацепление с фланцем главной передачи.

Кардан является унифицированным для всех классических моделей ВАЗ.

Устройство крестовины

Крестовина ВАЗ 2107 предназначена для совмещения осей кардана и передачи момента при изгибе его элементов. Шарнир обеспечивает соединение вилок, прикреплённых к концам механизма. Основным элементом крестовины являются игольчатые подшипники, благодаря которым кардан может двигаться. Эти подшипники вставляются в отверстия вилок и фиксируются стопорными кольцами. При износе шарнира карданный вал начинает стучать во время движения. Изношенная крестовина всегда меняется на новую.

Брагодаря крестовине становится возможным вращение кардана под разными углами

Виды карданных валов

Карданные валы бывают следующих типов:

• с шарниром равных угловых скоростей (ШРУС);
• с шарниром неравных угловых скоростей (классическая конструкция);
• с полукарданными упругими шарнирами;
• с жёсткими полукарданными шарнирами.

Классический кардан состоит из вилки и крестовины с игольчатыми подшипниками. Такими валами оснащается большая часть заднеприводных автомобилей. Карданы со ШРУСами обычно устанавливаются на внедорожниках. Это позволяет полностью устранить выбрацию.

Существует несколько видов карданов: на ШРУСах, с упругими и жесткими шарнирами

Механизм с упругими шарнирами состоит из резиновой муфты, способной передавать крутящий момент при углах не более 8˚. Так как резина довольно мягкая, кардан обеспечивает плавное начало движения и предотвращает резкие нагрузки. Такие валы не нуждаются в техническом обслуживании. Жёсткий полукарданный шарнир имеет сложную конструкцию, предполагающую передачу крутящего момента благодаря зазорам в шлицевом соединении. Такие валы имеют ряд недостатков, связанных с быстрым износом и сложностью изготовления, и в автомобильной индустрии не используются.

Шрусовый кардан

Несовершенство конструкции классического кардана на крестовинах проявляется в том, что при больших углах возникают вибрации и теряется крутящий момент. Карданный шарнир может отклониться максимум на 30–36˚. При таких углах механизм может заклинить или совсем выйти из строя. Этих недостатков лишены карданные валы на ШРУСах, обычно состоящие из:

• шариков;
• двух колец (наружного и внутреннего) с канавками для шариков;
• сепаратора, ограничивающего движение шариков.

Максимально возможный угол наклона кардана такой конструкции составляет 70˚, что заметно выше, чем у вала на крестовинах. Существуют и другие конструкции шрусовых карданов.

Шрусовой кардан позволяет передавать крутящий момент под большими углами
