Измерительный инструмент: виды и классификация

Классификация править править код

По типу защиты от поражения электрическим током электробытовая техника делится на пять классов — 0; 01; 1; 2; 3. К классу 0 относят изделия, в которых защита осуществляется основной изоляцией; класс 01 — изделия, имеющие основную изоляцию и снабжены защитным зажимом для заземления; к классу 1 — изделия, которые имеют основную изоляцию и дополнительно присоединяются к заземляющей жилы шнура или имеют заземляющий контакт вилки; к классу 2 — изделия, имеющие двойную изоляцию (основную и дополнительную) или усиленную изоляцию; класс 3 — изделия, в которых защита от поражения электрическим током обеспечивается путем питания их от безопасного напряжения, что не превышает 42 В.

По степени защиты от влаги электробытовые приборы подразделяют на приборы обычного исполнения (незащищенные), каплезахищені, бризкозахищені и водонепроницаемые.

По условиям эксплуатации бытовые электроприборы и машины разделяют на две группы:

• изделия, работающие под надзором (пылесос, кофемолка и тому подобное);
• изделия, работающие без надзора (вентиляторы, холодильники и тому подобное).

Электронагревательные приборы

Электронагревательные приборы широко применяются в быту. Промышленность выпускает более 50 видов электронагревательных приборов различного назначения. Электронагрев имеет ряд преимуществ по сравнению с другими видами нагрева: высокое кол.к.д. (до 95%), отсутствие вредных выделений, возможность автоматизации регулирования мощности и температуры. Превращение электрической сети в тепловую в бытовых приборах осуществляется проводниками высокого сопротивления, инфракрасным, индукционным и высокочастотным нагревом.

Ассортимент электронагревательных приборов по назначению классифицируют на следующие подгруппы:

• приборы для приготовления и подогрева пищи,
• нагрев воды,
• глажка,
• отопление помещений,
• обогрев тела человека,
• электрический инструмент.

Приборы для приготовления и разогрева пищи

Приборы для приготовления пищи общего назначения — электроплиты и переносные электроплитки. Рабочей частью этих приборов являются конфорки (чугунные, с Тэнов и др.) Плитки выпускают с одной и двумя конфорками диаметром 145 и 180 мм, мощностью от 800 до 1200 Вт (экспресс-конфорки&м— 1500 и 2000 Вт). Плитки имеют трехступенчатую регулировку нагрева, плиты — трёх- или пятиступенчатую.

Приборы для подогрева и поддержания температуры пищи — мармиты, подогреватели детского питания, термостаты.

Мармитым— металлические или керамические подставки с вмонтированным электронагревателем, который нагревает рабочую поверхность до 100 °C.

Подогреватели детского питания представляют собой емкости с теплоизоляцией или двойными стенками, между которыми находится нагревательный элемент небольшой мощности.

Термостаты — теплоизолированные шкафы, в которых с помощью терморегулятора поддерживается температура около 70 °C.

Устройство и технические характеристики

Большая часть мерительного инструмента нормируется требованиями ГОСТ. В системе стандартов, принятых в нашей стране их можно насчитать не менее сотни. На основании ГОСТ, предприятия – изготовители имеют право выпускать собственные технические условия (ТУ) на выпуск той или иной продукции. Надо понимать, что инструмент, производимый на основании ТУ никоим образом, не уступает тому, который отвечает требованиям ГОСТ. Но исторически сложилось так, что если на паспорте, который доложен сопровождать любую инструментальную продукцию, указан, к примеру, ГОСТ 20162-90, то такая продукция вызывает большее доверие со стороны потребителей.

Технические характеристики нутрометра

Между тем устройство измерительных инструментов и приборов ничем не отличается от тех, которые произведены на основании ТУ. Это не касается той инструментальной продукции, которая изготовлена кустарным образом, и их показаниям доверять нельзя по определению.

Требования к измерительным приборам и инструментам, как уже отмечалось выше, определены в ГОСТ. В качестве примера того, какие требования предъявляются к мерительному инструменту, можно рассмотреть линейку измерительную, ГОСТ 427.

В нем определено, какие виды, и формы металлических линеек производят. Определено, какие виды шкал могут быть нанесены, на поверхность инструмента. В этом же документе регламентированы допуски на габаритные размеры, указаны предельные отклонения, которые касаются разметки металлической линейки.Определен материал, из которого допустимо изготавливать этот класс инструмента, и описаны покрытия, которые наносят на поверхность изделия.

ГОСТ очень серьезно подходит к порядку приемки готовой продукции. Кроме того, не менее тщательно определены порядок хранения, упаковки и транспортировки груза.

Универсальный измерительный инструмент

Универсальный измерительный инструмент предназначен для измерения самых разнообразных по форме-и размерам поковок.
 

Универсальные измерительные инструменты, используемые для обмера деталей в процессе настройки, должны допускать отсчет размеров не ниже Va от поля допуска на изготовление детали: при работе по 3-му классу точности 0 005 — 0 010 мм и при работе по 4-му классу точности 0 02 — 0 05 мм. Контроль размеров жесткими рабочими калибрами при настройке не дает возможности судить о фактических размерах пробных деталей. Поэтому для подтверждения правильности настройки станка необходимо обработать значительное количество пробных деталей. Если отклонения их размеров не выходят за пределы поля допуска, то это свидетельствует о правильности настройки. Для уменьшения количества пробных деталей настройщик иногда применяет специальные калибры с более узкими полями допусков.
 

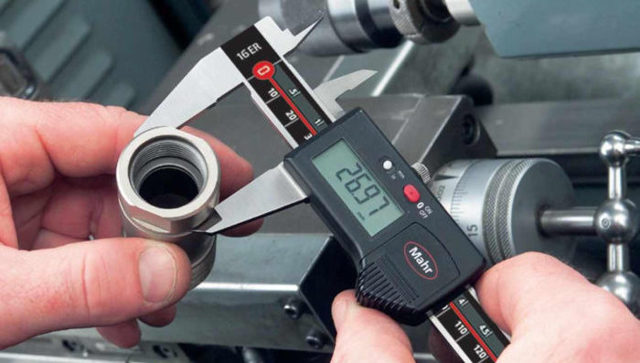

Штангенциркуль завода им. Бескова с точностью отсчета 0 02 мм.

Универсальным измерительным инструментом называют такой шкальный инструмент, с помощью которого возможно определение различных значений измеряемого размера в отличие от бес-шкального измерительного инструмента, предназначенного для контроля отклонений размеров, форм и взаимного расположения частей детали, как, например, шаблон для измерения шпоночной канавки. Бесшкальный измерительный инструмент не определяет числового значения измеряемой величины.
 

Простейшими универсальными измерительными инструментами для определения линейных размеров являются стальные линейки ( фиг.
 

Простейшим универсальным измерительным инструментом является стальная линейка с нанесенными на ней миллиметровыми делениями. Прикладывая линейку к измеряемой детали, определяют ее размеры.
 

Наиболее употребительным универсальным измерительным инструментом являются штангенциркуль, линейка и щуп. Реже применяют угломер, микрометр, индикатор и Другой инструмент.
 

Пользование универсальным измерительным инструментом требует некоторого навыка и внимания. Кроме того, настройщики не всегда снабжаются инструментами, позволяющими производить обмеры с требуемой точностью ( не ниже 1 / 5 от поля допуска), например, при работе по 3-му классу — с точностью 0 005 — 0 010 мм, а при работе по 4-му классу-с точностью 0 02 — 0 05 мм. Поэтому настройка часто производится по жестким рабочим предельным калибрам.
 

Примеры измерения размеров микрометром.

С точными универсальными измерительными инструментами надо обращаться очень осторожно и хранить их в специальных футлярах, так как от ударов или при падении измерительные инструменты могут погнуться и будут давать неправильные результаты измерений. Нельзя с силой надвигать губки инструментов на измеряемые детали, от этого также уменьшается точность измерений.
 . Наиболее часто употребляемым универсальным измерительным инструментом являются измерительная линейка, штангенциркуль с ценой деления 0 1 мм и щуп

Находят применение и другие виды универсального инструмента, как, например, микрометр, индикатор, угломер, пассиметр, угольник, радиусомер.
 

Наиболее часто употребляемым универсальным измерительным инструментом являются измерительная линейка, штангенциркуль с ценой деления 0 1 мм и щуп. Находят применение и другие виды универсального инструмента, как, например, микрометр, индикатор, угломер, пассиметр, угольник, радиусомер.
 

Рассмотрим некоторые универсальные измерительные инструменты, применяемые для контроля резьбы.
 

Для выбора универсального измерительного инструмента, в зависимости от измеряемого размера и точности, можно пользоваться схемами, приведен.
 

Проверка радиального.

На базе универсальных измерительных инструментов и приборов в электромашиностроении созданы различные контрольно-измерительные приборы и приспособления для контроля формы и расположения поверхностей.
 

Слесарные инструменты

Достаточно часто можно встретить измерительные слесарные инструменты. Наиболее важная характеристика — точность измерений. За счет того, что слесарные инструменты механические, удается добиться точности до 0,005 или 0,1 мм.

Если погрешность измерений превысит допустимый порог, то произойдет нарушение технологии работы инструмента. Тогда потребуется переточка некачественной детали или замена целого узла в устройстве

Поэтому для слесаря важно при подгонке вала под втулку использовать не линейку, а инструменты с большей точностью измерений

Наиболее популярным инструментом с высокой точностью измерений является штангенциркуль. Но и он не сможет дать гарантии точного результата с первого измерения. Опытные рабочие делают несколько измерений, которые затем преобразуют в некоторое среднее значение.

Встречаются операции, требующие максимальной точности. Таких много в микромашинах и отдельных деталях устройств крупного размера. Тогда следует воспользоваться микрометром. С его помощью можно измерять с точностью до сотых долей миллиметров. Распространенное заблуждение о том, что он позволяет измерять микроны, является не совсем верным. Да и при проведении стандартных домашних работ такая точность может не пригодиться, поскольку достаточно действующих значений точности и погрешности.

Измерительный инструмент: виды и классификация

Главная страница » Измерительный инструмент: виды и классификация

В строительстве и промышленности, а также в науке и технике без точного определения параметров изготовляемого, применяемого и изучаемого материала не обойтись. С этой целью широко используется различный измерительный инструмент, который позволяет избежать досадных и опасных для жизни ошибок.

Измерительный инструмент: виды

В зависимости от поставленных мерочных задач, применяется тот или иной вид контрольно-измерительных приборов и инструментов:

• Ручной;
• Универсальный;
• Механический;
• Лазерный;
• Цифровой.

Все виды различаются между собой простотой и сложностью, начиная с линейки, лекал, заканчивая совершенными цифровыми датчиками, приборами автоматического контроля необходимых параметров.

Многие устройства измерения позволяют изучить не только физические параметры, но и пространственные – допустимый предел значений, отклонений, размеров. Такой вид приборов называется контрольно-измерительными, широко применяются в различных сферах машиностроения.

Классификация

Ручной и механический контрольно-измерительный инструмент разделяется на следующие классы:

• Бесшкальный – поверочные и лекальные линейки;
• Микрометрический;
• Штанген-инструмент;
• Зубчато-рычажный;
• Пружинный.

Каждый прибор имеет свои первоначальные параметры, определенный строгий диапазон , погрешности. Абсолютно точно измерить что-либо невозможно. Но чем ниже погрешность, тем дороже устройство.

На ошибки измерения также влияют следующие причины:

• Неправильное применение;
• Неисправность;
• Загрязнение.

Согласно, ГОСТ, контрольно-измерительные приспособления подразделяют на следующие основные группы:

• Калибры (гладкие, резьбовые, комплексные, профильные);
• Пневматические устройства;
• Электромеханические приспособления;
• Меры, поверочный инструмент;
• Оптико-механические;
• Нониусные;
• Механические.

Калибры относятся к специальному типу, остальные – к универсальному. Последний вид измерительных устройств позволяет изучить параметры изделия любой конфигурации.

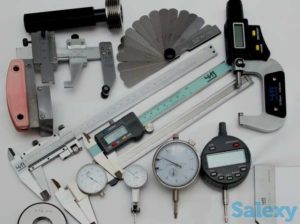

Универсальный инструмент широко распространен. К этому типу относятся:

• Штанген-инструмент : циркуль, глубиномер, рейсмас;
• Микрометр;
• Уровень;
• Угольники;
• Шаблоны;
• Щупы.

Также к простейшим измерительным инструментам можно отнести рулетки, обычные школьные линейки, угольники.

Измерительный инструмент: применение

Любое измерительное устройство имеет первоначально настроенные заводские параметры, которые можно регулировать для достижения идеальной точности

При этом нужно обращать внимание на допустимый диапазон погрешности, который всё равно будет. Этот момент очень важен при изготовлении деталей, которые потом будут соединяться

Если размеры не совпадают, то конструкцию собрать будет невозможно. Для измерения таких точных параметров применяются калибры или штанген-инструмент. При этом, нужно уметь правильно пользоваться инструментом, понимать, что он показывает.

Ошибки в интерпретации данных приводят к действиям, которые в дальнейшем отражаются в виде преждевременных поломок, перекосов, несостыковок деталей. Также загрязненность, износ мерочных устройств приводит к большим погрешностям в отображении реальных параметров.

Нужно тщательно следить за состоянием всех приспособлений, что применяются для измерений, ремонтировать, чистить, заменять изношенные детали. Цена ошибки высока – жизнь, потерянное здоровье. При изготовлении, испытании, применении высокоточных деталей, конструкций, устройств всегда нужно помнить об этом, не совершать досадных ошибок.

Основные характеристики электроизмерительного прибора

На
панели электроизмерительного прибора
(ЭИП) указывают следующие обозначенияосновных
характеристик ЭИП:

а)название
прибора:
амперметры, вольтметры, омметры,
ваттметры, счетчики и др.

б)род
тока:
приборы постоянного тока, переменного
тока и приборы постоянного и переменного
тока.

в)система
измерительного механизма прибора:
магнитоэлектрическая, электромагнитная,
электродинамическая, индукционная,
тепловая и др.

г)степень
точности:
различают приборы восьми классов
точности – 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0.
Наиболее точными приборами являются
приборы класса точности 0,05 (первого
класса точности). Приборы первых
четырех классов точности
применяют дляточных
лабораторных измерений.

Разность
между показанием прибора и действительным
значением измеряемой величины называетсяабсолютной
погрешностью прибора:

,

(1)

А
– показания рабочего прибора;

А_д–
действительное значение величины
(показание образцового прибора).
Выраженное в процентах отношение
абсолютной погрешностью прибора к
наибольшему значению, которое может
быть измерено по шкале этого прибора,
называется относительной
приведенной погрешностью прибора γ.

,

(2)

А_пр
– наибольшее значение величины, которое
может быть измерено данным прибором
(предел
измерения прибора).

Наибольшую
допустимую относительную приведенную
погрешность прибора называют классом
точности
этого прибора.

Класс
точности прибора наносят на шкалу ЭИП
в виде числа из двух значащих цифр,
иногда обведенных окружностью, иногда
подчеркнутых. Шкала прибора служит для
отсчета значения измеряемой величины.

Делением
шкалы называется расстояние между двумя
ближайшими друг к другу отметками на
шкале.

Ценой
деления С
называется значение электрической
величины, приходящееся на одно деление
шкалы:

	,	(3)
	,	(4)

гдеdА
– изменение
измеряемой величины, а dx,
d 
—
соответственно линейное или угловое
перемещение указателя.

Чувствительностью
прибора
(S)
называется величина, обратная цене
деления шкалы:

.

(5)

Например,
имеется прибор, который может измерить
напряжение от 0 до 250В (250В — предел
измерения). Шкала этого прибора разделена,
на 50 делений. Тогда:

С=250:50=5В/дел,
а S=50:250=0,2
дел/В.

Шкалы
бывают равномерными
и неравномерными.
На шкале с помощью условных знаков
дается подробная техническая характеристика
прибора.

На
шкале прибора указывают:

1)его
наименование или буквенное обозначение.

Например,mAилии
т.д. По наименованию единицы измеряемой
величины дается наименование прибора.

2)Класс
точности.
Класс точности указывают в виде числа
из одной или двух значащих цифр (например
– 0,5 или 2,5).

3)Род
тока
– постоянный /— / или переменный / ~ /,
постоянный и переменный – ~ .

4)Система
измерительного механизма
прибора. Она обозначается на шкале
специальным знаком, представляющим
собой схематическое изображение
основного узла, от которого зависит
принцип действия прибора (смотри таблицу
1).

Например:

• магнитоэлектрическая
  система –
  ,

• электромагнитная
  система –
  .

5)Символ
установки прибора при измерениях:

1. горизонтальное
   – →, ┌┐

2. или
   под углом –

6)Пробивное
напряжение изоляции.
На шкале указана величина напряжения,
при котором была испытана прочность
изоляции, обозначается она так:

7)Степень
защищённости от внешних магнитных
полей.

Степень
защищенности от внешних магнитных полей
обозначают римскими цифрами I,
II,
III,
IV.
Меньшая цифра означает лучшую защиту.

8)Условия
работы прибора при соответствующей
температуре и относительной влажностиобозначаются
на шкале буквами:

1. А
   – нормально, работает при –10 до +35С° и
   ƒ до 80%,

2. Б
   – Т от –20 до +50С° и ƒ до 80%,

3. В
   – Т от –40 до +60 С° ƒдо
   98%.

9)Абсолютная
погрешность прибора

Абсолютная
погрешность, которую дает измерительный
прибор при измерениях величины U,
рассчитывается по формуле:

.

(6)

10)
На шкалу прибора наносят также марку
завода-изготовителя, заводской номер,
год выпуска и тип прибора.

Обозначения
основных систем измерительных механизмов
электроизмерительных приборов приведены
в таблице 1.Таблица 1.

Навигация по записям

Современное производство немыслимо без измерительного инструмента, различные его виды используются повсеместно. С помощью измерительного инструмента осуществляется контроль за качеством продукции, за различными технологическими процессами производства. Измерительный инструмент используется в машиностроении, научных лабораториях, строительстве и в быту.

Измерительные инструменты – это средства измерений для предоставления результатов измеряемых физических величин в строгом диапазоне. Если инструмент помимо физических параметров позволяет определить находятся ли размеры объекта в пределах допустимых значений, то он является контрольно-измерительным.

Измерительные инструменты позволяют определить геометрическую форму и размер объекта, его плотность и упругость, прямолинейность и плоскостность.

Каждый измерительный инструмент имеет погрешность, потому что провести абсолютно точное измерение практически невозможно. Именно от значения этой погрешности зачастую зависит цена инструмента. Чем меньше погрешность , тем выше стоимость изделия. Но при использовании любого инструмента возможна ошибка в измерении. Такое происходит от неправильного использования инструмента, его неисправности или загрязнении. Так же ошибки происходят при загрязнении измеряемого объекта, при несоблюдении температурного режима. Чтобы снизить вероятность ошибки и уменьшить погрешность нужно соблюдать правила эксплуатации измерительного инструмента.

По ГОСТ измерительные приборы делятся на 8 групп:

• Калибры гладкие
• Калибры резьбовые
• Калибры комплексные и профильные
• Меры и поверочный инструмент
• Приборы, инструмент и приспособления нониусные
• Приборы, инструмент и приспособления механические
• Приборы, инструмент и приспособления оптикомеханические и электромеханические
• Пневматические приборы и приспособления

Первые 3 группы относятся к специальным типам измерительных инструментов, 5 следующих к универсальному типу. Универсальные инструменты используются для измерения разных линейных параметров изделия, независимо от его конфигурации.

Они включают в себя следующие широко распространенные виды измерительного инструмента:

1. Штангенинструменты, действие которых основано на применении нониуса, позволяющего отсчитывать дробные деления (штангенциркуль — применяется для высокоточных измерений наружных и внутренних измерений, а также глубины отверстий, штангенглубиномер — нужен для измерения глубины отверстий с высокой точностью, штангенрейсмас — используется для разметки деталей, глубины пазов и выемок).
2. Уровень, который позволяет измерить отклонение деталей конструкции по горизонтали и вертикали.
3. Микрометр, который позволяет с высокой точностью измерять малые размеры.
4. Нутромер измеряет размер отверстий, пазов и других внутренних поверхностей.
5. Угольники и угломеры, позволяющие визуализировать и измерять углы.
6. Щупы, предназначенные для контроля зазоров между поверхностями.
7. Шаблоны, в зависимости от вида, используемые для измерения радиуса поверхности или шага профиля резьбы.

Также к универсальным измерительным инструментам можно добавить привычные линейки и рулетки. К специализированным измерительным инструментам относятся различные калибры, которые предназначены для проверки правильности размеров и форм изделий и позволяют установить, что изделия соберутся друг с другом, а сборка будет правильной. Калибры позволяют измерить какой-то один определенный размер изделия. Они не измеряют фактический размер, а позволяют проверить, что изделие не вышло за пределы указанных в чертеже границ.

Торговый дом «Квалитет» предоставит Вам широкий ассортимент всех видов измерительного оборудования.

Что входит в перечень сложнотехнических товаров

Перечень составляется и утверждается федеральным правительством Российской Федерации в постановлении от 10 октября 2011 года №924.

Он довольно широк и включает в себя технику различного назначения — как бытового, так и профессионального, а также транспортные средства. Что относится к технически сложным товарам?

Супер сложная техника

В этот список входят:

• вертолеты и легкие самолеты,
• автомобили, мотоциклы,
• тракторы, другая спецтехника с двигателями,
• спортивные суда, снегоходы, моторные лодки.

Приборы бытового назначения

Что касается бытовых приборов широкого применения, попадающих в категорию технически сложных, то к ним относятся:

• системные блоки, ноутбуки,
• мониторы, принтеры и МФУ,
• техника для трансляции спутникового ТВ,
• игровые консоли, телевизоры,
• фото- и видеотехника.

Также в перечне технически сложных товаров вы найдете:

1. стиральные и посудомоечные машины,
2. холодильники и электроплиты,
3. духовки и кофемашины,
4. электрические водонагреватели и кондиционеры.

С момента составления перечня он не раз уже дополнялся, в него вносились новые товары. Какие? Например, в мае 2016 года в список вошли также различные разновидности часов — это механические, электронные и гибридные.

Что не подлежит возврату?

Наряду с постановлением № 924 существует также постановление от 20 октября 1998 года №55 (также неоднократно дополнявшееся), в котором содержится список непродовольственных товаров, а также товаров, не подлежащих возврату или обмену при условии надлежащего качества.

В него включены «технически сложные товары бытового назначения» с гарантией. В эту категорию входят:

• металлообрабатывающие станки,
• домашние электроприборы,
• различная радиоэлектроника,
• компьютеры, фотоаппараты,
• видеокамеры,
• телефоны,
• музыкальные электроинструменты,
• детские игрушки с электронной «начинкой».

Мерительный инструмент используемый при обработке металла – Справочник металлиста

Измерительный инструмент применяют для определения параметров деталей. Специалисты различают универсальные, шкальные, точные, бесшкальные контрольно — измерительные инструменты и приборы.

Классы, виды, типы измерительного инструмента

В первую очередь все измерители классифицируют по характеру использования. Наиболее обширный класс — это универсальный инструмент. Сюда относят все приборы общего пользования — те, что применяются во всех отраслях и сферах деятельности.

Измерители общего назначения отличаются взаимозаменяемостью, их выдача осуществляется без ограничений. Приборы часто находятся в личном пользовании мастеров. Специальный инструмент — принадлежность отдельных производств и технологических комплексов.

К этому классу относятся приборы, применяющиеся для измерения специфических параметров: гладкости поверхности, ее твердости. Могут использоваться для определения параметров отдельных изделий, например шестерен. Характер пользования и хранения таких средств, как правило, носит режимный характер.

Например, в ракетостроении мерительные приборы ежедневно перед выдачей поверяются метрологами.

Кроме того выделяют:

• инструменты для измерения и разметки;
• ручной и механический инструмент;
• металлический, пластиковый и деревянный.

Различают виды измерительных инструментов по технологическому признаку, например слесарный инструмент. К этому виду относятся такие типы: штангенциркуль, микрометр, щупы, линейки поверочные и разметочные. Еще один вид — столярный инструмент.

Наиболее популярные типы здесь представлены угольником, малкой, рейсмусом, кронциркулем. Строительные инструменты — это рулетки, спиртовые уровни, складные метры. Многие приборы являются универсальными: ими пользуются мастера всех инженерных профессий.

Измерители, применяемые в металлообработке

Наиболее распространенный универсальный измерительный прибор — линейка. Разметочной линейкой пользуются все специалисты, независимо от профиля. К более специфическому множеству мерных устройств относятся поверочные линейки.

Их используют для выявления отклонений изделий по плоскости. Величину отклонений определяют с помощью калиброванных щупов — металлических пластин, толщина которых колеблется от 0,01 мм до нескольких мм.

В сфере металлообработки для измерения линейных характеристик используются два основных вида приборов:

• штриховой прибор с нониусом;
• микрометрический инструмент винтового типа.

Штриховые приборы с нониусными шкалами

Наиболее популярным представителем этого класса является штангенциркуль. Конструктивно прибор представляет собой штангу из твердого сплава, которая с одного конца заканчивается губкой.

На поверхности штанги нанесена метрическая шкала с ценой деления 1 мм. По желобу штанги перемещается каретка: один ее конец заканчивается губкой. На каретке нанесена штриховая шкала.

В промышленности применяется несколько видов нониусов:

• на 9 или 19 делений — с точностью 0,1 мм;
• на 39 делений — с точностью 0,05 мм.

Разновидностью штангенинструментов являются мерители со стрелочным индикатором и приборы с цифровыми электронными датчиками. В первом случае поступательное движение во вращательное преобразуется системой шестерен с ползуном.

Точность такого штангенциркуля повышается до 0,02 мм. Электронные устройства обеспечивают измерения с точностью 0,01 мм. Штангельрейсмасс — подвид штангенциркуля, выполненный на стационарной подставке.

Этот ручной прибор предназначен для измерения и нанесения разметки.

Столярные измерительные инструменты

Учитывая смежность некоторых профессий и универсальность измерительного инструмента, отдельно выделим только метр и треугольник. Рулетка – это вообще универсальный инструмент, а об угольнике и малке мы уже говорили. Они с меньшей длиной сторон (до 50 см) широко используются столярами. Также применяется штангенциркуль, например для выбора сверл или проверки диаметра отверстий, но о нем расскажем позже.

• Метр. Основной материал — дерево и нержавеющая сталь. Выпускался также и пластмассовый вариант, но из-за своей ломкости широкого применения не нашел. Название само говорит за себя – метр, цена деления 1 мм. Основное его отличие от метровой линейки в том, что он состоит из отдельных секций, которые складываются и раскладываются при необходимости.
• Треугольник. Все со школы помнят этот инструмент и величину его углов – 90, 60, 45 градусов. Именно поэтому он широко используется всеми столярами. Обычно и угольник имеет скос под 45 градусов, но, во-первых, не каждый, а во-вторых, габариты не всегда позволяют им пользоваться. Вот тут-то и пригодится треугольник. Основной материал – пластмасса, а также дерево или металл.

Условия хранения индикаторов, нутромеров, глубиномеров и микрометров

Индикаторные средства изменения, какими бы они ни были, механическими или цифровыми, тоже должны эксплуатироваться и храниться в соответствии с определенными требованиями. Средства измерения данного вида нельзя подвергать механическим повреждениям, ударам и деформации деталей. Кроме того, если прибор используется нечасто, то хранить его следует в оригинальном футляре только после специфической обработки. Все конструктивные части средства измерения необходимо предварительно обтереть небольшим кусочком чистой и мягкой ткани, смоченной в бензине или специальном масле.

Хранят измерительные приборы этого вида в помещениях, где температура не ниже 10 градусов Цельсия, но не выше 35 градусов. Есть требования и к относительной влажности в помещениях – она не должна превышать показателя относительной влажности в 80%. Еще одно требование к помещению для хранения индикаторных инструментов – это полное отсутствие в воздухе агрессивных газов, воздействие которых также может повредить средство измерения.

Универсальный измерительный инструмент

Рис. 1. Универсальные измерительные инструменты: а – мерная металлическая линейка; б -штангенциркуль; в – кронциркуль нормальный;

г – нутромер нормальный; д – штангенглубиномер;

е – угломер универсальный; ж – угольник плоский на 90′

К универсальным измерительным инструментам для контроля размеров, используемым в слесарном деле, относятся складная мерная металлическая линейка или металлическая рулетка, штангенциркуль универсальный, кронциркуль нормальный для наружных замеров, нутромер нормальный для измерения диаметра, простой штангенглубиномер, угломер универсальный, угольник на 90°, а также циркули (рис. 1).

К простым специальным инструментам для контроля размеров, используемым в слесарном деле, относятся линейка угловая с двух сторонним скосом, линейка прямоугольная, шаблон резьбовой, щуп, пробка сборная односторонняя, пробка двухсторонняя предельная, скоба предельная односторонняя и скоба предельная двухсторонняя (рис. 2).

Универсальный штангенциркуль – это мерный инструмент, служащий для внутренних и наружных измерений длины, диаметра и глубины. Он состоит из направляющей штанги, выполненной заодно с губкой, имеющей две опорные поверхности (нижнюю – для наружных и верхнюю – для внутренних замеров), ползуна, который составляет одно целое с нижней подвижной губкой для наружных измерений и верхней подвижной губкой – для внутренних измерений, зажимной рамки и выдвигающейся рейки глубиномера. На направляющей штанге нанесены миллиметровые деления.

Рис. 2. Простые специальные инструменты для контроля размеров: а – линейка угловая с двухсторонним скосом; б – линейка прямоугольная; в -шаблон резьбовой; г – щуп; д – пробка сборная односторонняя; е – пробка сборная двухсторонняя предельная; ж – скоба предельная односторонняя; з – скоба предельная двухсторонняя

На нижней части ползуна даны деления нониуса. Штангенциркули односторонние и двухсторонние отличаются от штангенциркуля универсального конструкцией. Диапазон измерений штангенциркулей разных размеров от 0 до 2000 мм.

Нониус – это деления, нанесенные на нижней части ползуна штангенциркуля. При отсчете при помощи нониуса к числу целых делений штанги, расположенных ниже нуля шкалы нониуса, следует прибавить число десятых или сотых долей миллиметра, которое соответствует числу интервалов на шкале нониуса до штриха этой шкалы, совпадающего с одним из штрихов шкалы штанги. В зависимости от градуировки нониуса штангенциркулем можно измерять размеры с точностью 0,1, 0,05 или 0,02 мм. Штангенциркуль с точностью измерений до 0,1 мм имеет нониус с десятью делениями на длине 9 мм, т. е. расстояние между делениями нониуса составляет 0,9 мм. Штангенциркуль с точностью измерений до 0,05 мм имеет нониус с двадцатью делениями на длине 19 мм, т. е. расстояние между делениями нониуса составляет 0,95 мм. Штангенциркуль с точностью измерений до 0,02 мм имеет нониус с пятьюдесятью делениями на длине 49 мм, т. е. расстояние между делениями равно 0,98 мм.

Кронциркуль – это мерный инструмент, используемый в слесарном деле для снятия и переноса размеров детали на масштаб. Различают следующие виды кронциркулей и нутромеров: нормальные для наружных или внутренних замеров; пружинные для наружных или внутренних замеров. В кронциркуле может быть шкала для внутренних замеров.

Циркуль служит для вычерчивания окружностей, кривых линий или для последовательного переноса положения точек на линии при разметке деталей. Различают пружинные циркули и циркули с дуговым установом.

Шаблон угла, называемый угольником, служит для проверки или вычерчивания углов на плоскости обрабатываемого изделия. Угольники бывают плоские (обычные и лекальные), а также плоские с широким основанием. Угольник на 90° – это стальной шаблон прямого угла. Часто, используются стальные угольники с углом 120°, 45° и 60°.

Прямоугольные и граненые линейки являются простым слесарным вспомогательным инструментом для проверки плоскостности или прямолинейности поверхности. К прямоугольным линейкам относятся сплошные прямоугольные, с широкой рабочей поверхностью двутаврового сечения и линейки-мостики с широкой рабочей поверхностью. Граненые линейки бывают с двухсторонним скосом, трехгранные, четырехгранные. Граненые линейки выполняются с высокой точностью.

К шаблонам, которые часто использует слесарь, относятся угольники, шаблоны для резьбы, щупы, шаблоны для фасонных поверхностей.
