Ваз 2107: самостоятельная замена электродвигателя отопителя

Причины замены

Замена мотора печки ВАЗ-2107 происходит по нескольким причинам. Рассмотрим самые распространённые случаи, когда нужен новый вентилятор отопителя ВАЗ-2107.

1. Ужасный звук с характерным визгом. Если такой визг появился при разогреве машины, лучше не смазывать мотор, как делают многие, а заменить вентилятор отопителя ВАЗ-2107.
2. Не идёт воздух и не прогревается салон — ничего не остаётся, как снять и поменять моторчик печки на ВАЗ-2107.
3. Поток воздуха очень слабый.
4. Салон прогревается крайне медленно.

Помните, что хорошо работающую систему будет почти не слышно, так как утеплитель и другие материалы в идеале заглушают звук очень хорошо. Однако, если что-то сломалось, вы запросто сможете это починить.

В редких случаях у владельцев ВАЗ 2107 возникает необходимость заменить вентилятор печки. В отличие от других моделей, ВАЗ 2107 имеет более разветвленную систему обдува, следовательно, замена двигателя вентилятора несколько усложнена. Но не стоит отчаиваться, усложнена не означает невозможна. Просто замена потребует сделать несколько дополнительных телодвижений, только и всего.

Выполнение этой задачи потребует минимума инструментов и приспособлений:

• Ключ на 7;
• Ключ на 10;
• Плоская отвертка;
• Крестообразная отвертка;
• Круглогубцы.

Для начала работы необходимо снятие панели приборов ВАЗ 2107. Без этого получить доступ к корпусу вентилятора отопителя не представляется возможным. Далее, последует снятие полки и вещевого ящика. Подготовительные мероприятия выполнены, можно переходить к выполнению основной задачи.

При помощи ключа на 7 отпускаем кожух тросика управления воздушными заслонками печки, снимаем петлю тросика с рычага.

Ключом на 10 откручиваем гайку крепления корпуса отопителя, правый и левый воздуховоды. Плоской отверткой очень аккуратно извлекаем оба воздуховода из корпуса печки.

В случае повреждения одного из элементов системы обдува, следует их сразу же отремонтировать или поменять. Той же отверткой следует снять защелки, которые удерживают вентилятор на радиаторе печки.

Теперь можно извлечь вентилятор из корпуса отопителя, предварительно отсоединив клеммы проводов от резистора. Чтобы заменить двигатель, необходимо предварительно снять крыльчатку. Для этого круглогубцами снимаем стопорное кольцо и регулировочные шайбы. Крыльчатка теперь держится на валу только за счет плотной посадки. Аккуратно снимаем ее, стараясь не повредить лопасти, ведь замена крыльчатки не планировалась.

Плоской отверткой или круглогубцами выполняется снятие пружинных пластин, удерживающих вентилятор в корпусе.

Можно вынимать его, предварительно продев провода питания через отверстия. Обычно при неисправном двигателе вентилятора просто выполняется замена на новый.

В редких случаях может возникнуть необходимость в его разборке, например, для чистки коллектора, смазки высохших подшипников.

Установка нового двигателя производится в обратной последовательности, как и сборка вентилятора, корпуса отопителя, системы воздуховодов. Перед установкой вентилятора, рекомендуется проверить его работоспособность путем подключения его напрямую к бортовой сети ВАЗ 2107. Это поможет избежать лишне работы на тот случай, если в схеме подключения была допущена ошибка или вам достался бракованный (нерабочий) вентилятор.

В разобранном состоянии открывается доступ к радиатору отопителя и крану ВАЗ 2107. Следует воспользоваться случаем и выполнить их осмотр и диагностику на предмет отсутствия повреждений, нарушения герметичности, признаков возможного выхода крана со строя. Это поможет избежать лишней работы, такой, как снятие панели приборов, разборка и сборка корпуса печки и т.д. В случае обнаружения проблем с радиатором или краном, выполняется и их замена тоже.

Замена вентилятора отопителя

Предыдущий пост «шум отопителя ваз 2101 — 2107» раскрыл нам основные источники шума в системе отопления. И может получиться так, что двигатель вентилятора необходимо будет заменить. Как это сделать, постараюсь рассказать более детально.

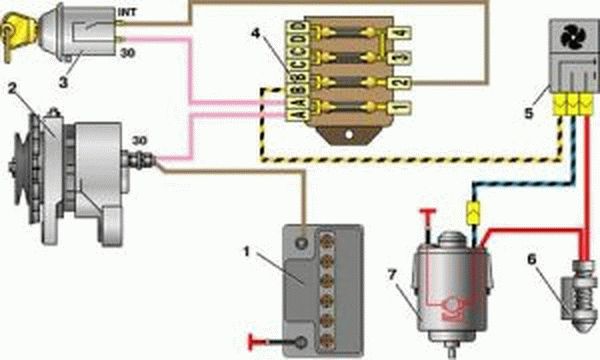

Схема включения и детали электродвигателя отопителя ВАЗ 2101 – 2107

1 – аккумуляторная батарея; 2 – генератор; 3 – выключатель зажигания; 4 – блок предохранителей;

5 – переключатель отопителя; 6 – добавочный резистор; 7 – электродвигатель вентилятора отопителя.

О деталях отопителя полезно знать, если вы производили разборку двигателя отопителя, то при обратной сборке эта картинка послужит вам небольшим мануалом.

1 – стопорная шайба; 2 – шайбы; 3 – корпус;

4 – якорь; 5 – сухари; 6 – крышка

Замена вентилятора (моторчика) печки ВАЗ-2107

Когда зимой в машине становится холодно, салон плохо протапливается, поток тёплого воздуха слишком слаб, первое, что приходит на ум — провести замену моторчика или вентилятора отопления. Замена вентилятора (моторчика) печки ВАЗ-2107 требует определённых знаний, однако, если случилась поломка — другого выхода нет.

С чего начать

Если не работает вентилятор печки ВАЗ-2107, необходимо, скорее всего, поменять моторчик. Замена вентилятора печки ВАЗ-2107 начинается с подготовки нужных ключей и отвёрток. Работать лучше в перчатках.

В первую очередь происходит снятие накладки с лобового стекла. Для этого открываем капот и начинаем снимать накладку с углов: выкручиваем гайки крепления. После гаек откручиваем саморезы по всей длине лобового стекла.

Снимаем уплотнитель, стараясь его не повредить, и убираем в сторону. Аккуратно снимаем накладку. Отсоединяем шланг от омывателя. Нам понадобится также снять накладку и жабо, для чего выкручиваем все винты под пластиковыми заглушками. Снимаем остальные накладки и утеплитель, добираясь до корпуса отопителя. Далее нам необходимо добраться до самого электродвигателя.

Как добраться до отопителя

В первую очередь, чтобы работать было удобнее, необходимо подумать о дополнительном освещении того места, где вы будете заниматься заменой моторчика печки ВАЗ-2107. Откручиваем минусовой провод от мотора отопителя. Он прикручен гайкой и, чтобы её открутить, придётся приложить некоторые усилия.

Если гайка заржавела, лучше предварительно её смазать проникающей смазкой. Откручиваем сперва ключом, а потом рукой, стараясь не уронить расходники. Если есть ещё одна гайка — её откручиваем глубокой головкой, если нет — снимаем провод. С самореза снимаем хомут. Ищем ещё один плюсовой провод, и отсоединяем его от штекера.

Теперь удобнее всего использовать короткую отвёртку, чтобы открутить винты крепления коробки отопительной системы и снять 4 пружинные скобы. Болты, располагающиеся посредине, самые длинные, поэтому отложите их в сторону, чтобы закрутить потом на место.

Разберёмся, как снять вентилятор печки ВАЗ-2107.Необходимо отвести корпус с вентилятором в сторону. Если он упал вниз, значит, все болты сняты. Если нет — ищем оставшиеся шурупы. Моторчик вставлен в пазы и свободно крутится. Далее проводится непосредственная замена электродвигателя отопителя ВАЗ-2107. Обычно здесь очень пыльно и грязно, поэтому убираем всю пыль и то, что попало в это отделение.

Замена деталей

Как поменять вентилятор печки на ВАЗ-2107, становится понятно, когда вы увидите этот моторчик. Моторчик лёгким усилием вытаскивается из пазов, и через уплотнитель достаются провода. Минусовой провод обычно вынимается без проблем, а плюсовой требует некоторых усилий.

Когда провода вынуты, моторчик отсоединяется от корпуса и теперь его можно менять на новый, заранее купленный в магазине автозапчастей.

Установка новой детали

Установка новой детали не вызывает сложности. Замена мотора печки ВАЗ-2107 выполняется в течение нескольких минут, а самое длительное в этой работе — поставить все болты на место и подсоединить все контакты.

Стараемся не перепутать провода и продеваем их в нужные отверстия возле пазов, на которых держится сам моторчик. Вентилятор при установке должен стоять ровно — без перекосов, иначе во время движения он будет цепляться и в результате сломается.

Когда новый мотор установлен, его вместе с крышкой системы ставим на место. Примеряем корпус и смотрим, чтоб он прилегал к своему месту без всяких усилий и стоял ровно.

Ставим на место скобы и все болты, ставим утеплитель, жабо, дворники и проверяем, как работает отопление.

Если у вас есть помощник, пусть он включит отопительную систему, пока вы придерживаете корпус печки. По звуку работающей системы вы сразу поймёте, правильно ли установлены все детали, и не нуждается ли установка в коррекции. Если вас настораживает какой-то звук или стук, разберите всё и сложите заново.

Причины замены

Замена мотора печки ВАЗ-2107 происходит по нескольким причинам. Рассмотрим самые распространённые случаи, когда нужен новый вентилятор отопителя ВАЗ-2107.

1. Ужасный звук с характерным визгом. Если такой визг появился при разогреве машины, лучше не смазывать мотор, как делают многие, а заменить вентилятор отопителя ВАЗ-2107.
2. Не идёт воздух и не прогревается салон — ничего не остаётся, как снять и поменять моторчик печки на ВАЗ-2107.
3. Поток воздуха очень слабый.
4. Салон прогревается крайне медленно.

Помните, что хорошо работающую систему будет почти не слышно, так как утеплитель и другие материалы в идеале заглушают звук очень хорошо. Однако, если что-то сломалось, вы запросто сможете это починить.

Важные моменты

При замене отопительного вентилятора на ВАЗ 2107 следует помнить о нескольких важных нюансах, пренебрежение которыми может свести всю работу насмарку. Вот они:

при отгибании пластиковых защёлок на центральной панели и на панели прикуривателя, больших усилий прилагать не нужно, так как выполнены эти защёлки из того же хрупкого пластика, что и отопительный вентилятор

Они очень легко ломаются, особенно если ремонт производится на морозе;
извлекать моторчик после открытия защёлок нужно очень осторожно. Позади него находятся провода с контактными колодками

Если неаккуратно дёрнуть за такой провод, его контактная колодка может треснуть, поскольку она очень тонкая. Найти эту запчасть в продаже не представляется возможным. Поэтому треснувшие кусочки пластика придётся склеивать с помощью универсального клея. Всего этого можно избежать, если действовать аккуратно и не торопясь.

Итак, поменять печной вентилятор на «семёрке» вполне можно и своими руками. Это под силу даже начинающему водителю, имеющему некоторое представление о работе автомобильных отопительных систем. Всё, что необходимо сделать — набраться терпения и действовать в точности с приведённой выше инструкцией.

Как снять и заменитьмоторчик печки на ВАЗ-2107, 2105 и 2104 Что же понадобится, уважаемые посетители, сегодня мы вам расскажем доступным языком как на ВАЗ-2107

добраться к моторчику печки, дабызаменить его как еще его называют отремонтировать в зависимости от срока проекта, что вынудило вас его достать. Сражу отметим, что еслимоторчик печки на вашей семерке начал верещать на холодную, и иначе говоря визжать, то дальше это будет только усугубляться, моторчики с завода стоят втулочные, смазка ни к чему не приведет, ненадолго может и вернет вам тишину, однако совсем ненадолго, так что тогда только замена. И по хорошему замена на подшипниковый моторчик печки . уж он то точно верещать не будет. Итак, для начала нам нужно будет снять бороду на нашей семерке. Предварительно снимаем ручку переключения передач, она нам будет мешать и магнитолу вынимаем из шахты и отсоединяем разъемы. Тут у каждого индивидуально, у кого-то может и магнитолы нет.

Для начала открутим полку, тут все просто, действие в трех фото:

Для дальнейшего снятия бороды нам нужно снять панель с часами и прикуривателем, поддеваем ее с правой или левой стороны плоской отверткой и выведя из защелок тянем на себя:

Затем, отсоединяем провода от часов, прикуривателя, (для удобства сборки я бы посоветовал их пометить), убираем панельку в сторону и получаем доступ к двум гайкам, тут удобно будет воспользоваться торцовым ключиком на 10

Печка ВАЗ-2107 плохо греет? Устройство печки ВАЗ-2107

Система отопления в автомобилях ВАЗ служит для сотворения комфортабельного локального климата в салоне. Летом подогрев не требуется, потому с помощью специального краника делается отключение радиатора печки от системы подачи воды, которая поступает из общей системы остывания. Тогда как в зимнее время года, когда температура воздуха опускается до минусовой и тепло в салоне становится нужно, его открывают. Соответственно, после восстановления подачи воды печка ВАЗ 2107 начинает обогревать. Она размещается в салоне и 4-мя шпильками крепится к перегородке отсека на движке. Место соединения с кузовом машины герметизируется резиновыми уплотнителями.

Причины замены

Замена мотора печки ВАЗ-2107 происходит по нескольким причинам. Рассмотрим самые распространённые случаи, когда нужен новый вентилятор отопителя ВАЗ-2107.

1. Ужасный звук с характерным визгом. Если такой визг появился при разогреве машины, лучше не смазывать мотор, как делают многие, а заменить вентилятор отопителя ВАЗ-2107.
2. Не идёт воздух и не прогревается салон — ничего не остаётся, как снять и поменять моторчик печки на ВАЗ-2107.
3. Поток воздуха очень слабый.
4. Салон прогревается крайне медленно.

Помните, что хорошо работающую систему будет почти не слышно, так как утеплитель и другие материалы в идеале заглушают звук очень хорошо. Однако, если что-то сломалось, вы запросто сможете это починить.

В редких случаях у владельцев ВАЗ 2107 возникает необходимость заменить вентилятор печки. В отличие от других моделей, ВАЗ 2107 имеет более разветвленную систему обдува, следовательно, замена двигателя вентилятора несколько усложнена. Но не стоит отчаиваться, усложнена не означает невозможна. Просто замена потребует сделать несколько дополнительных телодвижений, только и всего.

Выполнение этой задачи потребует минимума инструментов и приспособлений:

• Ключ на 7;
• Ключ на 10;
• Плоская отвертка;
• Крестообразная отвертка;
• Круглогубцы.

Для начала работы необходимо снятие панели приборов ВАЗ 2107. Без этого получить доступ к корпусу вентилятора отопителя не представляется возможным. Далее, последует снятие полки и вещевого ящика. Подготовительные мероприятия выполнены, можно переходить к выполнению основной задачи.

При помощи ключа на 7 отпускаем кожух тросика управления воздушными заслонками печки, снимаем петлю тросика с рычага.

Ключом на 10 откручиваем гайку крепления корпуса отопителя, правый и левый воздуховоды. Плоской отверткой очень аккуратно извлекаем оба воздуховода из корпуса печки.

В случае повреждения одного из элементов системы обдува, следует их сразу же отремонтировать или поменять. Той же отверткой следует снять защелки, которые удерживают вентилятор на радиаторе печки.

Теперь можно извлечь вентилятор из корпуса отопителя, предварительно отсоединив клеммы проводов от резистора. Чтобы заменить двигатель, необходимо предварительно снять крыльчатку. Для этого круглогубцами снимаем стопорное кольцо и регулировочные шайбы. Крыльчатка теперь держится на валу только за счет плотной посадки. Аккуратно снимаем ее, стараясь не повредить лопасти, ведь замена крыльчатки не планировалась.

Плоской отверткой или круглогубцами выполняется снятие пружинных пластин, удерживающих вентилятор в корпусе.

Можно вынимать его, предварительно продев провода питания через отверстия. Обычно при неисправном двигателе вентилятора просто выполняется замена на новый.

В редких случаях может возникнуть необходимость в его разборке, например, для чистки коллектора, смазки высохших подшипников.

Установка нового двигателя производится в обратной последовательности, как и сборка вентилятора, корпуса отопителя, системы воздуховодов. Перед установкой вентилятора, рекомендуется проверить его работоспособность путем подключения его напрямую к бортовой сети ВАЗ 2107. Это поможет избежать лишне работы на тот случай, если в схеме подключения была допущена ошибка или вам достался бракованный (нерабочий) вентилятор.

В разобранном состоянии открывается доступ к радиатору отопителя и крану ВАЗ 2107. Следует воспользоваться случаем и выполнить их осмотр и диагностику на предмет отсутствия повреждений, нарушения герметичности, признаков возможного выхода крана со строя. Это поможет избежать лишней работы, такой, как снятие панели приборов, разборка и сборка корпуса печки и т.д. В случае обнаружения проблем с радиатором или краном, выполняется и их замена тоже.

Устройство отопительной системы ВАЗ 2107.

Корпус отопления, располагается в салоне автомобиля. Отопитель, закреплен на перегородке с движком.

Составляющие печки:

• Оболочка вентилятора.
• Корпуса радиатора, с крышкой притока воздуха.
• Распределитель воздуха.
• Перед тем, как попасть в салон, воздух нагревается. Это происходит с помощью радиатора, расположенного внутри корпуса.

Радиатор печки, оснащен входящим и выходящим каналом. Данные канала, трубками соединены с системой, для охлаждения двигателя машины. В входную трубку, встроен отопительный краник. Кран, регулирует подачу жидкости для охлаждения. На приборной панели, располагается рычаг для управления подачей жидкости в систему вентиляции автомобиля.

Вентилятор отопительной системы, располагается внизу радиатора. Он оснащен небольшим движком, находящемся внутри корпуса. Благодаря специальному устройству, вентилятор имеет возможность регулировки скорости. Бортовой вентилятор, имеет две скорости. Переключение производиться, переключателем на приборной панели.

Отвод воздуха на ВАЗ, устроен таким образом, чтобы распределять его по салону. По этому, воздух выдаются в салон автомобиля, на лобовое и боковые стекла. С помощью заслонок, можно управлять подачей воздуха в 2107.

Частые неисправности печки ВАЗ.

• Нарушение герметичности радиатора или крана отопления.
• Нарушение работы регулятора вентилятора.
• Провода, выведенные из строя в результате окисления.
• Неисправность движка вентилятора.

Как поменять краник печки ВАЗ-2107 на водопроводный Блог автолюбителя Николая Ваганова

Наверное, у всех водителей вазовской «классики» возникала проблема с краником печки отопителя, который постоянно течет и выходит из строя так, что приходится менять его чуть ли не каждый сезон. Поэтому у меня появилась идея заменить его на обычный сантехнический, как делают многие водители.

Сначала думал поставить его под капот, что с одной стороны выгодно тем, что это легче сделать и так проще в обслуживании при возникновении проблем. Но заглянув под него, пришлось отказаться от этой идеи — в инжекторной машине, в отличие от карбюраторной, мешает впускной коллектор, места очень мало, даже снять старые патрубки представляется очень затруднительно. Поэтому было решено ставить краник внутри салона.

Места очень мало

Заехав в магазин, купил:

Кран сантехнический для горячей воды «бабочка» 1/2″ — лучше итальянский, с мягким ходом, латунный

Уголок 1/2″ под него — 2 шт.

Штуцер под уголок 1/2″*16 мм — 2 шт. — чем длиннее, тем лучше

Патрубок печки большой (отводящий) — 1шт.

Прокладка крана отопителя — 1 шт.

Герметик силиконовый высокотемпературный (красный)

Хомутики 2-3 см — 3 шт.

Фум-лента или лен (думаю, он лучше будет)

Нам понадобятся инструменты: головка на 10 и рожковые ключи, отвертки, пассатижи, круглый напильник, нож или канцелярское лезвие, фонарик.

Для начала нам необходимо слить охлаждающую жидкость из радиатора печки, для этого в моторном отсеке откручиваем хомутик и снимаем отводящий патрубок(6) со штуцера краника(2), сливаем жидкость в какую-нибудь емкость. Затем в салоне снимаем полку бардачка и полку под панелью для лучшего доступа к кранику печки, они крепятся на обычные саморезы.

Теперь снимаем сам краник(4), для этого откручиваем тросик привода(5) и гайки крепления к радиатору, вынимаем кран из моторного отсека

Делать это надо осторожно, так как возможны подтеки охлаждающей жидкости, оставшейся в радиаторе

Затем снимаем с краника штуцер, который выходил в моторный отсек, его мы поставим обратно на радиатор печки, благо, фланцы одинаковые.

Теперь предварительно собираем всю конструкцию: к водопроводному крану прикручиваем по уголку(7) на оба конца, на них штуцера(8), на один конец надеваем патрубок(1) со снятым ранее штуцером(2), а другой выводим в моторный отсек. Так как между моторным отсеком и салоном установлена металлическая перегородка(3) с отверстиями меньшего диаметра чем наш новый штуцер, то отверстие необходимо расширить круглым напильником, ну, или дрелью, что под рукой будет. Подгоняем по длине патрубок и, если надо подрезаем, также определяем углы соединения крана с уголками, чтобы удобно было открывать/закрывать кран.

Когда у нас все подогнано, делаем окончательную сборку конструкции. Все соединения предварительно очищаем и обезжириваем. Резьбовые сажаем на фум-ленту или лен, обмазанные герметиком, штуцера мажем тонким слоем, надеваем патрубки и стягиваем хомутами. Прокладку также сажаем на герметик и затягиваем, старайтесь ее не перетянуть, иначе может выдавить. Не забываем про небольшую выдержку герметика как указано на упаковке.

Так как перед контактом с охлаждающей жидкостью герметик должен полностью полимеризоваться, выдерживаем собранную конструкцию около суток до полного высыхания.

Затем доливаем слитую жидкость в бачок и прогреваем двигатель до рабочей температуры с открытым краном, наблюдаем чтобы не было течи и, если надо, подтягиваем.

Правда, со временем на резьбовых соединениях обнаружились сухие высолы антифриза.

Вот эти синеватые отложения

Думаю, это из-за того что вместо фум-ленты стоило использовать лен. Ни капель антифриза, ни сырости замечено не было. Печка после доработки стала греть немного лучше в связи с тем, что сечение водопроводного крана больше, чем у стандартного. Доступ к кранику возможен с водительского сидения, главное, нащупать краник под панелью.

Удачи на дорогах!

Причины и признаки поломки отопительного вентилятора

Список причин, по которым печной вентилятор ВАЗ 2107 может сломаться, невелик. Вот он:

• поломка лопасти в крыльчатке. Как уже говорилось выше, крыльчатка печного вентилятора на ВАЗ 2107 ненадёжна, поскольку выполнена из очень хрупкого пластика. Что ещё хуже, хрупкость этого материала повышается на холоде. Поэтому не стоит удивляться тому, что крыльчатка ломается в самый сильный мороз;

Как правило, пластиковые лопасти в крыльчатке ВАЗ 2107 ломаются под корень

Если щётки в моторчике ВАЗ 2107 износились, вентилятор вращаться не будет

Признаки, по которым можно распознать поломку отопительного вентилятора, тоже хорошо известны. Перечислим их:

• после включения отопителя вентилятор не шумит. Это значит, что либо моторчик сломался, либо он исправен, но подача тока на него нарушена. Обычно это происходит из-за перегорания предохранителя, отвечающего за этот участок бортовой электросети автомобиля;
• вращение отопительного вентилятора сопровождается громким скрежетом или треском. Это означает, что кусок лопасти откололся от крыльчатки и бьёт по внутренней стороне печного кожуха;
• печной вентилятор вращается с громким непрерывным скрипом, который усиливается по мере увеличения оборотов. Источник скрипа — втулка в вентиляторе. Со временем она изнашивается, и на вентиляторе появляется люфт, из-за которого и возникает характерный скрип.

О смазке отопительного вентилятора ВАЗ 2107

Если коротко, смазка вентилятора на ВАЗ 2107 — занятие бессмысленное. Теперь подробнее. Все отопительные вентиляторы на ВАЗ 2107, независимо от года выпуска автомобиля, комплектуются только втулочными подшипниками. Как уже было сказано выше, втулка со временем изнашивается и начинает пронзительно скрипеть. Если люфт, возникший из-за износа втулки, небольшой, то скрип получится устранить с помощью смазки. Но это лишь временная мера, которая ни к чему не приведёт, потому что очень скоро смазка выработается, люфт увеличится, а вентилятор снова заскрипит. Поэтому единственным рациональным вариантом в этой ситуации является замена печного вентилятора новым. Причём желательно, чтобы новый вентилятор был оборудован не втулочным, а шариковым подшипником, который прослужит вдвое дольше.

Кстати, о вентиляторах с шариковыми подшипниками. В последнее время найти их в продаже стало чрезвычайно непросто. Чем это обусловлено, сказать трудно. Возможно, это связано с почтенным возрастом самой машины, которую давным-давно сняли с производства. Так что автовладельцам в поисках необходимых запчастей всё чаще приходится пускаться на самые разнообразные хитрости. К примеру, один мой знакомый водитель додумался заказать печной вентилятор… на «Алиэкспрессе»! Когда я об этом услышал, то не поверил. В ответ человек достал смартфон и показал мне аукционные лоты с вентиляторами. Откуда взялись вазовские вентиляторы на китайском интернет-аукционе — большая загадка. Но факт остаётся фактом. К слову, стоят они там всего на треть дороже отечественных. Вероятно, это доплата за доставку (хотя на сайте гордо заявлено, что доставка бесплатна). До нашей страны посылка идёт в среднем полтора месяца.

Как поменять печку ВАЗ 2107

Выяснив, что отопитель нуждается в ремонте, потребуется его полный или частичный демонтаж. Если проблема с моторчиком, то достаточно снять нижнюю часть узла. При неполадках с радиатором нужно предварительно слить ОЖ из системы охлаждения двигателя. Для проведения ремонтных работ понадобятся следующие инструменты:

• крестовая и плоская отвёртки;
• набор рожковых и торцевых ключей.

Для замены печки потребуется набор ключей и отвёрток

Демонтаж отопителя

После того как стечёт ОЖ и будет подготовлен необходимый инструмент, можно приступать к разборке. Проводят её в следующем порядке:

1. Снимаем минусовую клемму с АКБ.
2. В подкапотном пространстве ослабляем два хомута, которые крепят шланги к трубкам отопителя. При стягивании шлангов вытечет небольшое количество тосола.
3. Откручиваем саморезы и снимаем резиновый уплотнитель.
4. Перемещаемся в салон, откручиваем крепление полки под бардачком и снимаем её.
5. Снимаем панель с часами и прикуривателем, отворачивая саморезы справа, слева и внизу.
6. Отсоединяем провода от прикуривателя и часов, после чего убираем панель в сторону.
7. Демонтируем внутреннюю полость бардачка, чтобы убрать в сторону правый воздуховод и обеспечить доступ к крану отопителя. Также демонтируется левый воздуховод (при полном снятии печки).
8. Ключом на 7 отворачиваем болт, которым крепится тросик управления краном.
9. Для частичной разборки печки потребуется демонтировать нижнюю часть корпуса. Для этого отвёрткой поддеваем металлические защёлки (2 справа и 2 слева).
10. После снятия защёлок нижнюю часть тянем на себя и получаем доступ к моторчику. Если требуются работы по ремонту или замене этого узла, проводим их.
11. Для демонтажа радиатора выводим его из корпуса наружу вместе с краном.
12. Чтобы полностью демонтировать печку, снимаем верхнюю часть корпуса, которая крепится четырьмя болтами под ключ на 10.
13. Откручиваем 2 болта крепления кронштейна управления отопителем и ослабляем винты, которые удерживают скобы крепления тяг.
14. Извлекаем оставшуюся часть печки.

Видео: замена радиатора печки на ВАЗ 2107

В большинстве случаев в полном демонтаже отопителя нет необходимости. Меняют, как правило, радиатор, кран или моторчик.

Установка новой печки

Сборка отопителя каких-либо сложностей не вызывает, поскольку все действия выполняются в последовательности, обратной разборке. Однако есть некоторые моменты, которые следует учитывать. При замене радиатора в обязательном порядке устанавливают новые резиновые уплотнители. Их предварительно промазывают силиконовым герметиком. Гайки следует зажимать, не прилагая особых усилий, чтобы не выдавить уплотнители, тем самым нарушив герметичность.

При установке нового радиатора рекомендуется заменить резиновые уплотнители

Когда теплообменник будет установлен на место, а печка полностью собрана, края подводящей и отводящей трубки смазывают герметиком. Если патрубки имеют нормальное состояние, т. е. резина не потрескалась, оставляют их, предварительно протерев внутреннюю полость чистой тряпкой. Затем надевают шланги и затягивают хомуты. После сборки остаётся залить охлаждающую жидкость и проверить герметичность соединений.

Если с печкой «семёрки» возникли неполадки, устранить их можно своими руками, что обусловлено простотой конструкции узла. Чтобы снять и заменить отопитель потребуется подготовить набор инструментов и следовать пошаговым инструкциям.

Замена электродвигателя системы отопления ВАЗ 2107

Для работы понадобятся: гаечные ключи на «8»и «10», отвертки, пассатижи.

Снятие электродвигателя

Замена электродвигателя вентилятора отопителя ваз 2107 начинается с его демонтажа из автомобиля.Итак:

• Закрываются боковые заслонки воздуховодов установкой нижнего рычага блока управления отопителем в его крайнее правое положение.
• Снимается приборная панель.
• Удаляются вещевая полка и корпус бардачка.
• Вынимается панель радиоприемника.
• Отсоединяются от колодки проводов обеспечивающих переключение режимов работы вентилятора отопительной системы провода красного и сине-черного цвета.
• Ослабляется болт крепления гибкой тяги, управляющей заслонкой, установленный за приборным щитком, тяга отсоединяется.
• С оси рычага для привода заслонки снимается наконечник гибкой тяги.
• Отворачивается торцовым ключом гайка удерживающая кожух радиатора печи и наконечник «массы» провода вентилятора, которая находится за центральным воздуховодом.
• Со шпилек снимается наконечник провода «массы».
• Откручивается гайка удерживающая правый воздуховод.
• Тоже самое делается для левого воздуховода.
• С помощью шлицевой отвертки отжимаются четыре держателя, установленные по периметру воздуховодов, которые затем отсоединяются от кожуха печного радиатора.
• Снимаются кожухи вентилятора и направляющий совместно с вентилятором.
• Из корпуса вынимается резиновый уплотнитель, а провода пропускаются во внутрь кожуха.
• Наконечник красного провода, который идет к вентилятору отопителя отсоединяется от штекера на дополнительном резисторе.
• Кожух вентилятора отопителя разъединяется, как показано на фото.

Кожух вентилятора отопителя

• Сдвигается с помощью шлицевой отвертки и снимается с вала вентилятора стопорная шайба.
• Удаляются регулировочные шайбы.
• Снимается крыльчатка вентилятора с вала электродвигателя.
• Отсоединяются две пружинных скобы, крепящие к направляющему кожуху электродвигатель вентилятора отопителя.
• Электродвигатель и две резиновые подушки вытаскиваются.

Замена электродвигателя вентилятора отопителя ваз 2107

Установка нового электродвигателя

После того как была проведена замена электродвигателя вентилятора отопителя на ВАЗ 2107 установка всех ранее сняты деталей производится в обратной последовательности.
Инструкция по снятию и установке электродвигателя автомобиля ВАЗ 2107 хорошо видна на видео. С его помощью можно легко все операции выполнить своими руками.
В этом случае цена работы будет намного меньше, чем при ремонте в автосервисной мастерской.

https://youtube.com/watch?v=myTK1yBufiQ

Ремонт электродвигателя отопительной системы

Устранить неисправность в системе отопления чаще всего можно, когда выполнена на автомобиле ваз 2107 замена электродвигателя вентилятора отопителя.
Но иногда достаточно зачистить коллектор или смазать подшипники. Для этого устройство нужно разобрать.

Далее порядок работ будет таким:

• С оси якоря снимается шайба.
• С помощью отвертки извлекаются стопорное кольцо и шайбы, изготовленные из текстолита.
• Если при демонтаже электродвигателя не были сняты резиновые подушки, они убираются.
• Откручиваются винты крепления крышки, которые закручиваются в специальные пластины, вставленные в прорези корпуса электродвигателя с противоположных сторон и имеющие резьбовые отверстия.

Снимаются пластины для крепления крышки

• Вместе со щеткодержателем снимается крышка.
• Из корпуса вынимается якорь и с вала удаляются две шайбы.

Вынимается якорь и шайбы из корпуса

• Угольная пыль удаляется с внутренней полости электродвигателя продуванием сжатым воздухом.
• Проверяется состояние коллектора, щеток, обмотки якоря.

• Мелкозернистой шлифшкуркой сначала зачищается коллектор, а затем обезжиривается бензином или спиртом.
• Собирается электродвигатель в обратной разборке последовательности.

Кода выполненные операции позволили системе отопления правильно заработать, то на ВАЗ 2107 замена двигателя отопителя не понадобится. Вовремя выполненная замена двигателя отопителя ваз 2107 или его ремонт– залог стабильной работы отопления автомобиля.
