Обзор вариаторной кпп на mitsubishi outlander

Порядок замены

Алгоритм действий состоит из нескольких этапов — удаление старого масла, промывка, замена фильтра и заливка нового смазывающего состава. Рассмотрим каждый из шагов подробнее.

Удаление старой смазки

Порядок действий:

1. Прогрейте масло в вариаторе, для этого прокатитесь несколько километров.
2. Поставьте машину на эстакаду/яму или приподнимите с помощью подъемного устройства.
3. Снимите защиту коробки переда, если она установлена (информация у кого ее нет — номер 2306 V2).
4. Вытащите щуп замера трансмиссионной жидкости.
5. Подставьте лейку для удаления отработавшей жидкости, а ее конец опустите в подготовленную тару.
6. Оденьте резиновые перчатки чтобы не обжиться или используйте ветошь.
7. Выкрутите сливную крышку головкой на 19.
8. Дождитесь полного сливам масла. Этот объем должен соответствовать 6 л.

Отметим, что можно обойтись без лейки, но в таком случае емкость необходимо подносить прямо к отверстию.

Очистка вариатора Митсубиси Аутлендер 3 (при полной замене)

Для этого:

1. Закрутите сливное отверстие КПП (используйте пробку и шайбу).
2. Заполните чистую смазку в объеме 6 л.
3. Поставьте щуп в отверстие вариатора.
4. Запустите силовой узел и подержите его в рабочем состоянии две-три минуты.
5. Переместите ручку АКПП в разные режимы. На каждом этапе делайте небольшую паузу в переключении каждые полминуты.
6. Выполните процесс переключения, как минимум, 10 раз.
7. Глушите двигатель и слейте жидкость по приведенной выше схеме.

Замена фильтра и чистка поддона

Выполните следующие действия:

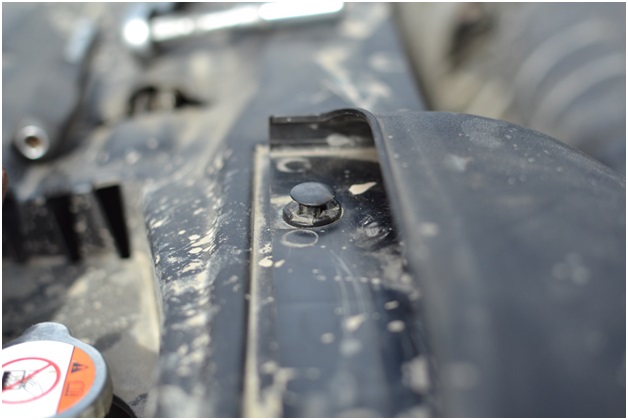

Демонтируйте воздуховод. Для этого отщелкните клипсы и потяните их вверх (их будет две).
Снимите картер вариатора и слейте остатки грязного масла.
Осмотрите картер и магниты КПП на факт повреждений, выполните чистку от загрязнений и металлической стружки. Параллельно осмотрите другие элементы вариатора (хотя бы визуально).
Замените фильтр поддона или промойте (используйте головку на 10, нужно выкрутить три болта – один длинный и два коротких). Будьте осторожны, ведь в нем также имеется масло. Если решили только промыть, то для этого используйте любую жидкость, к примеру, для очистки карбюратора. После этого протрите фильтр и болты его крепления чистой ветошью.
Поменяйте прокладку фильтра поддона 2824А005, чтобы не допустить подсоса воздуха. Очистите магниты от грязи.
Перед установкой хорошо протрите поддон и пройдитесь чем-то обезжиривающим. Снимите АКБ и его опору. Подставка фиксируется с помощью четырех болтовых соединений. Для откручивания широкой планки может потребоваться длинное плечо для ключа, ведь по-иному трудно подлезть.
Снимите теплообменник при этому будьте осторожны, со всех щелей потечет масло, поэтому делать это лучше при снятом поддоне. Сразу замените уплотнитель 2920А096.

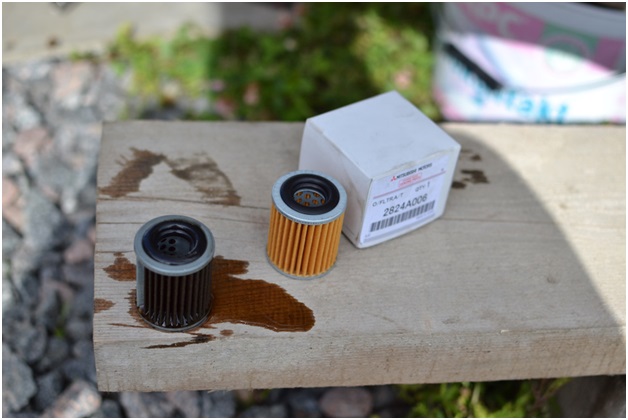

Вытяните фильтр вариатора и замените его

Обратите внимание, что при замене, очень часто резиновая прокладка остается внизу. Она, как правило, отрывается

Ее нужно достать и заменить (идет в комплекте с новым фильтром).
Установите чистые магниты и прокладки на место. Поставьте два фильтра, теплообменник, поддон на штатные места.

Важно! Можно обойтись и без снятия АКБ с опорой. В таком случае выкручивать болты необходим с ямы

Для этого:

1. Поддомкратьте авто.
2. Снимите левое переднее колесо, пластиковую защиту на клипсах и подкрылок.
3. В итоге, появится доступ к теплообменнику.

Заливка нового масла (осуществляется через отверстие для измерения уровня щупа):

1. Установите воронку в контрольное отверстие, чтобы не разлить масло.
2. Залейте смазку до нужного уровня (около 5-6 литров).
3. Заведите мотор и дайте ему поработать на ХХ.
4. Плавно и последовательно переключайте передачи с небольшой остановкой на каждой (1-2 сек). Так сделайте несколько раз.
5. Еще раз измерьте уровень масла в вариаторе Mitsubishi Outlander 3, а при необходимости выполните доливку. Особенности замера уровня масла в вариаторе смотрите дальше.
6. Проверьте КПП на факт течи и при ее выявлении устраните причину.

На этом мероприятия завершены. Работу по промывке и очистке картера теоретически можно пропустить, но лучше этого не делать. При выборе промывочного средства подходит оригинальное масло для вариатора. Использовать что-то другое не рекомендуется.

После завершения работы через 30-40 км пробега проверьте картер вариатора на факт протечки. Если все нормально, сделайте доливку и продолжите эксплуатацию.

Марки масел и их аналоги, заправочные емкости для вариатора Митсубиси Аутлендер 3

Особое внимание важно уделить выбору смазывающего состава для вариатора Mitsubishi Outlander 3. Ошибки в этом вопросе чреваты ухудшением работы механизма и дополнительными неисправностями

Чтобы избежать таких последствий, важно покупать только оригинальное масло проверенных разработчиков. На заводе Митсубиси заливается смазка Mitsubishi Dia Queen CVTF-J1

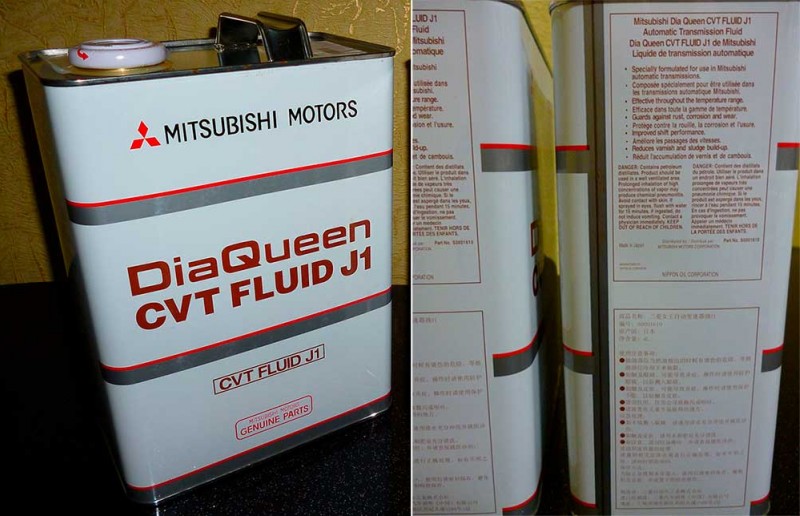

На заводе Митсубиси заливается смазка Mitsubishi Dia Queen CVTF-J1.

Впоследствии можно использовать усовершенствованный вариант состава для вариатора — CVTF J4.

Такая марка трансмиссионной жидкости указана на щупе.

4 литра оригинальной трансмиссионной жидкости, на время написания статьи, обойдется в около 4000 рублей.

Чтобы не попасть на подделку, учтите следующие рекомендации:

• покупайте масло для вариатора Митсубиси Аутлендер 3 только в официальных торговых точках;
• предварительно изучите параметры товара на официальном ресурсе;
• сравните данные об изделии на интернет-сайте и на коробке товара;
• посмотрите на действующие уровни защиты (цвет, пломба, упаковка и т. д.).

При появлении любых сомнений в качестве лучше отказаться от сделки, ведь применение низкокачественной смази несет риски для КПП. Лучше потратить время на выбор, но зато быть уверенным в качестве.

Во избежание ошибок приведем артикулы основных видов масла для Mitsubishi Outlander 3:

1. Dia Queen CVTF-J1 — MZ313973 (1 л), S0001610 (4 л).
2. Dia Queen CVTF-J4 — MZ320185 (1 л), MZ320261 (1 л, Genuine CVT Fluid Eco J4), MZ320262 (4 л, Genuine CVT Fluid Eco J4).

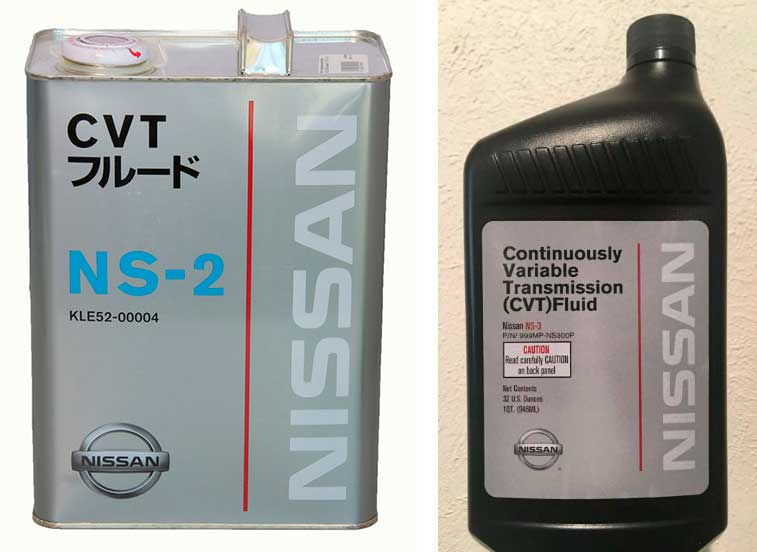

В качестве альтернативы допускается применение смазки Ниссан серии NS-2, которые также подходя для применения в вариаторе Mitsubishi Outlander 3. Здесь ориентируйтесь на следующие артикулы — 999MP-NS300P (1 л), KLE52-00004 (4 л).

В крайнем случае, допускается покупка аналогов следующих видов:

• ELF ELFMATIC CVT.
• Pentosin CVT 1.
• MOPAR CVTF + 4.
• AISIN CVT Fluid Excelent (арт. CVTF7004, CVTF7020).
• IDEMITSU MULTI CVTF (арт. 30301201-746, 30455013-520).

Если учитывать опыт автовладельцев, применение RAVENOL ATF NS2/J1 Fluid не рекомендуется из-за высокого риска поломки вариатора. Многие автовладельцы сетуют на его качество.

Отметим, что некоторые из рассмотренных выше смазок делаются на одном заводе, поэтому главное внимание необходимо уделять стоимости и качеству. Для замены масла в вариаторе Аутлендер 3 потребуются и дополнительные элементы:

Для замены масла в вариаторе Аутлендер 3 потребуются и дополнительные элементы:

• верхний фильтр Митсубиси с артикулом 2824A006 (в комплекте идет резиновая прокладка);
• фильтр поддона с артикулом 2824А005;
• прокладка сливной пробки Митсубиси с артикулом 2705А013 (при первой замене не обязательна);
• прокладка уплотнительная Митсубиси с артикулом 2920А096;
• прокладка поддона 2705А015.

Также потребуются:

• рожковые или торцевые ключи на 10 и 19 мм;
• емкость для слива старого масла на 6-10 литров;
• жидкость для промывки поддона;
• лейка.

После предварительной подготовки можно приступать к работе.

5 копеек о Mitsubishi Outlander

Владимир
8 месяцев назад

Outlander, 2017 год, 2000 куб. см., Бензин, Вариатор, Полный привод, instail+

Вместительный, управляется как легковой. Ровный пол при сложенном втором ряде- крупногабаритный груз или спальное место для двоих. Всё что хотел в машине есть. По проходимости за три года не подводила. Часто езжу в лес на озеро по корням,складкам , глубоким лужам, грязи, песку,пересеченной местности. Такие дороги, что пузотерки откапывают. Никаких буксований не было. На дальняк Питер-Ейск-Черное, с семьёй 3 чел.+ забитый багажник и часть задних сидений- великолепно. Две ночевки- под москвой и в районе Венёва. На Мондео уставал,- на Ауте- нет. ГУ поставили DayStar на андроиде. Как смартфон, только экран большой. Интернет со смартфона по wi-fi. Двухзонный климат. Колёса специально брал R16- для плохих дорог. Два раза менял лобовое по КАСКО- камни прилетали на трассе. Трещины и сколы небольшие,но чего ж не поменять, если страховые (Ингосстрах и РЕСО)- меняют без проблем! Поставил сетку на радиатор- от камней и насекомых, регистратор. Медленно расходует жидкость омывателя по сравнению с пузотерками. Лампочки за три года ещё не менял. Настройка света идеальная, четкая. Всякие мелочи типа двери с усилием закрываются, задние и передние боковые стёкла и камера заднего пачкаются- не парят!
Кредит под 17% годовых- жадность и воровство банков! Но вынужден был согласиться- не было вариантов.
После установки ГУ DayStar плохо обнаруживались спутники навигации. Вылечили переустановкой антенны из области внутренностей торпедо- на неё слева у стекла. Стало великолепно. Ещё сразу заказал антикор днища и арок и оч. доволен!

Полезный отзыв?
/

(+37/-4)

Геннадий Ижевск
1 год назад

Outlander, 2017 год, 2000 куб. см., Бензин, Вариатор, Полный привод

Вместительный, семейный автомобиль. С двухлитровым движком еще и экономичный. Хорошая шумка, высокий клиренс, хорошая проходимость.
За свои деньги не вижу таковых.
за 45 тысяч машина не ломалась.

Полезный отзыв?
/

(+18/-6)

Navux
1 год назад

Outlander, 2017 год, 2000 куб. см., Бензин, Вариатор, Полный привод, Intens

1. Большой богажник
2. Подогрев лобового
3. Огромные зеркала, видно 2 полосы сбоку.
4. Хорошая устойчивость по трассе
5. Экономичная 50-90 км/ч 7,5 литра (3 взрослых 2 детей и багаж). От 90 до 140 растёт расход до 14, думаю из-за парусности. По городу 11 литров (пустой, один водитель, Москва, 50 км в одну сторону).
6. Высокая. Большие хода подвески — пропущенные лежачие и ямы не пробивают.
7. Мягкая подвеска. На 16 литых дисках — мягче чем Гранд Санта Фе на 18 литье — по мнению хозяина Санта Фе 🙂
8. Вариатор. Для перевозки детей — огонь! Через 20 минут езды все впадают в спячку.
9. Шумка норм, накидать доп ковры в багажник и будет совсем тихо.
10. Круиз. Даёт обогнать по трассе и возвращает скорость после обгона.
11. Большой объём ёмкастей — бутылка 1 л. с салфетками в двери, кофе в подстаканнике, конфеты в лотке подлокотника 🙂
1. Поясничной поддержки нет. Печалька
2. Пороги не прикрыты дверью — грязные штанины по зиме..
3. Нет штуки для спуска давления воздуха в салоне, двери не закрываются с первого раза. Лайфхак — приспусти окошко и аккуратненько прикрой 🙂 Иначе хлопай аки в классике. Зимой лучше не практиковать — оторвёте примёрзшие резинки стекол.
4. Валкий в поворотах, из-за слабой боковой поддержки в сиденьях — пассажиры прикладываются об стёкла, стойки, двери при резких манёврах. Дети слетают с буферов, но тут нужно понимать — машина семейная и гонять не стоит на ней.
5. Пластик глянцевый на приборке и под рычагом вариатора — поцарапался в первый день, в первый час, в первое переключение — от замочка куртки на рукаве!
6. Вода с лобового из*внякивает боковые стёкла — боль
7. Сбрасывается средний расход топлива через 4 часа — считать только по заправкам.
8. Когда пишет осталось 50 км — в баке плещицо ещё 15 литров ( это 110 по городу и 200 по трассе)
9. Клюёт при торможении, либо я не настолько ловкий 🙂
На 100 км сломалась приборка — рольфовцы так поставили парктроник 🙂 По гарантии меняли месяц.
40000 — поломок нет.

Полезный отзыв?
/

(+80/-8)

Посмотреть
еще 17 мнений
Добавить 5 копеек о Mitsubishi Outlander

Вредные факторы

Перед тем, как купить машину с вариатором, следует для себя
уяснить некоторые моменты того, чего коробка не любит и это однозначно скажется
на снижении ресурса:

— агрессивную езду;

— движение с непрогретой коробкой;

— монотонные движения в пробках;

— быструю езду по трассе (в таком режиме греется сильнее
всего);

— буксировку другого авто или прицепа.

— пробуксовку колес с резким «зацепом» за твёрдое покрытие.

Если кратко, то вариатор плох тем, что терпеть не может
резкие и монотонные нагрузки и большой крутящий момент. Логично предположить,
что и масса автомобиля тоже играет большую роль. Чем больше вес машины, тем
больше нагрузка на трущиеся части. Однако, это не всегда так. Зачастую крупные
машины с моментными двигателями комплектуются более прочными цепными CVT, как например, Infiniti JX, Nissan Murano и
Nissan
Teana с двигателем 3.5 литра.

Отсюда возникает логичный вопрос. Не слишком многого вариатор от нас хочет? Традиционные автоматы не такие хлипкие. Выбирайте. Просто учитывайте, что за экономичность и полноценную реализацию крутящего момента двигателя бесступенчатая трансмиссия с вас возьмет плату.

Покупка подержанного автомобиля с CVT наиболее опасна, так как проверить остаточный ресурс вариатора безразборным методом невозможно, останется уповать только на то, что предыдущий владелец ездил аккуратно и обслуживал как надо. Есть, конечно, способы самостоятельной проверки вариатора. Но гарантий никто не даст. Даже официальные дилеры полагаются на то, если машина едет без приключений, ошибок нет, значит коробка исправна. Придется жить либо в надежде, либо в ожидании. Уверенность в завтрашнем дне не для владельцев вариатора.

Тип вариатора и его устройство

Автомобили Mitsubishi Outlander 2013 года выпуска с бесступенчатой коробкой передач оснащены клиноременным типом вариатора модели «jf011e», разработанным японской компанией «Jatco». Рассмотрим устройство агрегата. (далее — CVT) состоит из элементов:

• механизм, отвечающий за передачу крутящего момента и обеспечение разделения коробки передач от двигателя (при включении нейтральной скорости);
• сам вариатор;
• механизм, обеспечивающий движение кроссовера задним ходом;
• система управления.

Цепь CVT Аутлендера

Далее рассмотрим принцип функционирования вариаторной АКПП (автоматической коробки передач). Как уже стало понятно, в силу своей конструкции, данный агрегат не может обеспечить автомобилю реверсивное движение (включение задней передачи). Поэтому разработчикам CVT пришлось внедрить дополнительные механизмы. В частности, речь идет о планетарных устройствах, принцип работы которых схож с традиционной АКПП.

Сама работа агрегата заключается в принципе одновременного изменения диаметров ведомого и ведущего валов. Их диаметр изменяется специальным приводом. Когда автомобиль стоит, самый маленький диаметр у ведущего вала, а самый большой — у ведомого. Если транспортное средство начинает трогаться с места и разгоняться, то при увеличении оборотов двигателя диаметр ведущего шкива начинает увеличиваться, а ведомого — уменьшаться.

Что такое деградация масла, и как сбросить показания счетчика

В ЭБУ Митсубиси Аутлендер 3 с вариатором существует так называемый счетчик деградации масла. Официальное название — CVT oil degradation level. При расчете параметра учитывается только температура смазки в КПП.

Во время эксплуатации счетчик начисляет баллы по такому принципу:

• t, С меньше 90 — нет баллов;
• t, С между 90 и 99 — 1 балл/мин;
• t, С от 100 до 109 — 2 балла/мин;
• t, С от 110 до 119 — 4 балла/мин;
• t, С от 120 до 139 — 6 баллов/мин;
• t, С от 140 и выше — 8 баллов/мин.

Как только температура достигает 138 С, появляется информация системы о перегреве коробки передач. Если этот параметр увеличился до 149 С, вариатор работает в аварийном режиме.

Указанный счетчик предназначен только для информирования водителя и не подает никаких команд на другие элементы автомобиля.

Сведения со счетчика деградации можно получить с применением сканера MUT-3 или других аналогичных устройств. Как вариант, допускается применение диагностического адаптера ELM 327 с софтом для Андроид типа hobDrive, Torque Pro или cvtz50.

При замене масла в вариаторе обнулять счетчик не обязательно. По рекомендации производителя делать это желательно, поэтому такую манипуляцию специалисты СТО не пропускают. Обнуление можно сделать самостоятельно с помощью софта cvtz50.

Анализировать параметры счетчика можно путем сравнения полученных данных с информацией на одометре. После заливки новой смазки в вариатор Митсубиси Аутлендер 3 данные одометра принимаем за ноль.

Далее делаем следующий анализ:

Сведения со счетчика деградации в три и больше раза меньше числа на одометре. Коробка-вариатор Mitsubishi Outlander 3 в хорошем состоянии. Температура нормальная. Перегревов не было. Параметры счетчика деградации и одометра отличаются меньше, чем на 1/3 или почти равны. Это свидетельствует о частом перегреве КПП. Рекомендуется поменять масло и первое время контролировать температуру вариатора с помощью любого из упомянутого выше софта. Цифра на счетчике деградации больше, чем данные с одометра. Это свидетельствует о сильном перегреве трансмиссии

Важно в короткие сроки обратиться к специалистам для устранения проблемы

У многих автовладельцев на счетчике деградации цифра «0». Это нормально, ведь при отсутствии перегрева свыше 90 градусов Цельсия баллы не начисляются.

Вероятность перегрева очень низкая, благодаря наличию радиатора, поэтому смазка редко нагревается выше 85 градусов Цельсия. На старых версиях Митсибиси Аутлендер (до CVT8) стоял старый тип радиатора, который не очень хорошо справлялся со своей задачей.

Судя по информации программы CVTz50, температура масла в вариаторе в летнее и зимнее врем находится в диапазоне от 50 до 85 градусов Цельсия (средний показатель).

Чтобы сбросить счетчик деградации смазки в Mitsubishi Outlander 3, потребуется:

• софт CVTz50;
• WiFi/Bluetooth-адаптер ELM327 блютуз V4.

Программа CVTz50 платная и стоит около 150 рублей.

Ее возможности:

• чтение и обнуление ошибок коробки-вариатора и силового узла;
• изучение и вывод на ноль счетчика износа масла;
• корректировка оборотов ХХ и опережающего угла;
• контроль данных работы трансмиссии;
• указание статистики по температуре (за месяц).

Для сброса счетчика деградации на Митсубиси Аутлендер 3 сделайте следующее:

1. Поставьте самую новую версию CVTz50 из Гугл Плей.
2. Установите диагностический разъем адаптер ELM
3. Дождитесь его определения по блютуз или Вай-Фай (в зависимости от типа).
4. Запустите устройство и проверьте подключение. Для этого жмите на клавишу «Мониторинг» работы вариатора.

Если все сделано правильно, на дисплее появляется лог обмена информацией между адаптером и программой.

Далее найдите пункт деградации масла и обнулите его.

При желании можно сбросить данные с помощью MUT-3.

Для этого сделайте следующие шаги:

1. Отключите зажигание (положение ключа в замке — Lock).
2. Подключите MUT –III в диагностический OBD-разъем.
3. Включите зажигание (положение ключа — ON).
4. Используйте специальную опцию MUT-III для сброса. Перейдите в CVT oil degradation level, а там в Clear CVT oil degradation level и жмите Clear.
5. Выключите зажигание авто (позиция Lock).

Какие пробеги критичны

Во многом надежность того или иного вариатора будет зависеть
больше от манеры езды и добросовестности обслуживания, однако кое-какие
усреднённые значения отследить можно. К примеру, неплохим ресурсом отличились
«цепные» трансмиссии Multitronic
и Lineatronic в исполнении Volkswagen и Subaru
соответственно. Средний срок службы этих коробок около 250 000 км.

Вариатор Lineatronic

Чуть меньше ходят японские вариаторы Aisin, которые постепенно захватывают
модельный ряд Toyota,
оставив временное право для существования традиционных АКПП только на тяжелых
внедорожниках. Самая популярная версия Aisin K111 служит примерно 230 ткм.

Aisin K111

Продукция компании Jatco (Nissan) в мире самая популярная. Их вариаторы разошлись тиражом
более миллиона и устанавливаются на Nissan, Mitsubishi,
Dodge, Peugeot, Citroen и
некоторые другие марки. Они менее ресурсные. Если взять их самую массовую
версию JF011E, то последние её
модификации в среднем проезжают 180 ткм, а вот у её последователя JF015E эта отметка скатилась до 150 ткм, хотя
по поведенческим показателям эту коробку можно перепутать с традиционным
автоматом. Получилось что-то типа «шаг вперёд и два – назад».

Бельгийские коробки VT2, устанавливаемые на китайские автомобили Geely, заканчивают список скромным
показателем в 100 ткм. Хотя, особо аккуратные владельцы говорят, что вариатор
не так плох, если сильно не нагружать трансмиссию и вовремя менять масло.

Стоит также отметить, что срок жизни одного и того же вариатора,
установленного на разные модели, может отличаться в зависимости от поправок
производителя. К примеру, агрегат Jatco JF011E на
Mitsubishi Outlander
3 служит гораздо меньше, чем на предыдущем поколении Аулендеров или в сравнении
с той же коробкой на Nissan Qashqai.

Ремонтопригодность и стоимость обслуживания

Кстати, о ремонте. Официальные дилеры такие коробки не
чинят, только меняют в сборе, зато специализированных сервисов, которые смогут
произвести дефектовку с заменой только изношенных элементов, предостаточно. Хотя,
в целом ремонтопригодность вариатора будет напрямую зависеть от его
популярности. Чем больше таких коробок выпущено, тем больше комплектующих и
специалистов, которые смогут грамотно произвести починку.

Легче и дешевле всего приходится владельцам машин с
вариаторами Jatco практически всех поколений и модификаций. Средняя стоимость
капитального ремонта коробки составляет 70 тыс.руб. в зависимости от
масштабности износа компонентов. Куда дешевле коробку заранее обслужить, не
дожидаясь ремонта, например, раз в 30 ткм менять масло, а на 130 ткм установить
новый ремень, чтобы сберечь конусы и не засорять систему стружкой.

Все вариаторы имеют на поддоне магнит, собирающий стружку. По количеству скопившегося материала износа можно примерно оценить степень износа

Замена трансмиссионной жидкости на вариаторе

Каждые 15000 км нужно проверять уровень залитой жидкости в КПП. Для контроля масла применяется щуп. Чтобы осуществить замену трансмиссионной жидкости, автомобиль целесообразно прогреть, поставить на смотровую яму. Открывается доступ к КПП, под сливную пробку ставится тара, куда будет стекать отработавшее масло (сливается около 6 литров). В завершении закручивается пробка и добавляется новая трансмиссионная жидкость через верхнее заливное отверстие. Щуп позволяет контролировать количество добавленного горючего.

DIA QUEEN CVTF-J2

В CVT коробку заливается только та жидкость, что рекомендована производителем. Для моделей Jatco можно применить DIA QUEEN CVTF-J1. Срок замены трансмиссионной жидкости находится в прямой зависимости от того, какого стиля вождения придерживается автомобилист, по каким дорогам происходят поездки. Первая замена может понадобиться при 60000 км пробега, однако при размеренной эксплуатации произвести добавление новой жидкости можно и после 90000 км пробега. Следует отметить, что меняется горючее вместе с фильтрующими элементами.

Вариаторная КПП обеспечивает эффективное движение машины задним ходом. В целях профилактики перед началом совершения поездки за рулем кроссовера в зимнее время машину нужно прогреть. Чтобы КПП хорошо прогрелась, водитель должен при включенном силовом агрегате нажать педаль тормоза, активизировать режим передачи «D» / «R» (движение вперед / задний ход). Если начинать езду с непрогретым вариатором, это будет являться косвенной причиной того, что ремень начнет проскальзывать.

Насколько сложен ремонт вариатора, и как он проводится

Нельзя заявить, что детали для вариаторов на рынке отсутствуют, просто их нужно поискать. На пространстве СНГ покупкой элементов и ремонтом клиноременных трансмиссий занимается исключительно — «Кэнси Трансмишн». Она побеспокоилась не только о поставках деталей, а также о диагностическом оборудовании.

Срок службы вариатора митсубиси аутлендер

Восстановление CVT нельзя назвать очень трудным. Обычной проблемой всех неисправностей считается растягивание металлического ремня, что приводит к пробуксовке коробки переключения передач и невозможности её обычной эксплуатации. Ремень держится на клеммах, которые со временем также стираются. Исключительно верное решение в этом случае – это смена ремня. Если нужно, то и замена клемм.

Вроде, тут нет сложности, если бы не недостаток запасных частей. На рядовых станциях технического сервиса делают так:

• приобретают бывшие в употреблении CVT;
• снимают с них необходимые запасные части;
• устанавливают ремень на CVT, требующий ремонтных работ.

В итоге, хозяин автомобиля в этом случае играет в лотерею: возможность того, что ремень на б/у коробке передачи не растянут, будет 50 на 50 .

Если поручить восстановление вариатора фирме «Кенси», результат ремонтных работ точно будет достойным, потому что на КПП установят новые детали, купленные у оригинального изготовителя.

В первом варианте на 50% отремонтированных машин пробуксовывание повторяется приблизительно через недельку. Во втором – трансмиссия  приобретает новую жизнь, и может прослужить по времени, как и предыдущая, в зависимости от эксплуатации автомобиля.

Вариатор jatco

Вариатор jatco на аутлендере

Модификация вариатора JF011FE от японского изготовителя jatco обладает общей известностью. В настоящий момент именно данными вариаторными коробками передач  оснащаются машины Ниссан, Ситроен, Сузуки, Рено и Митсубиси.

Изготовителем не учтена возможность замены жидкости, т.к. она заливается на весь рабочий период. Однако не стоит  выпускать из виду особенности отечественных дорог и отсутствие радиатора охлаждения в Митсубиши Аутлендер XL, это и  приводит к утрате качеств трансмиссионной жидкости.

В завершение можно приложить таблицу с минусами и плюсами CVT в Митсубиши Аутлендер XL:

Плюсы	Минусы
Надежность	Нельзя долгое время ездить по плохим дорогам
Быстрый разгон при движении	Плохо перестраивается в городских условиях
Не нужно тратить время на переключение передач	Трудно найти оригинальные детали
Мягкая езда	Дорогая жидкость для замены
Экономия топлива	Дорогостоящий  ремонт

Замена масла в вариаторе

Для замены масла в вариаторе Mitsubishi Outlander требуется придерживаться пошаговой нижеизложенной инструкции.

• Прогреть вариатор. Для этого необходимо непосредственно перед сливом масла проехать 10-15 км.
• Установить автомобиль над смотровой ямой или на эстакаде. При возможности рекомендуется воспользоваться подъемником.

• Снять защиту картера.
• Подставить тару под пробку сливного отверстия.
• Выкрутить пробку из сливного отверстия.

Для направления струи рекомендуется воспользоваться обрезанной бутылкой подходящего диаметра.

• Часть масла остается в вариаторе. Ее невозможно слить. Поэтому автовладельцы рекомендуют после слива смазки закрутить пробку и залить свежую трансмиссионную жидкость. После этого следует в течении 5-10 минут переключать положения селектора при запущенном моторе. Далее необходимо повторно слить смесь нового и старого масла.
• Слив масла обычно продолжается более получаса. Поэтому пока бежит струя обратки, рекомендуется произвести замену фильтра тонкой очистки. Для этого следует открыть капот.
• Подцепить клипсы воздуховода.

Вынуть пистон.

Убрать воздуховод.

Отсоединить аккумуляторную батарею.

Демонтировать площадку аккумулятора

Снять пластины под аккумуляторной площадкой, открутив фиксирующие их болты.

Очистить корпус фильтра и место вокруг него.

Открутить корпус фильтра.

Изъять фильтр тонкой очистки из корпуса.

• Установить новый фильтрующий элемент.
• Дождаться, когда масло полностью перестанет течь из сливного отверстия.

Открутить болты крепления поддона вариатора.

Снять с поддона магниты.

Очистить магниты от металлической стружки.

Вымыть от остатков смазки поддон.

Установить магниты на место.

Открутить крепления фильтра грубой очистки.

Демонтировать фильтр грубой очистки.

Оценить степень загрязнения фильтра. При незначительном количестве мусора установка нового расходника необязательна. В большинстве случаев достаточна очистка фильтрующего элемента.

Очистить фильтр от загрязнений.

• Установить фильтр грубой очистки.
• Смонтировать поддон.
• Закрутить сливную пробку.
• Залить свежее масло. При этом рекомендуется ориентироваться на объем слитой отработки.

Проконтролировать уровень масла и откорректировать его в случае необходимости.

• Завести мотор и прогреть вариатор. Несколько раз попереводить селектор в различные положения.
• Повторно проверить уровень смазки в вариаторе.

Слабые места механизма

Многие автолюбители перед покупкой японского кроссовера второго или третьего поколения зачастую интересуются вопросом: сколько стоит вариатор на Митсубиси Аутлендер. Ведь починить такой механизм достаточно трудно. А прийти в негодность он может в виду нескольких причин:

1. Перегрев. Как показывает практика, модель Outlander имеет очень слабую устойчивость к перегреву (особенно в летнее время). Но эта проблема легко решается путем установки отдельной системы охлаждения на кондиционер;
2. Сильный износ подшипников. Подшипники – это наиболее слабое место в вариаторной коробке, которое при неправильной эксплуатации уже спустя 10 тыс. км пробега обязательно даст о себе знать. Ну а избежать подобного явления можно, если не эксплуатировать кроссовер в условиях бездорожья и не перегружать его резкими рывками с места или резким торможением;
3. Растяжение ремня. Помимо подшипников, при неправильной эксплуатации КПП, вполне может износиться и ремень. А узнать о такой поломке достаточно просто: в области, где располагаются ноги водителя, появится сильная вибрация, сопровождающаяся гулом (при разгоне вибрация и шум заметно усиливаются). При этом, устранить такую, на первый взгляд, пустяковую проблему не так уж и просто. Ведь для того, чтоб снять ремень, механикам придется колоть коробку. А за такую работу берутся далеко не все мастера.

Следует отметить, что вне зависимости от причины (будь то растянутый ремень или изношенный шкив), потребовавшей от вас замены вариатора на Митсубиси Аутлендер, стоимость работ будет примерно одинаковой. И обойдется она владельцу японского кроссовера, примерно, в 90-100 тыс. рублей. Поэтому эксплуатировать КПП вариаторного типа лучше по правилам, изложенным выше.

Типичные проблемы, выявляемые в процессе эксплуатации

Одной из главных проблем вариатора на Mitsubishi Outlander является постоянный его перегрев во время летней жары. Пи повышении температуры происходит существенный износ элементов бесступенчатой трансмиссии и она может выйти из строя.

Чтобы избежать дорогостоящий ремонт вызванный перегревом, автовладельцы устанавливают дополнительный радиатор охлаждения. Он позволяет снизить температуру. На автомобилях, оборудованных дополнительными радиаторами, следует учитывать увеличение заправочного объема масла бесступенчатой трансмиссии.

При соблюдении сроков замены масла и придерживании прочих рекомендаций автопроизводителя ремень способен прослужить более 400 тыс. км. В противном случае возможен его износ и растяжение. Ремень начинает царапать конусы и проскальзывать.

В вариаторе Jatco JF011E используется две модификации ремней. Более простой Bosch 901066 имеет десять лент. Он обладает более низкой ценой. Усиленный ремень Bosch 901047 в своей конструкции имеет двенадцать лент. Это и обуславливает то, что он дороже на 6-10 тыс. рублей относительно простого ремня. При этом обе цепи являются полностью взаимозаменяемыми.

Наиболее дорогостоящая поломка вариатора связана с повреждением конусов. Их износ ведет к появлению дефектов у всех сопутствующих элементов. Поэтому нередко возникает ситуация, что при повреждении конусов выгоднее купить новую или контрактную трансмиссию, чем выполнять ремонт.

Нередкой проблемой вариатора Mitsubishi Outlander является выход из строя одного или нескольких подшипников валов бесступенчатой трансмиссии. Симптомами неисправности является гул, шум и прочие посторонние звуки, которые доносятся от узла. Затягивать с ремонтом в таком случае крайне нежелательно. Выход из строя подшипников ведет к перекосу конусов, что вызывает сильный их износ. Даже непродолжительная эксплуатация автомобиля в таком случае приводит к существенному увеличению стоимости ремонта.

Шаговый мотор также преподносит поломки вариатора. Непосредственно сам электродвигатель обладает большим ресурсом, но его лапка, которая управляет положением конусов, довольно часто обламывается. Из-за этого вариатор теряет свою способность менять передаточное число.

Из-за перегрева выходит из строя датчик скорости вращения. Его замена редко сопровождается трудностями.

При отсутствии своевременной замены масла начинает забиваться магистраль. Пропускная способность соленоидов снижается, а нагрузка на масляный насос возрастает, что негативно сказывается на его ресурсе.
