Развал схождение: регулировка, проверка,

Самостоятельное выполнение корректировки

Также нужно приготовить следующий инструмент и вспомогательное оборудование:

• набор водительских инструментов;
• отвесный шнур либо строительный уровень, кусок мела;
• складная измерительная линейка или рулетка;
• моток прочной верёвки или гибкой проволоки;
• два бруса с ровной поверхностью, по 60 см длиной;
• две скользящие опоры под автомобильные колёса (можно изготовить из 4 металлических пластинок, смазав каждую пару пластин между собой солидолом, чтобы обеспечить наилучшее скольжение).

Перед началом работ надо проверить износ покрышек и шинное давление. Если протекторы изношены неравномерно, их следует заменить, шины при необходимости подкачать.

Диагностику подвески также лучше выполнить до корректировки углов развала-схождения.

Развал

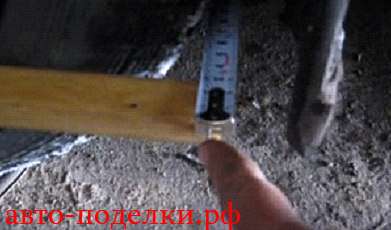

При помощи отвеса, приложенного к колёсной арке, замеряется два расстояния от колеса до шнура. Разница составляет показатель развала. При ширине шин от 15 до 17 дюймов разница в 1 см составляет примерно 1 градус.

Схождение: работа с передним мостом

По периметру порогов автомобиля необходимо натянуть бечёвку, которая станет ориентиром, относительно которого будут выравниваться колёса. Угол измеряется транспортиром.

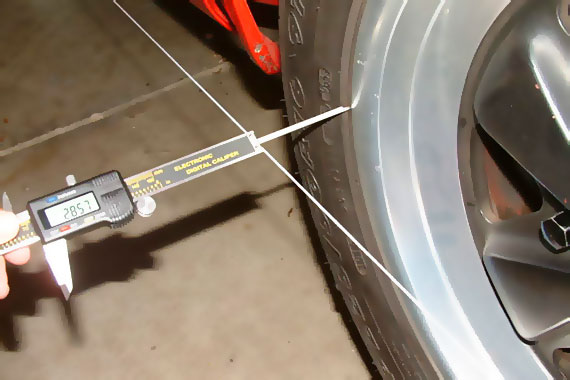

Второй способ – измерение дистанций от натянутой бечёвки до колеса.

Корректировка показателей схождения и развала с использованием специального оборудования

К сожалению, статистические наблюдения демонстрируют, что используемые в нашей стране компьютерные стенды зачастую дают не слишком хорошие результаты, поскольку большая их часть используется неоткалиброванными.

Важную роль в процессе наладки играет опыт и квалификация специалиста, проводящего настройку.Видео про сход-развал:

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
2. Давление в шинах;
3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента 🙂

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

1. Перед началом регулировки развала машина должна стоять на ровной площадке.
2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
5. Проделайте тоже самое на втором колесе и запишите результат.
6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
2. Ключом на 24 вращайте муфту для изменения длины тяги.
3. Не забывайте следить за горизонтальным положением спицы руля.
4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

1. Перед началом регулировки развала машина должна стоять на ровной площадке.
2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
5. Проделайте тоже самое на втором колесе и запишите результат.
6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
2. Ключом на 24 вращайте муфту для изменения длины тяги.
3. Не забывайте следить за горизонтальным положением спицы руля.
4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Что такое развал-схождение

Развалом колеса именуют угол между его центральной плоскостью и поверхностью дороги. Он напрямую влияет на качество сцепления и точность контроля авто. Если всё настроено правильно, колёса будут поворачивать именно туда, куда вы его направите.

Схождение — разница в расстояниях между крайними передними и задними точками колёсных дисков. Она измеряется в миллиметрах или градусах. Схождение влияет на срок службы покрышек. Если оно неправильное, шины быстро придут в негодность.

Ещё одним важным параметром колеса является кастер, т. е. продольный наклон шкворня. Он влияет на точность контроля авто и способность колёс к самобалансировке. Если кастер отрегулировать неправильно, возникнут трудности с рулевым управлением.

Развал-схождение — это регулировка перечисленных параметров для обеспечения управляемости и снижения износа покрышек.

Регулирование развал-схождения на стенде в автосервисе

Регулировка углов

Следует понимать, что произвести диагностические и регулировочные работы возможно только на специальном диагностическом стенде, так как особенно на современных автомобилях допуски определяются в минутах и имеют диапазон не более половины градуса, что определить на глазок практически нереально.

На данный момент существует несколько типов диагностических стендов:

• световые;
• лазерные;
• компьютерные.

Наиболее точными являются компьютерные стенды, имеющие четыре диагностические считывающие головки, устанавливаемые на каждое колесо, донные которых выводятся на монитор и показывают полную реальную картину положения всех четырех колес

Особенно это важно для диагностики автомобилей с полностью независимой подвеской, у которых на задней оси расположены узлы регулировки схождения и развала

Нередко именно на таких стендах легко определяется перекос поперечных осей и деформация задней балки или чулка моста, что сделать на световом или лазерном стенде весьма затруднительно, а определить осевой перекос автомобиля практически невозможно.

Стоит отметить, что регулировка производится только на технически исправном автомобиле, ходовая часть которого не имеет каких-либо люфтов. Давление в шинах обязательно должно быть установлено в соответствии с техническими требованиями завода изготовителя.

Как выставить схождение

После того как угол развала был отрегулирован, необходимо заняться схождением. При этом обязательно установить автомобиль на ровную поверхность и вывернуть колеса в положение «прямо». На внутренней стороне покрышки делаются отметки в виде точек. Их необходимо ставить вплотную к диску. Кстати, для выполнения работ вам понадобится телескопическая линейка — это будет ваше самое главное оборудование. Развал-схождение без такого приспособления выполнить невозможно.

Концы линейки устанавливаются к отметкам и фиксируются. При этом она не должна касаться деталей кузова. Дальше необходимо совместить о и неподвижную шкалу на линейке. Чуть-чуть передвигаем ТС вперед, так чтобы двигалась линейка, но при этом ничего не касалась. Дальше нужно проверить показания. Если расстояние между колесами сократилось, то рулевые тяги надо несколько укоротить, и наоборот. Регулировка длины тяг выполняется с помощью муфты.

Нужно ли нагружать машину при сход-развале?

Очень часто на форумах поднимается вопрос – нужно ли при сход-развале загружать автомобиль. Сторонники этой идеи аргументируют тем, что нет никакого смысла регулировать углы установки колес на пустой машине, ведь обычно в ней находится как минимум водитель.

Случается, что при регулировке сход-развала у водителя требуют сообщить его вес, а также сколько пассажиров он обычно возит и где они сидят. После такого у многих складывается впечатление, что в других местах просто халтурят и не хотят тратить время и силы на загрузку.

Прежде, чем разбираться в данной ситуации, следует учесть, что большинство современных легковых автомобилей создаются для движения по обычным дорогам, а не по гоночной трассе. При этом количество и расположение пассажиров, а также багажа может быть разным. Но даже в ситуации, когда единственный пассажир сидит за водителем, а груз расположен в левой части багажника, управление автомобилем должно оставаться достаточно комфортным и безопасным.

В целом ответ на данный вопрос можно прочесть в книге Й. Раймпеля «Шасси автомобиля»:

* Снаряженное состояние автомобиля – без груза (пассажиров) с заполненными емкостями системы питания, смазки, охлаждения, с комплектом инструментов и принадлежностей, предусмотренных производителем согласно эксплуатационной документации, включая запасное колесо.

Фирма BMW соблюдает это условие и поныне. Однако что следует из данной цитаты? Большинство производителей на сегодняшний день подразумевают, что измерение и регулировка углов сход-развала должны производиться на разгруженной машине, с полным топливным баком, запасным колесом (если оно предусмотрено) и штатным набором инструмента.

Во всех остальных случаях, когда производитель прямо указывает на необходимость загрузки (как в случае с BMW) или иных определенных действий при измерении углов установки колес, следует руководствоваться данными требованиями, поскольку именно под них производитель производит расчет значений углов развал-схождения.

Иногда можно столкнуться с тем, что во время регулировки развальщик повисает на подрамнике или иных элементах подвески. Это совершенно правильное действие – таким образом он смотрит динамику изменения углов установки колес (в основном схождения) при небольшой нагрузке, что позволит ему выставить оптимальные для данного автомобиля углы.

Чтобы иметь возможность выполнять регулировку сход-развала на самых разных легковых автомобилях, в нашей мастерской имеется 270 килограммов грузов, которых достаточно, чтобы соответствовать требованиям любых производителей по загрузке автомобиля при измерении и регулировке углов установки колес.

Принцип действия динамических стендов

Принцип действия динамических стендов следующий. Колеса автомобиля при проезде площадки стенда или вращении на его роликах создают при контакте шин с опорной поверхностью боковую силу, которая фиксируется специальными устройствами. По типу опорно-воспринимающих устройств динамические стенды подразделяются на роликовые (барабанные) и площадочные. Основным недостатком динамических стендов является невысокая точность измерения. С их помощью можно лишь комплексно оценить установку колес, что затрудняет определение поэлементных неисправностей.

Наибольшее распространение в республике Беларусь получили динамические площадочные стенды MINC фирмы «Маха».

Такие стенды представляет собой площадку, имеющую возможность поперечного перемещения. Если колесо автомобиля по своим углам установки расположено не опти­мально, при движении в пятне его контакта с дорогой возникает поперечная сила, которая сместит площадку. Этот сдвиг определяется метрах на 1 километр.

Смещение площадки указывает на общее состояние ходовой части и рулевого управления.

Стенд имеет рамную конструкцию, предназначенную для проезда через его подвижную контрольную платформу колеса в заданном направлении и измерения её горизонтального перемещения в направлении, перпендикулярном направлению проезда.

Основными элементами конструкции стенда являются плита, по которой проезжает колесо проверяемой оси автомобиля, салазки, служащие для перемещения плиты, устройство сдвига. Устройство сдвига связано с измерительной плитой и может передвигаться по направляющим. В свою очередь с устройством сдвига связан измерительный датчик, представляющий собой потенциометр, регистрирующий величину сдвига и направление перемещения плиты при проезде по ней автомобиля.

Нахождение автомобиля на площадке определяется датчиком присутствия, находящимся под подвижной площадкой.

При переезде через измерительную плиту, установленную на уровне пола, она отжимается вправо или влево в зависимости от движения колеса. Это отклонение отображается на экране. Результаты измерений записываются автоматически последовательно (сначала для переднего, а затем для заднего моста) и отмечаются различными цветами.

Зеленым цветом отображаются положительные результаты проверки, увод колеса при этом находится в пределах 0…7 м/км, оранжевым цветом отображается удовлетворительное состояние в пределах 7…14 м/км, красным – неудовлетворительное, если увод составляет больше 14 м/км или результаты увода отрицательные.

Неудовлетворительные результаты проверки свидетельствуют о неисправностях шин, колес, подвески, рулевого управления или на необходимость регулировки углов установки управляемых колес. Площадочные стенды характеризуются высокой производитель­ностью, так как время контроля определяется продолжительностью проезда площадок передними колесами со скоростью 3…5 км/ч.

Для более точного определения углов установки управляемых колес необходимо при­менять статические стенды на отдельном посту.

Отрицательный развал колес: Что это такое, зачем он нужен и как его сделать

После того, как в ходовую часть автомобиля произошло некое вмешательство, в результате которого было затронуто резьбовое соединение, следует обратиться в пункт сход-развал для восстановления заводских параметров ходовой части. Поясним, что под термином «развал» подразумевается определенный угол установки колес, который напрямую влияет на управляемость авто, безопасность езды и даже износ резины.

Так как конструкции всех автомобилей индивидуальны, то и углы установки колес могут разниться. При этом нулевому значению угла развала соответствует перпендикулярная линия, проходящая через ]колеса. Таким образом, положительный угол развала – это когда верхний край колес направлен наружу. Соответственно, утиральный угол развала – это когда верхний край колес направлен внутрь, к центру автомобиля.

Важно понимать, что наибольшая площадь касания колеса с поверхностью дороги будет только в условиях нулевого угла развала. В идеальных условиях шина должна была бы использовать все 100% своей поверхности для соприкосновения с дорогой

На практике такое возможно только при езде по ровной, почти идеальной дороге. Меняется ситуация с соприкосновением и при выполнении поворотов, маневров. В такие моменты, силы стараются выдернуть колесо, создают сильную нагрузку на внешний край покрышки.

Таким образом, все новые автомобили всегда получают или нулевой развал, или небольшой отрицательный (стойки МакФерсон). Положительным развал колес делается на порядок реже. Гоночные автомобили, особенно те, что участвуют в дрифте, всегда получают исключительно отрицательный развал колес. Это обеспечивает им наилучшее пятно контакта с дорогой. Тоже самое касается и автомобилей для кольцевых гонок.

Значения отрицательного развала на четырех колесах одной машины могут быть разными. Как правило, передние колеса получают более сильное отклонение от нуля, так как нагрузка на переднюю ось выше. Такой автомобиль будет намного лучше управляться. В сухом остатке, отрицательный развал компенсирует действие крена авто, гарантирует максимально возможное сцепление и позволяет стабильно и без происшествий переходить с одного виража на другой.

За повышенную устойчивость машины приходится кое-чем расплачиваться. В первую очередь сильно увеличивается износ резины, особенно ее внутренней кромки. Разгоны и торможения также становятся менее устойчивыми при выполнении их на прямом участке дороги. Также любая неровность дороги скажется на устойчивости автомобиля.

Не забудьте поделиться с друзьями!

Проставка «развал-схождение» SS20 (развальные пластины)

Применение фирменных развальных пластин SS20, дающих отрицательный развал задних колес, несколько увеличивает их колею. Это положительно сказывается на маневренности.

Преимущества развальных пластин (проставок «развал-схождение») SS20

• увеличивает развал до -1°;
• улучшает прохождение скоростных поворотов;
• улучшает стабильность автомобиля при воздействии боковых нагрузок;
• улучшает сцепление автомобиля с дорогой;
• уменьшает износ шин.

Гарантия

У многих современных автомобилей имеется отрицательный развал колес задней оси, который заложен в конструкцию изначально, и этот угол доходит до 2 и даже более градусов. Владельцы автомобилей ВАЗ (кроме последних моделей Гранта и Калина-2) на задней оси своих автомобилей имеют нулевой развал колес. Установить отрицательный развал задних колес возможно с помощью развальных пластин, которые устанавливаются между задней балкой и осью ступицы заднего колеса.

Как известно, при установке многих развальных пластин, широко представленных на рынке, кроме получения развала -1°, получаем также и отрицательное схождение задних колес, которое плохо сказывается на управляемости. Такой результат получается из-за того, что при проектировании этих проставок, производители не учитывают угол наклона рычага задней балки. Отрицательное схождение задних колес увеличивает вероятность заносов при поворотах, так как автомобиль получает чрезмерную избыточную поворачиваемость, а также при прямолинейном движении под воздействием неровностей дороги и боковых воздействий (например, ветра или при движении по колее) автомобиль требует постоянных подруливаний и становится излишне резким и нестабильным.

При проектировании проставок SS20 учтен угол наклона рычага задней балки. Ось симметрии развальной пластины была смещена на угол α’ равный наклону рычага балки. Это решение позволяет сохранить стабильное поведение автомобиля при поворотах и движении по прямой. При установке развальных пластин SS20 обеспечивается развал -1° и небольшое положительное схождение колес задней оси.

Применение фирменных проставок SS20, дающих отрицательный развал задних колес, несколько увеличивает их колею. Это положительно сказывается на маневренности. Более широкая колея позволяет увеличить скорость прохождения поворота без риска опрокидывания.

Кроме того, увеличение развала до -1° улучшает прохождение скоростных поворотов, так как колеса, имеющие отрицательный развал, воспринимают большую величину боковых сил без «подламывания» шин, что уменьшает увод с траектории.

При кренах кузова в поворотах наиболее нагруженные колеса, имеющие отрицательный развал, сохраняют большее пятно контакта и лучшее сцепление. Компенсация схождения позволяет колесу катиться с наименьшим сопротивлением и уменьшает износ шины.

Когда необходимо произвести регулировку развала-схождения колес

Развал-схождение сбито, если:

• при движении прямо руль отклоняется немного в сторону, а не находится прямо параллельно;
• при повороте колеса «визжат»;
• ощущается запоздалая реакция на поворот руля;
• при движении транспортное средство тянет в какую-либо сторону;
• слишком «мягкий» или «жесткий» руль;
• наблюдается сильный и неравномерный износ протектора шин.

В обязательном порядке регулировку этих параметров необходимо выполнять после:

• рулевого управления, ремонта подвески, ходовой части;
• замены шаровых опор, втулок, амортизаторов, пружин;
• наезда на препятствия, попадания в яму;
• сезонной замены покрышек;
• изменения высоты посадки машины;
• пробега в 10–15 тыс. км.

Как определить неисправность рулевой рейки — читайте в специальном выпуске нашего интернет-издания.

Какими должны быть углы установки колёс

Нормальный угол развала зависит от подвески, стоящей в авто. Машины, не использующие McPherson, имеют небольшой положительный развал — в пределах 2 градусов. На авто с подвеской McPherson угол либо отрицательный, либо нулевой (ось перпендикулярна дороге).

Что касается схождения, то для автомобилей с McPherson корректным является нулевое значение, для машин с подвесками других видов — положительное. Если угол отрицательный, нужно срочное регулирование.

Нормальное значение кастера (независимо от вида подвески) — 6 градусов. Положительный угол позволяет автомобилю быть более устойчивым на высоких скоростях, однако в то же время увеличивает усилие, необходимое для рулевого управления.

Выводы

Специального инструментария потребуется не так уж и много. Сейчас этой технологией почти не пользуются, поскольку существуют современные компьютерные стенды для проведения регулировки, которые все операции выполнят достаточно точно.

Читать дальше: Договор купли продажи на легковой автомобиль

После замены амортизаторов на передних колесах, необходимо сделать геометрию колес. Что нам понадобится для того, чтобы сделать развал-схождение.

Нам понадобится: набор инструментов:

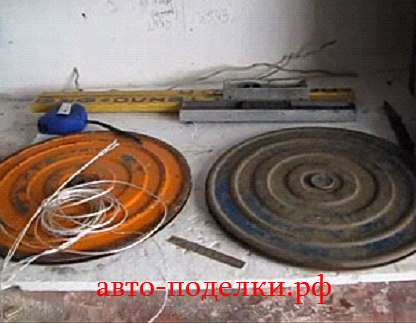

и два вот таких блина, спокойно вращающиеся вокруг своей оси.

Думаю сделать их самостоятельно несложно. Между собой они должны быть независимыми, так как при регулировке одного колеса, второе должно стоять, не меняя положение. Также нам понадобится вот такой отвес:

и две равные планки.

В нашем случае они по 60 сантиметров. Ещё нам пригодится рулетка и два куска алюминиевой проволоки. Первым делом нужно проверить уровнем кривизну пола помещения, где собираетесь производить регулировку.

Если полы неровные, то устанавливая блины, нужно добиться одинакового уровня между ними. Теперь загоняем автомобиль на наши блины, вот в эту часть передними колесами,

для того, чтобы можно было сделать развал.

Когда закончим с развалом, то переставим автомобиль по центру блинов, для регулировки схождения. На автомобилях с передним приводом типа: Самара, Лада, 2108-2110, развал колес может быть как отрицательным, так и положительным.

Мы будем делать развал отрицательный, то есть колеса будут стоять буквой “М”, и сделаем мы его где-то около 1 мин. 30 сек.

Процесс регулировки развал/схождения.

Если угол развала отличается от нормы, то отрегулируйте его. Для этого ослабьте гайки верхнего и нижнего болтов и, поворачивая верхний регулировочный болт, установите необходимый угол развала колес. По окончании регулировки затяните гайки моментом 88,2 Н·м (9 кгс·м).

После того, как мы отрегулировали развал, то получили показатели около 1м. 30сек. На нашем отвесе приварена пластина толщиной 2,2 мм.

Когда мы прикладываем его к диску, то уровень должен быть равным. Тесть пузырь находится по центру.

Читать дальше: Стоимость справки для вождения

Также регулируется развал и на втором колесе, там делаем такой же угол.

Теперь приступаем к регулировке схождения данных колес.

Переставляем автомобиль колесами по центру блинов. К передним дискам, вот таким образом крепим с помощью алюминиевой проволоки планку.

На краю планки есть небольшой гвоздик, за который мы закрепим рулетку.

Тоже самое делаем с обратной стороны. Теперь протягиваем капроновую нить с таким расчетом, чтобы она в этом месте не задевала обод.

На автомобилях Российского производства, задняя балка уже передней колеи колес. Поэтому нам нужно подложить под нить, на заднем колесе, обычную крышку от пластиковой бутылки.

С другой стороны все должно быть идентично. Далее делаем промеры передних колес рулеткой и начинаем регулировку схождения колес. Результаты всех замеров записываем на бумагу.

В нашем случае получилось:

• передние часть колеса 163,7 см;
• задние часть колеса 162,6 см:
• левое колесо, зазор 8 мм;
• с правой стороны получился зазор 5 мм.

В результате замеров у нас получилось расхождение в 11 мм. Зазор смотрим тут, то есть между ниткой и покрышкой.

Чтобы нам сделать схождение, нужно примерно выставить зазор 1-1,5мм., а ширина должна получиться 163,5 см.

Теперь регулируем схождение.

Схождение регулируется вращением регулировочных тяг при ослабленных стяжных болтах наконечников рулевых тяг.

Когда обе тяги подкручены, производим замеры . Должно получиться на переднем колесе следующее:

• При замере в передней части колеса, расстояние должно быть 163,1 см;
• При замере задней части колеса, расстояние между ними должно быть ровно 163 см., то есть мы видим разницу в один миллиметр;
• Зазор между ниткой должен быть равен 1 мм.

Колесо с другой стороны должно быть с такими же показателями.

Данная регулировка колес весьма проста, которую свободно может сделать любой в гаражных условиях, не прибегая к никаким автосервисам. Также, такая регулировка поможет вам сэкономить деньги и нервы.

Сделав регулировку самостоятельно, вы будете намного спокойнее и увереннее, сами увидите результаты и останетесь довольны.
