Замена подшипника ступицы переднего колеса lada granta

Замена подшипника ступицы переднего колеса Lada Granta

Инструменты:

• Домкрат или канавный подъемник
• Подставка — 2 шт.
• Балонный ключ
• Отвертка плоская средняя
• Молоток средний
• Кернер
• Вороток под торцевую насадку
• Насадка на вороток на 10 мм
• Насадка на вороток на 19 мм
• Насадка на вороток на 30 мм
• Насадка на вороток Torx E12
• Насадка на вороток Torx E14
• Гаечный ключ накидной прямой на 7 мм
• Гаечный ключ накидной прямой на 17 мм
• Выколотка
• Болт М12×1,25 мм — 2 шт.
• Слесарные тиски
• Зубило
• Двухзахватный съемник
• Чашечный съемник
• Щипцы для стопорных колец
• Щетка металлическая
• Надфиль

Детали и расходники:

• Пластичная смазка «ШРУС-4»
• Ветошь
• Ступичный подшипник — 2 шт.

Примечания:

Замену подшипника проводите при выходе его из строя. Заменить подшипник можно двумя способами. Первый – сняв поворотный кулак в сборе, второй – не снимая его с автомобиля. Операции по замене ступичных подшипников левого и правого колес аналогичны. Работу проводите на смотровой канаве или эстакаде.

1. Затяните стояночный тормоз, вывесите переднюю часть автомобиля с помощью домкратов или канавного подъемника и установите ее на подставки.

2. Снимите с помощью балонного ключа колесо.

3. Поддев отверткой, снимите защитный колпак ступицы.

4. Молотком и кернером распрямьте вмятый в двух местах буртик гайки подшипника ступицы.

5. Попросите помощника нажать на педаль тормоза; в то же время воротком с насадкой на 30 мм ослабьте затяжку гайки подшипника ступицы.

Примечание:

Гайка затянута большим моментом, поэтому насадка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.

6. Отверните до конца гайку подшипника ступицы и снимите шайбу.

7. Снимите диск тормозного механизма переднего колеса, как описано в этой статье.

8. Отсоедините привод колеса от ступицы. Как это сделать, смотрите здесь (для правого колеса) или здесь (для левого колеса).

Примечание:

Чтобы не нарушать углы установки колес, можно заменить подшипник, не снимая поворотного кулака.

9. Подсоедините шаровую опору к кулаку и спрессуйте ступицу. Есть два способы снять ступицу: 1) нанося удары через выколотку из мягкого металла;

2) С помощью диска тормозного механизма переднего колеса. Пропустите через два диаметрально противоположных отверстия в диске болты М12×1,25 мм длиной около 130 мм и вверните их в отверстия ступицы на глубину, равную ее толщине. Резко ударяя диском по головкам болтов, спрессуйте ступицу.

10. Если ступицу снять таким образом не удалось, снимите поворотный кулак. Для этого отверните гайки болтов крепления амортизаторной стойки к поворотному кулаку и достаньте болты, как описано здесь. Отсоедините шаровую опору и снимите поворотный кулак.

11. Установите поворотный кулак на губки тисков и выпрессуйте ступицу из кулака через оправку или головку подходящего диаметра, прикладывая усилие к торцу ступицы.

12. Достаньте ступицу из кулака. При этом наружная часть внутреннего кольца подшипника остается на ступице.

13. Снимите грязезащитное кольцо со ступицы.

14. Вставьте притупленное зубило между торцами внутреннего кольца подшипника и ступицы и, нанося удары молотком по зубилу, сдвиньте внутреннее кольцо.

15. Съемником спрессуйте внутреннее кольцо подшипника.

16. Щипцами для снятия стопорных колец снимите стопорное кольцо подшипника.

17. Чашечным съемником выпрессуйте подшипник из поворотного кулака и выньте его со съемником.

18. Выньте подшипник из съемника.

19. Очистите и смажьте внутреннюю поверхность поворотного кулака пластичной смазкой.

20. Надфилем зачистите на ступице забоины от зубила. Запрессуйте новый подшипник в поворотный кулак, прикладывая усилия к наружному кольцу подшипника.

21. Установите в проточку гнезда поворотного кулака стопорное кольцо. При запрессовке ступицы опирайтесь шайбой съемника на внутреннее кольцо подшипника.

22. Дальнейшую сборку производите в обратной последовательности, затяните гайку подшипника предписанным моментом, и обязательно стопорите замятием буртика.

Примечание:

Перед установкой тормозного диска тщательно очистите от ржавчины и окалины привалочные поверхности ступицы и тормозного диска, так как даже мельчайшая частица, зажатая между приваленными поверхностями, вызовет биение тормозного диска и вибрации при торможении.

Если подшипник заменяли со снятием поворотного кулака, то необходимо проверить и отрегулировать углы установки колес на СТО.

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта

Замена ступичного подшипника передней подвески

В данной статье Вы узнаете, как заменить передний ступичный подшипник. Чтобы его демонтаж и установка нового прошли успешно, достаточно следовать простой инструкции.

Внимание! Замена заднего ступичного подшипника на ладе калина выполняется по другому принципу, который описан в этой статье. Замена ступичного подшипника лады калина выполняется достаточно просто

Для этого поддомкрачиваем ту сторону автомобиля, с которой будем работать либо поднимаем на подъёмнике. Снимаем колесо. Затем нужно открутить центральную гайку полуоси, которая зажимает нужную нам деталь. Прежде чем это сделать, нужно сбить предохраняющую от самопроизвольного выкручивания завальцовку

Замена ступичного подшипника лады калина выполняется достаточно просто. Для этого поддомкрачиваем ту сторону автомобиля, с которой будем работать либо поднимаем на подъёмнике. Снимаем колесо. Затем нужно открутить центральную гайку полуоси, которая зажимает нужную нам деталь. Прежде чем это сделать, нужно сбить предохраняющую от самопроизвольного выкручивания завальцовку.

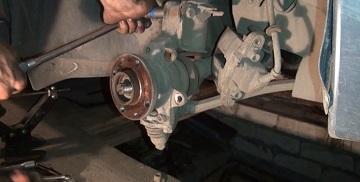

Застопорив тормозной диск, чтобы ступица не прокручивалась, головкой №30 откручиваем центральную гайку полуоси.

Чтобы после того как произведена замена переднего ступичного подшипника на калине не нужно было делать регулировку развала-схождения колёс, необходимо снять ступицу вместе с амортизатором. Замена подшипника задней ступицы у лады калина также требует демонтажа ступицы.

Для этого отсоединим наконечник рулевой тяги от стойки амортизатора. Расшплинтовываем наконечник рулевой тяги. И ключом №17 откручиваем корончатую гайку крепления наконечника.

Несколькими ударами молотка выбиваем палец наконечника из стойки.

Теперь головкой №17 выкручиваем крепление шаровой опоры из поворотного кулака.

Она крепится двумя болтами.

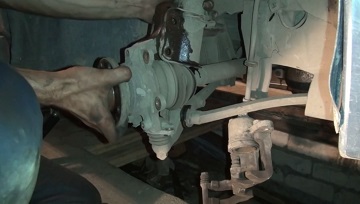

Вынимаем поворотный кулак из шаровой опоры. И извлекаем наружный ШРУС из ступицы.

Сейчас снимаем тормозной суппорт. Для этого расшплинтовываем две гайки крепления суппорта. И ключом №13 откручиваем их.

Снимаем суппорт. Извлекаем тормозные колодки.

Затем ключом №17 откручиваем болты крепления скобы суппорта. И снимаем её.

Ключом №7 откручиваем направляющие тормозного диска. Снимаем его.

Теперь открываем капот. Головкой №13 откручиваем три гайки крепления верхней опоры амортизатора.

И снимаем стойку амортизатора вместе с поворотным кулаком.

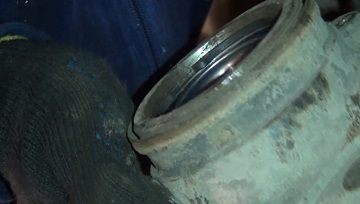

Ступичный подшипник внешней обоймой запрессован в поворотный кулак. Ступица же запрессована во внутреннюю обойму ступичного подшипника.

Сначала извлекаем ступицу. Её нужно выпрессовать из внутреннего кольца подшипника. Для этих целей воспользуемся прессом. Если пресса у вас нет, можно выбить ступицу вручную, молотком. Выбиваем аккуратно, через направляющую, чтобы не повредить ступицу.

На ступице может остаться внутренняя обойма подшипника. Её нужно сбить либо срезать отрезной машинкой.

Спасибо за подписку!

Вынимаем внешнее стопорное кольцо и снимаем второе стопорное кольцо с обратной стороны поворотного кулака.

Затем выпрессовываем старый подшипник из поворотного кулака. Либо выбиваем молотком. Выбиваем через направляющую, чтобы удар приходился по внешней обойме подшипника.

С обратной стороны поворотного кулака вставляем стопорное кольцо. Теперь можно установить новую заменяемую деталь.

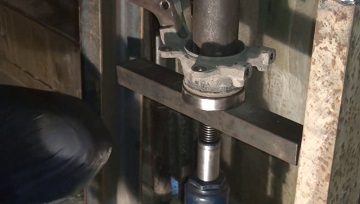

При помощи пресса запрессовываем новую деталь в поворотный кулак. При отсутствии пресса, можно запрессовать его вручную, молотком. Но делать это нужно очень аккуратно. Бить можно только по внешней обойме подшипника через направляющую. В качестве направляющей можно использовать старую, уже ненужную деталь.

Вставляем стопорное кольцо.

Вставляем ступицу в деталь, которую мы заменили. И не спеша запрессовываем его.

Вставляем стойку амортизатора на место. Наживляем гайки крепления верхней опоры амортизатора. Зажимаем их головкой №13. Вставляем в ступицу ШРУС. Совмещаем поворотный кулак с креплением шаровой опоры. Наживляем болты. И головкой №17 зажимаем их. Вставляем палец наконечника рулевой тяги в стойку амортизатора. Зажимаем наконечник корончатой гайкой. Вставляем шплинт. И зашплинтовываем гайку.Затем устанавливаем тормозной диск. Вкручиваем направляющую. И зажимаем её ключом №7.Сейчас собираем тормозной суппорт. Устанавливаем скобу суппорта. И ключом №17 зажимаем болты. Вставляем направляющие суппорта. Ставим на место тормозные колодки. Устанавливаем суппорт. Ключом №13 зажимаем болты крепления суппорта. И зашплинтовываем их.Закручиваем центральную гайку полуоси головкой №30. И завальцовываем её. Устанавливаем колесо. Зажимаем его болтами.

Подшипник в передней ступице

Процесс замены подшипника передней ступицы трудоёмкий и требует определенных знаний и навыков. Так, потребуется достаточно много инструмента: набор больших головок, отверток и ключей, а также средних размеров ломик и два домкрата. Стоит отметить, что процесс замены подшипника с АБС и без него почти ничем не отличается. Для машин без АБС отсутствует отверстие для датчика скорости.

На первом этапе снимают колесо: включают ручник и первую передачу, откручивают гайку ступицы (ключ «на 30»). Ослабляют четыре винта, а дальше задействуют домкрат.

Замена ступичного подшипника Рено Логан не обходится без того, чтобы снять подкрылок. Сначала снимите щиток бампера (два пистона и три самореза). Затем надо подобраться к точке, отмеченной стрелкой.

Все точки крепления подкрылков

Когда пистон в «важной точке» снят, пройдитесь по остальным элементам. Это – четыре самореза (1 и 2), два пистона спереди, а также саморез и пистоны возле брызговика. В комплектациях с ABS дальше проводят действия: отключают разъём, выводят шнур из пазов (см

фото), отсоединяют и убирают датчик

В комплектациях с ABS дальше проводят действия: отключают разъём, выводят шнур из пазов (см. фото), отсоединяют и убирают датчик.

Шнур нужно вывести из трёх пазов

Осталось снять поворотный кулак. Но эта операция – длительная.

Снимаем тормозные диски

Попробуем удалить колодки: сдвигаем скобу наружу, откручиваем гайку на нижнем пальце (ключ «на 13»), поднимаем скобу. Палец от проворачивания удерживают ключом «на 17».

Долой колодки

Вынимаем колодки, дальше снимаем тормозной механизм. Для этого ключом «на 18» откручиваем два винта. Они удерживают механизм на кулаке.

Чтобы диск не проворачивался, можно временно завернуть любой винт, на который крепится колесо. Между буртиком ступицы и винтом помещают клин.

Как снять поворотный кулак

От кулака нужно отсоединить наконечник рулевой тяги. Для этого ключом «на 21» ослабляют контргайку, придерживая сам наконечник за лыски (см. фото).

Долой наконечник тяги

Труднее всего будет выбить палец: ослабляем гайку ключом «на 16», а сам палец придерживаем ключом Torx T30. Затем молотком ударяем по торцу рычага. Надо выпрессовать палец полностью, а гайку откручивают в завершении.

Переходим к рычагу подвески. Строение передней подвески позволяет с лёгкостью снять шпильку стабилизатора: ключом «на 13» отворачиваем гайку, придерживая шляпку ключом T40 (см. рис.).

Пользуемся только отвёрткой и ключом

Затем ключом «на 16» откручиваем гайку стяжного болта. «Стяжка» находится внизу, а «щёчки» этой стяжки можно разжать отвёрткой. Смысл – в том, чтобы вывести опору из кулака вниз.

Осталось самое простое – откручиваем два винта на стойке. Для этого используется ключ «на 18».

Крепление поворотного кулака к стойке

Удаляем подшипник

С помощью тисков и тонкой оправки нужно будет выбить ступицу (см. рис.). При этом подшипник разрушается.

Старый подшипник будет разрушен

Затем внешнее кольцо подшипника выбивают из кулака. Но сначала снимают стопорное кольцо.

Рассмотрим все шаги по порядку:

1. Разделяем ступицу и кулак (оправка d=36,5);
2. Щипцами для стопорных колец вынимаем кольцо из выемки кулака;
3. Используем оправку d=65, чтобы выбить внешнее кольцо.

Каждому шагу соответствует фото.

Избавились от подшипника наполовину

Теперь снимем лишнюю деталь с нашей ступицы.

Сначала снимают шайбу, закрывающую резиновый сальник. Дальше сдвигают кольцо подшипника, пользуясь молотком и зубилом.

Долой вторую половину подшипника

На последнем этапе придётся использовать съёмник.

Монтаж подшипника

Сначала запрессовывается подшипник, затем устанавливается стопорное кольцо, и затем запрессовывают ступицу. При этом используют винтовой съёмник либо молоток и оправки.

Советы для варианта с ABS

Для комплектаций с ABS существуют правила:

• До монтажа подшипника устанавливают кольцо датчика. Лапки кольца «смотрят» внутрь;
• Пазы 1 и 2 должны совпасть (см. фото);
• Магнит на подшипнике должен «смотреть» внутрь кулака.

Тонкости выполнения опрессовки

Съёмник ступичных подшипников Рено Логан выглядит так же, как съёмник для АЗЛК-2141. Чертёж представлен ниже.

Специнструмент завода АЗЛК

При работе соблюдайте два правила:

• Когда запрессовываете подшипник в кулак, на подшипник давит чашка 3 (72 мм);
• Если идёт опрессовка ступицы, используется чашка 4 (62 мм).

Проставка в первом случае опирается на кулак. Во втором она давит на ступицу.

Практические советы

Для того, чтобы не повторять ошибки начинающих автолюбителей хочу дать вам несколько советов.

Они обязательно пригодятся при ремонте автомобиля ЛАДА Гранта:

— покупайте подшипник только у проверенных продавцов. Желательно в автомобильном магазине, а не на руках;

— не приобретайте дешевое изделие. Цена конечно вас прельщает, но потом придется заново делать замену изделия.

— возможно, вам и не придется заменять подшипник задней ступицы. Просто попробуйте динамометрическим ключом подтянуть гайку. Если гул уйдет, то можно ездить дальше.

— если вы уже взялись заменить подшипник с одной стороны автомобиля, желательно сделать это и с другой, даже если он и не подлежит замене. Ресурс его тоже выработан. Через короткий промежуток времени потребуется и его замена.

В процессе ремонта у вас могут появиться непредвиденные проблемы и вопросы. Не стесняйтесь писать в комментарии, обращайтесь ко мне. Я всегда на связи и готов помочь практическим советом!

Детальная инструкция замены заднего подшипника ступицы

Замена задних ступичных подшипников ваз 2110

• Автомобиль стопорится спереди.
• Срываются болты колёс.
• Срывается гайка по центру ступицы, при этом нужно предварительно снять колпачок.
• Необходимая сторона поддомкрачивается, выставляются «козелки».
• Колесо снимается.
• Место для установки дискового тормоза заливается WD-40 либо прочими специальными жидкостями.

Примечание! В этой ситуации можно использовать солярку или любую тормозную жидкость.

Отворачиваются направляющие болты, которые рекомендуется сначала обстучать молотком.

Замена подшипника ступицы заднего колеса ваз 2110

Аккуратно снимается тормозной барабан. При затруднительном съёме требуется вкрутить специальные болты в резьбу на этом барабане, делается натяжка и несильно подбивается молотком. Обычно такие меры дают положительные результаты.

Примечание! Можно купить специализированные съёмники барабанов, но это последний вариант тогда, когда не получается ничего сделать своими силами.

Центральная гайка полностью отворачивается. Конечно, её можно открутить сразу и снять ступицу, колесо и барабан вместе, но в этом случае будет высокий риск нарушения тормозных колодок.

Задний ступичный подшипник ваз 2110

• Ступица стягивается. При остатке на оси одной из обойм подшипника, нужно отодвинуть её с места при помощи съёмника или заточенных зубил.
• Ось осматривается на присутствие следов от проворачивания подшипника, при наличие таких следов потребуется замена ступицы в сборном виде.
• Оценивается цилиндр тормозной на предмет протекания, а колодки – на предмет износа.
• Стопорное кольцо снимается со ступицы при помощи круглогубцев или отвёрток.
• Кромка обязательно очищается от ржавчины, после этого её нужно смочить WD-40 либо подобной жидкостью, которая окажется под рукой.

Ваз 2110 задний подшипник ступицы

• Есть три способа выпрессовки подшипника: при помощи специального пресса, съёмника или тяжелого молотка (кувалды). Возможно, третий способ покажется агрессивным, но ему отдают предпочтение большинство мастеров на СТО, поэтому рассмотрим его более детально.
• Ступицу надёжно устанавливают на твёрдую поверхность, и через оправку несколькими ударами молотка или кувалды смещают подшипник со своего места. После этого ступицу устанавливают на тиски.

Примечание! Должен обеспечиваться упор для детали и место для отскакивания подшипника.

Делается ещё пара ударов, после чего подшипник выходит.

Ваз 2110 подшипник задней ступицы

• Посадочную плоскость для подшипника нужно тщательно осмотреть, зачистить наждачной бумагой существующую ржавчину и смазать простым моторным маслом.
• Приобретённый подшипник требуется скрутить при помощи подобранного болта через шайбу, которую нужно подбирать в соответствии с внутренними обоймами. Поскольку подшипники двухрядные, при установке их придётся разбирать.
• Ступица устанавливается на твёрдой поверхности.
• Наверх устанавливается скрученный подшипник, только сначала нужно смазать его устанавливаемую плоскость маслом.
• Пол килограммовым молотком слегка выравнивают элемент в плоскости.
• Берётся подходящая оправка, к примеру, монтировка, которой ударяют по детали для запрессовки подшипника.

Марка подшипник задней ступицы ваз 2110

Примечание! Главное, нельзя наносить сильные удары, поскольку запрессовка будет неровной.

• Когда подшипник пройдёт примерно половину пути, можно делать удары сильнее.
• Доходя до срезанной части ступицы, нужно использовать старую обойму в качестве оправки.

Выбор нового подшипника для Lada Granta (ВАЗ 2190)

Для этого вам необходимо знать оригинальный номер подшипника Lada Granta (ВАЗ 2190). Производитель АвтоВАЗ указывает на №21080-3104020. Можете использовать гостовский №256706АКЕ12. Эти два номера приемлемы при выборе детали.

Рекомендую также использовать и аналоги:

— российский производитель SPZ №2108-3104020;

— производство Россия VBF №2108-3104020;

— ФАГ германский поставщик №54512А;

— шведский аналог SKF VKBA1307.

При покупке обязательно проверяйте размеры. Они должны быть такие:

— внутренний диаметр – 30мм; — наружный диаметр — 60мм; — ширина – 37мм.

Ну и конечно сама деталь должна быть без вмятин и свободно вращаться. Приобретя подшипник, вы можете приступать к его замене.

Как заменить подшипник в Ладе Гранте?

Замена заднего ступичного подшипника потребует присутствия таких инструментов:

• специального съемника, предназначенного для ступиц;
• зубила в паре с молотком;
• съемника для демонтажа стопорных колец;
• головки «30»-го размера;
• тисков;
• приспособления, позволяющего выполнять выпрессовку и обратную установку подшипника;
• плоско-профильной отвертки.

Приступаем к работе.

1. У заднего колеса Лада Гранта снимаем декоративный защитный колпак.
2. Рычаг трансмиссии устанавливаем в позицию, соответствующую 1-й передаче.
3. К передним колесам приставляем упоры против самопроизвольного качения.
4. Ослабляем гайку, фиксирующую непосредственно ступицу. Пользуемся удлиненным воротком. Также «отпускаем» колесные болты.
5. Посредством домкрата вывешиваем тот бок кормы автомобиля, с которого предполагается замена заднего ступичного подшипника.
6. Извлекаем колесо и демонтируем барабан, принадлежащий тормозному узлу автомобиля LADA Granta.
7. «Побеждаем» ступичную гайку и извлекаем упорное кольцо.
8. Вооружившись съемником, с особой аккуратностью спрессовываем ступицу с посадочного места на оси.
9. Извлеченную ступицу зажимаем посредством тисков. Не забываем о снятии стопорного кольца (съемником).
10. Теперь спрессовываем подшипник. Внутреннюю ступичную полость очищаем посредством щетки.
11. Впрессовываем новый подшипник и корректно фиксируем стопорное кольцо. Контролируем правильность посадки элемента во внутренней полости ступицы с целью избегания перекоса.
12. Осуществляем монтаж ступицы. Также нелишним будет очистить компоненты тормозного узла от скопившейся грязи и ржавчины. Здесь пользуемся металлической щеткой, имеющей нежесткую щетину.
13. Возвращаем на место барабан и надеваем колесо.
14. Закручиваем колесный крепеж и опускаем вывешенный бок авто до момента соприкосновения колеса с землей.
15. Выполняем затяжку центральной гайки. Надеваем декоративный колпачок.
16. Обтягиваем колесный крепеж и запускаем мотор LADA Granta. В движении проверяем качество работ. Здесь не должны присутствовать звуковые эффекты, характерные для неисправного подшипника. Когда таковые отсутствуют, то замена заднего ступичного подшипника осуществлена корректно.

Лада Гранта замена переднего подшипника ступицы. Фото и видео инструкция

На ремонте у нас находится автомобиль Лада Гранта, на котором необходимо будет произвести замену переднего подшипника ступицы. Покажем вам подробную фото и видео инструкцию как это сделать своими руками правильно и быстро.

Сразу опишем наш специальный инструмент, который будет использоваться в ремонте. Обратный молоток для снятия ступицы, если у вас его нет, то можно использовать обычный и медную оправку подходящую по размерам. Для выпрессовки подшипника из обратного кулака понадобится вот такой съёмник:

Это мощный болт, набор шайб, упорный подшипник и металлический стакан, в который будет вдавливаться подшипник. При снятии одного из внутренних колец ступичного подшипника (при выпрессовки одно остаётся на ступице всегда), понадобится вот такой съёмник состояющий из двух полуколец:

Приступаем к работе, снимаем колесо, отворачиваем ступичную гайку:

Головкой E12 отворачиваем два болта крепления тормозного механизма к поворотному кулаку:

Лучше всего для этих целей использовать большой вороток, болты со временем закивают и тяжело отворачиваются. Предварительно головки зачищаем металлической щёткой.

Поворачиваем тормозной механизм влево-вправо, немного утапливаем поршень и снимаем его с тормозного диска, затем подвешиваем его, чтобы он не мешался и его шланг не находился под нагрузкой. Снимаем тормозной диск со ступицы, перед этим отворачиваем фиксирующие винты, но нам этого делать не нужно, так как они обломаны.

При снятии и установки шарнира, можно легко повредить датчик ABS, поэтому чтобы этого не произошло мы его отворачиваем головкой E8:

Теперь мы снимаем ступицу, нам нужно её выпрессовать из внутренней обоймы подшипника, как мы уже писали, это можно сделать двумя способами, используя обратный молоток:

В качестве связующего звена мы используем болты крепления головки блока, у них такая же резьба как и колёсных болтов, мы их полностью заворачиваем в «тело» ступицы, так чтобы не повредить резьбу.

Второй вариант снять шарнир, открутить шаровую опору и бить изнутри через медную оправку по ступице, если нет обратного молотка. Ступицу мы сняли, но одна из половинок внутренней обоймы остаётся вместе со ступицей и нам её необходимо будет снять.

Снимаем стопорное кольцо подшипника, делаем это щипцами, если не получается, то молотком и отвёрткой можно его немного расшевелить:

Отворачиваем два болта крепления шаровой опоры к поворотному кулаку, делаем это при помощи головки E12:

Делаем мы это для того, чтобы вынуть шарнир из поворотного кулака и можно установить наш съёмник, который будет выпрессовывать наружную обойму из поворотного кулака.

Выводим шарнир из кулака, отводим его в сторонку и подвязываем. Снимаем второе кольцо, которое находится изнутри, если туго идёт, то можно сдвинуть его отвёрткой:

Нам остаётся поставить оправку и выпрессовать подшипник из поворотного кулака, но предварительно, чтобы конструкция не болталась и была жёсткой мы ставим на место шаровую опору.

Вставляем наше приспособление для выдавливания подшипника:

После того как мы сняли наше приспособление вместе с подшипником, мы ставим на место внутреннее кольцо, оно же служит упором для наружной обоймы подшипника, чтобы вы не запрессовали глубже. Смазываем посадочную поверхность консистентной смазкой, чтобы новый подшипник легче заходил. Ставим опять наше приспособление и запрессовываем подшипник. Производим запрессовку пока подшипник не коснётся внутреннего кольцо, которое выступаем ограничителем.

Снимаем внутреннею обойму ступичного подшипника со ступицы, делаем это при помощи съёмника, который мы описывали вначале. Предварительно снимаем защитное кольцо, оно легко поддевается обычной шлицевой отвёрткой. Устанавливаем съёмник, так чтобы он своей острой кромкой впился в пространство между ступицей и обоймой:

Теперь нам необходимо поставить двухлаповый съёмник, мы берём шайбу, в которую упрётся винт съёмника и само приспособление, поджимаем лапы к полукольцам:

Таким образом мы быстро и без проблем сняли внутреннею обойму. В принципе если у вас нет такого съёмника, можно использовать болгарку или зубило, правда есть вероятность при этом повредить ступицу.

Нам осталось всё почистить, поставить кольцо на место и запрессовать ступицу в подшипник.

Видео замена переднего подшипника ступицы в Лада Гранта:

Резервное видео как заменить передний подшипник ступицы в Lada Granta:

Замена ступичного подшипника на Ладе Гранте своими руками

На Ладе Гранта замена подшипника ступицы переднего колеса делиться на этапы:

1. Подготовительные мероприятия;
2. Разборка узла, демонтаж старой детали;
3. Запрессовка нового изделия;
4. Сборка, проверка работоспособности.

Подготовка к ремонту ступицы переднего колеса

Прежде чем приступить к замене, обязательно изучите устройство передней подвески и стойки, а так же ступичного узла. Подробная схема с деталировкой представлена ниже

Обратите внимание, что подшипник расположен в ступице – позиция 2

Подготовьте комплект инструмента по списку:

• съемник ступичных подшипников с набором дисков разных диаметров;
• молоток с зубилом;
• набор ключей, головку на «30»;
• удлинитель для ключа (труба);
• оправки или набор головок;
• большая и малая плоские отвертки;
• круглогубцы;
• динамометрический ключ (по возможности).

Снятие неисправного подшипника Гранты и разборка передней ступицы

Как поменять подшипник без траты времени и финансов? Следуйте по инструкции!

1. Поставьте авто на ровную поверхность с достаточным освещением.
2. Ослабьте боты у колеса, где предстоит замена.
3. Расконтрите гайку ступицы, потом ослабьте торцевым ключом.
4. Домкратом поднимаем автомобиль, сразу скручиваем крепления колеса, которые снимаем.
5. Получив доступ к тормозному диску, откручиваем крепёжные болты.
6. Затем находим и ослабляем крепления у тормозного суппорта.

1. Снимаем суппорт, располагаем его на рулевой тяге, или подвешиваем на проволоку.
2. Далее откручиваем заранее ослабленную ступичную гайку.

1. Демонтируем тормозной диск, потом откручиваем защитный кожух.

1. Переходим к откручиванию двух болтовых соединений у стойки. Используйте WD-40 для облегчения демонтажа.

1. После отсоединения стойки от поворотного кулака, откручиваем болты шаровой опоры Гранты.
2. Открутив крепежи поворотного кулака, снимаем его со ШРУСа.

1. В корпусе поворотного кулака расположена ступица и передний ступичный шарикоподшипник, который надо извлечь.
2. Зажимаем конструкцию в тиски, далее подбираем головку для выпрессовки ступицы.

1. Наносим удары по оправке, демонтируем ступицу. В итоге внутренняя обойма подшипника ступицы останется на посадочной шейке, а наружная обойма с сепаратором и шариками в поворотном кулаке.

1. Чтобы извлечь наружную часть ступичного шарикоподшипника, сначала вынимаем стопорные колечки. Используем отвертки или круглогубцы.

1. Чтобы извлечь наружную часть ступичного шарикоподшипника, сначала вынимаем стопорные колечки. Используем отвертки или круглогубцы.

Приступим к снятию внутренней обоймы со ступицы

Для этого сначала осторожно зубилом сдвигаем элемент на пару миллиметров.
Затем съемником зацепляем и плавно за торец спрессовываем изделие с полуоси. На этом демонтаж завершен.

Запрессовка нового ступичного подшипника и сборка узла

Как заменить подшипник эффективно? Внимательно соблюдайте пошаговое руководство!

1. Подготавливаем детали к сборке. Сначала убираем грязь и старую смазку со ступицы и отверстия поворотного кулака.
2. Далее наносим новую смазку на посадочные поверхности, запрессовываем новый подшипник в кулак способами представленными на фото.

Видео замены переднего ступичного подшипника на Гранте способом через тиски в конце статьи.

1. Запрессовка производится до тех пор, пока торец новой детали не соприкоснется со стопорным кольцом, которое вставляется до установки изделия.
2. Далее вставляем ступицу в отверстие подшипника, на фото предоставлен способ запрессовки через тиски. Так же распространенный метод — это запрессовка съемником. Собранная конструкция показана на фото.
