Стук в рулевой рейке: как убрать?

Процесс проведения диагностики

Рассмотрение данного вопроса необходимо проводить в двух позициях:

1. Самостоятельный осмотр.
2. Проведение квалифицированными специалистами сервисного центра.

В зависимости от того, какой вариант выберет владелец транспортного средства, зависит срок, стоимость, построение алгоритма действий.

Самостоятельное «исследование» хорошо в том случае, когда владелец имеет представление о строении и принципе работы узла. Немаловажный момент: марка автомобиля и тип рулевого механизма. Например, отечественные марки имеют относительно простую систему управления. Чего нельзя сказать о зарубежных марках. Малейшая ошибка со стороны неопытного «механика» способна привести к нежелательным последствиям.

Толи дело, когда все работы по профилактике и замене проводятся в условиях СТО с применением современного цифрового оборудования под чутким руководством опытных мотористов. На каждый вид работ предоставляется гарантия, выдается полный отчет о состоянии технического средства, указываются следующие интервалы замены расходного материала.

Самостоятельная диагностика стука

Для проведения полноценного «исследования» Вам понадобится напарник.

• заезжаете на смотровую яму или эстакаду у дороги;
• глушите мотор, выжимаете ручник, усаживаете напарника за руль, просите его вращать рулевое колесо в стороны;
• сами в это время залезаете под днище машины, переходите в область передней оси, идентифицируете источник стука.

На основании полученных предварительных данных принимаете решение о дальнейших действиях

Первым делом обратите внимание на состояние пыльников, целостность контргайки, наличие видимых дефектов

Основные причины поломки и износа реек

Перегрузка автомобиля, резкое выворачивание руля, попадание колес в ямы и рытвины приводят к поломкам ходовой части автомобиля. От ударов и вибрации происходит нарушение целостности и конфигурации деталей. Ослабевают крепления элементов, нарушается герметичность системы.

Выкручивание руля в крайние положения на высокой скорости увеличивает критические нагрузки на систему управления и приводит к ее быстрому износу и неотложному ремонту рулевой рейки фольксваген бора. Использование некачественных масел и запчастей ускоряет выработку ресурса деталей.

Критический износ деталей наступает:

• При недостаточном уровне смазки в системе, за счет трения зубцы стираются и не обеспечивают должного сцепления во время работы.
• При нарушении ее герметичности. В этом случае в механизм попадает грязь, пыль, что ускоряет стирание деталей, и вода, что вызывает коррозию металлических элементов.
• При своевременном ремонте рулевой рейки фольксваген т5 удается сохранить гидравлические механизмы, которые не вышли из строя, избежав тем самым лишних затрат.

Советы автовладельцев по проверке рулевой тяги и рейки

1. Требуется помощь друга
   Как устроен рулевой карданчик, обзор неисправностей и инструкция по его замене

   «Первым делом нужно разобраться, стук в рулевой тяге или рейке? Вот тут и пригодится напарник. Один зажимает пальцами место между шаром и корпусом на рулевой тяге прямо через пыльник. Большой палец должен одновременно касаться и корпуса, и шара. Второй человек раскачивает руль небольшими движениями вправо-влево, провоцируя удары. Именно такая диагностика позволяет выявить источник стука. Все получится!»

2. Снять пыльник

   «Если свободный ход вправо-влево, то, вероятнее всего, дело в тяге, а если вверх-вниз, то чаще всего виновата рейка. Для более точной диагностики нужно демонтировать пыльник и проверить все без него. При наличии течи в рейке в 70 % случаев люфт будет именно в ней. Если же люфта нет, а стук присутствует – дело, скорее всего, тоже в рейке, причем стучать будет с двух сторон».

3. Диагностика на слух

   «При дребезге тяги легко убедиться в этом. Я поднимал переднее колесо и на ощупь проверял сочленение тяги прямо через пыльник. Так исключена была версия износа ступицы. Далее нужно подвесить передние колеса и резко крутить руль в разные стороны. При неисправности в рейке стук должно быть хорошо слышно».

4. Каждый ориентируется на свой опыт

   «Опишу свою ситуацию. Авто привезли из Владивостока на автовозе. Оказалось, что на ямках проявляется немного стук в рулевой тяге. Обратился в сервис на вибростенд. По результатам диагностики нужно было заменить обе рулевые тяги, так как они пришли в негодность в месте соединения с рулевой рейкой. Приобрел новые детали и принес в сервис для замены. Уже другие специалисты сказали, что вышла из строя рулевая рейка. Поэтому на будущее для себя сделал вывод: если нет навыков ремонта, лучше консультироваться у нескольких специалистов. Ведь каждый руководствуется собственными знаниями и опытом».

5. Без помощи специалистов никуда

   «Обратился на днях на СТО, так как беспокоило постукивание с правой стороны (левосторонний руль). Я был практически уверен, что причина стука в рейке или в наконечнике рулевой тяги. Однако выяснилось, что подвеска исправна. Источником звуков оказался тормозной суппорт. Сам бы не определил, поэтому обращаться к профессионалам нужно всегда».

Диагностика

Вначале нужно убедиться в самом наличии проблемы. Для этого необходимо выключить двигатель, предварительно поставив машину на смотровую яму. Затем нужно несколько раз повернуть руль до упора в одну сторону и другую.

При этом чтобы определить неисправность необходимо как минимум два человека. Один будет поворачивать руль, другой оценивать работу рейки снизу. Это позволит проверить наличие зазоров в шарнирах. Если стук остался даже после отсоединения тяг и рычагов, узел придётся заменить.

Причин, почему стучит рулевая рейка, может быть множество. Поэтому огромную роль в ремонте играет диагностика. Чаще всего стучат рулевые наконечники и тяги. Главным признаком порванного наконечника является повреждённый пыльник. Именно из-за этого шаровое соединение приходит в негодность. Диагностировать поломку тяги гораздо сложнее.

К сожалению, убедиться в том, что стучит рулевая рейка именно из-за тяги сложно, ведь если машина была куплена с пробегом, то предыдущий владелец вполне мог заменить порвавшуюся запчасть, не утрудив себя более серьёзным ремонтом.

Важно! Чтобы понять, что рулевая рейка стучит именно из-за тяги, необходимо снять пыльник и проверить тягу на предмет люфтов

В большинстве случаев причиной того, что стучит рулевая рейка, является втулка. Это деталь под номером 7 на рисунке. Она не имеет жёсткой фиксации и подталкивается вперёд пружиной, которая регулируется болтом с контргайкой.

Важно! В большинстве сервисных центров вместо того чтобы заменить исключительно втулку, предлагают установить новый узел. Чаще всего подобная политика сервисных центров связана с банальным желанием разжиться на автомобилисте

Действительно, существуют детали, которые меняются только при сборке. Но это не тот случай. Втулка для автомобилей Honda есть в открытой продаже. Мало того, её можно сделать самостоятельно, если в наличии будут чертежи

Чаще всего подобная политика сервисных центров связана с банальным желанием разжиться на автомобилисте. Действительно, существуют детали, которые меняются только при сборке. Но это не тот случай. Втулка для автомобилей Honda есть в открытой продаже. Мало того, её можно сделать самостоятельно, если в наличии будут чертежи.

Гул при повороте

Если при вывернутом в крайнее (или близкое к нему) положение рулевом колесе слышен гул — значит, надо проверять состояние гидро- или электроусилителя и составляющие его рабочей системы. При этом гул может возникнуть даже в случае, если уровень жидкости будет в норме. Проверять нужно состояние лопастей насоса (зачастую со временем производительность насоса снижается), состояние его подшипников, натяжение приводного ремня.

Утечка жидкости ГУР

Регулярная утечка — повод проверить систему гидроусилителя, ее уплотнителей. В частности, если автовладелец вынужден часто доливать жидкость в расширительный бачок системы. При этом сопутствующим симптомом неисправности рулевой рейки будет утечка жидкости из магистрали. Она может стекать прямо на землю под машиной (обычно прямо под расширительным бачком) либо потеки видны на пыльниках рулевых тяг.

Зачастую при утечке жидкости в систему попадает воздух (система «завоздушивается»). Его можно видеть по бурлящей жидкости в расширительном бачке. Как указывалось выше, причиной утечки может быть ржавчина на рейке. Чтобы избавиться от нее в дальнейшем, желательно пользоваться нестандартными пластиковыми хомутами для затяжки пыльников, а их металлическими аналогами, обеспечивающими более высокий уровень герметичности.

Стук при езде в передней оси

На самом деле подобный стук может сигнализировать и о неисправности в ходовой автомобиля, поэтому необходимо выполнить дополнительную диагностику. Стук может быть как по центру так с левой с правой стороны. В лучшем случае стук может сигнализировать о порванном пыльнике тяги, в худшем — о проблемах с тягами, рычагами или другими элементами.

Чтобы точно понять из-за чего возникла такая неисправность лучше снять и разобрать рейку. Ведь самым безобидным может быть попускание регулировочной гайки или износ втулки (когда стук справа), а более серьезной проблемой является износ червячной пары.

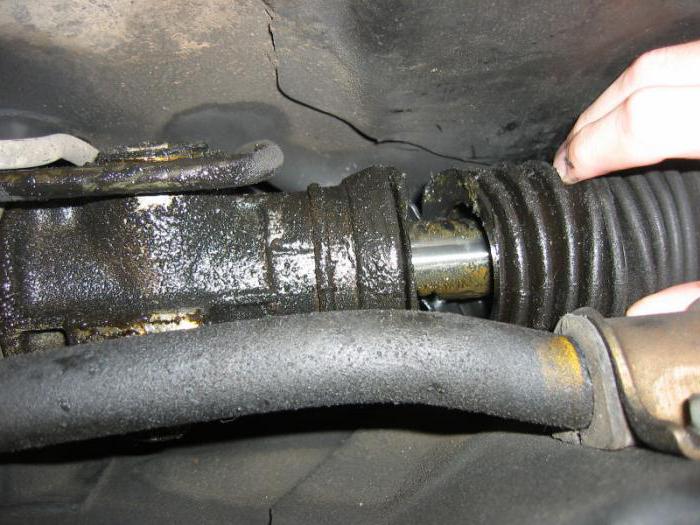

Порванный пыльник на тяге

При проверке работоспособности рейки необходимо обратить внимание и на целостность пыльника тяги. В идеале он должен быть целым, а резина эластичной

Если он порвался, и внутрь попала грязь — его нужно обязательно заменить, добавить смазки предварительно удалив с механизмов грязь, влагу, мусор.

Рулевая рейка с электроусилителем

Для локализации неисправностей в электрической рулевой рейки необходимо выполнить проверку следующих элементов.

Несколько слов о рулевой рейке

В современных реечных механизмах используются два основных компонента: стойка и шестерня. Деталь, благодаря такой простой конструкции, отличается продолжительным сроком службы, при этом способна исправно выполнять свои функции на протяжение более 100 тысяч километров. Тем не менее, выход из строя возможен, и тогда вам придется осуществлять ремонт.

Принцип работы этого устройства также довольно прост. При повороте руля рейка начинает перемещаться в заданную сторону, что приводит в движение тяги, а также обеспечивает поворот колес. Рекомендуется сразу же при обнаружении стука произвести диагностику, так как этот компонент отвечает за управление транспортным средством.

Устройство рулевой рейки

Все виды системы имеют сходное устройство: рейка имеет зубцы, которые двигаются вдоль шестеренки рулевой колонки. Эти зубцы имеют передаточное число, которое подобрано специально для правильной передачи усилия. Некоторые виды содержат дополнительные устройства для облегчения управления авто.

Устройство механической рулевой рейки

Этот вид рейки имеет самое простое устройство. Вращение колес осуществляется только за счет усилия водителя. Она состоит из шестеренок, которые работают по такому же принципу, что и коробка передач.

Система имеет два зубчатых механизма: один соединяется с приводом руля, а второй с колесными тягами. Они имеют определенное передаточное число, которое облегчает задачу водителя. Даже небольшое движение руля способен отклонить колеса от горизонтальной оси. Особенно это удобно при маневрировании в ограниченных пространствах: шофер легко может поворачивать руль до упора и управлять колесами.

Рулевая рейка с гидроусилителем

Практически на всех новых авто в дополнение к стандартной рейке устанавливают ГУР – гидроусилитель руля. Он делает управление автомобилем легким и приятным. Также он помогает гасить ямы и кочки на дороге – они не бьют в руль, что делает вождение безопасным.

ПОСМОТРЕТЬ ВИДЕО

Устройство рулевой рейки с гидроусилителем: он состоит из насоса, в котором перемещается рабочая жидкость. При повороте руля она давит на поршень со штоком, который отвечает за поворот колес. В нейтральном положении руля вся жидкость возвращается в нормальное положение.

Рейка рулевая с гидроусилителем появилась сначала на грузовых автомобилях, которыми было сложно управлять. Но с развитием технического прогресса ее стали устанавливать и на легковых машинах.

Электроусилитель рулевой рейки

Этот вид механизма имеет электромотор для усиления преобразования движения руля в отклонение колес. Он управляется ЭБУ и специальными датчиками.

На сегодняшний день этот механизм считается самым прогрессивным, так как он имеет самый высокий КПД из всех видов. Он прост в обслуживании: нет необходимости доливать рабочую жидкость, отсутствуют сальники, которые могли бы протекать. Также он экономичен, в то время, как в ГУР постоянно течет жидкость, электрический мотор запускается только при вращении руля.

Схема работы

Понять, что такое рейка в машине не очень сложно. От руля идет рулевая колонка, которая на конце имеет шестрерню с передаточным числом. В распределительном механизме эта шестерня встречается с зубчатым устройством на рейке. В зависимости от типа конструкции дальше располагаются поршни с рабочей жидкостью или электромотор с блоком управления. После этого момент вращения передается на рулевые тяги к колесам.

Это упрощенная схема устройства, которая необходима для понимания принципа работы. На самом деле рулевая рейка состоит из регулирующих элементов: пружины, втулки, ограничители.

Самостоятельная диагностика рулевой рейки

Если чинить рулевую рейку самостоятельно, то нужно соблюдать последовательность. Сначала нужно заглушить двигатель и поставить авто на стоячий тормоз. За рулем машины должен сидеть помощник, который будет участвовать на протяжении всего процесса. Нужно залезть под авто, где находится рулевая рейка. После того как она встанет в поле зрения, нужно попросить сидящего на водительском месте покрутить руль сначала влево, а потом вправо. Необходимо произвести осмотр всех пыльников, которые служат защитой (в большинстве случаев они сделаны из резины), они должны находиться в хорошем состоянии.

Если на глаза попадутся повреждения или места с капающей смазкой, то скорее всего, проблема кроется именно в них. Также можно попробовать определить места излияния звуков на слух. После всего этого, можно начинать заниматься починкой узла. Но если определить место откуда исходят звуки не получилось, то следует воспользоваться помощью специалистов. А в том случае, если рейка стала тихой, то значит проблема была именно в наконечниках и ремонт не будет столь дорогостоящим. Проводить эти работы индивидуально лучше не стоит, если нет определенных навыков и знаний как устроен автомобиль. А самостоятельно допустимо лишь уменьшать или увеличивать развал колесной базы.

Разбираем рейку

Теперь переходим к неисправностям, которые не могут быть обнаружены без демонтажа рулевого механизма. Если вы устранили люфт между тягами и рейкой, а также между нею и упором, а стук при этом не исчез, значит, придется демонтировать все устройство.

Ремонт рулевых реек ВАЗ не является сложным процессом. Один раз разберете ее сами, и сразу поймете принцип ее действия. Для начала удалите резиновую опору, находящуюся на правой стороне картера, и снимите резиновый пыльник. С левой стороны нужно также снять защитный колпачок и опору. Восьмигранным ключом открутите упорную гайку и выбейте упор.

Отверткой подденьте резиновый пыльник приводной шестерни и снимите его. Выкрутите гайку фиксации подшипника ключом на «24». Извлеките шестерню из картера. После этого можно вытаскивать и саму рейку.

Возможность эксплуатации автомобиля

Единого мнения о том, можно ли эксплуатировать автомобиль со стучащей рулевой рейкой, на сегодняшний день. В каждом конкретном случае ответ на этот вопрос будет зависеть от того, какие имеются повреждения у такой конструкции. Если причиной стука является износ втулки, которая забивается грязью и окисляется, то в подобном случае можно эксплуатировать автомобиль на протяжении 40-50 тысяч километров.

При этом мастера отмечают, что если автовладелец вовремя обратится в сервис, а причиной стуков является забившаяся грязью втулка, то возможна её недорогая очистка, что позволяет полностью восстановить работоспособность рулевой рейки. Если же автовладелец пренебрегает таким своевременным сервисом, то в последующем восстановить рулевую рейку уже не представляется возможным, а ремонт автомобиля обойдётся в круглую сумму.

Автовладельцу, как только он заметил какие-либо проблемы в функционировании рулевой рейки, появились стуки или закусывание руля в крайнем положении, необходимо сразу же обратиться в сервис, выполнять соответствующую диагностику и восстановление автомобиля. В подобном случае существует вероятность решения имеющихся проблем с минимальными затратами, а в последующем уже не потребуется выполнять сложный ремонт и приобретать дорогостоящие запчасти.

Подведём итоги

Проблемы с рулевой рейкой — это распространённая неисправность, причиной которой становятся плохие российские дороги. Ездить со стучащей рейкой можно, однако по мере эксплуатации автомобиля проблемы будут усугубляться, что приводит к необходимости дорогостоящего ремонта. Если автовладелец вовремя обращается в сервис, то возможно устранение имеющихся проблем путем очистки втулки, а стоимость таких работ будет минимальна. Это позволит полностью восстановить автомобиль, устранив имеющиеся проблемы с рулевой рейкой.

08.10.2019

Почему возникает неисправность рейки с ГУР

Причины, по которым появляются неисправности рулевой рейки с ГУР:

• Ржавление вала. Современные производители не всегда делают приводной вал рулевой рейки из качественного металла, и уж тем более не наносят на него большой антикоррозионный слой. По этой причине зачастую происходит ржавление корпуса вала, который «ходит» по сальникам. Из-за этого толщина вала уменьшается и может появиться течь жидкости гидроусилителя со всеми вытекающими последствиями. Зачастую ржавеет после длительной стоянки автомобиля, например, в осенне-зимний период.
• Износ резиновых уплотнителей системы ГУР. Это касается как непосредственно сальников и уплотнителей в рейке, так и соединений, находящихся в других частях системы, например, в районе расширительного бачка. Со временем или под воздействием механических причин (дубления, перегрева) резинотехнические изделия теряют свои свойства, из-за чего могут пропускать жидкость, и, соответственно, ее уровень в системе будет снижаться.
• Частичный выход из строя насоса ГУР. Обычно это происходит по естественным причинам (износ) или же при использовании некачественной жидкости для гидроусилителя. В частности, насос ГУР сильно изнашивается при частых значительных поворотах колес, особенно в ситуации, когда машину с вывернутыми колесами оставляют в таком положении на долгую стоянку.
• Неисправность клапанов распределителя. Это приводит к неправильному движению жидкости по системе, и соответственно, работе усилителя.
• Повреждение поршневой системы гидроцилиндра. Из-за этого не будет создаваться необходимое давление в системе.
• Ослабление или обрыв приводного ремня насоса. Если ремень оборвался полностью — то и насос работать не будет, эта поломка является критичной. Однако зачастую ремень просто растягивается (изнашивается) со временем, поэтому может проскальзывать на шкивах, из-за чего не передавать насосу необходимую для нормальной работы угловую скорость. Соответственно, насос не будет создавать необходимое давление в системе.

Ржавление рейки

Отдельно стоит остановиться на коррозии, поскольку именно по этой причине рейка рулевого чаще всего начинает скрипеть. Дело в том, что зачастую при ремонте (замене) реек в автосервисе их сотрудники фиксируют пыльники универсальными пластиковыми хомутами, поскольку их проще устанавливать. Однако пластиковые хомуты не обеспечивают должной герметичности пыльника.

Большинство производителей реек на их корпусе делают специальные прорези для циркуляции воздуха. А поскольку хомутов два — сверху и снизу, то один из них подсасывает воздух снизу, где он холодный, а второй — сверху, где он теплый. Как результат, на поверхности рейки появляется конденсат и ржавчина. Как показывает практика, для появления очагов ржавления достаточно времени около полугода.

Выработка корпуса

Эта причина возникает только на рейке с гидроусилителем. Канавки внутри на корпусе появляются вследствие редкой замены жидкости. Появляются примеси износа металла которые налипают на тефлоновые кольца.

Такой абразив словно рашпилем съедает корпус. Устраняется только заменой рейки. Проблема не критичная, но мало приятная, ведь у вас будет постоянный стук в рулевой.

Типовые неисправности и методы их устранения

Тяжело вращается руль

В нормальном состоянии при запущенном двигателе руль легко вращается одним пальцем. Если же для его вращения приходится прикладывать заметное усилие, значит имеется проблема с гидроусилителем руля или вышел из строя насос ГУР. Возможна утечка рабочей жидкости и попадание в гидравлическую систему воздуха. Нужно также проверить целостность и натяжение приводного ремня насоса.

Кроме того, «тяжелый» руль может быть следствием неправильной работы золотника или кольцевого износа внутри распределителя.

Кольцевая выработка возникает в результате трения тефлоновых колец катушки золотника о внутреннюю стенку корпуса распределителя. При этом на стенке постепенно появляются борозды. Из-за неплотного прилегания колец к стенкам давление масла в системе падает, что приводит к утяжелению руля. Устранить поломку возможно путем растачивания внутренней стенки и запрессовки бронзовой гильзы, подходящей под размеры золотникового механизма.

Предотвратить кольцевой износ невозможно, но если следить за чистотой жидкости, периодически менять ее и промывать гидравлическую систему, то можно значительно продлить срок службы данного узла. Дело в том, что выработке сильно способствует наличие металлической стружки, которая появляется в масле в результате трения взаимодействующих деталей.

Точная диагностика и ремонт гидроусилителя требует разборки рулевой рейки, поэтому если есть подозрения на поломку ГУРа, следует обратиться в автосервис. Причем лучше поискать опытных мастеров.

Стук

Во время движения даже по не сильно разбитой дороге или по некоторым видам дорожного покрытия (щебень, булыжник), а также при переезде через рельсы отчетливо слышен стук в передней части автомобиля слева, справа либо по центру. При этом часто может наблюдаться люфт руля и вибрация на рулевом колесе.

Такой симптом ни в коем случае нельзя оставлять без внимания. И дело вовсе не в дискомфорте. Если стучит, значит, что-то где-то разболталось, износилось. Игнорирование только ухудшит ситуацию и может в конечном итоге привести к полному выходу из строя рулевого управления. Поэтому не следует медлить с выявлением и устранением такой неисправности.

Стук может возникать из-за разбитых опорных втулок рейки, втулки рулевой тяги или втулки рулевого вала. Стучать может разболтанный шарнир наконечника или тяги. Также может быть разбит подшипник в нижней части распределителя, на котором вращается рулевой вал. Если снять рейку полностью, то неисправный элемент выявить скорее всего будет не сложно. Изношенные элементы необходимо заменить.

Еще одна возможная причина стука — зазор между червяком и зубчатой рейкой, появившийся в результате износа. Можно попытаться сделать подтяжку, но в случае серьезного износа регулировка не даст нужного результата, и тогда рулевую рейку придется заменить.

Стук и заедание руля возможны также из-за деформации рулевой рейки в результате удара. В этом случае она подлежит замене.

Следует помнить, что похожий стук могут издавать некоторые детали подвески, в частности, амортизационные стойки. Поэтому, если с рулевой системой все в порядке, а стук имеется, проверьте ходовую часть.

Гул и скрежет

Гул возникает из-за насоса ГУР, который находится на последнем издыхании и требует замены. Либо ослабло натяжение ремня привода помпы. Кроме того нужно проверить, нет ли утечки жидкости. Этот симптом часто сопровождается «тяжелым» рулем.

В системе с электрической рулевой рейкой гудеть может изношенный мотор ЭУР.

Если же во время вращения руля вы слышите скрежет, то это признак коррозии рулевого вала или подшипника в распределителе. Подшипник в этом случае необходимо заменить, рулевой вал можно отшлифовать, если ржавчины немного. Если коррозия сильно повредила распределитель, его придется заменить.

Быстро расходуется рабочая жидкость

Если вам постоянно приходится доливать жидкость в бачок гидравлической системы, значит, где-то происходит ее утечка. Нужно проверить целостность шлангов, выявить и заменить изношенные сальники и уплотнения в рейке, насосе и распределителе. Износ сальников и уплотнительных колец происходит естественным образом из-за трения подвижных деталей и воздействия давления и высокой температуры. Процесс их изнашивания заметно ускоряет ржавчина на деталях рейки, которая может появляться в результате попадания влаги через порванный пыльник.

Заедание руля

Такая неисправность может быть вызвана разными причинами. Для ее выявления требуется комплексная дефектовка рулевого управления в автосервисе. Не исключено, что ситуация достигла критического уровня, поэтому ремонт следует произвести как можно скорее.

Профилактические мероприятия

Исключить полное появление стуков в рулевой рейке достаточно сложно, но можно (если соблюдать несложные правила). Среди основных профилактических мер выделяют:

• Полное игнорирование резких торможений и стартов (конечно если не существует риск ДТП), так как агрессивные маневры сильно изнашивают механизмы рулевой.
• Не стоит использовать бордюр как отсечку во время парковки, потому что незначительные удары колесом о него впоследствии скажутся весьма плачевно.
• То же самое касается и наезда на поребрик и подобные сложно преодолимые препятствия.
• Преодоление неровностей дорог в виде ям, ухабов, лежащих полицейских, следует проводить на минимальных скоростях. Не стоит придерживаться правила: «больше скорость – меньше кочек». Любая кочка на скорости – это сильнейший удар по рулевой.
• Постоянный контроль за состоянием сальников и пыльников на рулевых механизмах.
• Диагностика при проявлении малейших признаков неисправности.

Непопулярные причины стуков

Совсем нелишним будет проверить кронштейн стабилизатора поперечной устойчивости. Деталь эта состоит из втулок на основе металла и резины, которые развернуты в разные стороны и соединены тонким перешейком. Чаще всего ломается именно он. По неровным дорогам на мелких кочках и на поворотах можно слышать стук.

Для правильного диагноза одной рукой надо подергать за конец стабилизатора. Это лучше получится, если колеса будут вывернуты в правую сторону.

Ещё по теме: Размеры шин Hyundai Solaris — Таблицы размеров

Бывает, что изнашиваются опоры мотора. Двигатель активно перемещается на увеличении скорости, на неровностях. В определенные моменты он достает до кузова генератором и поддоном картера. В результате — стук. Об этом источнике стуков догадываются нечасто. Многие меняют подвеску, но замена передней подвески ничего не дает в этом случае.

Распространенные причины возникновения стука в рейке

Распознать стук рейки может любой автомобилист, даже если он не обладает особыми навыками и солидным опытом вождения.

Почему стучит рулевая рейка? Существует ряд факторов, которые могут стать причинами данного явления. Чаще всего в постукивании рулевой рейки виноваты:

• Плохо затянутые гайки и болты, служащие крепежами (в данной ситуации для устранения стука будет достаточно подтянуть все крепежи);
• Изношенная или поврежденная опорная втулка из пластика с любой стороны элемента. При езде по дороге с ямами возникает люфт, вызывающий стук;
• Ржавление, пагубно повлиявшее на втулку и спровоцировавшее люфт (чтобы обезопасить авто, придется заменить поврежденную деталь);
• Изношенные или стертые защитные чехлы из резины. Из-за отсутствия барьера в механизм попадает пыль, что чревато повреждениями опоры скольжения и рейки.

Последствия неисправности рулевой рейки

Также водителей часто интересует вопрос о том, чем грозит неисправность рулевой рейки, и можно ли ее использовать в таком состоянии? И чтобы понять последствия, достаточно знать функцию рулевой рейки.

То есть, первое чем грозит выход из строя рейки — нарушение управления автомобилем. И если на начальной стадии (когда рейка только начала скрипеть и/или гудеть) она еще будет выполнять свои функции, то при ее полном выходе из строя водитель может полностью потерять контроль над автомобилем!

При выявлении неисправности рулевой рейки необходимо не затягивать с диагностикой и выполнением ремонтных работ!

Как устранить стук

Когда эта деталь начинает постукивать, необходимо незамедлительно взяться за проведение, как минимум, частичной диагностики систем автомобиля. Конечно же, чтобы определить источник проблемы, нужно хорошо разбираться в автомобильном деле.

Рейка состоит из таких деталей, как золотниковый механизм, зубчатый вал и опорная втулка.

Чтобы устранить стук нужно соблюдать определенный алгоритм ремонтный работ:

• Сначала рейка должна быть полностью демонтирована, а ее детали тщательно очищены от различных загрязнений, накопившихся в процессе эксплуатации автомобиля;
• Если есть необходимость замены изношенных деталей, то желательно провести ее незамедлительно;
• Сам зубчатый вал также подлежит полной диагностике.

Чтобы устранить стук вам понадобится специальный ремонтный комплект, в котором собраны все необходимые детали на замену: уплотнители кольца, сальники или же та самая втулка. Для демонтажа данной рулевой детали нужно загнать автомобиль на яму и приподнять его снизу, используя домкраты. Теперь снимаем защиту двигателя, а потом специальную теплоизоляционную пластину детали и откручиваем все крепежные детали, благодаря которым рейка закреплена на своем месте.

Вот теперь можно спокойно снять эту деталь и определить, почему присутствует стук в рулевой рейке. Также я советую снимать ее только вместе с ее рулевыми тягами, так как, в таком случае, установка новых пыльников будет более удобным процессом. Также это позволит добиться фактически идеальной герметичности при их натяжении на соответственные выступы на тягах.

Теперь отвинчиваем саму рейку от ее тяг при помощи отвертки плоского типа. Откручиваем заглушку зубчатого вала, которая изготовлена из пластика, расположенную снизу. Также откручиваем стопорную гайку, чтобы снять стопорное кольцо и выбить сам вал из его законного места. Только после этого можно вытащить нижний сальник. Кстати, стук в рулевой рейке может появиться также из-за изношенности этого элемента.

После снятия нижнего сальника переходим к постукиванию стопорного штифта, блокирующего верхний сальник, с целью его последующего извлечения. Сейчас нужно провернуть стопорную заглушку, чтобы вытащить стопорное кольцо за соответственную проволоку, которая станет весьма заметной, как раз во время прокручивания. Вытаскиваем рейку справа и снимаем сальник вместе с втулкой. После извлечения двух последних элементов можно вытащить саму пружину и механизм пружинного типа.

После разбора рейки я рекомендую тщательно отмыть все ее элементы от загрязнений и проверить на наличие механических повреждений, которые и могли вызвать стук в рулевой рейке. В случае наличия повреждений непосредственно на поверхности рейки, скорее всего, ее нужно будет целиком заменить новой.

Определив, почему появился стук в рулевой рейке ее, конечно же, следует собрать обратно. Не забудьте предварительно хорошенько смазать внутренний сальник специальной смазкой. Только после этого устанавливайте его на свое место, но только через правую сторону так, чтобы пружина «смотрела» вниз. Помещаем рейку в корпус и надеваем пластиковую втулку обратно на правый сальник, не забывая вновь смазать все эти элементы при помощи смазки. Чтобы сальник «сел» на свое место его нужно будет легко подтолкнуть.

Ставим обратно заглушку и фиксируем ее при помощи стопорной проволоки. Нижний сальник нужно одеть на зубчатый вал. Теперь рейку следует установить в среднее положение. Вставляем смазанный вал в посадочное место, и аккуратно размещаем верхний сальник, постукивая по нему сверху молотком, но не сильно. Устанавливаем стопорное кольцо и закручиваем нижнюю стопорную гайку, подшипник, а также заглушку. Только после всего этого устанавливаем сам прижимной механизм вместе с пружиной и заглушкой. Желательно эти элементы затянуть, как можно сильнее. Теперь можно спокойно установить рейку обратно на автомобиль.

Разновидности

Как проверить исправность её расскажу чуть позже, начну с разновидностей:

• Самая простая, которая может называться прародительницей остальных видов, это механическая конструкция. Дополнительного усиления передачи усилий она не предусматривает.
• Гидравлический механизм, сегодня наиболее распространенный вариант. Называют еще рейка с ГУР. К привычному механическому управлению добавлена гидравлическая усиливающая система. Поворачивая руль, водитель задействует гидроусилитель, который дает дополнительное усиление передаваемой нагрузки, снижая затраты усилий водителя.
• Рейка с электрическим усилением (ЭУР), добавляет усилие за счет электрического мотора. Мотор запускается, как только водитель начинает крутить руль и срабатывает датчик поворота. Как и гидроусилитель ЭУР не требует от водителя приложения особых усилий к рулевому колесу.
• Комбинированная электрогидравлическая рейка называется гибридной, имеет оба варианта усиления. Она не имеет недостатков гидравлического варианта, однако её стоимость намного выше.

Разбираем рейку

Разбираем рейку

Для разборки рейки необходимо сначала открутить от нее рулевые тяги при помощи отвертки, после чего необходимо снять пластиковую заглушку на зубчатом валу

Открутите стопорную гайку и демонтируйте специальное кольцо, а затем выбейте вал из посадочного места, но делайте это осторожно

Выньте нижний сальник и легкими постукиваниями вытащите стопорный штифт, отвечающий за блокировку верхнего сальника. Проверните стопорную заглушку и выньте стопорное кольцо, после чего нужно вытащить рейку через правую сторону и снять сальник с пластиковой втулкой.

Выньте сальник, заглушку, пружину и специальный прижимной механизм. После этого нужно отмыть все детали от масляного налета и загрязнений, и осмотреть все элементы на предмет повреждений или сильного износа. Все изношенные части необходимо поменять. При наличии значительных механических повреждений на поверхности рейки и шестернях зубчатого вала, придется менять всю рулевую колонку в сборе.
