Обзор сигнализации starline e90

Как правильно пользоваться?

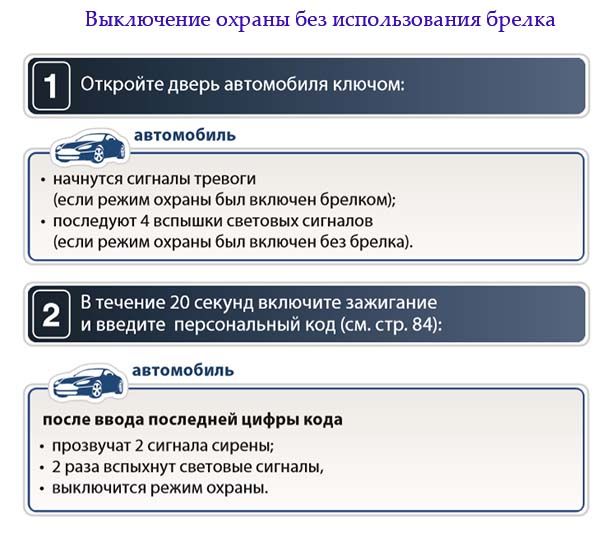

1. Дверь машины надо открыть ключом. Если активирован защитный режим, включится сирена.
2. Производится ввод пароля, который назначается при настройке. Сначала указывается цифра, соответствующая первой цифре комбинации. Зажигание выключается. Если первая цифра указана верно, то сигналка выключит функцию защиты.
3. Зажигание опять активируется. Сервисная кнопка нажимается количество раз, соответствующее второй цифре комбинации. Зажигание отключается. В подтверждение правильности ввода кода поворотные огни машины должны моргнуть дважды.
4. Процедура с включением, вводом цифры и отключением зажигания повторяется. Только теперь вводится третья цифра кода.

Канал CrossoveR 159 дал рекомендации по использованию пульта системы Старлайн Е90.

Использование и программирование брелка

Сигналка Старлайн Е90 позволяет записать в свою память не больше четырех пультов для управления.

Процедура программирования выполняется при выключенном режиме защиты:

1. Зажигание выключается, сервисная клавиша нажимается семь раз, после чего зажигание активируется.
2. Раздастся семь звуковых сигналов сирены. Это говорит о том, что система вошла в режим программирования.
3. Кратковременно нажимаются клавиши 1 и 2 на главном пульте. Чтобы внести в память сигналки вспомогательный брелок, жмутся аналогичные клавиши.
4. Если процедура выполнена верно, то раздастся один звуковой сигнал сирены, также брелок издаст мелодичный сигнал.
5. Предыдущие пункты повторяются для программирования всех пультов. Учтите, что при настройке интервал между записью пультов должен составить не более пяти секунд. Если процедура программирования завершена успешно, сирена издаст сигнал.
6. После программирования надо выйти из режима настроек, для этого следует выключить зажигание. Если процедура выполнена верно, поворотные огни машины моргнут трижды.

Фотогалерея «Основные команды пульта»

Длительность нажатия играет важную роль при выполнении функции:

• один короткий клик – кратковременное нажатие одной или нескольких клавиш, продолжительность должна составить не более половины секунды;
• одно длительное нажатие – клик и удержание одной или двух клавиш до момента, пока брелок не издаст мелодичный сигнал;
• двойной клик – два нажатия на одну клавишу на протяжении половины секунды;
• последовательный клик – два нажатия клавиши, при этом первое будет длительным, а второе – кратковременным.

Схема подключения сигнализации Старлайн Е90 с автозапуском

Для установки сигнализации Starline E90 на авто потребуется:

• набор ключей с накидными головками;
• дрель со сверлами;
• набор для пайки: паяльная лампа, канифоль, олово и т.д.;
• термоусадочные трубки, изоляционная лента.

Есть несколько основных моментов, которые следует учесть во время монтажа, неважно, производится установка на ВАЗ или Nissan Terrano. Автосигнализация устанавливается исключительно на автомобили с электрической цепью в 12 вольт

Главный блок желательно разместить в месте, защищенном от вибраций. Наиболее предпочтительным является место установки под приборной панелью – это гарантирует скрытость от посторонних взглядов, а также минимальную длину соединительных проводов. Фиксация блока происходит при помощи саморезов или двустороннего скотча, чтобы исключить вероятность самопроизвольного перемещения

Автосигнализация устанавливается исключительно на автомобили с электрической цепью в 12 вольт. Главный блок желательно разместить в месте, защищенном от вибраций. Наиболее предпочтительным является место установки под приборной панелью – это гарантирует скрытость от посторонних взглядов, а также минимальную длину соединительных проводов. Фиксация блока происходит при помощи саморезов или двустороннего скотча, чтобы исключить вероятность самопроизвольного перемещения.

Датчик температуры двигателя необходимо крепить на его корпусе, одном из болтов М6. Желательно присоединять его ближе к крышке картера, а не головке цилиндров.

В подкапотном пространстве также монтируется сирена. Основное условие – избежать попадания влаги, а также разместить ее вдали от больших источников тепла, чтобы исключить оплавление рупора. Также провода подключения сирены не должны быть доступны из-под машины, чтобы злоумышленник не мог обрезать их.

Датчик удара размещается вблизи центральной стойки. Желательно смонтировать его так, чтобы можно было получить доступ к настройкам чувствительности если он срабатывает слишком часто.

Сервисная клавиша Valet устанавливается в доступном, но скрытом от глаз месте. Подойдут внутренние стороны карманов для мелочевки, центральный тоннель между сиденьями, плоскость под декоративными заглушками передней панели и т.д.

Также для подключения и настройки автоматического запуска на автомобилях, оснащенных механической КПП, потребуется программирование нейтрали и подключение концевиков к ручному тормозу. Если машина оборудована автоматической коробкой передач, то владелец обязательно должен переводить рычаг в положение паркинг, иначе автозапуск не будет произведен.

Сначала монтируются все узлы, а затем система подключается согласно схеме, указанной далее. Питание осуществляется по двум основным проводам:

• черный. Отрицательный контакт, который необходимо прикрепить к кузову автомобиля, это масса;
• красный. Плюсовой провод, который рекомендовано подключать к аккумуляторной батарее или замку зажигания;

Если автомобиль можно завести при помощи кнопки Старт, то подключение осуществляется несколько другим образом:

• красный контакт крепится к аккумулятору, однако через предохранитель, рассчитанный на силу тока не более 30-ти ампер;
• провод синего цвета подключается к педали тормоза;
• желто-черный кабель присоединяется к кнопке старта;
• желтый и зеленый контакт остаются незадействованными.

• красный провод подключается к батарее;
• желтый кабель к системе зажигания;
• зеленый – к выходу АСС;
• синий является дублирующим;
• черно-желтый контакт подсоединяется к стартеру.

Расширенный функционал

Сигнализация оснащена несколькими гибко программируемыми слаботочными каналами, у которых возможна произвольная установка условий и длительности срабатывания. При программировании допускается комбинирование нескольких условий. Это позволяет реализовывать при установке сигнализации:

1. «Пробуждение» и «засыпание» штатных цепей автомобиля перед и после автозапуска.
2. Автоматическую доводку стекол, складывание и раскладывание зеркал.
3. Включение отопителя салона с задержкой относительно момента автозапуска.
4. Управление подогревом сидений.
5. Блокировку на автозапуске автоматически зажигающегося ближнего света или дневных ходовых огней.

Эти функции облегчают интеграцию сигнализации в проводку автомобилей с управляемой по CAN-шине бортовой электроникой, делают эксплуатацию более комфортной.

Ремонт брелка StarLine E90 своими руками

Иногда владелец испытывает проблемы с сигнализацией и требуется разобраться с неисправностью. К примеру, автомобиль не видит брелок с обратной связью или не реагирует на команду. Соответственно, машина не открывается, не заводится, а также не получается выбрать необходимый режим охраны. В этом случае нужно проверить состояние питающего элемента пульта, возможно именно из-за слабого сигнала и заменить батарейку в случае необходимости.

Более того, если автомобиль плохо ловит пульт, то в этом может быть вина приемопередатчика, расположенного вблизи металлических деталей, создающих помехи. Его необходимо поставить в более защищенное место.

Также бывают варианты, когда автосигнализация срабатывает самопроизвольно. Причиной такого поведения является слишком чувствительный датчик удара. Обе ступени (удар и взлом) можно настроить при помощи стандартной отвертки, добравшись до самого датчика (на нем есть специальные регуляторы).

Если сигнализация не работает, а также проявляются дополнительные программные ошибки, то лучше всего провести сброс на заводские настройки. После этого большинство проблем должно исчезнуть, но если исправить их не получилось, то лучше отвести автомобиль в специализированный сервис, где квалифицированные специалисты разберутся в вопросе и устранят все неполадки, возможно отходит масса или где-то есть плохой контакт.

Разборка происходит следующим образом: раскручиваем брелок и извлекаем старый дисплей, отсоединив его от шлейфа. Далее может потребоваться подогнуть контакты, чтобы они не упирались в саму плату. Теперь нужно пролудить все контакты на брелке для лучшей передачи импульса и припаять дисплей к шлейфу. После сборки пульт должен работать исправно.

Город	Стоимость, оригинал (рублей)
Москва	9000
Санкт-Петербург	8900
Волгоград	8700
Екатеринбург	8600

Ошибки установки

Во время монтажа автомобильной сигнализации «Старлайн Е90» категорически запрещается:

• Размещать в непосредственной близости от выпускного коллектора температурный датчик двигателя, поскольку это может стать причиной выхода его из строя.
• Сжимать корпус датчика при закреплении болтов.

Отличительными чертами охранных систем «Старлайн» является простота их использования. Подключение дополнительных модулей управления осуществляется за счёт аппаратного и программного обеспечения. К числу таких модулей относят специальные датчики, средства диагностики и мобильные устройства контроля.

Установка сигнализации «Старлайн» может проводиться вручную владельцем автомобиля. Противоугонный комплекс отличается невысокой ценой, но при этом обладает широким функционалом, которому могут позавидовать дорогостоящие аналоги. Подобные преимущества сделали устройство «Старлайн Е90» одним из лидеров продаж на рынках охранных автомобильных систем. Отличительной чертой системы является низкий уровень энергопотребления — все модули сохраняют свою работоспособность даже в случае длительного простоя автомобиля без эксплуатации.

Настройка периодического автозапуска

Периодический автозапуск у Старлайн E90 стартует от момента активации соответствующего режима («Песочные часы» или «Градусник»). После того, как соответствующая иконка будет выбрана, брелок отобразит текущую настройку периодического запуска:

Видео: Запуск по температуре Е90/91

https://youtube.com/watch?v=G2UOKsmmnyo

• Для «Песочных часов» можно задать интервал от 4 до 24 часов с шагом 2 часа, варианты циклически меняются нажатиями кнопки 1.
• Для «Градусника» можно установить температуру от -27 до -3 градусов с шагом 3 градуса.

Выбрав нужное значение, длительно нажмите кнопку 1. Через несколько секунд после этого двигатель запустится в первый раз, дальнейшие запуски будут проходить согласно настройкам до момента отключения периодического запуска.

При этом отнюдь не обязательно, чтобы на момент автозапуска брелок имел устойчивую связь с центральным блоком сигнализации. Это же касается и автозапуска по будильнику, что является серьезным плюсом в сравнении с сигнализациями, где именно брелок каждый раз подает команду на запуск.

Функции управления

После ввода номера автомобиля все доступные для автомобиля функции будут включены по умолчанию.

Для изменения установленных функций выберите порядковый номер функции (см. таблицу 5) с помощью кнопок 1 и 4. Включить или отключить функцию можно с помощью короткого нажатия кнопок 2 и 3. Для включения функции выберите значение 1, для отключения — 0.

Для перехода к подменю «Статусные функции» нажмите коротко кнопки 1 и 4.

Для выхода в главное меню нажмите коротко кнопки 2 и 3.

Таблица 5. Функции управления

№ функции	Значение функции
1	Закрыть ЦЗ
2	Открыть ЦЗ
3	Закрыть ЦЗ при постановке на охрану штатной системой охраны
4	Снятие штатной системы с охраны
5	Управление аварийной сигнализацией
6	Отпирание багажника
7	Закрывание стекол
8	Включение штатного предпускового подогревателя
9	Отключение штатного предпускового подогревателя
10	Складывание зеркал
11	Имитация двери водителя
12	Запуск двигателя
13	Остановка двигателя
14	Блокировка двигателя
15	Считывание VIN номера
16	Запрет запуска
17	Обход штатного иммобилайзера

OUT — Меню настройки выходов

На каждый выход может быть назначена любая из функций из таблицы 7. Соответствие номеров параметров и выходов и их назначения, установленные по умолчанию, приведены в таблице 6.

Таблица 6. Настройки выходов

№ параметра	Разъем	Контакт	Цвет провода	№ функции ()	Значение функции	Примечание
1	Х1	1	синий	4	ЦЗ открыть
2	4	зеленый	3	ЦЗ закрыть
3	Х2	3	зелено-черный	1	световые сигналы
4	зелено-желтый
4	Х3	1	черно-белый	23	статус охраны
5	2	черно-красный	18	блокировка двигателя
6	4	розовый	17	выход на модуль обхода (аналог или шина Fortin)
7	5	желто-оранжевый	27	управление кодовым реле R4
8	6	серый	7	выход управления сиреной
9	7	желто-черный	20	отпирание багажника
10	8	желто-красный	8	двухшаговое отпирание дверей
11	9	желто-белый	19	имитация открытия двери
12	10	синий	21	функция «комфорт»
13	Х4	1	синий	12	аксессуары	Режим работы зависит от настройки SF-2: при значении 1 (замок зажигания) — аксессуары при значении 2 (кнопка СТАРТ/СТОП) — имитация педали
14	2	желтый	9	зажигание 1
15	3	зеленый	10	зажигание 2
16	4	черно-желтый	14	стартер	Режим работы зависит от настройки SF-2: при значении 1 (замок зажигания) — стартер при значении 2 (кнопка СТАРТ/СТОП) — кнопка СТАРТ/СТОП
17	5	оранжевый	22	блокировка стартера
18	Х5	7	сине-красный	25	альтернативное управление световыми сигналами (модуль 2CAN+2LIN) или запуск предпускового подогревателя (модуль аналоговых каналов)	Доступно если установлен модуль аналоговых каналов и модуль 2CAN+2LIN
19	8	желто-красный	24	альтернативное управление ЦЗ (модуль 2CAN+2LIN) или статус метки (модуль аналоговых каналов)

Таблица 7. Функции, назначаемые на выходы

№ функции	Значение функции
1	Световые сигналы
2	Световые сигналы (альтернатива)
3	Закрыть ЦЗ
4	Открыть ЦЗ (все двери)
5	Открыть дверь водителя
6	Открыть ЦЗ (альтернатива)
7	Сирена
8	Клаксон
9	Зажигание 1
10	Зажигание 2
11	Зажигание 2, не выключено на время работы стартера
12	Аксессуары
13	Аксессуары, не выключено на время работы стартера
14	Стартер
15	Имитация педали тормоза
16	Кнопка СТАРТ/СТОП
17	Модуль обхода
18	Блокировка двигателя
19	Имитация открытия двери
20	Отпирание багажника
21	Комфорт
22	Блокировка стартера
23	Статус охраны
24	Статус метки
25	Запуск предпускового подогревателя
26	Статусный светодиод
27	Управление кодовым реле R4
28	Управление Webasto по шине WBUS
29	Управление модулем обхода по шине DataLink

IN — Меню настройки входов

На каждый вход может быть назначена любая из функций из таблицы 9. Соответствие номеров параметров и входов и их назначения, установленные по умолчанию, приведены в таблице 8.

Таблица 8. Настройки входов

№ параметра	Разъем	Контакт	Цвет провода	№ функции ()	Значение функции	Примечание
1	Х3	11	желтый	4	зажигание
2	12	сине-красный	8	стояночный тормоз
3	13	оранжево-белый	3	багажник
4	14	оранжево-фиолетовый	9	педаль тормоза
5	15	сине-черный	1	двери
6	16	оранжево-серый	2	капот
7	Х5	1	оранжево-белый	16	световые сигналы для аналогового Slave	Доступно если установлен модуль аналоговых каналов
8	2	оранжевый	14	закрыть ЦЗ для аналогового Slave
9	3	коричневый	15	открыть ЦЗ для аналогового Slave
10	4	коричнево-белый	17	«личинка» замка для аналогового Slave
11	5	серый	6	контроль свечей накала
12	6	сине-красный	13	запуск предпускового подогревателя

Таблица 9. Функции, назначаемые на входы

№ функции	Значение функции
1	Двери
2	Капот
3	Багажник
4	Зажигание
5	Сервисная кнопка
6	Контроль свечей накала
7	Паркинг
8	Стояночный тормоз
9	Педаль тормоза
10	Доп. датчик 1
11	Доп. датчик 2
12	Запрет запуска двигателя
13	Запуск предпускового подогревателя
14	ЦЗ закрыть для аналоговый Slave
15	ЦЗ открыть для аналогового Slave
16	Световые сигналы для аналогового Slave
17

Настройка брелка сигнализации

После установки автосигнализации Старлайн Е90 можно приступить к настройке пользовательских функций. Все они выполняются через брелок, соответственно, потребуется привязка пульта. Для того, чтобы привязать брелок, необходимо войти в режим записи. Для этого потребуется выключить зажигание и семь раз нажать сервисную клавишу Valet.

Данная клавиша расположена в местах, скрытых от глаз злоумышленников. Потребуется проверить: карманы дверных карт с внутренней стороны, центральный тоннель между передними сиденьями, пространство вокруг рулевой колонки и педального узла. Место под декоративной крышкой передней панели возле блока предохранителей.

Необходимо нажать сервисную кнопку Valet семь раз, после чего включить зажигание. Автомобиль издаст семь звуковых и световых сигналов, подтверждающих переход в нужный режим. На брелке нужно зажать первую и вторую кнопку вплоть до мелодичного сигнала пульта. Аналогичным образом можно привязать запасной брелок, главное чтобы интервал между действиями не превышал пяти секунд. Выход из режима настроек осуществляется путем выключения зажигания, после которого автомобиль трижды моргнет фарами.

Как выставить время

• на брелке необходимо нажать и держать четвертую клавишу вплоть до длительного, а потом до короткого сигнала;
• теперь на экране необходимо выбрать функцию 1, а потом еще раз нажимаем четвертую кнопку;
• далее следует настройка года, затем месяца и числа, а после включаются часы. При помощи второй кнопки данное значение увеличивается, а при помощи первой – уменьшается. Выставляем нужный параметр, а после переходим к настройке минут и аналогично корректируем данный показатель. Чтобы убрать режим настройки ничего делать не надо – выход и запоминание параметров произойдет автоматически спустя пять секунд.

https://youtube.com/watch?v=LAlgi29LIjA

Настройка чувствительности датчика удара

Сигнализация оснащена двухуровневым датчиком удара, включающимся при повреждении авто или попытках взлома. Если он срабатывает слишком часто, значит необходимо настроить чувствительность. Для этого потребуется добраться до самого датчика и осуществить регулировку. Прибор крепится вблизи передней стойки, как правило, до него можно добраться без особых хлопот. Регулировка чувствительности осуществляется при помощи стандартной отвертки (на корпусе датчика расположены два регулирующих винта). Их необходимо поворачивать, одновременно постукивая по кузову машины для определения оптимальной чувствительности.

Дистанционный запуск двигателя

Автосигнализация позволяет заводить мотор дистанционно, прогревая его как раз к приходу владельца. Есть несколько способов провести автозапуск, однако во всех случаях автомобиль должен быть закрыт, зажигание выключено, включена нейтральная передача, а ручной тормоз – затянут.

Можно запускать машину автоматически, спустя определенный промежуток времени. Для этого необходимо установить курсор на иконку песочных часов, а затем нажать первую клавишу. При этом автомобиль один раз моргнет фарами. Каждое последующее нажатие позволяет выбрать требуемый промежуток времени (с шагом два часа). Длительное нажатие первой кнопки подтверждает активацию.

Можно запрограммировать авто на автоматический пуск в требуемое время суток. В этом случае курсор устанавливается на пиктограмму часов, а затем нажимается первая кнопка. На экране должен загореться символ колокольчика, подтверждающий активацию функции.

Как открыть багажник

У сигнализации Старлайн Е90 имеется дополнительный канал, позволяющий запрограммировать различные второстепенные функции. Одной из них является дистанционное открытие багажника непосредственно с брелка. Для активации этой опции необходимо нажать на брелке вторую кнопку длительно, а затем первую клавишу коротко. После этого автомобиль и брелок издадут по три звуковых сигнала, а отсек багажника разблокируется.

Как включить звук на брелке

Для более удобного управления сигнализацией в тихое время суток, предусмотрено включение и выключение звуковых оповещений от брелка. Перейти в режим настройки можно следующим образом:

• необходимо нажать и удерживать четвертую кнопку до одного длительного и двух коротких звуковых сигналов;
• после этого нужно выбрать функцию №4, где нажатиями третьей и второй клавиши выставить требуемый параметр (Груб., Слаб. Или Вибр.).

Однако, заводскими настройками не предоставляется возможность отрегулировать громкость сирены.

Комплектность системы

В комплектацию Starline вошло все необходимое для ее полноценного использования. Каждый водитель после правильной установки сможет легко управлять противоугонной системой.

• блок управления;
• силовой модуль;
• основной и дополнительный брелоки;
• провода;
• реле с колодкой;
• кнопка «Сервис»;
• датчик температуры мотора;
• светодиоид состояния сигнализации;
• переходник для специальных датчиков;
• выключатель капота;
• инструкция пользователя.

Для обеспечения безопасности перед применением автозапуска стоит убедиться, что включен стояночный тормоз, а для работы двигателя имеется все необходимое – топливо, масло, смазочные материалы.

При покупке Старлайн владельцам авто предоставляется 80% скидка на страхование КАСКО от риска хищения. Также для удобства пользователей работает круглосуточная техническая поддержка.

Функционал сигнализации

«Старлайн Е90» инструкция по эксплуатации позиционирует как современную систему, разработка функций и опций которой осуществлялась на основе инновационных технологий и решений. Основные функции автосигнализации «Старлайн»:

• Электронный взлом системы невозможен благодаря диалоговой защите с использованием индивидуальных ключей.
• Телематический опцион даёт возможность дистанционного контроля автомобиля, определения его местоположения и координат.
• Канал связи контролируется автоматически, при этом владелец машины может проверять расположение брелока сигнализации «Старлайн Е90» и определять, находится ли он в зоне действия трансивера системы или нет.
• Эффективность работы автомобильной сигнализации не снижается даже при условии её эксплуатации в городских условиях, что сопровождается большим количеством радиопомех. Уникальный многоканальный узкополосный трансивер обеспечивает защиту от помех.
• Возможность автоматического и дистанционного запуска двигателя доступна благодаря функции автозапуска «Старлайн Е90». Зажигание мотора может выставляться по времени или определённой температуре.

• Датчики удара и наклона фиксируют изменение положения автомобиля в пространстве и оповещают владельца в случае поднятия машины при помощи домкрата или её эвакуации посредством другого транспортного средства.
• «Старлайн Е90» может эксплуатироваться в суровых климатических условиях.
• Сервисные каналы системы и все её параметры легко программируются владельцем авто под собственные нужды.
• Дизайн системы и технологии, использованные при её создании, защищены авторскими правами и патентами.
• Минимальное потребление энергии.

Инструкция по установке

Устанавливать автосигнализацию можно самостоятельно, но будет лучше осуществить монтаж с помощью специалистов. В первом случае руководство по установке автомобильной сигнализации Старлайн А92 Can нужно обязательно внимательно читать до начала выполнения работ. Инструкцию к автомобилю желательно перечитать заранее или держать поблизости. Если она отсутствует, можно скачать из интернета.

Пошаговая установка автосигнализации выглядит так:

1. Размещаем центральный блок в скрытном месте. Это может быть область под приборной панелью, главное — избегать влаги и тепла. Закрепить его можно с помощью саморезов или скотча.
2. На лобовом стекле закрепляем модуль приемопередатчика. Расположить антенну нужно таким образом, чтобы до металлических деталей кузова, датчиков дождя и освещенности оставалось не меньше 5 см. В местах нанесения тонировки или солнцезащитной полосы размещать нельзя.
3. Сирена располагается под капотом машины вдали от источников тепла и влаги рупором вниз.
4. Датчик удара нужно зафиксировать металлической стяжкой или скотчем на металлической поверхности.
5. Температурный датчик закрепляется с помощью кабельных стяжек на патрубке системы охлаждения рядом с блоком двигателя. Можно разместить на металлических деталях, примыкающих к двигателю, с помощью отвертки М6. Нельзя устанавливать вблизи выпускного коллектора. От правильно выбранного места будет зависеть корректность включения.
6. Светодиодный индикатор устанавливается на видном месте приборной панели.
7. Скрытная кнопка должна быть установлена в доступном месте, но не бросаться при этом в глаза.

Расположение кнопок на брелке для настройки функций

Настройка автозапуска

Интеллектуальный запуск Starline A92 Dialog позволяет настроить автоматический запуск двигателя с помощью брелка по:

• времени;
• температуре;
• будильнику.

Прежде чем выполнить программирование, на машинах с МКПП нужно перевести коробку передач в программную нейтраль. Подробнее о том, как это сделать, описано в инструкции. Машины на автомате переводятся в положение парковки. Чтобы автомобиль не тронулся с места в момент установки, следует поставить его на ручник. Капот и багажник должны быть закрыты.

Настройка автозапуска по времени

Пошагово программирование выглядит так:

1. Нажимаем иконку с изображением часов.
2. Затем — клавишу 3. Этой же кнопкой сразу после включения опции осуществляется регулировка времени автозапуска.
3. При повторном нажатии этой комбинации можно продлить время автозапуска.

Для отключения настраиваемой функции используем комбинацию — единица (продолжительно) и четверка (недолго). Можно выбрать другой вариант — изображение вентилятора с лопастями и двойка.

Настройка запуска по температуре

Можно выбрать из запрограммированных температурных режимов тот, который вам идеально подходит. После чего запрограммировать время, через которое будет включаться режим. Самый короткий интервал между запусками составляет 1 час.

Настройка выполняется нажатием на изображение термометра и тройку. Автомобиль мигнет фанарями, а на брелке высветится температура, которая должна быть для осуществления автозапуска. После чего на экране будет отображено текущее время. Чтобы отключить опцию, надо выставить курсор пульта на индикатор в виде термометра.

Настройка запуска по будильнику

Для настройки достаточно выполнить нажатие на изображение часов и тройку. После чего установить нужное время. Чтобы отключить опцию автозапуска, надо выставить курсор пульта на индикатор в виде часов.

Возможные неисправности

При самостоятельной настройке автозапуска владелец машины может столкнуться с неисправностями, которые могут быть вызваны некорректной установкой охранной системы.

Для исправления достаточно еще раз внимательно перечитать техническую документацию. Возможно, не была соблюдена программная нейтраль. Иногда проблема связана с первоначальной неисправностью датчиков. В таком случае нужно решать вопрос со специалистами.

Наличие функции автозапуск в охранной системе starline повышает удобство пользования автомобилем, так как водителю нет необходимости тратить свое время, ожидая когда двигатель достигнет температуры достаточной для движения. Автосигнализация позволяет не только заводить мотор дистанционно, но и обеспечивает его запуск через определенные промежутки времени. Также имеет функции автоматического старта силовой установки в зависимости от температуры либо в определенное время по будильнику.

Как отключить сигнализацию

В случае если пульт утерян, предусмотрено аварийное отключение сигнализации. Владелец авто должен открыть дверь авто при помощи ключа. Далее, не более чем через 20-ть секунд, включить зажигание и нажать сервисную кнопку три раза – так автомобиль перейдет в особый режим. Снова выключить зажигание – если все прошло успешно, то автомобиль два раза издаст звуковой сигнал.

Если выбран режим аварийного отключения путем ввода персонального кода, алгоритм действий иной:

• дверь открывается ключом;
• за 20 секунд включается зажигание, а сервисная кнопка валет нажимается количество раз, равное первой цифре кода;
• теперь зажигание нужно заглушить. Если код двузначный, то процедура повторяется, только кнопку Valet нужно нажать уже другое количество раз (равное второй цифре кода). Если код трехзначный – то следует и третий этап.

Программирование функций

Автосигнализация Старлайн Е90 обладает большим количеством функций, позволяющих менять пользовательские настройки и существенно облегчить жизнь владельцу. После ее установки можно прописать ряд команд, отвечающих за выполнение тех или иных команд.

1. функция передачи информации дает возможность найти потерянный брелок. Это возможно в том случае, если пульт расположен в зоне действия антенного адаптера.
2. функция защиты при помощи сложной кодировки и многоступенчатой блокировки авто, мешающей злоумышленнику похитить транспортное средство.
3. наличие GSM-модуля позволяет отдавать команды авто при помощи телефонного звонка или через СМС, а также отслеживать его текущее месторасположение.
4. специальная прошивка позволяет защитить сигнал от негативного влияние радиопомех. Это сильно помогает в городских условиях среди множества железобетонных конструкций, гасящих радиосигнал.
5. владелец авто с сигнализацией Старлайн Е90 может выставить настройки удаленного запуска. Автомобиль будет заводиться, если нажимать определенную комбинацию клавиш, по истечению какого-то промежутка времени, будильнику или достижению определенной температуры. Для этого автомобиль должен быть поставлен на нейтраль, а ручной тормоз – поднят в рабочее положение.
6. система оснащена датчиками удара и наклона, которые имеют две ступени срабатывания и способны оповестить владельца о попытках проникновения в салон или ударе автомобиля. Если система срабатывает слишком часто и горит иконка тревоги, то можно настроить альтернативную чувствительность (для этого на датчиках имеются специальные регулировки).
7. дополнительно имеются другие параметры (к примеру, турботаймер), которые настраиваются согласно специальной таблице.

Сброс настроек сигнализации Starline

Для того чтобы перезапустить систему, тем самым вызвав обнуление параметров, потребуется наличие ключа от авто и сервисной кнопки Валет. Секретная клавиша полностью скидывает настройки режима. При установке постарайтесь узнать место монтажа кнопки.

Если сигнализацию Starline ставили до вас, то следует поискать клавишу в таких местах:

• центральная консоль, под декоративным пластиком близи рулевой колонки;
• возможно расположение кнопки под перчаточным ящиком или в отсеке;
• возле пепельницы;
• иногда кнопка сброса может располагаться внутри кармашков для мелочей;
• вблизи центрального тоннеля, между сиденьями;
• клавиша может быть рядом с коробкой предохранителей;
• в непосредственной близости от педального узла;
• размещают кнопку на дверных картах.

1. Вставляем ключ и включаем зажигание автомобиля.
2. Жмем сервисную кнопку Valet 10 раз.
3. Выключаем зажигание. Сигнализация издаст десять коротких звуков, мигнет фарами, оповещая владельца о том, что машина осуществила вход в специальный режим обнуления настроек.
4. Жмем еще один раз клавишу Валет, слышим дополнительный сигнал системы.
5. Чтобы сбросить все установленные параметры, жмем первую кнопку на брелке Старлайн. Короткий мелодичный сигнал говорит водителю о том, что перезагрузка режима завершена.
6. Выход из программы осуществляется повторным включением зажигания. Переход также завершается автоматически, если водитель ничего не нажимает на протяжении 10 секунд. Для подтверждения удачного исхода автомобиль пять раз мигнет габаритными огнями, а брелок издаст соответствующий звук.

Программирование курсорным способом

Курсорное программирование, появившееся еще в первых поколениях StarLine, используется и здесь. Для вызова курсорного режима нужно удерживать кнопку 2 или 3 до двух звуковых сигналов, после чего мигающий курсор установится на первой иконке. Перемещать его можно кнопками 2 и 3, включение/выключение осуществляется по кругу нажатием кнопки 1.

Значение иконок:

• «Часы» — режим автозапуска с брелока по будильнику.
• «Песочные часы» — периодический автозапуск по таймеру.
• «Градусник» — повторный автозапуск, если температура двигателя снизится менее установленной.
• «Гаечный ключ» — перевод в сервисный режим для передачи автомобиля в ремонт без брелока.
• «Турбо» — активированный турботаймер (необходимы соответствующие подключения).
• «Авто» — автовключение сигнализации после выключения зажигания и закрытия всех дверей. Учтите, что в этом режиме есть риск закрыть машину с ключами внутри.
• «Иммо» — автоматический иммобилайзер, запуск мотора блокируется через 30 секунд после того, как зажигание будет выключено, до нажатия кнопки 2.

Настройка режимов автозапуска начинается непосредственно после выбора соответствующей иконки. Для принудительного автозапуска нужно нажать и удерживать кнопку 1, а после звукового сигнала быстро нажать кнопку 3. Эта комбинация работает и на основном, и на дополнительном брелоке. Она же позволяет продлить время автозапуска, когда мотор уже работает – таймер начнет отсчет сначала. Для остановки мотора нужно длительно нажать 1, а затем – 4 (или 2 на дополнительном брелоке).

Инструкция по эксплуатации Starline E90. Редакция №5, Сентябрь 2013 г.

Инструкция по установке Starline E90. Редакция №5, Сентябрь 2013 г.

Программирование пин-кода

Установка пин-кода брелка для экстренного отключения сигнализации необходима, так как серьезно повышает защищенность системы. В Старлайн Е90 этот код может состоять из 1,2 или 3 цифр от 1 до 6, то есть всего доступно 258 различных вариантов.

Заводское значение пин-кода – 3, он же устанавливается после сброса на заводские настройки. Стереть пин-код отдельно на Е90 невозможно.

Чтобы задать пин-код, нужно сначала задать его длину в настройках сигнализации (см. ниже), затем при вsключенном зажигании четырежды нажмите сервисную кнопку Valet. Затем включите зажигание и введите первую цифру кода:

Цифра кода	Кнопки
1	1
2	2
3	3
4	1 длительно, затем кратко
5	2 длительно, затем кратко
6	3 длительно, затем кратко

Если Вы выбрали в настройках двух- или трехзначный пин-код, повторите эти действия для последующих цифр.
