Шприцевание крестовины карданного вала

Замена крестовины

Далее будет рассмотрены ремонтные работы на ВАЗ-2107 как наиболее распространенной модели авто, оснащенного карданным валом и, соответственно, имеющей шарнирную передачу крутящего момента.

Для работы потребуется:

• ключи на 12 и 13 рожкового типа;
• ключи на 13 и 27 накидного типа;
• молоток;
• надставка;
• съемник стопорного кольца или пассатижи;
• съемник навесного подшипника.

Демонтаж

Замена крестовины карданного вала ВАЗ-2107 начинается с нанесения меток, с помощью которых отмечается взаимное расположение частей вала относительно друг друга. В некоторых случаях это позволяет избежать дальнейшей балансировки детали. Работу выполняют на подъемнике или эстакаде.

Работу начинают с демонтажа карданного вала. Перед тем, как снять кардан, рекомендуется легкими ударами молотка обстучать все имеющиеся резьбовые соединения. После этого ключом на 13 выкручивают болты крепления подвесного подшипника и гайки, крепящие вал к хвостовику. После этого деталь снимают с автомобиля.

Сняв с крестовины стопорные кольца, вал устанавливают таким образом, чтобы подлежащая замене деталь была на весу. После этого молотком и оправкой с крестовины сбивают чашки и извлекают элемент. В качестве оправки можно использовать отрезок трубы или ключ-головку подходящего диаметра. Чтобы облегчить извлечение крестовины, следует зачистить края посадочного места наждачной бумагой или напильником.

Монтаж

Перед тем, как собрать карданную передачу, следует тщательно очистить от загрязнений посадочные места крестовину и стопорных колец. Края отверстий можно обработать наждачной бумагой. Перед началом монтажа с новой крестовины необходимо снять чашечки, после чего не полностью вставить их в посадочные отверстия.

Сама крестовина вставляется в уже установленные чашечки, после чего они набиваются на нее до конца. Для удобства можно использовать мощную струбцину, позволяющую запрессовать элементы без ударных нагрузок. Аналогичным образом осуществляют монтаж крестовины с другой стороны. После этого устанавливаются стопорные кольца.

Совместно рекомендуется заменить и подвесной подшипник.

Замена подвесного подшипника карданного вала осуществляется следующим образом:

1. ключом на 27 и воротком срывают и откручивают гайку крепления вилки хвостовика;
2. съемников срывают подшипник, после чего сбивают его ударами молотка;
3. очищают посадочное место;
4. монтируют новый подшипник стопорным кольцом назад;
5. надевают пылезащитную шайбу;
6. надевают вилку;
7. затягивают фиксирующую гайку.

Аналогичным образом осуществляется замена крестовины на автомобилях «Газель» и других заднеприводных моделях. Перед тем, как проверить правильность работ на ходу, следует завести авто и понаблюдать за ним. На холостых оборотах машина не должна вибрировать и издавать посторонних стуков.

Наличие вибрации может свидетельствовать о неправильной установке деталей относительно друг друга и необходимости балансировки карданного вала.

Как правильно смазывать крестовины карданного вала

Начиная с грузовиков и внедорожников и заканчивая компактными автомобилями и седанами, система трансмиссии вашего транспортного средства помогает вам двигаться по дороге.

Также называемая карданным валом, трансмиссия отвечает за переключение вашего автомобиля с холостого хода на движение. Плохой или неисправный карданный вал может затруднить управление автомобилем. И основная причина поломок – нехватка смазывающей смеси в его соединениях.

Процедура смазывания

Рассмотрим правильную процедуру смазывания крестовин без снятия вала.

1. Очистите крестовины. Эти детали вала находятся в очень агрессивной среде, поэтому, скорее всего, они будут сильно загрязнены. Для тщательной очистки лучше всего использовать очиститель для двигателя или карбюратора. По окончанию процедуры протрите крестовины насухо.
2. Подготовьте материалы для смазывания. После очистки крестовин приготовьте смазочные материалы. Для этого открутите заглушку со шприца и пластиковую крышку с картриджа смазки. Под последней появится железный колпачок.
3. Соберите шприц. Поместите шприц в отверстие в картридже и открутите железный колпачок.
4. Процесс закачки смазки. Поместите один конец шприца в отверстие в очищенной маслёнке и начните накачивать смазку. При этом следите за тем, чтобы ручка шприца была выжата до упора. Это обеспечит полноценное проникновение смазки в него.
5. Смажьте все точки детали. Всего вал имеет 3 таких точки. Две из них находятся на крестовинах, а ещё одна – на шлицевом соединении.

С противоположной стороны крестовин начнёт выходить старая смазка. Продолжайте процедуру до тех пор, пока оттуда не покажется свежая. Отличить её от старой можно по цвету и плотности (новая смазка будет красной). Вот и всё!

Последствия игнорирования неисправности

Игнорировать смазывание крестовин может привести к самым плачевным последствиям, вплоть до полного выхода запчасти из строя и поломки вашего авто. При этом вы рискуете не только своей жизнью, но и жизнью пассажиров.

Если не проводить процедуру, вы рискуете столкнуться с такими последствиями:

Вибрации автомобиля.Изношенные уплотнения или втулки могут вызвать вибрацию карданного вала. Если вы не будете вовремя смазывать крестовины, соединения или втулки, это может привести к дальнейшему повреждению других компонентов трансмиссии

Обратите внимание, что проблемы с шинами также могут вызывать проблемы с вибрацией, но их легко отличить друг от друга. Вибрации, вызванные проблемами баланса шин, чувствительны к скорости, а вибрации карданного вала – нет.
Сложность при поворотах.Если у вас возникают проблемы при поворотах, это может быть вызвано проблемой с карданным валом

Неисправный карданный вал может помешать правильному повороту колёс, что затрудняет управление автомобилем.
Громкий шум.Если вы слышите громкий звук при переключении передач автомобиля, это ещё один признак повреждения карданного вала. Вероятный виновник – изношенные крестовины.
Автомобиль вздрагивает при ускорении.Если вы чувствуете дрожь при ускорении с места или на низкой скорости, возможно, виноваты ослабленный шов или плохой центральный подшипник.
Скрипящий шум.Раздражающий скрип при низких скоростях может быть вызван отсутствием смазки крестовин. Процедура смазывания избавит от него.
Щелчок или стук.Может указывать на изношенный или неисправный кардан. Обратитесь к своему механику.

Удачная реклама

Благодаря стараниям многих маркетологов теперь синяя смазка – это признак универсальности и высокого качества. Впервые смазочный материал синего оттенка был выпущен компаниями ExxonMobil и Chevron на западе. Продукт неожиданно показал себя с наилучшей стороны при обычных условиях работы практически любого оборудования.

Теперь синие смазки – это уже эталон качества. Они особенно популярны на территории Российской Федерации. Находят широкое применение при обслуживании не только разного рода транспорта (автомобильного, железнодорожного, водного, тракторного, специальная техника), но и разного промышленного оборудования. И вопрос о том, какой смазкой шприцевать крестовины, решается сам по себе.

Смазка для карданных крестовин

Здравствуйте, дорогие друзья!

Поговорим сегодня о шарнире неравных угловых скоростей – карданном шарнире и особенностях его эксплуатации. Начнём с того, что представляет он собой крестовину с игольчатыми подшипниками и применяется в самых различных областях транспорта и промышленности в качестве узла для передачи вращения под переменным углом.

Несмотря на широкое распространение, узнаваемость его обусловлена именно автомобильным применением, ведь все представляют, как выглядит карданный вал грузовика или легкового внедорожника, а многие даже помнят заднеприводную «классику» советского автопрома.

Рис. 1 Карданный вал. Внешний вид

Напомню, что рассматривать этот узел мы будем, как обычно, с точки зрения особенностей его работы и, конечно, смазок для его обслуживания.

Рис. 2 Устройство крестовины карданного вала

2 – уплотнительное кольцо,

3 – радиально-торцовое манжетное уплотнение,

4 – игольчатые тела качения,

5 – торцовая шайба,

6 – чашечка игольчатого подшипника,

7 – стопорное кольцо

Каковы же особенности работы карданной крестовины и игольчатого подшипника в её основе?

Для этого вспомним, что игольчатый подшипник это разновидность роликового подшипника, телá качения которого представляют собой ролики очень малого диаметра относительно своей длины. Это хотя и накладывает некоторые ограничения на смазочные материалы, но в основном это обычные смазки для подшипников качения.

Малый диаметр иглообразного ролика лишь исключает использование смазок с твёрдыми трибологическими добавками, имеющими кристаллическую структуру. Дело в том, что графит или дисульфид молибдена при работе игольчатого подшипника могут вызывать подклинивание игл, приводя к повышенному износу подшипника.

Основными же особенностями работы карданной крестовины являются высокие удельные давления, обусловленные большим передаваемым крутящим моментом, а также неустойчивый эластогидродинамический режим трения. Оба эти обстоятельства предопределяют применение смазок на основе средне- и высоковязких базовых масел 150-220 сСт (при 40⁰С).

Рис. 3 Крестовина карданного валаРис. 4 Игольчатый подшипник

Наиболее известной в нашей стране смазкой для крестовин является смазка №158.

Нет необходимости представлять продукт, окруженный легендами и наделяемый несуществующими достоинствами. Что только не приписывали этой заурядной с современной точки зрения автотракторной смазке.

Единственным обоснованным преимуществом 158-й было то, что она выпускалась на базовом масле МС-20, которое считается авиационным.

Не знаю, насколько косвенная принадлежность к крылатой технике возвышала эту смазку в глазах автомехаников, но из всей «авиационности» базовое масло МС-20 сообщало ей неплохие вязкостно-температурные свойства, а кинематическая вязкость 220 сСт при 40⁰С – оптимальные вязкостно-нагрузочные свойства. Это уже позднее пластичные смазки с вязкостью базового масла 220 сСт настолько прочно утвердились в автотракторной технике, что стало трудно представить себе что-то иное.

Кстати, красивый синий цвет 158-й придаёт специальный пигмент – фталоцианин меди, который придает смазке некоторые трибологические свойства.

Увы, по нынешним меркам этой трибологии явно не достаточно и современные смазки легируются современными высокоэффективными противоизносными и противозадирными присадками.

А красивый синий цвет, ставший традиционным маркером универсальных автомобильных смазок, обеспечивается просто синим красителем. Функционального назначения он не имеет.

В качестве примера современной смазки для карданных крестовин рассмотрим популярную в России синюю автомобильную смазку Elit X EP2 от компании АРГО. Вот её характеристики:

http://expertniva.ru/hodovaya/kak-smazat-krestovinu-kardannogo-vala-kakuyu-smazku-luchshe-ispolzovat.htmlhttp://expertniva.ru/hodovaya/kak-smazat-krestovinu-kardannogo-vala-kakuyu-smazku-luchshe-ispolzovat.htmlhttp://fb.ru/article/336453/smazka-dlya-krestovin-kardannogo-valahttp://razborkadonskoe.ru/obsluzhivanie/smazka-dlya-krestovin-kardannogo-vala-chem-nuzhno-smazyvat-i-kakaya-smazka-luchshe-top-7.html

Как правильно смазывать крестовины карданного вала

Начиная с грузовиков и внедорожников и заканчивая компактными автомобилями и седанами, система трансмиссии вашего транспортного средства помогает вам двигаться по дороге.

Также называемая карданным валом, трансмиссия отвечает за переключение вашего автомобиля с холостого хода на движение. Плохой или неисправный карданный вал может затруднить управление автомобилем. И основная причина поломок – нехватка смазывающей смеси в его соединениях.

Процедура смазывания

Рассмотрим правильную процедуру смазывания крестовин без снятия вала.

1. Очистите крестовины.Эти детали вала находятся в очень агрессивной среде, поэтому, скорее всего, они будут сильно загрязнены. Для тщательной очистки лучше всего использовать очиститель для двигателя или карбюратора. По окончанию процедуры протрите крестовины насухо.
2. Подготовьте материалы для смазывания.После очистки крестовин приготовьте смазочные материалы. Для этого открутите заглушку со шприца и пластиковую крышку с картриджа смазки. Под последней появится железный колпачок.
3. Соберите шприц.Поместите шприц в отверстие в картридже и открутите железный колпачок.
4. Процесс закачки смазки.Поместите один конец шприца в отверстие в очищенной маслёнке и начните накачивать смазку. При этом следите за тем, чтобы ручка шприца была выжата до упора. Это обеспечит полноценное проникновение смазки в него.
5. Смажьте все точки детали.Всего вал имеет 3 таких точки. Две из них находятся на крестовинах, а ещё одна – на шлицевом соединении.

С противоположной стороны крестовин начнёт выходить старая смазка. Продолжайте процедуру до тех пор, пока оттуда не покажется свежая. Отличить её от старой можно по цвету и плотности (новая смазка будет красной). Вот и всё!

Последствия игнорирования неисправности

Игнорировать смазывание крестовин может привести к самым плачевным последствиям, вплоть до полного выхода запчасти из строя и поломки вашего авто. При этом вы рискуете не только своей жизнью, но и жизнью пассажиров.

Если не проводить процедуру, вы рискуете столкнуться с такими последствиями:

Вибрации автомобиля.Изношенные уплотнения или втулки могут вызвать вибрацию карданного вала. Если вы не будете вовремя смазывать крестовины, соединения или втулки, это может привести к дальнейшему повреждению других компонентов трансмиссии

Обратите внимание, что проблемы с шинами также могут вызывать проблемы с вибрацией, но их легко отличить друг от друга. Вибрации, вызванные проблемами баланса шин, чувствительны к скорости, а вибрации карданного вала – нет.
Сложность при поворотах.Если у вас возникают проблемы при поворотах, это может быть вызвано проблемой с карданным валом

Неисправный карданный вал может помешать правильному повороту колёс, что затрудняет управление автомобилем.
Громкий шум.Если вы слышите громкий звук при переключении передач автомобиля, это ещё один признак повреждения карданного вала. Вероятный виновник – изношенные крестовины.
Автомобиль вздрагивает при ускорении.Если вы чувствуете дрожь при ускорении с места или на низкой скорости, возможно, виноваты ослабленный шов или плохой центральный подшипник.
Скрипящий шум.Раздражающий скрип при низких скоростях может быть вызван отсутствием смазки крестовин. Процедура смазывания избавит от него.
Щелчок или стук.Может указывать на изношенный или неисправный кардан. Обратитесь к своему механику.

Как смазать крестовину карданного вала

Используя автомобиль, Нива Шевроле многие забывают о том, что крестовину карданного вала нужно смазывать, и делать это нужно согласно регламенту каждые 15.000 км. А если автомобиль часто эксплуатируется в такой среде как лужи, песок и т.п, то их желательно шприцевать чаще.

Большинство автовладельцев делают это, не снимая с машины, поэтому крестовина смазывается недостаточно хорошо, и что бы сделать это правильно, желательно его снять. У стандартных шприцев масленка находится в не удобном месте, и для работы может потребоваться специальный переходник, который не достаточно устойчив.

Вовремя шприцевания используя переходник смазка для крестовин карданного вала, может начать течь из стыков и если она будет течь на стыке масленки с переходником, может, создаться иллюзия того что прошприцовка крестовины сделана как следует.

Чтобы смазать, как нужно, следует шприцевать до тех пор, пока через все сальники крестовины не потечет смазывающая жидкость. Поэтому чтобы быть уверенным, что прошприцевка прошла качественно кардан необходимо снять.

Кардан имеет несколько точек, которые нужно смазывать, это:

• Пара персс-масленок, они находятся на крестовине
• Одна масленка расположенная около шлицевого соединения, вот ее можно смазывать не снимая

• 1 Какой смазкой лучше шприцевать
• 2 Как снять крестовину

Какой смазкой лучше шприцевать

Существует различные виды, например можно использовать mobil xhp 222, ниже представлена таблица и уже по ней определитесь, что вам выбрать.

Как снять крестовину

Для того чтобы произвести снятие необходимо приготовить стандартный набор ключей, затем производим следующий ряд действий:

• Загоняем транспорт на эстакаду или смотровую яму
• Берм ключ на 13 и откручиваем болты, на которых крепится кардан, делаем это одним ключом, так как болты не будут проворачиваться. В процессе проворачивания нужно старятся избегать упора гайки в раздаточную коробку и грязеотражательных кольцах, так как если оторвется шлиц или произойдет деформация, то во время езды появится металлическое позвякивание.
• Когда кардан снят, его следует прошприцевать, предварительно очистив пресс-масленкой от грязи. Шприцевать следует до того момента пока отовсюду не пойдет новая смазка.
• Что бы установить кардан на место, ставим его в вертикальное положение, и немного надавливаем, это необходимо сделать для того чтобы из шлицевого соединения вышли излишки, и внутреннее давление спало, и на че на место его поставить будет трудно.

Для того чтобы смазать подшипники крестовины достаточно снять защитный колпачок с пресс-масленки и нагнетая смазку шприцем, смазывать до тех пор пока смазка не начнет выходить из всех четырех подшипников.

Поэтому делать данную процедуру необходимо, иначе крестовина выйдет из строя, и придется покупать новую, а это довольно затратное дело.

Как и когда проводить шприцевание крестовины карданного вала: инструкция

Шприцевание крестовины карданного вала – достаточно простая работа, которую необходимо регулярно выполнять для поддержания трансмиссии в рабочем состоянии. Тем не менее, многие водители решают обращаться за подобными работами на станции технического обслуживания, тогда как их вполне можно выполнить самостоятельно. Главное, что требуется для выполнения подобного рода работ – это иметь необходимый инструментарий и правильно выбрать, чем шприцевать крестовины кардана. В рамках данной статьи рассмотрим этот вопрос.

1. Что такое карданный вал 2. Когда нужно шприцевать крестовину карданного вала 3. Чем шприцевать крестовину карданного вала 4. Как шприцевать крестовину карданного вала

Задачей карданного вала является передача усилия от коробки передач автомобиля на мост. Чаще всего он состоит из двух или трех соединенных между собой крестовиной элементов. Крестовина представляет собой шарнирное соединение, обеспечивающее надежное крепление между узлами с минимальным износом в процессе работы сопряженных элементов.

Чтобы крестовина полностью справлялась с возложенными на нее функциями и не теряла в эффективности, она нуждается в постоянной смазке. Когда автомобиль выходит с завода, крестовина плотно набивается смазкой, которой должно хватить на долгое время эксплуатации механизма, но в определенное время она заканчивается, и ее требуется пополнять.

Добавить смазку в крестовину достаточно просто, и сделать это можно без снятия карданного вала через технологическое отверстие. В зависимости от модели автомобиля, его расположение может отличаться.

Важно: Крестовина карданного вала практически всегда находится под воздействием песка, грязи и других вредных факторов. Если ее эксплуатировать в подобных условиях без смазки, она быстро придет в негодность, поэтому нужно сразу после выявления проблемы отсутствия или малого количества смазки исправить ситуацию

Когда нужно шприцевать крестовину карданного вала

В списке плановых работ по техническому обслуживанию автомобиля должна быть указана периодичность шприцевания крестовины карданного вала по рекомендации производителя автомобиля. В среднем, смазочный компонент необходимо обновлять через каждые 10-15 тысяч километров пробега автомобиля.

Важно: При эксплуатации автомобиля в сложных условиях срок в 10-15 тысяч километров значительно снижается. Например, если речь идет о постоянной езде по бездорожью, заботиться о смазке крестовины нужно значительно чаще

Есть несколько симптомов, которые указывают, что требуется провести шприцевание крестовины карданного вала:

• При движении автомобиля с места в области карданного вала слышится шум, похожий на хруст или постукивание;
• На высокой скорости (выше 60 километров в час) явно заметна вибрация автомобиля и «тряска» кардана.

Если названные выше симптомы наблюдаются на автомобиле, нужно в кратчайшие сроки провести шприцевание крестовины карданного вала.

Чем шприцевать крестовину карданного вала

Чтобы выполнить работы по шприцеванию крестовины кардана, потребуется приобрести специальный инструмент – шприц для смазывания карданных валов. Его можно купить практически в любом специализированном автомобильном магазине. Подобный шприц имеет рычажно-плунжерную конструкцию и способен прослужить в течение долгих лет.

Обратите внимание: В зависимости от модели автомобиля, отличается технологическое отверстие, через которое «вливается» смазка. Нужно до покупки шприца определить, используются сальники или ниппели, поскольку потребуется соответствующая насадка

Выбирать смазку, которой будет производиться шприцевание, нужно исходя из рекомендаций производителя автомобиля. Чаще всего, используется специализированная для конкретной модели автомобиля смазка, и лучше приобрести именно ее. Если закачать в крестовину смазку, которая отличается от той, что там уже присутствует, велик риск их «несовместимости», что может привести к различного рода проблемам.

Обратите внимание: Если в инструкции по технической эксплуатации автомобиля не указано, какую конкретно смазку использовать для шприцевания крестовины карданного вала, это говорит о том, что подойдет любая универсальная пластичная смазка

Признаки неисправности

Основная часть неисправностей крестовины кардана заключается в износе или заклинивании детали. При подобных разрушениях требуется замена элемента. К наиболее частым признакам относятся стуки, вибрации и появление звука скрежета металла. Рассмотрим каждый из признаков отдельно.

Признаки неисправности крестовины кардана

Постукивание

Водитель может слышать характерные стуки при трогании с места. Это говорит о выходе из строя крестовины (износ подшипников, шлицов или ослабленное крепление элемента). Также постукивание может возникнуть из-за отделения элементов подвески авто.

Стучит крестовина

Утечка

Появление следов смазочной жидкости в области крестовины свидетельствует об утечке, вызванной поломкой заднего уплотнителя. Как показывает практика, следы смазки часто появляются после длительных поездок.

Следы жидкости в области карданной вилки

Появление вибрации

Ощущение вибрации в области карданного вала, вызванные выходом из строя подшипника, загрязнением или деформированием кардана, также требуют незамедлительной диагностики крестовины.

Вибрация карданного вала после замены крестовин

Скрежет металла

При разгоне неисправность крестовины может проявляться в виде звука, который сильно напоминает скрежет металла. Наиболее вероятная причина скрежета – износ подшипника. При появлении характерного звука нужно провести диагностику карданной передачи.

Скрежет металла в районе крестовины

Что используется при смазывании

Для того, чтобы провести смазывание крестовин карданного вала, понадобится набор специальных инструментов. Оборудование и материалы для этого будут зависеть от того, каким методом вы будете пользоваться. Смазать крестовины можно демонтируя карданный вал или не делая этого.

Чтобы смазать детали карданного вала при его демонтаже, придётся приложить гораздо больше усилий. Однако при демонтаже кардана вы сможете проделать операцию более качественно, проконтролировать полное проникновение смазочных материалов и плотность наполнения пустот. Если же вы решили смазать кардан не снимая его, вы рискуете сделать это не так тщательно, поскольку проконтролировать проникновение смазки в пустоты деталей невозможно.

Процедура смазывания крестовин кардана проводится на смотровой яме или с помощью подъёмника – чаще всего сделать это можно только на территории СТО.

Итак, для смазывания крестовины карданного вала без его снятия вам понадобятся следующие инструменты и материалы:

• смазка;

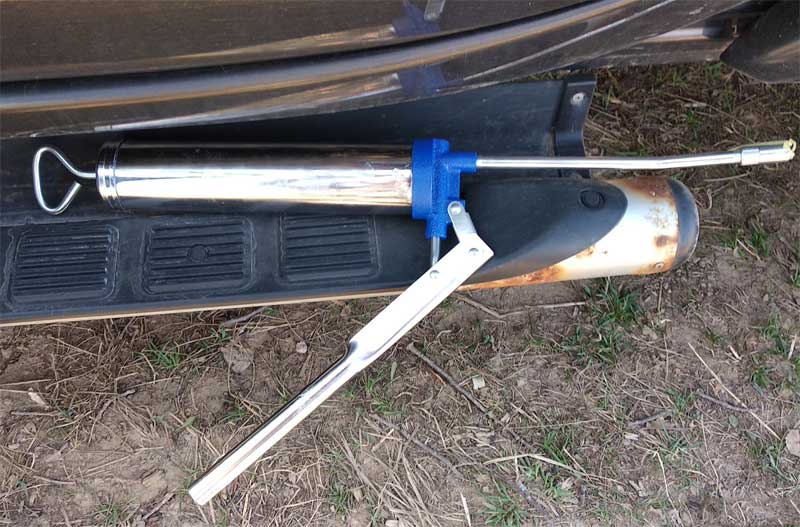

• специальный шприц с ёмкостью для смазки;
• переходник для шприца – необходим в том случае, если ёмкость для смазки расположена неудобно.

Если же вы решили полноценно смазать крестовины кардана и снять его с автомобиля, помимо вышеперечисленного вам понадобятся специальные инструменты – ключи, отвёртки и т. д. С их помощью и будет проводиться демонтаж детали.

Карданный вал – важная деталь вашего автомобиля, и его демонтаж лучше поручить квалифицированному механику, который выполнит всё правильно и с соблюдением правил техники безопасности.

Производители автомобилей оборудуют карданы маслёнками, предназначенными для наполнения маслом. Обычно они располагаются непосредственно на крестовинах, но их размещение может отличаться в зависимости от марки авто. Если вы не уверены, обязательно уточните это в инструкции по эксплуатации.

Признаком того, что вы полностью наполнили подшипник маслом, будет старая смазка, которая выступит с противоположной стороны детали. Определить её несложно – она будет отличаться от новой цветом и плотностью. По окончанию работ тщательно очистите детали автомобиля от старой смазки.

Демонтаж запчасти – довольно пыльная и грязная работа. Поэтому для начала убедитесь, что у вас достаточно старой ветоши и чистящего средства для рук.

Чтобы убедиться, что старая смесь не проникнет в другие подшипники и детали вашего авто, тщательно удалите её со всех поверхностей, когда закончите смазывание крестовин.

Как и зачем шприцевать крестовины карданного вала? — это блоги от abro-ind.ru

Довольно часто водители задаются вопросом, чем шприцевать крестовины кардана. Это один из частых вопросов, которые задают новички, а ведь эту работу требуется производить достаточно часто. При этом, шприцевание не является сложным действием, сделать его можно в любом гараже, но потребуется наличие инструмента.

И при всей простоте ремонта, многие люди просто бояться трогать кардан самостоятельно, почему-то считается, что любая работа с трансмиссией требует высокой квалификации. Такой подход оправдан при необходимости перебрать АКПП, а вот смазка крестовин может производиться и самостоятельно. Чем шприцевать крестовины кардана, вопрос несложный. Для этого имеется целый ряд приспособлений, которые облегчают задачу.

Гораздо сложнее правильно определить время, когда это необходимо делать. Тут задача осложняется необходимостью определения нужно ли заменять крестовину полностью, или достаточно ее просто смазать. Ниже мы рассмотрим все эти моменты.

Конструктивные особенности

Карданный вал состоит из 2 элементов (в некоторых видах техники элементов 3), это позволяет с минимальными потерями передавать усилие от коробки на мост. Элементы соединены между собой крестовиной. Это шарнирное соединение позволяет обеспечивать оптимально надежное крепление между узлами. При этом, обеспечивается минимальный износ сопряженных элементов.

Крестовина требует постоянной смазки

, поэтому ее еще на заводе плотно набивают пластичным веществом. Это позволяет избегать проблем в процессе эксплуатации. Но, на все время службы смазки, увы не хватит, поэтому ее необходимо добавлять.

Для непрерывности процесса производители предусмотрели возможность подачи смазки непосредственно внутрь крестовины, без демонтажа кардана. Это облегчает эксплуатационные работы. Также, благодаря этому, есть возможность быстро произвести шприцевание в случае такой необходимости.

Если не смазывать деталь, то она значительно быстрее выйдет из строя. Тут также стоит учитывать, что крестовина практически постоянно находится под воздействием песка, грязи и реагентов. Поэтому, только должное количество смазки позволяет избежать многих проблем с этим конструктивным элементом.

Как смазать шкворня — пошаговая инструкция

При проведении манипуляций можно использовать шприц Жане. Но немало автолюбителей берут обычный медицинский. Ниже описан способ смазки шпринциванием без снятия тавотниц:

Сначала снимают колесо и подвешивают машину.

Далее необходимо подобраться к масленкам — верхней, средней и нижней. Для этого нужно вывернуть колесо, повернув руль вправо. Снимать колесо необязательно.

Необходимо зачистить масленки от пыли и песка железной щеткой.

Затем нужно раскрутить три гайки. Верхняя откручивается при помощи головки 7 мм, для средней и нижней нужно взять 8 мм.

Для шпринцевания берут обычный шланг от велосипедного насоса. Один его конец, который надевается на ниппель колеса, срезают. На другой стороне шланга есть резьба, ее вкручивают в отверстие, где была гайка.

Следующим шагом в шприц объемом 15-20 мл набирают смазку.

Шприц без иголки подсоединяют к шлангу. Затем нужно выдавливать содержимое, придерживая место соединения.

Если узел смазан достаточно, масло должно потечь из соседних соединений.

Затем поочередно смазывают две другие масленки.

После смазки сборку выполняют в обратном порядке, гайки закручивают обратно.

Второй метод выполняется со снятием масленок. Перед шприцовкой оба колеса поднимают при помощи домкратов. Мост вывешивают целиком. Таким образом, оба шкворня разгружаются.

Из крышки выкручивают тавотницу, металлические элементы зачищают. Далее берут шланг для шприцовки, у пистолета откручивают носик. Шланг с одной стороны прикручивается к пистолету вместо носика. Другая его сторона прикручивается на место снятой масленки.

В местах стыков будет вытекать старая смазка. После шприцевания прокручивают колеса в другую сторону и снова повторяют проведенную операцию. Так нужно сделать несколько раз, чтобы вышло загрязненное масло, смешавшееся с водой и песком. Когда из щелей начнет выходить чистая смазка, можно переходить к следующей тавотнице.

Иногда возникают проблемы из-за герметичности тавотницы. Когда на нее надевается носик, часть смазки вытекает. Другая распространенная проблема — при шпринцивании пробивает прокладку крышки

В таком случае важно сразу же поменять прокладку

Также можете посмотреть полезные видео, в которых наглядно показан процесс смазки шкворней:

Когда требуется работа?

Важно правильно определить, когда требуется добавить смазку, это позволит значительно увеличить срок службы крестовины. Согласно рекомендациям производителей, смазывать данный элемент следует где-то раз в 10-15 тысяч километров пробега, более точно нужно смотреть в списке плановых работ для ТО

Но, далеко не всегда крестовины могут свободно обходиться все время, которое отведено на это производителем без смазывания. Причины тут самые разные, чаще всего, это достаточно жесткие условия эксплуатации. Зачастую внедорожники, которые эксплуатируются в жестких условиях, требуют повышенного внимания к карданному валу. Связано это с постоянным загрязнением сочленения, что и приводит к вырабатыванию смазки в ускоренном режиме.

Что такое карданный вал

Задачей карданного вала является передача усилия от коробки передач автомобиля на мост. Чаще всего он состоит из двух или трех соединенных между собой крестовиной элементов. Крестовина представляет собой шарнирное соединение, обеспечивающее надежное крепление между узлами с минимальным износом в процессе работы сопряженных элементов.

Чтобы крестовина полностью справлялась с возложенными на нее функциями и не теряла в эффективности, она нуждается в постоянной смазке. Когда автомобиль выходит с завода, крестовина плотно набивается смазкой, которой должно хватить на долгое время эксплуатации механизма, но в определенное время она заканчивается, и ее требуется пополнять.

Добавить смазку в крестовину достаточно просто, и сделать это можно без снятия карданного вала через технологическое отверстие. В зависимости от модели автомобиля, его расположение может отличаться.

Важно: Крестовина карданного вала практически всегда находится под воздействием песка, грязи и других вредных факторов. Если ее эксплуатировать в подобных условиях без смазки, она быстро придет в негодность, поэтому нужно сразу после выявления проблемы отсутствия или малого количества смазки исправить ситуацию

Статья в тему: Признаки необходимости замены
