Оптимальный объем антифриза в системе охлаждения ваз-2110

Схема СОД

Итак, для начала рассмотрим, по какой схеме работает СОД в карбюраторных агрегатах. Система охлаждения ВАЗ-2110 жидкостная, закрытого типа, с принудительной циркуляцией ОЖ.

Она герметичная, а данный фактор обеспечивается благодаря наличию клапанов. Последние расположены в пробке расширительного бачка. Выпускной клапан поддерживает высокое давление во всей системе при условии, что мотор достаточно нагрелся. Когда давление в СОД вырастает, открывается выпускной клапан. Впускной открывается, если давление опускается ниже, чем атмосферное.

Кроме бачка и клапанов, СОД также состоит из радиатора, соединительных шлангов, датчиков температуры ОЖ, электрического вентилятора, термостата и других устройств. Схема системы охлаждения ВАЗ-2110 довольно проста и надежна.

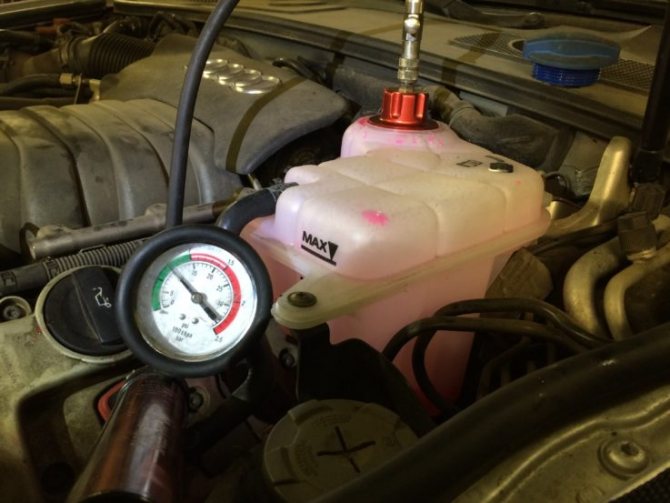

Особенности диагностики системы охлаждения: проверка герметичности

Герметичность накопителей, патрубков, шлангов, радиаторов – ключевое условие работоспособности системы. В автомобиле должно быть не менее 8 литров охладителя для обеспечения безопасного режима работы вне зависимости от того, инжектор или карбюратор установлен на машине. Если в контурах или магистралях имеются пробои, то они требуют оперативного устранения.

Рекомендуем также внимательно изучить статью нашего автора, в которой подробно описана система охлаждения ВАЗ 2107.

Текущий уровень ОЖ оценивают при холодном ДВС. На расширительные бачки наносятся метки «MIN» и «MAX». Текущий уровень должен находиться между ними, переливать тоже не рекомендуется.

Самостоятельную диагностику проводят в несколько этапов.

1. Осмотр корпуса радиатора: поиск на устройстве трещин, сколов, пробоев. Разгерметизация радиатора является самой частой причиной утечки ОЖ.
2. Осмотр шлангов, патрубков, мест их сочленения. Нарушение целостности шлангов также стоит пресекать, чтобы избежать внезапных поломок в пути.
3. Проверка состояния расширительного бачка. Бачок выходит из строя редко. Больше всего неудобств доставляет крышка. Электрические компоненты требуют особого внимания: проводка и контроллеры, расположенные на корпусе пробки. Корпус бачка довольно прочный, но может прохудиться из-за критического перегрева или фабричного брака.

При проверке герметичности обращайте внимание даже на самые мелкие подтёки

Основные неисправности системы охлаждения

Раз уж разговор зашел об уменьшении жидкости в системе имеет смысл упомянуть и о других неисправностях связанных с ее работой. Беспокоиться имеет смысл если вы заметите следующие признаки:

• Жидкость повышается до очень высоких температур, вплоть до того, что радиатор может закипеть.
• Наоборот, низкая температура тосола – в салоне в результате этого зимой будет очень холодно, система отопления в этом случае фактически будет бездействовать.
• Насос, охлаждающий инжектор работает очень шумно.

Любая из этих проблем требует срочного вмешательства и устранения. Самостоятельно можно произвести следующие манипуляции. Первым делом проверьте уровень жидкости. Обычно корень всех вышеперечисленных проблем заключается в негерметичности системы, к примеру, это могут быть пробитые шланги или повреждение соединительных деталей, старые прокладки, ну и, наконец, протекающий сальник водяного насоса.

Проверять систему охлаждения имеет смысл на полностью остывшем двигателе. Желательно через несколько часов после полной остановки двигателя. Иначе диагностические мероприятия могут закончиться сильными ожогами. Для проверки потребуется заехать на яму, после чего вооружившись мощным фонариком или светильником можно начинать осмотр. Детали, на которых будут капли или подтеки жидкости, скорее всего, и дают течь

Однако очень важно, что осмотр производился на чистом двигателе, чтобы не спутать обычную дорожную грязь с неисправностями

Особое внимание, кстати, заслуживает датчик температуры – обязательно осмотрите его на наличие внешних повреждений, пусть даже и в профилактических целях

Если вам удастся самостоятельно найти такие детали или поврежденный датчик – смело меняйте. После чего осмотрите вентилятор на наличие накипи и загрязнений, возможно, причина проблем в его некорректной работе.

Если же видимых повреждений нет, а проблема сохраняется не стоит самостоятельно разбирать систему охлаждения, лучше доверить ремонт квалифицированным автомеханикам, которые наверняка все сделают качественно.

Особенности работы системы охлаждения ВАЗ 2110

Тип охлаждения двигателя жидкостный, закрытый, принудительно циркулируемый. Работа системы происходит под избыточным давлением, номинальный нагрев 87-94 С. Система герметична, расширительный бачек закрыт крышкой с двумя клапанами: выпускным и впускным. Впускной клапан открывается при давлении 0,035-0,135 кгс/см2, такое происходит при остывании двигателя, чтобы всосать необходимый объем воздуха. А выпускной срабатывает при давлении 1,05-1,55 кгс/см2, для того, чтобы стравить избыточное давление.

Поддержание оптимальной температуры двигателя становится возможным благодаря электровентилятору и термостату. Первый приводится в движение, когда замыкаются контакты на термовыключателе (находится в бачке радиатора). Замыкание контактов происходит при температуре 99-101 С, а размыкание при 92-94 С.

В автомобиле ВАЗ 2110 включение электровентилятора происходит автоматически одновременно с сигналом датчика о превышении температуры антифриза.

Вращение колеса вентилятора производится коллекторным электродвигателем постоянного тока.

Определяется температура антифриза датчиком. Он находится в блоке цилиндров. Если у вас двигатель имеет электронный впрыск, то в головке двигателя вы можете обнаружить еще один датчик. Он передает информацию электронному блоку управления о степени нагрева.

Жидкость циркулирует по системе благодаря обычному центробежному насосу, называемому помпой. Его вращение происходит за счет работы двигателя (посредством ремня).

Механизм помпы: Внутри алюминиевого корпуса находится вал, который с одного своего края оканчивается зубчатым шкивом, а с другой стороны – крыльчаткой.

Охлаждение двигателя ВАЗ 2110 может происходить по малому и большому кругу. Если температура антифриза меньше положенной, то термостат (механизм отвечающий за распределение охлаждающей жидкости) перекрывает клапаном поступление жидкости в радиатор. В этом случае охлаждение по малому кругу. Когда температура жидкости достигает 86-88 С, то термостат открывает путь жидкости по основному патрубку. В этот момент большая половина антифриза проходит путь через радиатор. Когда температура жидкости преодолевает 101 С, клапан помпы производит полное открытие и в этом случае вся жидкость проходит путь через радиатор, который в свою очередь охлаждается и вентилятором.

Заливается охлаждающая жидкость в бачек под капотом. На нем присутствуют деления минимального и максимального уровня. К тому же в бачке встроен датчик уровня, который сообщит вам посредством лампочки на панели приборов, о недостатке антифриза.

Зачем же производитель авто придумал здесь пароотводную трубку? Все просто, для отвода пара из радиаторов отопителя и охлаждения в расширительный бачок. Благодаря такой вещи, в системе не появятся паровые пробки, так как весь пар выйдет через клапан крышки расширительного бачка.

Использовать воду в качестве охлаждающей жидкости двигателя ВАЗ 2110 категорически запрещается, так как первым делом начнется коррозия, а вторым – горячая вода имеет свойство разъедания алюминиевых деталей.

И последнее о устройстве чего хочется рассказать в этой статье – это радиатор. Его устройство: сердцевина, два пластмассовых бачка. Левый внутри разделен перегородкой. Сердцевиной же являются алюминиевые трубки с находящимися на них пластинками тоже из алюминия.

(голосов: 1, в среднем: 5,00 из 5)

Устройство системы охлаждения на ВАЗ-2114

Местоположение датчика температуры охлаждающей жидкости

Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

Здесь всё устроено тривиально

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:

1. Снимаем клемму с АКБ.

   Проводим демонтаж клеммы АКБ

2. Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.

   Для того чтобы добраться до датчика необходимо снять воздушный фильтр

3. Отсоединяем провода, которые питают элемент.

   Отключаем колодку проводов питания датчика

   Датчик температуры охлаждающей жидкости с демонтированной фишкой

4. При помощи ключа на 19, проводим демонтаж изделия.

   Демонтаж ДТОЖ

   Ключом на 19 выкручиваем датчик

5. Сборка проходит в обратном порядке.

Выбор изделия

К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.

Оригинал

Оригинальный вид датчика ОЖ производства АвтоВАЗ

2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.

Это был не оригинальный датчик

Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:

Наименование производителя	Каталожный номер	Стоимость, в рублях
Fenox	TSN22101	210
LUZAR	LS 0101	240
Fenox	TSN22101O7	240
Vernet	2509	250
Patron	PE13059	300
Intermotor	52400	300
Era	330082	350
Facet	7.3000	350
Eps	1.830.000	400
KW	530.000	550
H+B Elparts	70511515	600
Cargo	180804	700
Hella	6PT 009 107-151	750

Датчик ОЖ производства «Хелла»

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

• Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
• Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата.
• Другие последствия, к которым датчик привязан косвенно.

Жидкостный насос

Установлен он в передней части автомобиля. Это достаточно удобное расположение, в отличие от более поздних моделей. Самое главное – привод осуществляется от ремня генератора, который не закрывается чехлами. Но на этом плюсы заканчиваются, начинаются недостатки. Так, у жидкостного насоса имеются входы и выходы, к которым подключаются патрубки. А каждый стык – это теоретическое место протекания жидкости. Нарушиться герметичность соединения может в любой момент.

Смотреть галерею

Не внушает доверия и подшипник, установленный в корпусе помпы. Нередко он разбивается, из-за чего появляется неприятный свист. Как и при замене термостата, необходимо полностью сливать жидкость из системы при демонтаже помпы. Система охлаждения двигателя ВАЗ-2107, как говорилось, имеет два контура. И жидкостный насос позволяет обеспечить движение тосола по патрубкам. При этом охлаждение происходит намного эффективнее, ведь жидкость не стоит на месте.

Причины неисправности системы охлаждения ВАЗ 2110

Существует ряд причин, по которым система может перегреться или разгерметизироваться:

• Качество охлаждающей жидкости. Если ОЖ разбавлена или заменена водой – это может привести к коррозии внутренних элементов. Коррозия способна вывести из строя помпу и термостат, а также забить каналы и преградить поток.
• Качество деталей. Некачественные детали (патрубки, радиатор, термостат) могут способствовать разгерметизации системы или перегреву.
• Неисправность датчика температуры двигателя, а также проводов и реле.
• Неисправность вентилятора системы охлаждения.

В случае если из строя вышел вентилятор или электрика, можно безопасно добраться до места ремонта при условии отсутствия пробок и светофоров, но в процессе езды необходимо обязательно контролировать температуру двигателя. В остальных случаях эксплуатировать автомобиль крайне нежелательно, иначе это может привести к серьёзным неисправностям двигателя.

Принцип работы охладительной системы

Как только вы заводите двигатель, начинается работа системы охлаждения. Конечно же, при запуске основной задачей является именно нагрев воздуха в салоне и достижение рабочей температуры деталей двигателя (примерно 90 градусов). Однако циркуляция системы охлаждения ваз 2110 — принудительная, то есть она постоянная и обеспечивается работой помпы, поэтому повлиять на ее включение/выключение невозможно.

Система представлена малым и большим кругами, жидкость в которых циркулирует в зависимости от температуры рабочих деталей и двигателя. В начале работы антифриз движется по малому кругу, в который не включен радиатор охлаждения. Как только жидкость достигает температурной отметки в 85-90 градусов, открывается основной клапан термостата, и антифриз поступает в большой круг, подключающий радиатор охлаждения.

Если поток воздуха, проходящего через радиаторную решетку, сильный, то жидкость хорошо охлаждается, однако если вы медленно движетесь, антифриз медленно остывает и температура постепенно растет, то срабатывает датчик температуры и включается вентилятор, котрый помогает охлаждать жидкость.

Антифриз и его основные характеристики

Работа системы охлаждения напрямую зависит от охлаждающей жидкости (антифриза). Это происходит из-за определенных характеристик антифриза, среди которых:

• Незначительное расширение при нагревании;
• Высокая температура кипения и низкая температура замерзания;
• Протекционные свойства, защищающие детали от коррозии и окисления;
• Выполнение смазки детали параллельно с реализацией основной функции.

К тому же антифриз не кристаллизуется и при замерзании становится похож на гель.

Не рекомендуется наполнять систему охлаждения обыкновенной водой, так как она не только не обладает перечисленными качествами, но и образует накипь на элементах системы, что ведет к снижению срока эксплуатации и различным неисправностям.

Важно покупать антифриз надежных и проверенных производителей. Не заливайте жидкости разных цветов и фирм, ведь состав антифриза у компаний может отличаться, а смешивание компонентов может привести к неприятному результату

Лада 2109 Хочу быть GrandTurismo › Бортжурнал › Замена помпы и подводящей трубы помпы

Всем привет)) Не пройдя и 20 тысяч потекла помпа. Также заметил что течет антифриз в стыке подводящей трубы помпы и блока. Для тех кто не знает, он находится сзади блока, в самом неудобном месте переднеприводного семейства.

Помпа сначала текла не сильно, затем появилась река.

Выбрал время и приступил к замене. Аккуратно слил антифриз, пришлось придумывать целую систему. Снять все не составило труда. Когда снял шланг подогрева карбюратора, то увидел что он весь потрескавшийся и высохший. Странно что он еще не тек.

На помпе потек сальник и появился скрип при вращении. На подводящей трубе прогнила прокладка. В принципе можно было оставить старую трубу, но я сразу запасся новой.

Помпу взял фирмы Mstart. Честно говоря не разу не слышал о такой, но продавец уверял что хорошая. Сразу взял ролик какой-то там, ремень Continental Contitech, наслышан о его качестве.

на фото сверху сверху ремень Finwhale — прошел 23 тыс.км., посередине Goodyear — прошел неизвестно сколько, но больше 15 тыс.км., снизу новый Contitech

Очистил посадочные места от старых прокладок, долго провозился с посадочным трубы. Очень неудобно, пришлось поддомкратить машину и зачищать лежа под ней. Немножко оттер старые следы антифриза чтобы вдруг увидеть новую течь.

Пока фоткал все дело, в свете вспышки увидел запотевание впускного коллектора. Придется менять прокладку.

Прокладку новой трубы посадил на герметик. Ставить на место ее крайне неудобно. Пока наживлял еще 2 раза заново наносил герметик: он успевал высыхать, и натер мазоль на пальце. Затягивать тоже неудобно, кроме накидного ключа туда ничем не подлезешь.

Все собрал, поставил, затянул. Поменял шланг подогрева карбюратора. Залил антифриз. Все отлично. Все работает.

После этого проехал еще 1000 км. Все сухо, только видно что чуть съело ремень. Теперь гадаю почему он сползает. Скорее всего кривая помпа. Будем наблюдать.

Ну и по традиции — всем ровных дорог))

Устройство и принцип функционирования системы охлаждения движка «десятки».

Любая система охлаждения призвана не только охлаждать детали, но и выполнять некоторые другие функции, а именно:

• вентиляции и кондиционирования, производя нагрев воздуха в системе отопления;
• охлаждения воздуха в турбонаддуве;
• охлаждения в АКПП рабочей жидкости;
• охлаждения смазки, а точнее масла в данной системе.

Устройство системы охлаждения инжекторного двигателя ВАЗ 2110.

1. Радиатор отопителя
2. Пароотводящий шланг радиатора отопителя
3. Шланг отводящий
4. Шланг подводящий
5. Датчик температуры охлаждающей жидкости (в головке блока)
6. Шланг подводящей трубы насоса
7. Термостат
8. Заправочный шланг
9. Пробка расширительного бачка
10. Датчик указателя уровня охлаждающей жидкости
11. Расширительный бачок
12. Выпускной патрубок
13. Жидкостная камера пускового устройства карбюратора
14. Отводящий шланг радиатора
15. Подводящий шланг радиатора
16. Пароотводящий шланг радиатора
17. Левый бачок радиатора
18. Датчик включения электровентилятора
19. Электродвигатель вентилятора
20. Крыльчатка электровентилятора
21. Правый бачок радиатора
22. Сливная пробка
23. Кожух электровентилятора
24. Зубчатый ремень привода механизма газораспределения
25. Крыльчатка насоса охлаждающей жидкости
26. Подводящая труба насоса охлаждающей жидкости
27. Шланг подвода охлаждающей жидкости к дроссельному патрубку
28. Шланг отвода охлаждающей жидкости от дроссельного патрубка
29. Датчик температуры охлаждающей жидкости в выпускном патрубке
30. Трубки радиатора
31. Сердцевина радиатора

Принцип работы системы охлаждения инжекторного двигателя.

Ежели говорить непосредственно о системе охлаждения ВАЗ 2110, то она является жидкостной, ее циркуляция происходит в принудительном порядке, а заливка осуществляется в расширительный бачок.

Основой для создания жидкости, используемой в данной системе, является вода в совокупности с этиленгликолем. Такая жидкость способна замерзнуть только при максимально низких температурах, а также создавать повышенную температуру кипения. С помощью добавления в нее различных присадок можно увеличить срок работы сальника, а также замедлить процесс коррозии самой системы. Полная заливка жидкости требует последней в объеме 7,8 литра.

Движение же жидкости по всей системе охлаждения ВАЗ 2110 инжектор обеспечивается с помощью центробежного насоса, который закреплен в блоке цилиндров и включается в работу благодаря зубчатому ремню привода ГРМ.

Как известно, жидкость постепенно нагревается от трения рабочих поверхностей деталей. И уже в зависимости от достигнутой температуры жидкости система охлаждения циркулирует изначально по малому кругу, а после нагрева начинает двигаться уже по большому. То есть когда достигается определенная точка нагрева, срабатывает термостат, после чего он открывается и меняет направление движения жидкости. Данный процесс уже регулируют пара клапанов, находящихся в этом термостате. В нем перепускной клапан регулирует движение охлаждающей жидкости по малому кругу, а основной – по большому. Таким образом, при открытии одного из этих клапанов, другой закрывается, и наоборот.

До тех пор пока хорошо двигатель не прогреется, перепускной клапан находится в открытом положении, а жидкость охлаждения перетекает по малому кругу через блок цилиндров, дроссельную заслонку и радиатор обогревателя. Этот отопительный радиатор встроен непосредственно в систему охлаждения мотора, посему, когда жидкость через него проходит, осуществляется обогрев салона автомобиля.

В тот момент, когда происходит нагрев охлаждающей жидкости до 85°С, начинает открываться основной клапан термостата при закрытии перепропускного. В этот момент охлаждающая жидкость проходит одновременно и по малому, и большому кругу. А уже при 102°С – жидкость поступает в радиатор, перетекая при этом только по большому кругу. Там, благодаря потоку воздуха извне происходит ее охлаждение.

Получается, что инжекторная система мотора ВАЗ 2110 устроена таким образом, что если поток воздуха плохо производит охлаждение жидкости, то с помощью сигнала электронного блока управления автоматически включается вентилятор. А в случае сильного нагрева жидкости начинает происходить увеличение ее в объеме, и тогда ее излишки возвращаются назад в расширительный бачок. В данном бачке располагается клапан, который и поддерживает необходимое давление в системе.

Контролировать и проверять уровень охлаждающей жидкости нужно только при холодном силовом агрегате авто. Если заметите регулярное ее уменьшение, то обязательно проверьте всю систему на герметичность. Ну, а полную замену охлаждающей жидкости в ВАЗ 2110 инжектор необходимо делать через каждые 75000 километров пробега.

Промываем СОД своими руками

Чтобы сделать это, нужно лишь произвести стандартную замену ОЖ. Однако вместо жидкости нужно налить в систему обычной воды. Если есть желание, то добавьте в воду присадки для промывания. Также можно воспользоваться специальным, предназначенным для промывки составом.

Затем нужно завести мотор и дать ему немного поработать. После воду необходимо слить. Вместе с водой вытечет и грязь. Эту процедуру необходимо повторять до тех пор, пока СОД полностью не очистится.

Чтобы промыть систему полностью, необходимо очистить радиатор и двигатель. Если хотите промыть радиатор, нужно начинать с очистки сот. Для этого подойдет обычная мойка высокого давления. Это эффективный способ, однако нужно все делать аккуратно.

Признаки наличия воздушной пробки в системе охлаждения

Воздушные пробки в системе охлаждения могут вызывать перегрев двигателя.

Система охлаждения любого двигателя обязана сохранять герметичность. В старых классических карбюраторных моделях ВАЗ, как и в других автомобилях того периода, антифриз добавлялся в систему как через расширительный бачок, так и через пробку радиатора. Однако с переходом на новые технологии, удалось довести герметичность системы и улучшить её работу.

Поэтому необходимость в пробке радиатора отпала. Во многом это стало возможным благодаря применению более совершенных антифризов, закипающих и выделяющих воздух при более высоких температурах.

https://youtube.com/watch?v=gJD0CFlM1Jo

Причины появления

Система охлаждения инжекторного двигателя ВАЗ-2110.

1. Вытекая через щели, объем обязательно заполнится воздухом, который попадает через пробку расширительного бачка. Далее пузырьки воздуха разгоняются по системе и закупоривают её в наиболее уязвимых местах.
2. Ещё одна причина появления пробок — закипание некачественных жидкостей. Применяя антифризы типа Тосол или ему подобных подозрительных составов (в основном это вода, закрашенная синькой), порог закипания смещается максимально близко к рабочей температуре двигателя.

Как известно, вода закипает при примерных 100°С и это приводит к активному выделению пара. А вентилятор на ВАЗ-2110 только включается при температуре жидкости около 100°С. Отсюда и появление воздуха в системе и «перегрев без перегрева». Любой хороший антифриз спокойно держит температуру до 130-150 °С без выделения пара (чистый этиленгликоль закипает при температуре под 200 градусов). Именно по этой причине так часто появляются пробки в системе охлаждения у любителей сэкономить на антифризе.

Вкратце, так. А теперь будем удалять последствия экономии или нарушения герметичности системы.

Авторы Гайдпарка

• Alejandro Amorales

  Украина угрожает архитекторам из Австрии за участие в строительстве театра в Севастополе

  Читать полностью

• Александр Воздавший по Заслугам

  Не надо «как лучше» надо — чтоб работало

  Читать полностью

• Владимир Яковенко Яковенко

  История появления у людей имён фамилий и отчеств

  Читать полностью

• Василий Еремин

  Где будет жить Лукашенко после бегства в Россию?

  Читать полностью

• Уксуc пельмень

  Россиян с 1 декабря начнут уведомлять о положенных им выплатах и пособиях

  Читать полностью

• WikiLeaks

  В Украине рассказали об «интеллектуальном локдауне»

  Читать полностью

• БонапартВиссарионович Македонский Вольфович

  На учениях НАТО американские солдаты подрались с «польскими свиньями»

  Читать полностью

• ??ℕ???

  Что делать, если чувствуете, что подхватили вирус. Пошаговая инструкция

  Читать полностью

• Александр Попов

  Москва второй год подряд стала лучшей столицей мира

  Читать полностью

• Юрий Болдырев

  Доступность жилья: просто свернуть или реально обеспечить?

  Читать полностью

• Валерий Тильзитский Оффшорович

  Опять борьба со следствием!

  Читать полностью

• Витёк Razdolbaeff`f

  Невысокое солнышко осени

  Читать полностью

Ремонт

Рассмотрим, как исправить проблемы, возникающие в системе охлаждения согласно порядку их перечисления:

• тосол не может исчезать просто так, в закрытой системе он не испаряется, значит – нужно найти течь и устранить ее. Прежде всего, необходимо проверить все шланги и патрубки, возможно, они плохо закреплены, или хомуты износились. Также внимательно осмотрите радиатор охлаждения на предмет протекания;
• если в морозы приходится долго прогревать двигатель до рабочей температуры, прежде чем трогаться в путь, значит, его нужно утеплить. Причем, если в местности, где эксплуатируется ВАЗ 2110, морозы выше -10°С долго не держатся, то достаточно утеплить во время езды радиатор (например, с помощью картонки, которая должна быть на этот случай в багажнике). Если же речь идет о серьезных испытаниях холодом, то придется утеплить, что называется, капитально. Тогда долгий подогрев не понадобится. Можно, конечно, приобрести «тулуп» для двигателя, но это дорого и не всегда оправдано. Можно использовать для этой цели тивиплен или изофлекс с пенополиуретаном. Только придется долго повозиться – вырезать, подогнать, закрепить. В конце концов, чтобы утеплить, подойдет и войлок, даже старое одеяло, закрепленное под капотом с помощью подручных материалов. Следите только, чтобы крепление было надежным, и кусок вашего утеплителя не попал под ремень генератора;
• если двигатель уже начал детонировать, то, скорее всего, вы достаточно «потрудились» для этого, не обращая внимания на «сигналы», которые подавала система охлаждения. Хорошо, если все «пройдет» после приведения ее в порядок, но может понадобиться и ремонт двигателя – а это плохо, неприятно и дорого;
• стрелка датчика температуры ОЖ в красном секторе требует немедленной реакции водителя. Прежде всего желательно заглушить машину, чтобы перегрев не вызвал серьезных последствий. Откройте капот и посмотрите, есть ли в бачке ОЖ, но пробку пока не откручивайте, можно обжечься. Если вы вовремя среагируете на датчик, то до кипения не дойдет, из-под капота не повалит пар и не раздастся свист;

• особенно неприятный момент, когда прорывает прокладку головки двигателя. Тогда уже не избежать серьезного ремонта.

Основные компоненты системы охлаждения ВАЗ 2107

Термостат

Изготовлен он с использованием одного свойства биметалла – изменять свою форму при перепаде температур. Причем, если сравнивать с любым простым металлом, деформация биметаллических пластин намного существеннее, можно получить точность с погрешностью в один градус. Другими словами, при температуре 80 градусов пластина сохраняет первоначальную форму, а уже при 82 она выгибается.

И тянет за собой клапан, который изменяет направление движения тосола в системе. Суть работы этого устройства заключается в том, чтобы при повышении температуры до критического значения, отправить часть жидкости в радиатор для прохождения «штрафного» круга. При этом, конечно же, снижается температура.

Жидкостная помпа

В системе охлаждения ВАЗ 2107 жидкостный насос стоит спереди двигателя, имеет общий с ремнем генератора привод. На инжекторных автомобилях конструкция достаточно «продвинутая», а вот на карбюраторных семерках встречались помпы, на вал которых надевались крыльчатки для принудительного обдува радиатора.

К помпе подключаются патрубки, соединяющие ее с блоком ДВС и печкой

Обратите внимание на то, что от металлического патрубка идет тонкий шланг к дроссельному узлу (независимо от того, карбюратор или инжектор у вас). Он необходим для прогрева заслонки в зимний период времени

Радиатор и электровентилятор

На новых автомобилях ВАЗ 2107 система охлаждения более совершенная – она включает в себя электрический вентилятор. Срабатывает он от датчика, смонтированного в боковой поверхности радиатора. Современные радиаторы изготавливаются, как правило, из пластика и металла.

Дешево и сердито, вот только ремонту такие элементы не подлежат. Самыми надежными оказываются радиаторы, выполненные из сплавов меди. Но на сегодняшний день это дефицит. Неисправности системы охлаждения ВАЗ 2107 чаще всего проявляются именно в поломках датчиков или вентилятора. Несколько реже рвутся патрубки, появляются небольшие течи.

Второстепенные элементы

Расширительный бачок и патрубки с хомутами – их лишь образно можно назвать второстепенными, так как они играют чуть ли не главную роль. Впрочем, если выкинуть хоть один элемент из системы, то она перестанет нормально функционировать. Даже разрушение хомута приведет к тому, что жидкость начнет постепенно выходить, вам потребуется ее время от времени доливать.

А это надоедает и становится накладным. Что касается расширительного бачка, так без него и вовсе невозможно обойтись – именно в него выбрасывается излишек тосола при работе двигателя на высоких температурах. И забирается жидкость, когда температура падает.

Давление в системе охлаждения двигателя

Большинство современных авто имеют систему охлаждения мотора, без которой машина не сможет много проехать и быстро перегреется. Вот почему эта система является обязательной для каждого автомобиля. На многих автомобилях установлена воздушно-жидкостная система, охлаждающая двигатель, т.к. жидкостью будет отводиться тепло от мотора, охлаждение которой в свою очередь будет производиться воздушным потоком на радиатор. Давление в системе охлаждения двигателя — наша тема сегодня.

Из-за расширения в процессе работы охлаждающей жидкости в системе, возникает давление, хотя бывают случаи, при которых давление превышает допустимые пределы.

Зачем в системе охлаждения нужно давление

Ранее в качестве ОЖ использовали обыкновенную воду. Но при работе этой системы длительное время, происходило быстрое повышение температуры двигателя с последующим перегревом. Конструкторы стали искать выход из этой ситуации. Было найдено два способы, сегодня применяются на автомобилях:

На смену воде пришла охлаждающая жидкость, с более высокой температурой кипения, чем у воды. Сама охлаждающая система была переоборудована для создания в ней давления определенного значения, если давление растет, значит, температура, кипения жидкости также повышается.

Результатом этого, является увеличение температуры кипения ОЖ до 125 градусов, вместо прежних 100, когда использовалась вода. Если же говорить о цифрах, давление в охлаждающей системе двигателя имеет значение 1,2 Атм.

Каким образом осуществляется поддержка давления в системе

Для понимания этого, необходимо рассмотрение рабочего процесса. Давление в системе охлаждения двигателя в ходе нагрева ОЖ — происходит повышение давления. Чтобы этого не произошло, на расширительном бачке и радиаторе устанавливается клапан, и при превышении давления больше допустимого, происходит открывание клапана и стравливание лишнего воздуха.

Обратная ситуация, происходит, когда двигатель холодный, где по клапану в охлаждающую систему осуществляется всасывание воздуха, для создания необходимого давления. Теперь следует ответить на вопрос, интересующий всех, в чем причина возникновения избыточного давления в охлаждающей системе?

Проблемы, связанные с давлением охлаждающей системы

Единственная причина высокого давления в охлаждающей системе заключается в неисправном клапане сброса на расширительном бачке или радиаторе. Для устранения проблемы, надо произвести замену крышки расширительного бачка или радиатора, где располагается клапан. Для профилактики необходимо раз в несколько лет производить замену крышки, из-за периодического засорения клапана и плохого стравливания избыточного воздуха.

Противоположная неисправность, вызывающая недостаточное давление в охлаждающей системе объясняется плохой герметичностью системы, и образованием подтека ОЖ. Надо лишь найти место повреждения для его устранения.

Чтобы избежать этих проблем лучше контролировать работу систем автомобиля и периодически проверять, не происходит ли понижения уровня ОЖ и не растет ли температура мотора, во время простоя в пробках.

Чем отмывать?

Когда у автолюбителей возникает необходимость промывки системы, многие не используют воду, а также отказываются от специализированных средств. Некоторые в качестве очистителя выбирают популярный американский напиток. Да, это «Кока-кола». Вы могли слышать о чудесных свойствах данного напитка. Теперь их можно проверить.

Если после того, как вы промыли систему, вас все еще не устраивает ее работа, тогда это не засорение и нарушение циркуляции. Здесь может быть масса различных причин.

Итак, мы выяснили конструкционные особенности данной системы охлаждения. Чтобы не заниматься промывкой СОД слишком часто, необходимо с умом подходить к выбору ОЖ. А чтобы уберечь систему от засоров, можно воспользоваться фильтрами.
