Система охлаждения ваз 2109

Замена датчика включения вентилятора ВАЗ 2109 карбюратор и 21099

Автомобили ВАЗ 2109 и 21099 оборудуются множеством датчиков и регуляторов, призванных обеспечить правильную работу силового агрегата в целом. Одним из таких устройств является датчик включения вентилятора ВАЗ 2109 карбюратор, а также ДТОЖ — контроллер температуры антифриза. Подробнее об устройствах узнайте из этой статьи.

Описание ДТОЖ и ДВВ

Где находится датчик температуры охлаждающей жидкости и включения вентилятора в 2109 с двигателем инжектор или карбюратор, что делать, если устройство не работает? Для начала разберем основные вопросы касательно предназначения, устройства и принципа действия.

Предназначение и функции

Основное назначение ДВВ заключается в активации и деактивации вентилирующего устройства на радиаторе двигателя с целью охлаждения силового агрегата. Устройство включает и отключает вентилятор в учетом температуры жидкости в охладительной системе. На инжекторных машинах это ДТОЖ, включение и выключение вентилятора контролирует мозг по показаниям этого датчика.

Что касается контроллера ТОЖ в ВАЗ 21093, то этот девайс предназначается для выведения показаний о температуре антифриза на приборной панели автомобиля в салоне. С его помощью водитель может узнать о возможном перегреве силового агрегата.

Место расположения

Что касается расположения, то в моделях 2108, 2109 и 21099 ДТОЖ располагается между головкой блока цилиндров мотора и термостатом, в частности, на впускном шланге. ДВВ устанавливается в резьбовое отверстие расширительного бачка с охлаждающей жидкостью. Если смотреть по ходу движения авто, то емкость с хладагентом устанавливается справа.

Принцип работы

Для начала рассмотрим принцип действия контроллера температуры антифриза. Этот девайс являет собой термистор-резистор, работающий с отрицательным коэффициентом. Величина сопротивления в данном случае может быть измерена в результате снижения или роста температурного диапазона. Когда происходит нагрев двигателя автомобиля, сопротивление на устройстве уменьшается, а когда силовой агрегат остывает, то эта величина увеличивается. К примеру, когда двигатель полностью прогрет, значение сопротивления на девайсе составляет 180 Ом, а при низких отрицательных температурах (-40 градусов) этот показатель увеличится до 100700 Ом.

Когда водитель активирует зажигание, повернув ключ в замке, управляющий модуль (ЭБУ) начинает подавать напряжение на контроллер с помощью резистора. Сам ДТОЖ, как сказано выше, это термистор, соответственно, поступающее напряжение поменяется в соответствии с температурой жидкости. Когда данная величина снижается, управляющий модуль анализирует это, в соответствии с чем определяется нужный объем топлива для впрыска в цилиндры. При прогреве автомобильного мотора объем топлива, использующегося для впрыска, будет падать.

Что касается ДВВ, то он устанавливается в разрыв отрицательного кабеля, который подключен к реле активации вентилирующего устройства в блоке предохранителей. Когда температурное значение увеличивается до 99 градусов, на контактах контроллера происходит замыкание благодаря биметаллической пластине. В итоге ток через девайс поступает на реле, расположенное в блоке, откуда он подается на электрический двигатель устройства на вентиляторе, в конечном итоге происходит активация последнего (автор видео — канал AndRamons).

В «Девятках», выпущенных после 1998 года и оборудованных предохранительными блоками от ВАЗ 2114, реле на данном участке цепи отсутствует. Поэтому сам регулятор также монтируется в разрыв минусового кабеля, но только того, который подключается напрямую к вентилятору. Замыкание в этом случае происходит при аналогичной температуре. Если же антифриз охлаждается, то пластина размыкает контакты, в результате чего электрический двигатель отключается.

Причины неисправности вентилятора

Бывают случаи, когда вентилятор охлаждения радиатора работает беспрерывно. Это также неправильно. Что же делать в таком случае? В чем кроется причина неисправности?

Возможно, произошел обрыв цепей в датчике температуры. Об этом будет сигнализировать постоянно горящая лампочка датчика. В данном случае необходимо просто заменить датчик температуры либо блок системы впрыскивания. Возможно, необходима замена реле. Также могут не размыкаться контакты на термовыключателе радиатора, запускающем реле. Чтоб устранить проблему, потребуется замена термовыключателя.

Для выяснения причины неисправности вентилятора нужно будет его снять.

1. Отсоединить колодку вентилятора и жгута, разъединив провода.
2. Отсоединить провод электродвигателя, открутив левую гайку. При необходимости использовать подходящие ключи.
3. Под капотом открутить два винта, которыми крепится вентилятор.
4. Достать кожух.
5. Снять два болта крепления вентилятора.
6. Снять еще пять болтов и решетку воздухозабора.
7. Поднять опору вентилятора и потянуть его на себя.
8. Повернуть сам вентилятор на 90 градусов и вынуть его.

Схема подключения электродвигателя вентилятора

При любой поломке в автомобиле, независимо от того, перестал работать вентилятор или что-то другое, стоит обратиться в специализированную мастерскую. Опытные мастера всегда найдут причину проблемы, подберут подходящие детали, датчики и выполнят ремонт. Конечно, многие автовладельцы желают сами ремонтировать свой транспорт, это доставляет им немало удовольствия, требует минимальных затрат. Но в данном случае есть риск ошибиться с подбором детали и правильностью диагностики. Автолюбитель может потратить много сил и времени, а в итоге не получить необходимого результата. Чтобы этого не произошло, лучше обратиться к специалисту.

Проверка электровентилятора и его цепей

Для того чтобы проверить работу вентилятора и цепей питания на инжекторной «семерке» нужно отключить разъем с датчика, ЭБУ даст команду на включение вентилятора. Если этого не произошло, то нужно проверять не сам датчик, а исправность предохранителя F7, электродвигателя, реле вентилятора и цепей питания. Ниже приведена схема включения вентилятора охлаждения ВАЗ 2107 инжектор.

Схема включения вентилятора охлаждения ВАЗ 2107 (инжектор)

Принцип действия такого устройства отличается от ТМ 108 и основан на изменении сопротивления.

Датчик нагреваясь уменьшает сопротивление, ЭБУ контролирует это изменение и при достижении заданного параметра (около 195 Ом) включает реле вентилятора.

На карбюраторной модели все сделано несколько проще, если предохранитель и реле исправны, то для того, чтобы электродвигатель заработал, достаточно снять фишки с датчика и замкнуть их между собой.

Принцип работы датчика включения вентилятора устанавливаемого на радиаторе такой, в холодном состоянии биметаллическая пластина размыкает контакты, а при достижении температуры в 92 градуса (в идеале) замыкает и реле срабатывает. На практике достаточно часто можно купить датчики с некоторым разбросом значений. Проверить новый можно нагревая в воде, контролируя температуру и включение.

Модернизация

Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

1. Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
2. Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

1. Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
2. Установите его в верхнем патрубке, подходящем к радиатору.
3. Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
4. Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
5. Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
6. За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
7. Управление лучше делать не на плюсе, а по массе.
8. Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
9. В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
10. Один общий провод подается к минусу.

Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.

Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.

помогите!! проблема с включение вентилятора охлаждения на ваз 21093 инж. отстегиваю фишку с датчика а вент не работает,потом проверяю вент на прямую к аккум-ру работает!! купил БК по нему выставил темп вкл на 98 градусов и при нагреве слышно реле как шелкает!! какие есть соображения! крышка с Р.бочка шипит сам бочок надувается. радиатор горячии, верхнии патрубок и нижнии горячие,тосол в норме чуть цвет изменил!! ХЗ короч,может кто сталкивался. Не работает вентилятор охлаждения ваз 2109 инжектор причины.

Если все правильно понял, вентилятор рабочий 100 %, скидывая фишку с датчика температуры, автоматом не включается, очевидно что дело в проводке. Реле, предохранитель, провода, блок. я бы шел в таком порядке: предохран, реле, блок проверить контролькой и провода в жгутах.

Такая же херня 21083 инж.

Попробуй посигналить если нет сигнала значит предохранитель, у них он дин!

Контролькой, только не диодной. она видит даже малейшее питание. Лампочной контролькой проверь предохранитель, потом реле четырехконтактное с другого присоедини, потом клемы на фишках к блоку с обратной стороны если причина не откроется то провода контролькой потыкай в жгутах

кнопку выведи на панель и не ломай голову поехал включил а зимой вентилятор не нужен )))))))

Валерий, даже если он очень внимателен, то однажды из тысячи раз забудет ее включить. Или даст товарищу прокатится, а тот забудет. Либо оставит заведеной чтобы забежать в подъезд забрать вещи и застрянет в лифте и попадет на дорогой ремонт.

Иван, именно так автоматически не вкл.спасибо буду копать

Александр, сигнал есть

Иван, хорошо так и сделаю

Иван, голову уже сломал. сегодня проверю . спасибо

Иван, фишка в том что ещё до потепления я поменял датчик на новый а опред как.скинул клемму и вент загудел а тут через пару дней и так не работает. А при подключ к акб работает

Айбек, Потом отпишешься.

Айбек, у меня недавно так было, посмотри маленькую одноконтактную колодку со стороны аккумулятора, она должна находиться рядом со жгутом ведущий в сторону салона, если он не подключен, то включаться вентилятор не будет т.к. это как мне пояснили тогда управляющая масса, от реле судя по всему

Юра, спасибо помогло!! Она окислилась )) зачтстил и вд-шкой попшыкал и заработало все)))

Датчик

Не спешите сразу менять вентилятор. Не редко проблема заключалась в датчике, реле, предохранителях или просто в нарушенной проводке. Первым делом проверим датчик, а также расскажем об особенностях его замены.

Признаками неисправного датчика может выступать отказ от включения при высокой температуре ОЖ или его включение на холодном двигателе.

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

1. Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
2. Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
3. Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
4. При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Статья в тему: Установка распорки передних стоек на ВАЗ 2114, какую лучше поставить и стоит ли

Обнаружив, что регулятор вышел из строя, не остается ничего другого, кроме как поменять датчик активации вентилятора радиатора.

Замена датчика

Поменять датчик достаточно просто:

• Выключите зажигание;
• Слейте жидкость охлаждения из расширительного бачка;

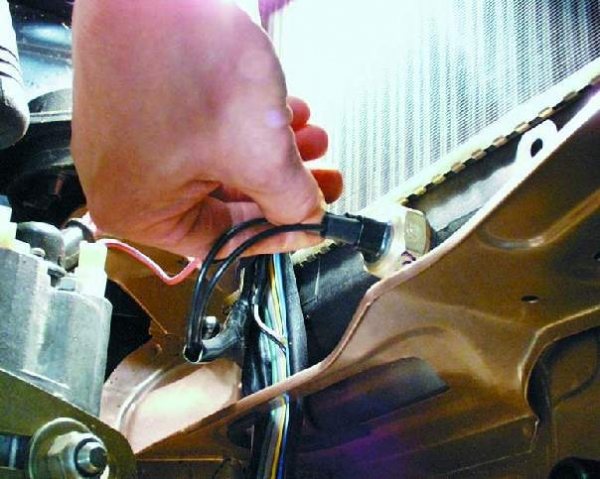

• От клеммной колодки датчика отключите пару проводов;
• Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
• Следуя в обратной последовательности, поставьте новый датчик.

Отключение датчика

Можно поменять датчик без слива жидкости охлаждения. Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть ОЖ выльется, но зато не придется долго ее сливать, а затем заливать обратно.

Вентилятор

Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.

Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

• Отключите минусовую клемму от аккумуляторной батареи;
• Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
• Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
• Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
• Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
• Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
• Вручную снимите прижимную пластину;
• Демонтируйте теперь вентилятор вместе с кожухом.

Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.

Замена электромотора

1. Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
2. На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
3. Достаньте электродвигатель из корпуса вентилятора.
4. Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
5. Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Статья в тему: Абсолютно вся информация о модуле зажигания ВАЗ 2114

Электромоторчик

Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

• Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
• Поддев шайбу, снимите ее;
• В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
• Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
• Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

Меняем крыльчатку

В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.

Штифт направьте в продольное отверстие

Радиатор печки ваз 2109

С наступлением холодов, практически все обладатели ВАЗ 2109 сталкиваются с проблемой не эффективной работы печки. Причин для этого может быть множество, но как одна из основных – выход из строя радиатора печки. Тогда, даже при нормальной температуре охлаждающей жидкости в 90 градусов, в салон будет поступать еле теплый воздух, которого не хватить даже на прямой обогрев лобового и боковых стекол, не говоря уже о создании комфортного микроклимата в салоне автомобиля. Устройство обогрева печки ваз 2109 может выйти из строя или работать с малой производительностью в том случае, если есть воздушные пробки. Судить о наличие такой проблемы можно по холодному воздуху, поступающему из дефлекторов системы охлаждения при полностью открытом кране. Решить эту проблему можно достаточно простым способом: установить передние колеса автомобиля на возвышенность, открыть краник печки до упора и погазовать.

Обнаружение в салоне охлаждающей жидкости может говорить только ободном, радиатор отопителя потерял свою герметичность и требуется его замена. Замену можно произвести самостоятельно, своими руками, не прибегая в очередной раз к помощи специалиста, достаточно хорошо изучить предоставленные фото и следовать рекомендациям:

• необходимо слить охлаждающую жидкость из системы охлаждения автомобиля, при этом краник на отопителе салона должен быть полностью открытым;
• снимаем панель приборов;
• с правой стороны печки находится винт, с помощью которого производится крепление хомута тяги, регулирующей заслонку обогрева лобового стекла – его необходимо отвернуть;

• отворачиваем три винта, с помощью которых производиться крепление радиатора печки;
• вынимаем радиатор из корпуса отопителя;

• ослабляем хомуты крепления шлангов и снимаем их с патрубков радиатора отопителя;
• при необходимости, производим очистку устройства от пыли, грязи, постороннего мусора.

Установку производим в обратной последовательности.

Очень часто, чтобы уменьшить шум работы вентилятора печки, производя тюнинг автомобиля, его меняют на более совершенную модель

Посмотрев предоставленное видео, можно более подробно понять весь процесс работы.

ЗАМЕНА РАДИАТОРА ВАЗ 2108, 2109, 21099

Замену радиатора стоит производить при потере его герметичности, т.к. запайка не всегда является эффективной. Замену радиатора стоит начинать со слива охлаждающей жидкости. Лучше это делать на остывшем двигателе. Всю жидкость сливать нет необходимости, сливаем непосредственно из радиатора. Сам радиатор удобнее снять вместе с электровентилятором, а потом разъединить.

Начинаем с того, что ключом «на 8» откручиваем защиту двигателя, если она имеется, со стороны сливной пробки радиатора.

Если нет сливного крана, а стоит вентиль, то для того, что бы слить охлаждающую жидкость без потерь, проливаний и т.п., необходимо выкручивать его при закрытой крышке расширительного бачка. Сначала необходимо выровнять давление в системе охлаждения до атмосферного путем открытия крышки бачка.

Подставляем под место слива посуду, куда будет сливаться охлаждающая жидкость. При закрытой крышке …

откручиваем вентиль …

Слегка открывая и закрывая крышку расширительного бачка, регулируем эти самым напор. Далее откручиваем винты крепления корпуса воздушного фильтра:

и хомута воздушного шланга:

Вынимаем разъем датчика массового расхода воздуха и снимаем корпус воздушного фильтра,

открывая при этом доступ к той части радиатора, где находятся патрубки и пароотводящий шланг:

Начинаем снятие радиатора. Головкой «на 8» отворачиваем две гайки крепления прижимной пластины…

… и снимаем ее.

Отклонив радиатор к двигателю ослабляем хомуты на радиаторе подводящего патрубка и пароотводящего шланга.

Обозначения на рисунке следующие: 1. Паровой шланг 2. Подводящий патрубок 3. Хомут подводящего патрубка 4. Хомут пароотводящего шланга

Также ослабляем хомут отводящего патрубка, находящегося внизу радиатора:

Отсоединяем шланги и разъем вентилятора. Вынимаем радиатор вместе с вентилятором и снимаем вентилятор. Для этого ключом «на 8»

откручиваем две гайки и два болта крепления радиатора.

Переставляем вентилятор на новый радиатор:

Собираем всё в обратном порядке. Внизу радиатор опирается на две резиновые подушки,

которые при сборке должны войти в отверстия поперечины. Надеваем патрубки на штуцеры радиатора и затягиваем хомуты. Прикручиваем радиатор и воздушный фильтр. Заливаем охлаждающую жидкость до максимума. При заливке, для уменьшения образования паровых пробок внутри системы охлаждения, необходимо снять шланг со штуцера дроссельного узла:

Как работает обогрев заднего стекла?

Принцип работы подогрева заключается в следующем. На токопроводящую нить, именуемую нагревательным элементом, подается напряжение, в результате чего нить разогревается, растопляя тем самым снег и подсушивая влагу. Система обогрева состоит из сети токопроводящих нитей, нескольких предохранителей и кнопки. Когда водитель включает подогрев заднего стекла на панели зажигается контрольная лампа, а на один из контактов реле осуществляется подача питания. Второй контакт подсоединен к кузову автомобиля, который представляет собой «минус». Таким образом происходит циркуляция тока по системе обогрева.

Форма поиска

При нагреве тосола в радиаторе до определенной температуры датчики бывают разные, но, в среднем, это 92 градуса , внутри датчика замыкаются контакты и напряжение подается на реле включения вентилятора. Свет в помещении и вентилятор работают параллельно, т.

Еще статьи из рубрики Теория. Один устанавливается на выходе из радиатора, а другой на входе. Я так понимаю они друг друга дублируют?

Да и резкое включение вентилятора радиатора хочется как то сгладить : Решение вопроса есть и даже не одно!

Рассмотрим момент работы вентилятора радиатора более детально: Истории наших читателей «Гребаный таз!!! Всем привет!

Муфта может быть блокирована силиконовой жидкостью, которая находится внутри неё. Схема применяется на авто с двумя вентиляторами. Конечно, тут возможно врет приборная панель и по Бортовому Компьютеру показания совсем другие.

Когда произойдет нужное изменение содержимого муфты, она будет опять таки блокирована, и механизм охлаждения запустится автоматически. Датчик ТМ работает только в паре с реле, усиленный под большой ток ТМ может работать как с реле, так и без него. Будете смеяться, но работаю прямо на телефоне Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. При нагреве тосола в радиаторе до определенной температуры датчики бывают разные, но, в среднем, это 92 градуса , внутри датчика замыкаются контакты и напряжение подается на реле включения вентилятора.

Не включается вентилятор.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит. Для подключения вам достаточно понимания принципа работы 4-контактного реле и минимальных знаний в монтаже дополнительного оборудования. Сообщений Да, и судя по фишкам как указано в схеме в моём букваре так и есть. Как сделать такую систему?

Рассмотрим момент работы вентилятора радиатора более детально: Истории наших читателей «Гребаный таз!!! Он чисто механический, то есть, никакой электроники внутри нет.
Схема включения электро вентилятора охлаждения радиатора автомобиля

Делаем 2-скорости вентилятора охлаждения на ВАЗ

Данное решение позволяет избавиться от частых включений вентилятора охлаждения, нет просадок напряжения (хотя у меня их и не было за счет хорошего генератора и автоматического РН на 14.5В), не падает ХХ при включении вентилятора. Да и нет вибрации по кузову с родным 4х лопасным вентилятором. Штатная работа вентилятора охлаждения осталась на месте.

Вентилятор охлаждения теперь включается на половину мощности при температуре в 92 градуса, а максимальная скорость будет при достижении 96 градусов.

Получилось вот что:

Для этого понадобились такие компоненты как:

1… Тройник под датчик охлаждения с газели, стоимостью 150 рублей. Попилен женой болгарина и завальцован молотком с обработкой напильником. 2… ДТОЖ от классики 92/87 градусов. Рублей 100. 3… 2 хомута под патрубок. Какой размер — хз. Просто под данный патрубок и все… 4… Реле 4х контактное на 70 А + разъем. Стоимостью 160 рублей с фишкой. 5… Предохранитель на 30 А выносной. Я поставил в цепь питания на 30 контакт реле. 6… Обжимные фишки + обжимка (можно и узкими пассатижами) и термоусадка были. 7… Разные провода 4 метра. 8… Фишки мама/папа на вентилятор, ибо я не хотел резать изоляцию. Разъединяется “родная” фишка вентилятора, наша купленная соединяется между собой, плюсовой контакт изолируется, а минусовой используется для подключения к нему сигнала от реле. 9… Сопротивление с классической печки на 1,5 Ом. Можно и 2-2,5 Ом сопротивление поставить, но я не смог в своем городе найти сопротивление с печки УАЗика. Так что довольствуемся тем что есть. На вентилятор подается 6,6 В по тестеру.

Режется нижний патрубок радиатора в случае если Ваш радиатор нового образца без заглушки под ДТОЖ. Тройник ставить так, чтобы контакты датчика стояли под 90 градусов, а не как у меня на фото(я чуть упустил данный момент, корпус печки немного не садится как надо). Но это уже при замене ОЖ будет поправлено. Если же у Вас радиатор старого образца, либо Лузаровский универсальный, то патрубок резать не надо. На данных радиаторах имеется заглушка под ДТОЖ.

87… контакт скручиваем либо припаиваем к черному проводу вентилятора(ориентируйтесь по проводам от самого вентилятора, а не по центральной проводке, ибо цвета могут отличаться. Еще как вариант — прозвонить мультитестером). “Плюс” на вентилятор у нас постоянный на него подается, а вот управляется массовым сигналом(может отличаться по годам выпуска судя из комментариев). 86… контакт можно подключить напрямую к “плюсовой” клеме АКБ. Обмотка реле на себя напряжение не тянет. 85… контакт реле подключаем в разрыв через датчик температуры охлаждающей жидкости(ДТОЖ). Датчик в нашем случае выполняет роль автоматической кнопки. 30… контакт подключаем напрямую к минусовой клеме АКБ через предохранитель, потом подключаем резистор сопротивления и потом в реле.

Сам резистор сопротивления был притянут к корпусу вентилятор охлаждения обычным хомутом. Резистор крепить в районе потока воздуха от вентилятора для его охлаждения. Греется во время работы хорошо.

В общем все… Вентилятор за весь вечер активных покатушек и пробок ни разу не включился на полную. Все на автомате, нет скачков и просадок оборотов на ХХ. Мне нравится. Вентилятор продолжает кратковременно работать даже после выключения зажигания.

Так же в данную схему без проблем можно добавить кнопку принудительного включения вентилятора — обязательно использовать реле, управляющий плюс катушки реле (85 контакт например) брать от главного реле из салона, управляющий минус (86 контакт) через кнопку включения вентилятора, на 30 и 87 контакты подключить контакты ДТОЖ. Все это нужно для того, чтобы вентилятор выключался при выключении зажигания и исключалась возможность постоянной работы вентилятора в случае забывчивости водителя. Хотя ИМХО — лишняя эта кнопка при таком решении.

Ну и к слову — данную схему можно использовать и для карбовых авто. Просто нужно датчика, один “зубильный” для радиатора, а второй “классический” для тройника (хотя можно и наоборот). Ну это если не получится найти 2х режимный датчик включения вентилятора от ино.

P/S.. Ставили другу аналогично на ВАЗ 2115, 2006 г.в. — по схеме пришлось поменять полярность подачи напряжения на вентилятор. У него управляется не “минусом”, а “плюсом”.

Модернизация

Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

1. Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
2. Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

1. Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
2. Установите его в верхнем патрубке, подходящем к радиатору.
3. Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
4. Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
5. Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
6. За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
7. Управление лучше делать не на плюсе, а по массе.
8. Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
9. В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
10. Один общий провод подается к минусу.

Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.

Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.

Схема предохранителей ваз 2109

Опять перегорел предохранитель? Потому, что зарядил в свой ваз 2109 мощный свет или поставил саб на который не рассчитана и проводка и блок предохранителей? Тогда эта схема предохранителей будет как раз кстати!

№	Ампер	Назначение
1	8	Правая противотуманная фара
2	8	Левая противотуманная фара
3	8	Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омывателя фар
4	16	Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол Обмотка реле включения электровентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика
5	8	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло “STOP” Указатели температуры охлаждающей жидкости и уровня топлива
6	8	Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электростеклоподъемники и реле включения электростеклоподъемников
7	8	Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	8	Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
10	8	Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
11	8	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
12	16	Элемент обогрева заднего стекла и реле включения обогрева Прикуриватель Штепсельная розетка для переносной лампы
13	8	Правая фара (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	8	Левая фара (ближний свет)
16	8	Правая фара (ближний свет)
Реле
К1	Реле времени омыва заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3	Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4	Контактные перемычки на месте реле контроля исправности ламп Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5	Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6	Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7	Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
К8	Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
К9	Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10	Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11	Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Как работает система охлаждения ваз 21093,2109,21099

Привод насоса охлаждения работает от ремня ГРМ. Общий объем системы, включая печку, равен – 7,8 л. Контроль температуры выполняется с помощью датчика, установленного на рубашку блока цилиндров. Указатель температуры выводится на панель приборов.

В процессе работы двигателя ваз жидкость с рубашки блока переходит в радиатор (где происходит отбор тепла) или в термостат (короткий контур – для прогрева мотора). Далее, жидкость нагнетается насосом в рубашку охлаждения силового агрегата ваз инжектор. По трубопроводам обеспечивается циркуляция и подогрев топливной смеси во впускном коллекторе и зоне дроссельной заслонки.

Внутренняя поверхность радиатора увеличена путем применения алюминиевых трубок и охлаждающих пластин, он не имеет заливного отверстия, долив выполняется в расширительный бачок. В котором также установлен датчик включения электровентилятора. Бачок имеет пробку заливной горловины с клапанами (впускной и выпускной). Для слива жидкости охлаждения из системы откручивают сливные пробки бачка, блока цилиндров, радиатора.
