Действие кпп уаз 469

Износ и ремонт КПП

В каких случаях эксплуатация машины влечет за собой износ частей коробки, в результате чего требуется ремонт?

1. Пользование авто в запредельных режимах.
2. Эксплуатация УАЗ 469 с неисправным сцеплением.
3. Использование некачественных масел для ведущего моста.
4. Проведение ТО коробки передач непрофессионалом.

Это главные предпосылки, которые могут стать причиной срочного ремонта УАЗ 469.

Для ремонта КПП нужен большой набор инвентаря.

Рожковые ключи в 2 экземплярах (на 10, 12, 13, 14, 17, 19, 22). Ключом на 14 нужно отвинтить задний вал от фланца раздатки

Если неправильно воспользоваться этим ключом, можно создать себе огромные проблемы.
Торцевые ключи.
Профессиональный ключ для плоских гаек.
Обычные и крестообразные отвертки.
Утконосы для снятия и надевания стопорных колец.
Металлический штырь для выколачивания отдельных частей.
Для быстрого откручивания гаек и болтов нужен маленький отрезок железной трубы.
Качественный керн и зубило.
Монтажная лопатка.
Тяжелый молоток.
Большое количество банок для болтов и гаек, чтобы последовательно размещать детали в процессе работы.
Съемник подшипников.
Автовладелец, который со вниманием относится к своей машине, может выявить неполадки в работе КПП.

Сборка синхронизированной коробки передач

Сборку коробки передач производите, начиная с подсборки ее узлов, в следующем порядке:

Сборка первичного вала

Притрите на конусе вала блокирующее кольцо до размера 0,8–1,25 мм, как показано на рис. 36

Запрессуйте до упора шариковый подшипник уплотнительным кольцом в сторону гайки подшипника.

Наверните гайку крепления подшипника (левая резьба) и застопорите ее раскерниванием в паз вала.

Заложите смазку в отверстие вала и вставьте ролики (14 штук).

Сборка синхронизатора

Подберите комплект муфты и ступицы синхронизатора с минимальными зазорами при свободном перемещении согласно рис. 37 или используйте комплекты 469–1701117 и 469–1701138, подобранные заводом-изготовителем.

Заложите в ступицу три пружины (рис. 38), три направляющие пружины, три шарика и три сухаря и установите на ступицу муфту (муфта I и II передач изготовлена за одно целое с шестерней заднего хода).

Сухари устанавливайте стороной с отверстиями меньшего диаметра в сторону муфты.

Сборка вторичного вала

Установите игольчатый подшипник шестерни III передачи, распорную втулку подшипника, стопорное кольцо и шпонку.

Притрите блокирующее кольцо синхронизатора на конусе шестерни III передачи до размера 0,8– 1,25 мм, как показано на рис. 39.

Смажьте подшипник трансмиссионным маслом, установите шестерню III передачи с блокирующим кольцом, упорное кольцо, установите синхронизатор III и IV передач и стопорное кольцо разрезом к шпонке ступицы.

Притрите блокирующие кольца синхронизатора на конусах шестерен I и II передач до размера 0,8–1,25 мм, как показано на рис. 39.

Установите игольчатый подшипник шестерни II передачи, стопорное кольцо.

Смажьте подшипник трансмиссионным маслом, установите шестерню II передачи с блокирующим кольцом, упорное кольцо, установите синхронизатор I и II передач.

Установите упорное кольцо, стопорное кольцо, шестерню I передачи с блокирующим кольцом и смазанным подшипником, распорное кольцо (маслоотражатель) установите так, чтобы штифт вторичного вала попал в паз распорного кольца (маслоотражателя).

Установите запорную втулку и закрепите ее (запорная втулка облегчит установку вторичного вала в сборе в картер коробки передач).

Корпус РК

Корпус раздаточной коробки состоит из двух частей. Во избежание утечки смазочного материала в месте соединения части герметизированы прокладками. На валах, выходящих из герметичного корпуса, установлены сальники. Они предотвращают вытекание смазки при движении автомобиля.

Механизм привода

Механизм РК состоит из:

• Вала задней оси. Жестко соединяется с задним карданным валом автомобиля. Установлен на подшипниках шарикового типа. Они позволяют валу свободно вращаться;
• Вала передней оси. Приводит в действие передний карданный вал. Крепится при помощи гайки;
• Промежуточного вала. Необходим для включения переднего моста или пониженной передачи;
• Вилки переключения. Используются для передвижения шестерен при включении/выключении переднего моста и для понижения передачи. Движение вилок осуществляется по специализированным штокам. Каждая вилка оснащена фиксирующим механизмом, исключающим самопроизвольное передвижение изделия по штоку.

Механизм управления

Узел выполнен в виде металлической крышки. Она крепится болтами к корпусу раздаточной коробки. В крышке устанавливаются два рычага. Один служит для подключения передней оси, второй для понижения крутящего момента, передаваемого от коробки переключения передач.

Переоборудование ГАЗ-69

Спустя какое то время, случилась поломка и я не стал латать Тришкин кафтан, а вытащил разом двигатель, КПП и раздаточную коробку.

Начал переоборудование с установки Волговского мотора. Закрепил его задней частью на поперечине двигателя, а под переднюю часть вварил кронштейны к раме, используя заранее заготовленные пластины.

Для того, чтобы состыковать КПП с РК, пришлось откручивать кузов и подымать его на 200 мм.

Закрепив КПП с раздаточной коробкой, приступил к изготовлению задних кронштейнов опоры раздатки, а когда закрепил раздатку, то снял задние крепления двигателя от траверсы.

Пришла очередь вырезать в кузове то, что не давало его посадить на место, чтобы в дальнейшем для снятия КПП и РК не приходилось его опять снимать.

Когда кузов был установлен, пришлось промежуточную ось привода сцепления укорачивать и опять сваривать, т.к. ее невозможно было поставить на место, ведь она не влазила между рамой и кожухом маховика.

Далее, настала очередь карданного вала. Родной задний кардан я найти не смог, поэтому пришлось решать проблему кустарным методом. Брал два карданных вала с тем условием, чтобы у одного из них была нормальная рабочая шлицевая часть. Вымерял расстояние между флянцами моста и раздаточной коробки, после чего резал их с этим расчетом как получалось почти пополам.

Затем, брал два уголка тридцатки и эти остатки карданов зажимал уголками в тиски. Уголки у меня выполняли роль центров. Потом, ложил на вилки карданов два электрода и выравнивал карданные валы так, чтобы они были в одной плоскости.

Сварщик прихватывал кардан сначала снизу, а потом и сверху. Далее, мы отпускали немного тиски и проворачивали кардан на 90 градусов. Опять сварщик прихватывал сначала снизу, а затем сверху. Потом, кардан извлекали из тисков и сварщик проваривал его сегментами с противоположных сторон. Ну и в конце процесса, варил уже капитально на второй шов.

Пластины балансировочные с карданов я не отрывал, а оставлял их на родных местах. Первый раз варить кардан было не обычно и страшновато, но во время движения он не бил и не гудел, а значит все прошло хорошо. Постепенно наловчившись, сваривал таким способом карданные валы на Волге и УАЗе лет 10, а может и больше.

После установки заднего кардана на автомобиль оказалось, что надо делать под него небольшой туннель на полу у задних пассажиров. Также, нужно было придумать различные крышки, чтобы закрыть полики, т.к. старые все пришлось переделать.

Передний кардан взял от Буханки, но он как известно имеет утоньшение, поэтому пришлось его укорачивать на токарном станке.

Выхлопную трубу поставил от УАЗ-469, но с какими то небольшими переделками. Поперечину под задней частью двигателя подрезал пару раз, чтобы она не мешала переднему кардану и крепил ее в нижней части к раздаточной коробки.

Глушитель пришлось вешать почти как на УАЗ-469 с выхлопной трубой на зад автомобиля. Перегнул тяги управлением газа, а также соединения водяных патрубков двигателя и радиатора. Бензомагистраль от бака к карбюратору, провел по левой стороне рамы. Воздушный фильтр также поставил от УАЗа. Вот вообщем то и все основные переделки.

Причины возникновения поломок

Как правило, необходимость замены основных комплектующих деталей на КПП возникает с их естественным износом.

Основная причина течи масла из КПП – это наличие повышенного уровня горючего в системе. Для КПП на УАЗ следует использовать качественное масло. Если жидкость не будет иметь должное качество, то из-за этого могут возникать характерные шумы со стороны коробки. При износе синхронизатора или его деталей всегда отмечается затрудненная смена передач

Обратить внимание следует и на детали механизма переключения. При деформации зубьев шестерен нередко отмечается самовыключение передач

Схема переключения раздатки УАЗ 469

Управление раздаточным механизмом осуществляется дистанционно из салона автомобиля. включение пониженной передачи или переднего моста принудительное. Осуществляется при помощи рычагов, установленных рядом с органом управления механической коробкой переключения передач.

Управление приводом передней оси осуществляется правым рычагом (по ходу движения автомобиля). для включения привода водитель переводит рычаг в крайнее переднее положение. Для отключения рычаг передвигается в обратном направлении. Управление передней осью выполняется при выключенной муфте сцепления.

Левый рычаг служит для понижения передачи крутящего момента. Орган управления имеет три фиксированных положения:

1. Прямая. Рычаг находится в крайнем переднем положении. При этом раздаточная коробка не изменяет передаточное число от КПП;
2. Нейтраль. Рычаг устанавливается в центральное положение. Крутящий момент не передается к ведущим осям автомобиля;
3. Понижающая. Переключение органа управления осуществляется в крайнее заднее положение. Механизм раздаточной коробки понижает крутящий момент.

Подбор запчастей

Вообщем, решил отказаться от форсирования двигателя ГАЗ М-20 и поставить на свой ГАЗ-69 двигатель от Волги ГАЗ-21. Потихоньку, нашел 4-х ступенчатую КПП от УАЗа, а затем и раздаточную коробку от Буханки. Пластину от УАЗ-469Б, которая ставится между КПП и РК, найти не смог. Однако, попалась мне такая же от Буханки, но она была немного уже УАЗовской.

Также, нашел четыре подушки крепления двигателя от УАЗ или ГАЗ-51, т.к. они были практически одинаковые. Взял с запасом четыре пластины листовой пятерки и подогнал к ним большие отверстия подушек двигателя. Одним словом, все скомплектовал и ждал только отказа какого-нибудь агрегата.

Сборка синхронизированной коробки передач

Сборку коробки передач производите, начиная с подсборки ее узлов, в следующем порядке:

Сборка первичного вала

Притрите на конусе вала блокирующее кольцо до размера 0,8–1,25 мм, как показано на рис. 36

Запрессуйте до упора шариковый подшипник уплотнительным кольцом в сторону гайки подшипника.

Наверните гайку крепления подшипника (левая резьба) и застопорите ее раскерниванием в паз вала.

Заложите смазку в отверстие вала и вставьте ролики (14 штук).

Сборка синхронизатора

Подберите комплект муфты и ступицы синхронизатора с минимальными зазорами при свободном перемещении согласно рис. 37 или используйте комплекты 469–1701117 и 469–1701138, подобранные заводом-изготовителем.

Заложите в ступицу три пружины (рис. 38), три направляющие пружины, три шарика и три сухаря и установите на ступицу муфту (муфта I и II передач изготовлена за одно целое с шестерней заднего хода).

Сухари устанавливайте стороной с отверстиями меньшего диаметра в сторону муфты.

Сборка вторичного вала

Установите игольчатый подшипник шестерни III передачи, распорную втулку подшипника, стопорное кольцо и шпонку.

Притрите блокирующее кольцо синхронизатора на конусе шестерни III передачи до размера 0,8– 1,25 мм, как показано на рис. 39.

Смажьте подшипник трансмиссионным маслом, установите шестерню III передачи с блокирующим кольцом, упорное кольцо, установите синхронизатор III и IV передач и стопорное кольцо разрезом к шпонке ступицы.

Притрите блокирующие кольца синхронизатора на конусах шестерен I и II передач до размера 0,8–1,25 мм, как показано на рис. 39.

Установите игольчатый подшипник шестерни II передачи, стопорное кольцо.

Смажьте подшипник трансмиссионным маслом, установите шестерню II передачи с блокирующим кольцом, упорное кольцо, установите синхронизатор I и II передач.

Установите упорное кольцо, стопорное кольцо, шестерню I передачи с блокирующим кольцом и смазанным подшипником, распорное кольцо (маслоотражатель) установите так, чтобы штифт вторичного вала попал в паз распорного кольца (маслоотражателя).

Установите запорную втулку и закрепите ее (запорная втулка облегчит установку вторичного вала в сборе в картер коробки передач).

• Home
• Видео
• Ремонт Кпп Уаз 469 Своими Руками Видео

Автомобиль УАЗ 469, выпущенный Ульяновским автозаводом, практикуется на перевозке людей и грузов. Вездеходность этой машины позволяет разъезжать по хоть каким дорогам.

КПП — это коробка переключения передач автомобиля. УАЗ 469 обладает механической 4-ступенчатой КПП, снабженной синхронизаторами инерционного типа. Они рассчитаны на включение передач без шума и грохота. Синхронизаторы помогают сглаживать скорость соединяющихся зубцов до ввода в зацепление. Скорости вращения мотора и колес не совпадают, для совмещения их нужен синхронизатор. Сегодня, коробка позволяет машине передвигаться задним ходом.

Коробка КПП УАЗ 469 состоит из последующих деталей:

• первичный вал;
• передняя крышка;
• гайка особенного предназначения;
• вспомогательный крепеж;
• автопрокладка;
• шарикоподшипники;
• ведущий подшипник вторичного вала;
• картер;
• муфта подключения III и IV передач;
• зубчатое колесо III передачи;
• зубчатое колесо II передачи;
• муфта подключения I и II передач;
• зубчатое колесо I передачи;
• вторичный вал;
• крепежная шайба;
• распорное кольцо КПП;
• крепежный болт;
• шайба для крепления;
• промежный вал;
• ось зубчатого колеса заднего хода;
• зубчатое колесо заднего хода;
• пробка;
• блок зубчатых колес привода промежного вала и III передачи;
• крышка.

Устройство УАЗовской коробки

Если вам интересна схема КПП УАЗ, отыскать ее нетрудно на фото и рисунках, размещенных на разных веб-сайтах в вебе.

Замена масла в раздаточной коробке

Масло из раздаточной коробки сливаем сразу после поездки, пока оно прогрето

Лучше всего заменять масло сразу и в коробке передач и в раздаточной коробке

Подготавливаем автомобиль и устанавливаем его на подъемник или смотровую канаву

Подставляем емкость под отверстие для слива

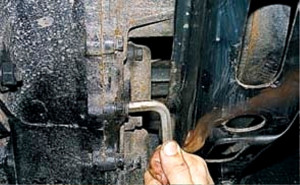

Шестигранником на 12 откручиваем пробку сливного отверстия и сливаем масло в емкость

Если отработавшее масло темного цвета или в нем заметны частицы металла, промываем раздаточную коробку, для чего заворачиваем пробку, очистив ее магнит от стальной стружки

Масло может иметь темный цвет не только в результате изнашивания деталей, но и изначально, например, при добавках дисульфида молибдена или графита



Затем шестигранником на 12 откручиваем пробку заливного отверстия

Масляным шприцем заливаем в коробку примерно 0,5 л смеси трансмиссионного или моторного масла (70–80 %) с керосином или дизельным топливом (20–30 %) и заворачиваем пробку заливного отверстия

Подставив под мосты упоры, вывешиваем одну сторону автомобиля или автомобиль целиком. Включив первую передачу, пускаем двигатель на 2–3 мин.

Установив автомобиль на колеса, полностью сливаем промывочное масло (продолжительность слива не менее 5 мин). Очищаем еще раз пробку сливного отверстия и заворачиваем ее



Выкрутив пробку заливного отверстия, масляным шприцем заполняем раздаточную коробку трансмиссионным маслом (0,7 л)

Заворачиваем пробку заливного отверстия.

Проверяем уровень масла в коробке передач и при необходимости доливаем

В процессе эксплуатации возможно перетекание части масла из коробки передач в раздаточную коробку через подшипник вторичного вала коробки передач. Выравнивать уровни масла в агрегатах не требуется

Одновременно с заменой масла, смазываем ось рычагов управления раздаточной коробкой, для этого:



Сдвигаем резиновый чехол на рычагах вверх и шприцем нагнетаем любую пластичную смазку в пресс-масленку оси рычагов

Разборка и сборка своими силами

Вначале надо снять крышку первичного вала и вывинтить левую гайку, которая находится на нем (см. рис.). Теперь надо снять его подшипник. Если он вышел из строя, его надо заменить. Его роликовый «брат» установлен внутри вала, его также надо сменить. Затем снимается стопорное кольцо со вторичного валка. Отвинчивают стопор двухрядного подшипника. Вал надо выбить и поменять деталь.

Далее следует муфта третьей передачи в сборе. Медные синхронизаторы заменяют вместе с сухариками. Затем наступает очередь шестеренки задней передачи. Отвинчивают коробку переднего подшипника промежуточного вала. Не бейте по ней молотком или керном: она из силумина и может треснуть.

Старайтесь не повредить ее резиновую прокладку, потому что ее трудно достать. На вынутом валу заменяют шестеренки и все подшипники. После этого собирают коробку в обратном порядке. Когда устанавливают ролик на первичный вал, его обильно смазывают «Литолом». Все узлы и детали ставят на место поочередно, чтобы не ошибиться.

Разборка коробки передач | AUTOFIZIK.RU / авторемонт

Снимаем коробку передач (см. Снятие коробки передач).Очищаем коробку передач от грязи. Заливаем в картер коробки около 0,5 л керосина или дизельного топлива и промываем коробку, вращая вторичный вал. Сливаем жидкость.

Снимаем выжимной подшипник сцепления.

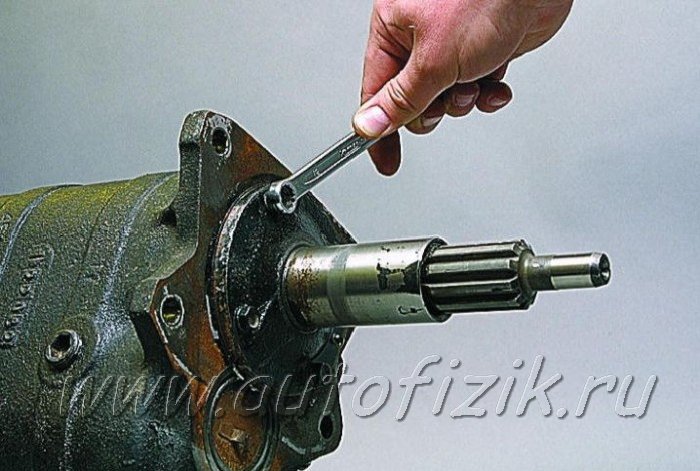

Ключом «на 12» отворачиваем четыре болта крепления,…

…снимаем полукруглую пластину…

…и крышку подшипника с прокладкой.

Обратите внимание при установке крышки, что дренажный канал в ней должен совпасть с отверстием в картере

Ключом «на 12» отворачиваем шесть болтов крепления крышки механизма переключения передач.

Снимаем крышку механизма переключения с прокладкой.

Поворачиваем первичный вал вырезом на муфте синхронизатора в сторону шестерни промежуточного вала.

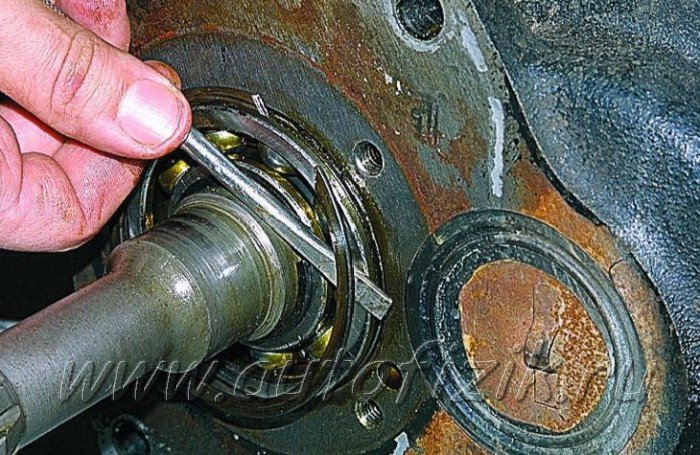

Отверткой поддеваем и снимаем стопорное кольцо переднего подшипника первичного вала.

Поддев подшипник двумя монтажными лопатками или отвертками,…

…вынимаем первичный вал…

…и кольцо синхронизатора.

Вынимаем 14 роликов из расточки первичного вала.

Шлицевой отверткой отворачиваем стопорный винт оси блока шестерен заднего хода.

Через бородок выбиваем ось назад.

Вынимаем ось и блок шестерен заднего хода.

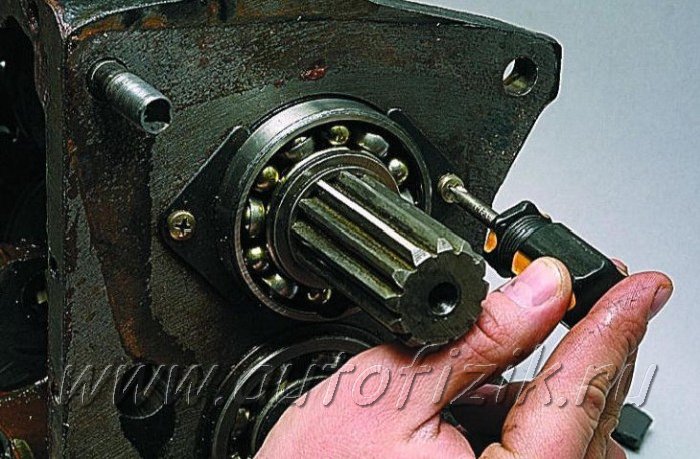

Крестообразной отверткой отворачиваем два винта крепления стопорных пластин заднего подшипника вторичного вала.

…и снимаем стопорное кольцо ступицы синхронизатора.

Выколоткой из мягкого металла выбиваем…

…и вынимаем вторичный вал назад.

Аккуратно вынимаем шестерни и муфту синхронизаторов вторичного вала.

Запоминаем или записываем расположение деталей на валу.

При сборке муфты обратите внимание, что фаска на венце синхронизатора и глубокая проточка на ступице обращены в одну сторону

Отверткой поддеваем и снимаем крышку переднего подшипника промежуточного вала.

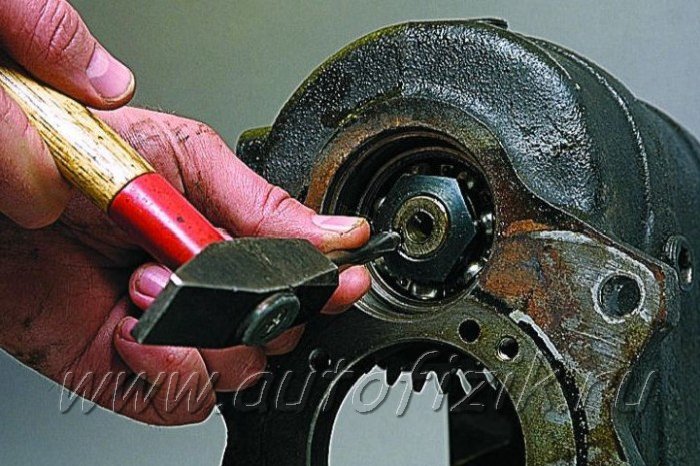

Расконтриваем гайку переднего конца промежуточного вала.

Головкой «на 36» отворачиваем гайку, удерживая вал от поворота, упираясь молотком в прямозубую шестерню.

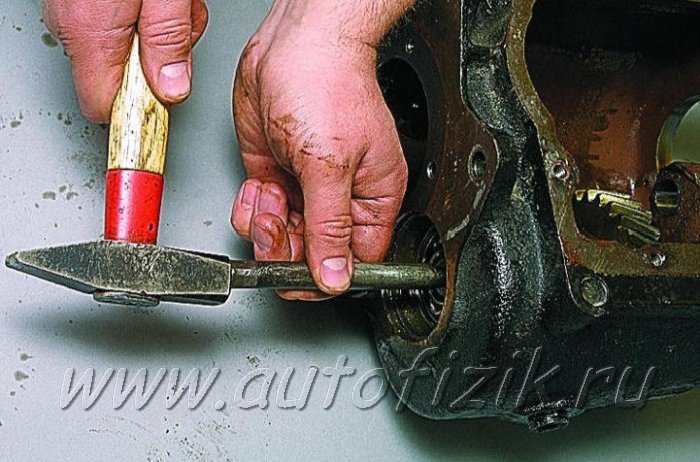

Молотком через выколотку из мягкого металла выбиваем промежуточный вал назад.

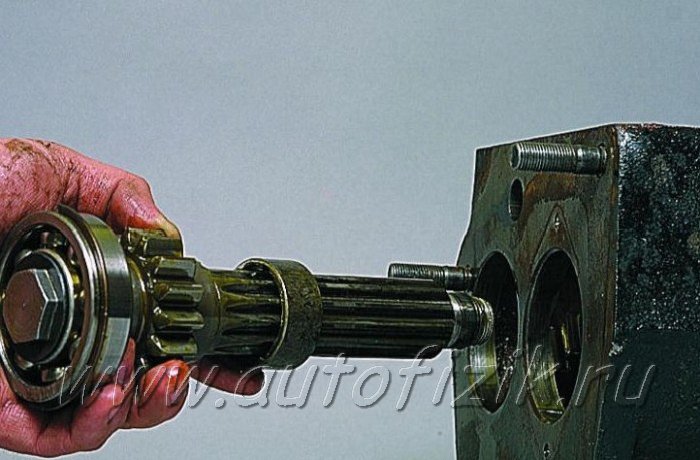

Вынимаем вал (с подшипником и дистанционной втулкой)…

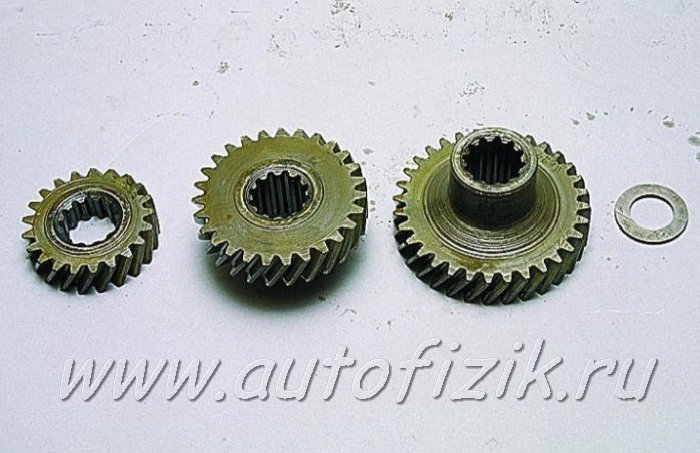

…и шестерни из картера.

Выбиваем из картера передний подшипник.

Разборка показана на примере четырехступенчатой коробки передач с синхронизаторами на III—IV передачах.

Начало ремонта КПП УАЗ 452 своими силами: КП, раздаточная коробка

На большинстве моделей автомобиля этого типа обе детали представляют из себя единое. Вес такового узла добивается 75-82 кг, потому необходимо ассистент. Если на ремонтируемом автомобиле конечно каркас безопасности, то есть вариант для снятия под ремонт КПП УАЗ 452 в домашних условиях использовать ручную лебедку.

Машину нужно поставить на ровненьком месте, потому что потом придется ее передвигать на 0,5 м вперед либо вспять. Сначала сливают масло. У обоих коробок объем общий, однако пробки для слива воды раздельные. Пока масло выливается, нужно снять фронтальные сиденья и открутить их, и после убрать половинки лючка на пол машины. Дальше наступает черед снятия тяг спидометра.

Когда масло стечет, заворачивают сливные пробки на место назначения. Под барабаном ручного тормоза находится поперечина рамы, ее нужно снять. Отключают муфты фронтального моста и откручивают фронтальный кардан. Если обнаружите у него слабость гаек, то нужно снять эту деталь.

Если ремонтируется КПП УАЗ 3303, нужно быть поосторожнее с муфтами. Машину передвигают на 0,5 м (в всякую сторону) и через лючок снимают задний кардан. Отсоединяют глушитель от коробки раздачи и ослабляют имеющийся у него хомут. Потом попеременно снимают такие детали, как:

• поддон сцепления;
• крепеж масленки от первичного вала (он находится справа, на колоколе);
• 4 болта, которые держат кожух вилок сцепления;
• регулировка штока цилиндра и вилка.

Раздаточную коробку обкручивают веревкой и подвешивают. Снимают последующие детали:

• болты подушек;
• гайки, держащие крепление коробки с колоколом.

При этих действиях движок, когда создают ремонт КПП УАЗ 452 в домашних условиях, нужно подпереть домкратом. Когда коробка освободится, ее опускают и вынимают из-под машины. Рычаги нужно за ранее снять. На колоколе нужно поменять шпильки новыми.

Если нужно отремонтировать КПП УАЗ Патриот, то надо учитывать, что расположение коробки и колокола там обратное. Это относится и к расположению тяг. Но полностью разработка под ремонт КПП УАЗ 452 своими руками подходит для использования.

Принцип действия

Для того чтобы понять и представить, как происходит процесс смены скоростных режимов работы двигателя и соответствующего показателя допустимого числа оборотов, обратимся к небольшому пояснению. Низшие ступени, обеспечивающие трогание автомобиля с места, включаются самой мощной шестерней, которая продвигается по специальным полозьям, расположенным на ведомом вале. Такое действие позволяет передать тяжелой машине силу, достаточную для того, чтобы авто начало движение.

Как только автомобиль тронулся с места, можно переходить на вторую передачу, за счет чего машина не останавливается и поддерживается не очень быстрое ее движение. Однако второй скоростной ступени будет недостаточно, если необходимо набрать скорость порядка 40-50 км/ч. В данном случае потребуется использование более высоких передач.

Что касается 3 и 4 скоростных режимов и соответствующих шестерен, которые обеспечивают высокое количество оборотов в секунду, то они управляются муфтой синхронизатора. Выпускались некоторые модификации КПП на УАЗ 452, где переключение 1 и 2 скоростного режима работы трансмиссии также осуществлялись с помощью дополнительной муфты синхронизатора. Однако в данном случае мы рассматриваем вариант трансмиссии с одной муфтой синхронизатора.

Разборка механизма управления переключением передач

Рис. 3.21. Извлечение заглушек отвеpстий штоков

Разборку производите в следующем порядке: 1. Извлеките три заглушки отверстий штоков в одном из торцев крышки (см. рис. 3.21). 2. Расшплинтуйте и выверните винты стопорения вилок. 3. Отверните пробку гнезда фиксатора штока I и II передач и выньте пружину и шарик фиксатора. 4. Выпрессуйте штоки (см. рис. 3.22) через отверстия в крышке, где сняты заглушки, и снимите вилки. При выпрессовке штоков III и ГУ передач и заднего хода не потеряйте шарик фиксатора, выбрасываемый пружиной.

Рис. 3.22. Выпpессовка штоков вилок пеpеключения

5. Выньте пружины и шарики фиксаторов штоков; выньте два замочных плунжера через отверстие фиксатора I и II передач. 6. Отверните гайку и снимите со шлицев рычаг 22 (см. рис. 3.23),

Рис. 3.23. Механизм пеpеключения пеpедач автомобилей семейства УАЗ–3741

7. Выбейте вниз штифт 24 крепления оси рычага 23 и выньте ось вместе с рычагом выбора. 8. Отверните гайку и снимите рычаг 16. 9. Отверните три болта, снимите крышку 15 сальника и выньте пружину. Опустив вал 10 с муфтой 12 и двумя шайбами, выньте вал через боковую полость крышки. Примечание Перед снятием рычагов 22 и 16 заметьте взаимное положение рычагов на валиках для того, чтобы установить рычаги в прежнее положение.

Замена смазки переднего моста

Желательно заменять смазку после поездки, пока масло теплое

Устанавливаем автомобиль на смотровую канаву или подъемник

Очищаем заливную и сливную пробки редуктора

Подставляем емкость для слива масла из редуктора

Шестигранником на 12 откручиваем пробку сливного отверстия редуктора и сливаем масло в емкость

Чистим пробку от частиц металла и закручиваем ее на место

Шестигранником на 12 откручиваем пробку заливного отверстия

Масляным шприцем заливаем в редуктор свежее трансмиссионное масло до уровня нижней кромки заливного отверстия

Заворачиваем пробку на место и затягиваем ее.

Если отработанное масло темного цвета и в нем заметны частицы металла, перед заливкой свежего масла промываем редуктор, для чего после слива старого масла заливаем в редуктор около 0,5 л смеси трансмиссионного или моторного масла с 20–30 % керосина или дизельного топлива

Завернув пробку, вывешиваем одну сторону автомобиля (до отрыва колес от земли) и включаем передний мост

Пускаем двигатель и включаем первую передачу на 2–3 мин, после чего полностью сливаем промывочное и заливаем в редуктор свежее трансмиссионное масло, до нижней кромки заливного отверстия

Аналогично заменяем масло в колесных редукторах

Для смазки шкворневого соединения очищаем от грязи пресс-масленки шкворней

Откручиваем ключом на 12 пресс-масленку

С помощью ключей на 12 и 8 откручиваем клапан пресс-масленки

Промываем снятые детали в керосине, обдуваем сжатым воздухом

Проверяем подвижность шарика клапана и собираем пресс-масленку

Неисправный клапан заменяем

Устанавливаем пресс-масленку на место

Шприцем нагнетаем смазку Литол-24 через пресс-масленку верхнего шкворня

Смазка нижнего шкворня не требуется, так как туда она попадает разбрасыванием при вращении шарнира равных угловых скоростей

Аналогично смазываем верхний шкворень другого поворотного кулака

Возможные неисправности ведущих мостов и методы устранения

Повышенный шум при движении

Увеличенный боковой зазор в зацеплении шестерен главной передачи вследствие:

— Износа зубьев шестерен главной передачи

Заменить изношенные шестерни

Регулировать положение шестерен для компенсации износа не следует, так как требуемый контакт в зацеплении шестерен достигается только при определенном их взаимном положении

— Износа подшипников ведущей шестерни главной передачи

Отрегулировать или заменить изношенные подшипники

— Износа подшипников дифференциала

Заменить изношенные подшипники

— Ослабление болтов крепления ведомой шестерни к дифференциалу

Подтянуть болты крепления ведомой шестерни

— Неправильная регулировка зацепления шестерен главной передачи по контакту

Произвести регулировку зацепления при отсутствии износа зубьев (у ведущих мостов УАЗ-3151)

— Повреждения деталей дифференциала (износ зубьев шестерен, трущихся поверхностей коробки сателлитов и сопряженных с ними других деталей). В этом случае появляется шум при повороте или буксовании одного из колес

Заменить изношенные детали

— Пониженный уровень масла в картере главной передачи

Долить масло в картер до нижней кромки маслозаливного отверстия

Утечка масла через манжету ведущей шестерни главной передачи

— Износ манжеты или поверхности фланца крепления карданного вала к ведущей шестерне главной передачи

Заменить манжету вместе с фланцем

СТО или самостоятельный ремонт?

Именно этот вопрос нередко заставляет хозяев автобуса задуматься. В данном случае рекомендуется исходить из конкретной ситуации. Бывают мелкие неисправности, для ликвидации коих достаточно затянуть несколько гаек, что вполне можно сделать самостоятельно.

Если же вы столкнулись с серьезной поломкой КПП УАЗ 452, целесообразно обратиться к профессионалам. Причем ориентироваться необходимо на СТО, которое специализируется на ремонте трансмиссий. Одним из них является ателье в Санкт-Петербурге, с услугами которого можно ознакомиться на портале spb-avtoremont.ru.

Отличительной чертой этого СТО является его специализация на ремонте механических трансмиссий, раздаточных коробок и двигателей. Это позволяет мастерам работать с коробками, независимо от модели и года, а также удерживать приемлемые цены. В частности, цена ремонта снятой КПП начинается с 3 000 руб. Кроме того, сотрудники станции, при необходимости, помогают клиенту с поиском запчастей.

Устройство и принцип работы

Схема коробки передач содержит сведения об основных и дополнительных элементах системы. Устройство коробки передач УАЗ включает в себя следующие агрегаты и детали:

1. Полностью синхронизированная установка, обеспечивающая выравнивание скорости и их плавное переключение.
2. Первичный вал на 2 опорах.
3. Косозубые промежуточные шестерни привода вала.
4. Радиально-упорный шарикоподшипник, состоящий из 2 рядов и расположенный на задней части вала, необходим для восприятия и своевременной реакции на возникающие во время вождения нагрузки в радиальной и осевой плоскостях.
5. Раздаточная коробка, состоящая из вала основного моста и шестерни с объемным рабочим ресурсом.

Подобные особенности конструкции дают возможность передвижения задним ходом. Механический тип коробки передач имеет главное преимущество, заключающееся в длительном периоде эксплуатации. Автомобиль с подобным устройством хорошо справляется с трудностями во время езды по пересеченной местности.
