Ремонт рулевой рейки ваз 2109

Ремонт рулевой рейки Ваз 2109

Всем известно, что в автомобиле все взаимосвязано. По этой причине и следует наблюдать за исправным состоянием его механизмов, периодически проводя осмотры и профилактику.

Не стоит категорично утверждать, что определенные детали более значимые. Но имеются узлы и детали, влияющие не только на управление и маневренные возможности машины но и на её безопасность.

Одним из них является рулевая рейка.

Как устраняется люфт

Вы – владелец машины ВАЗ 2109, и во время движения услышали ярко выраженные стуки, отдающие в колонку рулевого управления, можете быть однозначно уверены – рулевая рейка ваз 2109 ремонт требует безотлагательный.

Естественно, не всегда необходимо выполнять ремонтные работы капитального характера либо замену некоторых деталей. Если умеете подтянуть рейку, то спокойно сможете удалить постукивания без лишних хлопот и расходов.

Но это возможно только в той ситуации, когда шумы образовались в результате заводского либо эксплуатационного люфта самой рейки.

Для работы понадобится смотровая яма, чтобы отыскать гайку для регулировки и покрутить ее ключом на 17:

Комплект для ремонта

Ремонтируется рулевая рейка ваз 2109, ремкомплект для которой приобретается в магазине автозапчастей, своими силами. Комплектность может различаться.

Более упрощенный и недорогой вариант содержит в своем перечне шайбу, гайку, подшипник и фторопластовые втулки. Вторая по стоимости группа представлена таким же набором, но в него дополнительно включены вал и подшипники.

Самый дорогой вариант приобретается, если выполняется капитальный ремонт. В него входит и сама рейка.

Порядок разборки, видеоролик

Когда люфт устранили, но стуки не исчезли, придется выполнить переборку узла. Самостоятельно разобрать рейку можно без особых затруднений, следует только соблюдать последовательность всех действий. В результате вы должны будете получить следующее количество отдельных элементов:

Первым делом, демонтируется сама рейка и фиксируется в тиски. После этого демонтируются крепежные хомутики защитных колпачков, пыльника, опоры, располагающейся с правой стороны и распорного кольца:

Далее последовательно снимаются все остальные детали, выпрессовывается подшипник. Для этого мероприятия вам понадобится специальный ключ:

Особое внимание при этом уделяется подшипникам – они меняются на новые при возникновении малейшего сомнения в работоспособности.
Помните, что подтяжка рейки сложностей не вызывает, а вот разобрать или заменить рейку по силам не каждому водителю. Если вы не обладаете специальными навыками, как снять рейку, нет для этого свободного времени или возможностей, велика вероятность повредить крепление рулевой рейки ваз 2109 – обратитесь в авторемонтный сервис

Если вы не обладаете специальными навыками, как снять рейку, нет для этого свободного времени или возможностей, велика вероятность повредить крепление рулевой рейки ваз 2109 – обратитесь в авторемонтный сервис.

Но при этом будьте готовы к тому, что за оказанные услуги придется платить, и в каждом случае – разные суммы. Но если вы решили и все работы выполнить самостоятельно, рекомендуем приготовить следующие инструменты:

особый восьмигранник внутреннего типа на 24 мм, имеющий посередине отверстие на 18,5 мм;

• восьмигранный ключ на 17 мм;
• выжимной для шаровой опоры;
• съемник для подшипника;
• ключ для удаления игольчатого подшипника (если есть);
• острогубцы, чтобы удалить стопорные кольца с подшипника;
• слесарные тиски;
• смазка.

Все это существенно облегчит вам работу по ремонту рулевой рейки.

Достоинства и недостатки сборки своими руками

На первый взгляд, ничего сложного в подобных работах нет:

Вы сможете сэкономить финансовые средства, приобретя только ремонтный комплект и смазку, стоимость которых вполне приемлема. А на сервисе придется платить за услуги мастера.

А если еще и исполнитель будет не совсем честный, то детали могут быть установлены не совсем новые, что быстро вызовет необходимость второго ремонта.
Но имеются и недостатки, способные повлиять на работу машины сразу или после непродолжительного эксплуатационного периода.

Чтобы не допускать ошибок в работе, следует внимательно просмотреть видеоролик о том, как правильно ремонтировать рулевую рейку.

Подтягиваем рейку сами

Работу будем проводить из-под автомобиля, поэтому желательно использовать смотровую яму или эстакаду. Можно подтянуть гайку и из-под капота, но это крайне неудобно и займёт больше времени, проверено.

Устанавливаем автомобиль и фиксируем его ручником, на всякий случай подставим под задние колеса противооткаты. Дальше поступаем так:

1. Снимаем защиту двигателя.

Протягиваем переноску, чтобы было лучше видно.

Очищаем картер рулевого механизма от грязи как можно тщательнее.Находим регулировочную гайку.

Вот та самая гайка.

В редких случаях на гайке сохраняется заводской пластиковый стопор. Это говорит о том, что рейка либо менялась, либо с завода никто её не регулировал, что бывает крайне редко. Стопор удаляем тонкой плоской отвёрткой. Пластмассу не жалеем, поскольку заглушка одноразовая.

Так выглядит пластиковая заглушка.

Видим гайку, берём хитрый ключ на 17, вставляем его проворачиваем на 10-20 градусов, не больше.

Придется немного постараться, чтобы попасть ключом в гайку.

Контролируем люфт рулевого колеса и степень свободы рейки. Сначала пошатаем саму рейку, взявшись за тяги. Если есть заметный люфт, выбираем его, ещё немного подтянув гайку. Шатаем рулём, контролируем люфт.Совершаем пробную поездку. Рейка не должна издавать посторонних звуков при проезде неровностей, руль должен вращаться свободно и возвращаться в нейтральное положение после поворота самостоятельно.Если руль тугой и не возвращается, отпускаем на 5-7 градусов регулировочную гайку, если слишком свободный и наблюдаем люфт и постукивание, подтягиваем гайку.По окончании регулировки не пытаемся установить заводскую заглушку, а слегка заминаем резьбу на картере рейки тонким керном. При этом стараемся не повредить гайку.

Для чего делается регулировка рулевой рейки

Наверное всем известно, что усилие на колеса передается через прямозубую или косозубую шестеренку, она в свою очередь взаимодействует зубчатой рейкой. Чтоб устранить зазор в зацеплении в ней используют прижимные пружины.

Регулировка рулевой рейки прежде всего делается для того, чтоб убрать все люфты и сделать управление автомобилем более четким и послушным.

Кстати если настройка рулевой рейки ваз или какой то другой модели была неправильной, то наблюдается тугое вращение руля, это происходит из за того, что был перетянут регулировочный винт.

В обслуживание входит не только подтяжка рулевой рейки, но и ее смазка маркировку которой можно найти в руководстве по эксплуатации, хотя этот процесс выполняется в основном только при ремонте.

В принципе регулировать рейку можно двумя способами это демонтировать ее с автомобиля и отрегулировать не снимая, то есть непосредственно на самом авто.

В снятом положении рейку регулируют, в основном после ремонта, то есть непосредственно перед установкой.

А если требуется просто подтянуть рейку, убрать лишние люфты, стуки, то регулировка проводится прямо на машине.

К основным неисправностям рулевой рейки относится следующее:

• Ослаб крепеж рулевой рейки.
• Износились шестеренки или рейка.
• Не отрегулированное зацепление пары.
• Износились втулки в месте соединения рулевых тяг к рейке.

Регулировка

Итак, ситуация складывается таким образом, что подтяжка рулевой рейки все же может дать положительный результат. Потому требуется узнать, как подтянуть узел и что для этого потребуется.

Отрегулировать рейку можно через днище автомобиля, сняв защиту двигателя, либо через верх. Во втором случае работу придется выполнять на ощупь. Так что решайте сами, как вам будет удобнее.

1. Чтобы отрегулировать рулевую рейку, вам необходимо будет подтянуть регулировочный винт. Отыскать его вы сможете в рулевом механизме. Если быть конкретнее, то в торцевой крышке.
2. Оптимально иметь в распоряжении эстакаду или яму в гараже. Если же подобных условий нет, можно обойтись поднятием машины с помощью домкрата. Только в этой ситуации потребуется обязательно дополнительно зафиксировать автомобиль, дабы избежать его соскальзывания с домкрата и вероятных последствий.
3. Прежде чем поднимать кузов с помощью домкрата, обязательно выставите прямо передние колеса.
4. Замерить люфт можно с помощью люфтметра. Причем они бывают старинные или же электронные. Последние более актуальны и удобны в использовании, но некоторым выбирать не приходится. Что найдете, тем и будете пользоваться.
5. Согласно действующим нормам и стандартам, для ВАЗ 2109 люфт рулевого колеса не должен превышать 10 градусов.
6. Найдите регулировочный винт и начинайте постепенно его подтягивать. Операция проводится медленно. Периодически проверяйте ход руля, наличие люфта или стука в рулевой колонке.
7. Для регулировки используйте специальный ключ. Он доступен в любом магазине автозапчастей.
8. Ключ вставляется в регулировочный винт и проворачивается против движения часовой стрелки. Прокрутив немного, проверьте результат.
9. Процедура может затянуться. Все равно не торопитесь.
10. Когда почувствовали, что регулировка дошла до нужного уровня, выполните пробный заезд на своем автомобиле, почувствуйте, как двигается руль, исчез ли стук, люфт, насколько туго вращается рулевое колесо.
11. Если руль стал слишком тугим, придется немного ослабить натяжение регулировочного винта.

Специальный ключик

При отсутствии положительного результата после проведенной регулировки, вам придется устранять люфт и стук методом демонтажа, ремонта или полной замены узла. Тут уж решайте сами.

Полагаться исключительно на корректировку рейки как лекарство от всех ее болезней не стоит. Но и торопиться с выводами о необходимости замены рейки также не стоит. Попробуйте отрегулировать, а там уже действуйте по ситуации.

 Загрузка …

рулевая колонка автомобиля ваз 2108, ваз 2109, ваз 21099 — снятие, установка и разборка

1. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи. 2. Установите колеса в положение прямолинейного движения автомобиля. 3. Снимите с автомобиля ваз 2108, ваз 2109, ваз 21099 рулевое колесо (см. «Снятие и установка рулевого колеса).

4. Отверните шесть винтов крепления нижнего кожуха рулевой колонки.

5. Снимите нижний кожух рулевой колонки.

6. Снимите облицовку замка зажигания.

7. Снимите верхний кожух рулевой колонки.

8. Ослабьте затяжку болта крепления основания подрулевых переключателей.

ПРИМЕЧАНИЕ Если вы не предполагаете разбирать рулевую колонку, то подрулевые переключатели и выключатель зажигания можно не снимать.

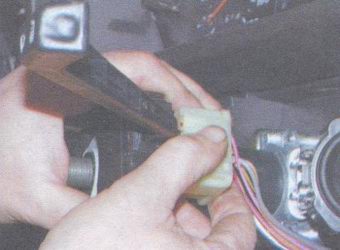

9. Отсоедините разъем с проводами от переключателя стеклоочистителей и омывателя.

10. Снимите основание подрулевых переключателей с вала рулевого управления и отсоедините два разъема с проводами от контактов звукового сигнала.

11. Отсоедините разъем от переключателя указателей поворота и света фар.

12. Отсоедините разъем замка зажигания от жгута проводов.

13. Отсоедините разъем с проводами от реле зажигания.

14. Вставьте ключ в замок зажигания и поверните его в положение «0». Отверните четыре болта крепления и снимите скобу и замок зажигания (см. разд. 9 «Электрооборудование», подразд. «Замок зажигания»).

ПОЛЕЗНЫЙ СОВЕТ Если болты крепления замка зажигания срезаны, удобнее снимать замок зажигания на снятой рулевой колонке.

15. Отверните стяжной болт фланца соединительной муфты вала рулевого управления.

16. Отверните два болта и две гайки крепления рулевой колонки к кронштейну кузова и снимите рулевую колонку с автомобиля ваз 2108, ваз 2109, ваз 21099. Если кронштейн крепится болтами со срезанными головками (как на замке зажигания), то болты надо высверлить.

17. Выньте вал рулевого управления из трубы рулевой колонки. Замена вала рулевого управления требуется в следующих случаях: а) если резиновые втулки муфты потрескались, расслоились или потеряли упругость; б) если ослабли заклепочные соединения; в) если повреждены, либо изношены шлицы и (или) резьба.

Муфта вала рулевого управления: 1 — заклепки; 2 — резиновые втулки; 3 — вал рулевого управления; 4 — фланец соединительной муфты.

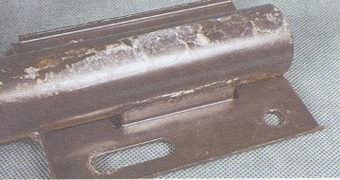

18. Проверьте место соединения кронштейна с трубой рулевой колонки. Если есть трещины, замените трубу рулевой колонки.

19. Установите рулевую колонку на автомобиль ваз 2108, ваз 2109, ваз 21099 в порядке, обратном снятию. Перед установкой рулевой колонки убедитесь, что лыска на валу приводной шестерни механизма рулевого управления и отверстие под стяжной болт на рулевом валу совпадают.

снятие и установка замка зажигания на автомобилях ваз 2108, ваз 2109, ваз 21099

рулевое колесо автомобиля ваз 2108, ваз 2109, ваз 21099 — снятие и установка

рулевой механизм автомобиля ваз 2108, ваз 2109, ваз 21099 — снятие и установка

Ответим на ваши вопросы

Добрый день. Да ремонтируем в течении одного дня.

Нет, такого быть не должно. По поводу самостоятельного ремонта таких важных механизмов – мы всегда против. Не только потому, что заинтересованы в предоставлении услуг, но и потому, что затем нам придется исправлять Ваши ошибки при самостоятельном ремонте, а это куда тяжелее. При стуках в рейке, для того, чтобы определить причину, нужно ее изначально полностью разобрать. Только зная, как должен быть устроен механизм, можно заметить его неисправность. Не каждый даже самый опытный водитель достаточно осведомлен во внутреннем строении рейки.

Дистанционную диагностику мы еще проводить не научились. Это может говорить как о первой озвученной Вами ситуации, так и сигнализировать о серьезной поломке. В автосервисе в случае временного износа Вам могут предложить проведение процедуры реставрации рейки. При этом механизм разбирается, а все устаревшие детали меняются на полностью новые. В случае необходимости ремонта мастер разберет рейку и решит, что и как менять или ремонтировать.

Так как с ее работой Вы контактируете непосредственно при вождении автомобиля, зафиксировать поломку не будет слишком трудно. Если не во время очередной диагностики, то во время управления автомобилем, Вы заметите шумы или стуки, люфты в рейке. Это служит прямым сигналом к визиту в автосервис.

Нет, в зависимости от устройства механизма рейки могут быть электрические, гидравлические и механические. В каждом отдельном случае мастер должен разобраться в механизме и провести процедуру ремонта в соответствии с его строением.

Да, это очень важный узел автомобиля. По научному он называется гидравлические усилитель руля, из самого термина уже понятно его предназначение. Рейка помогает Вам поворачивать руль

Она также является важной частью гидравлической системы. Теперь вторая часть ответа: как Вы думаете, сможете ли Вы нормально управлять Вашим автомобилем в том случае, если не сможете поворачивать и нормально тормозить? Вопрос о важности исправной рулевой рейки вставать даже не должен

Проверка рулевого управления и регулировка рулевого механизма автомобилей ВАЗ 2108, 2109, 21099

Проверка рулевого управления на автомобилях ВАЗ 2108, 2109, 21099 сводится к проверке его элементов по отдельности. Работу лучше осуществлять вместе с помощником.

Ставим автомобиль на горизонтальную поверхность, передние колеса прямо. Кладем руку на шарнир наконечника. Помощник в салоне покачивает рулевое колесо вправо-влево. Наличие в шарнире наконечника сильного перемещения – люфта свидетельствует о его неисправности. Меняем наконечник.

— Проверка рулевых тяг.

Доступ к рулевым тягам на ВАЗ 2108, 2109, 21099 возможен из подкапотного пространства. Беремся рукой за тягу и покачиваем ее вверх-вниз. Наличие люфта, при заведомо исправных наконечниках свидетельствует либо о неисправности самих тяг, либо о том что ослабли болты их крепления к рейке. Подтягиваем болты и проводим проверку еще раз.

— Проверка рулевой рейки.

Аналогичным образом проверяется рулевая рейка — покачиванием рулевых тяг. При наличии люфта и стука можно попробовать подтянуть гайку рейки. Затягиваем ее до упора специальным ключом. А потом отворачиваем на пол-грани ключа.

Если подтяжкой устранить люфт не удалось, снимаем и ремонтируем рейку.

Примечания и дополнения

— Вышедшие из строя детали рулевого управления автомобилей ВАЗ 2108, 23109, 21099 дают о себе знать хорошо ощутимой вибрацией на руле, дробным стуком при проезде неровностей и «гребенки» со стороны подвески. Например, основная неисправность рулевого механизма — «рейка стучит».

Еще пять статей на сайте рулевому управлению автомобилей ВАЗ 2108, 2109, 21099

Признаки поломки

По средствам рулевых реек вращательные движения от руля через зубчато-реечный механизм передается к поворотным рычагам, которые осуществляют повороты передних колес тягами.

Если вы обнаружили на своем автомобиле один из перечисленных ниже симптомов, обязательно проведите полноценную диагностику состояния узла, а затем ремонт.

К признакам неисправности рулевой рейки относят:

• В области рейки во время вращения рулевого колеса наблюдается скрежет;
• Рулевое колесо периодически заедает;
• Из уплотнителей начинает вытекать смазка;
• Руль заметно люфтит.

Эти симптомы могут указывать также на проблемы в других узлах рулевого механизма, но прежде чем вы должны проверить состояние рейки, разобрать и принять решение — менять или ремонтировать.

Схема узла

Советы по выбору механизма, ремкомплекта

Длительная эксплуатация механизма после восстановления или ремонта зависит не только от правильности проведения работ, а и от качества изготовления механизма или ремкомплекта.

Если приобрести дешевую продукцию, то вполне вероятно, что в ближайшее время проблемы с механизмом возникнут снова, выполненные ремонтные работы будут просто безрезультатно потраченным временем и деньгами.

Поэтому к выбору механизма или ремкомплекта следует подходить ответственно.

Большинство автолюбителей советуют при замене рулевого механизма приобретать либо механизм, сделанный заводом-изготовителем, либо механизм производства СС 20 – фирмы, занимающейся выпуском комплектующих отечественных авто.

А вот механизм производства Фенокс автолюбители не жалуют, очень часто попадаются бракованные или быстро выходят из строя.

Но, приобретая новый механизм, следует поинтересоваться сертификатом качества, посмотреть, имеются ли упаковке отметки отдела контроля качества.

Подозрительные рулевые механизмы, без каких-либо отметок, пусть и стоящий дешевле брать не стоит, как правило они сразу же начинают стучать.

То же и касается комплектов для восстановления, зачастую дешевым ремкомплектом восстановить работоспособность механизма можно разве что ненадолго.

Рулевая рейка Ваз 2109 – признаки неисправности

Появление неисправности в рейке Ваз 2109 вызывается, как правило, движением по неровной и очень пыльной дороге

• При этом, чем менее бережно владелец управляет автомобилем на разбитых дорогах, тем быстрее ломается рейка и начинает стучать
• На ваз 2109 люфт рулевой рейки это один из первых признаков, которые составляют общие симптомы её поломки
• Иными словами, во избежание частых ремонтов деталей рулевого управления, вам следует притормаживать, увидев перед машиной заметные неровности дороги,  избегать пересечения поперек трамвайных рельсов
• А если вдруг такая необходимость у вас возникла, тогда выполняйте это пересечение на самой малой скорости
• Так же к преждевременной поломке и ремонту рулевых механизмов могут привести постоянные заезды на бордюры, а так же резкие ускорения, когда руль находится в крайних положениях (правом либо левом), это ведет к возрастанию нагрузки на рулевом редукторе, и других деталях рулевой рейки, и к быстрому износу насоса ГУР.
• Последствия будут такими: загрязнение и поломка уплотнителей, работающих в системе гидроусилителя.
• Зачастую внешние признаки неполадок рейки легко можно перепутать с другими неисправностями, потому, что диагностика этого узла очень не простая задача
• А в некоторых особых случаях, для того, чтобы найти неполадку, её приходится разбирать полностью
• Частенько водители задают типичный вопрос: как нам определить неисправности в рулевой рейке?
• Отвечаем — наиболее ощутимый и очевидный симптом это характерный стук при движении машины по неровной дороге, который усиливается при повороте руля

Наиболее заметные симптомы неисправностей:

• Руль становится тугой (частенько он туго поворачивается  только в одну определенную сторону)
• На асфальте после стоянки машины могут остаться масляные пятна в области передней части машины
• Появляется гул в гидроусилителе руля
• При появлении таких признаках очень велика вероятность, что ваша машина может стать полностью неуправляемой

Теперь, когда стало ясно, как продиагностировать рейку рулевую своими руками, необходимо чаще следить за поведением рулевого управления, и своевременно выполнять тщательное техническое обслуживание этого узла. своевременная проверка рейки поможет сделать своевременный вывод о необходимости её ремонта, особенно, когда имеется явная утечка смазки рулевой рейки.

Как снять рулевую рейку на автомобиле ВАЗ 2108 (2109, 21099)

На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях снимаем рулевую рейку для ремонта (рейка «стучит»), либо для замены защитного чехла. В других случаях можно выполнить ее проверку и регулировку при помощи специального ключа. — Накидной изогнутый ключ или высокая головка на «13»

— Накидной ключ на «19»

— Большая шлицевая отвертка

— Съемник наконечников рулевых тяг или монтажка и молоток

Подготовительные работы

— Вывешиваем переднюю часть автомобиля и снимаем передние колеса

Как снять рулевую рейку автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099

— Отсоединяем наконечники рулевых тяг с обеих сторон автомобиля

Если есть съемник, используем его, если нет, то выбиваем наконечники молотком. Подробнее: «Замена наконечников рулевых тяг на автомобилях ВАЗ 2108, 2109, 21099».

отсоединяем наконечник рулевой тяги 2108, 2109, 21099 при помощи монтажки и молотка

— Отсоединяем фланец рулевого выла от вала рулевой рейки

Для этого ключом на «13» отворачиваем стяжной болт нижнего фланца муфты рулевого вала. Извлекаем болт.

Шлицевой отверткой немного разжимаем фланец муфты, чтобы находящийся в ней вал рейки не был зажат.

— Отсоединяем скобу правого крепления рулевого механизма

Ключом или головкой на «13» отворачиваем две гайки крепления и снимаем скобу со шпилек.

— Отсоединяем скобу левого крепления рулевого механизма

Ключом или головкой на «13» отворачиваем две гайки крепления и снимаем скобу со шпилек.

— Вынимаем рулевой механизм

Как самостоятельно провести ремонт

Для ремонта своими руками вам потребуется приобрести специальный комплект из мелких комплектующих механизма, состоящий из: игольчатого и опорного подшипника, пластиковой втулки, прокладок, колец, рейки, кожуха и стяжек для пыльника. Существует два вида комплектов: для капитального и частичного ремонта. Лучше всего брать первый вариант, так как неизвестно что вам потребуется заменить в процессе разборки реечного механизма.

Ремонт проводится следующим образом:

1. Удалите с рейки торцевые колпачки, упоры и пыльник. Оценивайте состояние каждого снятого элемента. Те, что имеют повреждения, необходимо будет заменить.
2. Восьмигранником снимите резьбовые пробки, чтобы получить доступ к пружинам, стопорным кольцам и упорным втулкам.
3. Снимите подшипник и оцените его состояние. При малейших подозрениях на неисправность, стоит поставить новый.
4. Извлеките приводную шестерню и саму рейку.
5. Замените втулку приводного вала, установив новые резиновые части.
6. На втулке часто имеет еще одна резинка, которая защищает ее. Сначала установите эту запчасть в картер, а потом острым ножом срежьте лишнюю резинку.
7. Если у вас есть специальный съемник для игольчатого подшипника, то воспользуйтесь им. В противном случае вам потребуется взять дрель с установленным в ней сверлом диаметра 1.5 миллиметра. Сначала сделайте сверлом отверстие, которое ослабит торец подшипника, а потом выбейте его пробоем из картера.
8. Очистите картер от мусора и загрязнений. Металлическую стружку, оставшуюся после сверления, перемешайте с суперклеем и утрамбуйте в сделанном отверстии.
9. Смазкой Литол-24 тщательно обработайте все подвижные части рулевой рейки, в том числе и ШРУСы.
10. Выполните обратную сборку, устанавливая на рейку новые запасные части.

Когда менять рулевую рейку

Хотя первыми из строя выходят именно наконечники рулевых тяг, в дальнейшем неисправности возникают и в самом рулевом механизме

Чтобы понять, когда нужно менять рулевую рейку, следует обращать внимание на следующие признаки:

• руль стал крутиться с трудом;
• при повороте руля рейка «закусывает»;
• на руле ощущается сильный люфт;
• при езде по неровностям рулевая рейка стучит;

Первым признаком проблем является стук рейки, который можно услышать, резко покачав руль. Также, вывесив авто на подъемнике, можно покачать рулевые тяги в месте соединения с рейкой. Если люфты заметны внутри картера рейки, это также указывает на износ.

Ремонт

Первое, что вам потребуется для проведения самостоятельного ремонта — это ремкомплект. Они доступны практически в любом магазине автозапчастей. Однако настоятельно рекомендуем покупать только качественные наборы, чтобы результат вашего самостоятельного ремонта продержался как можно дольше.

Что потребуется для работы

Предлагаемые рекомплекты бывают неполными и полными. Вам точно потребуются следующие компоненты набора:

• Игольчатый подшипник;
• Пара уплотнительных резинок для втулки;
• Опорная втулка, выполненная из пластика;
• Набор прокладок;
• Пружина;
• Стопорные кольца;
• Опорный подшипник;
• Приводная шестерня;
• Кожух пыльника;
• Рейка;
• Комплект стяжек для пыльника.

Ремкомплект Теперь, когда комплект готов, инструменты имеются в наличии, а также есть достаточно свободного времени, можно приступать к работе.

1. Первым делом снимите пыльник, торцевые колпачки и упоры. По мере разборки элементов, даже самых маленьких и незначительных на первый взгляд, обязательно оценивайте их текущее состояние. При необходимости все изношенные элементы будут меняться на новые, взятые из ремкомплекта.
2. С помощью восьмигранника открутите резьбовые пробки, что позволит извлечь пружины, стопорные кольца, а также упорные втулки.
3. Снимите подшипник, проверьте, не люфтит ли он. Ремкомплект включает в себя новый подшипник, потому при удовлетворительном состоянии старого компонент лучше сразу поменять. Не зря же вы брались за столь сложный процесс, чтобы все сделать на 50%.
4. Извлеките и осмотрите приводную шестерню. Далее вы сможете достать полностью саму рейку.
5. Обязательно выполните замену втулки опорного вала, не забыв про резинки. Они также присутствуют в комплекте.
6. Не торопитесь снимать резинки со втулки. Сперва вставьте элемент в картер, после чего ножницами или острым ножом можно срезать резинку.
7. Наиболее сложным этапом считается замена игольчатого подшипника. Чтобы его снять, потребуется специальный ключ. Но можно обойтись без него. В этом случае вооружитесь сверлом на 1,5 миллиметра и дрелью. Сверлом выполните отверстие таким образом, чтобы ослабить торец подшипника. Пробоем выбейте старый подшип из картера.
8. Перед установкой нового игольчатого подшипника не забудьте тщательно зачистить картер рулевой рейки от скопившегося мусора и стальной стружки после сверления.
9. Сделанное отверстие оставлять нельзя. Чтобы его устранить, можете перемешать металлические опилки с суперклеем. Такая смесь быстро затвердеет и даст отличный результат.
10. Обработайте смазкой буквально все, что только можно смазать в узле рулевой рейки. Специалисты советуют использовать Литол 24 или другие аналогичные по качеству консистентные смазки. Не лишним будет смазать ШРУСы.
11. Выполните сборку узла, следуя в обратной последовательности проведенного демонтажа.

Если нет ключа для снятия игольчатогоСамостоятельный ремонт рулевой рейки позволяет существенно сэкономить на замене, плюс получить огромный опыт в выполнении далеко не самых простых работ, связанных с вашим ВАЗ 2109. Но можете поступить проще, не рискуя, обратившись к проверенному автосервису.

Агрегат в тисках

Проверка состояния

Завершив ремонт, не стоит думать, что теперь рулевая рейка будет служить десятки тысяч километров и более не доставит вам хлопот. Как и за множеством других узлов, за состоянием рейки необходимо периодически следить.

На что обращать внимание

Ваши действия

Крепежные гайки и болты

Данные крепления по мере эксплуатации подвергаются вибрации после ремонта. Потому их рекомендуется проверять и подтягивать каждые 250-300 километров пробега

Проверять его можно немного реже, примерно каждые 500-1000 километров, в зависимости от условий эксплуатации вашего автомобиля. Из-за разного качества, одни пыльники способны прослужить достаточно долго, а другие попросят замены уже через 10 тысяч километров. Выбор за вами, какие детали использовать

За самой рейкой стоит следить постоянно

Прислушивайтесь к поведению рулевого механизма, обращайте внимание на указанные выше признаки неисправности. В рамках планового технического осмотра обязательно включайте в перечень мероприятий проверку рулевых реек

Назвать ремонт сложным нельзя, но он занимает достаточно много времени

Плюс здесь крайне важно выполнять все операции максимально аккуратно и качественно. Иначе результат продлится не долго и вам вскоре вновь придется вмешиваться в конструкцию рулевого узла ВАЗ 2109

Демонтаж

Вам не удастся оценить текущее состояние рулевой рейки, если не демонтируете устройство.

Не существует оптимального способа демонтажа рулевой рейки, поскольку процесс в любом случае сопряжен с достаточно трудоемкой, длительной работой, предусматривающей разборку множества узлов.

1. Подвесьте переднюю часть автомобиль с помощью домкрата, чтобы иметь возможность снять передние колеса. Обязательно тщательно продумайте меры безопасности, поставьте противокаты, башмаки, чтобы машина не сдвинулась с места в процессе ремонта рейки.
2. Отсоедините адсорбер газов, отключите провода и отведите их в сторону. Так вы обеспечите себе полноценный доступ к рулевой рейке.
3. Открутите болт от шлицевого соединения. Перед этим обязательно выровняйте колеса с помощью руля. Болт располагается около педалей. Для демонтажа крепежа используйте карданную головку или же простой накидной ключ.
4. Зачистите крепежные гайки рулевых тяг от скопившихся загрязнений, после чего расшплинтуйте их, используя плоскогубцы. С помощью накидного ключа открутите гайки.
5. С помощью специального съемника отсоединяются тяги.
6. Далее открутите тяги от картера рулевой рейки. Однако специалисты рекомендуют демонтировать картер с тягами вместе, поскольку в тисках процесс снятия оказывается намного проще.
7. Когда вы освободите рейку, извлеките ее из-под автомобиля через колесную арку. Зачистите, промойте и зажмите в обычных тисках.

Теперь перед вами стоит выбор — полностью заменить рулевую рейку или попробовать ее отремонтировать. Второй вариант займет больше времени, однако позволит сэкономить внушительную сумму денег.
