Реле включения бензонасоса на шевроле нива

Типичные неисправности и методы их устранения

О поломках бензонасоса можно судить по следующим симптомам:

1. Двигатель остановился и не запускается;
2. ДВС работает на холостых и малых оборотах, но не набирает обороты выше определенного значения;
3. Двигатель работает во всем диапазоне оборотов, но не развивает нужной мощности;
4. Двигатель неустойчиво работает на холостых оборотах.

При полном отказе бензонасоса необходимо проверить цепь питания, начиная от реле и предохранителя (Находятся в ногах переднего пассажира, под панелью).

Нередко проблемы возникают в месте соединения колодок проводов на модуле, так как в этом месте подгорают контакты. Если при исправной цепи моторчик не работает (нет характерного шума при включении зажигания), то его придется заменить.

В остальных случаях возможно два исхода событий. Первый подразумевает замену фильтра (сеточки). Ее состояние можно оценить визуально. Наличие отложений коричневого цвета говорит о сильном загрязнении. Топливо не может в полном объеме поступать в насос.

Рекомендуется замену сетки проводить сразу после возникновения схожих симптомов, так как электродвигатель при недостаточном количестве поступающего топлива перегревается.

Если состояние фильтра удовлетворительно, то причина может крыться в неправильной работе регулятора. Отметим, что такая поломка возникает гораздо реже, однако имеет место быть. Дело в том, что перепускной клапан может срабатывать раньше времени, и поэтому давление в магистрали меньше номинального. Измерить давление несложно. Необходимо подсоединить манометр к топливной рампе и включить зажигание.

Обслуживание бензонасоса Шевроле Нивы не предусмотрено, хотя некоторые ремонтные работы определены. Опытные владельцы стараются не доводить дело до полного отказа, так как произойти это может не в самый подходящий момент. Они стараются заправляться только на зарекомендовавших себя качеством заправках, а после определенного пробега менять сеточку-фильтр.

Принцип действия элемента

В данной модели автомобиля установлен электрический 12-вольтный бензонасос. Элементы, которое входят в его электрическую цепь:

• предохранитель;
• провод питания;
• датчик, определяющий уровень топлива в баке;
• реле.

При включении зажигания питание подается на реле, затем включается бензонасос, и сопровождающие в этот момент звуки свидетельствуют о том, что элемент работает в норме.

Если предохранитель исправен, но автомобиль по-прежнему не заводится, то причиной этому может быть поломка самого бензонасоса. Это легко проверить с помощью вольтметра: если напряжение будет 12 В, то это означает, что проблема в насосе, и решить ее можно путем замены на новый.

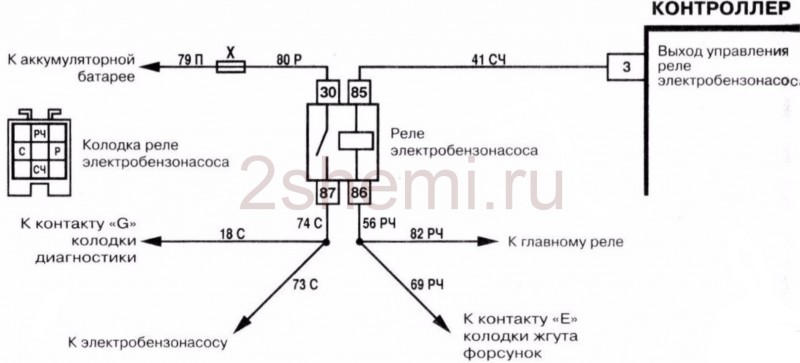

Распиновка и схема бензонасоса с реле ВАЗ

Бензонасос на автомобиле предназначен для подачи топлива в камеру сгорания. Контролируется его работа при помощи реле. На ВАЗ (в зависимости от модели) агрегат для подачи топлива может быть электрическим или механическим — всё зависит от системы подачи топлива. На инжекторном авто бензонасос находится в баке. При включении зажигания напряжение подается на клеммы агрегата и он начинает перекачивать топливо. Если в системе создается нужное давление, то реле отключает автоматически бензонасос — мотор готов к запуску.

Когда включается зажигание – реле создаёт давление в топливных магистралях методом включения бензонасоса (БН) на пару секунд. После этого, БН будет работать либо при прокрутке стартером двигателя, либо при работе двигателя.

Иногда эта система нуждается в ремонте — ничего сложного здесь нет и редакция сайта 2Схемы.ру расскажет, как выполнить его своими руками. Начнём с распиновки БН, далее укажем его на схемах и в конце будет инструкция по замене элементов подачи топлива.

Методы устранения неисправностей электрической цепи бензонасоса

Типовое реле бензонасоса 75.3777-10 имеет 4 контакта, катушку с якорем, пружину для размыкания контакта. Когда подается напряжение на управляющие контакты, происходит втягивание стержня внутрь обмотки и происходит замыкание другой пары контактов. Отключается автоматически, как только происходит обесточивание слаботочных разъемов.

Преимущества использования реле в автомобилях Нива Шевроле:

• исключается самопроизвольный ток утечки в бортовой системе;
• надежное управление всеми электродвигателями;
• быстрый и гарантированный запуск электрических механизмов;
• защита сети от перегрузки.

Реле бензонасоса появилось на автомобилях семейства Chevrolet Niva с 2003 года, когда был установлен инжекторный двигатель. Моторы семейства ВАЗ 21213 оснащены карбюратором и не имеют реле в системе подачи топлива.

Шевроле Нива выгодно отличается от своего предшественника прежде всего компоновкой и удобным доступом ко всем деталям. Конструкторы предусмотрели для реле и блока предохранителей самое надежное место в этом внедорожнике – в салоне под приборной панелью. Всего в Niva Chevrolet устанавливается 2 монтажных блока. Первый расположен слева от рулевой колонки под откидной крышкой, второй под бардачком со стороны переднего пассажира.

Нас интересует второй блок. Он объединяет блок управления двигателем и 4 силовых реле на металлической планке. Снаружи этот узел закрыт декоративной пластикой крышкой. Интересующее нас устройство расположено слева третьим по счету. Предохранитель бензонасоса Шеви Нива размещен на левом краю этого блока. Номинал предохранителя 15 А. Для удобного доступа к нему рекомендуется снять крышку перчаточного ящика.

Порядок разборки бардачка Шеви Нива:

• снимаем клемму с аккумулятора;
• отверткой откручиваем саморезы, крепящие бардачок (1 справа, 2 слева и по паре в верхней и нижней части);
• наклоняем корпус бардачка вперед и аккуратно вытаскиваем, отсоединяем подсветку;
• снимаем защитную крышку монтажного блока.

Монтажный блок предохранителей и реле Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.

Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.

Рис. 1

Рис. 2

Рис. 3. Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера)

Рис. 3

Предохранители и реле установлены в блоке (рис. 1), который находится в салоне автомобиля под панелью приборов с левой стороны от рулевой колонки. Схема внутренних соединений монтажного блока представлена на рис. 3.

Обознач

Ток (А)

Защищаемые элементы

Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре,

Лампа ближнего света (левая блок-фара)

Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар

Левая противотуманная фара

Реле электростеклоподъемников, электростеклоподъемники передних дверей

https://www.youtube.com/watch?v=h0PieAXprnY

Реле звукового сигнала, звуковой сигнал, плафон освещения багажника

Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения,

Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла,

электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла,

Блок дистанционного управления электропакетом (блокировка дверей)

Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов

Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар

Лампа дальнего света (правая блок-фара)

Правая противотуманная фара

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения

Методы устранения неисправностей электрической цепи бензонасоса

Электрическая сеть Нивы работает с номинальным напряжением 12 Вольт. Конструкция топливной системы представляет собой электродвигатель с насосом в баке автомобиля, от которого протянута топливная магистраль к рампе.

Электрическая цепь системы питания состоит из:

• электродвигателя;
• провода питания с разъемами;
• датчика уровня топлива;
• реле;
• предохранителя.

Наиболее распространенные это:

• перегорание предохранителя;
• обрыв провода идущего к бензонасосу;
• плохой контакт в местах соединений или покрытие их ржавчиной;
• ослабление «массы» на кузове автомобиля;
• ослабление плюсового провода питания инжектора на клемме аккумулятора;
• напряжение в бортовой сети автомобиля недостаточно для срабатывания катушки с соленоидом;
• короткое замыкание в электрической цепи;
• нарушение контакта на щетках электродвигателя бензонасоса.

Выявление и устранение этих неполадок производят в определенной последовательности. Проверку всегда начинают с контроля заряда на АКБ и надежности всех видимых контактов. Затем проверяют исправность реле и целостность плавкого предохранителя. После чего «прозванивают» провода, идущие к бензонасосу и на замок зажигания. Если они оказываются целыми, то остается единственная причина – выход из строя бензонасоса в топливном баке.

Предохранитель можно заменять только на такой же по номиналу в 15А. На Шевроле Нива устанавливаются современные ножевые предохранители, которые никогда не теряют контакт от вибраций и служат достаточно долго.

Где находится реле бензонасоса

Где располагается реле топливного насоса? Место установки реле разнится в зависимости от марки автомобиля. Чаще всего, находится оно под капотом, в блоке предохранителей и реле.

Реле бензонасоса предназначено в схеме для того, чтобы не допустить случайной подачи большого напряжения на обмотку бензонасоса. Реле стандартное и представляет собой корпус из пластика и катушки с контактами. Находится оно в салоне авто возле консоли. Чтобы получить доступ к нему, надо снять крышку защиты.

По виду — это небольшая коробочка, которая напоминает «вилку» с американским типом выходов. Каждый вывод имеет маркировку, которая обозначает следующее: 31– масса; 30– +12В постоянное (вне зависимости от зажигания); 15– +12 при включенном зажигании; 50– +12 когда работает стартер; TD– сигнал от системы зажигания; TF– сигнал о температуре двигателя от блока управления впрыском КЕ. Выходы: 87– подаёт питание на бензонасос; 87H– обогрев датчика кислорода; 87V– включает пусковую форсунку.

Но бензонасос иногда не включается при повороте ключа в замке зажигания. С чем это может быть связано? Прежде всего предохранитель, хотя если бы он сгорел, то не работало бы вообще. Может контакт плохой?

Проверить работоспособность самого насоса просто, поэтому делаем так:

1. снимаем защитный кожух, под которым находится колодка с реле и предохранителями;
2. отворачиваем крепления колодки, извлекаем ее, она остается держаться на проводах;
3. выдергиваем РБ из колодки, ставим перемычку между двумя противоположными контактами, таким образом, подаем напрямую питание на БН;
4. если при таком соединении электромотор насоса начинает шуметь, значит, сам БН рабочий, скорее всего, неисправность скрывается в реле;
5. если на колодке РБ нет напряжения ни на одном из контактов, следует искать обрыв в проводке, еще может быть плохой контакт в месте крепления провода с клеммой.

Где находится предохранитель бензонасоса Нива Шевроле

Первые модели линейки Нива от АвтоВАЗа производились с карбюраторными движками. Но Шевроле Нива – более современный автомобиль, оснащенный инжекторной системой – бензин из бака подается к инжектору при помощи топливного насоса. Последний работает благодаря постоянному току мощностью в 12 В. На старых же, карбюраторных моделях, бензонасосы полностью механизированные и не нуждаются в электрической подпитке.

Так как насос, перекачивающий горючее, оснащен электрикой, то обязательно должен быть предохранитель, защищающий устройство от воздействия резких перепадов энергии.

Роль предохранителя в электрических цепях

Предохранитель электроцепи бензонасоса предназначен для защиты устройства. Основная его функция заключается в разрыве потока электричества во время скачков или тепловых перегрузок. Данные явления непредсказуемы по своей природе.

Реле во время работы может внезапно отказать, подавая большой импульс энергии по проводам системы или к контроллеру. В большинстве случаев при таких обстоятельствах ломается бортовой компьютер, а его ремонт – весьма затратное мероприятие.

Предупредить такие «всплески»  невозможно, значит, следует обезопасить некоторые узлы с помощью предохранителей, которые гасят скачки тока во вверенном им участке.

Если перегорает предохранитель, в первую очередь страдают:

• бортовой компьютер;
• электросеть питания топливного насоса, которая состоит из проводников тока;
• само устройство, подающее бензин в систему.

Так как все это неоспоримо важные элементы, то и роль предохранителя далеко не второстепенна, как может показаться на первый взгляд.

 Пошаговая замена радиатора охлаждения Шевроле Нива

Строение предохранителя и его принцип работы

На разных авто не всегда устанавливают одинаковые предохраняющие элементы. На Шевроле Нива предохранитель состоит из пары алюминиевых контактов в специальном пластиковом корпусе. Последняя начинает дымить во время плавки под воздействием высокой температуры, спровоцированной скачком напряжения.

Внутри пластикового корпуса располагается камера с соединительной контактной нитью, выполняющей протекторскую функцию. Толщина алюминиевой контактной нити зависит от силы напряжения, на которое рассчитан предохраняющий элемент. Данную информацию легко узнать по маркировке детали.

Например, «15А» – выдержит постоянный ток до амплитуды в 15 А.

Посредством обрыва соединительной нити при скачке тока, который превысит маркировочный максимум элемента, контакты разрываются питающую бензонасос цепь «+», тем самым не допуская чрезмерной дозе напряжения попасть в устройство.

Водители часто сталкиваются с наплавлением пластиковой капсулы. Это возможно только в том случае, если нагрузка была недостаточно высокой, но продолжительной. Зачастую автовладелец замечает наплавление, когда элемент уже полностью «потек».

• Если данное явление наблюдается достаточно часто, значит, предохранитель неправильно подобран, и стабильный показатель электросистемы вашего авто для него высок.
• В случае выхода из строя предохранитель бензонасоса Нива Шевроле всегда можно заменить, но для этого необходимо знать, где он находится.
•  Какие основные неисправности есть на Шевроле Нива и их решение

Обнаружение и замена

Для того чтобы установить вместо сломанного предохранителя новый, особых навыков не нужно. Главное – правильно определить маркировку новой модели. Для Шевроле Нива – это 15 А.

Расплавленное устройство необходимо срочно заменить и не медлить с этим, потому что если инцидент повторится и предохранитель не сможет разорвать цепь тока, то пострадает более дорогостоящая часть авто.

Проверить, работает ли нерасплавленный или немного подпорченный предохранитель, можно с помощью тестера в режиме прозвонки. При отсутствии соответствующего сигнала от прибора смело меняйте предохранитель – он сломан.

Как происходит замена данного элемента:

1. Извлеките крышку под бардачком в салоне. Под ней находится платка с предохранителями и релюшками.
2. Третий от начала блока предохранитель именно тот, что вам нужен. Извлечь его можно собственноручно, но в случае расплава пригодятся пассатижи.
3. Проверьте элемент, если в этом есть необходимость, по методу описанному ранее.
4. Обязательно установите новый предохранитель, если старый вышел из строя, но обязательно маркировки 15 А.
5. Путем включения зажигания проверьте работоспособность топливного насоса.

1. Потом просто установите крышку корпуса на место.
2. Подробнее о том, как заменить предохранитель бензонасоса Шевроле Нива, узнайте из видео.

Что такое реле

Реле называется выключатель электромагнитного действия, который предназначен для коммутации при скачкообразных изменениях входной величины (ток, напряжение) в электрических цепях. Говоря простыми словами, это устройство, которое включается при подаче на него сигнала в виде напряжения, и выключается при исчезновении напряжения. Ток, который коммутирует устройство очень низкий, а для запуска бензонасоса необходима сила тока большой величины. Поэтому его называется еще и своего рода усилителем.

Из чего состоит

Релюшек существует разное количество, но практически все они выполняют схожие функции. Состоит это устройство из контактной группы, которые мы можем увидеть, сняв его с колодки. Внутри него находится катушка с определенным количеством витков медной проволоки, возвратной пружинки и якоря. Все это собрано в определенной последовательности и расположено на плате. Фото контактной группы и форму реле можно увидеть ниже или же ввести в поисковике и посмотреть все виды и типы. Нас интересует реле бензонасоса Нивы Шевроле, которое имеет такой вид.

Принцип действия реле. Реле бензонасоса используется лишь в двигателях с инжекторным типом. В карбюраторных используется бензонасос механического действия. В автомобиле Нива (инжекторной) используется электрический бензонасос на 12В. В электрическую цепь его работы включены провода питания, предохранитель, реле, а также датчики показания топлива в баке. Таким образом, при повороте ключа автомобиля, автоматически подается питание на релюшку. Она, в свою очередь, срабатывает мгновенно и замыкает контакты, которые питают насос. Так кратко происходит включение бензонасоса, в результате чего, сев за руль и повернув ключ, мы слышим его жужжание, свидетельствующее о его работе.

Читать дальше: Авто рено сандеро степвей

Расположение в Ниве

С правой стороны под бардачком находится крышка, а под ней располагается часть электроники автомобиля Нива, вторая часть находится под торпедой со стороны водителя. Под этой крышкой видно расположение четырех реле. Устройство, которое отвечает за включение бензонасоса и его работу, имеет расположение под третьим номером. Рядом возле него находится предохранитель 15А, который предназначен для защиты цепи и электрических устройств насоса подачи топлива.

расположение блока реле в авто

Проверка работоспособности

Чтобы определить исправно ли работает данное устройство, можно использовать два метода:

1. Извлечь реле бензонасоса, расположение которого указано выше, и поставить на его место, точно такое же. После установки проверить работоспособность предохранителя. Заменив временно релюшки, можно пробовать запустить двигатель, если при повороте ключа закачка топлива началась, то причина поломки устранена.
2. Первый метод предполагает наличие запасного реле. В случае его отсутствия, необязательно мчаться на авторынок и тратить деньги, если нет полной уверенности в его неисправности. Можно сделать перемычку из кусочка проволоки. Можно использовать тонкую проволоку, так как ток в цепи управления устройства небольшой. Этой перемычкой закоротить два контакта на колодке под номером 30 и 87. Их расположение можно определить по картинке на релюшке. Во время замыкания этих контактов необходимо включить зажигание либо сделать это в конце. Если насос в таком случае сработает, то теперь необходимо заменить само устройство переключения. Использовать перемычку на постоянной основе запрещено, она применяется исключительно для определения неисправности.

Возникают ситуации, что при повороте ключа, работа насоса не осуществляется даже при наличии перемычки или нового сменного устройства. А предохранитель находится в исправном состоянии. Это, скорее всего, говорит о том, что вышел из строя насос. Необходимо измерить с помощью вольтметра напряжение на его контактах, если вольтметр покажет наличие 12В, то смело можете покупать новый насос. Если же питания не будет, то это свидетельствует о повреждении цепи питания.

Можно ли отремонтировать реле? Если причина неработоспособности бензонасоса определена, и заключается в неисправности устройства, то исправить ее можно заменив на рабочее. Специалисты-электрики могут перебрать нерабочее устройство, но лучше всего приобрести новое. Стоимость реле на Нива Шевроле колеблется от 200 до 350 рублей. Ремонт у специалиста будет стоить примерно так же, делать выводы вам, стоит ли его ремонтировать. Зная расположение этого электронного устройства, основной принцип работы и способы проверки на работоспособность в Ниве Шевроле, можно смело пробовать устранять проблему неисправности работы бензонасоса самостоятельно.

Где находится реле бензонасоса Нива Шевроле

Одним из распространенных случаев, наиболее не любимых автовладельцами, является ситуация, когда в самый неподходящий момент машина не заводится. Причиной может быть поломка бензонасоса, вместе с тем для того, чтобы попытаться в полной мере осуществить комплекс мер по диагностике, оперативно найти и устранить неисправность, автовладельцу желательно знать о том, где находится реле бензонасоса Нива Шевроле.

Реле бензонасоса является очень важной деталью, некоторые специалисты ее называют одной из ключевых в топливной системе автомобиля. В этом утверждении есть большая доля правды, ведь этот элемент, по сути своей, и является своего рода ключом, коммутационным устройством, без срабатывания которого ваш двигатель попросту не запустится

Как и любое реле, оно работает по принципу замыкания-размыкания электрической цепи под воздействием электромагнитного поля, и включается при подаче напряжение на контактах. Кроме того, оно служит для усиления импульса, подаваемого в систему топливоподачи.

Найти реле бензонасоса Нива Шевроле не так уж и сложно. Оно находится в блоке реле, расположенном под бардачком с правой стороны. Открыв крышку, там можно увидеть четыре коммутационных устройства. Одно из них, третье по счету слева, и есть реле бензонасоса, которое расположено возле предохранителя на 15 ампер, отвечающий за безопасность всей электрической цепи системы. Такое расположение было выполнено для удобства пользователей, чтобы они могли иметь беспрепятственный доступ к устройству.

Конструкция реле бензонасоса принципиально ничем не отличается от многих подобных устройств. Оно состоит из катушки с медной проволокой, контактов, возвратной пружины и якоря. Питается реле от напряжения в 12 вольт, и переключение происходит после того, как ключ поворачивается в замке зажигания. Импульс приводит в действие контакты, они замыкаются, и питание подается на бензонасос. Именно в этот момент мы обычно и начинаем слышать характерное жужжание, свидетельствующее о том, что система подачи топлива заработала, и работает она нормально, а значит, с этим проблем точно не будет.

Если существует подозрение на неисправность реле, следует провести оперативную диагностику. Существует два основных способа:

• замена «подозреваемого» реле бензонасоса на исправное;
• проверка при помощи кусочка провода.

В первом случае, при условии целостности предохранителя, при запуске автомобиля после поворота ключа в замке зажигания диагностику можно считать законченной, ибо это означает, что все остальные устройства работают нормально.

Если исправное «сменное» реле отсутствует, подойдет кусок проводника. Его оголенными концами необходимо замкнуть контакты под номерами «30» и «87» (их нетрудно найти). После того как контакты замкнуты, нужно повернуть ключ в замке зажигания. Если двигатель запустился, значит, реле требует замены, ибо эксплуатация автомобиля с перемычкой, установленной напрямую, мимо реле, категорически запрещается.

Важно помнить, если при обоих вариантах проверки работоспособности реле, двигатель так и не запустился, следует искать причину неисправности далее по цепи. Возможно, забился шланг, или неисправен сам бензонасос, но дело здесь, как можно понять, уже не в реле

Подводя итоги, стоит отметить, что выход из строя реле бензонасоса является не такой уж и частой причиной того, что двигатель не заводится, ибо устройство это конструктивно несложное и довольно надежное в эксплуатации. Вместе с тем, с учетом особенностей диагностики, о которых речь шла выше, опытные автолюбители рекомендуют постоянно иметь при себе запасное реле, чтобы в самый неподходящий момент не пришлось идти пешком в ближайший магазин запчастей или на станцию техобслуживания.
