Важные регулировки двигателя автомобиля лада калина

Когда необходима регулировка клапанов на 8-ми клапанной Ладе Гранте

• легкий металлический цокот в моторе при запуске на «холодную». По мере нагрева звук еле слышен, исчезает;
• металлический цокот слышен на прогретом силовом агрегате. Указывает на чрезмерный износ, выработку деталей механизма ГРМ (газораспределительный) ;
• нестабильная работа на холостом ходу;
• затрудненный запуск мотора;
• детонация силового агрегата;
• снижение динамики разгона;
• педаль акселератора малоинформативная;
• падение мощности;
• повышенный расход горючего;
• периодические хлопки в выхлопной системе.

Вышеприведенные признаки не гарантируют 100% неисправность ГРМ, так как схожие факторы присущи другим поломкам.

Как выполняют регулировку клапанов

Чтобы произвести регулировку клапанов Калина, необходим набор нужных инструментов:

• несколько отверток и длинногубцы;
• головки, чтобы откручивать болты;
• вороток, щупы и трещотка;
• пинцет и шприц, который понадобится, чтобы удалить излишки масла;
• регулировочные шайбы и приспособление, чтобы аккуратно утопить клапаны.

Начинать нужно с проверки двигателя: он должен быть холодным. 20° — подходящая температура, чтобы зазоры были выставлены отлично.

Замена клапанов происходит после того, как снята клапанная крышка, т. е. изымаются болты крепления, свечи выкручиваются, чтобы двигатель лучше проворачивался, а распределительный и коленчатый валы выставлены по меткам. Распредвал должен содержать кулачки без выработки. Головка обязана быть без масла, лучше использовать шприц. К шпилькам нужно прикрепить приспособление, чтобы утопить клапаны.

Затем поршни I и IV цилиндров должны зафиксироваться в верхней точке. Есть несколько методов, один из них состоит в том, что коленчатый вал не потребуется прокручивать 3 раза и регулируя только 2 зазора, а за один оборот возможно отрегулировать 4.

Нужна предельная внимательность: обязательно четыре кулачка распредвала будут находиться в положении, поднятом от клапана, вот в этом месте и нужно измерить зазоры. Обычно это — I, II, III, V клапаны. Если зазоры отличны от номинальных, нужна регулировка, а помогут шайба и формула, с помощью которой можно узнать ее толщину, суммировав толщину снятой шайбы, номинальный зазор и зазор измененный.

Регулировочные шайбы, которые находятся в автомобиле Лада Калина, удаляются, на их шпильки крышки надевается планка. Ее укрепляют гайками. Теперь требуется утопить клапан — обязательно до упора. В то же время упорный рычажок вставляется под распредвал. Это нужно сделать, чтобы толкатель в нажатом состоянии удерживался. Прорезь на толкателе должна в это время находиться спереди, тогда легче поддевать и вытаскивать шайбу. Здесь пригодятся длинногубцы.

Новую шайбу нужно вставить на предназначенное ей место и придавить рычагом, так она сядет в углубление. Упорный фиксатор толкателя должен пока отсутствовать на своем месте.

Оставшиеся 4 клапана требуют такой регулировки. Коленчатый вал проворачивается на один поворот под 90°, пока не совпадут мерки, и все повторяется, как и первый раз. Если отрегулировано грамотно, то щуп в зазор войдет свободно, без напряжения.

Затем устанавливаются на место свечи, заливается масло, прокладку, находящуюся под крышкой клапана, придется заменить, закрепить крышку. Датчики на Калине должны показать правильную работу всех механизмов. Теперь можно отправляться в дорогу на любимом автомобиле.

Тегиинструкция, клапан, регулировка

Как осуществляется наладка клапанов на Ладе Гранте?

Любому владельцу авто, который желает выполнить настройку нужно подготовиться к серьезной и ответственной работе. Пропуск важных нюансов может навредить транспорту и привести к поломке головки блока цилиндров.

В результате придется потратить довольно много денег на ремонт детали. Поэтому правильная регулировка клапанов Лада Гранта обезопасит автомобилиста от лишних затрат средств и времени.

Начинается работа со снятия всех дополнительных элементов, которые будут мешать настройке и не позволят добраться до самих клапанов. Проводить ремонт нужно на остывшем до 20 градусов двигателе.

В первую очередь снимаются свечи зажигания, кожух ГРМ и сам ремень. Чтобы началась регулировка клапанов Гранта, естественно потребуется отсоединить и защитную крышку клапанов. Далее настройка проводится по следующей схеме:

1. Распредвал проворачиваем до тех пор, пока кулачок 1-го клапана не будет направлен вверх относительно толкателя.

2. Щупом на 0,2 и 0,25 мм проводим замеры для 1-го впускного клапана. Нормальный размер зазора для впускного элемента составляет в пределах 0,2 мм. Допустима погрешность не более 0,05 мм. В противном случае производится замена шайбы.

3. Щупом осуществляем проверку 3-го клапана (идет в паре с 1-м и является выпускным элементом). Нормальный зазор должен составлять 0,35 мм (погрешность 0,05 мм остается допустимой).

4. Если все в порядке производим проверку для остальных пар (8-6, 5-2 и 4-7). Если же были замечены нарушения, приступаем к наладке.

Причины зажатых клапанов

Первый фактор наблюдается чаще всего на тех машинах, владельцы которых оснастили свое авто ГБО (газобаллонным оборудованием).

Слишком малый зазор

Как известно, у клапана есть тарелка – самая его широкая часть, которая находится непосредственно в камерах сгорания. С обратной стороны она прикреплена к головке блока цилиндров. По мере увеличения пробега автомобиля начинает изнашиваться фаска на поверхности тарелке и место крепления. В результате при поднятии штока толкатель прижимается к кулачку распределительного вала слишком плотно. Так происходит зажатие.

Подобное явление не несёт мотору ничего хорошего

Процессы

Последствия

Впускные элементы, в отличие от выпускных, имеют возможность охладиться новой порцией смеси топлива. Теплоотведение выпускных фактически отсутствует.

Увеличенные зазоры

Другая ситуация связана со слишком большими промежутками между клапаном и поршнем. По мере эксплуатации на шейках распределительного вала и на поверхности кулачков возникает естественный износ металла. Соответственно появляется увеличение значений зазоров. Если не проводить регулировку по регламенту, по очевидным причинам зазор будет увеличиваться ещё больше, в том числе от нагрузок ударной волны. Узнать об этом можно по характерному цоканью мотора даже после выхода на оптимальную рабочую температуру.

Постепенно фазы газораспределения начинают нарушаться, мощность силовой установки снижается. Происходит это из-за запоздалого открытия элементов впуска и выпуска. Топливовоздушная смесь поступает поздно, а отработанные газы не могут выходить полностью, в результате мотор начинает работать нестабильно, повышается шум и т. д.

Важно проводить регулировку своевременно и не пренебрегать этой процедурой. Крайней степенью в самых запущенных случаях становится капитальный ремонт головки блока цилиндров

Все шаги по регулировке клапанов «от и до»

Сначала, взяв крестовую отвёртку, ослабляем хомуты на трёх подводящих шлангах. Эти шланги соединены с крышкой ГБЦ. Каждый хомут зажат крестовым винтом (см. фото).

Удаляем всё лишнее

Отсоединив все шланги, можно снять кронштейн крепления ресивера. Понадобится торцовый ключ «на 10», чтобы выкрутить три гайки.

Вторая лишняя деталь – кронштейн

Если будут вывернуты даже шпильки – не беда, их можно закрутить обратно. Тем же ключом «на 10» откручиваются гайки на крышке.

Толкатели уже видны!

Под гайками находятся шайбы, которые важно не потерять

Подготовка к проверке

Ключом-шестигранником «на 6» откручивают крепёж верхней крышки. Число винтов здесь равно четырём.

Верхний кожух, закрывающий ремень ГРМ

Когда крышка снята, выполняют основное действие:

1. За винт крепления шкива генератора нужно вращать коленвал, чтобы получить совмещение меток (см. фото). Понадобится ключ «на 17».

   Шкив распределительного вала, метки

2. Не прикасайтесь к винту, крепящему шкив распредвала!
3. Первой паре клапанов (3 и 1) угол «0» не соответствует. Для работы с разными парами вал поворачивают на следующие углы: 45, 225 и т.д.

Проверяем зазоры, заменяем шайбы

Сейчас мы на Ладе Калине регулируем не 8 клапанов, а два. Зазор между шайбой и толкателем измеряют щупами (фото 1). Для впускного клапана цифры должны составлять 0,20 мм, для клапана выпуска – 0,35 мм. Допуск составляет 0,05 мм.

Измерение и подготовка к замене

Если зазор не соответствует требуемому, к шпилькам прикручивают специальное устройство (фото 2). Затем поступают так:

1. Толкатель клапана поворачивают прорезью к себе;
2. Утапливают клапан вниз, для чего «клык» вводится между шайбой и кулачком;
3. Между толкателем и распредвалом устанавливают фиксатор.

Смысл сказанного ясен по фото.

Процедура замены одной шайбы

«Старую шайбу» вынимают и заменяют её новой. Предварительно измеряют толщину обоих шайб. Пользуйтесь формулой R = B + (A – S), где:

• R – толщина шайбы для замены;
• A – измеренное значение зазора;
• B – толщина «старой шайбы»;
• S – 0,35 либо 0,20 мм.

Углы поворота и последовательность доступа

На практике удобно пользоваться таблицей:

Угол поворота шкива от положения «0»	Выпускной клапан	Впускной клапан
40-50	1	3
220-230	5	2
400-410	8	6
580-590	4	7

Вращая вал по часовой стрелке, мы идём по строкам сверху вниз. Ближе всего к шкиву находится клапан 1.

Как выполняют регулировку клапанов

Чтобы произвести регулировку клапанов Калина, необходим набор нужных инструментов:

• несколько отверток и длинногубцы;
• головки, чтобы откручивать болты;
• вороток, щупы и трещотка;
• пинцет и шприц, который понадобится, чтобы удалить излишки масла;
• регулировочные шайбы и приспособление, чтобы аккуратно утопить клапаны.

Начинать нужно с проверки двигателя: он должен быть холодным. 20° — подходящая температура, чтобы зазоры были выставлены отлично.

Замена клапанов происходит после того, как снята клапанная крышка, т. е. изымаются болты крепления, свечи выкручиваются, чтобы двигатель лучше проворачивался, а распределительный и коленчатый валы выставлены по меткам. Распредвал должен содержать кулачки без выработки. Головка обязана быть без масла, лучше использовать шприц. К шпилькам нужно прикрепить приспособление, чтобы утопить клапаны.

Затем поршни I и IV цилиндров должны зафиксироваться в верхней точке. Есть несколько методов, один из них состоит в том, что коленчатый вал не потребуется прокручивать 3 раза и регулируя только 2 зазора, а за один оборот возможно отрегулировать 4.

Нужна предельная внимательность: обязательно четыре кулачка распредвала будут находиться в положении, поднятом от клапана, вот в этом месте и нужно измерить зазоры. Обычно это — I, II, III, V клапаны. Если зазоры отличны от номинальных, нужна регулировка, а помогут шайба и формула, с помощью которой можно узнать ее толщину, суммировав толщину снятой шайбы, номинальный зазор и зазор измененный.

Регулировочные шайбы, которые находятся в автомобиле Лада Калина, удаляются, на их шпильки крышки надевается планка. Ее укрепляют гайками. Теперь требуется утопить клапан — обязательно до упора. В то же время упорный рычажок вставляется под распредвал. Это нужно сделать, чтобы толкатель в нажатом состоянии удерживался. Прорезь на толкателе должна в это время находиться спереди, тогда легче поддевать и вытаскивать шайбу. Здесь пригодятся длинногубцы.

Новую шайбу нужно вставить на предназначенное ей место и придавить рычагом, так она сядет в углубление. Упорный фиксатор толкателя должен пока отсутствовать на своем месте.

Оставшиеся 4 клапана требуют такой регулировки. Коленчатый вал проворачивается на один поворот под 90°, пока не совпадут мерки, и все повторяется, как и первый раз. Если отрегулировано грамотно, то щуп в зазор войдет свободно, без напряжения.

Затем устанавливаются на место свечи, заливается масло, прокладку, находящуюся под крышкой клапана, придется заменить, закрепить крышку. Датчики на Калине должны показать правильную работу всех механизмов. Теперь можно отправляться в дорогу на любимом автомобиле.

Тегиинструкция, клапан, регулировка

Причины зажатых клапанов

Первый фактор наблюдается чаще всего на тех машинах, владельцы которых оснастили свое авто ГБО (газобаллонным оборудованием).

Слишком малый зазор

Как известно, у клапана есть тарелка – самая его широкая часть, которая находится непосредственно в камерах сгорания. С обратной стороны она прикреплена к головке блока цилиндров. По мере увеличения пробега автомобиля начинает изнашиваться фаска на поверхности тарелке и место крепления. В результате при поднятии штока толкатель прижимается к кулачку распределительного вала слишком плотно. Так происходит зажатие.

Подобное явление не несёт мотору ничего хорошего

Процессы

Последствия

Впускные элементы, в отличие от выпускных, имеют возможность охладиться новой порцией смеси топлива. Теплоотведение выпускных фактически отсутствует.

Увеличенные зазоры

Другая ситуация связана со слишком большими промежутками между клапаном и поршнем. По мере эксплуатации на шейках распределительного вала и на поверхности кулачков возникает естественный износ металла. Соответственно появляется увеличение значений зазоров. Если не проводить регулировку по регламенту, по очевидным причинам зазор будет увеличиваться ещё больше, в том числе от нагрузок ударной волны. Узнать об этом можно по характерному цоканью мотора даже после выхода на оптимальную рабочую температуру.

Постепенно фазы газораспределения начинают нарушаться, мощность силовой установки снижается. Происходит это из-за запоздалого открытия элементов впуска и выпуска. Топливовоздушная смесь поступает поздно, а отработанные газы не могут выходить полностью, в результате мотор начинает работать нестабильно, повышается шум и т. д.

Замена клапанов (инструмент)

На автомобилях с восьмиклапанным мотором замену клапанов можно произвести и своими силами, если есть определенные навыки в этом деле,  а также специнструмент. Для работы потребуется:

1. Инструмент, при помощи которого можно снять сухари с клапана (рассухариватель).
2. Съемник для колпачков, которые снимают масло. О выборе масла в 8-ми клапанный двигатель Лада Калина надо позаботиться заранее.
3. Головка на «13» и вороток.

Процесс замены клапанов на 8-ми клапаннике

Осуществление процесса замены клапанов на всех моторах с восьмью клапанами практически идентично. Последовательность:

1. Снимаем крышку.

2. Снимается газораспредвал с головки.

3. Демонтируются толкатели.
4. Фиксируется на шпильке рассухариватель.
5. При помощи него удаляются с клапанов сухари. Работу надо проводить аккуратно, так как при соскакивании рассухаривателя с клапана он может выстрелить сухарем. Его в таком случае будет найти практически невозможно.

6. После снятия сухарей можно снимать и пружину с тарелками. Пружины демонтируются довольно просто.

7. После освобождения клапана он извлекается из своего посадочного места. Рекомендовано клапаны отмечать, чтобы поставить каждый на свое место. В качестве разметки можно использовать точки, нанесенные кернером.
8. Установка нового клапана и сборка производится в обратном снятию порядке. Засухаривать клапан также надо с использованием специального инструмента.

В том случае, когда будет ставиться старый клапан, то его надо тщательно очистить от нагара. Если клапан новый, то его надо притереть, чтобы топливо или воздух не выходили из камеры сгорания.

Выставляем зазор клапанов

Процесс надо осуществлять на холодном моторе при снятой крышке клапанов. Для этого её надо демонтировать, открутив болты крепления. Потом надо снять ту крышку, которая закрывает ремень ГРМ. Ремень генератора трогать не надо.

Снимаем крышку ГРМ, потом снимаем свечи для удобства

Свечи выворачиваются, чтобы двигатель можно было легче прокручивать. С головки также удаляется полностью масло, чтобы облегчить работу. Использовать для этого можно шприц. Если на распредвале есть кулачки с выработкой, то его следует заменить полностью. На место крепления крышки прикручивается приспособление, утапливающее клапана. Ключом проворачивается коленвал до тех пор, пока метки на шкиве не будут соответствовать меткам на крышке ремня. После этого надо еще провернуть коленвал на три зуба. Поршень в таком случае станет в свою мертвую точку. Менять масло после этой процедуры не надо.

Этим проверяется зазор клапана

Сначала надо проверить зазор на первом, а потом на третьем кулачке. На щупе должен быть размер от 0.2 до 0.35 мм. Если ход будет большим, то надо поменять шайбу. Если все работы производить правильно и при использовании специального инструмента, то в процессе сложностей не возникнет. По такому принципу регулируются все оставшиеся клапана.

На видео ниже рассмотрен процесс регулировки клапанов, основной принцип такой же, так как двигатели Калины и Самары одного семейства.

Признаки того, что необходима регулировка клапанов (видео от «Теории ДВС»)

Существуют определённые признаки в работе автомобиля, которые подскажут, что регулировать клапаны необходимо.

Самым очевидным из них будет то, что двигатель автомобиля на холостых оборотах начинает трястись и дёргаться. Чаще всего, причина такого поведения заключается именно в плохой регулировке клапанов.

И, конечно же, нужно следить за посторонними звуками, определить на слух которые совсем не сложно. Достаточно просто поставить рядом два автомобиля, один с отрегулированными клапанами, а другой — тестируемый. Заведите два автомобиля по очереди и сравните «шумность» работы двигателей.

Регулировка тепловых зазоров клапанов на автомобиле Лада Гранта осуществляется точно также как на двигателях предыдущих моделей Лада Калина, Приора.

Регулировка клапанов

на 8-ми клапанном двигателе Лада Гранта (ВАЗ-2116, ВАЗ-11186 с легкой ШПГ) необходима в первую очередь для получения максимального КПД двигателя. Правильные тепловые зазоры обеспечивают ровную работу двигателя, снижение расхода топлива, правильное наполнение цилиндров топливо-воздушной смесью и точное время открытия клапанов для высвобождения отработавших газов.

Регулировку клапанов на отечественных восьмиклапанных двигателях рекомендуется производить каждые 25 тыс. км пробега.

Несвоевременно произведенная операция по регулировке может привести к таким дефектам ГРМ, как прогарание клапанов с седел, что повлечет за собой дорогостоящий ремонт ГБЦ.

Положительные и отрицательные стороны различных модификаций двигателей

8 клапанов; объем 1,6 литра

Двигатель хорошо знаком автолюбителям. Его качества и надежность не вызывают никаких сомнений. Положительные стороны двигателя:

• Его регулируют практически в каждом автосервисе;
• Нет проблем с покупкой запасных частей;
• В случае обрыва ремня, клапан не «встречается» с поршнем. Не происходит поломки;
• Отличная тяга при включенной низкой передаче.

К негативным сторонам можно отнести:

• Высокая шумность и повышенная вибрация при работе;
• Необходима постоянная регулировка клапанов;
• Машина с таким двигателем не комплектуется кондиционером.

16 клапанов; объем 1,4 литра

Положительные стороны двигателя:

• Самый низкий расход топлива;
• Бесшумность и отсутствие вибрации при работе;
• Способен быстро разогнать автомобиль;
• Не нужно регулировать клапана.

Регулировка тепловых зазоров клапанов на Калине 1,6 8-кл.

Видео инструкция

Недавно обновил статью, так как снял специальную видео инструкцию по регулировке клапанов для всех переднеприводных ВАЗов, включая Калину. Так что смотрите все наглядно ниже.

Ну и ниже можно посмотреть все в обычном формате, как и большинство статьей на данном сайте.

Фото отчет работы

Первым делом необходимо снять клапанную крышку, а также выставить распредвал и коленчатый вал двигателя по меткам. Подробно об этом написано в этой статье: Выставление ГРМ по меткам. При выставлении поршень 1-го или 4-го цилиндра находится в верхней мертвой точке (ВМТ).

Я буду показывать порядок регулировки в два приема, а не в четыре, как написано во многих руководствах. Такой метод описан в журнале «За Рулем» а также описан в официальном руководстве от издательства «Третий Рим». Суть данного метода в том, чтобы не прокручивать коленчатый вал 3 раза регулируя по два клапана, а повернув всего один раз, регулировать сразу по 4 клапана. Более подробно опишу по ходу дела.

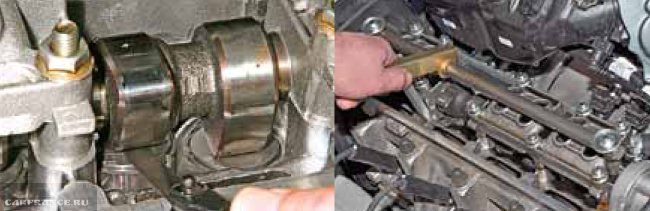

Итак, смотрим на кулачки распредвала, и те 4 из них, которые подняты в данный момент вверх от клапана, там и замеряем зазоры. Это будут 1,2,3 и 5 клапана.

Теперь более подробно о процессе извлечения регулировочных шайб Калины. Одеваем планку на шпильки клапанной крышки и фиксируем ее гайками:

После этого рычагом механизма необходимо утопить нужный клапан до самого конца, и в это время вставить упорный рычажок под распредвал, чтобы он удерживал толкатель в нажатом состоянии:

Обратите внимание, что прорезь на толкателе должна находиться спереди, чтобы вам удобно было поддевать и вынимать шайбу. Идеальным инструментом для этого являются длинногубцы:

Затем, когда у вас есть подходящая по толщине новая шайба, сразу вставляем ее на прежнее место:

После чего рычагом придавливаем ее, чтобы он села на место. И разумеется, перед этим вынимаем упорный фиксатор толкателя.

Теперь когда с 4-мя клапанами справились и добились номинальных значений, приступаем к регулировке остальных: 4, 6, 7 и 8 клапанов. Для этого поворачиваем коленчатый вал двигателя на 1 оборот (смотрите по метке на маховике), или же на пол оборота распредвала. Повторяем аналогичную процедуру на втором приеме.

Вопрос с регулировкой тепловых зазоров является классическим: каждый должен уметь менять шайбы на толкателях 8-клапанника. Но есть «вредный совет», который относится к мотору ВАЗ-21116: дескать, для клапанов выпуска зазор лучше сделать равным 0,40, а допуск пусть составляет 0,05 мм. В действительности требования не поменялись со времён двигателя 11183: средние цифры должны равняться 0,20 и 0,35. Следуя «вредным советам», получают одно – мотор на холодную «стучит». И это – для значения 0,40! Его ещё надо суметь выставить, а может получиться и 0,45… И тогда 4 из 8 клапанов на Ладе Калине наша регулировка убьёт. Речь идёт о семействе Калина 2, где единственным 8-клапанником был мотор 21116.

Дальше приводится видео, где записан стук клапанов.

https://youtube.com/watch?v=xSqkV_3AIIQ

Зазор в клапанах на что влияет? С гремящими или с чересчур зажатыми-хуже? Двигатель ЗМЗ-402.

Вопрос-ГДЕ правда-насколько страшны брякающие клапана? И вообще, НА ЧТО зазор клапанов влияет? НА ЧТО похожи вышеописанные симптомы? Или опять «мерещится муть всякая-для автопрома РФ-это норма»? Бензин-дрянь, может только в качестве бенза вся причина быть?
Спасибо.

20 %100 руб

Ентому источнику на ВАЗ 2107 я бы не доверял, раз он до такого состояния машину довел, да и нет в ГРМ ВАЗа коромысел, и ни коим образом топливо туда хлестать не может, ибо поршни засасывают его в цилиндры, а не под клапанную крышку. Также философские рассуждения о том, что хуже зажатые клапана или большой зазор не имеют смысла, ибо и то и другое весьма хреново, как для правильной работы двигателя, так и для ресурса собственно клапанов. Короче вывод такой: клапана регулировать непременно, заодно желательно сделать ревизию механизма газораспределения, проверить наличие повышенных зазоров коромысел, целостность штанг-толкателей (бывает стальные наконечники отскакивают у них)…

Процедура подбора и установки новых шайб

На данном этапе регулировка клапанов на Лада Гранта переходит в стадию замены шайб, которые износились в процессе эксплуатации. Замеры деталей необходимо проводить при помощи микрометра.

Итак, система подсчета довольно проста: к разнице между измеренным и нормальным зазорами (отнимаем именно в таком порядке) прибавляется толщина изношенной шайбы. Результат станет показателем толщины новой шайбы для установки.

После того как зазоры клапанов Лада Гранта были установлены согласно нормам, выполняется сборка двигателя.

Предварительно можно еще раз проверить зазоры, чтобы окончательно убедиться в их соответствии стандартам. После этого возвращается на место крышка (обязательно с новой резинкой), подключаются патрубки.

Производится установка ГРМ и его кожуха, далее устанавливаются свечи зажигания. Теперь регулировку можно считать полностью завершенной.

Чтобы непрофессиональная регулировка клапанов Лада Гранта норма, которая заключается в указанных выше измерениях, прошла успешно, нужно внимательно изучить инструкцию. При этом набор для настройки и сменные шайбы стоят довольно дешево. Поэтому автомобилист сможет сэкономить и на стоимости ремонта, и на времени наладки. Приобрести все необходимые инструменты и детали можно в любом автомагазине.

Самостоятельная регулировка клапанов на Гранте на первый взгляд кажется сложной. Но процедура выполняется довольно легко, она лишь требует сосредоточенности исполнителя и преждевременной заготовки нужных для работы инструментов.

Использовать подручные предметы крайне не рекомендуется. Они не только усложнят процесс регулировки, но и могут стать причиной повреждения системы клапанов.

Порядок регулировки клапанов на двигателе Ладе Калина с восемью клапанами

Необходимый зазор между регулировочными шайбами и распредвалом должен быть 0.15-0.25мм для группы впускных клапанов и 0.30-0.40мм для группы выпускных. Отсчет клапанов начинается от шкива распределительного вала.

Первым регулируем пару: первый выпускной – третий впускной.

Затем пятый выпускной – второй впускной.

Дальше восьмой выпускной – шестой впускной.

Последние: четвертый выпускной – седьмой впускной.

После регулировки залейте масло в головку блока и установив новую прокладку, поставьте на место клапанную крышку и крышку ремня газораспределительного механизма.

Необходимый инструмент:

• пинцет;
• набор щупов;
• приспособление для регулировки зазоров;
• шприц для масла;

Как видно из вышесказанного – регулировка клапанов Калина Лада не представляется сложной задачей. Следуя этой инструкции, ее может выполнить любой не подготовленный автолюбитель.

При правильном выполнении работ и соблюдении порядка регулировки газораспределительный механизм автомобиля будет исправно работать, не доставляя никаких хлопот.

Вопрос с регулировкой тепловых зазоров является классическим: каждый должен уметь менять шайбы на толкателях 8-клапанника. Но есть «вредный совет», который относится к мотору ВАЗ-21116: дескать, для клапанов выпуска зазор лучше сделать равным 0,40, а допуск пусть составляет 0,05 мм. В действительности требования не поменялись со времён двигателя 11183: средние цифры должны равняться 0,20 и 0,35. Следуя «вредным советам», получают одно – мотор на холодную «стучит». И это – для значения 0,40! Его ещё надо суметь выставить, а может получиться и 0,45… И тогда 4 из 8 клапанов на Ладе Калине наша регулировка убьёт. Речь идёт о семействе Калина 2, где единственным 8-клапанником был мотор 21116.

Дальше приводится видео, где записан стук клапанов.

https://youtube.com/watch?v=xSqkV_3AIIQ

Двигатели «Лада Калина»

Машины этого типа оборудуются несколькими видами двигателей. Каждый из них имеет свои положительные и отрицательные стороны. Первая выпущенная АвтоВАЗ-ом «Лада Калина», была оснащена двигателем, имеющим восемь клапанов. Его рабочий объем составлял 1,6 литра. Затем машина стала выпускаться с двигателем, имеющим 16 клапанов, с немного меньшим объемом, всего лишь 1,4 литра. Самая дорогая модель»Калины», относящаяся к спортивному типу, оборудована двигателем с «Приоры», имеющим 16 клапанов и объем 1,6 литра. Три года назад, детище ВАЗ -а стала оборудоваться новым двигателем. Он также как и первый двигатель, имеет 8 клапанов и объем 1,6 литра, но отличается от своих «собратьев» тем, что имеет более легкую поршневую систему. В результате внесения такого изменения повысилась мощность, двигатель стал вести себя более приёмисто. Сегодня этот двигатель в основном устанавливают на «Гранту», которая заменила «Калину Седан». Возможно, в будущем таким двигателем будет оснащаться каждая «Лада Калина».

Полезные советы

Чтобы облегчить процесс ремонта в темном гараже, может приходиться фонарик для создания дополнительного освещения. Для охлаждения мотора автовладельцы используют охлаждающий встроенный вентилятор, для чего предварительно отключается разъем с температурным сенсором, находящийся неподалеку от термостата. Регулировка на более современных моделях Lada Granta не производится, чтобы усовершенствовать работу автомобиля, необходима только замена клапанов на Гранте с 16 клапанами.

Более подробно разобраться с процессом регулировки поможет видео с пошаговой инструкцией.

Подводим итог

Какой мотор избрать 8 клапанов или же 16 – дело каждого отдельно взятого клиента. Если будущему обладателю LADA Granta по душе движок, у которого 8 клапанов, то ему потребуется проявлять беспокойство по регламентной проверке состояния ремня ГРМ и склоняться к периодической регулировке клапанов, дабы обеспечить «здравие» агрегата. Поклонники 16-клапанного мотора будут лишены необходимости в регулировке. ГРМ здесь не обладает такой прихотливостью ввиду более прочного ремня, но это не избавляет владельца LADA Granta от аналогичной проверочной процедуры касаемо компонентов данного «капризного» узла.

Покажем как своими руками отрегулировать зазоры клапанов на 8-клапанном двигателе автомобилей ВАЗ 2115 ВАЗ 2114 ВАЗ 2113. Открываем капот, откручиваем всё что нам будет мешать. Поддомкратим правое переднее колесо. Включаем 4 передачу, прокручивая колесо, выставляем метку на шестерне распредвала:

Вот схема регулировки для лучшего понимания:

Прокрутим на 2.5 зуба шестерни от установленной метки:

Проверяем зазор на первом выпускном клапане, он должен быть 0.35 плюс минус 0.05. В нашем случае щуп на 0.30 не проходит, значит клапан зажат, пробуем щуп на 0.25, он также не проходит, на 0.20 проходит. Используем специальное приспособление для регулировки клапанов, его вы можете купить в любом специализированном магазине. Если мешает масло, то его можно откачать при помощи шприца. При помощи нашего спец инструмента (или отвёртки, если у вас его нет) нажимаем на клапан и фиксируем его «топориком». Пинцетом достаём регулировочную шайбу. Смотрим размер шайбы (у нас 2.72). Рассчитаем размер новой шайбы:

Устанавливаем новую шайбу с рассчитанным размером 2.57 надписью вниз (чтобы она не стиралась). После установки шайбы снова замеряем зазор. Теперь замерим зазор на третьем впускном клапане, должен быть 0.20 плюс минус 0.05. Щуп на 0.20 не проходит, щуп на 0.15 проходит свободно, значит там примерно 0.18, что допустимо.

Проворачиваем ещё на 11 зубьев от последнего положения шестерни:

Аналогично проверяем 5 и 2 клапана. Проворачиваем на 10.5 зуба, проверяем зазоры на 8 и 6 клапанах.

Видео регулировка зазоров клапанов в 8-клапанном двигателе ВАЗ 2115 2114 2113:

Резервное видео как отрегулировать зазоры клапанов в 8 клапанном двигателе ВАЗ 2115 2114 2113:
