Редуктор газовый. устройство. принцип действия. схема работы. применение. настройка, регулировка давления

Причины неисправности ГБО 4 поколения

Во время эксплуатации автомобиля с установленным таким оборудованием, могут уменьшиться эксплуатационные показатели ДВС. Такие неполадки происходят по следующим причинам:

1. Вышел из строя редуктор.
2. Неправильно настроен редуктор или дозатор.
3. Забит фильтр из-за чего не обеспечивается подача газа в нужном объеме.
4. Температура газовоздушной смеси низкая. Это часто бывает зимой.
5. По причине низкой температуры редуктора, смесь получается через чур обогащенная.

Если автомобиль с ГБО 4 плохо заводится:

1. Вышла из строя диафрагма редуктора. Это бывает, если часто запускать двигатель сразу на газу.
2. Не правильно настроен редуктор.
3. Не правильно работает расходный электромагнитный клапан. Клапан может «глючить» из-за механического заедания якоря или, если произошло короткое замыкание (КЗ) витков.
4. Электронный блок управления отказывается давать сигнал на запуск подачи газа или подает неверный сигнал, который не соответствует необходимому количеству топлива.
5. Низкий заряд аккумулятора авто, из-за чего электромагнитные клапаны не срабатывают при запуске. Заряд АКБ может уменьшаться из-за неисправности стартера, генератора. Следует также проверять работу обгонной муфты генератора.
6. Уменьшена компрессия в цилиндрах двигателя. Это может быть по причине износа гладких поверхностей деталей цилиндро-поршневой группы или повреждения колец и клапанов двигателя.
7. В случае использования вакуумного редуктора бывает не заводится двигатель из-за того, что во впускном коллекторе создается малое разряжение, недостаточное для всасывания газа. В этом случае выручает отдельный электромагнитный насос, который принудительно подает топливо.

Что такое газобаллонное оборудование

ГБО – это газобаллонное оборудование. Оно представляет собой газовую установку, которая и питает двигатель вместо обычного топлива. Газ может быть двух типов – пропан или метан. На практике они мало чем отличаются (за исключением агрегатного состояния), но в плане цены и хранения все же имеют небольшие разногласия.

ГБО легкового автомобиля

Различают несколько видов ГБО:

• Первого;
• Второго;
• Третьего;
• Четвёртого;
• Пятого поколения.

Чем выше поколение, тем совершеннее система (используется больше датчиков, электроники, все рассчитывается более точно и коэффициент работы выше). Но поколение ГБО подбирается в зависимости от типа двигателя и не всегда существует возможность использовать установку 5 поколения на старом моторе.

Процесс установки газобаллонного оборудования

При установке баллона крайне важно провести расчеты, в соответствии с которым отверстие с мультиклапаном должно располагаться в боковой части автомобиля, а именно – в стороне крышки для заправки топлива. Монтаж мультиклапана производится непосредственно к баллонам ГБО при помощи болтов, после чего следует произвести установку датчика уровня

Устанавливается он непосредственно на мультиклапан, в зависимости от особенности комплектации набора.

Далее, следует установить электромагнитный клапан, который будет открываться при подаче импульса от «мозга» установки. После этого необходимо провести монтаж топливной магистрали и устройство заправки газа в баллоны. В большинстве случаев комплектация ГБО 4 поколения предусматривает две магистрали: основную и заправочную. Для их обеспечения следует использовать медные трубки, крепление которых обеспечивается бочонками и медными болтами. ВЗУ желательно закрепить в непосредственной близости к заправочной горловине.

Установив магистрали, стоит провести проверку на их герметичность при помощи компрессора. Через систему нужно пропустить давление в 5-6 атмосфер, проверив наличие травления из установленных трубок.

Под капотом следует установить редуктор, узел которого в большинстве случаев размещается возле радиатора автомобиля. Выходное отверстие редуктора должно быть сверху и направлено вперед. Сам же редуктор следует разместить немного ниже уровня, на котором установлен ОЖ для более удобного доступа к системе охлаждения.

Смонтировав форсунки и врезав их в коллектор, следует заняться сборкой магистрали низкого давления, после чего соединить форсунки и редуктор, используя шланги из стандартного комплекта ГБО. Проводить опрессовку следует только с заправленным баком.

Установкой контрольных систем и подключением проводки центрального распределителя можно заняться до и после опрессовки. Далее следует проверить работу двигателя в различных режимах и провести настройку работы системы ГБО.

Установка газобаллонного оборудования, в особенности – 4 поколения, является сложным и трудоемким процессом. Проводить её нужно в соответствии со всеми нормами и требованиями, представленными в инструкции, а также следовать рекомендациям с диска «мозгов». Монтаж подобной установки силами новичка может занять несколько недель, однако опытный мастер сможет перевести автомобиль на «газ» за считанные дни.

Выбор жиклеров

Существует ошибочное мнение, что жиклеры находятся на конце шланга и установлены в коллектор, на самом деле жиклеры установлены непосредственно в газовые форсунки.

Где найти жиклеры ГБО Lovato?

Убедитесь, что у вас правильно выбраны жиклеры. Вот таблица диаметров, в зависимости от мощности одного цилиндра.

Мощность на 1 цилиндр, л.с.	Диаметр, мм
13-20	1,6
20-26	1,8
26-29	2,0
29-34	2,2
34-39	2,4
39-45	2,6

При необходимости, рассверлите жиклеры.

Использование газовых систем в машинах — оправданный шаг в экономии средств. Стоимость газа (используется смесь пропан а и бутана) чуть ли не в половину меньше стоимости бензина, а итоговый результат практически одинаковый. Монтирование газобаллонных систем на автомобили бюджетного и среднего классов не вызовет серьезных затруднений у опытного автолюбителя, свободно владеющего лобзиком и болгаркой.

Этапы

Регулировка ГБО 2 поколения состоит из нескольких простых этапов:

1. Регулировка чувствительности редуктора.
2. Регулировка дозатора пропано-бутановой смеси.
3. Регулировка оборотов холостого хода при работе на пропано-бутановой смеси.
4. Задержку срабатывания автомата-выключения при переходе работы двигателя автомобиля с бензина на на газовую смесь для карбюраторных авто. Либо количества оборотов, при достижении которых двигатель перейдет с работы на бензине на работу на пропано-бутановой смеси, при условии, что кнопка переключения вида топлива установлена в положение «автомат».

Перед началом регулировки проверяют :

• Наличие достаточного уровня охлаждающей жидкости в бачке расширителе автомобиля. При необходимости жидкость нужно добавить.
• Проверяют, и при необходимости регулируют работу двигателя автомобиля на бензине.
• Так как двигатель при работе на пропано-бутановой смеси очень чувствителен к загрязнению воздушного фильтра, то воздушный фильтр заменяют новым или продувают.
• Отсутствие утечек газа. Проверяется в основном методом нанесения мыльной пены – обмыливанием всех газовых соединений. При выявлении утечек (в таких местах из пены образуются мыльные пузыри) соединение разбирается и утечка устраняется. Потом повторно собранное соединение обязательно еще раз проверяют.
• Надежность закрепления всех хомутов и гаек.

• Надежность и правильность подключения и отсутствие коротких замыканий всех электроприборов гбо2 (электроклапана, кнопка).
• Проверяют наличие бензина в бензобаке.
• Заправляют в баллон пропано-бутановую смесь.

Установка пульта управления

В самом конце надо установить в салоне пульт управления ГБО. Обычно в каждой системе есть инструкция по установке газового оборудования, пульт устанавливается на любом желаемом месте в салоне.

В целом, ничего сложного в установке ГБО нет, те, кто сталкивался с ремонтом автомобилей смогут разобраться с установкой ГБО, а для тех, кто вообще не разбирается в ремонте автомобилей, лучше сразу отдать машину мастерам по установке ГБО, но если есть желание самому разобраться, то надо обязательно пробовать.

А далее подробное видео о том, как устанавливать ГБО на карбюратор:

Низкая стоимость и доступность газа — основная причина почему автовладельцы массово переходят на альтернативное топливо и устанавливают себе газобаллонное оборудование. Хватает среди них и собственников старых машин с карбюраторным двигателем, которые также не прочь сэкономить на топливе и увеличить заслуживающий уважение (но и внушающий опасения) ресурс дряхлого мотора. Но особенности конструкции ГБО на карбюратор, которые обычно классифицируют как поколения, не позволяют ставить произвольно выбранную комплектацию газовой установки на транспортное средство с карбюратором. Здесь есть ряд отличий, к которым стоит внимательно отнестись.

Регулировка

После окончания проверок начинаем регулировку системы.

• Переключив тумблер на кнопке выбора вида топлива, на котором работает автомобиль, в положение «Бензин» заводим двигатель автомобиля в обычном режиме и прогреваем его на бензине до рабочей температуры (80-90°С).
• Пока двигатель прогревается до рабочей температуры на дозаторе выкручивают винт/винты для полного открытия канала поступления газовой смеси к смесителю.
• Винт подачи смеси во 2 камеру закручиваем до упора.

• 1-й – винт холостого хода им регулируют количество пропан-бутановой смеси, которая будет подаваться в двигатель при закрытой мембране редуктора.
• 2-й винт чувствительности, которым регулируется момент открытия мембраны и давление газа при нажатии на дроссель.

1. Перед началом регулировок винт 1 заворачиваем до упора, потом откручиваем на 1 оборот, винт 2 заворачиваем до упора и откручиваем на 3 оборота.
2. При достижении двигателем рабочей температуры (80-90°С) переводим переключатель положения вида топлива в нейтральной положение (для двигателей оснащенных карбюратором) для вырабатывания бензина из поплавковой камеры.
3. После полной выработки остатка бензина из поплавковой камеры (двигатель пытается заглохнуть) переводим тумблер кнопки выбора режимов топлива в положение «ГАЗ».
4. Винтом 1 стараемся выставить обороты холостого хода порядка 750-850 об/мин. Не давая двигателю заглохнуть с помощью дроссельной заслонки.
5. После выставления устойчивого холостого хода начинаем аккуратно заворачивать винт 2 и искать момент, когда автомобиль начнет менять свою работу, пытаясь заглохнуть.
6. Далее открытием дроссельной заслонки доводим обороты двигателя до 3000 -3500, поддерживаем их, и начинаем закручивать винт подачи на смесителе (при 2 камерах закручиваем винт подачи «I» 1-й камеры)пока не услышим что двигатель становится «вялым» — это переходной момент.
7. После обнаружения такого поведения двигателя винт подачи на смесителе откручиваем на 0,5 – 0,75 оборота и так оставляем.
8. Заново винтом 1 на редукторе выставляем устойчивые обороты холостого хода порядка 750-850 оборотов. Откручиваем на 1 оборот винт подачи смеси на смесителе «II» во 2 камеру. Проверяем настройку редуктора и дозатора автомобиля в движении, при необходимости подкорректируем настройку.

При необходимости увеличения или уменьшения оборотов, при которых инжекторный двигатель сам переходит на работу на пропано-бутановой смеси, необходимо:

путем проворачивания регулировочного сопротивления на кнопке переключателе добиться необходимого значения нужного параметра.

Для карбюраторного автомобиля время задержки автоматического отключения газа при пуске двигателя на газовой смеси регулируется аналогично путем проворачивания регулировочного сопротивления на кнопке переключателе по часовой стрелке (уменьшает), против часовой — увеличивает.

На этом регулировка ГБО 2 поколения заканчивается.

https://youtube.com/watch?v=5lSKDD-DrH4

Привет всем, обращаюсь к тем, у кого есть сея «Чудо». Кто и как настраивал этот редуктор, и за что отвечает латунный винт, за что большой пластиковый винт. Есть некие проблемы с ним у меня, не могу настроить нормальный холостой ход, на ходу в натяг слегка дергает, глохнет при резком сбросе газа и торможения. Так же бывает такая проблема, когда заведешь на газу на «холодном» при по мере прогрева двигателя начинают падать обороты и почти глохнут, но если заглушить и сразу завести на газу то будет обороты буду ровными.

Волга Клуб Уфа

Методика регулировки редукторов с двумя регулировочными винтами

На редукторе регулируется две основных параметра: давление во второй ступени (далее «чувствительность» — это ближе к истине) и количество газа, проходящего через канал холостого хода — винт холостого хода.

Двигатель нужно завести на бензине и прогреть до рабочей температуры.

Исходное положение регулировок:

• дозатор вывернут на максимум (максимальное сечение канала подачи газа);

• винт холостого хода завернуть до конца, а затем отвернуть на 3-5 оборотов;

• винт чувствительности установлен в среднее положение.

Установка холостого хода

Завести автомобиль на газу. Если не удается, тогда завести на бензине и перевести на газ, удерживать обороты около 2000 об/мин. Снижать обороты до холостых и вращая винт холостого хода, найти его положение, когда двигатель не заглохнет. Если двигатель глохнет — повторять операцию, пока не будет устойчивой работа на ХХ. Затем, вращая винт холостого хода, нужно найти максимум оборотов. Далее понемногу заворачивать винт чувствительности, если обороты меняются, то нужно скорректировать их винтом холостого хода на максимум. Если не получается, то завернуть винт чувствительности на 2 оборота и повторить сначала. В итоге винт чувствительности завернут почти до конца, двигатель работает на холостом ходу на максимуме — где-то 1100-1200 об/мин. Винтом холостого хода, заворачивая, снизить обороты чуть меньше номинальных и затем, отворачивая, установить 950-1000 об/мин.

Настройка чувствительности редуктора

Понемногу отворачивать винт чувствительности до тех пор, пока это не станет влиять на обороты двигателя на холостом ходу, затем заворачиваем на 0,75–1,25 оборота назад. Пробуем резко «газануть» — двигатель должен хорошо откликаться на педаль «газа». Если отзывается плохо («тупит»), повторить операцию.

На работающем на газу двигателе установить 3000-3500 об/мин, и заворачивать винт дозатора до тех пор пока не будет найден порог изменения в оборотах. Он слышен по звуку работы двигателя. Можно покрутить винт дозатора больше/меньше, чтобы убедиться в этом. Отвернуть винт дозатора на 0,5–0,75 оборота от найденного порога.

Проводится так же в несколько шагов. Резко нажать на привод «газа», затем заворачивая винт чувствительности по 0,25 оборота до тех пор, пока не почувствуется провал в наборе оборотов. После этого отвернуть винт чувствительности на 0,5 оборота. Последнюю операцию лучше проводить не на слух, а на «трогание» автомобиля с места на малом «газу». После этого повторить процедуру настройки дозатора.

Редуктор настроен. Можно спокойно ездить. Единственная проблема, которая может возникнуть — высокий уровень СО. Характерный признак — сильный специфический запах несгоревшего газа из выхлопной на холостом ходу. В этом случае нужно немного завернуть винт ХХ. Для прохождения техосмотра неплохо подъехать на СТО с газоанализатором и проверить уровень СО в выхлопе.

Методика регулировки редукторов с одним регулировочным винтом

Единственный винт регулировки — объединенный регулятор холостой ход/чувствительность. Как настроить такой редуктор. Как и в предыдущей методике, завести автомобиль на газу (или на бензине с последующим переводом) и отрегулировать холостой ход. Выставить винтом регулировки максимальные обороты — 1000–1100 об/мин. Затем заворачивая винт, снизить обороты чуть меньше номинальных и затем, отворачивая, установить 950-1000 об/мин.

Отрегулировать дозатор как в предыдущей методике. Можно поджать винт дозатора на 0,5 оборота и поездить. Если авто не начала «тупить», можно поджимать еще по 0,5 оборота. Как только машина начала «тупить» — отворачивать винт до пропадания «тупления». Это будет режим наибольшей экономичности без ущерба двигателю из-за обедненной смеси.

2 — винт холостого хода.

2 — винт чувствительности

снизу — винт чувствительности

1 — винт холостого хода.

2 — винт чувствительности

3. заглушка (не крутить).

4 — винт для слива конденсата

Особенности газового оборудования

Производители в нашей стране и за рубежом предлагают потребителям пятое поколение ГБО, однако, автолюбители отдают предпочтение проверенной временем системе предыдущей версии. Это связано не только с дороговизной более новой системы, но и с ее ремонтопригодностью, обкатанностью в разных ситуациях.

Современная газовая установка 4 поколения может быть установлена на различные типы транспорта:

• легковой автомобиль;
• грузовики;
• микроавтобусы;
• общественный транспорт;
• коммерческие авто и пр.

На рынке можно обнаружить два основных типа систем:

• Компримированная (КПГ). Используется сжатый природный газ (метан CH4).
• На сжиженном нефтяном газе (ГСН). В комплектах применяют по отдельности или смеси из пропана и бутана (C3H8 и C4H6 соответственно).

Принято считать, что более опасным окажется метан. Даже небольшое количество этого химического вещества способно у человека вызвать быстрое отравление, слепоту, удушье и пр. Молекула газа мельче, чем у ГСН, поэтому для нее требуется более толстостенные и высокогерметичные газопроводы, емкости и пр.

Настройка чувствительности редуктора

Понемногу отворачивать винт чувствительности до тех пор, пока это не станет влиять на обороты двигателя на холостом ходу, затем заворачиваем на 0,75–1,25 оборота назад. Пробуем резко «газануть» — двигатель должен хорошо откликаться на педаль «газа». Если отзывается плохо («тупит»), повторить операцию.

Настройка дозатора

На работающем на газу двигателе установить 3000–3500 об/мин, и заворачивать винт дозатора до тех пор пока не будет найден порог изменения в оборотах. Он слышен по звуку работы двигателя. Можно покрутить винт дозатора больше/меньше, чтобы убедиться в этом. Отвернуть винт дозатора на 0,5–0,75 оборота от найденного порога.

Заключительная регулировка

Проводится также в несколько шагов. Резко нажать на привод «газа», затем заворачивая винт чувствительности по 0,25 оборота до тех пор, пока не почувствуется провал в наборе оборотов. После этого отвернуть винт чувствительности на 0,5 оборота. Последнюю операцию лучше проводить не на слух, а на «трогание» автомобиля с места на малом «газу». После этого повторить процедуру настройки дозатора.

Редуктор настроен. Можно спокойно ездить. Единственная проблема, которая может возникнуть — высокий уровень СО. Характерный признак — сильный специфический запах несгоревшего газа из выхлопной на холостом ходу. В этом случае нужно немного завернуть винт ХХ. Для прохождения техосмотра неплохо подъехать на СТО с газоанализатором и проверить уровень СО в выхлопе.

Зачем требуется калибровка

Отладку газового оборудования на автомобилях проводят обязательно, так как в другом случае, если не «подкрутить» редуктор-испаритель, машину будет невозможно завести. Это обусловлено тем, что нет электронного управляющего блока (ЭБУ), который бы имел нужные прошивки под автомобиль определенной марки и модели. В такой аппаратуре главная задача – выставить нужную программу и проверить правильность ее работы. Но такое ГБО ставят по большей части на инжекторные моторы со сложной технологией впрыска.

Если не выполнять такую наладку на ГБО 1 и 2 поколения, то в двигатель также может подаваться неверный по концентрации состав газо-воздушной смеси. Из-за этого наблюдают перерасход горючего или же догорание очередной его порции на выпуске. Постепенно, из-за некорректной работы двигателя, клапаны прогорают

При этом нужно принимать во внимание, что нельзя получить одинаковый расход топлива в режиме газа и бензина. Трата первого всегда будет выше на 15-20% относительного второго, а отклонения от такого значения указывают на неверный состав газо-воздушной смеси

Регулировка ГБО ранних поколений обязательна, без нее мотор может не запуститься или состав воздушно-газовой смеси будет неправильным. Делают эту настройку после установки оборудования на автомобиль, а потом каждый сезон. Выполнить ее несложно, но на последнем этапе – во время наладки дозатора, рекомендуют взять себе кого-то в помощь, так как подсосом пользоваться нельзя.

Необходимые материалы и инструменты

Чтобы правильно подойти к делу, нужно заранее запастись необходимыми деталями:

• USB адаптер/микросхема;
• кабель;
• разъём (колодка для подключения);
• паяльник и материалы для пайки;
• термоусадочная трубка разного диаметра;
• изолента;
• мультиметр или контрольная лампочка;
• бокорезы (кусачки).

Если в наличии имеется ненужный шнур, например от старого мобильного телефона, на котором присутствует плата с маркировкой PL2303, можно из него соорудить данный шнурок.

Но мы сделаем проще, в интернет магазинах уже есть практически готовое решение за приемлемую цену. В частности на Aliexpress (Алиэкспресс), можно купить адаптер для ГБО 4 поколения (TTL модуль PL2303) и все необходимые элементы для сборки шнура.

Здесь стоит отметить, что такой провод (китайского производства) не предусмотрен для слишком частого применения. К тому же из-за длинны (1 метр) не на всех автомобилях его будет удобно использовать. Но в частном пользовании он будет неплохо работать.

Лучше всего докупить медный с тремя жилами, мягкий, экранированный провод в любом электротехническом магазине. Длинны в 2-2,5 м. вполне хватит для удобной настройки ГБО прямо из салона авто.

Фишка подойдёт от бензонасоса ВАЗ-2110.

Виды газовых редукторов.

Редукторы, которые используются для контроля и регулировки давления разных газов и их смесей, подразделяются на многочисленные виды. Классификация этих устройств происходит по разным признакам.

Так, по принципу действия выделяют два основных вида этих устройств:

• обратного действия;
• прямого действия.

В зависимости от того, на какие именно емкости крепится редуктор и какие задачи он выполняет, выделяют такие виды, как:

• баллонные;
• сетевые;
• рамповые.

Разные виды редукторов применяются и с разными газами. Так, бывают редукторы:

• для ацетилена
• водородные;
• для кислорода;
• метановые;
• пропан-бутановые.

Различные редукторы имеют не только разный принцип действия, но и по разному обеспечивают рабочее давление газа, имеют разное количество степеней редукции. Так, выделяют:

• одноступенчатые устройства с пружинным механизмом;
• двухступенчатые также с пружинным механизмом;
• одноступенчатые редукторы с пневматическим механизмом.

Стоит упомянуть, что внешне редукторы отличаются цветом (в зависимости от газа, для которого они используются), устройством крепежа и пр. Так, для примера, редукторы, за исключением ацетиленовых, поставляются с накидными гайками, резьба которых идентична резьбе штуцера вентиля. Особенность крепления ацетиленовых редукторов — это хомут с упорным винтом.

Описание поколения

ГБО 2 поколения, пожалуй самое распространенное. Связано это с тем, что устанавливается оно как на карбюраторные так и на инжекторные и моноинжекторные двигатели. Все три варианта установки имеют право на жизнь, но есть подводные камни, с которыми нужно разобраться.2-е поколение ГБО идеально подходит для карбюраторных и моноинжекторных моторов для работы на пропане и метане. Связано это с тем, что именно в этих двигателях используются впускные коллекторы мокрого типа. Как известно они имеют маленький объем, поэтому нет вероятности воспламенения газовоздушной смеси.

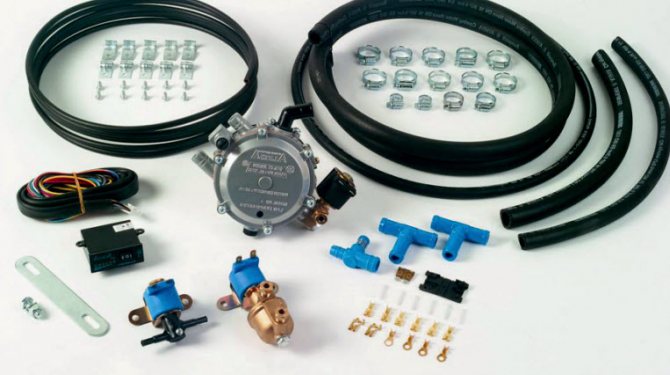

Комплект карбюраторного гбо 2-го поколения

Настройка «отклика» на нажатие педали газа и количества подаваемого газа

После того, как обороты холостого хода были выставлены, необходимо добиться того, чтобы двигатель быстро реагировал и набирал обороты при нажатии на газ. Для этого необходимо постепенно откручивать регулировочный винт чувствительности до момента, пока обороты ХХ не начнут меняться. Как только было замечено изменение холостых оборотов, указанный винт нужно завернуть обратно на 2/3 от 1 полного оборота  или на один оборот с четвертью (в зависимости от того или иного ДВС и т.д.).

По окончании нужно нажать на педаль газа, сначала плавно, затем можно понажимать резко. Главное, если настройка сделана правильно, не должно быть никаких провалов, двигатель должен быстро выходить из режима ХХ, адекватно реагировать на педалирование, хорошо раскручиваться и резво откликаться на  любые нажатия педали газа.

После того, как настройки были закончены и отзыв на педаль газа не вызывает нареканий, нужно переходить к настройкам самого дозатора. Для этого следует поднять обороты, в среднем, до 3 или 3.5 тыс. об/мин без подсоса. Для этих целей лучше пригласить помощника, который будет нажимать на газ.

Далее следует закручивать винт на дозаторе до того момента, пока обороты не начнут меняться. Чтобы точно убедится в том, что обороты действительно меняются, рекомендуется в приблизительной «точке» изменения оборотов отпустить и затянуть винт на пол оборота или больше.

Итак, когда положение винта, приводящее к изменению оборотов, было найдено, следует отвернуть винт от этого положения на половину или 3/4 четверти оборота

Обратите внимание, если установлен дозатор, который имеет две секции, тогда все описанные выше манипуляции проводятся с первой камерой

Вторую камеру выставляют до 1/3 от первой. В том случае, если редуктор также имеет возможность регулировки давления первой ступени, тогда потребуются дополнительные действия.

Сразу отметим, такие работы взрывоопасны! Без надлежащего опыта и навыков самостоятельно выполнять описанные ниже действия не рекомендуется! Обратитесь за помощью к квалифицированным специалистам!

1. Прежде всего, мотор нужно заглушить, после чего перекрывается газовая магистраль. Затем к полости первой ступени подключается манометр. Само подключение реализуется через контрольное отверстие, которое перекрыто винтом.
2. Что касается манометра, прибор должен иметь шкалу 1.5 кгс на квадратный сантиметр. После подключения следует открыть подачу газа и завести двигатель. В режиме холостого хода настраивается давление на первой ступени по манометру.
3. Показатель должен оставлять 0.38-0.42. Выставив давление, регулировки холостых оборотов и чувствительности редуктора следует провести повторно.

Варианты врезки

В ситуации с ГБО 2 поколения врезка ГБО в карбюратор может различаться, и зависит прежде всего от модели машины. Для каждого конкретного случая мастера рассматривают наиболее оптимальный вариант:

1. Простой способ — поставить смеситель-проставку с разделителем по камерам. Не предусматривается внедрения в корпус карбюратора. Не нужно ничего сверлить. Таким образом часто выполняют врезку газа в карбюратор озон. Необходимо извлечь текстолитовую прокладку и установить газовый смеситель. Эту манипуляцию можно проделать с классическими видами карбюраторов. Газовый смеситель оснащается регистром мощности. Имеет два выхода с автономными регулировками. Регистр выполняет полезную функцию тонкой настройки подачи газа. Можно эффективно настроить динамические характеристики и сэкономить газовое горючее. Данный вариант благодаря простому монтажу весьма популярный.
2. Ещё один несложный способ с помощью смесителя, который автовладельцы прозвали черепашкой из-за внешнего вида. При установке не требуется демонтировать карбюратор. Выкручивают крепёжные гайки на воздушного фильтре, снимают прижимную пластину и устанавливают черепашку. Далее остаётся только поставить назад выкрученные гайки. Единственная доработка заключается в том, что надо высверлить вход для газовой магистрали в корпусе фильтра. Настройка осуществляется дозатором, который имеет вход и выход, а также регулировочный болт. Надо быть готовым к некоторой потере динамики авто при работе не только на пропане, но и на штатном топливе. Этот фактор неизбежен из-за сужения проходного отверстия подачи воздушного потока. Есть возможность его расширить, поставив шайбы под болты. Газовоздушную смесь настраивать при таком способом будет сложнее. Она оказывается «бедной» или перенасыщенной. Достоинством является простой монтаж. Подходит для всех типов, в том числе озона, дааза или вебера.

3. Можно выполнить врезку в карбюратор ГБО с отдельной регулировкой. Таким путём делается установка ГБО 2 поколения на карбюратор Солекс. Путь более сложный, но по мнению большинства мастеров, наиболее верный, когда речь идёт о подключении газобаллонного оборудования. Доверяют такую врезку установщикам или токарям, которые хорошо знакомы с принципом работы топливной системы и имеют золотые руки. Можно по максимуму «выжать» с морально устаревшего ГБО 2 настройку подачи газа. В данном случае используется регулятор с автономной подачей горючего на камеры.

Какую систему выбрать?

В мире несколько ведущих производителей ГБО, один из которых — Ловато. Техника имеет довольно высокое качество сборки, а также высокие эксплуатационные показатели. Особенным преимуществом является электронный блок управления, который рассчитывает все показания с великолепной точностью и очень редко выходит из строя. Также можно отметить компактность этой установки, в сравнении, например, с оборудованием BRC. Выбирать стоит ГБО для конкретного типа газа, то есть либо для сжиженного пропана, либо для сжатого компрессированного метана. Кстати, при использовании пропана могут использоваться бензиновые форсунки, поскольку плотность и консистенция газа близка к бензину. При работе со сжатым газом обязательно использование специальных газовых инжекторов.

Как происходит регулировка ГБО?

Перед выполнением работ сначала нужно убедиться в уровне компрессии в цилиндрах (данное значение не должно быть менее 6.5 кгс/см2) и герметичности впускного такта.

Далее можно смело приступать к настройке электронного редуктора. Здесь ставим переключатель в салоне в положение «бензин» и поворачиваем ключ зажигания. После того как мотор прогреется до рабочей температуры, устанавливаем холостые обороты в районе 1 тысячи, выключаем подачу газа и вырабатываем остаток бензина.

Сама регулировка ГБО (Ловато в том числе) зависит от типа дозатора. Если он 1-секционный, то выворачиваем его на максимум. Ежели это 2-секционный дозатор, I камера устанавливается на MAX, а II — на MIN. Винт холостого хода поворачивается до упора, а далее прокручивается в обратном направлении на пять оборотов. При этом винт чувствительности устанавливается в среднее положение.

ВАЗ 2107 на пропане, какой воздушный фильтр ставить и как часто его менять?

В принципе большой разницы в воздушных фильтрах нет, поэтому ставить можно любой. Главное, настраивать газовое оборудование желательно с новым воздушным фильтром. Еще есть особенность в работе двигателя на пропане, расход газа так и мощность двигателя зависит от пропускной способности воздушного фильтра. Первый признак что надо менять воздушный фильтр такой, двигатель начинает тупить и расходовать больше газа, значит, фильтр под забился и не пропускает нужного количества воздуха. В этот момент желательно заменить воздушный фильтр.

Что интересно, газ можно настроить под любой воздушный фильтр, даже забитый, пользуясь настройками описанными в статье выше.

Как отладить дозатор

Это заключительный этап собственноручной калибровки газобаллонного оборудования на своей машине. На функционирующем двигателе устанавливают ориентировочно 3000-35000 об./мин., при этом использовать подсос нельзя. Лучше проводить отладку дозатора газобаллонного оборудования не в одиночку, так как на этом этапе задействовать подсос запрещено, лучше взять себе кого-то в помощь.

Закручивают винт дозатора, пока не стент найден порог изменения вращений мотора. Для этого проворачивают дозаторный регулятор в стороны сильнее-слабее – это помогает проверить что порог обнаружен точно. После этих действий отпускают винт на ½-¾ от вычисленного порога. Затем проводят отладку холостого хода и на этом калибровка ГБО завершена. В случае того, что в отходящих газах углекислота превышает норму, донастраивают регуляторами увеличения объема воздушной части на карбюраторном моторе и холостого хода на редукторе.

Внимание!

Если в «выхлопе» повышено присутствие углекислоты, то калибруют карбюраторный винт, а в случае обратной ситуации, используют редукторную регулировку.

Как и для чего используются редукторы

Газовые на вид ничем не отличаются друг от друга. Принято изготавливать их, в зависимости от типа газа. Все используемые газы подразделяются на две группы:

Многие садоводы замечали, если нужно заменить пустую емкость для питания плиты, гайка откручивается в обратную сторону.

Газовые редукторы встречаются практически во всех сферах нашей жизни. От промышленности и до медицины. Для сварочных работ используются: кислород, ацетилен, аргон, углекислоту и прочие.

Строители, кроме сварочного оборудования при устройстве кровли, пользуются пропаном. Также пропановыми редукторами оснащены все бытовые баллоны.

Медицинские учреждения, кроме кислорода, пользуются азотом и популярным в последнее время «веселящим газом».

Мы привыкли видеть, что емкости для хранения газов изготавливаются из металла. Они имеют значительные габариты и вес. Но на смену им приходят емкости из композитных материалов.

В отличие от металлических баллонов, они более безопасны и легче. Производители заявляют, что при нештатной ситуации он не разлетается в стороны, образуя большое количество травмирующих осколков.

Соответственно для композитных баллонов требуется предназначенный для них редуктор. Среди их характеристик стоит отметить:

• гайка накручивается с легкостью;
• для прокладки заявлен срок службы в течение 10 лет;
• конструкция обеспечивает полную герметизацию.

На данный момент редукторы для бытового газового оборудования так плотно вошли в нашу жизнь, что относимся к ним с неким пренебрежением. А они отвечают за целостность жилого пространства, да и купить их можно по невысокой цене.

Перед покупкой следует обратить внимание на следующее:

• вид используемого газа;
• тип газового баллона;
• присоединительные размеры;
• есть ли регулятор для изменения давления;
• цена.
