Регулятор тормозных сил камаз,маз автомат (пневмоподвеска) беломо

Работа пневматического модулятора

Рассмотрим подробно работу пневматического модулятора, выполненного на базе ускорительного клапана (рис. а). Сжатый воздух от тормозного крана поступает по магистрали в полость А и далее через полость Б проходит в полость В и давит на следящий поршень 4 вниз. Поршень перемещается вниз и упирается в клапан 5, отсоединяя полость Г от выхода в атмосферу. Дальнейшее перемещение поршня вниз приводит к открытию клапана 5.

В результате сжатый воздух начинает проходить из ресивера через полости Д и Г в тормозные камеры.

Если тормозящееся колесо начинает блокироваться, электронный блок посылает одновременно сигналы управления на электромагниты 2 и 3, которые закрывают клапан 1 и открывают клапан 6. При этом полости Б и В соединяется с атмосферой — происходит автоматическое растормаживание колеса. При некотором угловом ускорении колеса электронный блок снимает электрическое напряжение с электромагнита 3. В результате клапан 6 под действием пружины снова закрывается и наступает фаза выдержки.

Фаза повторного автоматического затормаживания колеса имеет место в том случае, когда колесо приобретает пороговое угловое ускорение. При этом электронный блок снимает электрическое напряжение, и с электромагнита 2, что позволяет клапану 1 открыться и соединить рабочую полость В с магистралью. Затем цикл повторяется.

Ручник

Так же необходимо провести регулировку ручной стояночной тормозной системы. При неправильной ее функциональности может происходить заклинивание тормозных колодок. Регулировку ее надо проводить после 30000 км эксплуатации автомобиля или при первых признаках некачественной работы. Для регулировки потребуется:

• гаражное помещение со смотровой ямой,
• обычный набор ключей.

Приступим:

• Включить переднюю передачу.
• Под передние колеса поставить для надежности упоры.
• Заднюю подвеску автомобиля необходимо поднять домкратом, подставить надежные подпорки.

Начинать надо с проверки рычага, который находится в салоне автомобиля между двумя передними пассажирскими сидениями. Поднять его на два или три щелчка. При поднятии произведен один щелчок, значит, перетянут. Это приводит к блокировке задних барабанов тормозными колодками. Если произведено более 8-ми, тогда трос ослаблен, ручник не работает:

• При включенном ручном тормозе спуститься в смотровую яму.
• Ослабить первую контрящую гайку на уравнителе.
• Вторую гайку подтянуть, чтобы трос был в натянутом положении.
• При необходимости наоборот отпустить.
• Проверить работу рычага. Он должен срабатывать на два или три щелчка.

Тогда с ямы затянуть первую гайку, затяжку проводить двумя ключами, чтобы получить эффект затяжки двух гаек:

• После этого выключить стояночную систему.
• Провести проверку вращения задних колесных дисков.

Руками произвести вращательные движения. Вращение их должно проходить без рывка, спокойным прокручиванием по оси автомобиля. Звук должен исходить шуршащий. Следовательно, регулировка тормозной системы автомобиля проведена успешно. Автотранспортное средство готово к продолжению эксплуатации.Так же регулировку тормозов можно провести в автомобильной мастерской. Доверить выполнение этой работы можно специалистам. Но надежность автомобилист испытывает, тогда, когда эта работа произведена самостоятельно. Технически исправным автомобиль может считаться, когда самостоятельно проводится его осмотр и ремонт. Он никогда не подведет в трудную, опасную минуту. Кроме того, цена на ремонт в СТО бывает высокой. При выполнении работ своими руками надо внимательно просмотреть видео. Также надо изучить фото, при необходимости взять их на место проведения ремонта. Разложить на стеллаже или заднем сидении машины. При необходимости еще раз их просмотреть. Прочитать инструкцию проведения операции, мест расположения необходимых конструкций. Закончить регулировку, проверить на свободном асфальтированном участке проведенную работу.

Регулятор давления тормозов «ВАЗ», как, впрочем, и любого другого транспортного средства, представляет собой устройство, функциональное назначение которого заключается в обеспечении устойчивости, то есть способности автомобиля удерживать заданное направление и положение на дорожном полотне в процессе торможения.

Практическая реализация данной функции происходит в результате преобразования значения тормозной силы вследствие влияния следующих факторов:

• нажатия водителем тормозной педали;

степени загрузки транспортного средства;

интенсивности торможения.

Чем же продиктована необходимость применения регулятора давления? В первую очередь — безопасностью. Даже самые высококачественные шины не гарантируют отсутствия проскальзывания элементов протектора относительно дорожного полотна в продольном направлении, что, в свою очередь, инициирует уменьшение сопротивления колеса силам, направленным перпендикулярно оси автомобиля. Возникает, так называемый «юз».

Любой тормозной механизм, независимо от своей конструкции, в той или иной степени блокирует колесо

Однако достаточно важно, в какой именно последовательности происходит блокировка и провоцируемый ею «юз». Наименее опасным считается вариант, при котором блокировка передней колесной пары происходит раньше, чем блокировка задней

Использование в тормозной системе регулятора давления тормозов, как раз и призвано обеспечить именно такую последовательность блокировки колес.

Проверка

Ваз 2109 регулировка задних тормозов

• Домкратом поднять задний мост автомашины.
• Снять диски колес.
• Снять тормозные барабаны.
• Осмотреть тормозные цилиндры, нет ли подтеков.
• Так же проверить их работу, цилиндры должны выходить на требуемое для торможения расстояние.
• После отпускания педали не должно происходить их заклинивания. При обнаружении этого изъяна цилиндры надо заменить.
• Проверить состояние пружин, они не должны иметь изгибов по спирали. Также они должны иметь ровную поверхность.
• Осмотреть качество самих колодок. На них не должно быть отслоений, толщина должна быть не менее 2/3 по отношению стандарта.
• Так же осмотреть распорную планку, она не должна иметь никаких дефектов, так как поврежденная планка может нарушать работу колодок.
• Проверить тормозные барабаны. На них не должно быть заусенцев, больших проточек от работы колодок.

Ваз 2109 регулировка тормозов

Для проведения регулирования необходимо:

• пластинка толщиною 3 мм;
• набор ключей;
• переносная лампа с защитным стеклянным колпаком, с защитной стальной сеткой.

Процесс регулировки свободного хода тормозной педали проводится для обеспечения нормальной функциональности всей системы. Если уменьшен ход, тогда задние колодки не до конца возвращаются в свое положение. Это вызывает нагрев их и барабанов. Так же происходит неравномерный разгон в начале движения. При увеличенном свободном ходе, нажимая на педаль, происходит неполное раздвижение тормозных колодок.

Как прокачать тормозную систему на ВАЗ 2113-ВАЗ 2115?

Примечание! Прокачка тормозов осуществляется на автомобиле с помощником, хотя можно и без него но это будет сложнее, да и сама статья написана на прокачку системы только лишь с помощником!

На автомобилях семейства Самара 2, прокачку системы обязательно нужно заменять в последовательности, а именно сперва заднее правое колесо, затем переднее левое, после чего заднее левое и только после этого переднее правое, в общем по диагонали начиная сперва с заднего колеса!

1) В самом начале операции отройте капот у автомобиля и после отверните рукой крышку бачка в котором находится тормозная жидкость. (Местонахождение этой крышки указано стрелкой на фото ниже, но только она вывернута)

2) Затем если есть возможность возьмите тормозную жидкость обязательно той же марки, и долейте её до отметки MAX в тот самый бачок, а если у вас была куплена новая жидкость и вы решили её заменить, тогда более подробную информацию по замене тормозной жидкости, смотрите в статье: «Замена жидкости тормозов на ВАЗ»

(Кстати в этой статье на которую дана ссылка, в самом низу будет рубрика « Важно! », обязательно прочтите её там много чего сказано интересного). 3) Следом на заднем правом колесе, разыщите небольшой колпачок который закрывает штуцер для прокачки, а после того как данный колпачок будет найдет, снимите его и очистите от грязи

3) Следом на заднем правом колесе, разыщите небольшой колпачок который закрывает штуцер для прокачки, а после того как данный колпачок будет найдет, снимите его и очистите от грязи.

4) После того как данный колпачок будет снят со штуцера, возьмите в руки заранее подготовленный шланг и оденьте одним концом его на штуцер, а другим опустите в прозрачную лучше всего пластмассовую бутылку. (Если вы не поняли про шланг и бутылку, тогда пример со шлангом и с этой самой бутылкой, см. на фото ниже в пункте «6»)

Примечание! Бутылка в которую вы будете опускать шланг, должна обязательно быть наполнена тормозной жидкостью и кончик шланга должен находится обязательно в этой самой жидкости!

5) Затем когда всё будет сделано, скажите своему помощнику чтобы он сел за руль вашего автомобиля и после чего пусть он плавно нажмёт раз 7-8 на тормозную педаль и в самом конце то есть когда он будет нажимать последний восьмой раз, пусть он данную педаль оставит до упора нажатой.

6) А вы в это время, начните при помощи гаечного ключа аккуратно отворачивать прокачной штуцер, но отворачивать его полностью ни в коем случае не надо, его нужно просто немного ослабить на оборота 2-3 и после чего вы должны увидеть как в бутылку пойдёт тормозная жидкость.

Примечание! Ждите и внимательно смотрите за тем как стекает тормозная жидкость, в ней кстати будут видны те самые пузырьки воздуха которые ни в коем случае в системе не должны присутствовать, так вот продолжайте сливать жидкость из системы до того пока в бутылки не прекратится выделение пузырьков, а когда выделение пузырьков прекратиться тогда заворачивайте штуцер до упора и только после этого пусть ваш помощник уберёт ногу с педали!

Лада

«Колдун», или, по каталогу, регулятор давления в приводе тормозных механизмов, не зря получил в народе столь меткое прозвище: как работает, никто толком не знает, но, говорят, будучи неисправным, способен преподнести неприятный сюрприз — заставить машину приплясывать при экстренном торможении. В этом-то и кроется коварство «колдуна»: при обычной эксплуатации, без торможений в пол, его работа или бездействие практически не ощущаются, а вот когда особенно необходима его помощь, ее можно не дождаться. Закисли поршни, обломилась тяга или рычаг привода, или взамен неисправного регулятора вы установили новый, но до поры не знаете, что узел бракованный или разрегулирован… Насколько это опасно?

Проверим в нашем эксперименте, как «колдовство» сказывается на эффективности тормозов при частичной и при полной нагрузке «Шевроле-Нива» и «Калины» и чего следует опасаться владельцу, не следящему за состоянием регулятора. Неисправность, от излишней активности до полного бездействия, сымитируем регулировками. Напомним, что задача регулятора — уменьшать тормозное усилие на задней оси, снижая вероятность заноса при торможении на юз. Регулятор, закрепленный на кузове и связанный упругим рычагом с балкой моста, ограничивает давление в задних тормозных механизмах в зависимости от положения задней части кузова относительно дороги, то есть от загрузки автомобиля.

АБС

Коэффициент сцепления колес с дорогой зависит от степени их скольжения, которая меняется в пределах от 0 (чистое качение колеса) до 100 % (полное буксование или скольжение при блокировке колес). Максимальные значения коэффициента сцепления порядка 10… 30 % (в зависимости от дорожной поверхности) будут при пробуксовке колес. Следовательно, при таком коэффициенте и степени скольжения колес можно обеспечить наибольшую эффективность и безопасность торможения. Именно это обеспечивают АБС.

Все современные АБС относятся к самонастраивающимся автоматическим системам. Они включают в себя:

• датчики угловой скорости колес
• электронно-решающий блок
• модуляторы давления

При работе АБС сигнал от датчиков угловой скорости вращения колес подается в электронно-решающий блок, в котором в соответствии с заданной программой формируются сигналы управления, поступающие на модулятор.



На рисунке показана схема пневматического модулятора АБС и его характеристика (изменение во времени тормозной силы). Работа АБС сопровождается многоцикловым процессом автоматического растормаживания и торможения колес автомобиля. В каждом цикле имеются фазы автоматического растормаживания, «выдержки» и затормаживания (штриховые линии на рис. б) колес. Имеются АБС, в которых осуществляется двухфазовый цикл (фаза «выдержки» отсутствует). Работа АБС обеспечивает требуемые угловую скорость колеса и его скольжение, соответствующее максимальным сцепным характеристикам.

Что такое «колдун» и почему его не найти на современных машинах

Многие автовладельцы даже не подозревают, что в их автомобиле имеется хитрая и чрезвычайно важная деталь, от которой напрямую зависит безопасность.

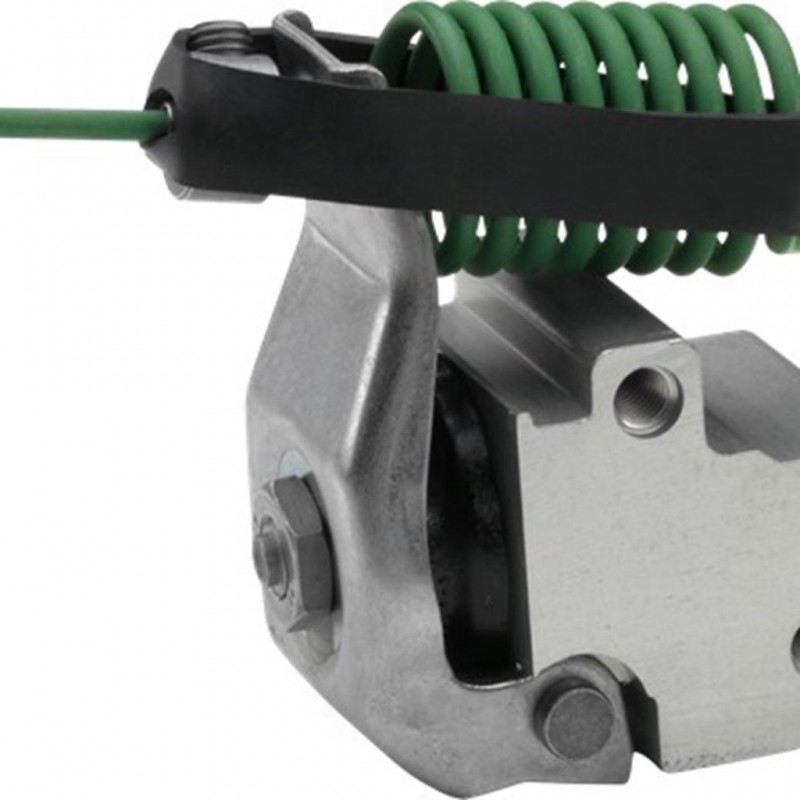

«Колдуном» в народе именуют регулятор тормозных усилий задней оси автомобиля. Это устройство врезано в тормозную систему и располагается под днищем машины, на кузове в районе задней оси, поэтому обнаружить его не так-то просто. Компонент имеет множество имён — «регулятор тормозного момента гидравлических систем», «регулятор тормозных сил», «редукционный гидроклапан». Странное имя «колдун» устройство получило за свою скрытность, неприметность и таинственность.

«Колдун» нужен автомобилю для управления давлением на задних тормозах. При торможении передняя и задняя оси машины нагружаются по-разному, а усилие, необходимое для эффективного торможения автомобиля обеими осями, требует динамической коррекции. Для этих целей как раз и нужен регулятор тормозных сил.

«Колдун» не позволяет задним, разгруженным колёсам, блокироваться раньше передних, тем самым нивелируя опасность увода автомобиля в неконтролируемый занос

Особенно важно наличие и исправность «колдуна» для моделей, снабжённых барабанными тормозными механизмами

Все механические регуляторы давления в гидроприводе тормозной системы делятся на два типа — управляемые и неуправляемые. Первые умеют самостоятельно изменять величину давления в тормозных механизмах задних колёс в зависимости от интенсивности торможения и нагрузки на ось. Вторые же лишены жёсткой связи с подвеской машины и просто сбрасывают давление в гидросистеме задних тормозов при достижении определённого порога через специальный клапан.

Активные, или управляемые, регуляторы давления при работе учитывают расстояние между задним мостом и днищем благодаря наличию жёсткой связи с ними. При резком торможении автомобиль «клюёт» носом, расстояние между задним мостом и днищем увеличивается, рычаг от моста отпускает поршень, он смещается и перекрывает доступ тормозной жидкости к задним колесам — те продолжают крутиться и не блокируются. При высокой загрузке автомобиля регулятор тормозных сил может и вовсе не срабатывать — груз не позволяет подняться кузову и механизм не включается.

При применении в конструкции задней подвески так называемых проставок «колдун» также может полностью отключиться — увеличившееся расстояние между задним мостом и кузовом он воспринимает как нештатную ситуацию и «распускает» задние тормоза.

Из-за относительно низкой загруженности задней части при торможении сперва будут блокироваться именно задние колёса, что в разы увеличит риски потери контроля над автомобилем даже при минимальном отклонении от прямолинейной траектории движения.

Демонтаж «Колдуна» с автомобиля строго-настрого воспрещается. В случае исключения его из тормозной магистрали торможение автомобиля происходит синхронно всеми четырьмя колёсами, что гарантирует неадекватное поведение транспортного средства на нестабильных покрытиях и при отклонении от прямолинейного движения.

Век этого устройства закончился ровно тогда, когда автомобили начали снабжать системой АБС и её более продвинутыми версиями. В отличие от «колдуна» электронные регуляторы тормозных сил учитывают гораздо больше параметров, а именно имеют обратную связь с каждым конкретным колесом автомобиля. Они не просто уменьшают и увеличивают давление в гидроприводе, но и учитывают коэффициент сцепления шин с дорожным покрытием.

Как установить тройник вместо колдуна

В случае ВАЗ 2106-07 можно просто удалить регулятор, тройник уже установлен в системе, просто к нему подводится магистраль от ГТЦ. Об этом подробнее.

1. Специальным ключом на «10» откручиваем штуцера тормозных трубок от механизма.
2. Откручиваем от заднего тормозного шланга трубку, идущую от регулятора тормозов, она нам уже не понадобится.

1. Отсоединяем рычаг управления от моста и кузова. Вынимаем регулятор в сборе с тягой, доходим до мусорного ведра и выкидываем его.
2. Тормозную трубку от главного тормозного цилиндра аккуратно изгибаем, чтобы уменьшить ее длину. Она не должна болтаться под днищем автомобиля. Соединяем ее с тормозным шлангом задних тормозов.

Теперь в системе не будет «шамана», который контролирует степень торможения задних колес. Все усилие от главного идет через тройник на оба задних тормозных цилиндра. Поэтому замедление будет происходить двумя колесами, одновременно с передними. Занос должны сами контролировать.

Как произвести замену регулятора давления тормозов в автомобиле ВАЗ 2110?

1. Первое что нужно сделать — освободить рычаг привода регулятора, для этого поднимите скобу вверх. Если нужно при помощи отвертки разожмите скобу серьги. Все манипуляции выполняются ключом на 10. 2. Отсоединив рычаг, аккуратно снимите скобу серьги.

3. Приготовьте ёмкость, её нужно поставить под место соединения регулятора с трубками, из него будет вытекать тормозная жидкость. Отсоединяем четыре трубки, открутив гайки крепления. Дожидаемся пока жидкость стечет. Заглушаем отверстия трубок, сделать это можно, к примеру, колпачками клапанов прокачки цилиндров. Рекомендуется промаркировать трубки, так вы при дальнейшей установке не перепутаете их.

4. Отворачиваем передний болт крепления кронштейна с регулятором.

5. Отворачиваем задний болт, которые удерживаем регулятора со стороны кронштейна, после чего снимаем регулятор (колдун), при этом привод не откручиваем.

6. Если нужно заменить детали привода — отворачиваем болт, который удерживает рычаг фиксатор и, отсоединяем от упругого рычага рычаг привода.

7. Когда вы будете подсоединять рычаг привода к упругому рычагу, при соблюдении последовательности, вилка фиксатора должна поместиться в проточку на упругий рычаг.

9. При замене может быть так, что пружина рычага начнет выступать, тем самым, мешая установке регулятора. Чтобы избежать проблем — сдвиньте рычаг привода максимально вперед за выступ.

10. Установка завершена, теперь обожмите плоскогубцами скобки серьги. Чтобы убедиться в том, что системе работает — прокачайте и отрегулируйте давление.

Видео про снятие (удаление) колдуна на автомобиле Рено Логан:

Функции и назначение

Регулятор тормозных усилий используется, чтобы автоматически изменять давление жидкости в цилиндрах задних тормозов автомобиля. При этом регулировка осуществляется по мере нагрузок, действующих на машину при снижении скорости. Такие регуляторы применяются в системах с пневматическим или гидравлическим приводом. Изменять давление цилиндров нужно для того, чтобы предотвратить полную блокировку задних колес. Если они заблокируются, то машина пойдет юзом, водитель может потерять управление.

В некоторых моделях авто, чтобы сохранить управляемость и устойчивость, дополнительно применяют подобные механизмы-регуляторы и на тормозных приводах передних колес.

Кроме того, регулятор тормозных усилий применяется для повышения эффективности остановки пустого автомобиля. Когда машина не загружена, то сцепление ее с дорогой будет отличаться от сцепления загруженной машины

Поэтому очень важно обязательно изменять тормозное усилие на разных осях. На легковых автомобилях в качестве регуляторов применяют статические устройства

В грузовых авто устанавливают автоматические решения.

В автомобилях, созданных для спорта, применяют еще одну разновидность “колдунов”. Это винтовой регулятор. Что это такое? Он находится в салоне, и с помощью него можно настраивать баланс работы тормозной системы непосредственно в процессе гонки. Настройки зависят от погоды, состояния трассы, а также состояния резины.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Для чего необходим редукционный гидроклапан

Назначением автоматического автомобильного регулятора тормозных сил принято считать корректировку давления тормозной жидкости в каналах. Подобный регулятор актуален не только там, где инженеры установили гидравлику, но и для автомобилей, работающих на пневматических тормозах.

Часть кузова с задним мостом во время резкого снижения скорости слегка приподнимается. Одномоментно срабатывает рычаг, напрямую связанный с «колдуном». От усилия рычага опускается поршень, перекрывающий канал тормозной жидкости. Это приводит к понижению давления на задние колодки.

Инженеры некоторых автомобильных брендов заботятся о предсказуемости поведения машины в экстремальных условиях. Помогает ситуации дополнительное использование регуляторов не только для заднего моста, но и для передней пары колёс. Рассматривая, для чего нужен этот блок в автомобиле, стоит добавить, что он повышает результативность торможения малозагруженному транспорту, у которого небольшой контакт колёс с дорогой. В таких обстоятельствах не обойтись без изменения усилия в блокировке каждого колеса на обеих осях. На легковушках для этого стоят статические устройства, а на грузовиках – применяется автоматическое решение проблемы.

Где он прячется и для чего он нужен

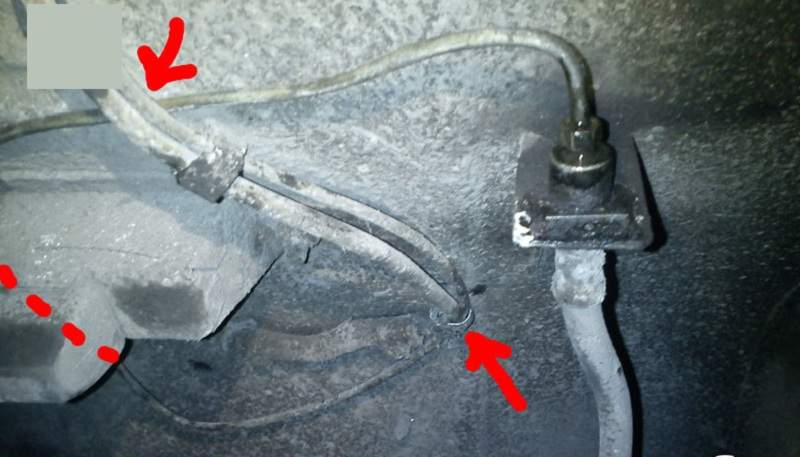

Регулятор усилий включен в схему заднего тормозного контура. Он расположен в задней части автомобиля, в районе моста. Соединяет левый и правый тормозные барабаны с главным тормозным цилиндром. Фактически, усилие от ГТЦ передается сначала на него, а от него на задние тормозные механизмы.

«Колдун» распределяет тормозные усилия между передними и задними тормозами в зависимости от загруженности задней части машины. То есть, чем больше вес на заднюю ось, тем сильнее тормозят задние колеса, вплоть до блокировки. Чем меньше, тем ниже давление тормозной жидкости передается задним колодкам, слабее торможение. Иногда, при экстренном торможении с пустым багажником, задние колеса практически не принимают участие в замедлении автомобиля или включаются в работу гораздо позднее передних.

Это нужно для того, чтобы «корма» машины, при резком нажатии на тормоз, не обогнала капот вашей «семерки». Почему? Помните, в детстве, при езде на велосипеде, резко нажав на тормоз и повернув руль, вы крутили красивые пируэты на асфальте, когда задние колеса шли юзом? А когда на багажнике везли кого-то тяжелого, и при попытке совершить такой же манёвр ничего не получалось? Вот чтобы таких финтов на было на авто и был придуман регулятор тормозных усилий задних тормозов.

Смысл его в том, что при загруженной задней оси пятно контакта задних колес с дорогой увеличивается, и при резком торможении, ее тяжелее отправить в занос. Большая масса давит на колеса, они эффективнее тормозят, эту массу тяжелее сдвинуть с траектории.

Наоборот происходит при пустом багажнике и отсутствие пассажиров на заднем диване. Масса «задницы» небольшая, колеса плохо хватаются за дорогу, крутануть ее легче. Эффективность торможения минимальная, есть большая вероятность блокировки колес, и как на велосипеде при повороте руля – занос задней оси.

Видео, зачем нужен колдун в жигулях:

Дополнительное описание

Автоматический регулятор тормозных сил 8691.35.33.100

Автоматический регулятор тормозных сил предназначен для автоматической регулировки тормозной силы пневматических тормозных цилиндров на осях с пневмоподвеской в зависимости от давления в пневмобаллоне и, соответственно, от загрузки автомобиля. Может применяться для автомобилей с пневмоподвеской МАЗ, КАМАЗ и т.д.

Схема

Рис. 1. Автоматический регулятор тормозных сил.
1, 2, 3, 4, 41, 42, 43 — выводы; А, В, С, D — камеры; Е — канал; 5, 7, 23 — клапаны; 6, 21 — поршни; 8, 11 — выпускные отверстия; 9 — диафрагма; 10 — ускорительный поршень; 12 — толкатель; 13 — управляющий поршень; 14 — рабочий поршень; 15, 16, 22 — пружины; 17 — копир; 18, 20 — впускные отверстия; 19 — крыльчатка.

Описание работы

Регулятор устанавливается вертикально на кронштейне рамы автотранспортного средства и крепится гайками М8, навернутыми на болты, соединяющими верхний и нижний корпуса регулятора.

Регулятор приводится в действие давлением в обоих контурах пневмобаллонов через выводы 41 и 42. Управляющий поршень 13 отжимает рабочий поршень 14 с копиром 17, сжимая пружину 16. При этом толкатель 12, перемещаясь по копиру 17, приходит в положение, соответствующее определенной загрузке автомобиля.

Сжатый воздух, подаваемый через тормозной кран автомобиля, проходит через вывод 4 в камеру А, нагружая поршень 6. Последний перемешается вниз. Сжатый воздух попадает в камеру С под диафрагму 9, нагружая активную поверхность ускорительного поршня 10.
Одновременно сжатый воздух проходит через открывшийся клапан 5 и канал Е в камеру D и нагружает диафрагму 9. Благодаря этому осуществляется повышение передаточного числа при частичной загрузке автомобиля и небольшом управляющем давлении (до 0,08 МПа). Если управляющее давление продолжает расти, то поршень 21 перемещается вверх, сжимая пружину 22, а клапан 5 закрывается. Под воздействием создаваемого в камере С давления ускорительный поршень 10 перемещается вниз и отжимает клапан 23. Подаваемый в вывод 1 сжатый воздух проходит через впускное отверстие 18 в камеру В и через вывод 2 попадает в подключенные пневматические тормозные цилиндры. Одновременно в камере В создается давление, которое воздействует на ускорительный поршень 10. Как только это давление станет немного больше, чем в камере С, ускорительный поршень 10 переместится вверх и закроет впускное отверстие18. Диафрагма 9 при перемещении поршня 6 вниз прилегает к крыльчатке 19 поршня 6, увеличивая таким образом активную поверхность диафрагмы. Как только сила, воздействующая в камере С на нижнюю сторону диафрагмы, станет равна силе, действующей на поршень 6, последний начнет перемещаться вверх. Впускное отверстие 20 закроется, создавая положение равновесия.

Поршень 6 с крыльчаткой 19 совершает перемещение, соответствующее одному из положений толкателя 12. При этом происходит изменение активной поверхности диафрагмы 9. В положении полной нагрузки давление, создаваемое в выводе 4, распределяется в камере С в соотношении 1:1. Когда ускорительный поршень 10 нагружается полным давлением, он удерживает впускное отверстие 18 постоянно открытым, а регулировка управляющего тормозного давления не осуществляется.

После снижения управляющего давления на выводе 4 поршень 10 под воздействием давления на выводе 2, а поршень 6 под воздействием давления в камере С перемещаются вверх. Выпускные отверстия 8 и 11 открываются и сжатый воздух выходит в атмосферу через выпускное отверстие 3.

При падении давления в одном из пневмобаллонов регулятор автоматически переходит в положение, соответствующее приблизительно половине давления исправного управляющего контура. Если падает давление в обоих пневмобаллонах, то пружина сжатия 15 отводит рабочий поршень 14 в крайнее левое положение, автоматически перемещая толкатель 12 через впадину на копире 17. В этом случае давление, создаваемое на выходе, соответствует половине рабочего тормозного давления при полностью загруженном автомобиле. Контрольный вывод 43 обеспечивает проверку регулятора тормозных сил в автомобиле, при этом давление от пневматических рессор автоматически перекрывается.

Технические характеристики

Максимальное рабочее давление, МПа (кгс/см2)	1,0(10)
Рабочее давление, МПа (кгс/см2)	0,8 (8,0)
Отношение регулирования	от (1:1) до (1:4)
Присоединительные размеры, мм	М 22×1,5-6Н М 16х1,5-6Н
Рабочие значения температуры при эксплуатации, °С	от — 45 до + 80
Габаритные размеры, мм, не более	315x223x122
Масса, кг, не более	2

Регулировка регулятора давления тормозов (колдуна)

1. Установите автомобиль на смотровую канаву и прожмите несколько раз заднюю часть машины (усилием около 40–50 кгс) для установки задней подвески в среднее положение.

2. Ослабьте затяжку переднего болта крепления регулятора к кронштейну.

3. Используя проволоку как щуп, выставьте кронштейн так, чтобы зазор между рычагом привода и пружиной рычага составлял 2,0–2,1 мм.

4. Переместите для этого рычаг привода за выступ. В этом положении затяните болт.

5. Если регулятор давления правильно отрегулирован, при торможении со скорости около 40 км/ч на горизонтальном участке дороги с твердым покрытием передние колеса должны блокироваться немного раньше задних (это может определить наблюдатель вне автомобиля). В противном случае увеличьте зазор (если задние колеса блокируются раньше передних) или уменьшите (если задние колеса блокируются намного позже передних). После этого ещё раз проверьте регулировку торможением и при необходимости повторите её.

Видео про регулировку колдуна:

Проверку и осмотр регулятора давления тормозов делаем через 30000 км.

Устанавливаем автомобиль на смотровую канаву или подъемник.

Работу нужно проводить вдвоем с помощником.

Прежде всего, осматриваем регулятор и его привод. Очищаем и промываем детали от грязи.

Трубки подвода и отвода тормозной жидкости должны быть без повреждений, не должно быть подтеканий как из трубок так из резинового пыльника.

1. В отверстии корпуса регулятора стоит заглушка, она должна быть утоплена на 1-2 мм. Если это не так то регулятор неисправен.	2. Берем рукой за рычаг и проверяем наличие люфтов в соединении рычага с тягой и осью рычага привода регулятора. Люфтов не должно быть. Если есть где-то люфты нужно определиться и заменить соответствующие детали.
3. Просим помощника нажать на педаль тормоза. Поршень регулятора давления должен выдвинуться из корпуса регулятора на 1,6-2,4 мм, сжимая пружину.	Если при нажатии на педаль, поршень регулятора не перемещается, или перемещается на величину большую или меньшую чем 1,6-2,4 мм, регулятор или его привод неисправен.
