Виды и устройство масляного насоса двигателя, диагностика

Схема и принцип работы системы смазки

Редукционный клапан масляного насоса, как элемент любой гидравлической системы, отвечает за нормализацию давления, создаваемого масляным насосом. Вот и вся его функция. Казалось бы, такая мелочь, но влияет на работу всех систем двигателя. Вкратце взглянем на систему смазки, чтобы понять, какое назначение у клапана в работе системы.

Сиситема смазки любого современного автомобильного двигателя — комбинированного типа. А это значит, что только часть деталей смазываются естественным стеканием или капельным методом. Основная часть трущихся поверхностей смазывается под давлением. Смазка обязана образовывать антифрикционную пленку, понижать коэффициент трения деталей. Циклический принцип работы всей системы обеспечения двигателя смазкой предполагает постоянную циркуляцию масла из картера через фильтр. Обеспечивает перемещение смазки по контуру масляный насос. После этого масло идет под давлением к коренным и шатунным шейкам коленвала, под давлением же проходит по маслопроводу к шейкам распредвала.

Видеоурок о том, как вынуть закоксовавшийся редукционный клапан

По каналу внутри шатуна смазка циклически подается к поршневому пальцу. Все остальные детали смазываются стекающим или разбрызгиваемым маслом, которое превращают в масляную пелену вращающиеся детали двигателя. После этого масло стекает в картер, где через маслозаборник опять всасывается в маслонасос.

Высокооборотистые и спортивные двигатели имеют систему смазки с сухим картером. Такая система не зависит от количества масла в картере, потому что оно находится в отдельном масляном баке, куда сразу закачивается после цикла смазки. Сухая система смазки не зависит от положения и уровня масляной массы в картере. Этим обеспечивается стабильная работа мотора в любых режимах и исключает масляное голодание двигателя на повышенных оборотах, когда автомобиль преодолевает неровные участки рельефа.

Как устанавливать и регулировать

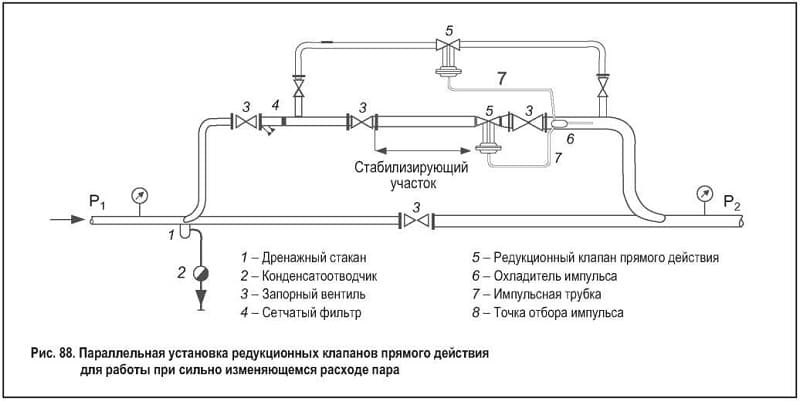

В разветвленных сетях водоснабжения редукционная арматура ставится на входе в квартиру. Они позволяют компенсировать перепады напора, связанные с неравномерным расходом воды на разных этажах здания и стабилизировать напор для конечных потребителей.

При планировании и монтаже рекомендуется учитывать следующее:

• При отсутствии специальных предписаний изготовителя клапан монтируется в разрыве любой трубы, как вертикальной, так и горизонтальной.
• Если контрольные манометры не входят в конструкцию устройства, то их следует установить до редуктора и сразу после него. Это позволит визуально контролировать параметры на входе и исправность прибора.
• Если отрезок трубопровода, оснащенный редуктором, имеет строгие ограничения по максимальному давлению, то следом за редукционным предусматривают предохранительный клапан, сбрасывающий избыток давления в нестандартной ситуации.
• Если выбрана поршневая конструкция редуктора- перед ним обязательно должен стоять фильтр механической очистки. Он защитит высокоточные детали механизма от повреждения частичками ржавчины, песка и минеральных отложений.
• Если вода сильно загрязнена, например, в случае старой и изношенной водораспределительной сети, могут потребоваться дополнительные фильтры, снижающие минерализацию воды.
• При выборе типа присоединения на стороне низкого давления (до 5 атм) предпочтительным является резьбовой.

Фланцевые соединения более надежны, но в бытовой сети их преимущества проявляются слабо. Сварные соединения обладают максимальной надежностью, но низкой ремонтопригодностью. Для требующего периодического обслуживания и замены оборудования — это не лучший выбор.

Снятие с двигателя для разборки

На видео продемонстрирован процесс проверки масляного насоса ВАЗ 2104. Но измерение зазора между корпусом и шестернями, оценка выработки ведущей и ведомой шестерни, крышки корпуса маслонасоса и многие другие тонкости актуальны для всех видов масляных помп. Перед разборкой рекомендуем изучить устройство и принцип работы масляного насоса.

Для предварительной проверки снимите трамблер и достаньте шестерню привода маслонасоса. Обнаружив на оси глубокие задиры, вы, скорее всего, столкнетесь со сбитыми шлицами. Подклинивание шестерни привода крайне опасно, так как возможно слизывание шлицов. Последствием поломки станет масляное голодание, что для двигателя заканчивается как минимум провернутыми вкладышами коленчатого вала. Также вы можете визуально оценить люфт штока масляного насоса. На исправном насосе зазор пары шток-корпус не должен превышать 0,1 мм.

Масляный насос на автомобилях ВАЗ классических моделей откручивается с картера. Поэтому для проверки придется слить масло и снять поддон, предварительно ослабив подушки двигателя (мотор нужно немного приподнять).

Чтобы полноценно проверить масляный насос, вооружитесь набором мерных щупов. Не пытайтесь лишь на глаз оценить выработку деталей с претенциозными требованиями к подгонке.

Дефектовка

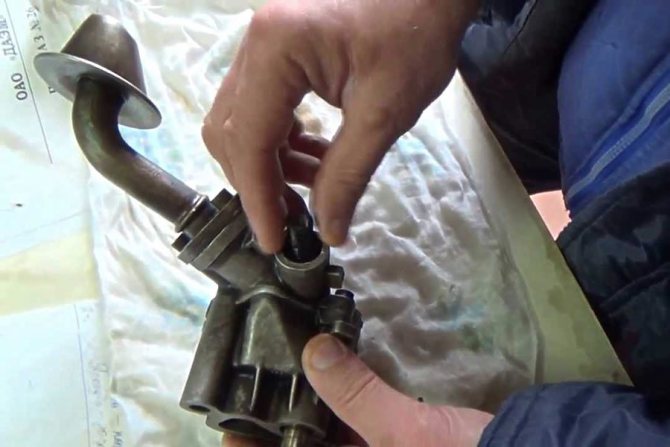

Открутите крышку маслоприемника с редукционным клапаном. Не потеряйте оригинальную упорную шайбу пружины

Также обратите внимание на то, что один из болтов будет меньшей длины. Поэтому обязательно запомните расположение его посадочного места.

Измерьте штангенциркулем длину пружины в состоянии покоя (должна быть не менее 38 мм).

Снимите крышку, на которой вы уведите следы выработки, оставленные шестернями

Глубокие задиры явный признак того, что маслонасос порядком изношен. Ремонт крышки заключается в выравнивании привалочной плоскости.

Извлеките из корпуса ведущую шестерню масляного насоса. Проверьте состояние зубьев, вала. Задиры, потертости свидетельствуют об износе. В ведомой шестерни дополнительно оцените состояние отверстия оси фиксации.
Проверьте стенки корпуса маслонасоса и ось ведомой шестерни. Борозды, рытвины говорят о попадании в рабочую зону мусора.

Допуски по зазорам

• Зазор между плоскостью корпуса и шестернями. Для измерения приложите штангенциркуль и просуньте в образовавшийся зазор подходящий щуп. Норма – 0,066-0,161 мм. Зазор в 0,2 мм считается критичным.
• Зазор между зубьями шестерен. При предельном износе зазор составляет – 0,25 мм. Если вы получили значения не более 0,15 мм, шестерни еще в удовлетворительном состоянии.
• Зазор между стенками рабочей зоны корпуса масляного насоса и шестернями не должен превышать 0,25 мм; нормальным считается диапазон 0,11-0,18 мм.
• Оптимальный зазор между отверстием в корпусе и валом шестерни – 0,016-0,055 мм. Проверяя маслонасос ВАЗ, не снимая с двигателя, мы говорили, что люфт не должен быть больше 0,1 мм. Что касается зазора между осью и ведомой шестерню, то он должен быть в пределах 0,017-0,057 мм; критическая граница – 0,1 мм.

Весь процесс дефектовки наглядно показан на видео.

Клапан регулирования давления масла

Не разбирайте насос при исправном клапане.

Быть осторожным важно, в разумных пределах. Перед проведением разборки насоса убедитесь в том, что клапан неисправен

Признаком неисправности может быть чрезмерно высокий или слишком низкий уровень масла. На панели приборов есть индикатор, который оповещает водителя о том, что система неисправна. В случае, если датчик горит — необходимо срочно отремонтировать машину.

Стоит обращать внимание на то, какой уровень масла, и, если он в порядке, приступить к разбору насоса, чтобы визуально оценить состояние клапана. Если заклинило — производим полный разбор и чистим запчасти

Корпус и составные части можно чистить с помощью бензина.

Когда сломана пружина в редукционном клапане давления масла, то шарики могут быть туго схвачены, или, в случае если пружина не тянет как надо, ее надо менять. Подобрать нужно аналогичную по характеристикам пружинку, которая подойдет к устройству клапана.

Найти йти сервис, где работу проведут честно и качественно, можно с помощью сайта Uremont.com. Вам только нужно оставить свою заявку после заполнения специальной формы. Затем выбираете подходящий для вас сервис. Мы поможем с выбором ремонтного центра с хорошим качеством обслуги и низкими ценами. Чините свою машину выгодно с Uremont.com!

Ремонт масляного насоса — Система смазки

1. Снимите масляный насос с автомобиля (см. «Снятие и установка масляного насоса»).

2. Отверните болт 1 крепления и снимите датчик 2 положения коленчатого вала.

3. Отверните шесть болтов крепления крышки насоса.

4. С помощью двух отверток приподнимите корпус насоса так, чтобы установочные штифты на корпусе вышли из отверстий в крышке насоса, и снимите корпус насоса с крышки.

5. Выньте из крышки ведущую и…

6. …ведомую шестерни насоса.

7. Выверните пробку редукционного клапана

Обратите внимание, под пробкой установлено алюминиевое уплотнительное кольцо. Сильно обжатое кольцо замените

8. Выньте пружину редукционного клапана.

9

Выньте редукционный клапан, осторожно постучав корпусом о чистую деревянную доску. Если клапан не выходит, выньте его с помощью заостренной деревянной палочки

10. Осмотрите алюминиевую крышку. В зоне прилегания шестерен на ней не должно быть заметных следов износа, задиров и глубоких царапин. В противном случае замените крышку.

11. Осмотрите корпус насоса. На его рабочих поверхностях не должно быть заметных следов износа, задиров и глубоких царапин. В противном случае замените корпус.

12. Измерьте диаметр гнезда ведомой шестерни на корпусе насоса. Предельно допустимый диаметр 75,1 мм. Если размер превышает указанный, замените корпус.

13. Измерьте в средней части ширину сегмента корпуса насоса. Если ширина меньше 3,4 мм, замените корпус.

14. Измерьте толщину ведущей шестерни. Если она меньше 7,42 мм, замените шестерню.

15. Измерьте толщину ведомой шестерни. Если она меньше 7,35 мм, замените шестерню.

16. Проверьте осевые зазоры шестерен. Для этого установите ведущую шестерню в корпус, поставьте металлическую линейку на корпус и измерьте щупом зазор между линейкой и шестерней.

17. Таким же способом измерьте осевой зазор ведомой шестерни. Предельно допустимый осевой зазор для ведущей шестерни 0,12 мм, для ведомой – 0,15 мм. Если зазоры превышают указанные, замените шестерни.

18. Более точно осевые зазоры шестерен можно получить расчетом. Для этого измерьте микрометром толщину корпуса по наружным поверхностям и…

19. …толщину корпуса в зоне гнезда под шестерни в нескольких местах (по фрезерованным поверхностям). Рассчитайте осевой зазор как разность среднеарифметического значения глубины гнезда и толщины шестерен.

20. Осмотрите гнездо редукционного клапана. На его внутренней поверхности не должно быть задиров и глубоких царапин. В противном случае замените крышку.

21. Замените редукционный клапан, если на нем есть задиры и глубокие царапины.

22. Замените погнутую, поломанную или треснувшую пружину редукционного клапана. Высота пружины в свободном состоянии должна составлять 44,72 мм, а под нагрузкой (4±0,24) кгс – 31,7 мм. В противном случае пружину замените.

23. Установите ведомую шестерню в корпус насоса. При этом фаски на зубьях шестерни должны быть обращены к корпусу.

24. Установите ведущую шестерню в корпус насоса. При этом фаски на зубьях шестерни должны быть обращены к корпусу.

25. Установите на корпус крышку и заверните болты крепления.

26. Смажьте моторным маслом редукционный клапан и установите его в гнездо донышком вниз. Затем установите пружину и заверните пробку с уплотнительным кольцом.

27. Через отверстие под маслоприемник залейте в насос моторное масло.

28. Проверните шестерни насоса на несколько оборотов, чтобы смазать их рабочие поверхности.

Проверка давления манометром

Вкрутить вместо датчика давления масла механический манометр – единственный достоверный способ проверить масляный насос, не снимая его с двигателя. Вы можете купить готовый набор для измерения давления в масляной системе либо собрать прибор своими руками. Для этого вам потребуются:

• жидкостный механический манометр. Прибор можно без труда отыскать едва не в каждом магазине автозапчастей для отечественной техники, тракторов. Также подойдет любой промышленный манометр с адекватной измерительной шкалой;
• переходник, который будет вкручиваться вместо штатного датчика давления масла. На ответной части должен быть штуцер под шланг либо резьба с посадочным конусом для вкручивания гибкой трубки. Такой переходник сможет выточить любой токарь. Вам нужно будет измерить диаметр посадочного отверстия, шаг резьбы и составить эскиз переходника. Альтернативный вариант – принести токарю штатный датчик давления масла, чтобы он по его подобию изготовил переходник. Некоторые водители, чтобы проверить масляный насос, высверливают внутренности старого датчика давления масла и уже из него подручными средствами делают переходник. Гораздо проще в этом плане владельцам автомобилей ВАЗ, для которых в продаже существуют готовые тройники. Можно одновременно вкрутить как штатный датчик давления, так и механический манометр;
• отрезок шланга, который будет соединять манометр и переходник.

Подбирать диаметр шланга, тип соединения гибкой трубки следует с учетом вида выходного штуцера на манометре

Важно, чтобы в процессе измерения в местах соединения не происходило утечек масла

Техника измерения

Способ проверки давления масла будет идентичен для всех автомобилей. Разница лишь в пороговом минимальном значении, при достижении которого на приборной панели загорается контрольная лампа низкого давления масла. Информацию о пороге срабатывания редукционного клапана и минимальном рабочем давлении в системе смазки двигателя вы можете найти в руководстве по ремонту и обслуживанию вашего автомобиля. Приведенные ниже данные актуальны для автомобилей ВАЗ классических моделей (2101, 2102, 2103, 2104, 2105, 2106, 2107).

• Давление на холодную. Перед запуском двигатель и масло в поддоне должны остыть до температуры окружающей среды. Порог срабатывания датчика аварийного давления масла – 0,33 кгс/см2. При таком значении двигатель нужно глушить и разбирать для дефектовки масляного насоса. При повышении оборотов стрелка манометра должна подыматься до 4,5 кгс/см2. При таком давлении срабатывает исправный редукционный клапан, поэтому дальнейшего повышения происходить не должно.
• Измерения на прогретом двигателе. При снижении температуры масла повышается его вязкость, что положительно сказывается на производительности маслонасоса. Поэтому правильней всего будет проверять масляный насос на горячую. Поскольку масло прогревается медленней антифриза, дайте двигателю еще минут 5 поработать после того как указатель температуры ОЖ покажет 90°С.

В системе смазки исправного двигателя ВАЗ 2101-07 при 5600 об./мин должно быть давление 3,5-4,5 кгс/см2. Если полученные значения значительно отличаются от номинальных, двигатель в определенных режимах будет испытывать масляное голодание. На приборной панели загорится лампочка низкого давления масла. В таком случае мы рекомендуем разобрать и проверить масляный насос.

Не стоит надеяться на штатные указатели давления автомобилей ВАЗ, УАЗ. Они в 90 из 100 случаев показывают что угодно, но только не реальное давление масла в двигателе.

Ремонт и неисправности редукционного клапана

При таком простом устройстве вполне очевидно, что у клапана может быть всего две неисправности — он или не открывается при повышенном давлении, или неплотно заперт, что приводит к понижению давления в системе смазки. Опасен и тот и другой вариант. В первом случае неисправности клапана чреваты продавленными сальниками, прокладками и уплотнителями, разорванными шлангами. Все это приводит к утечке масла и, по понятным причинам, к выходу из строя кривошипно-шатунного механизма как минимум.

Чтобы избежать этой неприятности, стоит поглядывать время от времени на шкалу давления масла. Высокое давление — это хорошо, но когда это становится слишком хорошо, то нужно разобрать редукционный клапан и убедиться в его работоспособности. Устранить неисправность поможет замена пружины или прочистка седла клапана. Проверить давление можно манометром, который подключается к системе смазки, чаще всего вместо датчика давления. Это самый точный метод диагностики системы смазки.

Засорение клапана может спровоцировать отсутствие оптимального давления в масляном насосе

Вторая крайность, это когда редукционный клапан не держит минимальное давление. Такая ситуация тоже ни к чему хорошему не приводит. Как правило, виной этому стает засорение клапана. Мусор или шлак попадает в посадочную плоскость клапана и не дает ему перекрывать сливной канал. Клапан заклинил, в результате падает давление в системе, а чем это заканчивается ­— известно. Для сигнализации о критическом давлении в любом автомобиле на щитке приборов есть контрольная лампа, а в современных двигателях ЭБУ просто отключает мотор в случае падения давления до критической точки.

Следить за показаниями приборов — важно. Светодиодная подсветка панелей приборов — это прекрасно, но совсем не помешает в рамках тюнинга приборки купить и установить дополнительный манометр системы смазки, и желательно механический

Это дороже и сложнее, но зато он более объективно отражает состояние системы смазки в двигателе.

Назначение

Назначение масляного насоса обеспечивать циркуляцию масла через все узлы двигателя для их равномерного смазывания и увеличения их срока службы. Он приводится в движение от ДВС (двигателя внутреннего сгорания) и подразделяется конструктивно на два разных вида, по принципу стыковки с коленвалом. В нашем случае он стыкуется напрямую с коленвалом, то есть вращается вместе с ним. Такая схема работы агрегата у переднеприводных автомобилей ВАЗ. У автомобилей с полным приводом, а так же на классике устанавливается система посложнее. Там привод содержит дополнительные звенья: промежуточный вал, цепь ГРМ (газораспределительного механизма), и зубчатые шестерни, через которые передается крутящий момент от коленвала к этому устройству.

Распространенные неисправности

• Наиболее часто насос ВАЗ 2112 и других моделей ВАЗ, имеющих передний привод, дает течь через сальник, который приходится при этом менять.
• Маслоприемник тоже выходит из строя нередко, особенно если вы используете некачественное масло, либо пропустили своевременную его замену, либо масло не соответствует техническим условиям (слишком густое).
• Слишком жидкое просто не будет прокачиваться и сразу загорится датчик давления.
• При этом засоряется сетка маслоприемника, затрудняется циркуляция масла через двигатель, вызывает масляное голодание, в итоге значительно сокращается срок службы двигателя.
• Сюда включаем неисправность редукционного (перепускного) клапана: либо он завис в открытом положении, и тогда давление масла падает. Либо он не перепускает, и тогда масло выдавит через сальник

Какое масло заливать и с какой периодичностью

Заводом производителем рекомендуется производить замену масла в двигателе после 10 тысяч километров пробега, однако период этот по возможности рекомендуется сократить, и с заменой масла заодно менять и масляный фильтр. Покупать масло стоит только широко известных фирм и, выбирая его, опасаться подделок. Идеальный вариант, лить масло, рекомендуемое производителем и не вестись на дешевизну, дороговизну (дорогое не значит качественное).

Рекомендации по выбору запчастей

• Маслонасос, обычно, не доставляет владельцам автомобилей много хлопот, так как имеет срок службы минимум 120 тысяч километров пробега. Однако от поломок никто не застрахован
• Если вдруг все же необходима замена масляного насоса на ваз 2112, запчасти лучшебрать оригинальные и не экономить
• Среди известных поставщиков деталей для автомобилей марки ВАЗ официальным является Тольяттинский завод автомобильных агрегатов (ТЗА — сокращенно).
• В том числе он производит и масляные насосы для ВАЗ 2112
• Это один из четырех разновидностей таких агрегатов в линейке ВАЗ, который идет на все переднеприводныеинжекторные машины

Полезный совет: Во избежание серьезных последствий для автомобиля и капитального ремонта двигателя, важно следить за индикаторами на приборной панели. Если мигает лампа давления масла при холостых оборотах, и его замена не решила проблему, лампа загорелась вновь – это означает наличие поломки

Когда вдруг загорелась контрольная лампа, и работа двигателя вашего автомобиля внушает опасения, рекомендуется выключить зажигание, и вызвать эвакуатор до станции ремонта. Это сэкономит средства на последующий ремонт двигателя (продолжая движение автомобиля своим ходом в такой ситуации, вы рискуете получить серьезные повреждения двигателя).

• Обычно, снятие масляного насоса на любом автомобиле происходит при разборке двигателя.
• Только в случае необходимости, эту работу осуществляют на автомобиле, не снимая двигательс него.
• Прежде чем приступать к этой процедуре, загоните сначала автомобиль на смотровую яму.
• И приобретите сразу все, что необходимо для проведения полноценной замены, как показано на Фото № 2.

Фото № 2, все, что необходимо для замены насоса

Обозначения на фото:

• 1 -масляный насос
• 2 –прокладка поддона
• 3 -прокладка насоса
• 4 -уплотнительное колечко
• 5 -кронштейн крепления датчика

Внимание: Насосы двигателей ваз 2108-1011010 и 2111, 2112-1011010 почти одинаковые, исключение составляет пункт № 5 – кронштейн крепления датчика отличается, не промахнитесь в этом моменте!

Совет: Рекомендуется устанавливать под насос только фирменную прокладку, произведенную на заводе, так как нестандартная прокладка может иметь не соответствующую техническим условиям толщину и вызвать нарушения в работе насоса.

Необходимый инструмент

• Набор ключей (рожково — накидных желательно)
• Набор головок и трещотка
• Две прочных плоских отвертки
• Набор шестигранников

Как работает редукционный клапан

Рассмотрим принцип работы прямых и непрямых редукционных клапанов.

Для этого будет рассмотрены схемы простейших редукционных клапанов.

Редукционный клапан прямого действия

Основные элементы конструкции редуктора прямого действия следующие:

• Цилиндрический корпус имеет входной и выходной патрубок.
• По корпусу изнутри двигается золотник переменного сечения. Он может перекрывать входной и выходные патрубки.
• Сверху золотник поджат пружиной.
• Сила прижима задается регулировочным винтом.

Давление на входе (Р_н) не вызывает перемещения золотника. Когда давление на выходе (Р_ред) падает ниже заданной величины, пружина отжимает сердечник вниз, открывая выходной патрубок и соединяя его с центральной камерой. Р_н начинает действовать и на нижний срез золотника, отжимая его вверх, сжимая пружину и перекрывая выходной патрубок. По мере расхода жидкости потребителем в выходном патрубке Р_ред снижается, и пружина снова отжимает поршень вниз. Рабочий цикл повторяется.

Р_н воздействует на обе поверхности камеры золотника с равной силой и не вызывает его продольного перемещения. Р_ред и сила пружины действуют на поршень в противоположных направлениях. Сила воздействия пружины задается регулировочным винтом. Чем сильнее он завернут, тем больше эта сила и тем большее давление воды требуется, чтобы ее уравновесить.

При росте Р_ред поршень будет двигаться вверх, постепенно перекрывая просвет входного патрубка, при этом будет снижаться и подача рабочей среды, снижая, таким образом, Р_ред.

Как только Р_ред снизится до заданной величины, пружина начнет отжимать поршень вниз, увеличивая просвет и поступление рабочей среды. Р_н начнет увеличиваться.  Одновременно этот механизм выполняет и функции обратного клапана.

В этом случае разумно применить редукционный клапан давления непрямого действия.

Редукционный клапан непрямого действия

Применение таких устройств дает возможность снизить зависимость колебаний давления от расхода.

Устройство редуктора непрямого действия заметно сложнее, чем прямого.

Входной поток проходит чрез просвет между конической частью поршня золотника и седлом, и далее- в отводной канал. Сила давления в этом канале действует на нижний срез поршня золотника, отжимая его вверх. Это давление уравновешивается силой сжатия главной пружины и давлением на верхнюю часть поршня, куда рабочая среда поступает через дросселирующую заслонку. Далее отводной канал подходит к подпружиненному шарику, перекрывающему выход в дренажный патрубок. Сила сжатия этой пружины изменяется с помощью регулировочного винта.

Позиция золотника определяется равнодействующей Р_ред и давления в верхней камере.

Если давление в отводном канале превышает заданный регулировочным винтом уровень, шарик отжимается вправо, открывая путь рабочей среде в дренаж. Возрастает расход, и благодаря потерям в дросселирующей заслонке давление в верхней камере начинает снижаться. После сброса в дренаж некоторого ее количества давление падает до заданного, и пружина отжимает шарик к седлу, перекрывая клапан.  Золотник перемещается в сторону меньшего давления, перекрывая входной патрубок, и Р_ред также снижается до установленной величины.
