Датчик массового расхода воздуха признаки неисправности, причины, как проверить

Как проверить датчик ДМРВ на ВАЗ

Самый надежный способ — использование диагностического сканера (хотя бы на уровне ELM-327). Подключаемся к порту OBD и смотрим на компьютере показатели работы расходомера.

Если сканера нет, можно снять основные параметры мультиметром. Чтобы провести диагностику и ремонт ДМРВ ВАЗ 2114 своими руками, необходимо знать распиновку контактов.

Для примера рассмотрим контактную колодку для ВАЗ 2114: современный 8 или 16 клапанный мотор, ДМРВ BOSCH (или его аналог) версии 116.

1. Контакт № 1 нам не потребуется, это датчик температуры воздуха.
2. Контакт № 2 — питание 12 вольт. При нарушении работы бортового регулятора напряжения, датчик расхода воздуха может работать со сбоями.
3. Контакт № 3 — масса.
4. Контакт № 4 — питание электроники ДМРВ, параметр важный, напряжение должно быть стабильным.
5. Контакт № 5 — то самое «плавающее» напряжение, с помощью которого ЭБУ вычисляет объем проходящего через впускной коллектор воздуха.

Проверка питающих напряжений производится на отключенной колодке. Поворачиваем ключ зажигания, двигатель не заводим. Относительно массы замеряем напряжение на контакте № 2 (12 вольт) и контакте № 4 (5 вольт). Это свидетельствует об исправности ЭБУ и целостности проводов с контактами.

Проверка сигнального напряжения на контакте № 5 производится с подключенным разъемом, при включенном зажигании (двигатель не заводим!).

• напряжение в пределах 0,99−1,02 вольта — датчик исправен;
•  напряжение в пределах 1,03−1,05 вольта — скоро потребуется замена;
• более 1,05 вольта — ДМРВ не работает в штатном режиме.

Датчик массового расхода воздуха в отечественных автомобилях

В отечественных автомобилях самая популярная проблема датчиков массового расхода воздуха кроется в системе вентиляции картера двигателя. В данной системе имеется два контура. Один из них предназначен для работы при открытом дросселе, тот, что поменьше, — при закрытом.

Когда дроссель закрыт, картерные газы отсасываются в пространство за дросселем по магистрали диаметром в 1,5 мм. Некоторая часть этих газов движется по магистрали холостого хода и соприкасается с пленочным покрытием резистора датчика.

Также на данный резистор воздействуют колебания газов во впускном тракте. На поверхности резистора скапливаются смолы, и он начинает «врать». Регулятор холостого хода тоже начнет подклинивать и заедать, особенно во время пуска двигателя.

Если специального диагностического прибора для ДМРВ нет, то можно вполне обойтись вольтметром шкалой на 2 В. Между уплотнителем и желтым проводом вводим до упора булавку в контакт. Включаем зажигание и меряем напряжение контакта. В идеале – 0,99 В. Отклонения в 0,03 вольта еще допускаются, но больше уже нет.

Если значение не подходит нам, то менять датчик не спешим. Пассатижами отворачиваем элементы крепления блока, так как они достаточно хитрые, вместо них можно в последующем завернуть обычные, под крестообразную отвертку. Заранее подготовьте аэрозольный очиститель карбюратора, его трубочку греем спичкой и сгибаем под прямым углом.

Отрезаем ее так, чтобы струя била в сторону, а сама трубка была прямой. Вводим ее на глубину примерно 10 мм в верхний канал датчика и моем резистор. Подождем пару секунд и повторим манипуляцию. Ни в коем случае не пытайтесь производить механическую очистку резистора ваточками, палочками и сжатым воздухом.

Проверка ДМРВ

Прежде чем приступать к экспериментам, не поленитесь ознакомиться с руководством по сервисному обслуживанию. Там детально описано, что такое ДМРВ на ВАЗ 2114 и как его заменить.

Ищем датчик. Открываем капот, находим патрубок воздушного фильтра. На нем и располагается ДМРВ, определяющий поток проходящего через фильтр воздуха. Приведу несколько вариантов, как проверить датчик массового расхода воздуха самостоятельно.

• Отключить датчик. Колодку с проводами отсоединить от разъема, нажав на фиксатор, расположенный снизу. Запустить двигатель (1500 оборотов или больше). Отключение ДМРВ контроллер понимает как аварийное состояние и приготовляет топливно-воздушную смесь исходя из того, в каком положении находится заслонка дросселя. Попробуйте проехать небольшое расстояние. Если автомобиль разогнался ощутимо быстрее, это свидетельствует о нерабочем ДМРВ. От себя замечу, что в отключенном состоянии для ЭБУ Я7.2 и М7.9.7. обороты не повышаются!
• Замена прошивки контроллера. Оригинальная прошивка ЭБУ могла быть заменена альтернативной. В такой ситуации мы не знаем, какой алгоритм прописан в ней случай работы в режиме, рассмотренном в первом пункте. Заслонка дросселя имеет упор, под который нужно подложить тонкую пластину (около 1 мм), чтобы поднять обороты. Затем необходимо отсоединить фишку с датчиком. При неисправном датчике двигатель должен заглохнуть. Если двигатель работает, то причина в особенностях прошивки: некорректно прописаны шаги РХХ.
• Измерение напряжения. Тестирование дает хорошие результаты при работе с датчиками Bosch. Понадобится мультиметр. Выбираем режим измерения постоянного напряжения и устанавливаем максимальное значение 2 В.

Схема подключения для ВАЗ 2114 выглядит так:

1. желтый – входящий сигнал;
2. серый с белым – питание на выходе;
3. зеленый – заземление;
4. розовый с черным – вывод к главному реле.

Расцветка может быть другой, но последовательность расположения разъемов та же.

Далее нужно включить зажигание при заглушенном двигателе. Красный (плюсовой) щуп тестера подключить к желтому выходу, черный (минусовой) – к зеленому. Щупы мультиметра вставляются  вдоль указанных проводов напрямую через резиновые уплотнители разъемов без повреждения изоляции. Для профилактики я рекомендую смочить щупы WD-40. Промежуточные соединения или иголки не рекомендуется использовать из-за вносимой ими дополнительной погрешности. Измерить напряжение. Сравнить полученный результат с таблицей:

Только что установленный датчик дает напряжение на выходе 0,996–1,01 В. Со временем оно возрастает. Большее значение означает больший процент износа.

Данные напряжения с датчиков фиксируются бортовым компьютером, их можно просмотреть, выбрав соответствующую группу параметров.

Осмотр и чистка. Крестовой отверткой ослабляем хомут, удерживающий патрубок воздухозаборника. Снимаем гофру и проверяем, есть ли следы масла и/или конденсата внутри нее, а также на внутренней поверхности датчика. В норме их быть не должно. Чувствительный элемент ДМРВ часто ломается из-за попадания на него грязи. Этого легко избежать при регулярной замене воздушного фильтра. Причины попадания масла в ДМРВ:

1. превышен допустимый уровень масла в картере
2. засорен маслоотделитель системы вентиляции

Датчик крепится к патрубку двумя винтами. Откручиваем их рожковым ключом (х10) и снимаем сам датчик. Спереди имеется вход, который должен быть защищен от подсоса неочищенного воздуха кольцевым резиновым уплотнителем. Если его нет или он остался в корпусе фильтра, пыль забивает входную сетку датчика. Ее нужно прочистить, поставить уплотнитель, проверить герметичность и вставить датчик обратно.

Сравнение с исправным датчиком. На личном опыте убедился, что самая точная проверка – установить заведомо рабочий датчик и сравнить поведение двигателя с «родным».

Помимо рассмотренных вариантов, как проверить ДМРВ самим, можно еще обратиться в сервис, где есть специальное оборудование, и провести уже 100% диагностику, например, по методике оценки осциллограммы.

Чем отличаются датчики 037 и 116?

Чем могут отличаться между собой регуляторы этих моделей и можно ли вместо 037 установить 116? Различия между этими контроллерами есть, и дело заключается не в распиновке ДМРВ. Ведь если бы эти модели были одинаковыми, какой смысл был бы давать им разные названия?

Итак, чем отличаются между собой контроллеры и можно ли вместо 037 установить модель 116:

1. Первое отличие, о котором можно догадаться исходя из технических характеристик — это то, что модель 037 при работе может выдавать данные с погрешностью. Разумеется, погрешность в 2.5% не критическая, но она имеет место.
2. Устройство 037 предназначено для установки в автомобили ВАЗ 2111, 2112, 2123, 21214, которые оборудованы контроллерами М 1.5.4, Январь 5.1-5.1.3 и т.д.
3. Что касается модели 116, то ее использование актуально на Ладах 21114, 21124, 21214. Установка этого устройства допускается на Калины и Приоры. Монтаж девайса допускается на авто, обустроены контроллерами М 7.9.7 и Январь 7.2.

Если столкнулись с проблемой неработоспособности устройства, то при замене нужно ставить такую модель, которая уже была установлена. Но стоит учитывать, что 037 — это не распространенный вариант, как 116, так что найти его сложнее. Последний, в свою очередь, является более распространенным, да и стоимость его ниже.

Замена допускается, но специалисты не рекомендуют этого делать. Все потому, что между собой эти устройства различаются по своей тарировке, поэтому в случае замены придется изменять параметры блока управления. А лезть в «мозги» автомобиля можно только, если понимаете, что нужно сделать, и есть минимальный опыт.

Доброго времени суток!

Сабж такой: имеется авто ВАЗ 21140 2004 г.в. с мозгами BOSCH 7.9.7. На нем умер ДМРВ показания бывают 1.02-1.04 в зависимости от случая ну и вторичные признаки: падают обороты при выжиме сцепления до 500-600, повышенный расход топлива (11-12л/100км), затрудненный холодный пуск.

Диагностика ДМРВ

Если аналогичного датчика нет, то существуют другие способы проверить работоспособность расходомера:

• визуальная диагностика;
• проверка во время движения;
• определение соответствия прошивки;
• диагностика тестером.

Визуальный осмотр

Перед тем как проверить устройство этим методом, его надо демонтировать из посадочного места. Для этого от корпуса воздушного фильтрующего элемента отсоединяются патрубки. Изнутри контроллер должен быть сухим, наличие следов моторной жидкости и конденсата не допускается. Зачастую устройство ломается по причине несоблюдения интервалов замены воздушного фильтра, в результате чего грязь остается на чувствительной составляющей. Это приводит к тому, что контроллер выдает некорректные показания.

Если на внутренней полости контроллера имеются следы моторной жидкости, это говорит о высоком уровне давления смазки в силовом агрегате. Причина может заключаться в засорении вентиляции картерного устройства. При проверке необходимо удостовериться в том, что уплотнительный элемент расположен в нужном месте, где устанавливается гофра. Эта часть могла застрять в корпусе воздушного фильтрующего устройства. При данной проблеме в двигателе происходит подсос воздуха, который попадает внутрь с пылью и загрязняет регулятор.

Диагностика в движении

Необходимо отключать штекер с цепью питания от датчика и запускать двигатель, а потом отсоединять колодку. На приборной панели появится индикатор Чек Энджин. Минимальные обороты мотора должны увеличиться до 1500 в минуту. Если двигатель стал работать более стабильно после отключения устройства, это говорит о его неисправности. Датчик необходимо заменять.

Пользователь Игорь Белов рассказал о нескольких методах диагностики расходомера, в том числе о проверке во время движения.

https://youtube.com/watch?v=HO6ITsSSoDY

Соответствие ДМРВ прошивке ЭБУ

Чтобы проверить соответствие прошивки, надо взять пластину толщиной 1 мм и поднести ее под упор заслонки, это приведет к изменению оборотов мотора. Затем производится отключение колодки с проводами от контроллера. Если двигатель машины не остановился, то причина в прошивке микропроцессорного модуля, регуляторе холостых оборотов без расходомера в аварийном режиме.

Проверка ДМРВ мультиметром

Для диагностики производится активация зажигания, но силовой агрегат заводить не нужно. Контактом красного щупа на тестере надо прикоснуться к первому кабелю (желтая расцветка), а черный идет на массу (зеленый контакт). Для соединения не рекомендуется применение острых предметов, поскольку это приведет к появлению погрешности в показаниях. Такой способ диагностики позволит определить уровень напряжения между проводниками.

О состоянии датчика позволят узнать показания:

• от 0,99 до 1,01 В — параметры нового контроллера;
• 1,01 — 1,02 В — регулятор в отличном состоянии, менять не нужно;
• 1,02 — 1,03 В — в целом удовлетворительное состояние устройства;
• 1,03 — 1,04 В — срок эксплуатации контроллера почти исчерпан, скоро потребуется замена;
• 1,04 — 1,05 В — неудовлетворительное состояние датчика, пора менять устройство.

Диагностика тестером может быть выполнена не на всех типах расходомеров. Предварительно диагностический режим мультиметра надо настроить на измерение величины постоянного тока и выставить максимальный параметр в 2 V. К контроллеру подводится четыре кабеля, каждый из которых обозначается определенной расцветкой.

Начиная от ближнего проводника к ветровому стеклу:

• желтый контакт предназначен для вхождения импульса расходомера;
• белый либо серый кабель используется в качестве выходного канала напряжения питания;
• зеленый контакт — это масса или заземление;
• черный кабель, оснащенный розовой полоской, отвечает за выход к основному реле.

Расцветка контактов на ДМРВ может быть разной, но расположение проводов всегда идентичное.

Канал «Простое мнение» рассказал о выполнении диагностики расходомера с использованием тестера.

Современные виды ДМРВ

Обычные современные расходомеры воздуха в машине оснащены двумя платиновыми резисторами (нагревательные металлические нити). Первый резистор полностью экранирован от проходящего мимо него воздуха, второй — находится непосредственно в воздушном потоке. ДМПВ подключен к электроцепи автомобиля. С помощью электричества в датчике и нагреваются оба этих резистора.

Но температура двух резисторов естественно отличается по своему значению, поскольку не экранированный резистор постоянно охлаждается проходящим потоком воздуха. А вот экранированный резистор уже нагревается быстрее и больше. В результате этого в электронный блок управления двигателем поступает информация о двух разных значениях. На основе разницы этих значений блок управления двигателем и определяет ту нужную массу всасываемого воздуха.

Чтобы предотвратить быстрое загрязнение ДМРВ предусмотрена принудительная система очистки. Например, после выключения мотора датчик начинает нагреваться. Благодаря этому он очищается от загрязнений.

Также необходимо сказать, что совсем недавно появился новый вид датчиков ДМРВ. Это, совсем новое поколение расходомеров воздуха использует в себе вместо проволоки так называемую нагревательную пленку. Это тонкая пленка с тонким керамическим слоем.

Новый вид датчиков также и как и старые обычные подключен к электросети автомобиля. Электричество удерживает этот датчик на определенной температуре нагрева. Когда воздух охлаждает датчик, то ему снова приходится за счет тока нагреваться до заданной температуры. Соответственно, чем больше потоков воздуха проходит через датчик, тем больше он остывает.

А из этого соответственно получается, тем больше времени ему необходимо, чтобы восстановить заданную температуру нагрева ДМПВ.

Именно по этому требуемому объему нагрева электронный блок управления двигателем и определяет для себя, сколько воздуха проходит через датчик и какое количество топлива соответственно оптимально подать в камеру сгорания.

Преимущество этого вида датчиков заключается в том, что они уже не требуют той системы очистки с помощью нагрева на высокой температуре.

Характеристика

На автомобилях ВАЗ датчик массового расхода воздуха монтируется между воздушным фильтрующим элементом и шлангом дросселя. На сегодня продукция от производителя Bosch пользуется большой популярностью среди соотечественников. Вне зависимости от того, универсальный это датчик Bosch или, к примеру, свечи зажигания, качество от немецкого производителя всегда может дать фору отечественной продукции. Рассмотрим основные характеристики регуляторов моделей 116 и 037.

116

ДМРВ 116 предназначен для контроля и преобразования воздушного потока, который доходит в мотор, в напряжение. Данные, которые передает регулятор, дают возможность определить режим функционирования силового агрегата и произвести расчет циклового наполнения цилиндров воздушным потоком. Это наполнение осуществляется на установившихся режимах функционирования мотора, которые по своей длительности составляют не более 0.1 секунды.

Рассмотрим технические особенности, которыми обладает ДМРВ Bosch 0 280 218 116:

• регулятор работает по принципу замера расхода воздушного потока;
• устройство выдает точные данные, что обеспечивает оптимальный расход горючего;
• рабочий диапазон варьируется от 8 до 550 кг/ч;
• уровень выходного импульса при замере диапазона от 0 до 100% будет составлять около 0.05-5 вольт;
• что касается питания, то контроллер запитан от электросети транспортного средства, то есть 12 вольт ему достаточно;
• показатель потребления тока составляет около 0.5 ампер;
• регулятор может нормально функционировать в рабочем диапазоне от 45 градусов мороза до 120 тепла;
• ресурс эксплуатации ДМРВ Bosch 116 составляет около 3 тысяч часов.

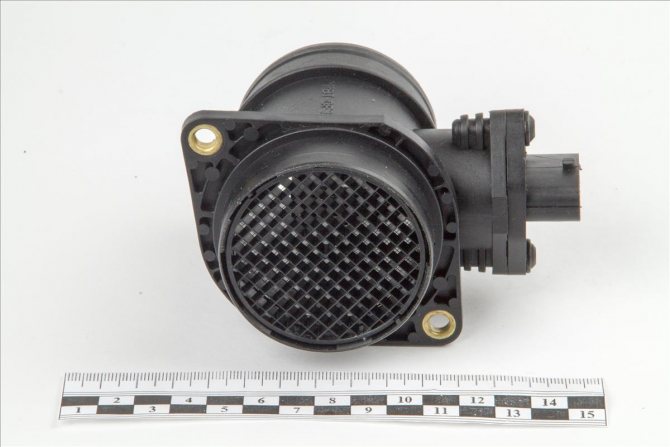

Устройство Bosch 116

037

Что касается ДМРВ 037 от Bosch, то технические особенности, будут схожи. Контроллер состоит из двух основных элементов — рабочего и контрольного, а также нагревательного резисторного устройства. Воздух, который попадает в двигатель, охлаждает один из контроллеров, в то время как электронный модуль осуществляет преобразование разностей температурных режимов регуляторов. В том случае, если датчик 280 218 037 выходит из строя, его опции будет выполнять ДПДЗ.

Как сказано выше, технические особенности у моделей одинаковы:

• рабочий диапазон для нормального функционирования варьируется в районе 8-550 кг/ч;
• при правильной работе контроллер будет выдавать точные данные, благодаря чему возможно достижение оптимального расхода бензина (разумеется, если двигатель работает в нормальном режиме);
• поскольку элемент используется в автомобиле, логично, что он должен питаться от 12 вольт;
• контроллер потребляет около 0.5 ампер тока;
• деталь может нормально работать как при 45 градусах мороза, так и при 120 градусах тепла, это ее рабочий диапазон;
• срок службы составляет не меньше 3 тысяч часов;
• в отличие от модели 116, новый ДМРВ 037 при расчетах может выдавать погрешность, которая составляет 2.5 процента (как в меньшую, так и в большую сторону).

Регулятор модели 0280218037

Методы проверки датчика на работоспособность

Как проверить расходомер своими руками? Есть несколько вариантов диагностики, предлагаем ознакомиться с каждым из них (автор видео — канал Бездельник TV).

Отключение

Для начала нужно попробовать отключить расходомер от питания. Чтобы сделать это, нужно завести двигатель и дать ему поработать какое-то время. Далее, от расходомера нужно будет отсоединить штекер — после этого должен активировать аварийный режим работы мотора. В данном случае расчет объема нужного воздушного потока будет осуществляться в соответствии с положением дроссельной заслонки. Если после отключения вы заметили, что двигатель стал работать более правильно и при этом он стал более динамичным, то однозначно ДМРВ подлежит замене.

Диагностика с помощью мультиметра

Диагностика может быть выполнена с помощью мультиметра, для этого рекомендуем ознакомиться с инструкцией по эксплуатации тестера. Прибор необходимо настроить в режим измерения постоянного напряжения, обычно он маркируется символами DCV либо V.

Чтобы подключение устройства не вызвало сложностей, необходимо точно знать распиновку девайса:

• черно-красный или розовый контакт — это подключение к управляющему модулю;
• зеленый — это земля (заземление, масса), подсоединяется к кузову или АКБ;
• серо-белый контакт — выходное напряжение;
• желтый — используется для подачи тока на вход.

Диагностика мультиметром выполняется так:

1. Для начала тестер следует включить и установить на нем значение напряжения в 20 вольт, а затем щупы от прибора подсоединяются в соответствующим контактам на штекере.
2. Чтобы подключение было более удобным, можно использовать булавки, потребуется две штуки. Каждая из них устанавливается в отверстие с зеленым и желтым контактам. Затем к этим булавкам надо будет подключить щупы прибора.
3. Следующим этапом будет активация зажигания и измерение напряжения. Подробнее о результатах тестирования читайте ниже (автор видео — канал IZO)))LENTA).

На работоспособном девайса уровень напряжения составит в районе 1.01-1.04. Если показания составляют от 1.02 до 1.05 вольт, это говорит о том, что в скором будущем устройство надо будет поменять. Если же полученные показания выше, то расходомер подлежит замене, поскольку он вышел из строя.

Нужно отметить, что в ходе эксплуатации параметр напряжения будет только расти, поскольку изнашиваются резисторные компоненты устройства, а величина сопротивления, соответственно, снижается. Точно определить напряжение можно также с помощью бортового компьютера, если в нем есть соответствующая функция. Для поиска следует зайти в раздел напряжения расходомера и найти значение U.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Очистка расходомера воздуха

Поскольку ремонт ДМРВ производителями не предусмотрен, этот электроприбор считается «расходным». Единого мнения по возможности очистки для восстановления работоспособности не существует, даже среди профессионалов СТО. Если владелец машины все же решил почистить ДМРВ самостоятельно, необходимо учесть нюансы технологии:

• очиститель не должен содержать ацетон, эфир;
• запрещены ватные палочки и сжатый воздух;
• чаще всего применяется WD-40 либо Air Senso Clean производителя CRC;
• после извлечения прибора спрей наносится на него равномерно мощной струей, грязь растворяется и стекает под собственным весом.

Рис. 14 Очистка волюметра спреем

Установка ДМРВ на место возможна после высушивания поверхностей без использования фена.
