Как заменить радиатор отопителя на ваз 2110 своими руками

Признаки неисправности радиатора отопителя Ваз 2110

Ниже приведены пять основных признаков, которые указывают на то, что радиатор отопителя Ваз 2110 неисправен. Понять, что радиатор отопителя пришел в неисправность или вышел из строя, достаточно просто. А вот замена этого радиатора – задача не из простых.

1. Запотевшие стекла. Самым первым признаком неисправности радиатора отопителя является резкое запотевание внутренней поверхности стекол без каких-либо явных причин. Под запотеванием стекол подразумевается не легкое затуманивание кромки ветрового стекла, а обильное образование теплого конденсата по всей площади всех стекол автомобиля.
2. Независимо от того, запотели ли стекла автомобиля вследствие повреждения радиатора отопителя, самый безошибочный признак протекающего отопителя – это появление в салоне приторно-фруктового запаха.Так пахнет охлаждающая жидкость, поэтому этот запах однозначно говорит о ее вытекании. Если такой приятный запах ощущается снаружи автомобиля, загляните под его днище, чтобы выяснить, как много охлаждающей жидкости вытекло на землю.
3. Чрезмерное потребление охлаждающей жидкости автомобилем. Если у автомобиля резко пробудился зверский аппетит к охлаждающей жидкости, а вы не понимаете, по какой причине это произошло, проверьте, не поврежден ли радиатор отопителя. Если не удалось быстро обнаружить утечку, вполне вероятно, что жидкость вытекла в салон из холодной системы, поэтому стекла не запотели, а образовалась лужица. Первым делом следует проверить пол перед передним пассажирским сиденьем. Если пол мокрый и это не мокрые следы от обуви или сумки, значит, все дело в неисправном радиаторе отопителя.
4. Холод в салоне. Низкая температура воздуха в салоне автомобиле – это далеко не всегда признак неисправности радиатора отопителя. Возможно, вышел из строя мотор вентилятора или другой компонент отопителя (и это не может не радовать, поскольку замена некоторых компонентов может обойтись намного дешевле, чем замена радиатора). Но если отсутствие тепла в салоне сопровождается другими признаками, это свидетельствует о проблеме именно с радиатором отопителя.
5. Двигатель горячий, а салон холодный. Заметив, что двигатель перегрелся или продолжает нагреваться, следует обязательно проверить состояние радиатора отопителя. Но имейте в виду, что перегрев двигателя могут спровоцировать многие другие факторы. Если радиатор прекратил подачу тепла в салон автомобиля, но двигатель при этом теплый, выясните, нет ли утечки охлаждающей жидкости в какой-либо другой точке и не возникло ли других неисправностей.

Если двигатель начал перегреваться, следует в ближайшее время выяснить причину и устранить неисправность.

Как снять печку

Снятие печки на новых моделях ВАЗ-2110

Первым делом сливаем старый антифриз. Для этого сбрасывается давление в системе путём вскрытия расширительного значка. Далее находим блок управления зажиганием: за ним спрятана сливная пробка; выкручиваем, ожидаем полного удаления жидкости из устройства.

Радиатор держится на 4 элементах крепежа — винт под передним стеклом, два болта со стороны впускного коллектора. Также имеется гайка рядом с салонным воздушным фильтром — он также подлежит демонтажу. Водитель получает возможность практически беспрепятственно снять радиатор. Но так просто будет только обладателям рестайлинговых десяток (ВАЗ-21103).

Снятие печки на старых моделях ВАЗ-2110

Со «старушками» 1996-2001 г. в. всё сложнее. Водителю придется снять дворники, а также магистраль подачи омывающей жидкости. Лишними будут также декоративная накладка под «лобашом», корпус отопителя, фильтр воздуха в салоне, вентилятор, гибкие шланги подачи тепла. Инженеры АвтоВАЗа явно не хотели, чтобы кто-либо ремонтировал печку самостоятельно. Лишь сняв все описанные детали, автовладелец получит доступ к радиатору отопителя салона.

Быстрый способ

Разозлённые «вазоводы» оказались не пальцем деланы и придумали, как снять печку на ВАЗ-2110 дорестайлингового образца. Также придётся потрудиться, но всё же меньше, чем при стандартном алгоритме.

Объясним, как снять печку на ВАЗ-2110 простейшим способом:

1. Слив тосол и отсоединив все патрубки, демонтируем расширительный бак.
2. Накладка-жабо также помешает, поэтому убираем её.
3. А теперь гвоздь программы: снимаем тормозную педаль вместе с вакуумным усилителем.
4. Перед ремонтником открывается чудесный вид радиатора, и теперь ничто не помешает извлечь его после удаления крепёжных элементов.

Используйте этот «лайфхак», если не хотите провозиться с ремонтом несколько часов.

Замена радиатора печки 2110

Процесс замены описан многочисленными источниками, посвященными ремонту, обслуживанию автомобилей ВАЗ 2110. Работники фирменных СТО обязаны придерживаться технологической последовательности замены радиатора печки, предоставленной заводом – изготовителем. Народные мастера внесли свои изменения. Идеальный случай – составить шпаргалку, пошагово её выполнять, исключая возможность пропуска важных моментов.

Замена радиатора печки старого образца на ваз 2110

Далее представлен вариант такой инструкции:

1. Отключить минусовую клемму аккумуляторной батареи.
2. Слить тосол, используя сливное отверстие моторного блока или через расширительный бачок.
3. Выкрутить винты, убрать накладку, жабо (облицовку рамы ветрового окна принято называть жабо).
4. Демонтировать правую шумоподавляющую защиту.
5. Освободить хомуты, стянуть трубки.
6. Отключить провода вентиляторного электропривода, моторедуктора, электропневматического клапана.
7. Открутить винты, отстегнуть скобы, отъединить переднюю часть корпуса воздухозаборника, кожух печки.
8. Вынуть кожух вместе с вентилятором, уплотняющей шайбой.
9. Отщелкнуть крепежи, извлечь электромотор с вентилятором из кожуха.
10. Вывернуть крепежные винты, отсоединить заднюю часть кожуха.
11. Достать радиатор.
12. Собрать отопительный агрегат, используя обратную последовательность действий.

Замена радиатора печки ваз 2110, описанная десятью строками, может занять целый день. Внимательный автолюбитель, имеющий правильную анатомию рук, терпение, сможет выполнить замену.

Ремонт печки на ВАЗ 2110

В видео и статье разобран вопрос о ремонте печки на ВАЗ 2110. В частности рассмотрен вопрос замены радиатора печки

Обратите внимание, что работы ведутся без полного разбора панели

Пошаговая инструкция

В первую очередь нужно снять утеплитель.

Так вы сможете добраться до корпуса печки, он весь в пластмассе. С одной стороны находится воздушный фильтр, с другой – вентилятор. Нам необходимо заменить радиатор печки, так что снятия утеплителя здесь не хватит.

Далее необходимо снять воздухозаборники и дворники. При снятии воздухозаборника нужно отсоединить шланчик и проводки, которые идут на омыватель.

Также нужно отсоединить шланчик с бачка омывателя – именно это позволит отсоединить все проводки от воздухозаборника. Так вы получаете доступ к пластмассовому корпусу печки.

К сожалению, нам не удалось найти болты, которыми прикручен корпус. Было решено располовинить его, открутив все видимые болты и отщёлкнув защёлки.

Результат:

Осталось отсоединить два шланга, которые идут на печку и шланг с бочка расширителя. После этого печку можно будет вытащить. Перед снятием шлангов слейте тосол! Затем можно приступить и к извлечению радиатора. Для установки вам потребуется новый радиатор, патрубки и тосол. Старые шланги наверняка задубели.

Внимание!

Крышка, под которой установлен радиатор, на защёлках. Не нужно разбирать всю панель.

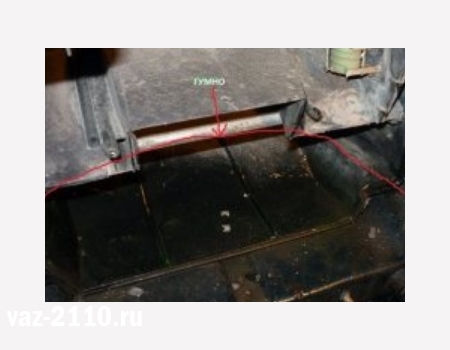

• Расположение защёлок:
• Дело в том, что когда крышка установлена в корпус, защёлок не видно.

Причины плохого обдува ног

Неисправность отопителя

Воздух через салонный фильтр забирается с улицы вращающимися лопастями электромотора отопителя. Через систему заслонок воздух распределяется по воздуховодам и через дефлекторы и нерегулируемые решетки подается в салон.

Воздух, как и любая газообразная среда, стремится пройти по пути с наименьшим сопротивлением. Поэтому логично, что потоки воздуха сначала выходят из центрального и бокового дефлекторов. В последнюю очередь обдуваются ноги водителя и пассажиров. Конструктивно воздуховоды на центральный дефлектор и верхние боковые точки обдува имеют большее сечение, и воздуху по ним пройти значительно легче.

Изначально нужно убедиться, что забору воздуха из атмосферы ничего не мешает. Ведь если воздух будет поступать в недостаточном объеме, то его не будет хватать на подачу ко всем точкам обдува с той интенсивностью, которую рассчитали на этапе проектирования авто.

Проверяем состояние салонного фильтра. Для этого снимаем дворники и жабо. Салонный фильтр находится справа по ходу движения авто под лобовым стеклом. Он закрыт пластиковым кожухом, который крепится четырьмя саморезами. Откручиваем саморезы и извлекаем салонный фильтр. Запускаем двигатель, прогреваем его до рабочей температуры и проверяем работу печки. Если ситуация улучшилась – меняем салонный фильтр и закрываем вопрос.

Вторая распространенная причина – это забитый радиатор отопителя. В этом случае обогрев салона будет слабый, потому что теплый воздух плохо выходит из всех дефлекторов, а не только в ноги. Но дело в том, что при длительной езде первыми начинают промерзать ноги, поэтому и создается впечатление, что проблема в этой части обдува.

Видео: Почему печка не дует в ноги ваз 2111,2110

Диагностируется эта неисправность просто. Находим два патрубка подвода антифриза к радиатору отопителя (резиновые шланги с левой стороны по ходу движения авто). На прогретом двигателе аккуратно прикасаемся поочередно к двум патрубкам при работающей на полную мощность печке. Разница в температуре патрубков должна быть минимальной. Если один патрубок горячий, а второй холодный или еле теплый – промываем или меняем радиатор отопителя.

Проверка работы заслонок

Всего точек выхода воздушных потоков из отопителя на автомобиле ВАЗ-2110 девять:

• центральный дефлектор;
• два боковых дефлектора и две решетки обдува лобового стекла;
• подогрев ног водителя и переднего пассажира;
• два вывода на подогрев ног задних пассажиров.

В идеально работающей системе напора, создаваемого электродвигателем отопителя, достаточно для создания эффективного потока для обогрева ног. Однако со временем в сочленениях воздуховодов образовываются зазоры, заслонки печки ВАЗ-2110 начинают неплотно прилегать к корпусу. Это ведет к распылению воздушного потока. И в итоге к дальним точкам выхода поступает минимальное количество воздуха.

Для начала демонтируйте панель с центральным дефлектором. Она держится на четырех пластиковых фиксаторах. Чтобы ее снять, просто подденьте за одну из сторон каким-либо подходящим предметом, например, плоской отверткой. Будьте осторожны: фиксаторы хрупкие.

Оцените работу заслонки

В более старых авто, с ручным приводом заслонки, обратите внимание на люфты в сопряжениях тяг. Разбитая система тяг не позволит заслонке плотно прилечь к корпусу в крайнем положении, что вызовет подсос воздуха из холодного контура

Исправляется проблема регулировкой заслонки. В механическом приводе есть возможность укоротить тягу за счет подвижного фиксатора на зубчатой тяге или наконечника с резьбой. В процессе регулировки проверяйте соответствие положения переключателя на панели и фактического положения заслонки.

Еще одна причина, по которой печка ВАЗ-2110 не дует в ноги – нарушение в работе блока системы автоматического управления отопителем (САУО) или моторедуктора печки ВАЗ-2110. В этом случае обычно наблюдается недостаточно теплый или вообще холодный воздух от печки, работающей в режиме максимального обогрева. Связано это с некорректным положением заслонки, в которое ее выставляет моторедуктор.

Оцените работу моторедуктора печки ВАЗ-2110. Для этого визуально проконтролируйте, как он закрывает заслонку при переключении режимов. Проще всего это сделать, демонтировав панель с центральным дефлектором. Переведите рукоятку температуры в крайнее положение (например, выставьте минимальную температуру), затем резко переключите в противоположный режим. Заслонка должна полностью перекрыть видимый с позиции водителя канал. Если этого не происходит – проблема заключается в моторедукторе или блоке САУО. Проверьте исправность моторедуктора и блока.

Замена микромоторедуктора

Для выполнения замены элемента вам потребуется выполнить несколько не особо сложных мероприятий. Потому вовсе не обязательно обращаться на станции технического обслуживания и платить за их услуги большие деньги.

1. Первым делом снимите жабо.
2. Далее демонтируется вакуумный усилитель тормозов.
3. После этого нужно еще снять педальный узел.
4. Теперь приступаем к демонтажу старого микроредуктора вместе с пластиковым компонентом.
5. На место сектора заслонки следует установить новый микромоторедуктор. Там вы увидите аналогичный квадрат.

Расположение устройства

Практика показывает, что для замены микроредуктора не требуются особые навыки, много времени и чрезмерные усилия. Однако аккуратность соблюдать никогда не забывайте.

А вот для того, чтобы установить заслонку вашего микромоторедуктора, потребуется пригласить помощника.

1. Сначала подключаются контакты на новый микроредуктор, то есть моторчик.
2. Проворачивая против часовой стрелки заслонку, вы тем самым включаете подачу холодного воздуха.
3. Включите зажигание и поверните датчик системы управления печкой (САУО) в положение непосредственно напротив синей точки регулятора.
4. Либо можно сделать наоборот, то есть проверить микро моторедуктор, установив датчик напротив красной точки, а заслонку повернуть до упора по направлению часовой стрелки.
5. Микроредуктор проворачивается несколько больше требуемого, потому для правильной установки рекомендуется использовать специальный смазочный материал для квадрата.
6. Установите моторчик таким образом, чтобы отверстия для саморезов совпадали.
7. Вот теперь нужна помощь вашего товарища, поскольку его задачей будет прокручивать регулятор температуры и одновременно с этим надавливать на моторчик внутрь.
8. Если квадратны совпадут, можно считать замену микромоторедуктора успешной. Теперь воздух должен поступать необходимой вам температуры внутрь салона.
9. Не переживайте, если квадрат заходит не на всю длину используемой заслонки. Это нормальное явление, когда моторедуктор заходить примерно на треть. Такая установка никак не повлияет на работоспособность системы.
10. Теперь остается вернуть саморезы на место и несколько раз покрутить микроредуктор — от синей метки к красной, и в обратной последовательности.
11. Эти манипуляции позволят печке запомнить, какой рабочий диапазон имеет новый редуктор. Потому с его работоспособностью в будущем проблем не возникнет.

Если все сделать аккуратно и в соответствии с инструкцией, при поворотах заслонки микромоторедуктора вашей печки не будет вставать в требуемое положение. Включив устройство в режиме со значком «А», контроль и регулировка будут осуществляться в автоматическом режиме — с погрешностью не более 2 градусов.

Установка

Для установки моторедуктора вам потребуется определенный набор инструментов, в которых входят:

• Рожковый ключ на 10 миллиметров;
• Крестовая отвертка;
• Гаечные ключи.

Не переживайте, если в вопросах самостоятельного ремонта автомобиля вы новичок. В замене моторедуктора нет ничего сложного.

1. Извлеките стеклоочистители из предохранителя, чтобы получить доступ к устройству. Для этого нужно демонтировать контактную гайку, после чего освободить жабо.
2. Перед вами откроется доступ к саморезам.
3. По бокам жабо откручиваются две гайки, а затем извлекается из отсека электромотора редуктора резиновый уплотнитель.
4. Отключите трубопровод жабо заслонки путем его отсоединения.
5. Демонтируйте саморезы, которые держат терморадиаторы редуктора.
6. Моторчик располагается слева в отеке редуктора заслонки, прямо возле тормозного усилителя.
7. Далее нужно открутить нижний крепежный винт и снять электромоторчик.
8. Выполнять сборку заслонки следует строго в обратной последовательности. Причем делать это только после того, как была произведена установка моторедуктора.

Проверка функциональности

Проверка элемента заключается в проведении следующих мероприятий:

• Первым делом установите левую ручку на позицию синей точки;
• Подождите около 15 секунд;
• Запустите двигатель;
• Отключите контролер от разъема Х1 и измерьте сопротивления на двух контактах — Х1.4 и Х1.1.

В зависимости от типа контроллера, показатели должны быть соответствующими.

Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

 Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и — через перекрываемые заслонками дефлекторы — к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара — на уровне коленей, другая — у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

 Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения — 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Детали отопителя (ВАЗ 2110 2111 2112): 1 — электропневматический клапан; 2 — передний корпус воздухозаборника отопителя; 3 — водоотражательный щиток воздухозаборника; 4 — клапан управления заслонкой рециркуляции; 5 — заслонка рециркуляции воздухозаборника; 6 — задний корпус воздухозаборника отопителя; 7 — заслонка канала отопителя; 8 — заслонка управления отопителем; 9 — радиатор; 10 — кожух радиатора отопителя; 11 — штуцер пароотводящего шланга; 12 — штуцер подводящего шланга; 13 — штуцер отводящего шланга; 14 — электродвигатель отопителя с вентилятором; 15 — корпус электродвигателя; 16 — опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 — микромоторедуктор привода заслонки; 19 — резистор; 20 — крышка кожуха отопителя.

 Радиатор отопителя (печки) установлен под панелью приборов горизонтально, в пластмассовом кожухе, и состоит из двух пластмассовых бачков (левый — с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок, через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор.  В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости через радиатор печки, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы при пуске (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана. Управление отопителем осуществляется по командам от электронного блока управления.

Что такое термостат?

Термостат сам по себе является важной деталью в системе охлаждения двигателя. Он предназначен для того, чтобы бы двигатель охлаждался согласно его потребностям.

Например, вы запустили двигатель «на холодную», потом при градусах от 80 до 90 открывается большой круг и жидкость попадает в радиатор и начинает охлаждать двигатель более интенсивно, чем по малому кругу.

Например, вы запустили двигатель «на холодную», потом при градусах от 80 до 90 открывается большой круг и жидкость попадает в радиатор и начинает охлаждать двигатель более интенсивно, чем по малому кругу.

Сам по себе термостат состоит из:

1. Корпус.
2. Внутренний отсек.
3. 2 патрубка клапанами.
4. «Сердцевина». Термоэлемент (порошки меди, смесь гранулированного воска, графита и алюминия в специальной пропорции).
5. Клапаны.

Как выявить поломку?

Двигатель начинает перегреваться или не доходить до рабочей температуры — это основные два критерия неисправного термостата.

Но существуют и вспомогательные признаки: остутствует тепло в салоне при похолодании, снижение динамических показателей (мощность, скорость) повышенный расход топлива (о паспортных нормах расхода здесь).

Расположение радиатора печки ваз 2110

Обогревательное оборудование ВАЗ 2110 выполняет две основные функции: приготовление, раздача тепла.

Подготовкой занимается тепловой блок, называемый по-простому печка. Он располагается под капотом со стороны дворников.

Радиатор занимает горизонтальное местоположение под панелью. Контроллер поддерживает скорость поступления, температуру теплоносителя, руководствуясь позицией регуляторов приборного щитка, информацией потолочного датчика.

Место нахождения радиатора печки

Левый край синего сектора одного указывает на закрытую заслонку, правый край красной полосы соответствует открытому состоянию. Вторая рукоятка устанавливает режимы работы вентилятора.

Распространяют тепло салонные воздуховоды. Верхние сопла обдувают ветровое стекло, стекла передних дверей, размещаются по краю приборной доски. Нижние каналы направлены под ноги водителю, пассажирам.

Меняем радиатор печки на ВАЗ 2110

Радиатор печки ВАЗ 2110, как и другие запчасти автомобиля в период эксплуатации транспортного средства, может выйти из строя и обогрев салона в холодную погоду станет не возможным.

В таком случае вышедший из строя радиатор отопителя необходимо снять и поменять на новый, либо реставрировать уже потекший.

Прежде чем приступить к описанию снятия и замене радиатора печки ВАЗ 2110 хочется отметить, что разбирать торпеду в салоне автомобиля нет необходимости, так как все работы производятся в подкапотном пространстве.

На автомобилях ВАЗ 2110 выпущенных до сентября 2013 года устанавливались радиаторы печки старого образца. После сентября 2013 года АвтоВАЗ начал комплектовать свои «десятки» радиаторами отопителя нового образца. Разница снятия и установки этих деталей не значительна, так что описания процесса снятия радиатора печки ВАЗ 2110 будет изложен сразу для радиаторов старого и нового образца.

Если вы обнаружили, что нижнее пространство со стороны водителя и переднего пассажира в салоне автомобиля стало влажным или на коврике для ног появилась лужа, проверьте на запах образовавшуюся жидкость. Если обнаружится, что это антифриз или тосол, то это является признаком потекшего радиатора печки ВАЗ 2110, который нужно будет заменить.

Также подтекание радиатора печки можно определить по потекам в районе корпуса отопителя в подкапотном пространстве.

Меняем радиатор печки на ВАЗ 2110

Инструкция по снятию радиатора печки ВАЗ 2110

Прежде чем приступит к снятию радиатора отопителя, подготовьте следующие инструменты и запасные части.

1. Крестовая отвертка
2. Пинцет (для снятия защелок в труднодоступных местах)
3. Четыре металлических хомута
4. Ну и конечно необходимо купить новый радиатор печки ВАЗ 2110 (старого или нового образца, в зависимости от того какой установлен на вашем автомобиле) О том как выбрать радиатор отопителя ВАЗ и какой радиатор печки лучше читайте в этой публикации.

1. Прежде чем приступить к демонтажу, необходимо слить охлаждающую жидкость с блока цилиндров двигателя. Для этого откройте крышку расширительного бачка и за модулем зажигания откручиваем сливной болт, предварительно установив под двигателем чистую пятилитровую плоскую емкость.

После того как жидкость стекла снимаем резиновый уплотнитель в задней части подкапотного пространства, который находится на ветровой накладке, а затем откручиваем крепления и вынимаем жабо.
Далее снимаем пластиковую ветровую накладку, предварительно открутив пять винтов и по краям две гайки на 10
Под ней находится шланг омывателя лобового стекла, который разъединяем и отводим в сторону. Затем открутив крепления стеклоочистителей, снимаем их и вынимаем накладку ветровика. После этого имеем доступ к корпусу печки.

Меняем радиатор печки на ВАЗ 2110

Для того чтобы разъединить половинки корпуса и заменить радиатор печки необходимо снять металлические зажимы, которые при установке необходимо заменить на новые, так как в процессе эксплуатации автомобиля оны ржавеют и приходят в негодность.

Меняем радиатор печки на ВАЗ 2110

Также придется снять воздушный фильтр салона, предварительно открутив винты крепления на корпусе печки
Теперь необходимо отключить вентилятор печки, для этого разъединяем плюсовой разъем и откручиваем минусовую клемму от двигателя (необходимые соединения указаны на фото)
С тыльной стороны края верхней крышки корпуса имеется три самореза, которых также на нужно открутить иначе крышку вам не снять.
После снятия передней и задней крышки отопителя ВАЗ 2110 вместе с вентилятором печки, а также корпуса воздушного фильтра салона можно приступить к демонтажу самого радиатора печки. Ослабив хомуты крепления шлангов подачи и обратки охлаждающей жидкости, а также пароотводящей трубки снимаем потекший радиатор.

Меняем радиатор печки на ВАЗ 2110

Очистив от пыли и мусора внутренние и наружные поверхности печки ВАЗ 2110 в обратной последовательности устанавливаем новый радиатор отопителя.

Важно помнить! Вовремя сборки печки ВАЗ 2110 следите за тем, чтобы корпус отопителя стал на свое место, в противном случае могут возникнуть проблемы в управлении заслонки и окажется, что печка не греет.

Какой радиатор отопления выбрать?

Основным источником тепла в салоне автомобиля является радиатор, который современными производителями выпускаются из двух материалов — это медь или латунь, и алюминий. Какой радиатор печки лучше — медный или алюминиевый на ВАЗ 2110 – 2112, предстоит выяснить, так как от этого выбора зависит не только эффективность работы отопителя, но и комфортное управление автомобилем в зимнее время.

Плюсы алюминиевого радиатора

Чтобы выяснить, какой лучше радиатор отопителя ставить на семерку, проведем сравнительную характеристику. Для этого нужно выяснить все достоинства и недостатки двух видов теплообменников печки. Для начала разберемся, какие плюсы и минусы есть у алюминиевых агрегатов, которые с завода установлены на классику.

1. Стоимость — это одно из основных достоинств таких устройств, так как именно из-за низкой цены многие выбирают модели из сплава алюминия. Разница в цене между медными (латунными) и алюминиевыми устройствами может достигать двух раз.
2. Большой выбор — эти модели являются более популярными, несмотря на некоторые их недостатки. Причиной этой популярности является их цена, однако часто приходится убеждаться в том, что лучше купить медный агрегат для печки. Из достоинств еще нужно отметить теплоотдачу, однако практика показывает, что показатели отдачи тепла значительно уступают латунным устройствам.

Плюсы медных радиаторов печки Ваз 2110 – 2112

Теперь выясним, чем медный радиатор печки лучше алюминиевого. К достоинствам этих агрегатов относятся:

1. Тепловая проводимость — даже если учитывать тот факт, что медные только называются такими, так как в их составе латуни гораздо больше чем меди, они имеют высокие показатели теплопроводности. Именно этот показатель является основополагающим при выборе теплообменника, от которого можно получить больше тепла для обогрева салона.
2. Простота ремонта — при малейших механических повреждениях их можно отремонтировать в домашних условиях. Причем после проведения спаечных работ, агрегат может прослужить большой промежуток времени (что также зависит от качества выполнения спайки). Весь радиатор целиком изготавливается из без применения пластмассы.
3. Не только пластины изготавливают из меди, а точнее сплава латуни, но еще и сам корпус также делается из аналогичного материала. Это большое преимущество, ведь за счет такой конструкции, повышаются эксплуатационные параметры.

Инструкции по установке нового отопителя

Новый образец

«Новый» радиатор имеет следующие крепления: гайка возле фильтра, винт на нижнем торце лобового стекла и две гайки, расположенные над впускным коллектором. Если на вашем автомобиле установлена система для обогрева стекол, то нужно демонтировать расширительный бачок. Фильтр печки тоже нужно снять и заменить при необходимости. Снимаем её, открутив для этого 4 самореза, а затем достаем фильтр. Теперь замена радиатора печки ВАЗ 2110:

Стрелки указывают на крепления, которые нужно снять для доступа к радиатору.

1. Отопитель нового образца не цельный – он собран из двух половин. Они соединены при помощи трех саморезов. Два самореза можно обнаружить на лицевой стороне радиатора печки, а третий – под шлангом, который идет к вентилятору отопителя. Отыскать шланг не составит труда – он имеет Г-образную форму.

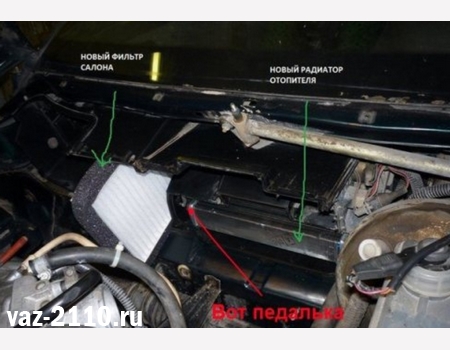

Местонахождение радиатора под капотом автомобиля.

Снятие креплений выполнено, идем дальше. При демонтаже отопителя могут возникнуть проблемы, поэтому здесь нужно остановиться. Чтобы снять левую часть, нам нужно крепко взяться за неё левой рукой, а правой, соответственно, за правую половину. Теперь надавливаем на отопитель и приподнимаем обе части вверх. Правая часть снимается проще – её нужно просто отвести вправо с усилием.

Правая часть радиатора печки. Её нужно разобрать ещё на 2 части.

Демонтируем обе части, затем через отверстие шумоизоляционного щитка выводим пароотводящий шланг.
Если левая половина отопителя цельная, то правая снова разделяется на две части. В качестве креплений установлены металлические скобы. Нам нужно демонтировать их вместе с уплотнителем. После этого правая часть сама разложится. Теперь к заслонке открылся проход. Её лучше тоже заменить, идеальный вариант – алюминиевая обклеенная.

Разобранная правая часть радиатора. Крепятся части друг к другу при помощи стальных скоб.

После этого можно устанавливать новую деталь по тому же принципу.

Для справки: жидкости должно быть около 4 литров. Осмотрите антифриз: если он относительно прозрачный, то его можно залить повторно в новый радиатор печки.

Старый образец

1. Выполняем все шаги по сливу охлаждающей жидкости. Теперь нужно снять уплотнитель, установленный в ветровой накладке – при желании его тоже можно поменять. Затем следует убрать и саму накладку, которая называется «жабо». Крепится она при помощи винта, расположенным под главным тормозным цилиндром. Выкручиваем его.

Стрелки указывают на жабо. Нам нужно снять её.

Основной винт, который держит жабо. Его следует выкрутить.

Далее нужно открутить 4 крепления верхних фиксаторов. Шланги и провода держатся за счет двух хомутов – снимаем их.

4 крепления, которые нужно снять.

Теперь следует отключить минусовую клемму аккумуляторной батареи – стандартная процедура при ремонте и обслуживании. Переходим к левой части жабо, её держат 2 винта. Откручиваем их и выдвигаем жабо на себя. Важно: полностью жабо не должно выйти.

Вытаскиваем минусовую клемму аккумулятора. Это нужно сделать для обеспечения безопасности.

Следующий шаг – демонтаж накладки ветрового стекла. За ней находится датчик уровня антифриза – отсоединяем штекер от него и достаем шланг горячего воздуха. Он идет из расширительного бачка.

Омывательный шланг, иногда его сложно найти под капотом.

Теперь нужно снять шланг омывателя, который крепится на лобовом стекле четырьмя винтами. Демонтируем зажимы корпуса отопителя, стеклоочистители и накладку.

Стрелки указывает на крепления, которые нужно снять.

Перед нами должен фильтр. Он тоже снимается. В итоге нужно демонтировать шланги подачи и отвода пара, корпус фильтра, обратку антифриза и заднюю часть вентилятора (он есть не на всех автомобилях ВАЗ 2110).

Крепления воздушного фильтра. После демонтажа фильтра можно приступать к установке нового радиатора.

Готово, осталось только поменять радиатор печки. Работа выполняется в обратной последовательности.

Замена радиатора отопителя салона ВАЗ 2110, 2111, 2112

Сливаем остатки антифриза, выкрутив болт

Отсоединяем хомута и снимаем патрубок

Демонтируем уплотнитель

Избавляемся от шумоизоляции моторного отсека

Откручиваем все болты и снимаем полностью

Отсоединяем питание вентилятора салона

Снимаем пластиковую обшивку

Удаляем крепежные клипсы и снимаем переднюю крышку

Откручиваем крышку салонного фильтра

Снимаем блок с вентилятором

Откручиваем и демонтируем крышку салонного фильтра

Снимаем сам радиатор отопителя

Очищаем освободившееся пространство, сушим, устанавливаем новый радиатор отопителя салона. Собираем в обратном порядке.

После данной работы вы будете поражены насколько быстро и сильно прогревается салон автомобиля. Кроме того исчезнет течь антифриза.

Снятие и замена обшивки потолка ВАЗ 2113, 2114, 2115 своими руками

Рекомендуем посмотреть другой способ замены радиатора отопителя салона на ВАЗ 2110, 2111, 2112 на видео ниже.
