Предохранители на ниссан альмера н16 что за отвечает

Что делать, если на ниссан альмера не работает омыватель стекла

Проблемы с системой в этой модели машины делятся на два типа. Они бывают:

• электрическими;
• механическими.

Каждая поломка имеет свой метод устранения. Если это произошло по механическим причинам, то отремонтировать можно следующим образом:

1. В том случае, когда замерзла жидкость, автомобиль загоняется в отапливаемое помещение (или хотя бы туда, где температура будет больше нуля). После этого закрывается крышка капота и прогревается мотор. Рекомендуется залить новую «незамерзайку».
2. Если соскочил шланг, то его достаточно просто поставить обратно на место.
3. При проворачивании вала моторчика средство для чистки стекол просто перестанет поступать в жиклеры. Здесь остается только поменять механизм.
4. Бывает, что причина непоступления жидкости в пережатом шланге. Можно посоветовать заменить или расправить его.
5. Забитые жиклеры легко прочищаются. Здесь может помочь продувка сжатым воздухом.
6. Не исключается банальный износ деталей. В таком варианте проводится замена новым аналогом.

Проверка уровня жидкости в бачке стеклоомывателя

Заглянем в моторный блок

Пространство под капотом представлены другими «защитниками». Их список достаточно обширен: элементы предохраняют многочисленные системы автомобиля — от аккумуляторной батареи и генератора до пробки горловины омывателя в бачке стекла.

Все они расположены в пространстве между самим аккумулятором и двигателем. Графически та же схема предохранителей в ниссан альмера классик будет выглядеть следующим образом:

Рис. 4. Схема предохранителей в моторном блоке.

Схема для ниссан альмера n16 включает в себя и реле. Потребители помощнее подключаются через реле (в числе фары, топливный насос, двигатели вентиляторов).

Рис. 5 Реле в моторе.

Эти элементы расположены в левой стороне от двигателя. Каждый из них имеет свой функционал:

R1 — вентилятор (задействован радиатор от охладительной системы);

R2 — передние «противотуманки»;

R4 — сигнал для рулевого колеса;

R5 — вентилятор радиатора;

R6 — свет для фар и в салоне;

R7 — функционал стартера.

Блок предохранителей Альмера N16 в салоне

Салонный монтажный блок Ниссан Альмера Н16 состоит из комплекса предохранителей и реле. Для него отведено место в левой нижней части передней консоли со стороны водительской двери. Блочок закрыт крышкой, которая открывается как на перчаточном ящике.

Релейная часть выполнена семью элементами. Четыре из них расположены на лицевой стороне:

• R1 – передние фары;
• R2 – комплекс управления дроссельным узлом;
• R3 – электропривод стекол;
• R4 – задние противотуманки.

Оставшиеся три расположены с тыльной стороны блока:

• R1 – система зажигания;
• R2 – нагнетатель мотора;
• R3 – вспомогательное оборудование.

Предохранители имеют следующие зоны ответственности:

• 1 – электрический привод боковых зеркал;
• 2 – стоповые огни;
• 3 – розетка;
• 4, 6, 26 – используется для дополнительного оборудования;
• 5 – поворотники, световое оповещение аварийной остановки;
• 7 – обогрев заднего стекла;
• 8 – лямбда-зонд;
• 9, 10, 12 – подсветка панели приборов, бардачка, центральной консоли, система питания приборной панели;
• 11 – АКПП;
• 13 – освещение салонного пространства;
• 14, 16 – вентилятор отопительного комплекса и кондиционера;
• 15 – кондиционер;
• 17 – инжектор;
• 18 – подушки безопасности;
• 19, 24 – вспомогательное электрооборудование;
• 20 – электронный блок управления мотора;
• 21 – система запуска;
• 22 – прикуриватель;
• 23, 32, 33, 34 – не задействован;
• 25 – дворники;
• 27, 28 – омывающий комплекс переднего и заднего стекла;
• 29 – насос подачи топлива;
• 30 – приборы учета скорости, оборотов и температуры двигателя, уровня топлива;
• 31 – ABS.

Указанные предохранители оснащены плавкими вставками на следующие номинальные токи:

• 7.5А – 4, 26,
• 10А – 1, 2, 6, 8-13, 15, 17, 18, 20, 21, 30, 31;
• 15А – 3, 5, 14, 16, 22, 27, 28, 29;
• 20А – 7, 19, 24, 25.

Ниссан альмера классик предохранители и блоки реле с описанием назначения. Предохранитель прикуривателя

Одни относят Nissan Almera Classic к третьему поколению альмера, другие к рестайлинговой модели 2 го поколения. В обоих вариантах есть своя правда.

Так как она создана на платформе предыдущего поколения, но имеет доработанный кузов с маркировкой B10 и измененную систему подвески. Разрабатывалась специально для России. Годы выпуска: 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013.

Мы предлагаем ознакомится с описанием блоков предохранителей и реле ниссан альмера классик, а так же их фотографиями, схемами и расшифровкой элементов.



Места расположения блоков

В данной модели предусмотрены 3 блока с предохранителями и реле. Основной находится в салоне, два других в моторном отсеке.

Схема

Блок в салоне альмера классик

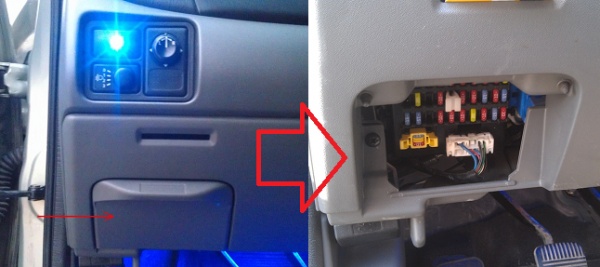

Он расположен в панели приборов с левой стороны, за небольшим ящиком.

Схема

Описание

1	15А Электродвигатель отопителя
2	15А Электродвигатель отопителя
3	Резерв
4	10А Указатели поворота
5	10А Комбинация приборов и фонари света заднего хода
6	10А Анти блокировочная система тормозов
7	20А Стеклоочистители
8	10А Обогрев передних сидений
9	15А Топливный насос
10	10А Дополнительные потребители
11	20А Обогрев заднего стекла
12	Резерв
13	10А Фары
14	10А Форсунки системы впрыска топлива
15	10А Комбинация приборов, часы
16	15А Прикуриватель
17	10А Наружные зеркала заднего вида
18	10А Плафон освещения салона
19	15А Замки дверей
20	10А Стоп-сигналы
21	10А Автомагнитола
22	10А Система управления двигателем
23	10А Подушки безопасности
24	10А Кондиционер
25	10А Система управления автоматической коробкой передач
26	10А Система зажигания

За прикуриватель отвечает предохранитель номер 16 на 15А.

Реле лицевой части

1. реле стеклоподъемников;
2. реле заднего противотуманного фонаря;
3. реле центрального замка

Реле тыльной стороны

1. реле системы кондици­онирования;
2. 1-е реле зажигания;
3. 2-е реле за­жигания;
4. реле дополнительного оборудования.

Блок с предохранителями

Он расположен с левой стороны от аккумуляторной батареи.На крышке будет нанесена актуальная схема с описанием.

Общая схема

Назначение

1. Резерв
2. Резерв
3. Резерв
4. 15А Звуковой сигнал
5. 15А Дроссельная заслонка
6. 10А Габаритные огни
7. 10А Система управления двигателем
8. Резерв
9. 15А Катушки зажигания
10. 30А Цепь замка зажигания
11. 20А Антиблокировочная система тормозов
12. 20А Антиблокировочная система тормозов
13. 20А Антиблокировочная система тормозов
14. 65А 1-й главный предохранитель
15. Резерв
16. Резерв
17. 15А Обогрев ветрового стекла
18. 5А Антиблокировочная система тормозов
19. 10А Задний противотуманный фонарь
20. 20А Комбинация приборов
21. 15А Противотуманные фары
22. 15А Дальний свет фар
23. 15А Ближний свет фар
24. 100А Генератор
25. 30А 1-й электродвигатель вентилятора радиатора
26. 30А 2-й электродвигатель вентилятора радиатора
27. 30А Стеклоподьемник
28. Резерв
29. 65А 2-й главный предохранитель

Количество элементов и их номинал может отличатся от данной информации и зависит от года выпуска и электро оснащенности вашей альмеры классик.

Блок с реле

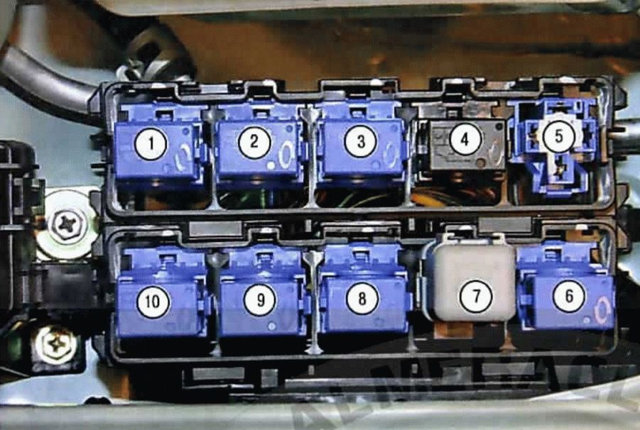

Он находится возле правого крыла машины, рядом с бочком омывающей жидкости.

Фото — схема

Расшифровка

1	Реле ближнего света фар
2	Реле противоугонной сигнализации
3	Реле дальнего света фар
4	2-е реле вентилятора радиатора
5	Диагностический разъем ABS
6	1-е реле вентилятора радиатора
7	Реле звукового сигнала
8	Реле кондиционера
9	Реле автоматической коробки передач
10	3-е реле вентилятора радиатора

Не та модель или не те схемы? Узнайте больше тут либо задавайте вопросы в х.

Расположение и электросхема

В автомобиле Ниссан Альмера классик n16 находится несколько блоков предохранителей, отвечающих за функционирование электрического оборудования. Один из них расположен в салоне авто, о другие два — в моторном отсеке. На лицевой стороне БП, находящемся в салоне транспортного средства, установлено несколько плавких предохранителей (далее — ПП) и реле. С другой стороны устройства находится еще три основных реле.

В моторном отсеке находятся два БП. В одном из них расположены реле, а в другом — только плавкие устройства. Ниже представлены схемы всех трех блоков, а также описание предохранителей в них.

БП в салоне

Схема расположения плавких предохранителей на БП, установленном в салоне автомобиля

За что же отвечают эти элементы? Ниже приведена таблица с обозначением каждого ПП.

Таблица обозначения каждой детали блока, расположенного в салоне авто

Также вы могли заметить несколько реле, предназначение которых не описано в таблице. Их следует выделить отдельно, так как реле предназначены для более мощных потребителей напряжения.

Номер	Предназначение
R1	Этот компонент обеспечивает работоспособность ламп фар головного света, то есть оно отвечает как за ближний, так и за дальний свет.
R2	Второй по номеру компонент обеспечивает функционирование дроссельной заслонки. При его выходе из строя работа авто будет некорректной или невозможной.
R3	Отвечает за функционирование электрических стеклоподъемников.
R4	Обеспечивает работоспособность ламп задних противотуманных огней.

Что касается устройства под номером 22, отвечающего за работоспособность прикуривателя. В моделях Ниссан Альмера классик n16 выход из строя прикуривателя является часто встречаемой проблемой. Ее даже можно назвать болезнью, поскольку с этой неисправностью сталкиваются многие автомобилисты.

Если вы заметили, что прикуриватель не работает, то для начала проверьте работоспособность предохранителя. Возможно, проблема заключается именно в нем. Однако, многие автовладельцы эксплуатируют свой прикуриватель в качестве источника питания для различных потребителей электроэнергии. В частности, это могут быть видео-регистраторы, специальные освежители воздуха, DVD-проигрыватели и ноутбуки.

Разумеется, даже с преобразователем напряжения прикуриватель просто не в состоянии справиться с такой задачей. Так что если из строя вышел именно ПП, то можете считать, что вам повезло. В противном случае вам придется менять прикуриватель, еще хуже, если из-за этого перегорит сам монтажный блок.

Как вы помните, в начале статьи мы упомянули о том, что с обратной стороны БП, который находится в салоне авто, также есть несколько реле. Если блок полностью демонтировать, то реле будут выглядеть примерно так, как показано на фото.

Три реле, расположенные с обратной стороны монтажного БП в салоне авто

Номер	Предназначение
R1	Обеспечивает функционирование катушки зажигания. При выходе его из строя старт мотора будет невозможен.
R2	Отвечает за работу нагнетателя двигателя.
R3	Это устройство обеспечивает работу дополнительных питателей напряжения, то есть, по сути, всех электроаксессуаров.

БП в моторном отсеке

Сначала рассмотрим схему и описание БП с плавкими устройствами, который находится в моторном отсеке между аккумулятором и двигателем.

Схема БП, расположенного в подкапотном пространстве, между аккумуляторной батареей и двигателем внутреннего сгоранияОписание компонентов БП, установленного в моторном отсеке, между аккумуляторной батареей и двигателем

Далее будет описана схема монтажного блока с реле, который установлен там же, в моторном отсеке, только слева от двигателя, если стоять лицом к капоту.

Схема реле, установленных в блоке, который находится в подкапотном пространстве, слева от двигателя

Номер	Предназначение
R1	Отвечает за работу третьего реле вентилятора радиатора охладительной системы.
R2	Без этого элемента будет невозможна работа ламп передних противотуманных фар.
R3	Этот компонент отвечает за функционирование кондиционера.
R4	Реле сигнала рулевого колеса.
R5	Также обеспечивает работоспособность вентилятора радиатора.
R6	Отвечает за функционирование всех фар и света в салоне транспортного средства.
R7	От этого реле зависит работа стартера.

Это интересно: Где находится салонный фильтр ниссан альмера классик: излагаем обстоятельно

Ремонтные мероприятия

В Ниссан Альмера имеется сразу несколько блоков, которые содержат либо сами предохранители, либо реле, либо и то, и другое. Стоит отметить, что вне зависимости от того, «Классик» у вас или «N16», ниже приведённая информация актуальна в любом случае.

Итак, давайте рассмотрим то, как добраться до блоков предохранителей в Альмере:

Первый блок находится в салоне автомобиля. Он расположен за снимаемой крышкой передней панели со стороны водителя.

Второй и третий приборы расположились под капотом. Первый блок находится рядом с АКБ и представляет из себя «чёрный ящик», второй – с левой стороны от мотора (где правое крыло). Стоит отметить, что устройство, расположенное рядом с аккумулятором, содержит предохранители, а другое только реле.

Подкапотный блок предохранителей Ниссан Альмера N16 и Классик – расположение:

Добравшись до нужного для вас блока, можно начать ремонт. Однако стоит учитывать ряд обязательных к соблюдению мероприятий в данном процессе:

Прежде чем «лезть» в электричество, заглушите мотор, выключите зажигание и отключите клеммы АКБ.
Демонтировать весь пластик важно очень осторожно, чтобы не повредить
Особое внимание уделите самому блоку, так как нанеся ему механическое повреждение можно вывести его из строя.
Заменяйте предохранители на идентичные, то есть новые элементы должны быть строго для вашей марки авто и с таким же номиналом силы тока.
Закончив ремонт, соберите всё в первоначальное состояние, соблюдая все меры осторожности и аккуратности.. Внимание! Бывает, что после замены перегоревшего предохранителя он почти сразу же перегорает снова
В такой ситуации необходимо проводить диагностику всей электроцепи и искать проблему в другом узле

Внимание! Бывает, что после замены перегоревшего предохранителя он почти сразу же перегорает снова. В такой ситуации необходимо проводить диагностику всей электроцепи и искать проблему в другом узле

Внешний вид

Такое миниатюрное устройство стандартно представляет собой несколько соединенный между собой пластин. Весь корпус обычно покрыт органически стеклом. Изготовление может идти из разных материалов, но общим является то, что между ними вставлен способно легко расплавиться элемент (последний как раз и входит в состав общего замкнутого электрического контура).

Проверка предохранителя на работоспособность.

Итак, есть подозрение, что ниссан альмера н15 (н16) не заводится из-за перегоревшего предохранителя? Чтобы избавиться от проблемы, нужно знать, где расположены эти детали.

Каждый имеющийся в салоне элемент предохранительной системы обязательно промаркирован. Обычно это буква F — она обозначает показатель отношения самого элемента к цепи, которая будет иметь невысокую мощность (на схемах реле бензонасоса обычно отмечен как F13). В соответствии с этим можно рассчитать и сам подаваемый ток: для этого мощность устройства необходимо поделить на цифру 220 — результатом будет ток с единицей измерения в амперах.

предохранитель на бензонасос ниссан схема

Эти цифры нам пригодятся при подборе новых деталей — здесь ток будет равен 15 ампер. Пригодится еще один совет от экспертов — лучше всего ставить оригинальные запчасти (дешевые китайские могут стать причиной постоянной замены).

Правильная замена плавких вставок

Перед заменой предохранителей отсоедините минусовую клемму аккумулятора.

Перед осуществлением замены защитных устройств Альмера Классик понадобится демонтировать старый элемент и убедиться в его непригодности. Для этого используются специальные пластиковые щипцы. В большинстве случаев, повреждения плавкой вставки видны невооружённым глазом. В редких случаях требуется прозвонка с помощью мультиметра. Также понадобится приобрести новый предохранитель или реле. Необходимо подобрать соответствующий номинальный ток изделия. Он прописывается на самом компоненте, либо определяется по цветовой гамме. Замена производится в следующем последовательности:

Предохранитель плохого качества может стать причиной пожара

• Для проверки качества нового защитного элемента, следует подключить плавкую вставку напрямую через аккумулятор, используя два проводка. Она должна выдерживать нагрузку без проявления следов оплавления;
• Требуется установить и устранить причину перегорания защитных устройств. В противном случае новый элемент перегорит или сгорит электрооборудование;
• Отключить минусовую клемму аккумулятора;
• Извлечь перегоревший защитный элемент и установить новый;
• Подключить клемму аккумуляторной батареи и проверить работоспособность оборудования.

Предохранители и реле в Nissan Almera N16

Всего в машине — 2 блока с предохранителями и 1 блок реле. Данные схемы и расположение подходит только для кузова — N16 выпуск с 2000, 2001, 2002, 2003, 2004, 2005 и 2006 г.

0:280

1:785

Блок в салоне включает в себя несколько предохранителей и реле. С обратной стороны этого блока расположены еще 3 важных реле. Под капотом размещены остальные два. В одном находятся только реле в другом только предохранители. В схеме и таблицах приведено точное описание всех блоков. Расположение блоков и расшифровка их предохранителей.

1:1413

1. Блок предохранителей в салоне

1:1477

Для доступа к нему открываем водительскую дверь, в нижней панели слева открываем мини бардачок, он же крышка от блока. Вытаскиваем весь карман из панели.

1:1760

2:2265

3:504

Фотографии блоков из разных машин для сравнения положения предохранителей.

3:647

4:1152

5:1657

Схема первого блока с нумерацией для таблицы ниже

5:1752

1 — 10А Зеркала 2 — 10А Лампы стоп-сигналов 3 — 15А Электророзетка 4 — 7,5А Под дополнительную электрику 5 — 000 Аварийная сигнализация и поворотники 6 — 10А Под дополнительную электрику 7 — 20А Обогрев заднего стекла 8 — 10А Кислородный датчик 9 — 10А Дополнительный электропакет 10 — 10А Электропакет 11 — 10А Контроллер АКПП 12 — 10А Электропакет (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка) 13 — 10А Лампа салона 14 — 15А Электромотор вентилятора салона(обогреватель/кондиционер) 15 — 10А Кондиционер 16 — 15А Электромотор вентилятора салона(обогреватель/кондиционер 17 — 10А Система впрыска топлива 18 — 10А Подушки безопасности 19 — 20А Дополнительный электропакет 20 — 10А Контроллер двигателя 21 — 10А Сигнал запуска 22 — 15А Прикуриватель 23 — —- Не используется 24 — 20А Дополнительный электропакет 25 — 20А Очиститель ветрового стекла 26 — 7,5А Под дополнительную электрику 27 — 15А Омыватель переднего и/или заднего стекла (на подрулевой переключатель) 28 — 15А Омыватель заднего стекла 29 — 15А Бензонасос 30 — 10А Спидометр, тахометр, указатели температуры и уровня топлива 31 — 10А ABS 32 — 10А Резерв 33 — 15А Резерв 34 — 20А Резерв

5:4018

Реле

5:13

R1 Реле фар головного света R2 Реле управления дросельной заслонкой R3 Реле стеклоподъемников R4 Реле задних противотуманных фар

5:259

На обратной стороне салонного блока, если вытащить его полностью, будет пластина с 3-мя реле.

5:431

6:936

Фото и схема дополнительной пластины

6:1008

R1 Реле зажигания R2 Реле двигателя нагнетателя R3 Реле дополнительного оборудования (электро-аксессуаров)

6:1211

2. Блок предохранителей в моторном отсеке

6:1292

Необходимо открыть капот и открыть крышку блока с условными обозначениями. Этот блок расположен справа от мотора — рядом с аккумулятором.

6:1550

Несколько фото открытых блоков с разных машин — для сравнения.

6:1669

7:2174

8:504

Расположение второго и третьего блоков под капотом

8:602

9:1107

Схема с обозначениями для таблицы с расшифровкой

9:1201

А 100А Генератор (ALTernator)(зарядка на батарею) В 40А электростеклоподъемники С 40А регулятор охлаждающих вентиляторов D 40А регулятор охлаждающих вентиляторов E 30А для дизелей F 60А для дизелей G 80А для дизелей H 80А главный источник питания, цепь заземления I 50А ABS J 30А к выключателю зажигания от аккумулятора К 30А ABS/ESP L 30А ESP М 30А Омыватель фар 32 20А Омыватель заднего стекла 33 15А Противотуманные фары 34 15А Электропривод и реле электропривода дроссельной заслонки 35 15А Фары, система включения ближнего света в дневное время 36 15А Фары, система включения ближнего света в дневное время 37 10А Задний противотуманный фонарь 38 10А Габариты, освещение номерного знака 39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи) 40 15А Аудио, навигация, ЖК-дисплей 41 10А Система управления двигателем 42 10А Катушка зажигания 43 15А Не используется 44 10А Не используется

9:2868

3. Блок реле в моторном отсеке

9:58

Расположен у правого крыла, рядом с бачком омывающей жидкости.

9:176

10:681

11:1186

Схема третьего блока с реле

11:1240

R1 3-е реле вентилятора радиатора (25221E) R2 Передние туманки ПТФ (25224QA) R3 Реле кондиционера Е6 (25224D) R4 Реле звукового сигнала (25620) R5 Реле вентилятора радиатора (25224J) R6 Фары, свет (25224А) R7 Стартер (25224G)

11:1612

12:2117

Как выглядят исправный и перегоревший предохранители

12:102

Думаю, данная запись необходима всем владельцам Almera N16.

12:206

12:242

следующая статья:

Список, коды запчастей и расходных материалов для Nissan Almera N16

Коды запчастей и расходных материалов. Nissan Almera UK MAKE (N16Е) 1.8-2005

Автокосметика LN2502. Средство для раскоксовывания

13:1102 22407

www.spike.su

Предохранители и реле Nissan Almera Classic

Рассмотрены автомобили Nissan Almera Classic (B10) 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.

Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.

• Где находится блок предохранителей и реле в салоне.
• 1. Монтажный блок расположен под панелью приборов, слева от руля за крышкой, открыть которую можно потянув на себя
• Схема расположения предохранителей в блоке Nissan Almera Classic.
• Расшифровка предохранителей в монтажном блоке

Номер предохранителя (сила тока, А)	Цвет предохранителя	Защищаемая цель
1(15 А)	синий	Электродвигатель отопителя
2 (15 А)	синий	Электродвигатель отопителя
3	—	Резерв
4 (10 А)	красный	Указатели поворота
5 (10 А)	красный	Комбинация приборов и фонари света заднего хода
6 (10 А)	красный	Анти блокировочная система тормозов
7 (20 А)	желтый	Стеклоочистители
8 (10 А)	красный	Обогрев передних сидений
9 (15 А)	синий	Топливный насос
10 (10 А)	красный	Дополнительные потребители
11 (20 А)	желтый	Обогрев заднего стекла
12	—	Резерв
13 (10 А)	красный	Фары
14 (10 А)	красный	Форсунки системы впрыска топлива
15 (10 А)	красный	Комбинация приборов, часы
16 (15 А)	синий	Прикуриватель
17 (10 А)	красный	Наружные зеркала заднего вида
18 (10 А)	красный	Плафон освещения салона
19 (15 А)	синий	Замки дверей
20 (10 А)	красный	Стоп-сигналы
21 (10 А)	красный	Автомагнитола
22 (10 А)	красный	Система управления двигателем
23 (10 А)	красный	Подушки безопасности
24 (10 А)	красный	Кондиционер
25 (10 А)	красный	Система управления автоматической коробкой передач
26 (10 А)	красный	Система зажигания

1. Расположение реле в монтажном блоке в салоне.
2. 1 — реле стеклоподъемников;
3. 2   — реле заднего противотуманного фонаря;
4. 3 — реле центрального замка
5. На обратной стороне монтажного блока салона находятся дополнительные реле
6. 1 — реле системы кондици­онирования;
7. 2 — 1-е реле зажигания;
8. 3 — 2-е реле за­жигания:
9. 4 — реле дополнительного оборудования
10. Блок реле и предохранителей под капотом
11. Подкапотное пространство автомобиля (вид сверху): 1, 16, 26 — блоки реле и предохранителей; 2 — бачок системы гидроусилителя рулевого управления; 3 — верхние опоры стоек передней подвески; 4 — пробка маслоналивной горловины, 5 — блок ABS; 6 — впускная труба; 7 — катушки зажигания; 8-топливная рампа; 9 — дроссельный узел; 10 -резонансная камера воздухоподводящего рукава; 11 — вакуумный усилитель тормозной системы; 12 — бачок главного тормозного цилиндра; 13 — бачок главного цилиндра сцепления; 14 — корпус воздушного фильтра, 15 — аккумуляторная батарея; 17 — коробка пере­дач; 18 — корпус термостата; 19 — радиатор системы охлаждения двигателя; 20 — теплоизоляционный кожух выпускного коллектора; 21 — указатель уровня мас­ла в картере двигателя (масло измерительный щуп); 22 — генератор; 23 — крышка головки блока цилиндров; 24 — расширительный бачок системы охлаждения двигателя; 25 — пробка наливной горловины бачка омывателя ветрового стекла
12. Блок предохранителей в моторном отсеке
13. Расшифровка предохранителей под капотом

Номер предохранителя	Защищаемая цепь	Номинальный ток, А
1	Резерв	—
2	Резерв	—
3	Резерв	—
4	Звуковой сигнал	15
5	Дроссельная заслонка	15
6	Габаритные огни	10
7	Система управления двигателем	10
8	Резерв	—
9	Катушки зажигания	15
10	Цепь замка зажигания	30
11	Антиблокировочная система тормозов	20
12	Антиблокировочная система тормозов	20
13	Антиблокировочная система тормозов	20
14	1-й главный предохранитель	65
15	Резерв	—
16	Резерв	—
17	Обогрев ветрового стекла	15
18	Антиблокировочная система тормозов	5
19	Задний противотуманный фонарь	10
20	Комбинация приборов	20
21	Противотуманные фары	15
22	Дальний свет фар	15
23	Ближний свет фар	15
24	Генератор	100
25	1-й электродвигатель вентилятора радиатора	30
26	2-й электродвигатель вентилятора радиатора	30
27	Стеклоподъемники	30
28	Резерв	—
29	2-й главный предохранитель	65

• Расположение реле в блоке под капотом
• 1 — реле ближ­него света фар; 2 — реле противоугонной сигнализации; 3 — реле дальнего света фар; 4-2-е реле вен­тилятора радиатора; 5 — диагностический разъем ABS; 6-1-е реле вентилятора радиатора; 7 — реле звукового сигнала; 8 — реле кондиционера; 9 — реле автоматической коробки передач: 10 — 3-е реле вентилятора радиатора
