Замена предохранителей

Любой автолюбитель способен заменить предохранители самостоятельно, без помощи сотрудников автосервиса. Итак, процесс замены предохранителей на Дэу Ланос:

1. Повернуть ключ в замке зажигания в положение LOCK (0). Убедиться в том, что передние фары и все остальные потребители электроэнергии выключены.
2. Открыть блок предохранителей.
3. Визуально проверить исправность всех предохранителей, которые расположены в блоке предохранителей. Признаком неисправности предохранителя является перегоревшая плавкая вставка, которая видна сквозь прозрачный корпус предохранителя. Для извлечения предохранителей используется специальный пинцет, находящийся в блоке предохранителей в моторном отсеке.
4. Установить вместо перегоревшего предохранителя запасной, рассчитанный на такое же или меньшее значение номинального тока.
5. Возможно, у вас с собой в дороге не окажется запасных электрических предохранителей и вы не сможете продолжать движение с неисправным электрооборудованием. В этом случае рекомендуем временно заменить перегоревший предохранитель исправным, взяв его из другого гнезда блока предохранителей. Для замены следует использовать предохранитель, рассчитанный на такую же или меньшую величину номинального тока. Можно взять предохранитель цепи аудиосистемы, прикуривателя или любого другого электрического прибора, без которого можно обойтись некоторое время.

Если вместо перегоревшего вы установите предохранитель, рассчитанный на меньший номинальный ток, то новый предохранитель может сразу же перегореть. Это не является признаком неисправности электрооборудования автомобиля. При первой возможности следует установить новый предохранитель с требуемым номиналом силы тока.

Если запасной предохранитель с требуемым значением номинального тока быстро перегорел, это свидетельствует о наличии серьезной неисправности в электрооборудовании автомобиля. Следует оставить перегоревший предохранитель в гнезде и обратиться на сервисную станцию для проверки и ремонта электрооборудования автомобиля.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Принцип работы автомобильного предохранителя

Составными элементами автомобильных предохранителей являются такие элементы, как корпус и плавкая вставка. На автомобилях Шевроле и ДЭУ Ланос устанавливаются устройства флажкового или штекерного типа. Корпус таковых устройств изготавливается из пластика. Плавкая вставка находится внутри корпуса, который обязательно не должен быть герметичным. Из корпуса выступают два контакта (ножки), посредством которых деталь устанавливается в электрическую цепь определенного прибора.

Самый главный параметр предохранителя — это величина силы тока, на которую он рассчитан. Все устройства предназначаются для защиты электрической проводки от возгорания, а также предотвращение выхода из строя электроприборов. Если говорить простыми словами, то предохранитель уберегает электрооборудование от короткого замыкания и протекания большой силы тока. Большой ток может привести к возникновению оплавления, и последующему самовозгоранию проводки.

Плавкая вставка элемента рассчитана на определенную величину тока, что зависит от мощности токоприемника (электрооборудования). Как только ток в цепи превышает номинальное значение, на которое рассчитан предохранитель, то происходит перегорание плавкой вставки. В итоге цепь размыкается, и тем самым исключается оплавление изоляции проводов и выход из строя электроприборов.

После срабатывания предохранителя, он не подлежит ремонту, и должен быть заменен аналогичным по величине тока. Устанавливать его на место вышедшего из строя элемента следует только после того, как будет выявлена причина сработки устройства. Если при замене вышедшего из строя предохранителя установить устройство меньшей или большей силы тока, то это приведет к следующим ситуациям:

• Если ток ниже номинального, то устройство будет срабатывать при включении электроприборов
• Если ток будет выше номинального, то предохранитель не сработает, что повлечет за собой оплавление изоляции, а также выход из строя электроприбора

Номинал защитного элемента указывается на лицевой стороне изделия. Дополнительно производители выпускают устройства, которые различаются по цвету. Цвет соответствует силе тока, на которую рассчитано защитное устройство. Ниже представлена таблица, в которой указан номинал устройств в зависимости от цвета.

Использовать таблицу с цветами очень удобно, когда на предохранителе не видно его номинал. Если не знаете, какой номинал должен иметь защитный элемент в цепи с тем или иным электроприбором, то не стоит угадывать. Его можно рассчитать или воспользоваться информацией, представленной ниже.

Рекомендации по эксплуатации

1. Каждый предусмотрительный водитель обязательно располагает комплектом с электропредохранителями различного номинала, в особенности это необходимо тем водителям, которые ездят на дальние расстояния. Стоят они копейки, в определенный момент могут хорошо выручить.
2. Иногда если отказывает какое-то оборудование, а электропредохранитель цел, достаточно немного пошевелить его в разъеме. Возможно, нагар или ржавчина стали причиной разрыва цепи.
3. Заменяйте только элементом аналогичным по номиналу. Если поставите меньшего, он может сразу перегореть. Если большего, то он не сможет должным образом защитить оборудование.
4. Ни в коем случае не ставьте проволочки или жучки, которые в некоторых ситуациях могут стать причиной возгорания авто.

Что такое реле и его назначение на автомобиле

Такой элемент, как реле, на автомобиле Ланос, Сенс и Шанс предназначен для замыкания и размыкания электрических цепей. Если говорить простыми словами, то с помощью этих устройств осуществляется подача питания на мощные электроприборы посредством маленьких кнопок.

Если не использовать реле, а например, осуществить запуск двигателя напрямую, то сразу же произойдет выгорание контактов в замке зажигания или оплавление кнопки. Это связано с тем, что при запуске мотора стартер потребляет очень большой ток, который при прохождении по контактам замка зажигания оплавил бы их.

Чтобы не делать кнопки включения и выключения массивными, в автомобилях применяются реле. Это своего рода защитные устройства, которые разделяют цепь на высоковольтную и низковольтную. Устройства имеют простую конструкцию, а основным их элементом является катушка с обмоткой

При использовании реле, важно понимать назначение ее контактов:

1. 85 и 86 — контакты катушки
2. 30 — общий, на который подается постоянное питание от АКБ
3. 87 — нормально разомкнутый контакт или подача питания на приемник
4. 87а — нормально замкнутый контакт, который еще называется дополнительным

При замене реле немаловажно обратить внимание, какой элемент стоял до этого в гнезде — трех, четырех или пятиконтактный. Заменять нужно только аналогичным по конструкции устройством

Поломки в автомобиле Шевроле Ланос

Но автомобиль, как и другие виды транспорта, может выходить из строя. Рассмотрим подробно поломку бензонасоса.

В тот момент, когда заводим машину, мы всегда слышим звук функционирования топливного насоса. Потом он поднимает давление в топливной рампе, и электроблок его отключает. Затем бензонасос самостоятельно включается, только при вращении двигателя. Когда датчик коленчатого вала начинает передавать импульсы, подается напряжение на катушку, именно это способствует подаче напряжения на электрический двигатель.

В том случае если не слышно звука работающего бензонасоса, то вполне вероятно, что в Шевроле Ланос не работает бензонасос. Для того чтобы произвести самостоятельно проверку, необходимо выполнить несколько действий.

Поднимаем сидение сзади (со стороны пассажира).
Видим отверстие на колбу, осторожно вынимаем ее.
Направляем отверстие контактами к себе.
Подключаем к ним специальный тестер. Заводим машину и проверяем наличие напряжения.. Если же напряжение все-таки есть, то нужно будет снять топливный насос и подать напряжение на клеммы двигателя от аккумулятора, для того чтобы еще раз убедиться в поломке

Но если напряжение отсутствует, то потребуется вынуть пассажирское сиденье спереди и осмотреть разъем штекера С301. Его контакты достаточно часто окисляются

Если же напряжение все-таки есть, то нужно будет снять топливный насос и подать напряжение на клеммы двигателя от аккумулятора, для того чтобы еще раз убедиться в поломке. Но если напряжение отсутствует, то потребуется вынуть пассажирское сиденье спереди и осмотреть разъем штекера С301. Его контакты достаточно часто окисляются.

Также есть возможность, что из-за предохранителя в Шевроле Ланос не работает бензонасос. Где предохранители находятся, разобраться несложно. Открываем капот, осматриваем общее состояние предохранителя. Если с ним все в норме, то в поломке насоса виновата другая деталь.

Тем, кто не силен в технике, если в Шевроле Ланос не работает бензонасос, схема сможет помочь разобраться наглядно, как произвести проверку, а также подскажет, где и какая деталь находится. Для этого необходимо найти в Интернете схему автомобиля Шевроле Ланос. Или же стоит выбрать самый простой вариант ‒ обратиться в автосервис к специалистам.

Если ваш Ланос стал ехать как-то неохотно, дергается при разгоне, имеются провалы при трогании с места, то в этом случае имеет смысл сделать замер давления в топливной рампе. Для того чтобы замерить давление топлива, вы можете посетить сервис, так как такая услуга довольно дешевая, или же сделать все своими руками. Ничего сложного в этой операции нет, с этим сможет справиться каждый.

Давление топлива в рампе – это тот параметр, который никак не контролируется ЭБУ. И если давление отличается от нормы, то двигатель будет работать не так как должен. Конечно же, если давление слишком маленькое, то ЭБУ увидит это по датчику кислорода и увеличит время впрыска. Но для корректировки подачи топлива требуется определенное время. Корректировка происходит буквально за доли секунды, но этого хватит, чтобы машина дернулась или обороты просто «провалились». Поэтому, знать, как померить давление в рампе определенно нужно.

На бензонасос не подается напряжение

Бензонасос на Ланосе, особенно оригинальный — не дешевая деталь, по этому прежде чем приговаривать его, необходимо проверить цепи питания, идущие до него. Итак, предположение первое: насос жив и здоров, проблема в питании. Рассмотрим классическую очередность проверки бензонасоса на обрыв цепи питания.

Проверяем предохранитель бензонасоса — полезный совет

Начнем с того, где находится предохранитель топливного насоса EF16 и реле К9, коммутирующее цепь питания от аккумулятора до бензонасоса.

Сейчас я расскажу вам один совет, который касается всех предохранителей в целом, и который может в будущем сэкономить кучу нервов и денег. И вот мой совет — не верьте своим глазам! Если у вас есть запасной предохранитель, то лучше установите его, и вот почему: бывает так, что предохранитель не сгорает, а просто трескается, когда вы достаете предохранитель — визуально он целый и даже прозванивается, но когда вы вставляете его обратно, ножки раздвигаются в стороны и контакт пропадает! Если у вас есть мультиметр, то прозвонить предохранитель можно не вынимая его из колодки: по бокам от предохранителя есть доступ к клеммам

Следующий мой совет — обратить внимание на клеммы и пластик вокруг них — плохой контакт может быть именно между клеммой и ножкой предохранителя. В моем случае предохранитель оказался целым, следующим шагом нужно проверить реле бензонасоса

Как проверить реле бензонасоса

Что может случиться с реле в принципе, из-за чего оно перестанет коммутировать силовую цепь (от аккумулятора): могут обгореть контакты внутри реле из-за искрообразования, во-вторых: плохой контакт между клеммами и ножками реле и третье, что нужно будет проверить — уровень напряжения на управляющей цепи (напряжение, которое заставляет контакты реле притягиваться). На картинке выше показан принцип работы реле, на картинке ниже показаны номера контактов реле и электрическая схема.

Проще всего найти в блоке реле такое же, например, реле включения вентилятора радиатора и поменять местами, при этом предварительно осмотрев ножки реле и клеммы на предмет нагара, а также проверить, не расплавились ли посадочные места под клеммы. После того, как поменяете реле местами, разумеется, нужно будет проверить, заработал ли бензонасос, повернув ключ в замке зажигания. Если результат отрицательный, нужно померить мультиметром величину управляющего напряжения: вынуть реле бензонасоса, повернуть ключ в замке зажигания и проверить напряжение между клеммами 85 и 86. Такого типа автомобильные реле срабатывают при значении напряжения от 7 В.

Если нет мультиметра, можно поступить проще: вставить перемычку между силовыми клеммами 30 и 87, тем самым исключить присутствие реле в принципе. После этого сесть в салон и повернуть ключ в замке зажигания. В моем случае бензонасос не заработал.. Тогда я приступил ко второму этапу проверки — к самому бензонасосу.

Блок в салоне

Далее стоит перейти к рассмотрению схемы блока предохранителей и реле, которые находятся непосредственно в салоне Шевроле Ланос. С помощью данного блока осуществляется работа внешних систем, контролируемых внутренними датчиками, рычагами или переключателями. Другими словами, если необходимо включить аварийные огни или предупредить других водителей о возможном повороте транспортного средства, поможет это сделать данный блок. Предохранители блока отправят нужный сигнал к выбранной системе и обеспечат ее работу.

Сигналы подаются посредством работы электрических цепей. Таким образом, с помощью блока предохранителей в салоне можно осуществить работу:

• выключателей габаритов;
• выключателей лампы;
• кнопки аварийной сигнализации;
• подушки безопасности.

Также схема отвечает за работоспособность электромоторов, благодаря которым действуют очистители лобового стекла или омыватели. Вентилятор отопителя тоже включается с помощью данного блока, как и магнитола, и лампы заднего хода.

Щелкает реле поворотов ланос

Доброго времени суток . братья форумчане. Зашился, решил обратится к спецам. Проблема следующая:- реле поворотов и аварийной сигнализации, когда завожу двигатель постоянно клацает при этом повороты не моргают, включаю аварийку работает,включаю поворот работает.

Нет сил просто помогите. Машину брал б/у. ключа к встроенному иммобилайзеру не дали сказали что потеряли и сделали обход. Может это через него зараза, но как победить за пол года уже снится это клацанье.

Вся проблема в реле,к сожалению наш автопром-экономит на качестве,по этому и приходится все доделывать.

У меня знакомый поменял трижды реле(пока попал на работающее)

«Правильное» реле поворотов (которое дороже) вот (на 8-пиновой микросхеме в DIP корпусе):

или вот (8-пиновая микросхема в SMD корпусе):

А вот «неправильное» реле (которое постоянно щелкает на любой чих бортовой сети):

Примитивная схема на двух транзисторах, одновибратор запускается при малейшей просадке напряжения бортовой сети, поэтому оно и щелкает:

Худо-бедно улучшить его работу можно с помощью дополнительного конденсатора:

При этом колхозе оно всё ещё будет щелкать в момент включения габаритов или фар, но уже не будет щелкать в момент нажатия на тормоз.

А вообще, ИМХО эту китайскую релюшку удобно использовать в качестве индикатора глюков бортовой сети. Если щелкает — значит скачет напряжение Благодаря ей, я заметил, что при нажатии на тормоз у меня чуток притухает потолочный светильник. Значит где-то контакт не айс.

Не работают поворотники на Шевроле Ланос

Ближе к 40 тысячам километров пробега легкового автомобиля Шевроле Ланос появляются проблемы с работой указателей поворотов. Сначала они начинают включаться, как им «вздумается», иногда пару раз моргнут, и перестают работать, а иногда работают нормально. Но так продолжается не долго, впоследствии, указатели поворотов перестают включаться вообще.

Виновником этой неисправности обычно становиться реле аварийной сигнализации, которое должно обеспечивать моргание ламп указателей поворотов.

Для того чтобы найти его и заменить, нужно открыть левую переднюю дверь автомобиля, в результате чего открывается доступ к крышке монтажного блока, расположенного в торце передней панели.

Читать еще:  Как узнать объем масла в двигателе

Если такая неисправность произошла далеко от ближайшего магазина запасных частей, то выньте это реле из колодки, а между контактами 49а и 49 поставьте металлическую перемычку. Тогда при помощи левой руки можно заставить моргать лампы указателей поворота, если Вы при помощи рычага переключателя указателей поворота будете выполнять их включение и выключение. Хотя Правилами дорожного движения и предусмотрена подача сигналов рукой при выполнении поворотов, но, к сожалению, не все водители об этом помнят. Поэтому, лучше последовать этой рекомендации, чтобы не попасть в ДТП.

Когда указатели поворотов прекращают работать без каких-либо предварительных «глюков», то придётся начинать поиск неисправности с проверки пятнадцати амперного предохранителя F16. Расположен он в монтажном блоке на левой боковине кузова в районе размещения ног водителя, а цвет этого предохранителя синий.

Ещё одна неисправность указателей поворота возникает при перегорании одной из ламп. В этом случае вдвое увеличивается частота моргания тех ламп, которые являются ещё целыми. Это означает, что вдвое увеличивается нагрузка на реле указателей поворота, что резко сокращает его срок эксплуатации, приводя к поломке подвижного контакта электромагнита. Поэтому, перегоревшую лампу указателей поворота необходимо, как можно быстрее, заменить. Причём мощность новой лампы, должна быть аналогичной той, которую заменяете.

VалИноГ 21 Янв 2007

такая проблема , реле поворотов на 12- шке сначало то работало то нет. надоела мучатся сменил на другое вроде все работает все мигает, но вот другая проблема почему — то при работе двигателя с больших оборотов на холостые релюха сама по себе начинает щелкать. Так и при других включениях гоборитов, стопов или еще че нить все — время чик чик. щелкает и все тут. главное при этом сами лампочки в поворотах не зщажигаются. в чем дело может кто сталкивался ? да, еще переменял уже штуки 3 всмысле реле и все одно.

Основной блок

Внешний БП расположен в подкапотном пространстве «Шевроле-Ланос». Сам блок сверху защищен крышкой, снять которую можно, отжав пару защелок по бокам. С обратной стороны крышки вы найдете электрическую схему блока и несколько запасных предохранителей. Схема основного блока:

В действительности внешний блок имеет следующий вид:

В нем располагаются 20 ПП с маркировкой EF и 11 реле, которые маркируются буквой K. Прежде чем менять какой-либо элемент блока, нужно знать, в цепь какого прибора он включен. ПП отвечают за следующие элементы:

Реле БП отвечают за:

1. клаксон;
2. работу фар ближнего и дальнего света;
3. работу муфты в компрессоре системы кондиционирования воздуха;
4. вентилятор радиатора (дополнительный);
5. работу противотуманок;
6. работу габаритных огней передней и задней части автомобиля, стоп-сигналов, подсветку приборной панели и ламп салонного освещения;
7. электрические стеклоподъемники передних и задних стекол;
8. вентилятор радиатора (основной);
9. топливный насос;
10. обогрев заднего стекла (если он предусмотрен комплектацией);
11. блок управления вентиляторов радиатора.

Проверка цепи включения топливного насоса Шевроле Ланос

Если при включении зажигания топливный насос не включается (его работу можно проконтролировать на слух) — возможна неисправность как самого топливного насоса, так и цепи его включения. Проверку цепи включения топливного насоса начинаем с оценки целостности предохранителя EF16 (15А), расположенного в монтажном блоке моторного отсека. Неисправный предохранитель заменяем новым, предварительно проверив, нет ли замыкания правого (по ходу движения) вывода гнезда предохранителя на «массу». Неисправность в цепи включения топливного насоса может быть вызвана повреждением реле насоса К9 в монтажном блоке. Для проверки реле…

…извлекаем его из монтажного блока и заменяем заведомо исправным типа 906.3747-30. Для этой цели можно использовать реле К7 стеклоподъемников. Если с вновь установленным реле топливный насос включается, то реле топливного насоса вышло из строя и его необходимо заменить. В противном случае необходимо проверить силовую цепь и цепь управления реле топливного насоса. Для проверки цепи управления реле и силовой цепи топливного насоса вынимаем реле из монтажного блока.

Измеряем напряжение между гнездом «30» монтажного блока и «массой». Прибор должен зафиксировать напряжение, равное напряжению бортовой сети. Если это не так — неисправен монтажный блок. Также измеряем сопротивление между гнездом «85» монтажного блока и «массой». При исправной цепи «массы» прибор должен зафиксировать сопротивление менее 1 Ом. При включенном зажигании измеряем напряжение между гнездом «86» монтажного блока и «массой». Прибор должен зафиксировать напряжение около 12 В. Если этого не происходит — проверяем исправность цепи между гнездом «86» и выводом «К54» колодки жгута ЭБУ. Если цепь исправна — неисправен ЭБУ. Устанавливаем реле на место и отсоединяем колодку жгута проводов от топливного модуля (см. «Снятие и разборка топливного модуля Шевроле Ланос).

Измеряем напряжение между выводами провода коричневого цвета с белой полосой («+» питания насоса) и соседнего с ним «массового» провода черного цвета. При включении зажигания в течение 2 с прибор должен фиксировать напряжение, равное напряжению бортовой цепи. В противном случае проверяем исправность цепей между гнездом «87» монтажного блока и выводом провода коричневого цвета с белой полосой колодки жгута проводов топливного модуля, а также между «массой» и выводом провода черного цвета колодки жгута проводов топливного модуля.

Однажды, вернувшись из двухнедельного отпуска, я обнаружил, что мой Ланос не хочет — подумал я и, вооружившись мультиметром, ринулся решать проблему — тащить машину в сервис не видел смысла, да и хороших авто-электриков у нас найти сложно. Первое что я проверил — заряжен ли аккумулятор. Аккумулятор оказался заряжен и стартер отлично крутился, но никак не хотел запускать двигатель.

Проблема оказалась не так проста, как я думал, и заставила прилично потратить время на изучение автомобильных форумов. В моем случае мне отчасти повезло, т.к. Ланос сломался и сломался конкретно. Некоторых форумчан такая проблема настигала в дороге и имела периодический характер: то возникая, то исчезая. Если у вас случилсь такая же беда, то я постараюсь рассказать о возможных причинах такой поломки Ланоса, а некоторые советы по диагностике подойдут и для любого другого автомобиля.

Где находится предохранитель

Существует 2 варианта расположения нужной детали на Шевроле Ланос:

1. В моторном отсеке. Предохранитель прикуривателя находится на задней стороне верхней панели блока реле. Последние располагаются под крышка бампера. Чтобы получить доступ, вынимают шланг охлаждающей системы из держателя монтажного блока. Нажимая на 2 фиксатора, снимают крышку.
2. В салоне. В таком случае находят посадочное гнездо на левой стойке, располагающееся ближе к двери. Для получения доступа демонтируют крышку, отщелкивая пластиковый фиксатор.

Проверка и замена

Процесс осмотра предохранителя и установки новой детали при расположении блока под капотом не отличается от такового при нахождении узла в салоне. Для этого выполняют следующие действия:

1. Обесточивают бортовую сеть. С этой целью поворачивают замок зажигания в положение «Выключено». Для большей безопасности вынимают ключ.
2. Открывают капот, отключают отрицательную клемму аккумулятора.
3. Если сгоревший предохранитель расположен в двигательном отсеке, снимают отводящий пар шланг, демонтируют крышку. При установке в салоне достаточно удаления декоративной накладки.
4. С помощью пинцета вынимают нужную деталь. Визуальный осмотр помогает обнаружить внешние признаки поломки — обрыв плавкой вставки. О поломке свидетельствует перегорание токопроводящей части, расплавление пластиковой колбы. Более точный результат можно получить, используя универсальный тестер. Для выявления поломки измеряют сопротивление между контактами. Если оно равно 0 или 1, деталь неисправна.
5. Достают из ремонтного комплекта предохранитель аналогичного номинала. Вводят в посадочное гнездо взамен вышедшего из строя элемента.
6. Устанавливают минусовую клемму аккумулятора. Заводят двигатель. Проверяют работоспособность прикуривателя.

Проверяем бензонасос напрямую

Изрядно помучившись, настало время помучиться еще больше.. Чтобы получить доступ к крышке бензонасоса, нужно «дернуть» задний диван: он крепится в двух местах к полу ( видно на фото сверху), примерно в тех местах и нужно дергать. Сняли диван — отковыриваем отверткой крышку и видим разъем бензонасоса (на фото сверху справа). Чтобы проверить непосредственно бензонасос, исключая все остальные элементы электропроводки автомобиля, нужно подать на бензонасос напряжение сразу с аккумуляторной батареи. Для этого нужно сперва найти, какие же контакты в разъеме С901 отвечают за питание бензонасоса.

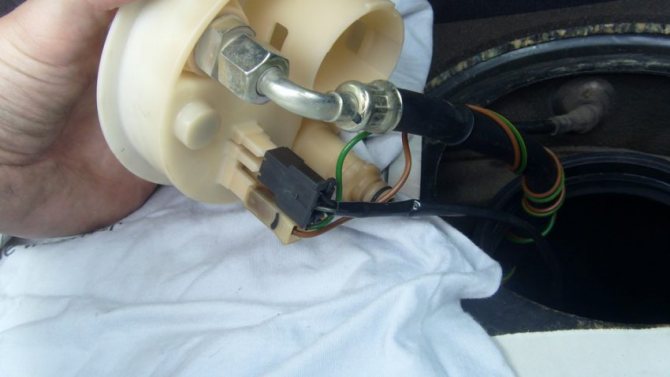

На картинке сверху изображен коннектор (или как говорят в народе — фишка) бензонасоса (вид со стороны штырьков). Вынимать бензонасос из бензобака я не стал, просто использовал длинный провод, чтобы подцепить к АКБ. Бензонасос оказался жив!

Испытав некоторое недоумение в связи с полученной диагностической информацией (насос рабочий, предохранитель рабочий, реле рабочее — все очевидные участники цепи — рабочие!), я решил проверить тестером напряжение на второй половине разъема бензонасоса (С901), идущей из недр автомобиля. Напряжение на нем было! То есть, на бензонасос подавалось напряжение, бензонасос был рабочий, но не работал! Как же такое возможно, спросите вы?

Почему сложилась такая ситуация, и что такое переходное контактное сопротивление, я расскажу вам в следующей части моих приключений автолюбителя: Не заводится Ланос (Lanos 1.5) часть 2: не горит «Чек», не гудит бензонасос или «разъем С301»

Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление.

Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:

• плохо качает бензонасос и не создает нужного давления;
• бензонасос не качает при включении зажигания;

С учетом того, что топливный насос является электромеханическим устройством, самые популярные неисправности бензонасоса связаны как с механической, так и с электрической частью. Далее мы рассмотрим, какие признаки указывают на поломку бензонасоса и почему перестает качать бензонасос частично или полностью.

Ремонтируем и чиним вместе!

Бензонанос на автомобиле Ланос может выйти из строя вследствие различных причин, таких как продолжительная работа при практически пустом топливном баке, или же попросту из строя выйти может соответствующее реле. Основным признаком неисправности цепи бензонасоса является невозможность запустить двигатель, несмотря на то, что стартер великолепно крутит. Также, понять, что причина кроется в системе подачи топлива можно по отсутствию отчетливого звука работы насоса при включении зажигания (подкачка топлива в систему). Починить бензонасос на ланосе можно и самостоятельно.

В данной ситуации, когда уже известно, что отсутствует именно подача топлива в форсунки, надо первым делом проверить реле топливного насоса в блоке предохранителей и реле под капотом. Благо, даже нет необходимости иметь запасное, так как данное реле взаимозаменяемое с другими реле в боксе (определить по артикульному номеру не сложно). Проверив реле и предохранители и, не прийдя при этом к решению проблемы, следует сразу исключить саму проводку или насос.

То есть, первым делом можно пустить питание на бензонасос напрямую с аккумулятора. Для этого попросту нужно подготовить достаточно длинные провода, которые от аккумулятора и пустить к контактам топливного насоса. Если смотреть на фишку, надеваемую на бензонасос, «в лицо», то массу подавать на верхний ряд посередине, а плюс — на верхний ряд крайний правый контакт. Если и в такой ситуации насос не «загудел», даже без включения зажигания, значит проблема именно в нем. А точнее, как минимум в колбе насоса. Отремонтировать бензонасос можно и транспортировки транспортного средства в сервис.

Теперь, когда мы определили, что проблема на участке от фишки бензонасоса до самого устройства, следует сразу проверить наличие сопротивления на насосе, пока еще не разбирая колбу. Для этого нужно воспользоваться мультиметром и померять сопротивления на соответствующих контаках подачи питания (верхний ряд левая и центральная верхняя, если смотреть на контакты на колбе бензонасоса в лицо). Значения должны быть какими либо, главное не демонстрировать разомкнутость цепи. В последнем случае очевидно, что либо не исправен сам бензонасос, либо контакты на сам насос в колбе не подсоединены.

Самым простыс способом ремонта топливного насоса на ланосе является его замены в сборе. Стоимость колбы будет не намного дороже стоимости самого насоса в отдельности. Если же приобретать насос и устанавливать его в колбу, то для этого понадобится специальный инструмент, который можно изготовить и в гаражных условиях.

Для замены либо ремнота первым делом следует извлечь колбу топливного насоса из бензобака. Воспользуйтесь молотком и отверткой, чтобы сбить стопорное кольцо. Предварительно, естественно, сняв фишку и шланги подачи и сброса топлива. Далее, остается только вытянуть колбу с топливным насосом и заменить на новую. Процесс сборки осуществляется в обратном направлении.

Блок предохранителей моторного салона

Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители.

Схема расположения предохранителей в монтажном блоке, который находится под капотом Дэу Ланос:

Блоки реле и предохранителей могут отличаться, в зависимости от комплектации автомобиля.

Блок предохранителей салона

Также, второй блок предохранителей располагается непосредственно в самом салоне Дэу Ланос:

Дополнительный блок предохранителей

Дополнительные предохранители расположены на торце приборной панели слева под крышкой. В данном блоке установлены следующие реле: реле задних противотуманных фар, реле-прерыватель указателей поворотов, реле прерывистого режима работы переднего стеклоочистителя, реле вентилятора системы вентиляции.

Предохранители, установленные в Шевроле Ланос 2008 года выпуска

Ниже приведен предохранительный номер и значение номинального тока (А), также указана цепь, которая с такой помощью защищается:

• 80А, Ф1 – электрооборудование различного вида и предназначения;
• 30А, Ф2 – оборудование, работающее с помощью электрики и отвечающее за рабочее состояние при повороте ключа в ту или иную сторону;
• 30А, Ф3 – работающее электрооборудование при поворачивании ключа со следующих положений: SNFRT, ACC, ON;
• 30А, Ф4 – вентилятор двигательного охлаждения;
• 30А, Ф5 – электропроводные стеклоподъемники;
• 30А, Ф7 – подогрев заднего стекла;
• 30А, Ф8 – вентилятор;
• 15А, Ф9 – противотуманки, расположенные спереди;
• 15Ф, Ф10 – насос топливного типа;
• 20А, Ф14 – освещение снаружи машины;
• 20А, Ф16 – передние фары и свет дальнего типа;
• 25А, Ф13 – фары переднего расположения;
• 10А, Ф17 – подача левой фарой ближнего света;
• 10А, Ф18 – подача правой фарой ближнего света;
• 10А, Ф19 – сигнал «стоп», корректирующий электрический элемент фар, левое освещение снаружи транспортного средства;
• 10А, Ф20 – правое освещение наружного типа, сигнал «стоп»;
• Р1 – сигнал звукового воспроизведения;
• Р2 – существующие фары;
• Р6 – освещение снаружи автомобиля;
• Р9 – насос топливного вида;
• Р10 – задний обогрев стекла.
